4 - 38
ENG

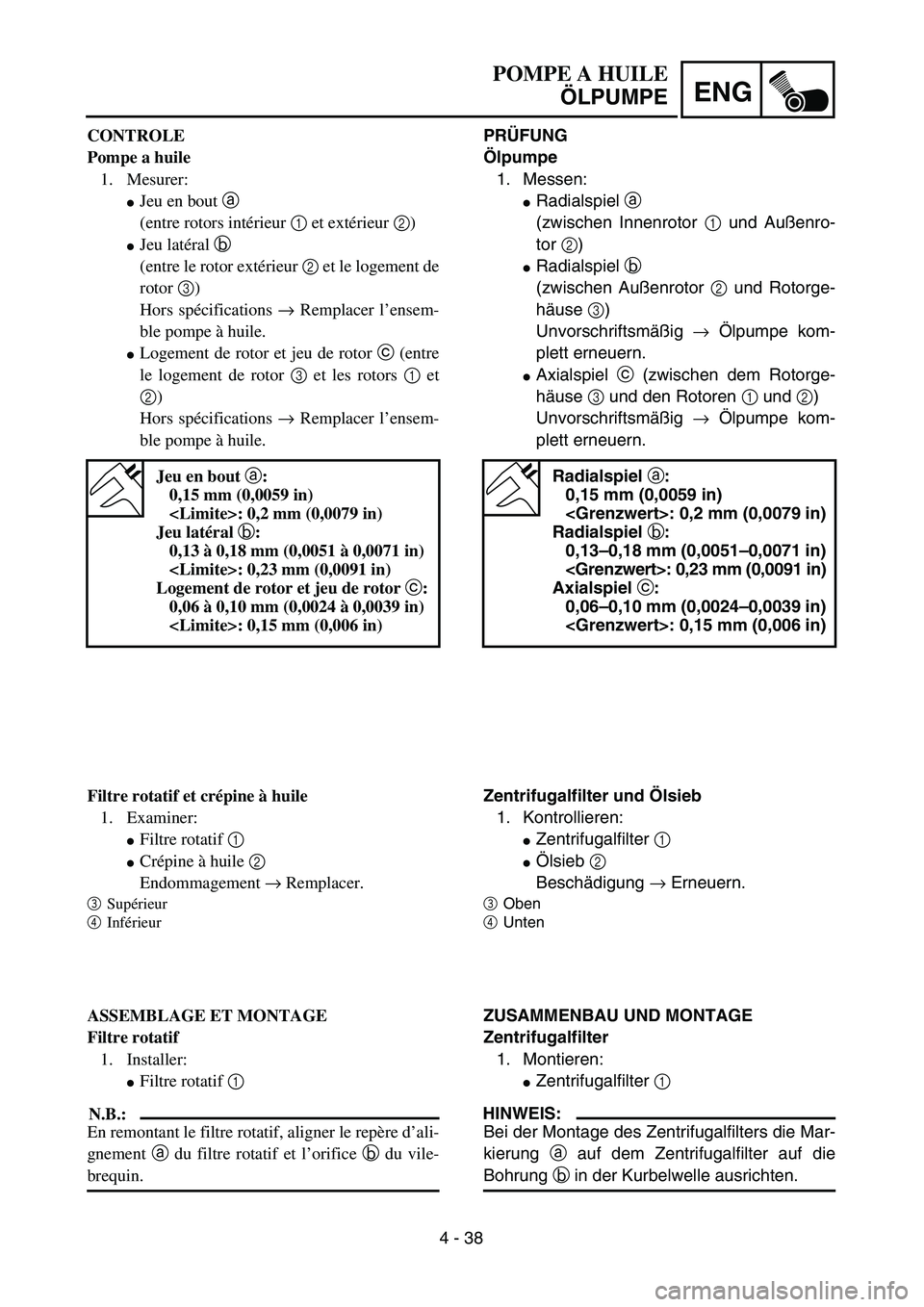

POMPE A HUILE
ÖLPUMPE
PRÜFUNG
Ölpumpe
1. Messen:
Radialspiel a
(zwischen Innenrotor 1 und Außenro-
tor 2)
Radialspiel b
(zwischen Außenrotor 2 und Rotorge-
häuse 3)
Unvorschriftsmäßig → Ölpumpe kom-
plett erneuern.
Axialspiel c (zwischen dem Rotorge-
häuse 3 und den Rotoren 1 und 2)
Unvorschriftsmäßig → Ölpumpe kom-
plett erneuern.
Radialspiel a:
0,15 mm (0,0059 in)
Radialspiel b:
0,13–0,18 mm (0,0051–0,0071 in)
Axialspiel c:
0,06–0,10 mm (0,0024–0,0039 in)
Zentrifugalfilter und Ölsieb
1. Kontrollieren:
Zentrifugalfilter 1
Ölsieb 2
Beschädigung → Erneuern.
3Oben
4Unten
ZUSAMMENBAU UND MONTAGE
Zentrifugalfilter
1. Montieren:
Zentrifugalfilter 1
HINWEIS:
Bei der Montage des Zentrifugalfilters die Mar-
kierung a auf dem Zentrifugalfilter auf die
Bohrung b in der Kurbelwelle ausrichten. CONTROLE
Pompe a huile
1. Mesurer:
Jeu en bout a
(entre rotors intérieur 1 et extérieur 2)
Jeu latéral b
(entre le rotor extérieur 2 et le logement de
rotor 3)
Hors spécifications → Remplacer l’ensem-
ble pompe à huile.
Logement de rotor et jeu de rotor c (entre
le logement de rotor 3 et les rotors 1 et
2)
Hors spécifications → Remplacer l’ensem-
ble pompe à huile.
Jeu en bout a:
0,15 mm (0,0059 in)
Jeu latéral b:
0,13 à 0,18 mm (0,0051 à 0,0071 in)
Logement de rotor et jeu de rotor c:
0,06 à 0,10 mm (0,0024 à 0,0039 in)
Filtre rotatif et crépine à huile
1. Examiner:
Filtre rotatif 1
Crépine à huile 2
Endommagement → Remplacer.
3Supérieur
4Inférieur
ASSEMBLAGE ET MONTAGE
Filtre rotatif
1. Installer:
Filtre rotatif 1
N.B.:
En remontant le filtre rotatif, aligner le repère d’ali-
gnement a du filtre rotatif et l’orifice b du vile-
brequin.
Page 262 of 364
4 - 39
ENG

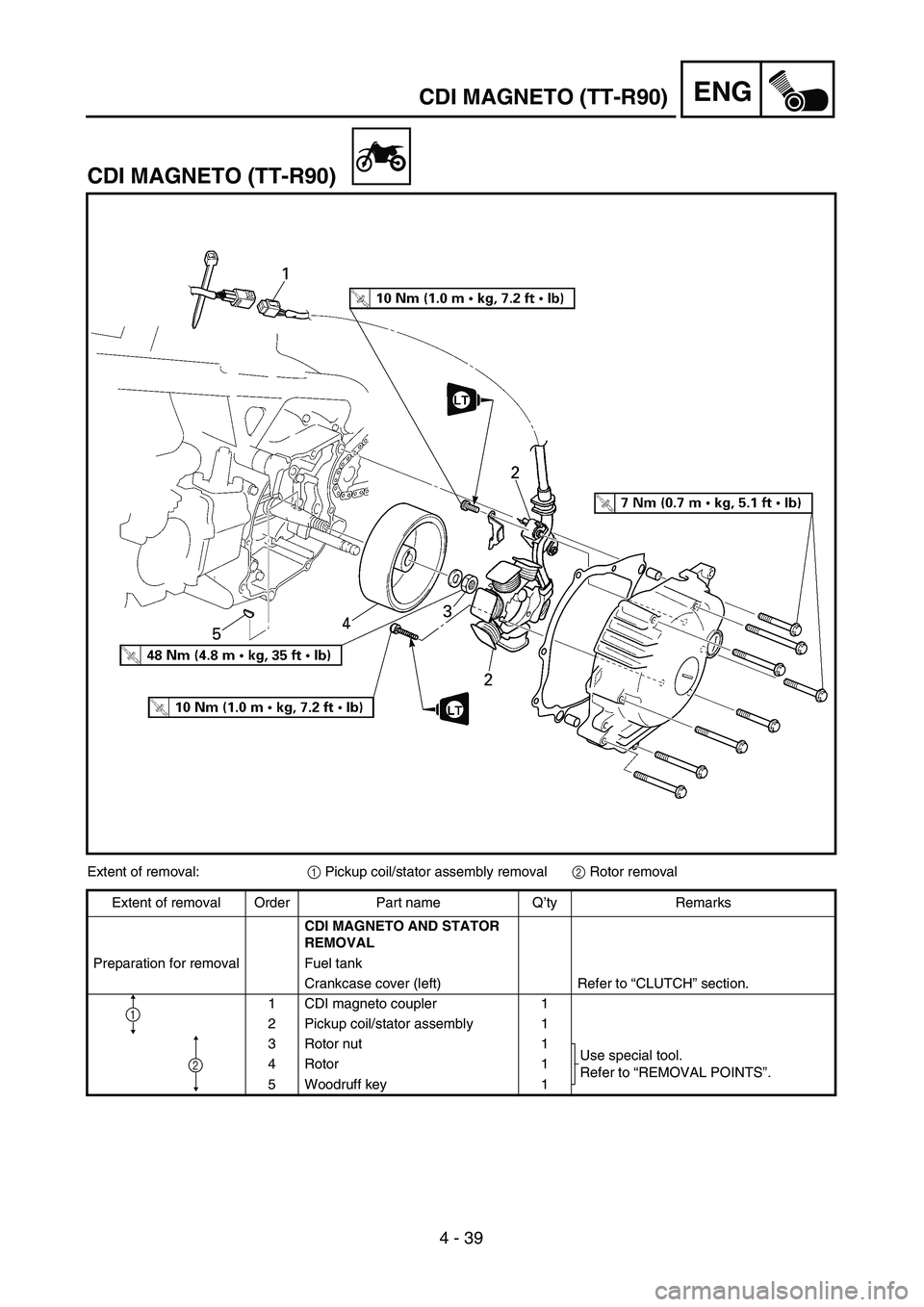

CDI MAGNETO (TT-R90)
Extent of removal:1 Pickup coil/stator assembly removal2 Rotor removal
Extent of removal Order Part name Q’ty Remarks
CDI MAGNETO AND STATOR
REMOVAL
Preparation for removal Fuel tank
Crankcase cover (left) Refer to “CLUTCH” section.
1 CDI magneto coupler 1
2 Pickup coil/stator assembly 1
3 Rotor nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 4 Rotor 1
5 Woodruff key 1
1
2
CDI MAGNETO (TT-R90)
Page 263 of 364
4 - 39
ENG

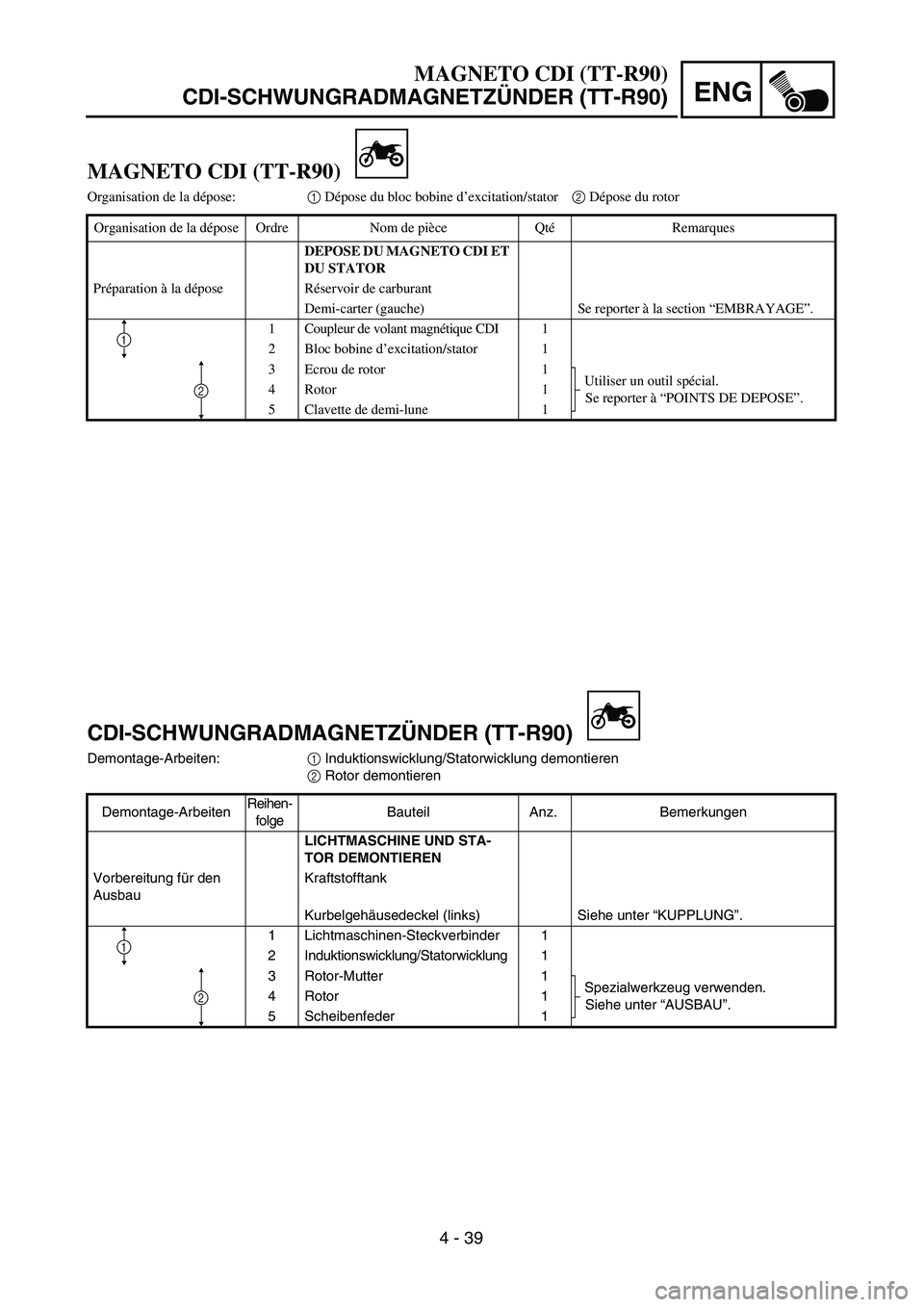

MAGNETO CDI (TT-R90)
CDI-SCHWUNGRADMAGNETZÜNDER (TT-R90)
MAGNETO CDI (TT-R90)
Organisation de la dépose:1 Dépose du bloc bobine d’excitation/stator2 Dépose du rotor
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MAGNETO CDI ET
DU STATOR
Préparation à la dépose Réservoir de carburant
Demi-carter (gauche) Se reporter à la section “EMBRAYAGE”.
1 Coupleur de volant magnétique CDI 1
2 Bloc bobine d’excitation/stator 1
3 Ecrou de rotor 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 4 Rotor 1
5 Clavette de demi-lune 1
1
2
CDI-SCHWUNGRADMAGNETZÜNDER (TT-R90)
Demontage-Arbeiten:1 Induktionswicklung/Statorwicklung demontieren
2 Rotor demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LICHTMASCHINE UND STA-
TOR DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank
Kurbelgehäusedeckel (links) Siehe unter “KUPPLUNG”.
1 Lichtmaschinen-Steckverbinder 1
2 Induktionswicklung/Statorwicklung 1
3 Rotor-Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 4 Rotor 1
5 Scheibenfeder 1
1
2
Page 264 of 364
4 - 40
ENG

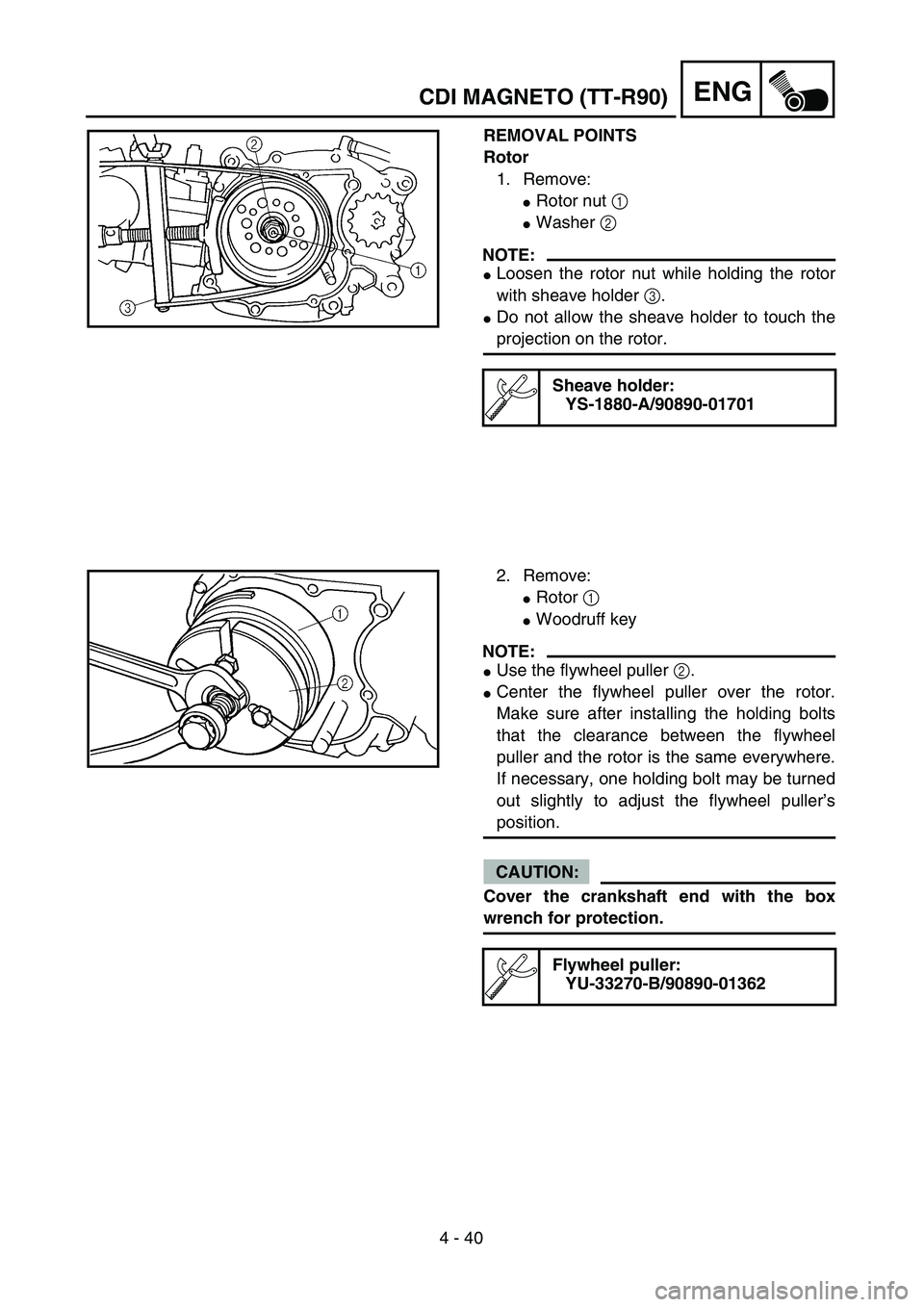

REMOVAL POINTS
Rotor
1. Remove:
Rotor nut 1
Washer 2
NOTE:
Loosen the rotor nut while holding the rotor
with sheave holder 3.
Do not allow the sheave holder to touch the
projection on the rotor.
Sheave holder:
YS-1880-A/90890-01701
2. Remove:
Rotor 1
Woodruff key
NOTE:
Use the flywheel puller 2.
Center the flywheel puller over the rotor.
Make sure after installing the holding bolts
that the clearance between the flywheel
puller and the rotor is the same everywhere.
If necessary, one holding bolt may be turned
out slightly to adjust the flywheel puller’s
position.
CAUTION:
Cover the crankshaft end with the box
wrench for protection.
Flywheel puller:
YU-33270-B/90890-01362
CDI MAGNETO (TT-R90)

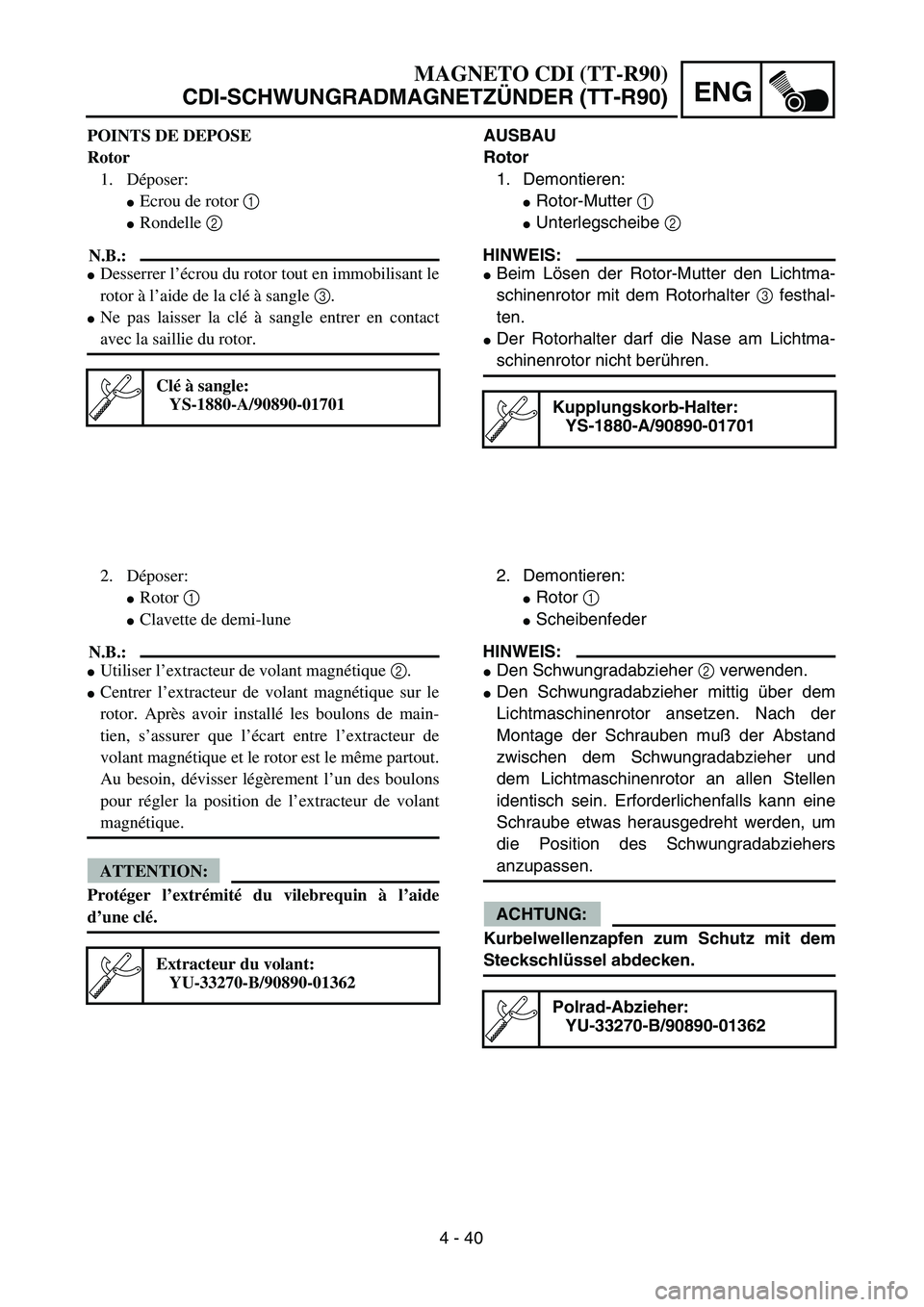

Page 265 of 364
4 - 40
ENG
AUSBAU
Rotor
1. Demontieren:
Rotor-Mutter 1
Unterlegscheibe 2
HINWEIS:
Beim Lösen der Rotor-Mutter den Lichtma-
schinenrotor mit dem Rotorhalter 3 festhal-
ten.
Der Rotorhalter darf die Nase am Lichtma-
schinenrotor nicht berühren.
Kupplungskorb-Halter:
YS-1880-A/90890-01701
2. Demontieren:
Rotor 1
Scheibenfeder
HINWEIS:
Den Schwungradabzieher 2 verwenden.
Den Schwungradabzieher mittig über dem
Lichtmaschinenrotor ansetzen. Nach der
Montage der Schrauben muß der Abstand
zwischen dem Schwungradabzieher und
dem Lichtmaschinenrotor an allen Stellen
identisch sein. Erforderlichenfalls kann eine
Schraube etwas herausgedreht werden, um
die Position des Schwungradabziehers
anzupassen.
ACHTUNG:
Kurbelwellenzapfen zum Schutz mit dem
Steckschlüssel abdecken.
Polrad-Abzieher:
YU-33270-B/90890-01362
MAGNETO CDI (TT-R90)
CDI-SCHWUNGRADMAGNETZÜNDER (TT-R90)
POINTS DE DEPOSE
Rotor
1. Déposer:
Ecrou de rotor 1
Rondelle 2
N.B.:
Desserrer l’écrou du rotor tout en immobilisant le
rotor à l’aide de la clé à sangle 3.
Ne pas laisser la clé à sangle entrer en contact
avec la saillie du rotor.
Clé à sangle:
YS-1880-A/90890-01701
2. Déposer:
Rotor 1
Clavette de demi-lune
N.B.:
Utiliser l’extracteur de volant magnétique 2.
Centrer l’extracteur de volant magnétique sur le
rotor. Après avoir installé les boulons de main-
tien, s’assurer que l’écart entre l’extracteur de
volant magnétique et le rotor est le même partout.
Au besoin, dévisser légèrement l’un des boulons
pour régler la position de l’extracteur de volant
magnétique.
ATTENTION:
Protéger l’extrémité du vilebrequin à l’aide
d’une clé.
Extracteur du volant:
YU-33270-B/90890-01362
Page 266 of 364
4 - 41

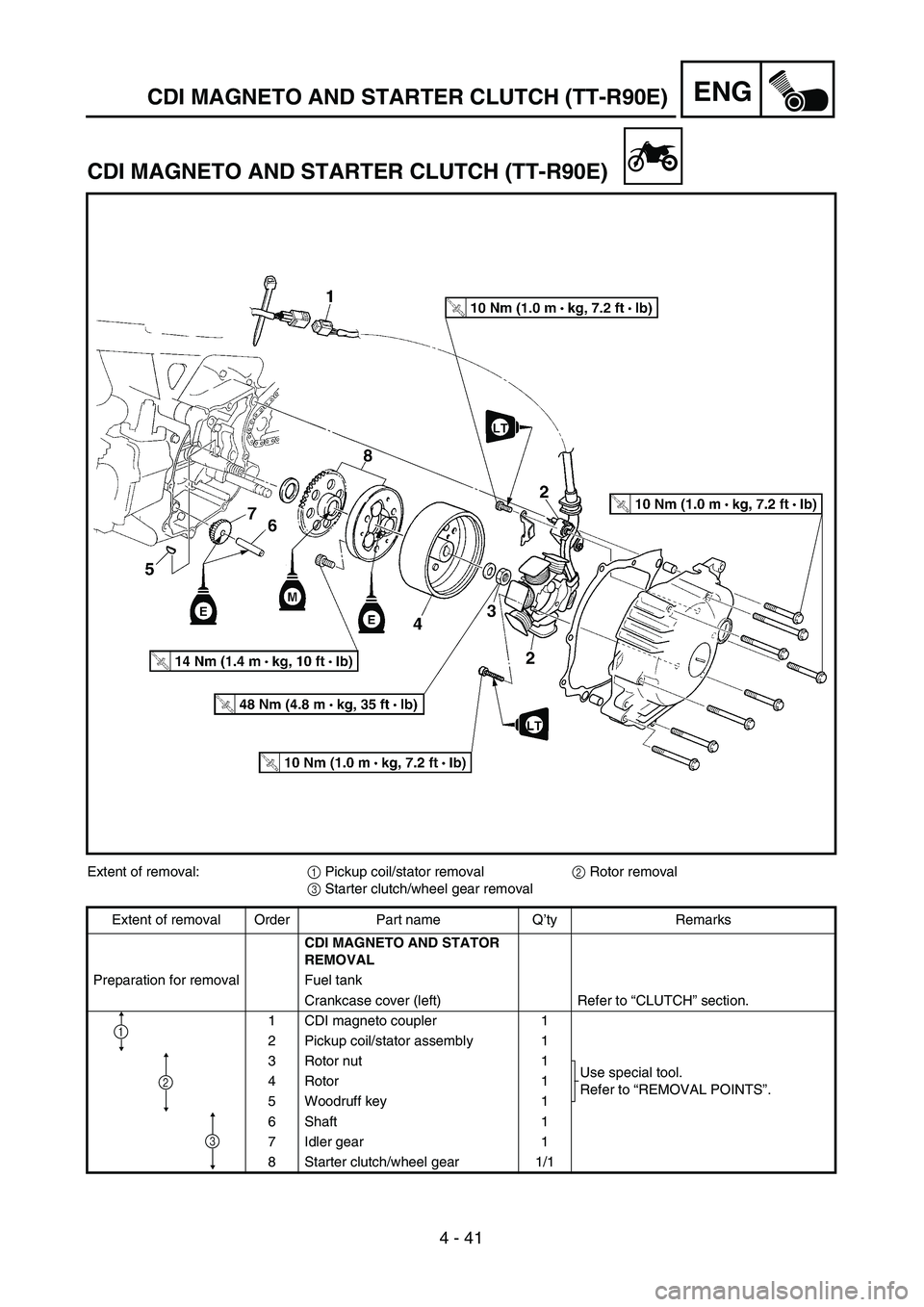

ENGCDI MAGNETO AND STARTER CLUTCH (TT-R90E)
CDI MAGNETO AND STARTER CLUTCH (TT-R90E)
Extent of removal:1 Pickup coil/stator removal2 Rotor removal
3 Starter clutch/wheel gear removal
Extent of removal Order Part name Q’ty Remarks
CDI MAGNETO AND STATOR
REMOVAL
Preparation for removal Fuel tank
Crankcase cover (left) Refer to “CLUTCH” section.
1 CDI magneto coupler 1
2 Pickup coil/stator assembly 1
3 Rotor nut 1
Use special tool.
Refer to “REMOVAL POINTS”. 4 Rotor 1
5 Woodruff key 1
6 Shaft 1
7 Idler gear 1
8 Starter clutch/wheel gear 1/1
1
2
3
Page 267 of 364
4 - 41
ENG

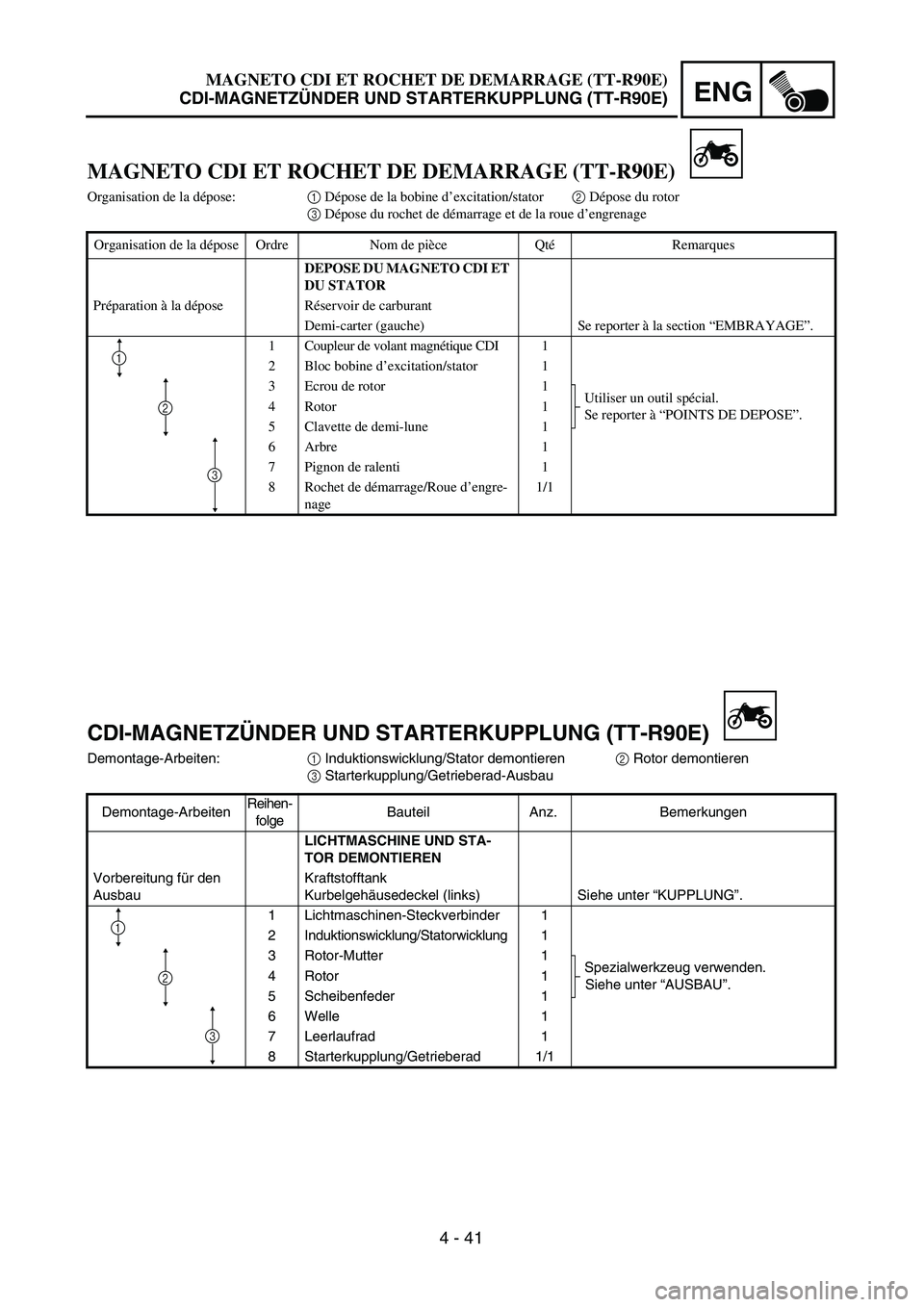

MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R90E)
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG (TT-R90E)
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG (TT-R90E)
Demontage-Arbeiten:1 Induktionswicklung/Stator demontieren2 Rotor demontieren
3 Starterkupplung/Getrieberad-Ausbau
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LICHTMASCHINE UND STA-
TOR DEMONTIEREN
Vorbereitung für den
AusbauKraftstofftank
Kurbelgehäusedeckel (links) Siehe unter “KUPPLUNG”.
1 Lichtmaschinen-Steckverbinder 1
2 Induktionswicklung/Statorwicklung 1
3 Rotor-Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 4 Rotor 1
5 Scheibenfeder 1
6 Welle 1
7 Leerlaufrad 1
8 Starterkupplung/Getrieberad 1/1
1
2
3
MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R90E)
Organisation de la dépose:1 Dépose de la bobine d’excitation/stator2 Dépose du rotor
3 Dépose du rochet de démarrage et de la roue d’engrenage
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DU MAGNETO CDI ET
DU STATOR
Préparation à la dépose Réservoir de carburant
Demi-carter (gauche) Se reporter à la section “EMBRAYAGE”.
1 Coupleur de volant magnétique CDI 1
2 Bloc bobine d’excitation/stator 1
3 Ecrou de rotor 1
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 4 Rotor 1
5 Clavette de demi-lune 1
6 Arbre 1
7 Pignon de ralenti 1
8 Rochet de démarrage/Roue d’engre-
nage1/1
1
2
3
Page 268 of 364
4 - 42

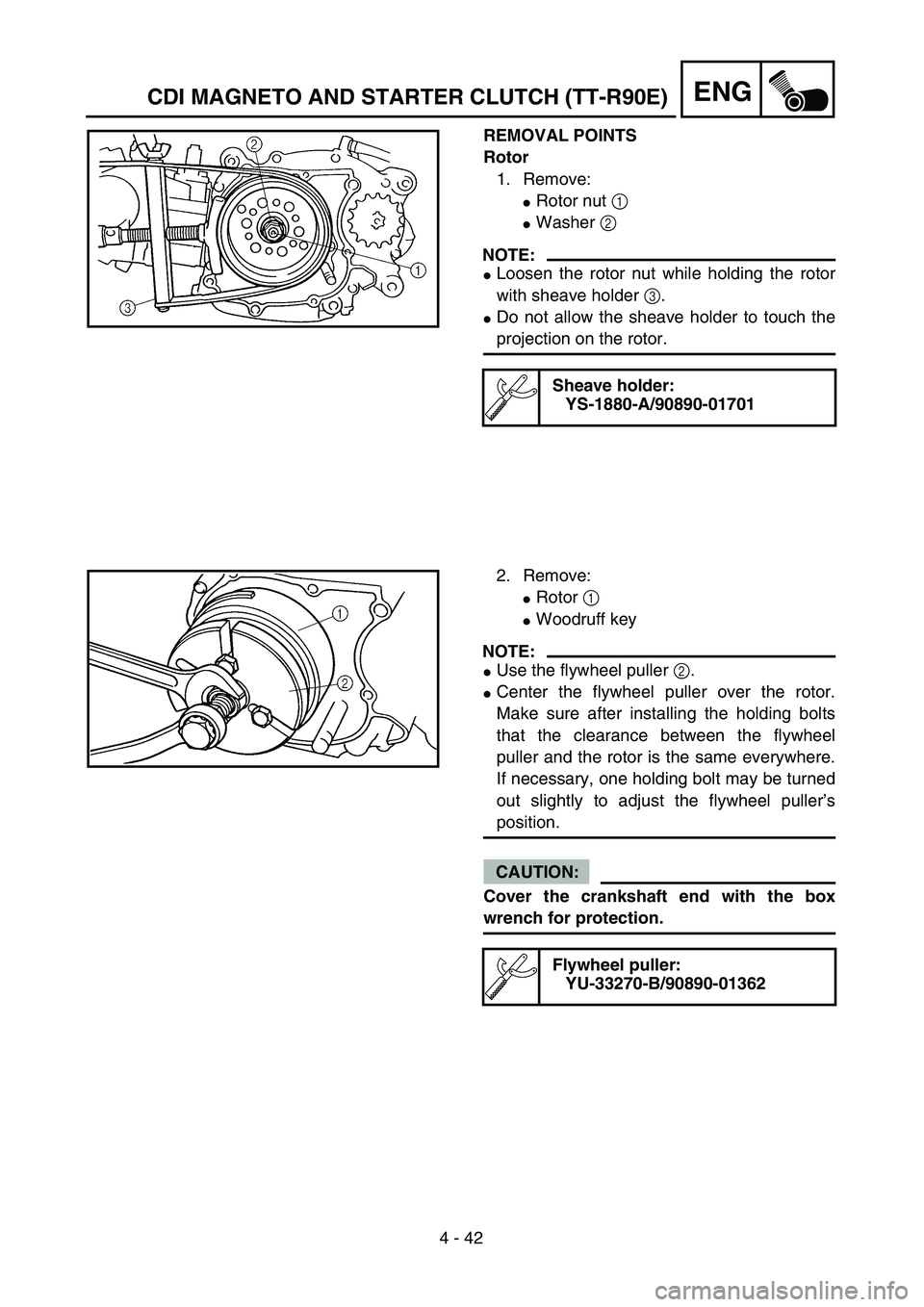

ENGCDI MAGNETO AND STARTER CLUTCH (TT-R90E)
REMOVAL POINTS
Rotor
1. Remove:
Rotor nut 1
Washer 2
NOTE:
Loosen the rotor nut while holding the rotor
with sheave holder 3.
Do not allow the sheave holder to touch the
projection on the rotor.
Sheave holder:
YS-1880-A/90890-01701
2. Remove:
Rotor 1
Woodruff key
NOTE:
Use the flywheel puller 2.
Center the flywheel puller over the rotor.
Make sure after installing the holding bolts
that the clearance between the flywheel
puller and the rotor is the same everywhere.
If necessary, one holding bolt may be turned
out slightly to adjust the flywheel puller’s
position.
CAUTION:
Cover the crankshaft end with the box
wrench for protection.
Flywheel puller:
YU-33270-B/90890-01362

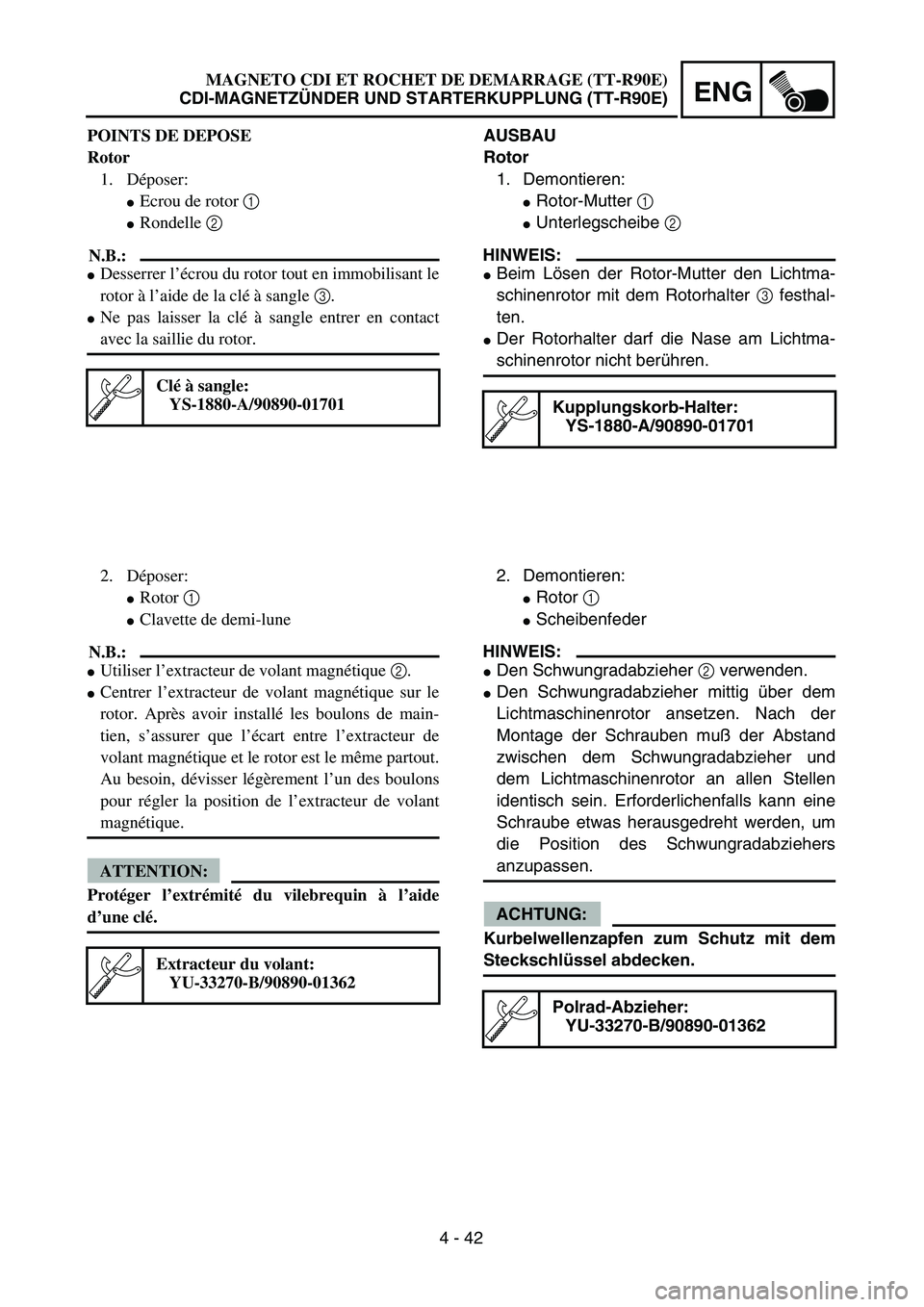

Page 269 of 364
4 - 42
ENG
MAGNETO CDI ET ROCHET DE DEMARRAGE (TT-R90E)
CDI-MAGNETZÜNDER UND STARTERKUPPLUNG (TT-R90E)
AUSBAU
Rotor
1. Demontieren:
Rotor-Mutter 1
Unterlegscheibe 2
HINWEIS:
Beim Lösen der Rotor-Mutter den Lichtma-
schinenrotor mit dem Rotorhalter 3 festhal-
ten.
Der Rotorhalter darf die Nase am Lichtma-
schinenrotor nicht berühren.
Kupplungskorb-Halter:
YS-1880-A/90890-01701
2. Demontieren:
Rotor 1
Scheibenfeder
HINWEIS:
Den Schwungradabzieher 2 verwenden.
Den Schwungradabzieher mittig über dem
Lichtmaschinenrotor ansetzen. Nach der
Montage der Schrauben muß der Abstand
zwischen dem Schwungradabzieher und
dem Lichtmaschinenrotor an allen Stellen
identisch sein. Erforderlichenfalls kann eine
Schraube etwas herausgedreht werden, um
die Position des Schwungradabziehers
anzupassen.
ACHTUNG:
Kurbelwellenzapfen zum Schutz mit dem
Steckschlüssel abdecken.
Polrad-Abzieher:
YU-33270-B/90890-01362
POINTS DE DEPOSE
Rotor
1. Déposer:
Ecrou de rotor 1
Rondelle 2
N.B.:
Desserrer l’écrou du rotor tout en immobilisant le
rotor à l’aide de la clé à sangle 3.
Ne pas laisser la clé à sangle entrer en contact
avec la saillie du rotor.
Clé à sangle:
YS-1880-A/90890-01701
2. Déposer:
Rotor 1
Clavette de demi-lune
N.B.:
Utiliser l’extracteur de volant magnétique 2.
Centrer l’extracteur de volant magnétique sur le
rotor. Après avoir installé les boulons de main-
tien, s’assurer que l’écart entre l’extracteur de
volant magnétique et le rotor est le même partout.
Au besoin, dévisser légèrement l’un des boulons
pour régler la position de l’extracteur de volant
magnétique.
ATTENTION:
Protéger l’extrémité du vilebrequin à l’aide
d’une clé.
Extracteur du volant:
YU-33270-B/90890-01362
Page 270 of 364
4 - 43
ENG

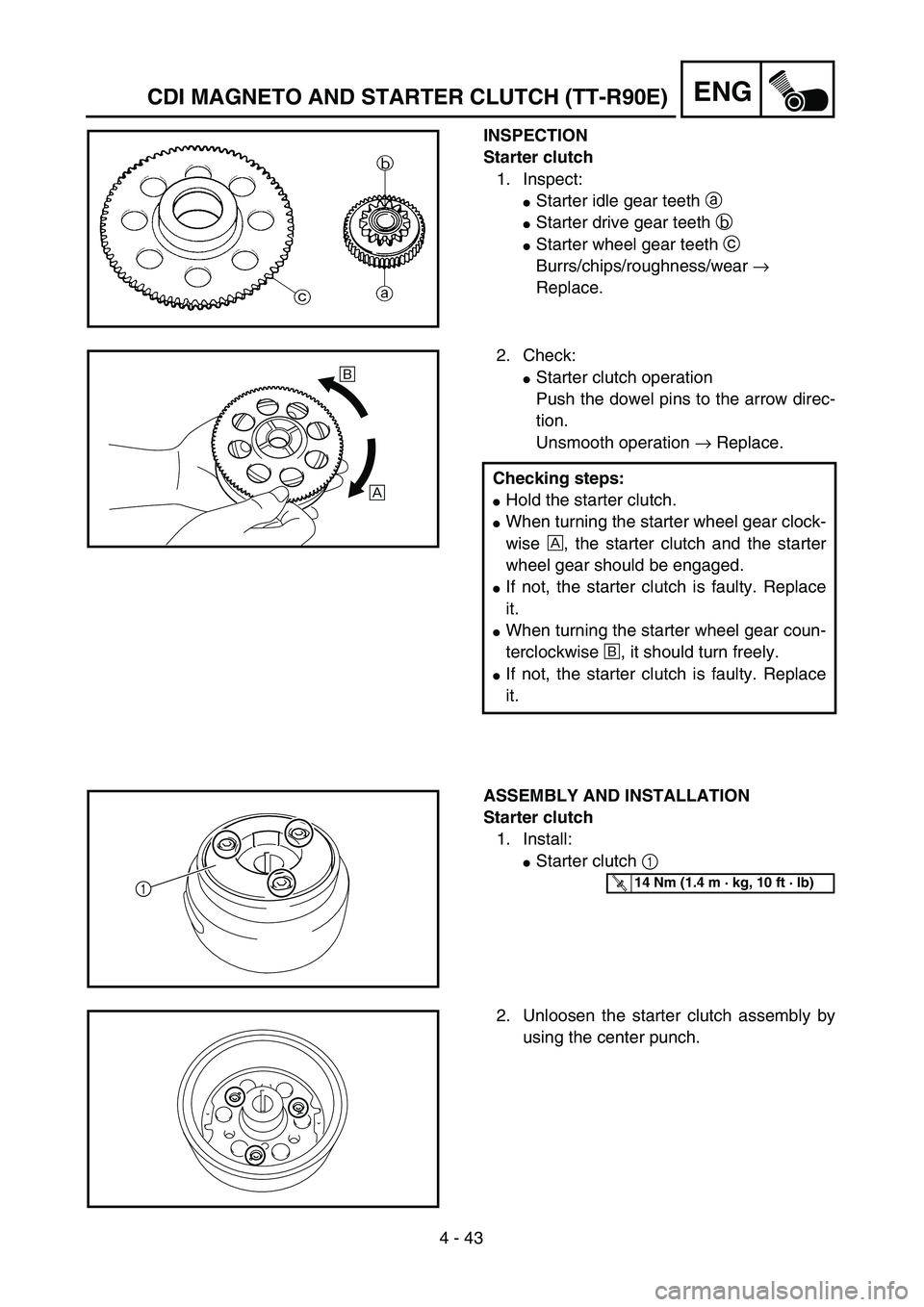

INSPECTION
Starter clutch
1. Inspect:
Starter idle gear teeth a
Starter drive gear teeth b
Starter wheel gear teeth c
Burrs/chips/roughness/wear →
Replace.
2. Check:
Starter clutch operation
Push the dowel pins to the arrow direc-
tion.
Unsmooth operation → Replace.
Checking steps:
Hold the starter clutch.
When turning the starter wheel gear clock-
wise Å, the starter clutch and the starter
wheel gear should be engaged.
If not, the starter clutch is faulty. Replace
it.
When turning the starter wheel gear coun-
terclockwise ı, it should turn freely.
If not, the starter clutch is faulty. Replace
it.
ı
Å
ASSEMBLY AND INSTALLATION
Starter clutch
1. Install:
Starter clutch 1
1T R..14 Nm (1.4 m · kg, 10 ft · lb)
2. Unloosen the starter clutch assembly by
using the center punch.
CDI MAGNETO AND STARTER CLUTCH (TT-R90E)
