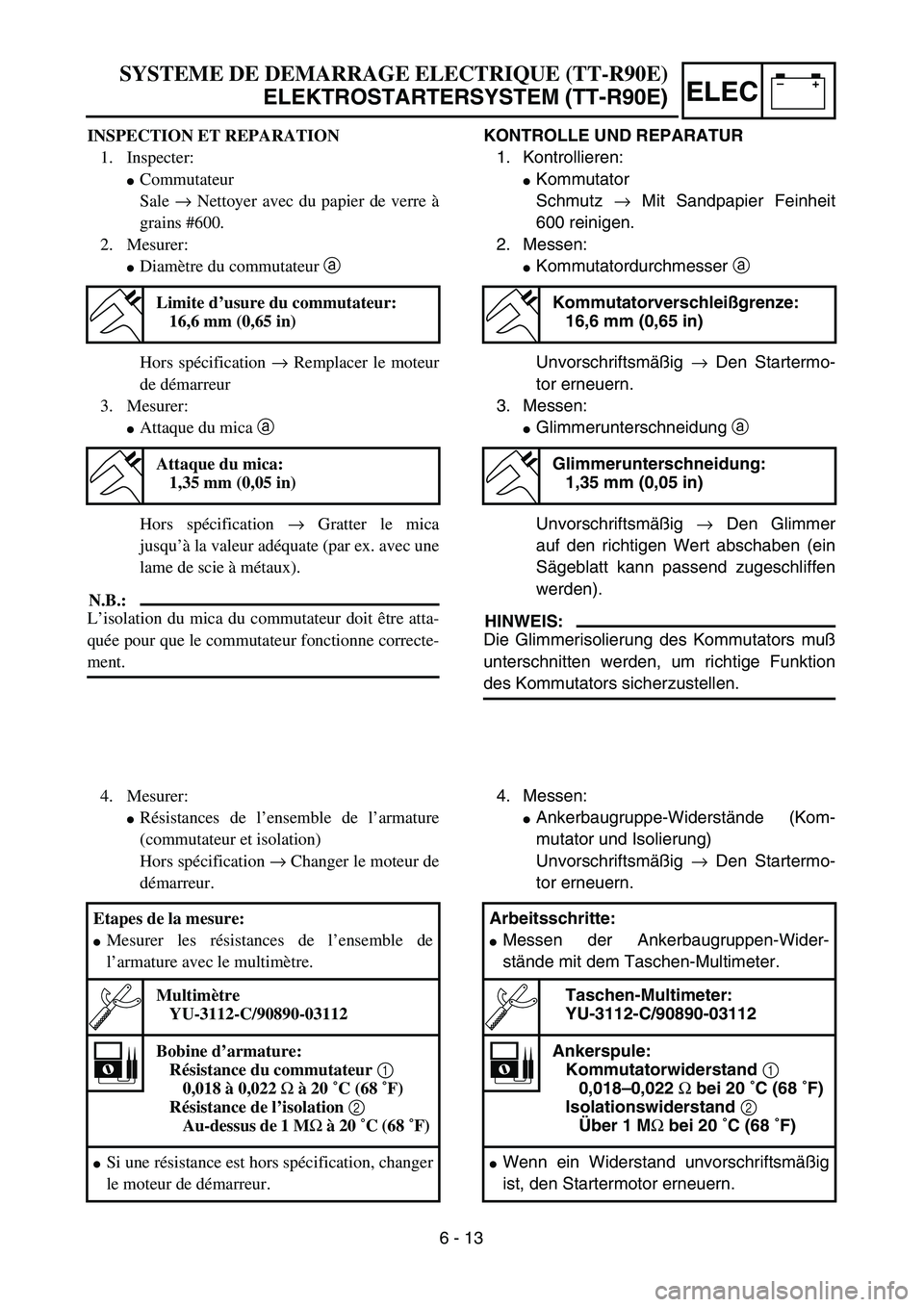

Page 341 of 364

YAMAHA TTR90 2005  Owners Manual –+ELEC
KONTROLLE UND REPARATUR
1. Kontrollieren:
Kommutator
Schmutz → Mit Sandpapier Feinheit
600 reinigen.
2. Messen:
Kommutatordurchmesser a
Unvorschriftsmäßig → Den Startermo-
tor erneue

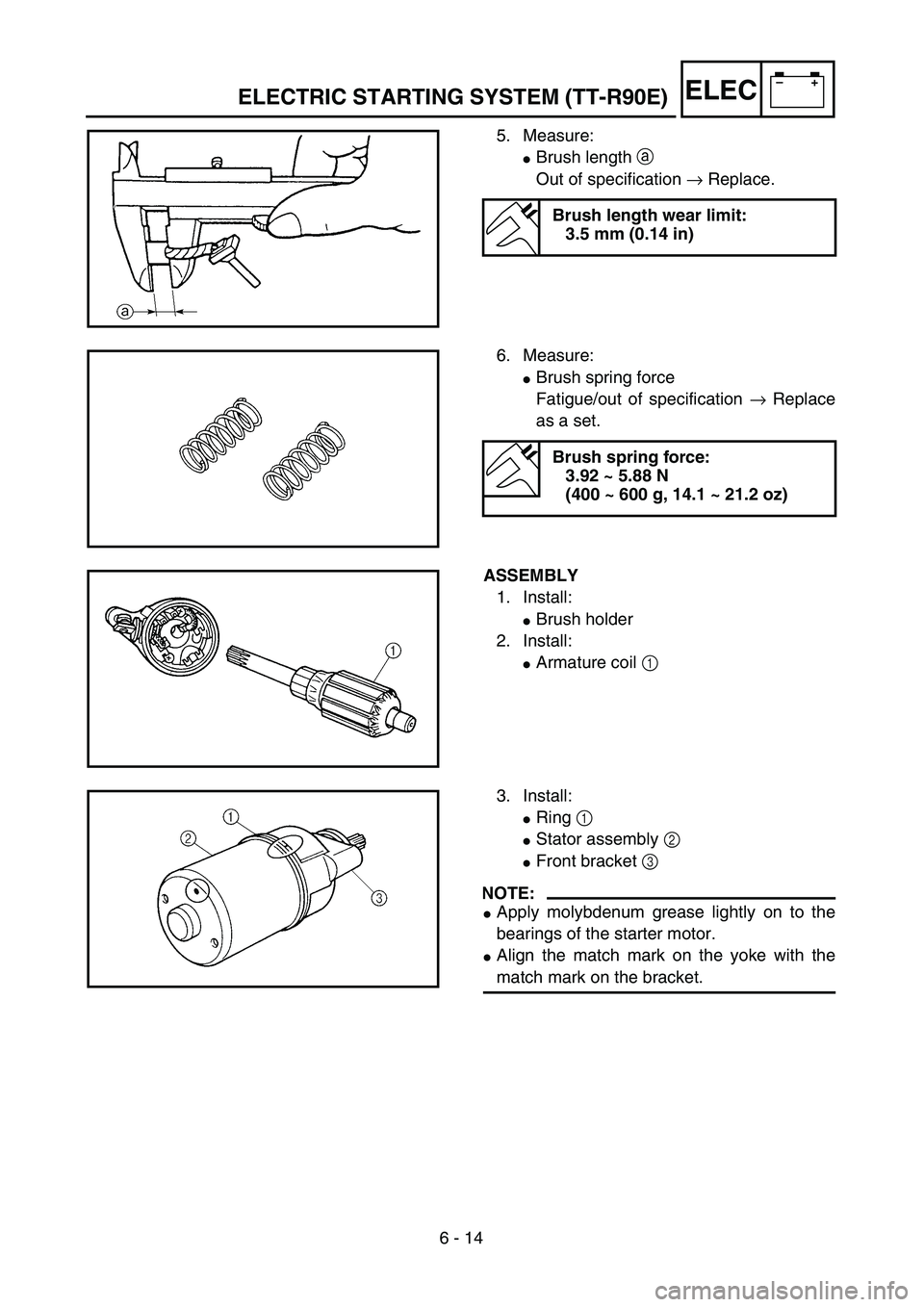

Page 342 of 364

YAMAHA TTR90 2005  Owners Manual 6 - 14
–+ELEC
5. Measure:
Brush length a
Out of specification → Replace.
Brush length wear limit:
3.5 mm (0.14 in)
6. Measure:
Brush spring force
Fatigue/out of specification → Replace
as a s

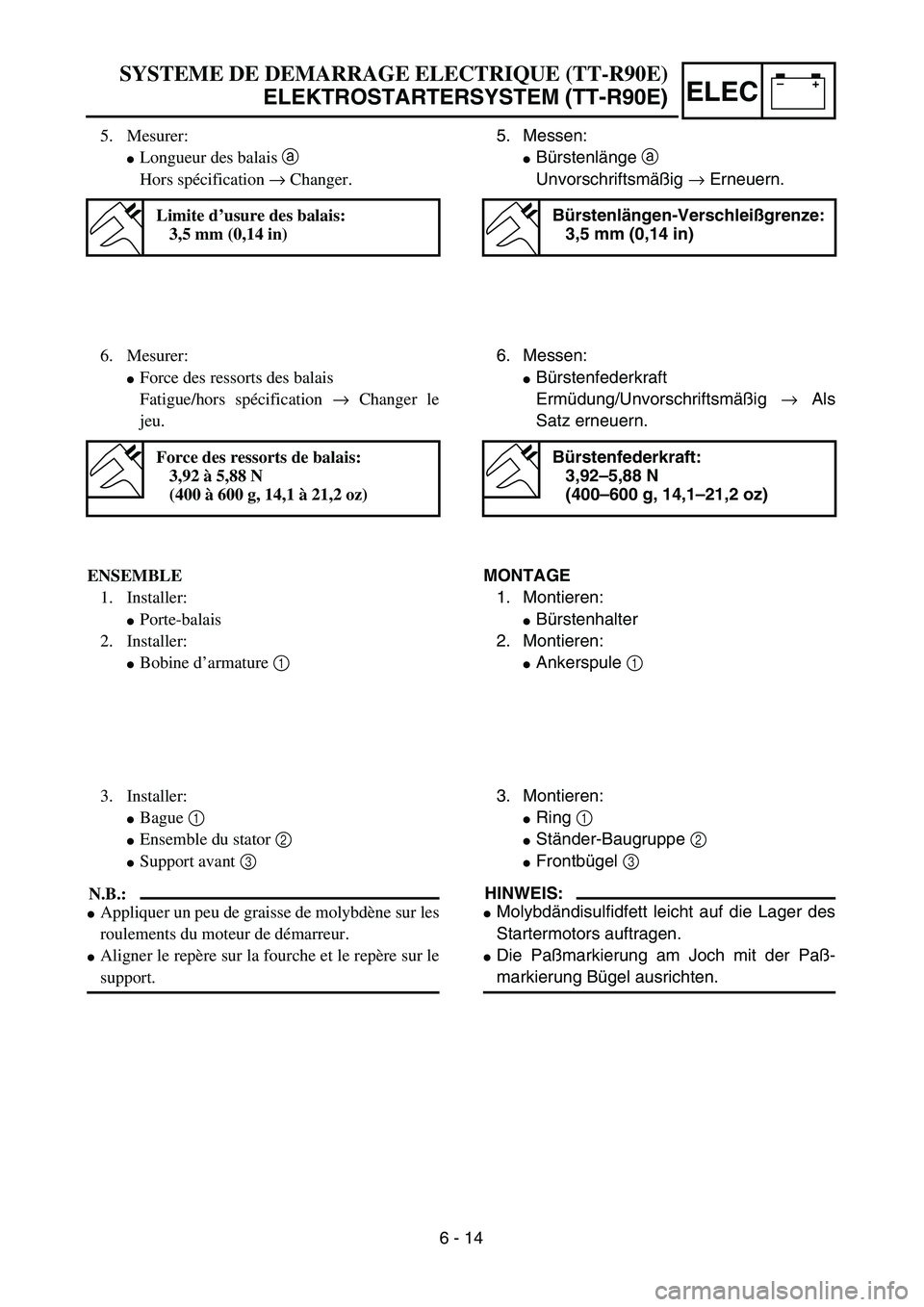

Page 343 of 364

YAMAHA TTR90 2005  Owners Manual –+ELEC
5. Messen:
Bürstenlänge a
Unvorschriftsmäßig → Erneuern.
Bürstenlängen-Verschleißgrenze:
3,5 mm (0,14 in)
6. Messen:
Bürstenfederkraft
Ermüdung/Unvorschriftsmäßig → Als
Satz

Page 344 of 364

YAMAHA TTR90 2005  Owners Manual –+ELEC
6 - 15
CHARGING SYSTEM (TT-R90E)
EC680000
CHARGING SYSTEM (TT-R90E)
EC681001
INSPECTION STEPS
If the battery is not charged, use the following inspection steps.
*1 marked: Refer to “FUSE IN

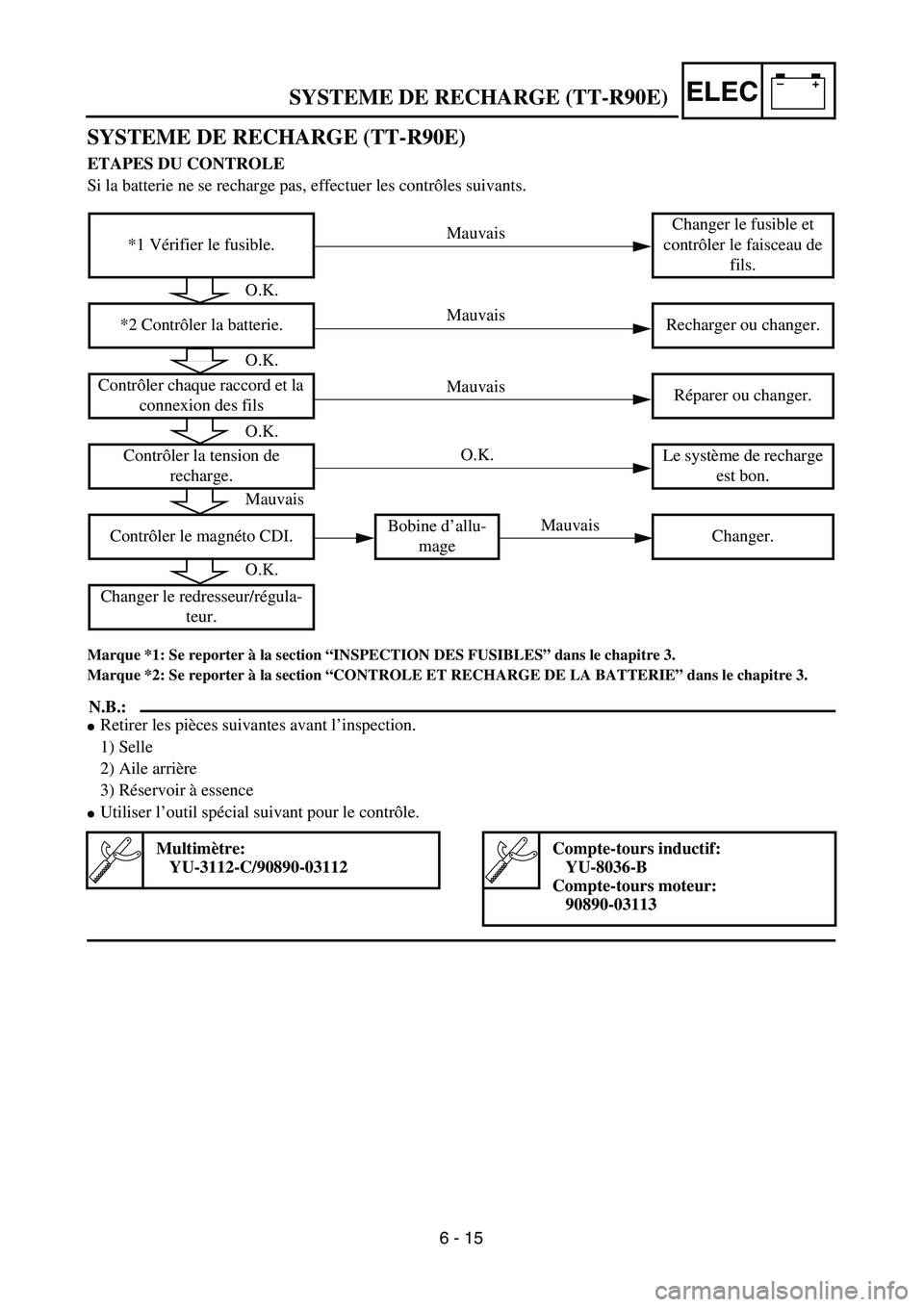

Page 345 of 364

YAMAHA TTR90 2005  Owners Manual –+ELECSYSTEME DE RECHARGE (TT-R90E)
SYSTEME DE RECHARGE (TT-R90E)
ETAPES DU CONTROLE
Si la batterie ne se recharge pas, effectuer les contrôles suivants.
Marque *1: Se reporter à la section “IN

Page 346 of 364

YAMAHA TTR90 2005  Owners Manual –+ELECLADESYSTEM (TT-R90E)
LADESYSTEM (TT-R90E)
FEHLERSUCHE
Wenn die Batterie nicht geladen wird, mit den folgenden Schritten überprüfen.
Mit 1* markiert: Siehe unter “SICHERUNGEN KONTROLLIEREN

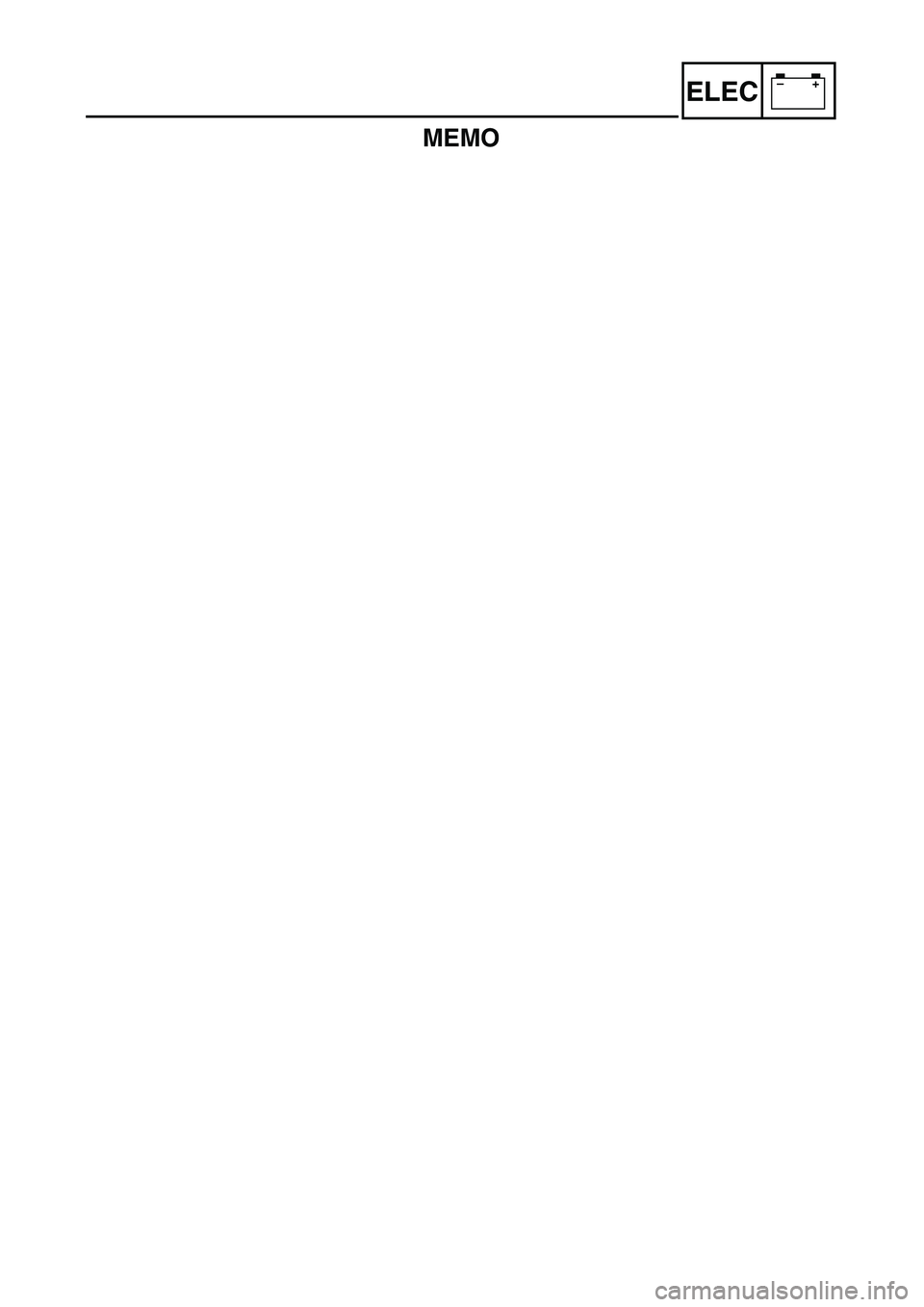

Page 347 of 364

YAMAHA TTR90 2005  Owners Manual –+ELEC
MEMO

Page 348 of 364

YAMAHA TTR90 2005  Owners Manual 6 - 16
–+ELECCHARGING SYSTEM (TT-R90E)
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
CHARGING

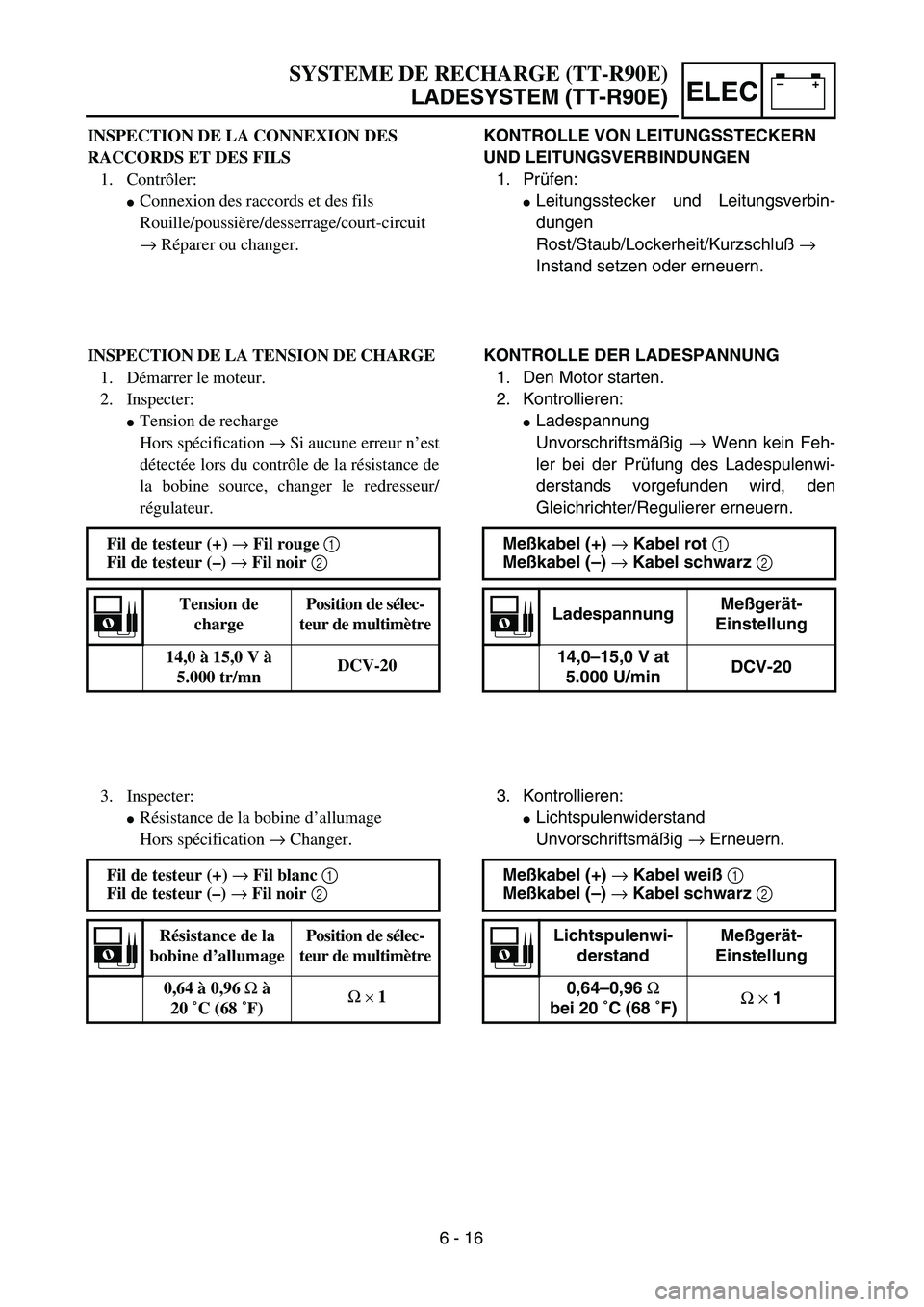

Page 349 of 364

YAMAHA TTR90 2005  Owners Manual –+ELEC
KONTROLLE VON LEITUNGSSTECKERN
UND LEITUNGSVERBINDUNGEN
1. Prüfen:
Leitungsstecker und Leitungsverbin-
dungen
Rost/Staub/Lockerheit/Kurzschluß →
Instand setzen oder erneuern.
KONTROLLE

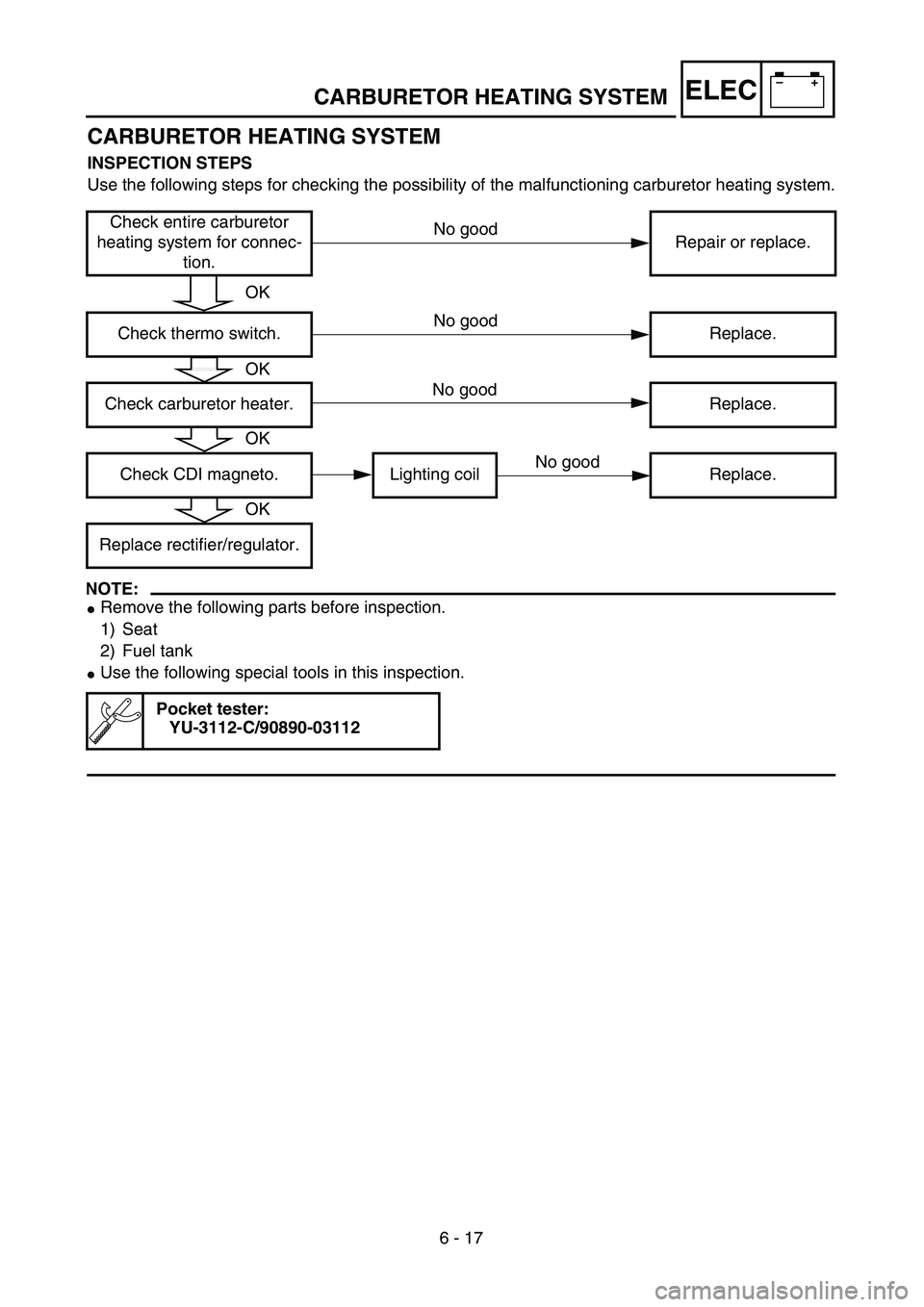

Page 350 of 364

YAMAHA TTR90 2005  Owners Manual –+ELEC
6 - 17
CARBURETOR HEATING SYSTEM
CARBURETOR HEATING SYSTEM
INSPECTION STEPS
Use the following steps for checking the possibility of the malfunctioning carburetor heating system.
NOTE:
Remove
