ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
FAU39943

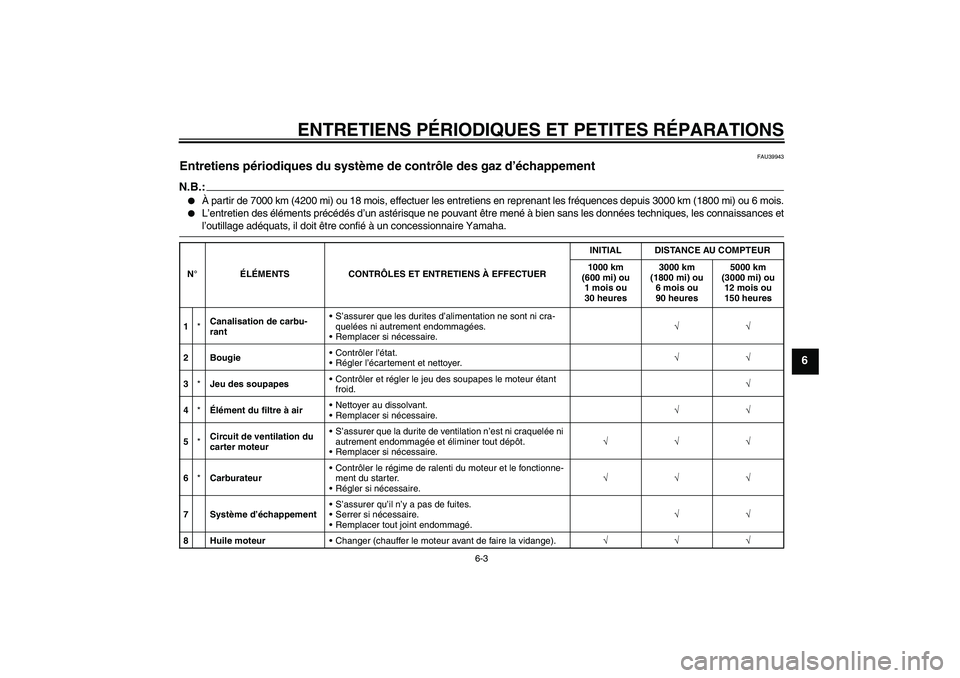

Entretiens périodiques du système de contrôle des gaz d’échappement N.B.:

À partir de 7000 km (4200 mi) ou 18 mois, effectuer les entretiens en reprenant les fréquences depuis 3000 km (1800 mi) ou 6 mois.


L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
1*Canalisation de carbu-
rantS’assurer que les durites d’alimentation ne sont ni cra-
quelées ni autrement endommagées.
Remplacer si nécessaire.√√
2 BougieContrôler l’état.
Régler l’écartement et nettoyer.√√
3*Jeu des soupapesContrôler et régler le jeu des soupapes le moteur étant
froid.√
4*Élément du filtre à airNettoyer au dissolvant.
Remplacer si nécessaire.√√
5*Circuit de ventilation du
carter moteurS’assurer que la durite de ventilation n’est ni craquelée ni
autrement endommagée et éliminer tout dépôt.
Remplacer si nécessaire.√√√
6*CarburateurContrôler le régime de ralenti du moteur et le fonctionne-
ment du starter.
Régler si nécessaire.√√√
7 Système d’échappementS’assurer qu’il n’y a pas de fuites.
Serrer si nécessaire.
Remplacer tout joint endommagé.√√
8Huile moteurChanger (chauffer le moteur avant de faire la vidange).√√√
U3P281F0.book Page 3 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-4
6
FAU35346

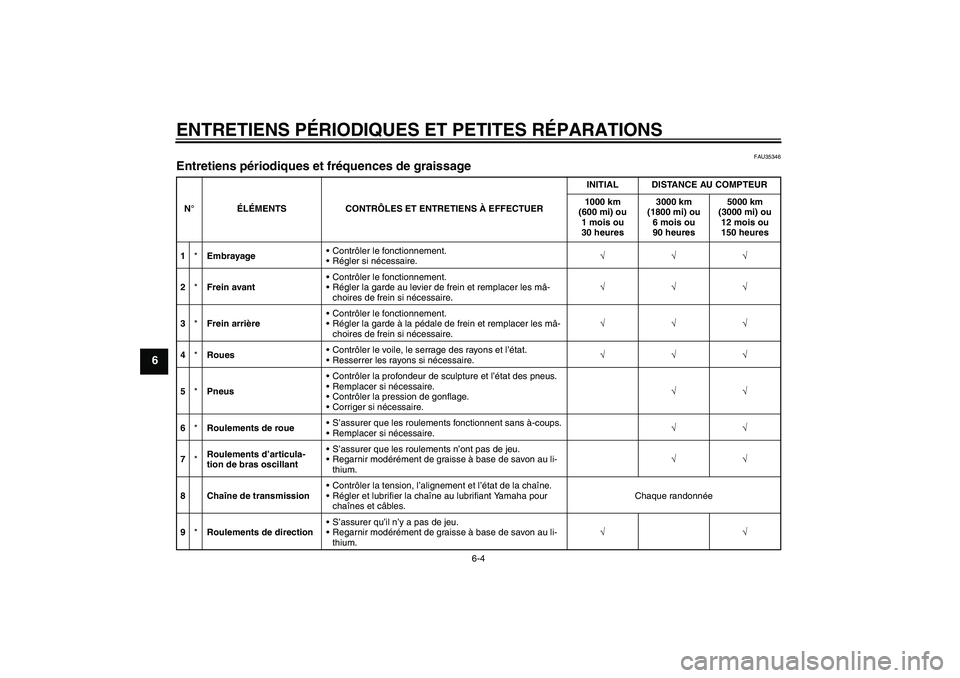

Entretiens périodiques et fréquences de graissage N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
1*EmbrayageContrôler le fonctionnement.
Régler si nécessaire.√√√
2*Frein avantContrôler le fonctionnement.
Régler la garde au levier de frein et remplacer les mâ-
choires de frein si nécessaire.√√√
3*Frein arrièreContrôler le fonctionnement.
Régler la garde à la pédale de frein et remplacer les mâ-
choires de frein si nécessaire.√√√
4*RouesContrôler le voile, le serrage des rayons et l’état.
Resserrer les rayons si nécessaire.√√√
5*PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√
6*Roulements de roueS’assurer que les roulements fonctionnent sans à-coups.
Remplacer si nécessaire.√√
7*Roulements d’articula-
tion de bras oscillantS’assurer que les roulements n’ont pas de jeu.
Regarnir modérément de graisse à base de savon au li-
thium.√√
8Chaîne de transmissionContrôler la tension, l’alignement et l’état de la chaîne.
Régler et lubrifier la chaîne au lubrifiant Yamaha pour
chaînes et câbles.Chaque randonnée
9*Roulements de directionS’assurer qu’il n’y a pas de jeu.
Regarnir modérément de graisse à base de savon au li-
thium.√√
U3P281F0.book Page 4 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6

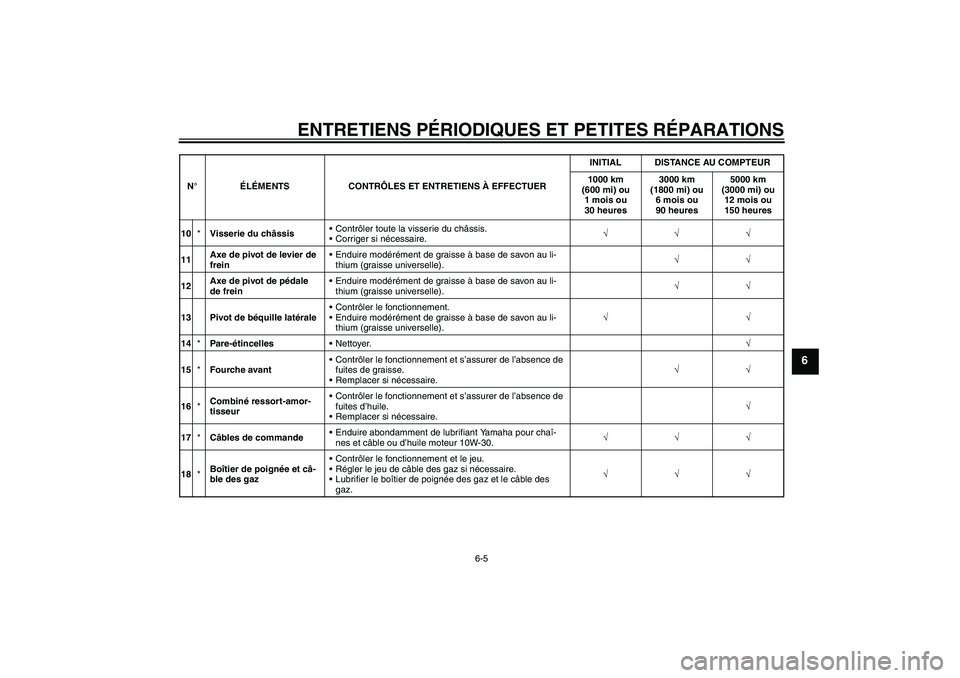

10*Visserie du châssisContrôler toute la visserie du châssis.
Corriger si nécessaire.√√√
11Axe de pivot de levier de
freinEnduire modérément de graisse à base de savon au li-
thium (graisse universelle).√√
12Axe de pivot de pédale
de freinEnduire modérément de graisse à base de savon au li-
thium (graisse universelle).√√
13 Pivot de béquille latéraleContrôler le fonctionnement.
Enduire modérément de graisse à base de savon au li-
thium (graisse universelle).√√
14*Pare-étincellesNettoyer.√
15*Fourche avantContrôler le fonctionnement et s’assurer de l’absence de
fuites de graisse.
Remplacer si nécessaire.√√
16*Combiné ressort-amor-
tisseurContrôler le fonctionnement et s’assurer de l’absence de
fuites d’huile.
Remplacer si nécessaire.√
17*Câbles de commandeEnduire abondamment de lubrifiant Yamaha pour chaî-
nes et câble ou d’huile moteur 10W-30.√√√
18*Boîtier de poignée et câ-
ble des gazContrôler le fonctionnement et le jeu.
Régler le jeu de câble des gaz si nécessaire.
Lubrifier le boîtier de poignée des gaz et le câble des
gaz.√√√ N°ÉLÉMENTS CONTRÔLES ET ENTRETIENS À EFFECTUERINITIAL DISTANCE AU COMPTEUR
1000 km
(600 mi) ou
1 mois ou
30 heures3000 km
(1800 mi) ou
6 mois ou
90 heures5000 km
(3000 mi) ou
12 mois ou
150 heures
U3P281F0.book Page 5 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU40000

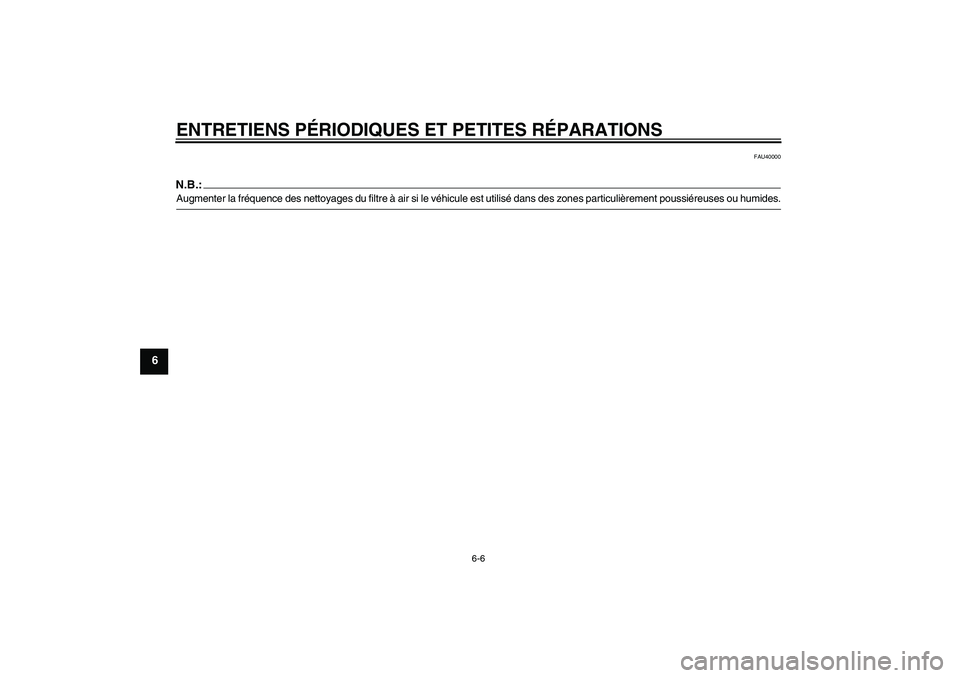

N.B.:Augmenter la fréquence des nettoyages du filtre à air si le véhicule est utilisé dans des zones particulièrement poussiéreuses ou humides.U3P281F0.book Page 6 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-7
6
FAU18740

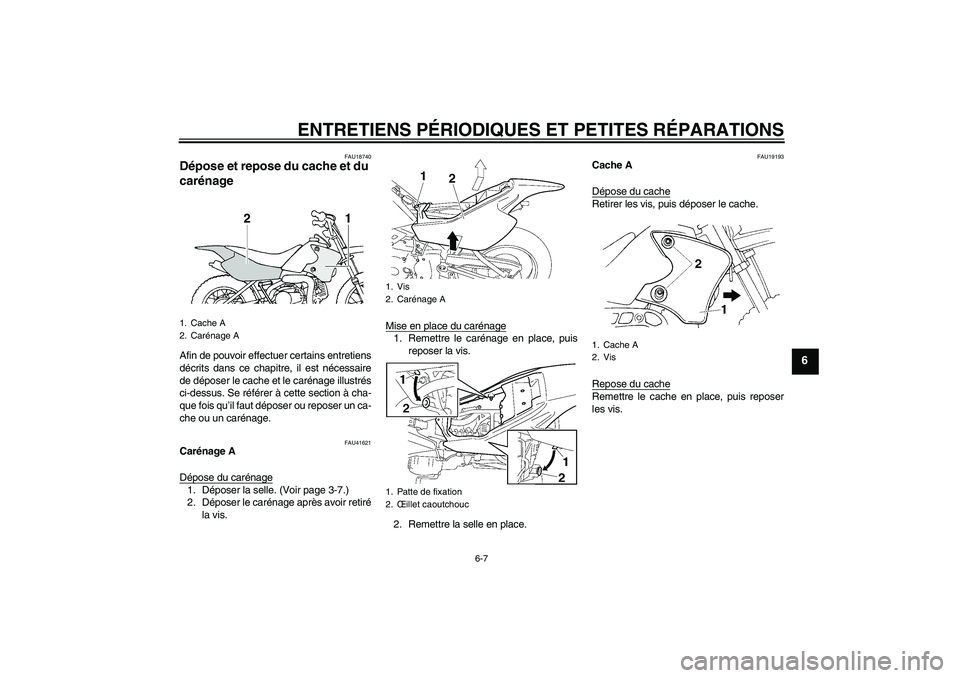

Dépose et repose du cache et du
carénage Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache et le carénage illustrés
ci-dessus. Se référer à cette section à cha-
que fois qu’il faut déposer ou reposer un ca-
che ou un carénage.
FAU41621
Carénage A
Dépose du carénage1. Déposer la selle. (Voir page 3-7.)
2. Déposer le carénage après avoir retiré
la vis.Mise en place du carénage
1. Remettre le carénage en place, puis
reposer la vis.
2. Remettre la selle en place.
FAU19193
Cache A
Dépose du cacheRetirer les vis, puis déposer le cache.
Repose du cacheRemettre le cache en place, puis reposer
les vis.
1. Cache A
2. Carénage A
1. Vis
2. Carénage A
1. Patte de fixation
2.Œillet caoutchouc
1. Cache A
2. Vis
U3P281F0.book Page 7 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
FAU19603

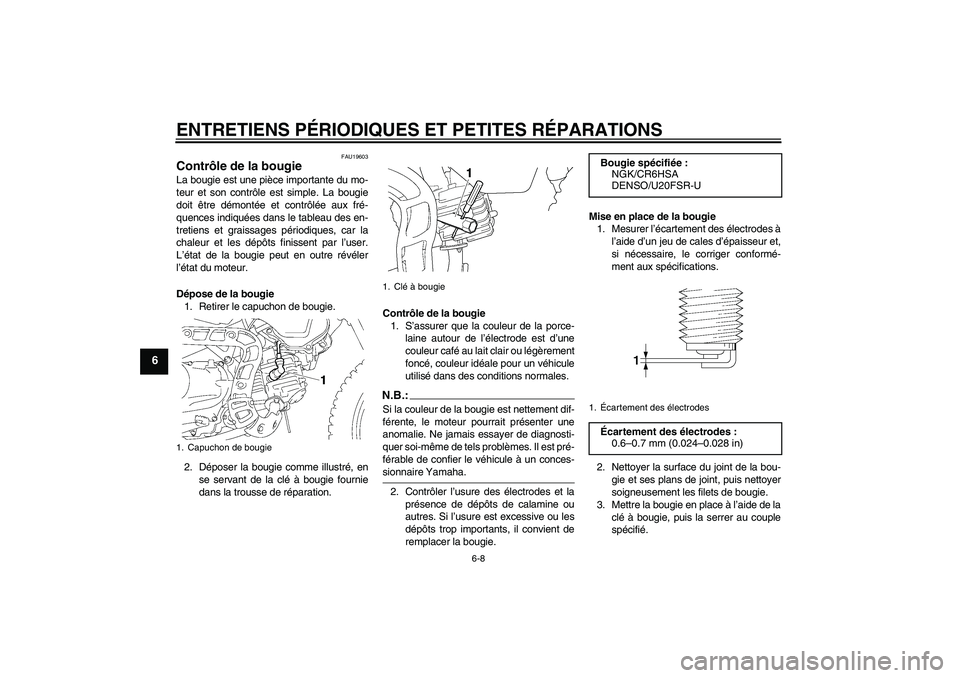

Contrôle de la bougie La bougie est une pièce importante du mo-
teur et son contrôle est simple. La bougie
doit être démontée et contrôlée aux fré-
quences indiquées dans le tableau des en-
tretiens et graissages périodiques, car la
chaleur et les dépôts finissent par l’user.
L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porce-
laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.
N.B.:Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-sionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.Mise en place de la bougie
1. Mesurer l’écartement des électrodes à
l’aide d’un jeu de cales d’épaisseur et,
si nécessaire, le corriger conformé-
ment aux spécifications.
2. Nettoyer la surface du joint de la bou-
gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
3. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
1. Capuchon de bougie
1. Clé à bougie
Bougie spécifiée:
NGK/CR6HSA
DENSO/U20FSR-U1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
U3P281F0.book Page 8 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.
4. Remonter le capuchon de bougie.
FAU39840

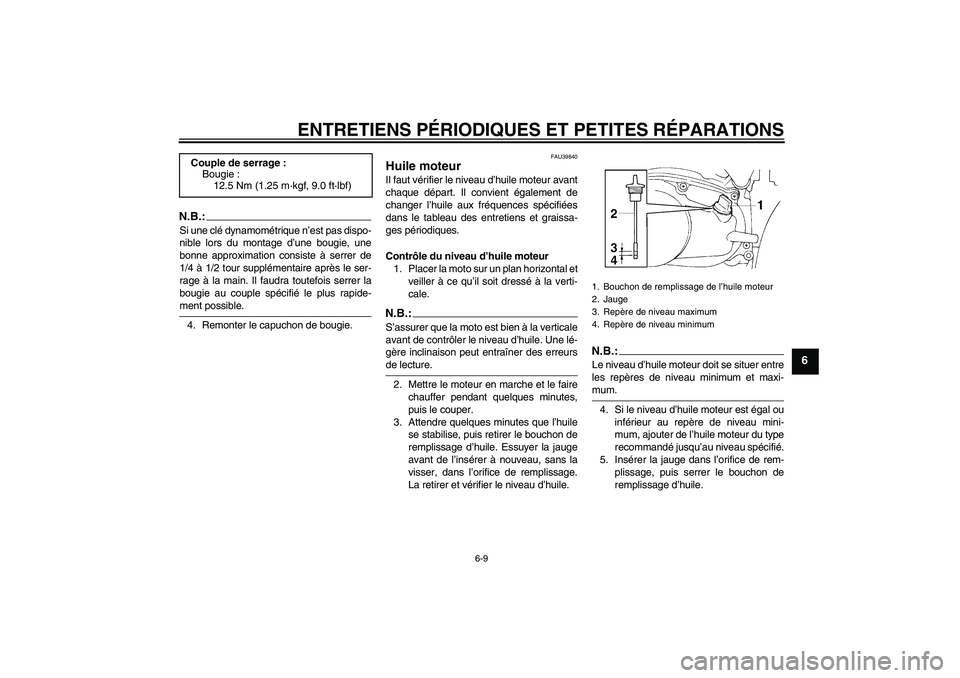

Huile moteur Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Placer la moto sur un plan horizontal et
veiller à ce qu’il soit dressé à la verti-
cale.N.B.:S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile. Une lé-
gère inclinaison peut entraîner des erreursde lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
avant de l’insérer à nouveau, sans la
visser, dans l’orifice de remplissage.
La retirer et vérifier le niveau d’huile.
N.B.:Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.
4. Si le niveau d’huile moteur est égal ou
inférieur au repère de niveau mini-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spécifié.
5. Insérer la jauge dans l’orifice de rem-
plissage, puis serrer le bouchon de
remplissage d’huile. Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)1. Bouchon de remplissage de l’huile moteur
2. Jauge
3. Repère de niveau maximum
4. Repère de niveau minimum
U3P281F0.book Page 9 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6

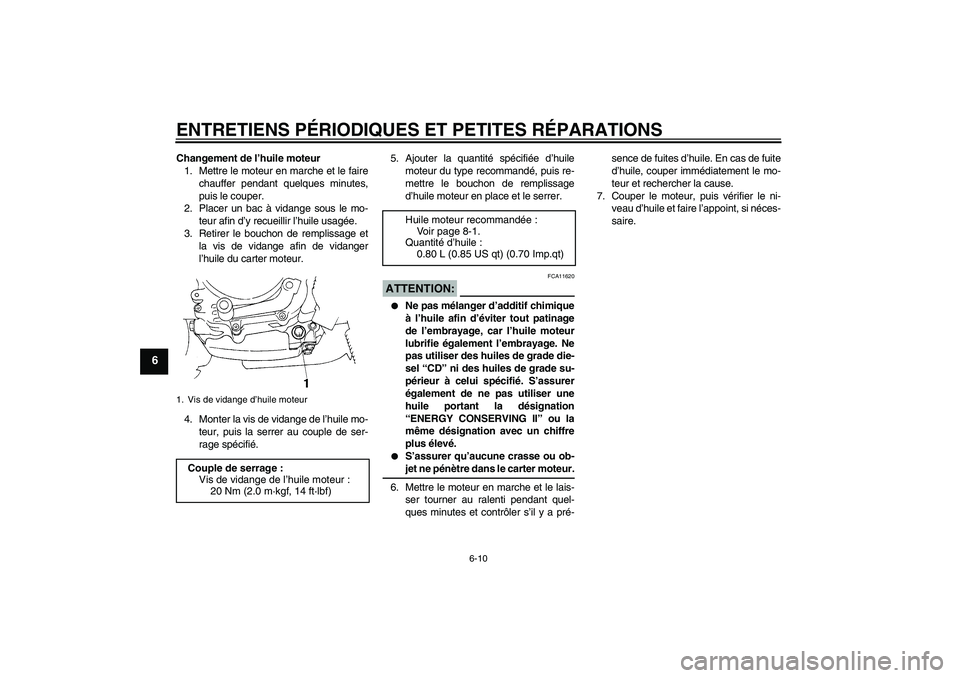

Changement de l’huile moteur
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.
4. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.5. Ajouter la quantité spécifiée d’huile
moteur du type recommandé, puis re-
mettre le bouchon de remplissage
d’huile moteur en place et le serrer.
ATTENTION:
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
6. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
7. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
1. Vis de vidange d’huile moteurCouple de serrage :
Vis de vidange de l’huile moteur :
20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
0.80 L (0.85 US qt) (0.70 Imp.qt)
U3P281F0.book Page 10 Monday, April 17, 2006 11:27 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
FAU41632

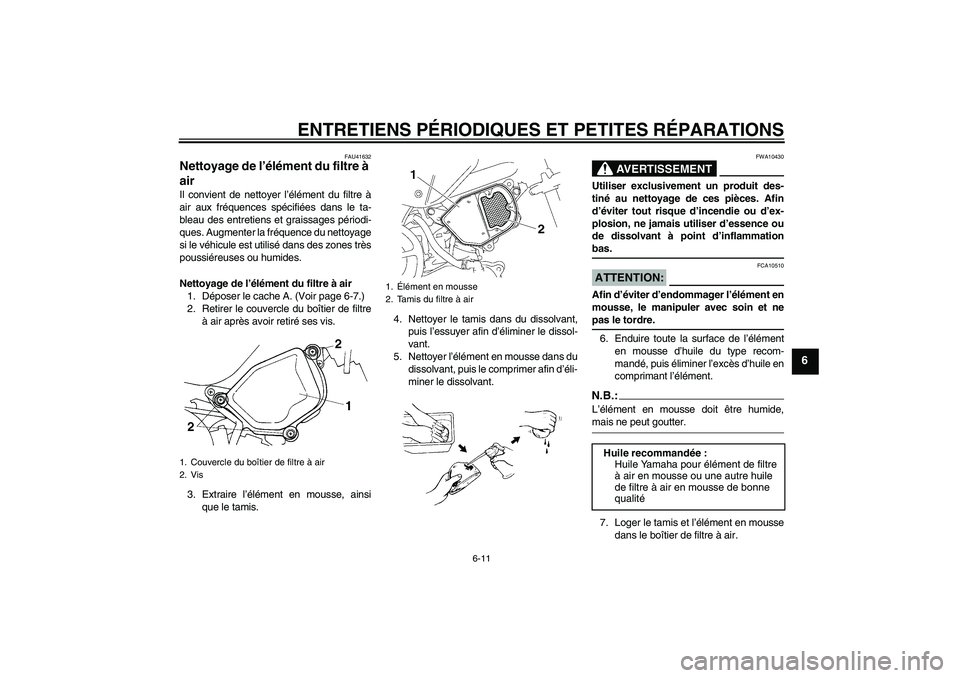

Nettoyage de l’élément du filtre à
air Il convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Augmenter la fréquence du nettoyage
si le véhicule est utilisé dans des zones très
poussiéreuses ou humides.
Nettoyage de l’élément du filtre à air
1. Déposer le cache A. (Voir page 6-7.)
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
3. Extraire l’élément en mousse, ainsi
que le tamis.4. Nettoyer le tamis dans du dissolvant,
puis l’essuyer afin d’éliminer le dissol-
vant.
5. Nettoyer l’élément en mousse dans du
dissolvant, puis le comprimer afin d’éli-
miner le dissolvant.
AVERTISSEMENT
FWA10430
Utiliser exclusivement un produit des-
tiné au nettoyage de ces pièces. Afin
d’éviter tout risque d’incendie ou d’ex-
plosion, ne jamais utiliser d’essence ou
de dissolvant à point d’inflammationbas.ATTENTION:
FCA10510
Afin d’éviter d’endommager l’élément en
mousse, le manipuler avec soin et nepas le tordre.
6. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile en
comprimant l’élément.N.B.:L’élément en mousse doit être humide,mais ne peut goutter.
7. Loger le tamis et l’élément en mousse
dans le boîtier de filtre à air.
1. Couvercle du boîtier de filtre à air
2. Vis
1.Élément en mousse
2. Tamis du filtre à air
Huile recommandée:
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
U3P281F0.book Page 11 Monday, April 17, 2006 11:27 AM

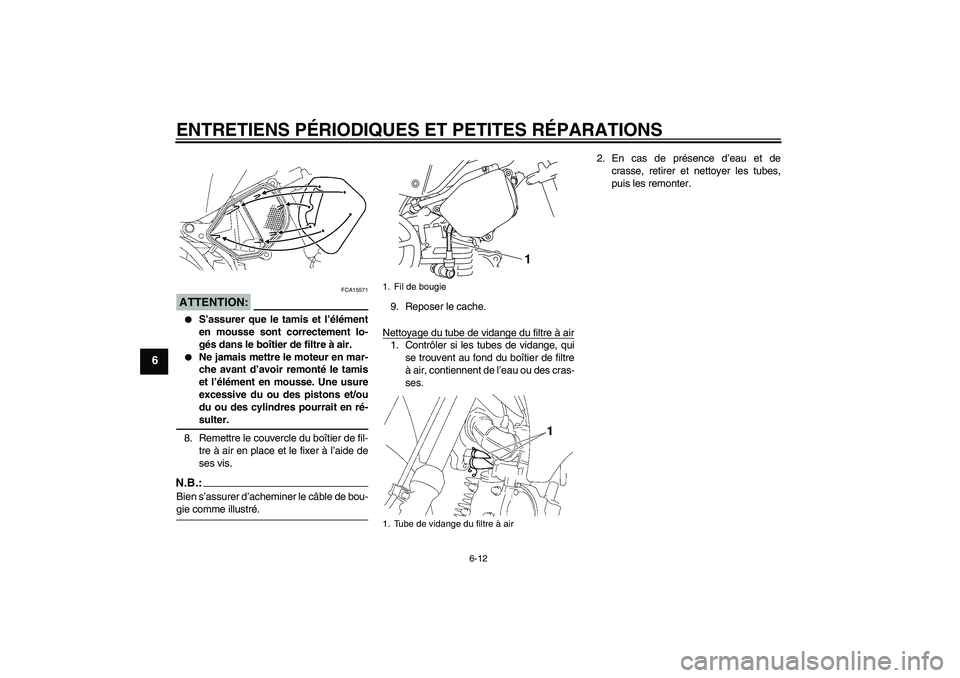

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
ATTENTION:
FCA15571


S’assurer que le tamis et l’élément
en mousse sont correctement lo-
gés dans le boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté le tamis
et l’élément en mousse. Une usure
excessive du ou des pistons et/ou
du ou des cylindres pourrait en ré-sulter.
8. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
N.B.:Bien s’assurer d’acheminer le câble de bou-gie comme illustré.9. Reposer le cache.
Nettoyage du tube de vidange du filtre à air
1. Contrôler si les tubes de vidange, qui
se trouvent au fond du boîtier de filtre
à air, contiennent de l’eau ou des cras-
ses.2. En cas de présence d’eau et de
crasse, retirer et nettoyer les tubes,
puis les remonter.1. Fil de bougie
1. Tube de vidange du filtre à air
1
U3P281F0.book Page 12 Monday, April 17, 2006 11:27 AM
