YAMAHA VERSITY 300 2004 Instructieboekje (in Dutch)

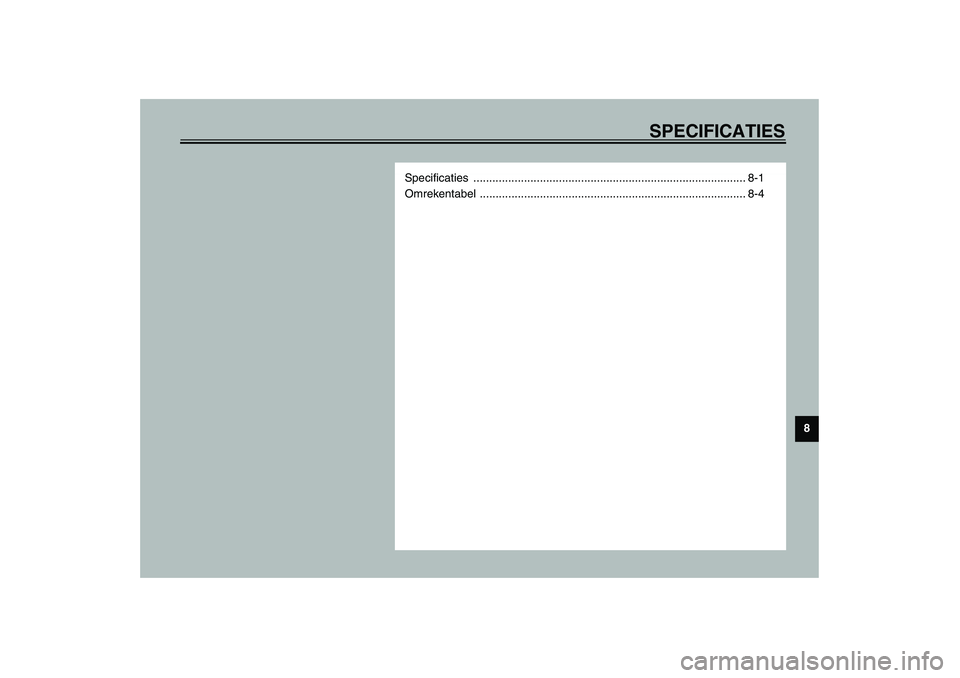

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
Omrekentabel .................................................................................... 8-4

8-1
8
DAU01038

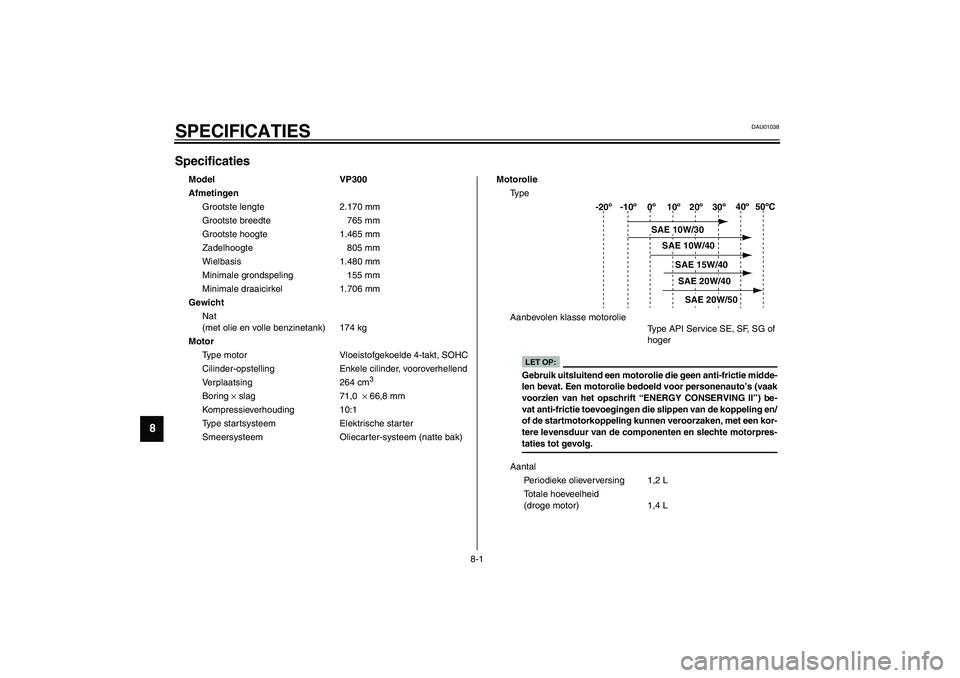

8-SPECIFICATIESSpecificaties CS-01D
Model VP300
Afmetingen
Grootste lengte 2.170 mm
Grootste breedte 765 mm
Grootste hoogte 1.465 mm
Zadelhoogte 805 mm
Wielbasis 1.480 mm
Minimale grondspeling 155 mm
Minimale draaicirkel 1.706 mm
Gewicht
Nat
(met olie en volle benzinetank) 174 kg
Motor
Type motor Vloeistofgekoelde 4-takt, SOHC
Cilinder-opstelling Enkele cilinder, vooroverhellend
Verplaatsing 264 cm
3
Boring × slag 71,0 × 66,8 mm
Kompressieverhouding 10:1
Type startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie
Type API Service SE, SF, SG of
hoger
Aantal
Periodieke olieverversing 1,2 L
Totale hoeveelheid
(droge motor) 1,4 L
-20º -10º 10º 20º 30º 40º 50ºC
0º
SAE 10W/30SAE 10W/40
SAE 15W/40SAE 20W/40SAE 20W/50
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) be-
vat anti-frictie toevoegingen die slippen van de koppeling en/
of de startmotorkoppeling kunnen veroorzaken, met een kor-
tere levensduur van de componenten en slechte motorpres-
taties tot gevolg.

SPECIFICATIES
8-2
8

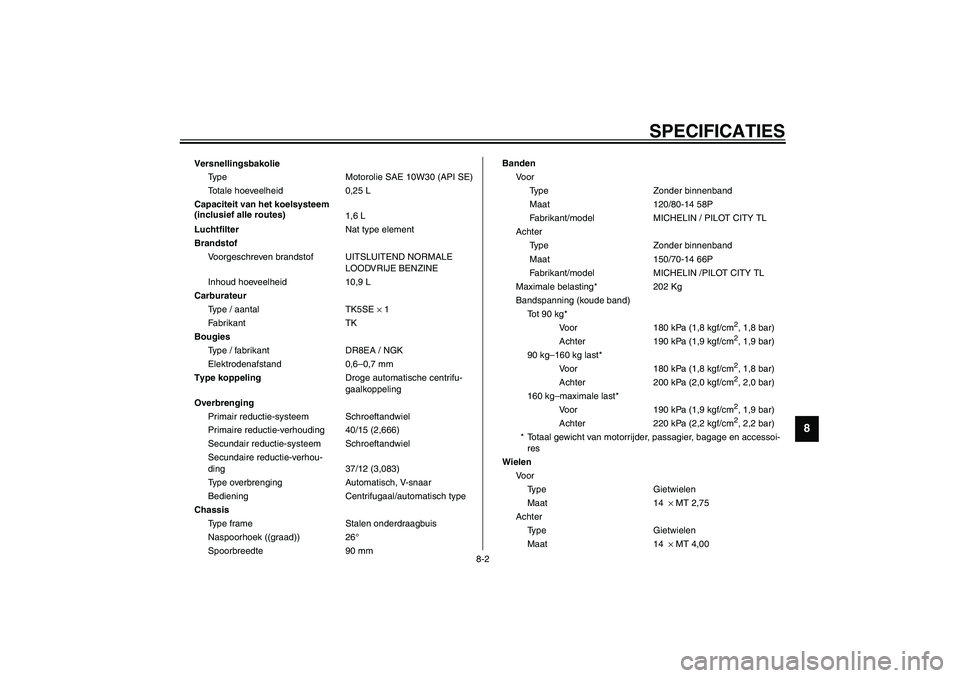

Versnellingsbakolie
Type Motorolie SAE 10W30 (API SE)
Totale hoeveelheid 0,25 L
Capaciteit van het koelsysteem
(inclusief alle routes)
1,6 L
LuchtfilterNat type element
Brandstof
Voorgeschreven brandstof UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud hoeveelheid 10,9 L
Carburateur
Type / aantal TK5SE × 1
Fabrikant TK
Bougies
Type / fabrikant DR8EA / NGK
Elektrodenafstand 0,6–0,7 mm
Type koppelingDroge automatische centrifu-
gaalkoppeling
Overbrenging
Primair reductie-systeem Schroeftandwiel
Primaire reductie-verhouding 40/15 (2,666)
Secundair reductie-systeem Schroeftandwiel
Secundaire reductie-verhou-
ding 37/12 (3,083)
Type overbrenging Automatisch, V-snaar
Bediening Centrifugaal/automatisch type
Chassis
Type frame Stalen onderdraagbuis
Naspoorhoek ((graad)) 26°
Spoorbreedte 90 mmBanden
Voor
Type Zonder binnenband
Maat 120/80-14 58P
Fabrikant/model MICHELIN / PILOT CITY TL
Achter
Type Zonder binnenband
Maat 150/70-14 66P
Fabrikant/model MICHELIN /PILOT CITY TL
Maximale belasting* 202 Kg
Bandspanning (koude band)
Tot 90 kg*
Voor 180 kPa (1,8 kgf/cm
2, 1,8 bar)
Achter 190 kPa (1,9 kgf/cm2, 1,9 bar)
90 kg–160 kg last*
Voor 180 kPa (1,8 kgf/cm2, 1,8 bar)
Achter 200 kPa (2,0 kgf/cm2, 2,0 bar)
160 kg–maximale last*
Voor 190 kPa (1,9 kgf/cm2, 1,9 bar)
Achter 220 kPa (2,2 kgf/cm2, 2,2 bar)
* Totaal gewicht van motorrijder, passagier, bagage en accessoi-
res
Wielen
Voor
Type Gietwielen
Maat 14 × MT 2,75
Achter
Type Gietwielen
Maat 14 × MT 4,00

SPECIFICATIES
8-3
8

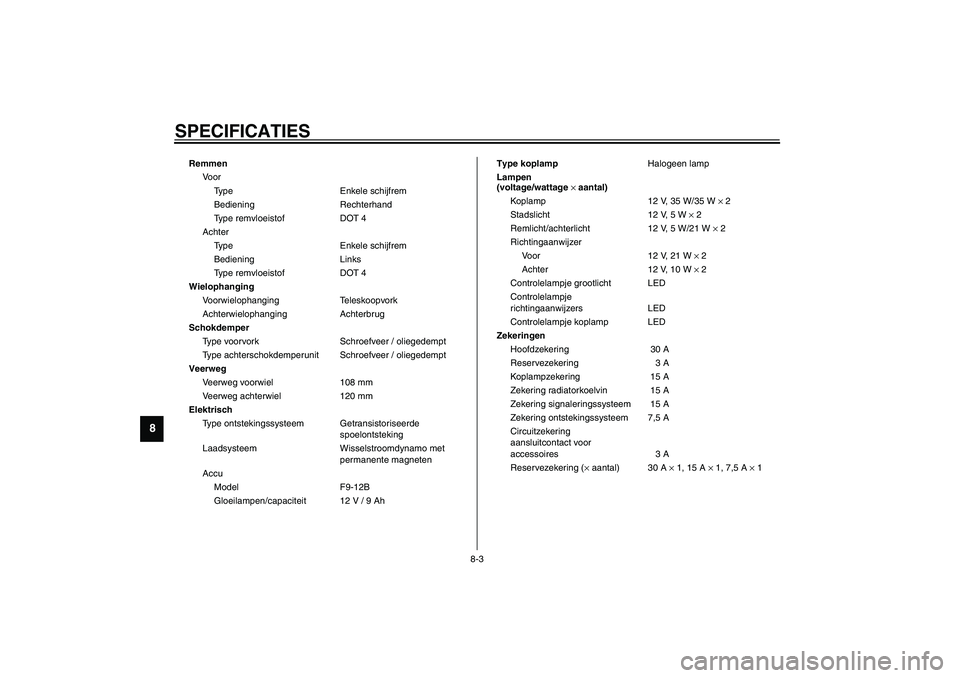

Remmen
Voor
Type Enkele schijfrem
Bediening Rechterhand
Type remvloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Links
Type remvloeistof DOT 4
Wielophanging
Voorwielophanging Teleskoopvork
Achterwielophanging Achterbrug
Schokdemper
Type voorvork Schroefveer / oliegedempt
Type achterschokdemperunit Schroefveer / oliegedempt
Veerweg
Veerweg voorwiel 108 mm
Veerweg achterwiel 120 mm
Elektrisch
Type ontstekingssysteem Getransistoriseerde
spoelontsteking
Laadsysteem Wisselstroomdynamo met
permanente magneten
Accu
Model F9-12B
Gloeilampen/capaciteit 12 V / 9 AhType koplampHalogeen lamp
Lampen
(voltage/wattage × aantal)
Koplamp 12 V, 35 W/35 W × 2
Stadslicht 12 V, 5 W × 2
Remlicht/achterlicht 12 V, 5 W/21 W × 2
Richtingaanwijzer
Voor 12 V, 21 W × 2
Achter 12 V, 10 W × 2
Controlelampje grootlicht LED
Controlelampje
richtingaanwijzers LED
Controlelampje koplamp LED
Zekeringen
Hoofdzekering 30 A
Reservezekering 3 A
Koplampzekering 15 A
Zekering radiatorkoelvin 15 A
Zekering signaleringssysteem 15 A
Zekering ontstekingssysteem 7,5 A
Circuitzekering
aansluitcontact voor
accessoires 3 A
Reservezekering (× aantal) 30 A × 1, 15 A × 1, 7,5 A × 1

SPECIFICATIES
8-4
8
DAU04513

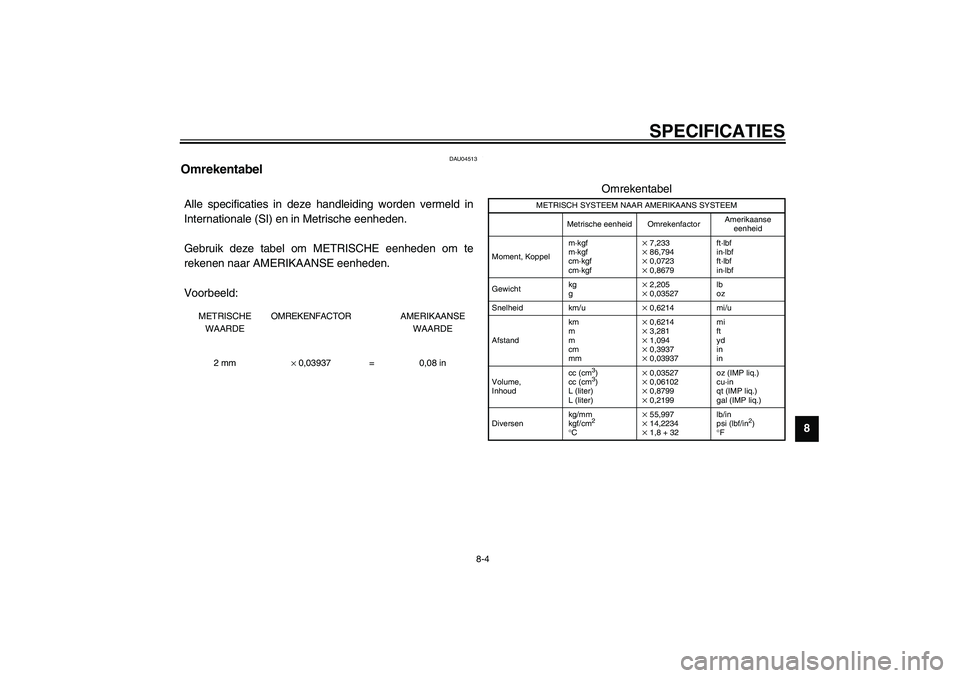

Omrekentabel CS-04DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°
F

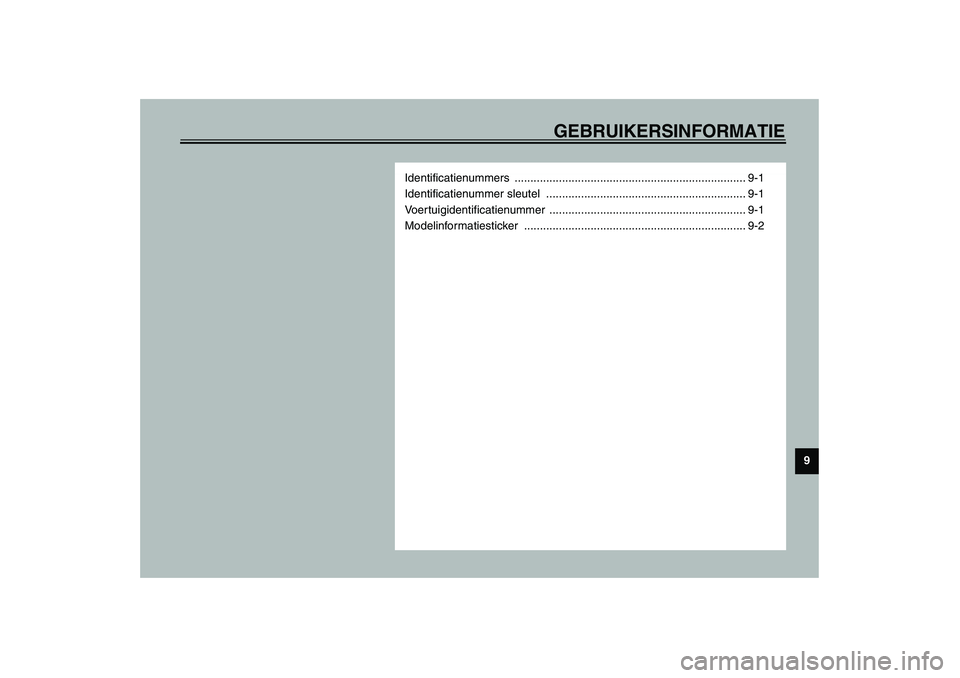

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944

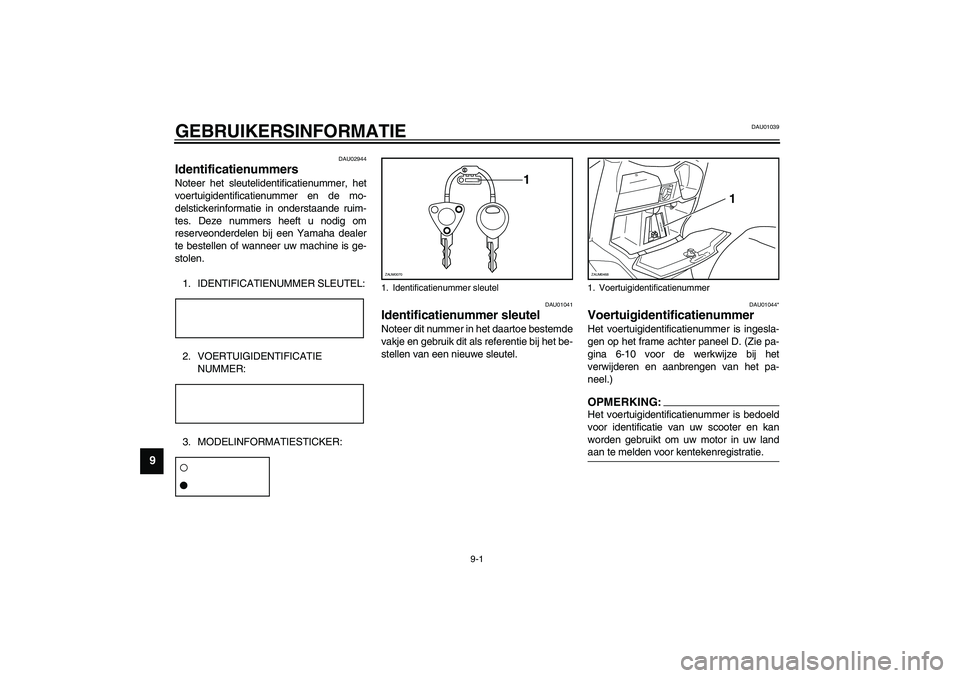

Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01044*
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op het frame achter paneel D. (Zie pa-
gina 6-10 voor de werkwijze bij het
verwijderen en aanbrengen van het pa-
neel.)OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw scooter en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1
ZAUM0070
1. Voertuigidentificatienummer
x
xxxxxxxxx
1
ZAUM0468

GEBRUIKERSINFORMATIE
9-2
9
DAU01278

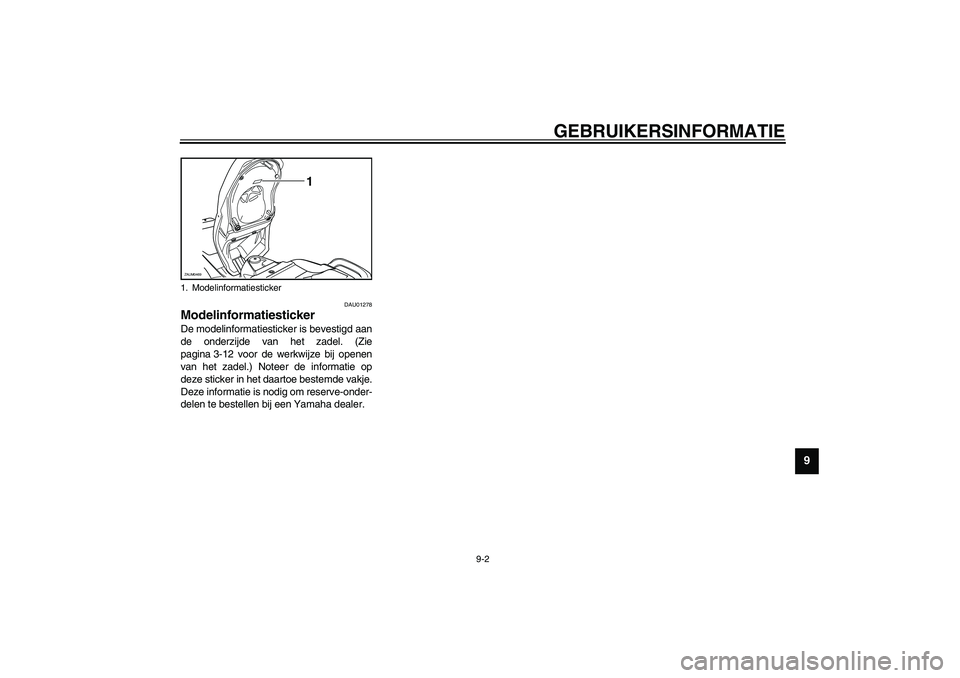

Modelinformatiesticker De modelinformatiesticker is bevestigd aan
de onderzijde van het zadel. (Zie
pagina 3-12 voor de werkwijze bij openen
van het zadel.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer. 1. Modelinformatiesticker
1
ZAUM0469

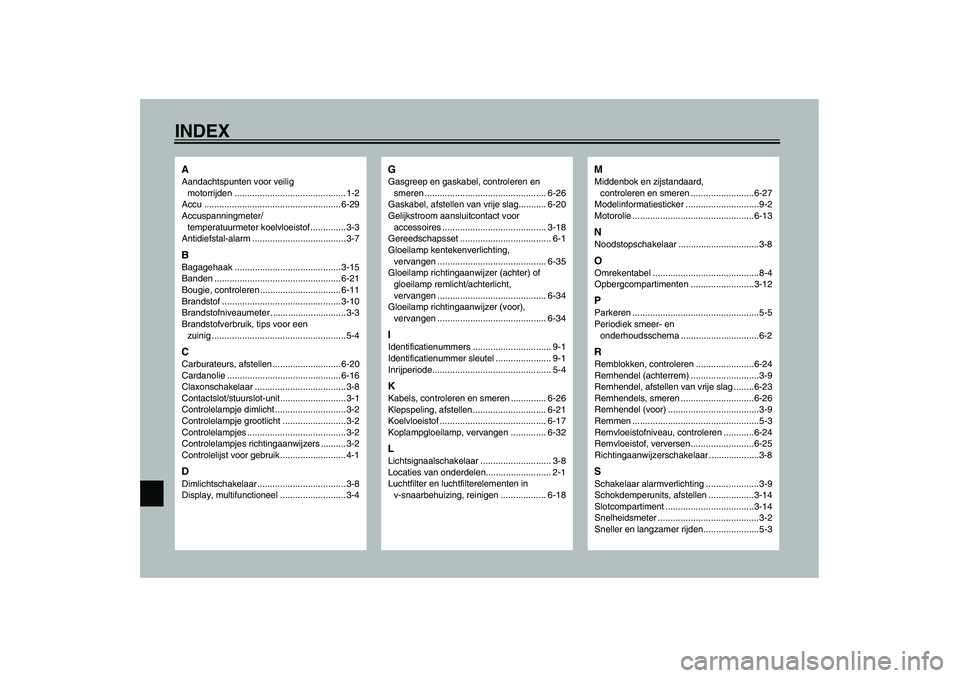

INDEXAAandachtspunten voor veilig
