FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAUM1950

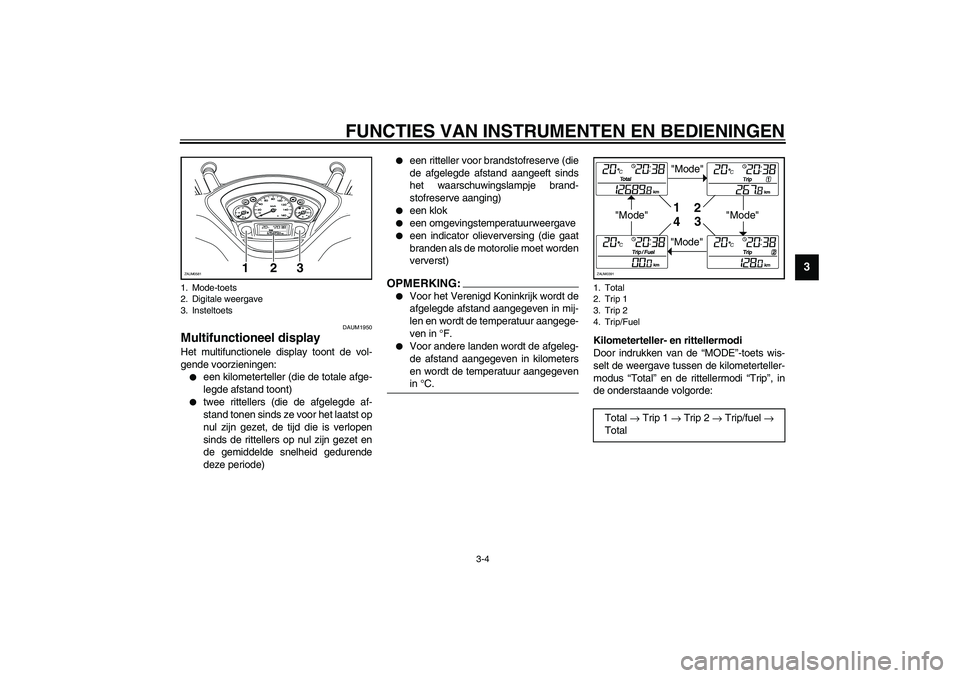

Multifunctioneel display Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand tonen sinds ze voor het laatst op
nul zijn gezet, de tijd die is verlopen
sinds de rittellers op nul zijn gezet en
de gemiddelde snelheid gedurende
deze periode)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)


een klok


een omgevingstemperatuurweergave


een indicator olieverversing (die gaat
branden als de motorolie moet worden
ververst)
OPMERKING:_

Voor het Verenigd Koninkrijk wordt de
afgelegde afstand aangegeven in mij-
len en wordt de temperatuur aangege-
ven in °F.


Voor andere landen wordt de afgeleg-
de afstand aangegeven in kilometers
en wordt de temperatuur aangegeven
in °C.
_
Kilometerteller- en rittellermodi
Door indrukken van de “MODE”-toets wis-
selt de weergave tussen de kilometerteller-
modus “Total” en de rittellermodi “Trip”, in
de onderstaande volgorde:
1. Mode-toets
2. Digitale weergave
3. Insteltoets
1
23
ZAUM0581
1. Total
2. Trip 1
3. Trip 2
4. Trip/FuelTotal
→ Trip 1
→ Trip 2
→ Trip/fuel
→
Total"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
OPMERKING:_

De kilometerteller “Trip/fuel” wordt al-
leen geactiveerd als het waarschu-
wingslampje brandstofniveau gaat
branden.


De kilometerteller “Trip 2” wordt auto-
matisch op nul teruggesteld nadat de
sleutel naar “ ” is gedraai d (2 urŽn) .

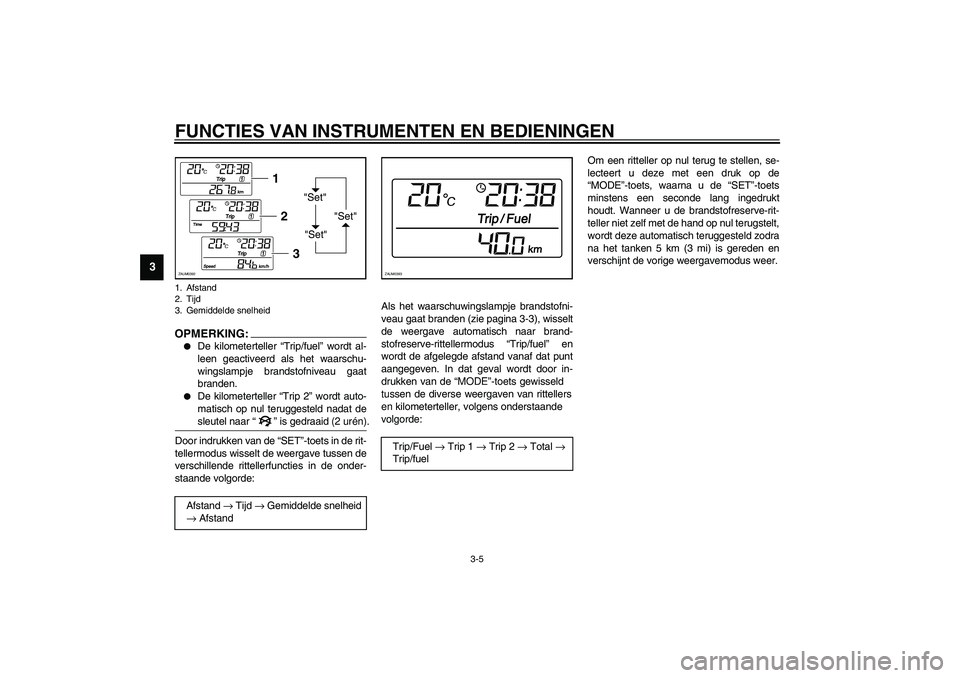

_Door indrukken van de “SET”-toets in de rit-
tellermodus wisselt de weergave tussen de
verschillende rittellerfuncties in de onder-
staande volgorde: Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar brand-
stofreserve-rittellermodus “Trip/fuel” en
wordt de afgelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door in-
d
rukken van de “ MODE ”-toets g ewiss eld
tus sen de diverse weergaven van ritt ellers
en kilom eterte ller, vo lgens onderstaande
volg ord e: Om een ritteller op nul terug te stellen, se-
lecteert u deze met een druk op de
“MODE”-toets, waarna u de “SET”-toets
minstens een seconde lang ingedrukt
houdt. Wanneer u de brandstofreserve-rit-
teller niet zelf met de hand op nul terugstelt,
wordt deze automatisch teruggesteld zodra
na het tanken 5 km (3 mi) is gereden en
verschijnt de vorige weergavemodus weer.1. Afstand
2. Tijd
3. Gemiddelde snelheidAfstand
→ Tijd
→ Gemiddelde snelheid
→ Afstand
"Set"
"Set" "Set"
12
3
ZAUM0392
Trip/Fuel
→ Trip 1
→ Trip 2
→ Total
→
Trip/fuelZAUM0393

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3

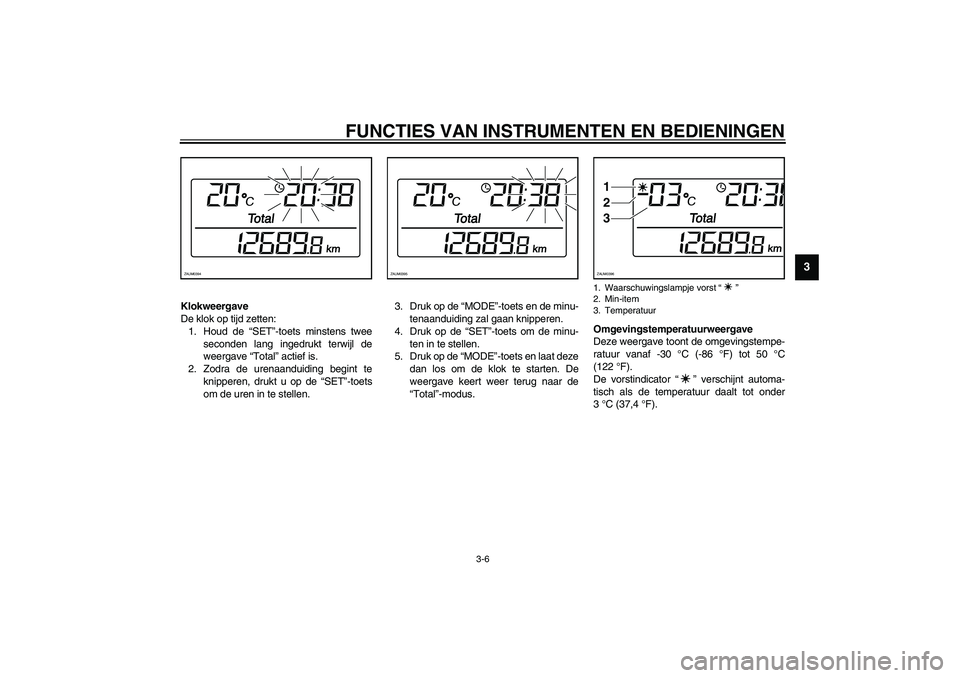

Klokweergave
De klok op tijd zetten:
1. Houd de “SET”-toets minstens twee
seconden lang ingedrukt terwijl de
weergave “Total” actief is.
2. Zodra de urenaanduiding begint te
knipperen, drukt u op de “SET”-toets
om de uren in te stellen.3. Druk op de “MODE”-toets en de minu-
tenaanduiding zal gaan knipperen.
4. Druk op de “SET”-toets om de minu-
ten in te stellen.
5. Druk op de “MODE”-toets en laat deze
dan los om de klok te starten. De
weergave keert weer terug naar de
“Total”-modus.Omgevingstemperatuurweergave
Deze weergave toont de omgevingstempe-
ratuur vanaf -30 °C (-86 °F) tot 50 °C
(122°F).
De vorstindicator “” verschijnt automa-
tisch als de temperatuur daalt tot onder
3°C (37,4 °F).ZAUM0394
ZAUM0395
1. Waarschuwingslampje vorst “”
2. Min-item
3. Temperatuur1
2
3ZAUM0396

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3

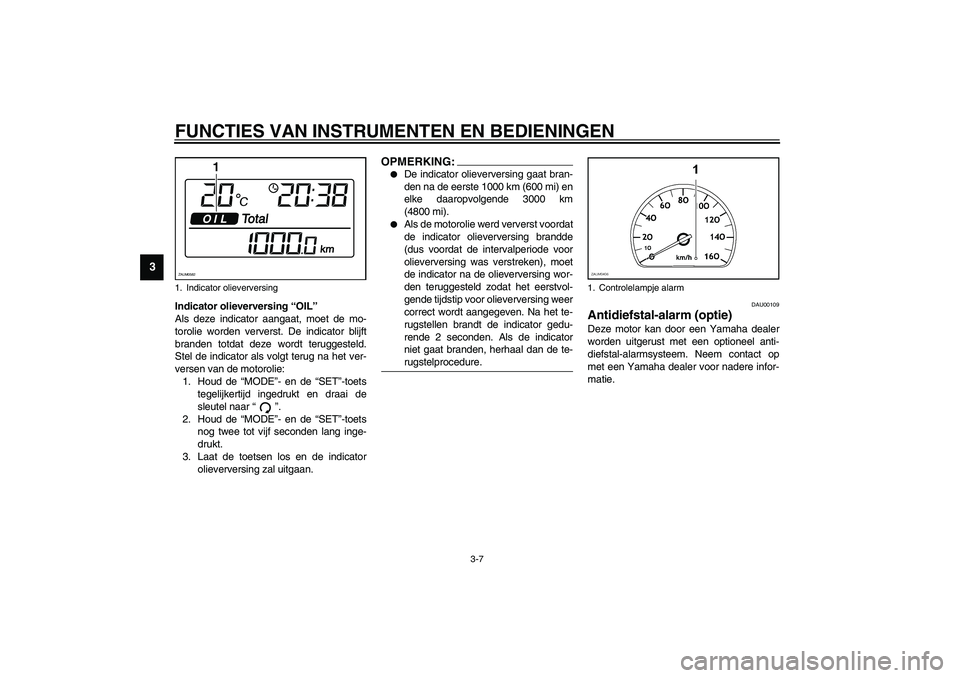

Indicator olieverversing “OIL”
Als deze indicator aangaat, moet de mo-
torolie worden ververst. De indicator blijft
branden totdat deze wordt teruggesteld.
Stel de indicator als volgt terug na het ver-
versen van de motorolie:
1. Houd de “MODE”- en de “SET”-toets
tegelijkertijd ingedrukt en draai de
sleutel naar “”.
2. Houd de “MODE”- en de “SET”-toets
nog twee tot vijf seconden lang inge-
drukt.
3. Laat de toetsen los en de indicator
olieverversing zal uitgaan.
OPMERKING:_

De indicator olieverversing gaat bran-
den na de eerste 1000 km (600 mi) en
elke daaropvolgende 3000 km
(4800 mi).


Als de motorolie werd ververst voordat
de indicator olieverversing brandde
(dus voordat de intervalperiode voor
olieverversing was verstreken), moet
de indicator na de olieverversing wor-
den teruggesteld zodat het eerstvol-
gende tijdstip voor olieverversing weer
correct wordt aangegeven. Na het te-
rugstellen brandt de indicator gedu-
rende 2 seconden. Als de indicator
niet gaat branden, herhaal dan de te-
rugstelprocedure.
_
DAU00109
Antidiefstal-alarm (optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel anti-
diefstal-alarmsysteem. Neem contact op
met een Yamaha dealer voor nadere infor-
matie.
1. Indicator olieverversing
1
ZAUM0582
1. Controlelampje alarm

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
DAU00118

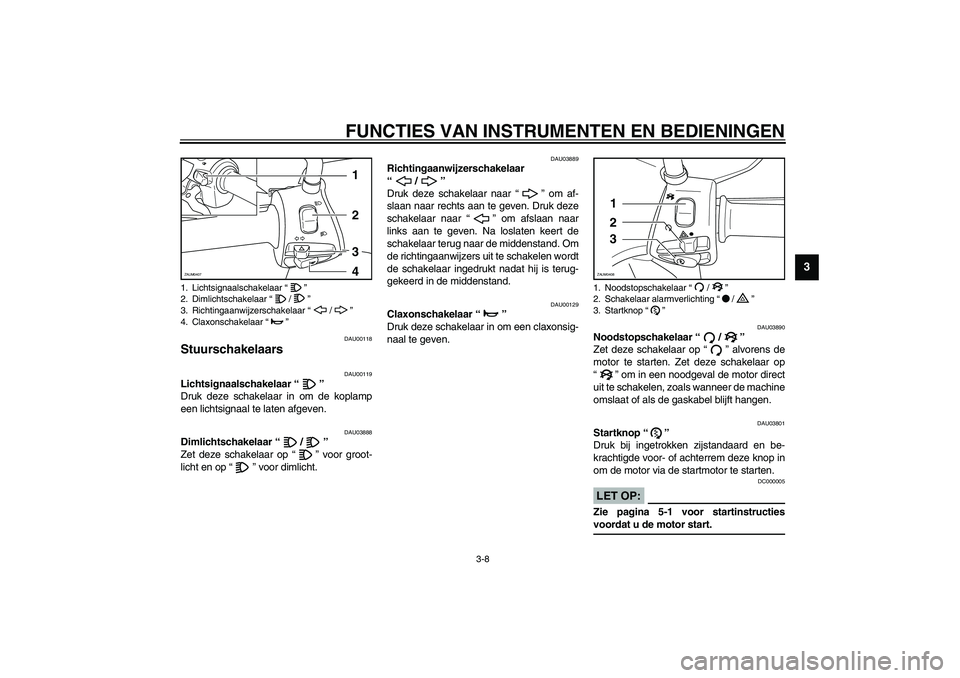

Stuurschakelaars
DAU00119
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU03888
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor groot-
licht en op “” voor dimlicht.
DAU03889
Richtingaanwijzerschakelaar
“/”
Druk deze schakelaar naar “” om af-
slaan naar rechts aan te geven. Druk deze
schakelaar naar “” om afslaan naar
links aan te geven. Na loslaten keert de
schakelaar terug naar de middenstand. Om
de richtingaanwijzers uit te schakelen wordt
de schakelaar ingedrukt nadat hij is terug-
gekeerd in de middenstand.
DAU00129
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.

DAU03890
Noodstopschakelaar “/”
Zet deze schakelaar op “” alvorens de
motor te starten. Zet deze schakelaar op
“” om in een noodgeval de motor direct
uit te schakelen, zoals wanneer de machine
omslaat of als de gaskabel blijft hangen.
DAU03801
Startknop “”
Druk bij ingetrokken zijstandaard en be-
krachtigde voor- of achterrem deze knop in
om de motor via de startmotor te starten.
DC000005
LET OP:_ Zie pagina 5-1 voor startinstructies
voordat u de motor start. _
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Richtingaanwijzerschakelaar “/”
4. Claxonschakelaar “”
1234
ZAUM0407
1. Noodstopschakelaar “/”
2. Schakelaar alarmverlichting “/”
3. Startknop “”
1
2
3
ZAUM0408

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAUM0111

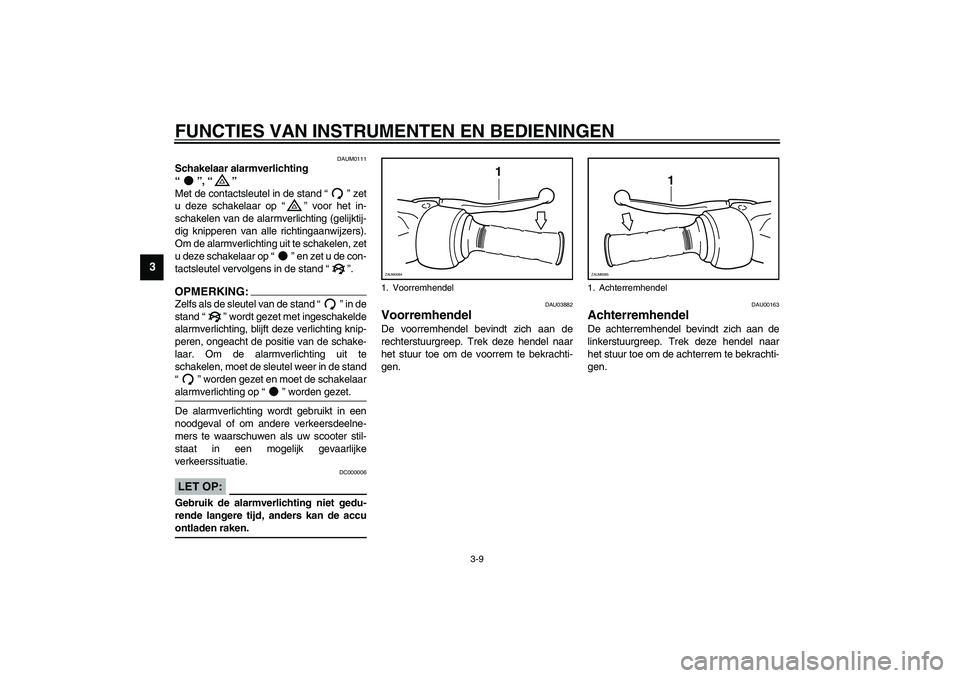

Schakelaar alarmverlichting
“”, “”
Met de contactsleutel in de stand “” zet
u deze schakelaar op “” voor het in-
schakelen van de alarmverlichting (gelijktij-
dig knipperen van alle richtingaanwijzers).
Om de alarmverlichting uit te schakelen, zet
u deze schakelaar op “” en zet u de con-
tactsleutel vervolgens in de stand “”.OPMERKING:_ Zelfs als de sleutel van de stand “” in de
stand “” wordt gezet met ingeschakelde
alarmverlichting, blijft deze verlichting knip-
peren, ongeacht de positie van de schake-
laar. Om de alarmverlichting uit te
schakelen, moet de sleutel weer in de stand
“” worden gezet en moet de schakelaar
alarmverlichting op “” worden gezet. _De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw scooter stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
DC000006
LET OP:_ Gebruik de alarmverlichting niet gedu-
rende langere tijd, anders kan de accu
ontladen raken. _
DAU03882
Voorremhendel De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
DAU00163
Achterremhendel De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar
het stuur toe om de achterrem te bekrachti-
gen.
1. Voorremhendel
1
ZAUM0084
1. Achterremhendel
1
ZAUM0085

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU00176*

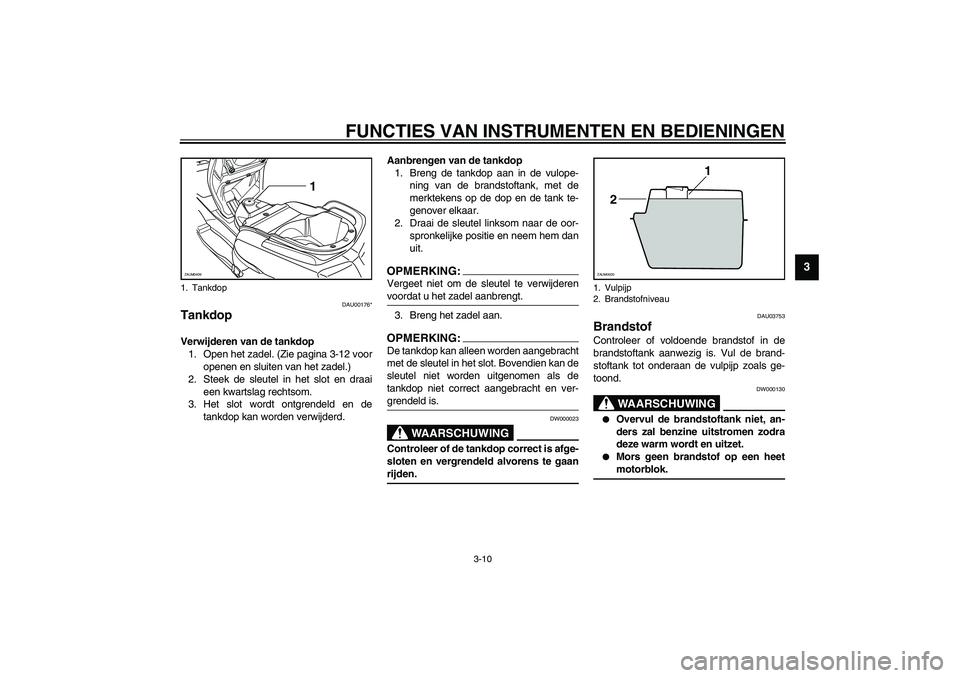

Tankdop Verwijderen van de tankdop
1. Open het zadel. (Zie pagina 3-12 voor
openen en sluiten van het zadel.)
2. Steek de sleutel in het slot en draai
een kwartslag rechtsom.
3. Het slot wordt ontgrendeld en de
tankdop kan worden verwijderd.Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank, met de
merktekens op de dop en de tank te-
genover elkaar.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem hem dan
uit.
OPMERKING:Vergeet niet om de sleutel te verwijderen
voordat u het zadel aanbrengt.3. Breng het zadel aan.OPMERKING:_ De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-
grendeld is. _
DW000023
WAARSCHUWING
_ Controleer of de tankdop correct is afge-
sloten en vergrendeld alvorens te gaan
rijden. _
DAU03753
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
DW000130
WAARSCHUWING
_

Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heet
motorblok.
_
1. Tankdop
1
ZAUM0409
1. Vulpijp
2. Brandstofniveau
1
2
ZAUM0020

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU00185

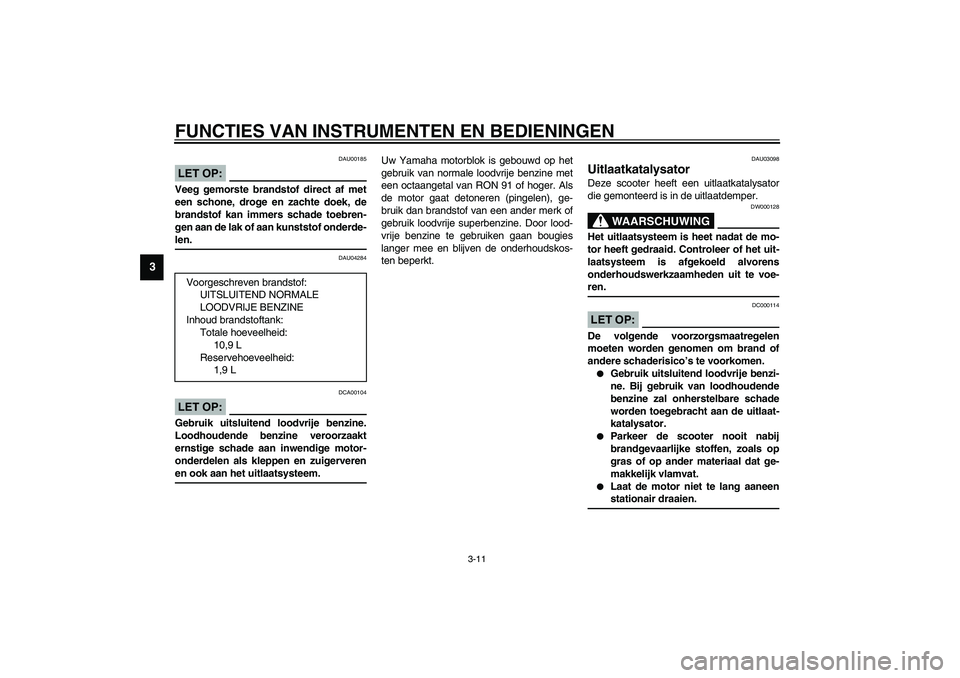

LET OP:_ Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-
len. _
DAU04284
DCA00104
LET OP:_ Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem. _
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan brandstof van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt.
DAU03098
Uitlaatkatalysator Deze scooter heeft een uitlaatkatalysator
die gemonteerd is in de uitlaatdemper.
DW000128
WAARSCHUWING
_ Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-
ren. _
DC000114
LET OP:_ De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de scooter nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneen
stationair draaien.
_
Voorgeschreven brandstof:
UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
Totale hoeveelheid:
10,9 L
Reservehoeveelheid:
1,9 L

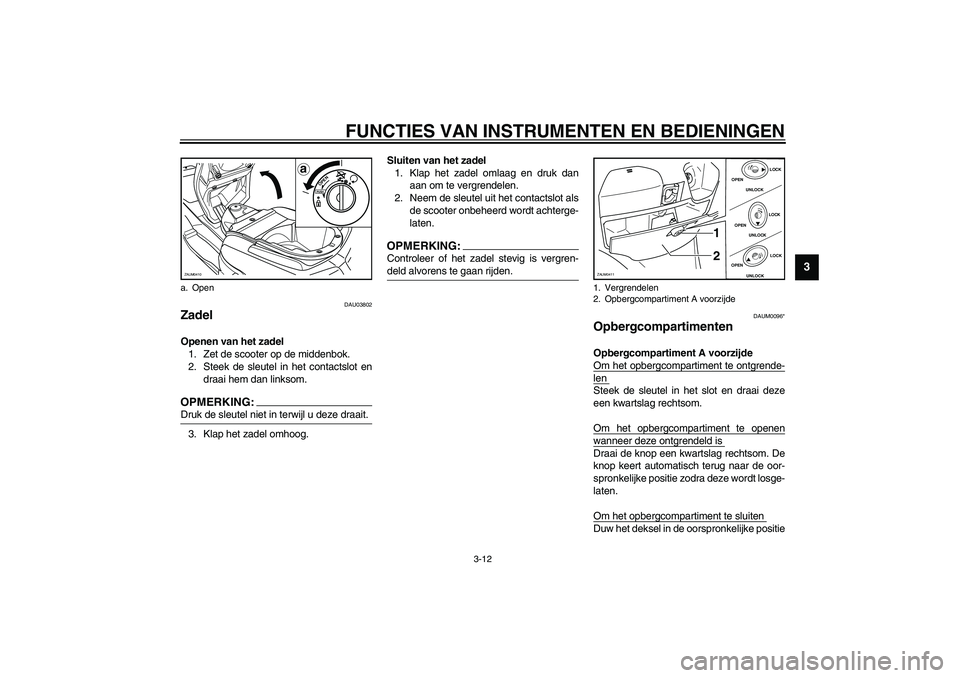

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU03802
Zadel Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai hem dan linksom.OPMERKING:_ Druk de sleutel niet in terwijl u deze draait. _3. Klap het zadel omhoog.Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als
de scooter onbeheerd wordt achterge-
laten.
OPMERKING:_ Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden. _
DAUM0096*
OpbergcompartimentenOpbergcompartiment A voorzijde
Om het opbergcompartiment te ontgrende-len Steek de sleutel in het slot en draai deze
een kwartslag rechtsom.
Om het opbergcompartiment te openenwanneer deze ontgrendeld is Draai de knop een kwartslag rechtsom. De
knop keert automatisch terug naar de oor-
spronkelijke positie zodra deze wordt losge-
laten.
Om het opbergcompartiment te sluiten Duw het deksel in de oorspronkelijke positie
a. Open
PUSHOPEN
a
ZAUM0410
1. Vergrendelen
2. Opbergcompartiment A voorzijde
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2
ZAUM0411

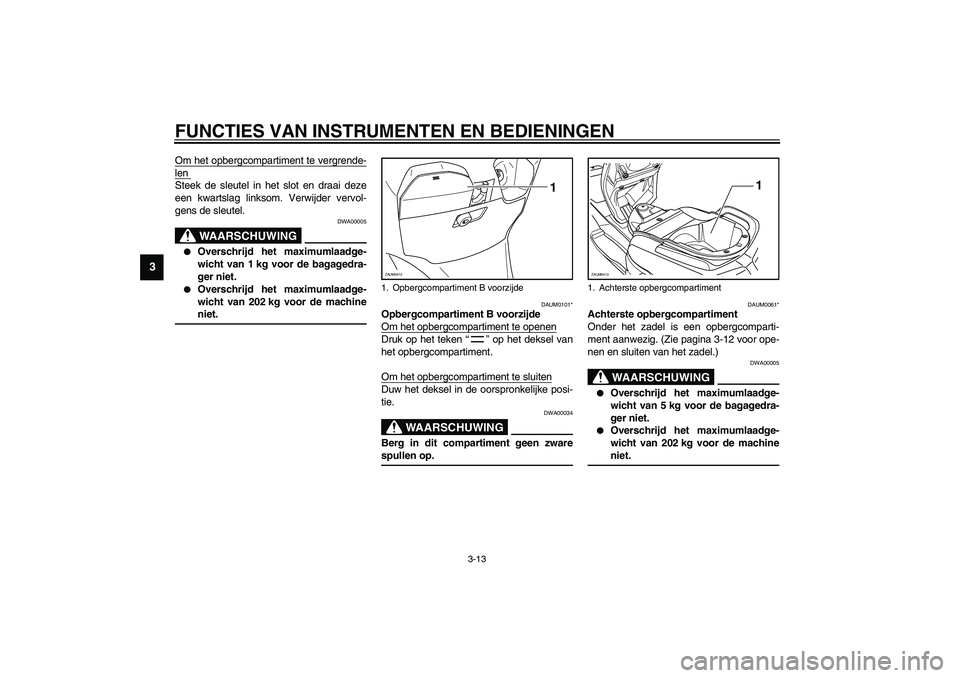

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
Om het opbergcompartiment te vergrende-len Steek de sleutel in het slot en draai deze
een kwartslag linksom. Verwijder vervol-
gens de sleutel.
DWA00005
WAARSCHUWING
_

Overschrijd het maximumlaadge-
wicht van 1 kg voor de bagagedra-
ger niet.


Overschrijd het maximumlaadge-
wicht van 202 kg voor de machine
niet.
_
DAUM0101*
Opbergcompartiment B voorzijde
Om het opbergcompartiment te openenDruk op het teken “” op het deksel van
het opbergcompartiment.
Om het opbergcompartiment te sluitenDuw het deksel in de oorspronkelijke posi-
tie.
DWA00034
WAARSCHUWING
_ Berg in dit compartiment geen zware
spullen op. _
DAUM0061*
Achterste opbergcompartiment
Onder het zadel is een opbergcomparti-
ment aanwezig. (Zie pagina 3-12 voor ope-
nen en sluiten van het zadel.)
DWA00005
WAARSCHUWING
_

Overschrijd het maximumlaadge-
wicht van 5 kg voor de bagagedra-
ger niet.


Overschrijd het maximumlaadge-
wicht van 202 kg voor de machine
niet.
_
1. Opbergcompartiment B voorzijde
1
ZAUM0412
1. Achterste opbergcompartiment
1
ZAUM0413
