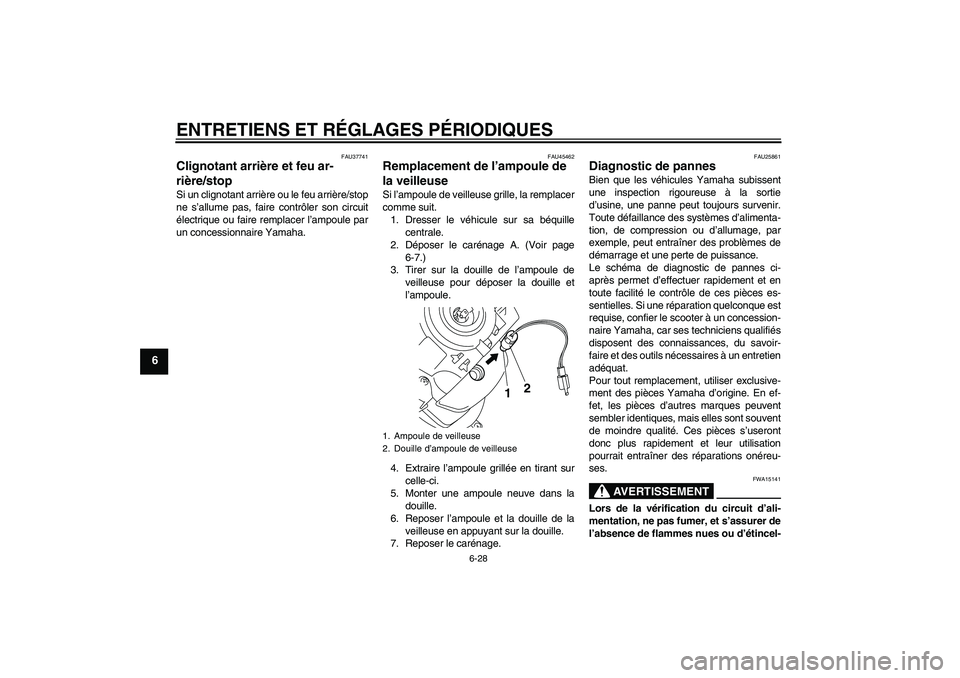

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
FAU37741
Clignotant arrière et feu ar-
rière/stop Si un clignotant arrière ou le feu arrière/stop
ne s’allume pas, faire contrôler son circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.
FAU45462
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le carénage A. (Voir page
6-7.)
3. Tirer sur la douille de l’ampoule de
veilleuse pour déposer la douille et
l’ampoule.
4. Extraire l’ampoule grillée en tirant sur
celle-ci.
5. Monter une ampoule neuve dans la
douille.
6. Reposer l’ampoule et la douille de la
veilleuse en appuyant sur la douille.
7. Reposer le carénage.
FAU25861
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le scooter à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien
adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Ampoule de veilleuse
2. Douille d’ampoule de veilleuse
12
U4P7F2F0.book Page 28 Wednesday, August 19, 2009 9:46 AM

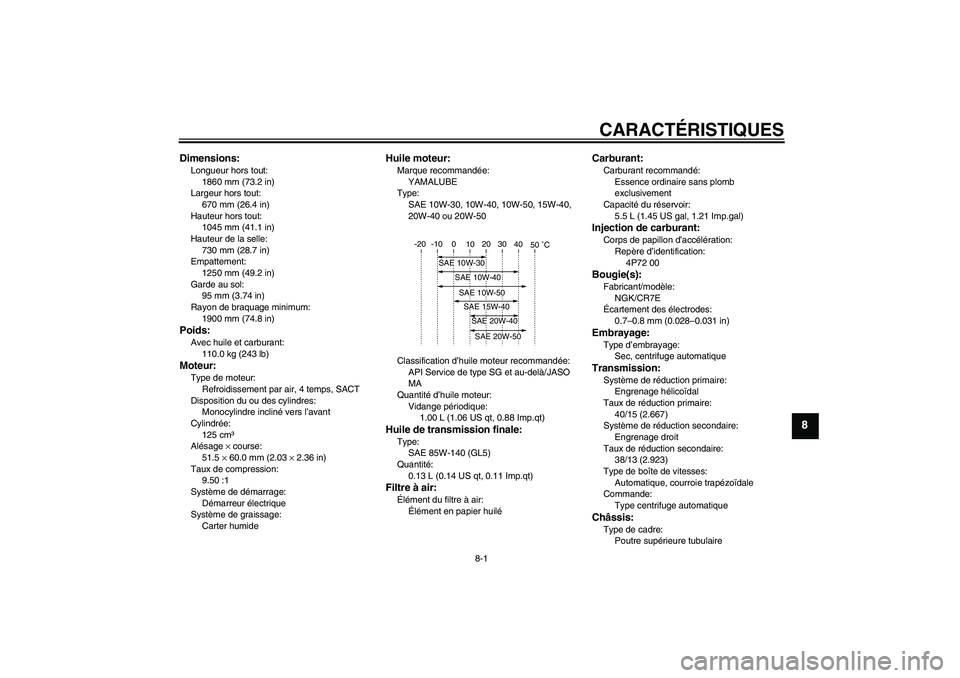

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
1860 mm (73.2 in)
Largeur hors tout:
670 mm (26.4 in)
Hauteur hors tout:
1045 mm (41.1 in)
Hauteur de la selle:
730 mm (28.7 in)
Empattement:
1250 mm (49.2 in)
Garde au sol:
95 mm (3.74 in)
Rayon de braquage minimum:
1900 mm (74.8 in)Poids:Avec huile et carburant:
110.0 kg (243 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
125 cm³
Alésage × course:
51.5 × 60.0 mm (2.03 × 2.36 in)
Taux de compression:
9.50 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Vidange périodique:
1.00 L (1.06 US qt, 0.88 Imp.qt)Huile de transmission finale:Type:
SAE 85W-140 (GL5)
Quantité:
0.13 L (0.14 US qt, 0.11 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huilé
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
5.5 L (1.45 US gal, 1.21 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
4P72 00Bougie(s):Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Sec, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
40/15 (2.667)
Système de réduction secondaire:
Engrenage droit
Taux de réduction secondaire:
38/13 (2.923)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatiqueChâssis:Type de cadre:
Poutre supérieure tubulaire
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
