CARATTERISTICHE TECNICHE
8-4
8
Batteria
Modello YB16AL-A2
Tensione, capacità12 V, 16 Ah
Tipo di faroLampadina al quarzo (alogena)
Tensione e wattaggio della lampadina ×
×× × quantità
Faro 12 V, 60/55 W × 1
Fanalino
posteriore/freno 12 V, 5/21 W × 2
Indicatori di direzione 12 V, 21 W × 4
Luce posizione ausiliaria 12 V, 3,4 W × 1 (per GB)
12 V, 4 W × 1 (per F, B, I, P)
Luce pannello strumenti 14 V, 3 W × 2
Spia del folle 14 V, 3 W × 1
Spia abbagliante 14 V, 3 W × 1
Spia degli indicatori di
direzione 14 V, 3 W × 1
Spia del livello del carburante 14 V, 3 W × 1
Spia del livello dell’olio 14 V, 3 W × 1
Fusibili
Fusibile principale 30 A
Fusibile del faro 15 A
Fusibile dell’impianto di
segnalazione 10 A
Fusibile della ventola del
radiatore10 A
Fusibile dell’accensione 10 A
U3LRH3.book Page 4 Wednesday, February 19, 2003 1:31 PM
Page 102 of 110
U3LRH3.book Page 5 Wednesday, February 19, 2003 1:31 PM
Page 103 of 110
INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
U3LRH3.book Page 1 Wednesday, February 19, 2003 1:31 PM
Page 104 of 110
9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01042
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla chiave. Riportare questo nu-
mero nell’apposito spazio ed usarlo come
riferimento per ordinare una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:@ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. @
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
U3LRH3.book Page 1 Wednesday, February 19, 2003 1:31 PM
Page 105 of 110
INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU03424
Etichetta del modello L’etichetta del modello è applicata sotto alla
carenatura A. (Vedere pagina 6-6 per le
procedure di rimozione e di installazione
delle carenature). Riportare le informazioni
di questa etichetta nell’apposito spazio.
Queste informazioni sono necessarie per
ordinare i ricambi presso i concessionari
Yamaha.1. Etichetta del modello
U3LRH3.book Page 2 Wednesday, February 19, 2003 1:31 PM
Page 106 of 110

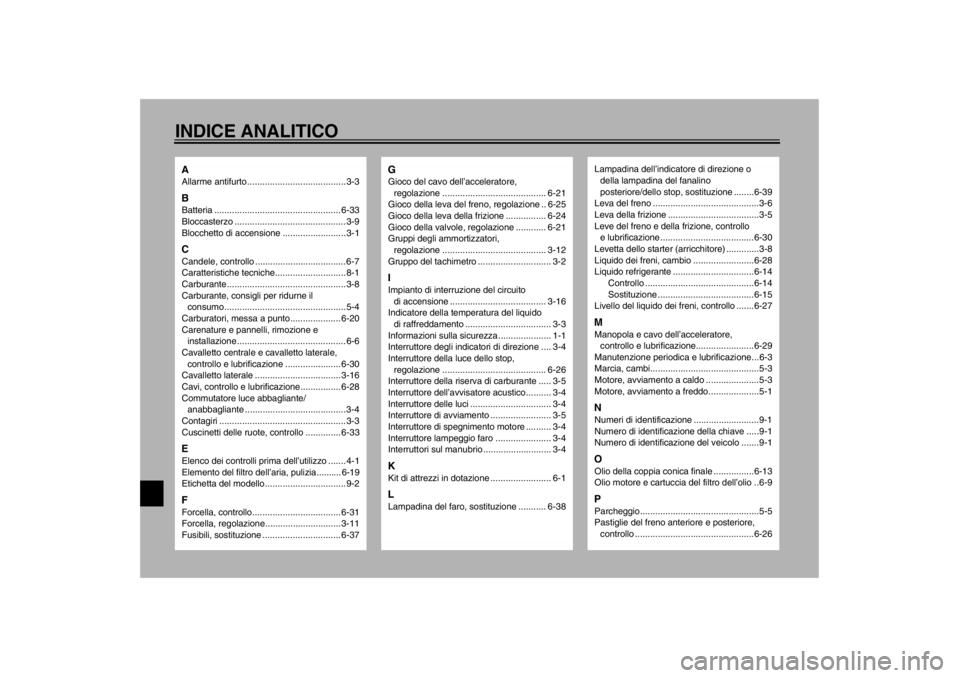

10-INDICE ANALITICOAAllarme antifurto .......................................3-3BBatteria .................................................. 6-33
Bloccasterzo ............................................ 3-9
Blocchetto di accensione .........................3-1CCandele, controllo ....................................6-7
Caratteristiche tecniche............................8-1
Carburante...............................................3-8
Carburante, consigli per ridurne il
consumo................................................5-4
Carburatori, messa a punto.................... 6-20
Carenature e pannelli, rimozione e
installazione ........................................... 6-6
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ...................... 6-30
Cavalletto laterale .................................. 3-16
Cavi, controllo e lubrificazione................ 6-28
Commutatore luce abbagliante/
anabbagliante ........................................3-4
Contagiri ..................................................3-3
Cuscinetti delle ruote, controllo .............. 6-33EElenco dei controlli prima dell’utilizzo .......4-1
Elemento del filtro dell’aria, pulizia .......... 6-19
Etichetta del modello................................9-2FForcella, controllo................................... 6-31
Forcella, regolazione.............................. 3-11
Fusibili, sostituzione ............................... 6-37
GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-21
Gioco della leva del freno, regolazione .. 6-25
Gioco della leva della frizione ................ 6-24
Gioco della valvole, regolazione ............ 6-21
Gruppi degli ammortizzatori,
regolazione ......................................... 3-12
Gruppo del tachimetro ............................. 3-2IImpianto di interruzione del circuito
di accensione ...................................... 3-16
Indicatore della temperatura del liquido
di raffreddamento .................................. 3-3
Informazioni sulla sicurezza ..................... 1-1
Interruttore degli indicatori di direzione .... 3-4
Interruttore della luce dello stop,
regolazione ......................................... 6-26
Interruttore della riserva di carburante ..... 3-5
Interruttore dell’avvisatore acustico.......... 3-4
Interruttore delle luci ................................ 3-4
Interruttore di avviamento ........................ 3-5
Interruttore di spegnimento motore .......... 3-4
Interruttore lampeggio faro ...................... 3-4
Interruttori sul manubrio ........................... 3-4KKit di attrezzi in dotazione ........................ 6-1LLampadina del faro, sostituzione ........... 6-38
Lampadina dell’indicatore di direzione o
della lampadina del fanalino
posteriore/dello stop, sostituzione ........6-39
Leva del freno ..........................................3-6
Leva della frizione ....................................3-5
Leve del freno e della frizione, controllo
e lubrificazione .....................................6-30
Levetta dello starter (arricchitore) .............3-8
Liquido dei freni, cambio ........................6-28
Liquido refrigerante ................................6-14
Controllo ...........................................6-14
Sostituzione ......................................6-15
Livello del liquido dei freni, controllo .......6-27MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-29
Manutenzione periodica e lubrificazione...6-3
Marcia, cambi...........................................5-3
Motore, avviamento a caldo .....................5-3
Motore, avviamento a freddo....................5-1NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio della coppia conica finale ................6-13
Olio motore e cartuccia del filtro dell’olio ..6-9PParcheggio...............................................5-5
Pastiglie del freno anteriore e posteriore,
controllo ...............................................6-26
U3LRH3.book Page 1 Wednesday, February 19, 2003 1:31 PM
Page 107 of 110
INDICE ANALITICO

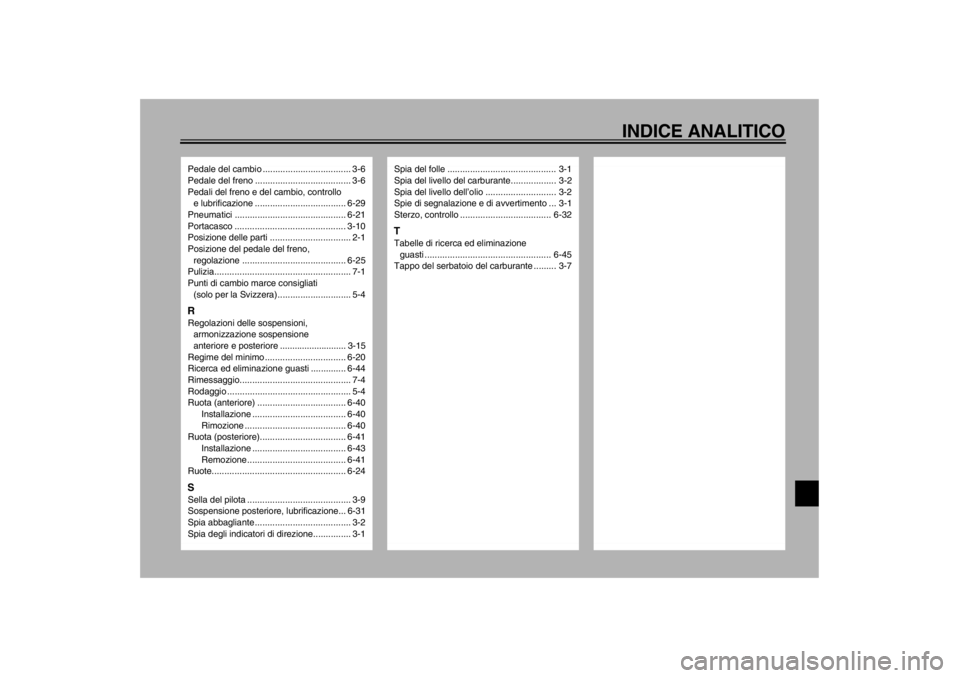

Pedale del cambio ................................... 3-6
