ESP YAMAHA VMAX 2009 Instructieboekje (in Dutch)

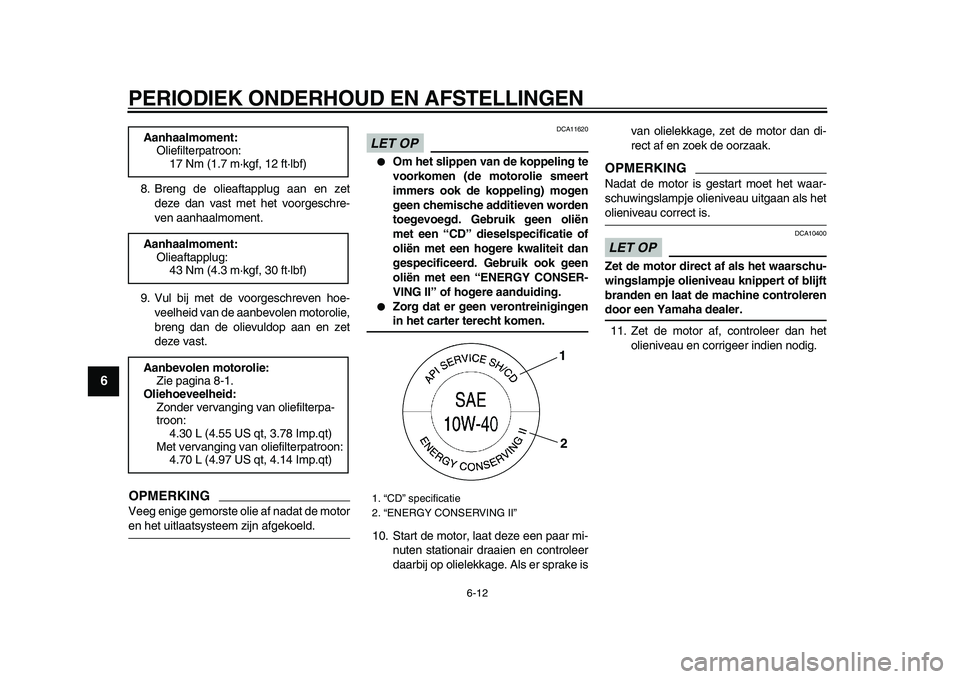

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
1
2
3
4
5
6
7
8
9

8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKING

Veeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.
LET OP

DCA11620

Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen verontreinigingen
in het carter terecht komen.
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake isvan olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING

Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als het
olieniveau correct is.
LET OP

DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controleren
door een Yamaha dealer.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
Aanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 30 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Met vervanging van oliefilterpatroon:
4.70 L (4.97 US qt, 4.14 Imp.qt)

1. “CD” specificatie
2. “ENERGY CONSERVING II”
1
2

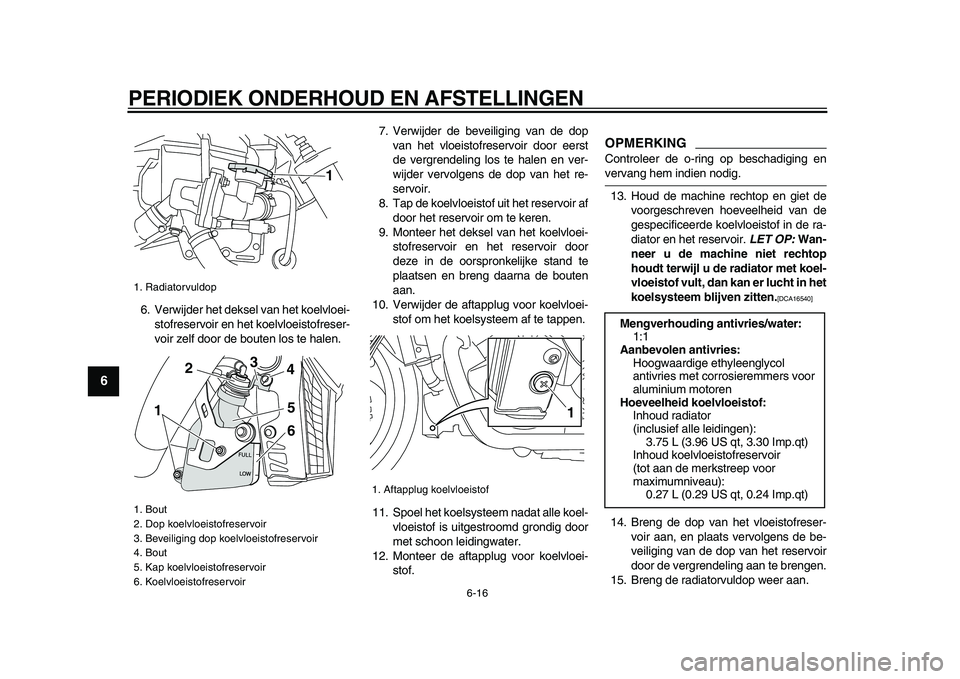

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
1
2
3
4
5
6
7
8
9

6. Verwijder het deksel van het koelvloei-
stofreservoir en het koelvloeistofreser-
voir zelf door de bouten los te halen.7. Verwijder de beveiliging van de dop
van het vloeistofreservoir door eerst
de vergrendeling los te halen en ver-
wijder vervolgens de dop van het re-
servoir.
8. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
9. Monteer het deksel van het koelvloei-
stofreservoir en het reservoir door
deze in de oorspronkelijke stand te
plaatsen en breng daarna de bouten
aan.
10. Verwijder de aftapplug voor koelvloei-
stof om het koelsysteem af te tappen.
11. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
12. Monteer de aftapplug voor koelvloei-
stof.
OPMERKING

Controleer de o-ring op beschadiging en
vervang hem indien nodig.
13. Houd de machine rechtop en giet de
voorgeschreven hoeveelheid van de
gespecificeerde koelvloeistof in de ra-
diator en het reservoir.
LET OP:
Wan-
neer u de machine niet rechtop
houdt terwijl u de radiator met koel-
vloeistof vult, dan kan er lucht in het
koelsysteem blijven zitten.
[DCA16540]

14. Breng de dop van het vloeistofreser-
voir aan, en plaats vervolgens de be-
veiliging van de dop van het reservoir
door de vergrendeling aan te brengen.
15. Breng de radiatorvuldop weer aan.
1. Radiatorvuldop
1. Bout
2. Dop koelvloeistofreservoir
3. Beveiliging dop koelvloeistofreservoir
4. Bout
5. Kap koelvloeistofreservoir
6. Koelvloeistofreservoir
1
5
6
1
2
3
4

1. Aftapplug koelvloeistof
1

Mengverhouding antivries/water:
1:1
Aanbevolen antivries:
Hoogwaardige ethyleenglycol
antivries met corrosieremmers voor
aluminium motoren
Hoeveelheid koelvloeistof:
Inhoud radiator
(inclusief alle leidingen):
3.75 L (3.96 US qt, 3.30 Imp.qt)
Inhoud koelvloeistofreservoir
(tot aan de merkstreep voor
maximumniveau):
0.27 L (0.29 US qt, 0.24 Imp.qt)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
2
3
4
5
67
8
9

DAU23101
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]

DAU23111
Controleren en smeren van
gasgreep en gaskabel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU43600
Controleren en smeren van rem-
en koppelingshendels
Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
Aanbevolen smeermiddel:
Motorolie

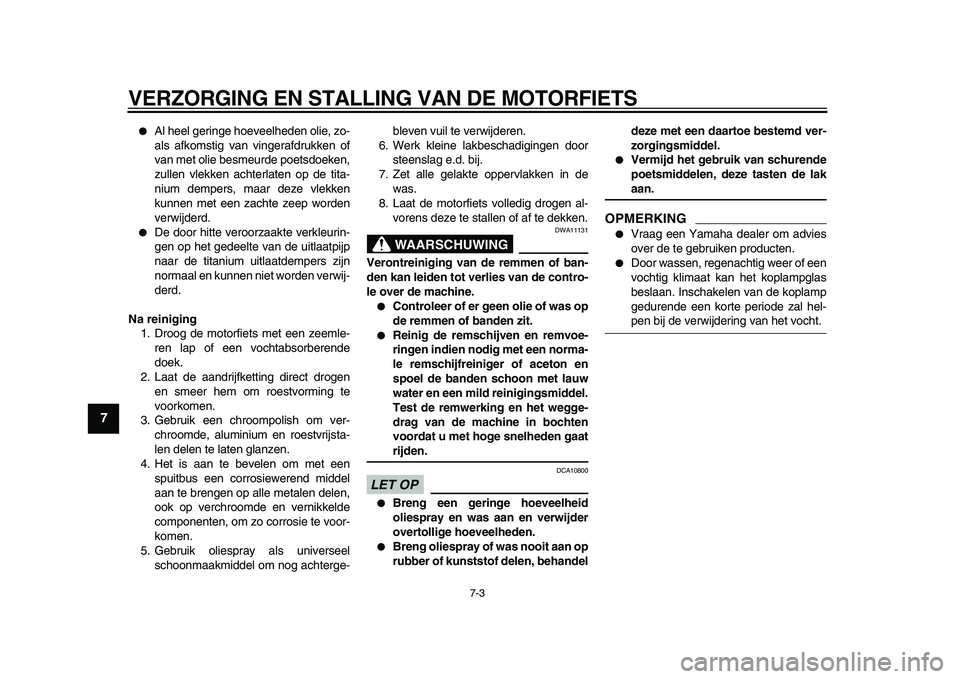

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
1
2
3
4
5
6
7
8
9


Al heel geringe hoeveelheden olie, zo-
als afkomstig van vingerafdrukken of
van met olie besmeurde poetsdoeken,
zullen vlekken achterlaten op de tita-
nium dempers, maar deze vlekken
kunnen met een zachte zeep worden
verwijderd.

De door hitte veroorzaakte verkleurin-
gen op het gedeelte van de uitlaatpijp
naar de titanium uitlaatdempers zijn
normaal en kunnen niet worden verwij-
derd.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen.
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.
WAARSCHUWING

DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit.

Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP

DCA10800

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.

Breng oliespray of was nooit aan op
rubber of kunststof delen, behandeldeze met een daartoe bestemd ver-
zorgingsmiddel.

Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING


Vraag een Yamaha dealer om advies
over de te gebruiken producten.

Door wassen, regenachtig weer of een
vochtig klimaat kan het koplampglas
beslaan. Inschakelen van de koplamp
gedurende een korte periode zal hel-
pen bij de verwijdering van het vocht.
