PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
Verwenden Sie zur Reinigung der Ti-
tan-Schalldämpfer nur einen weichen,
sauberen Lappen oder Schwamm mit
einem milden Reinigungsmittel und
Wasser. Falls die Schalldämpfer je-
doch mit einem milden Reinigungsmit-
tel nicht gründlich genug gereinigt wer-
den können, dürfen auch alkalische
Reinigungsmittel und eine weiche
Bürste benutzt werden.
Verwenden Sie niemals Scheuermittel
oder andere Spezialreiniger, um die
Titan-Schalldämpfer zu reinigen, da
diese die Oberflächenbeschichtung
des Schalldämpfers beschädigen.
Selbst kleinste Mengen von Öl, z.B.
von einem verölten Lappen oder von
öligen Fingerabdrücken, hinterlassen
Flecken auf dem Titan-Schalldämpfer.
Diese können aber mit einem milden
Reinigungsmittel entfernt werden.
Bitte beachten Sie, dass die tempera-
turbedingte Verfärbung des Auspuff-
rohrs, das in die Titan-Schalldämpfer
mündet, normal ist und nicht behoben
werden kann.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen eine Chrompolitur.
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11131
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.
Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEI
S
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.
Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
U2S3G1G0.book Page 3 Thursday, August 6, 2009 12:49 PM
Page 102 of 112

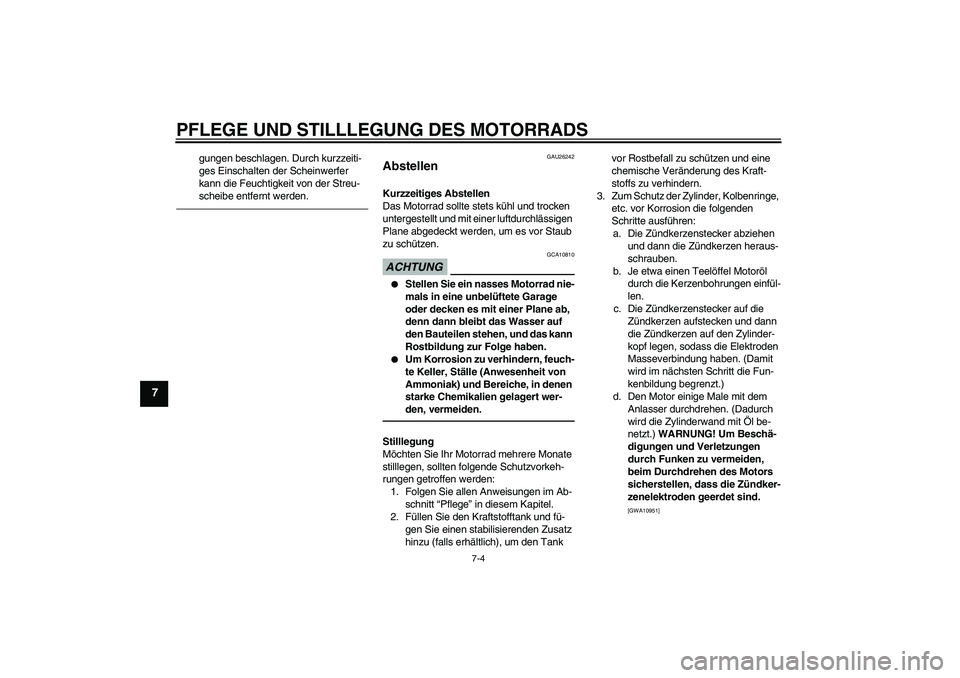

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
GAU26242
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.
[GWA10951]
U2S3G1G0.book Page 4 Thursday, August 6, 2009 12:49 PM
Page 103 of 112

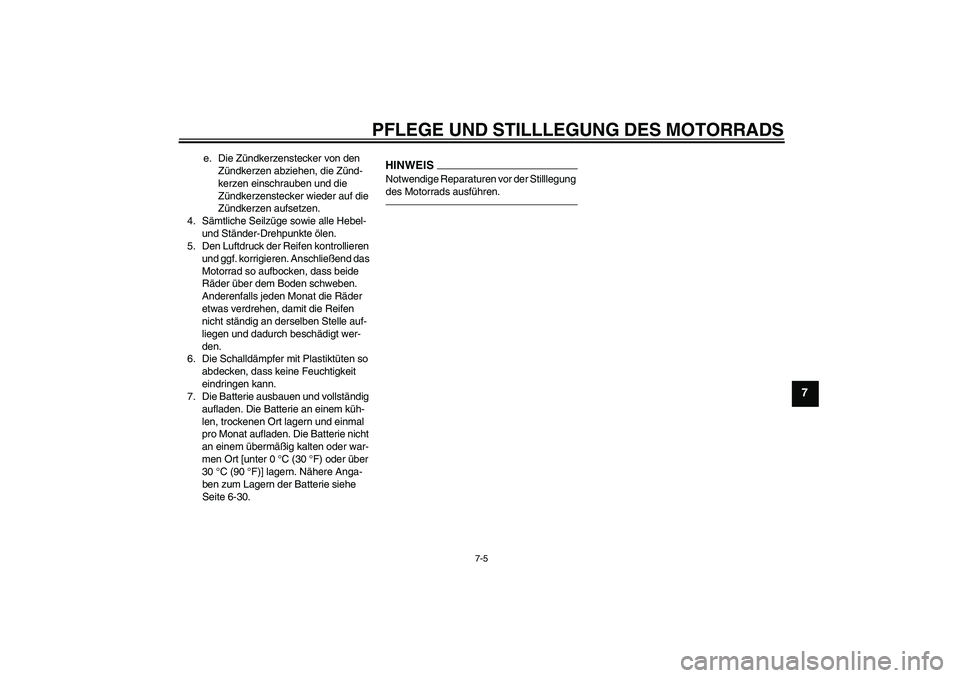

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-30.
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U2S3G1G0.book Page 5 Thursday, August 6, 2009 12:49 PM
Page 104 of 112

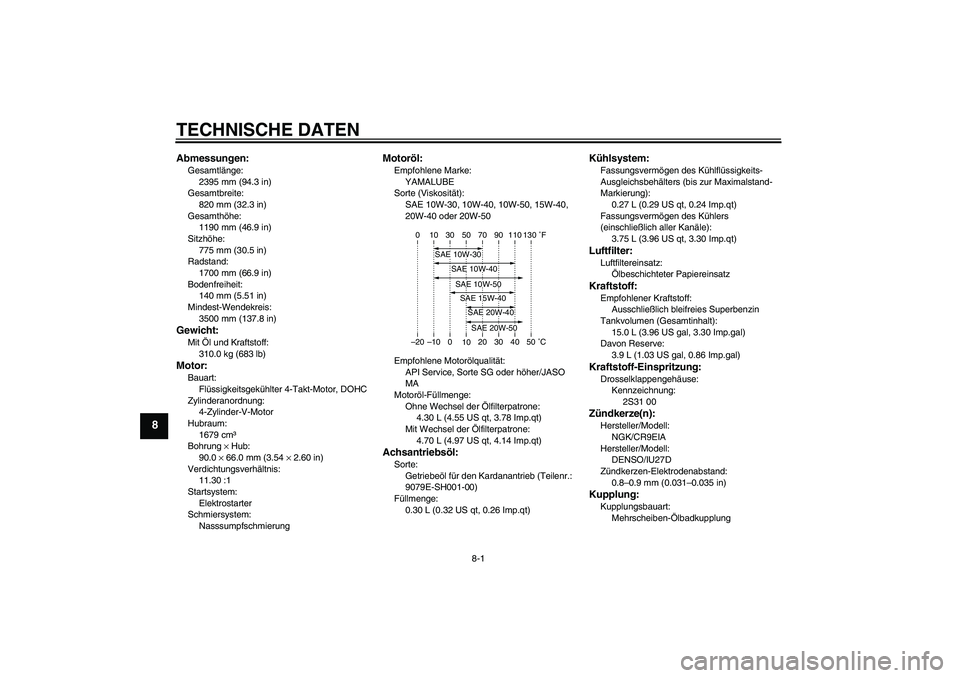

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2395 mm (94.3 in)
Gesamtbreite:
820 mm (32.3 in)
Gesamthöhe:
1190 mm (46.9 in)
Sitzhöhe:
775 mm (30.5 in)
Radstand:
1700 mm (66.9 in)
Bodenfreiheit:
140 mm (5.51 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Mit Öl und Kraftstoff:
310.0 kg (683 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-V-Motor
Hubraum:
1679 cm³
Bohrung × Hub:
90.0 × 66.0 mm (3.54 × 2.60 in)
Verdichtungsverhältnis:
11.30 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.70 L (4.97 US qt, 4.14 Imp.qt)Achsantriebsöl:Sorte:
Getriebeöl für den Kardanantrieb (Teilenr.:
9079E-SH001-00)
Füllmenge:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
3.75 L (3.96 US qt, 3.30 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal, 3.30 Imp.gal)
Davon Reserve:
3.9 L (1.03 US gal, 0.86 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
2S31 00Zündkerze(n):Hersteller/Modell:
NGK/CR9EIA
Hersteller/Modell:
DENSO/IU27D
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3G1G0.book Page 1 Thursday, August 6, 2009 12:49 PM
Page 105 of 112

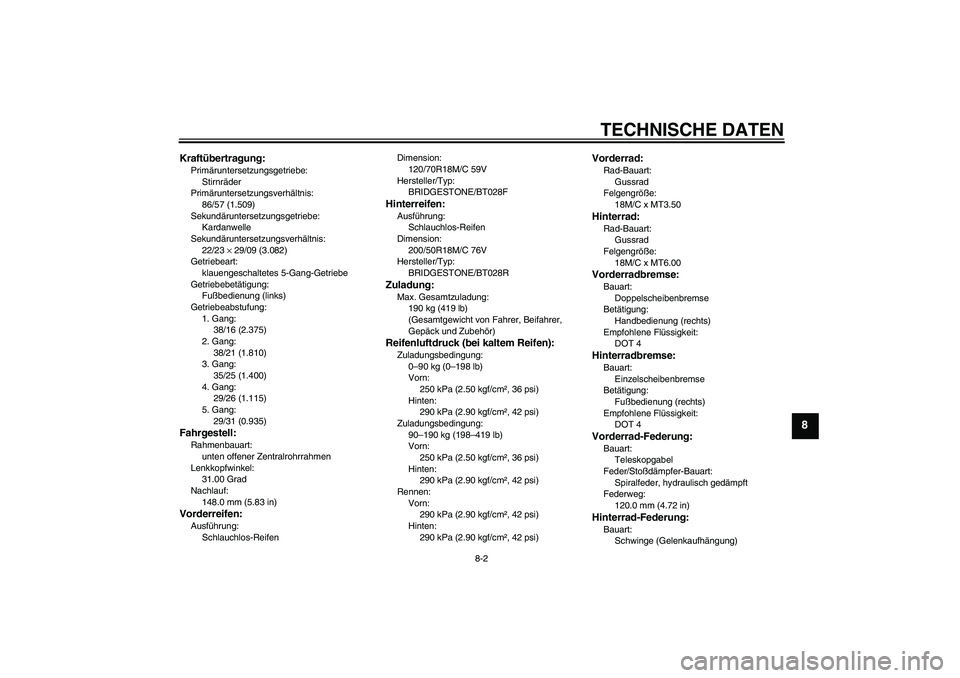

TECHNISCHE DATEN
8-2
8
Kraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/57 (1.509)
Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
22/23 × 29/09 (3.082)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/16 (2.375)
2. Gang:
38/21 (1.810)
3. Gang:
35/25 (1.400)
4. Gang:
29/26 (1.115)
5. Gang:
29/31 (0.935)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
31.00 Grad
Nachlauf:
148.0 mm (5.83 in)Vorderreifen:Ausführung:
Schlauchlos-ReifenDimension:
120/70R18M/C 59V
Hersteller/Typ:
BRIDGESTONE/BT028F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
200/50R18M/C 76V
Hersteller/Typ:
BRIDGESTONE/BT028RZuladung:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
290 kPa (2.90 kgf/cm², 42 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U2S3G1G0.book Page 2 Thursday, August 6, 2009 12:49 PM
Page 106 of 112

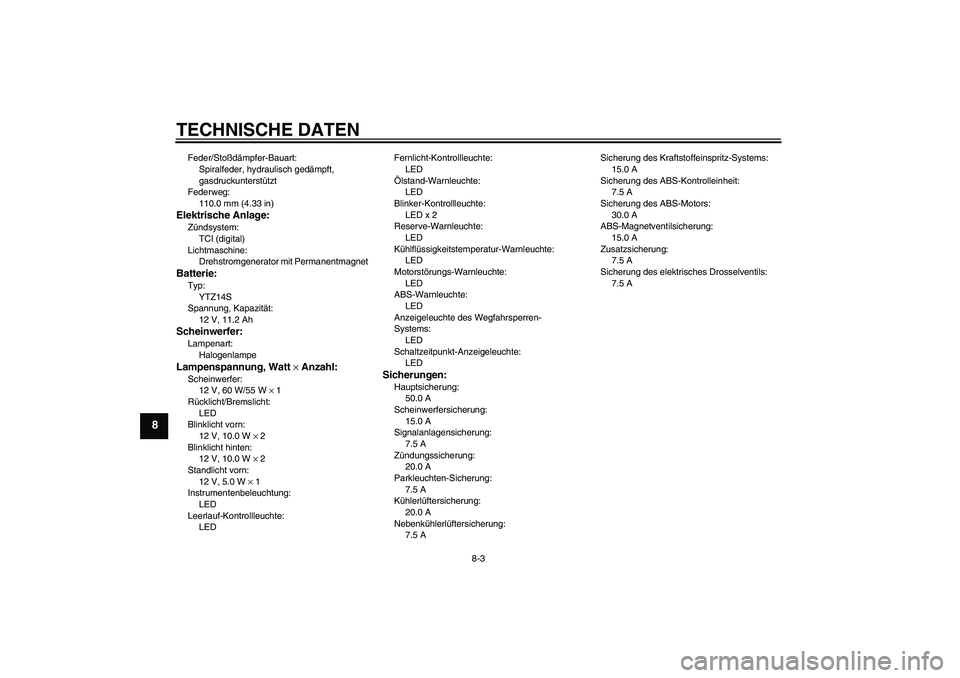

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LEDFernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftersicherung:
20.0 A
Nebenkühlerlüftersicherung:
7.5 ASicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2S3G1G0.book Page 3 Thursday, August 6, 2009 12:49 PM
Page 107 of 112

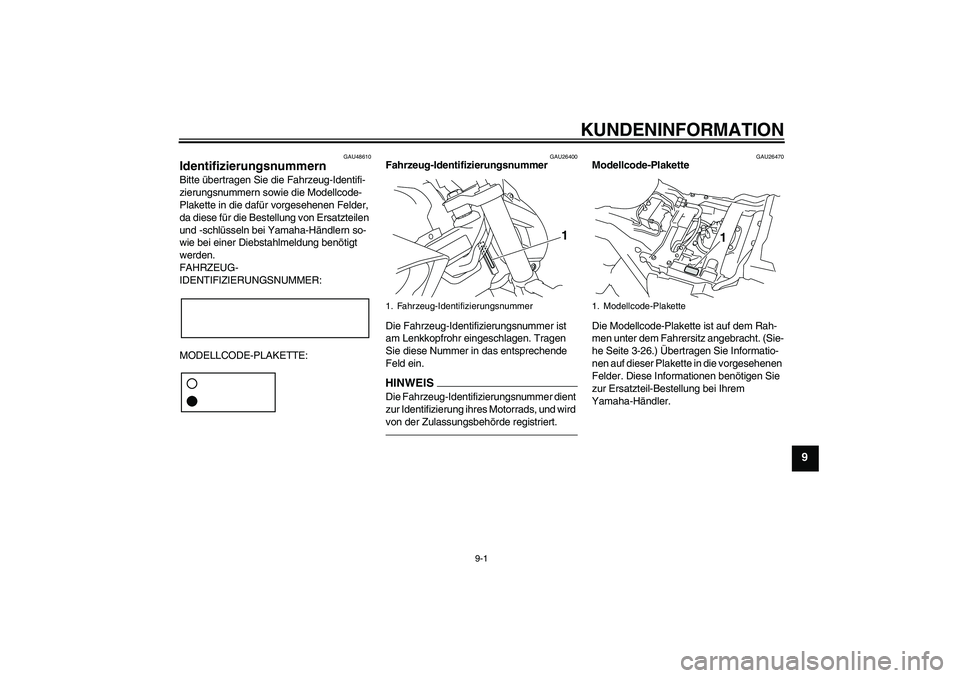

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-26.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U2S3G1G0.book Page 1 Thursday, August 6, 2009 12:49 PM
Page 108 of 112

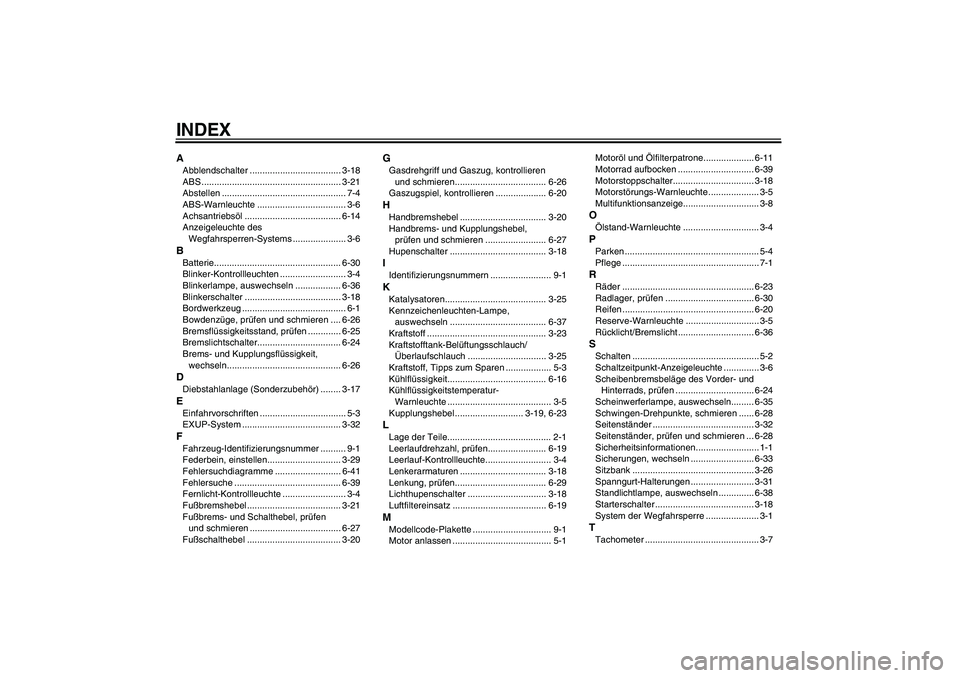

INDEXAAbblendschalter .................................... 3-18
ABS ....................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-6BBatterie.................................................. 6-30
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-18
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen ............. 6-25
Bremslichtschalter................................. 6-24
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-26DDiebstahlanlage (Sonderzubehör) ........ 3-17EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-32FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-26
Gaszugspiel, kontrollieren .................... 6-20HHandbremshebel .................................. 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-27
Hupenschalter ...................................... 3-18IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-25
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-37
Kraftstoff ............................................... 3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-25
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-16
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-5
Kupplungshebel ........................... 3-19, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-19
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-18
Lenkung, prüfen.................................... 6-29
Lichthupenschalter ............................... 3-18
Luftfiltereinsatz ..................................... 6-19MModellcode-Plakette ............................... 9-1
Motor anlassen ....................................... 5-1Motoröl und Ölfilterpatrone.................... 6-11
Motorrad aufbocken .............................. 6-39
Motorstoppschalter................................ 3-18
Motorstörungs-Warnleuchte .................... 3-5
Multifunktionsanzeige.............................. 3-8
OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen .................................................... 6-20
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht .............................. 6-36SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte .............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-24
Scheinwerferlampe, auswechseln......... 6-35
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer ........................................ 3-32
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ......................... 3-31
Standlichtlampe, auswechseln .............. 6-38
Starterschalter ....................................... 3-18
System der Wegfahrsperre ..................... 3-1TTachometer ............................................. 3-7
U2S3G1G0.book Page 1 Thursday, August 6, 2009 12:49 PM
Page 109 of 112

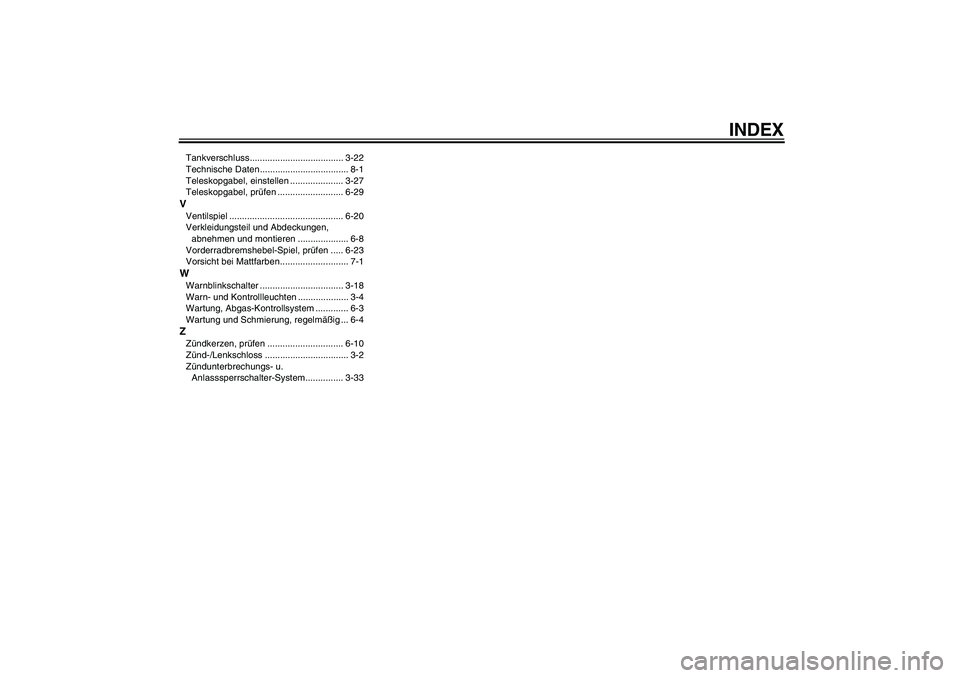

INDEX
Tankverschluss..................................... 3-22
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-27
Teleskopgabel, prüfen .......................... 6-29VVentilspiel ............................................. 6-20
Verkleidungsteil und Abdeckungen,
abnehmen und montieren .................... 6-8
Vorderradbremshebel-Spiel, prüfen ..... 6-23
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-18
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-33
U2S3G1G0.book Page 2 Thursday, August 6, 2009 12:49 PM
Page 110 of 112
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
