display YAMAHA VMAX 2010 Instructieboekje (in Dutch)

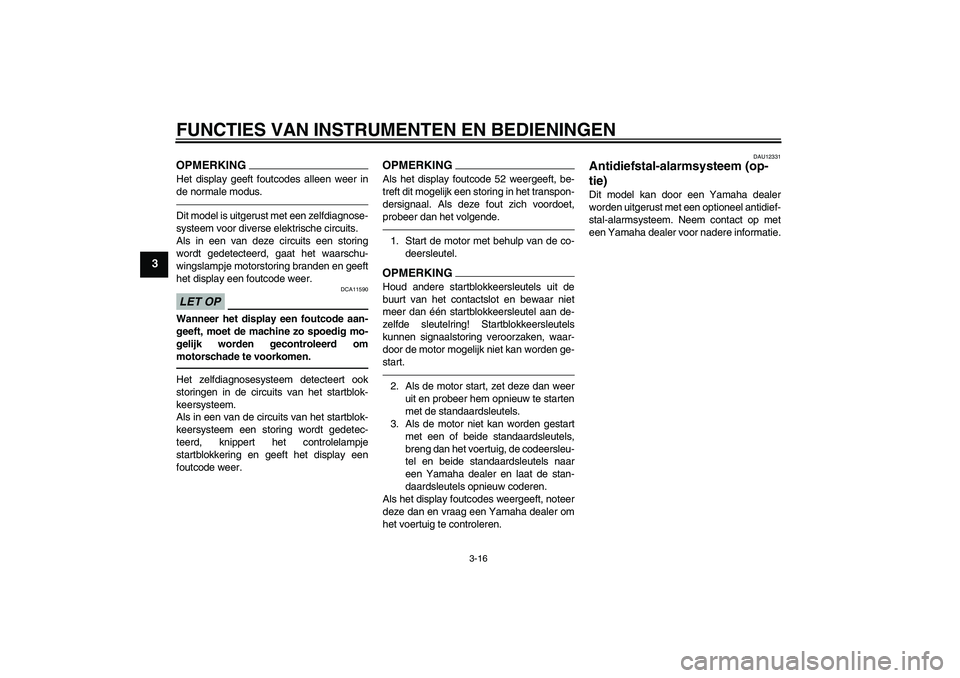

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
OPMERKINGHet display geeft foutcodes alleen weer in
de normale modus.Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het display een foutcode weer.LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in een van de circuits van het startblok-
keersysteem een storing wordt gedetec-
teerd, knippert het controlelampje
startblokkering en geeft het display een
foutcode weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
U2S3D1D0.book Page 16 Friday, August 7, 2009 1:53 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU48710
OPMERKINGDit model is uitgerust met:

een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.


een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de start-
knop om de motor opnieuw te starten.
DAU46532
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-31 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan.

Waarschuwingslampje olieni-
veau


Waarschuwingslampje brand-
stofniveau


Waarschuwingslampje koelvloei-
stoftemperatuur


Waarschuwingslampje motorsto-
ring


ABS-waarschuwingslampje


Controlelampje schakelmoment


Controlelampje startblokkering
U2S3D1D0.book Page 1 Friday, August 7, 2009 1:53 PM

INDEXAABS ....................................................... 3-19
ABS-waarschuwingslampje .................... 3-5
Accu ...................................................... 6-29
Achterbrugscharnierpunten, smeren..... 6-28
Achterlicht/remlichtunit .......................... 6-35
Antidiefstal-alarmsysteem (optie).......... 3-16BBagageriembevestiging ........................ 3-30
Banden.................................................. 6-19
Bougies, controleren ............................... 6-9
Brandstof............................................... 3-22
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CCardanolie............................................. 6-13
Claxonschakelaar ................................. 3-17
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment.............. 3-6
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem ..... 3-6DDimlichtschakelaar ................................ 3-17EEXUP-systeem...................................... 3-30GGasgreep en gaskabel, controleren en
smeren................................................ 6-26
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-36Gloeilamp richtingaanwijzer,
vervangen .......................................... 6-35
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-25
Klepspeling ........................................... 6-19
Koelvloeistof ......................................... 6-15
Koplampgloeilamp, vervangen ............. 6-33
Koppelingshendel ........................ 3-18, 6-22LLichtsignaalschakelaar ......................... 3-17
Luchtfilterelement ................................. 6-18MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-1
Motorolie en oliefilterpatroon ................ 6-10
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-17OOnderhoud, uitstootcontrolesysteem ...... 6-2
Ondersteunen van de motorfiets .......... 6-37PParkeerlichtgloeilamp, vervangen ........ 6-37
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-38RRem- en koppelingshendels,
controleren en smeren ....................... 6-27
Rem- en koppelingsvloeistof,
verversen ........................................... 6-25Rem- en schakelpedalen, controleren
en smeren ........................................... 6-26
Remhendel ............................................ 3-19
Remlichtschakelaars ............................. 6-23
Rempedaal ............................................ 3-19
Remvloeistofniveau, controleren ........... 6-24
Richtingaanwijzerschakelaar................. 3-17
SSchakelaar alarmverlichting .................. 3-17
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-18
Schokdemperunit, afstellen ................... 3-28
Smering en onderhoud, periodiek ........... 6-3
Snelheidsmeterunit ................................. 3-6
Specificaties ............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-17
Startspersysteem .................................. 3-31
Stationair toerental, controleren ............ 6-18
Storingzoekschema’s ............................ 6-39
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .................. 6-7
Stuurschakelaars .................................. 3-17
Stuursysteem, controleren .................... 6-29TTankbeluchtingsslang/overloopslang .... 3-23
Tankdop ................................................ 3-20UUitlaatkatalysatoren............................... 3-23VVeiligheidsinformatie ............................... 1-1
Verzorging ............................................... 7-1
