YAMAHA VMAX 2010 Manuale de Empleo (in Spanish)

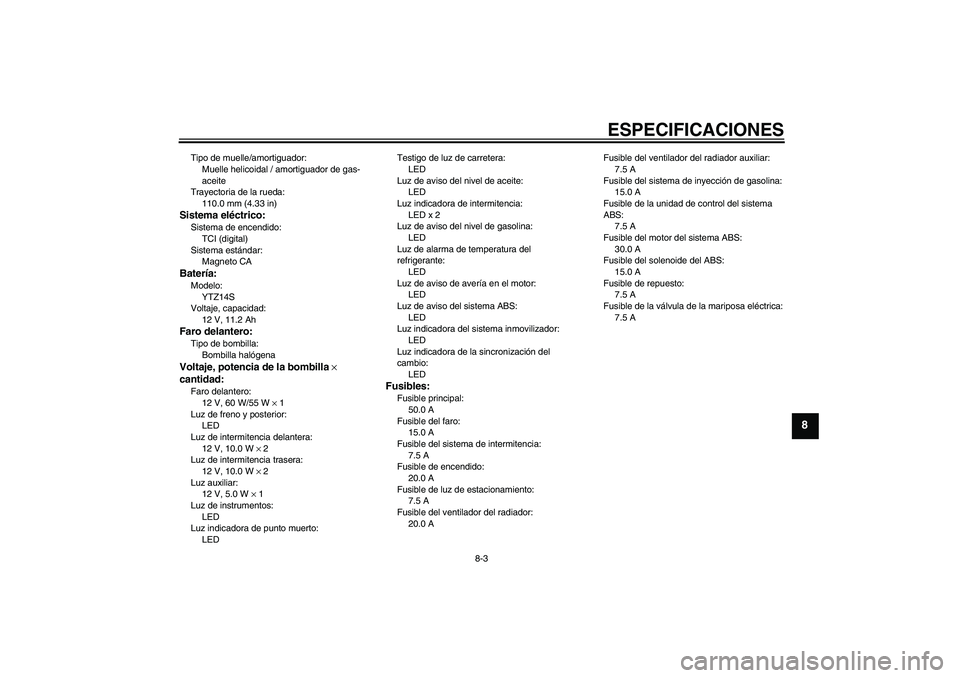

ESPECIFICACIONES
8-3
8
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LEDTestigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED x 2
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
20.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del ventilador del radiador:
20.0 AFusible del ventilador del radiador auxiliar:
7.5 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U2S3S1S0.book Page 3 Friday, August 7, 2009 12:08 PM

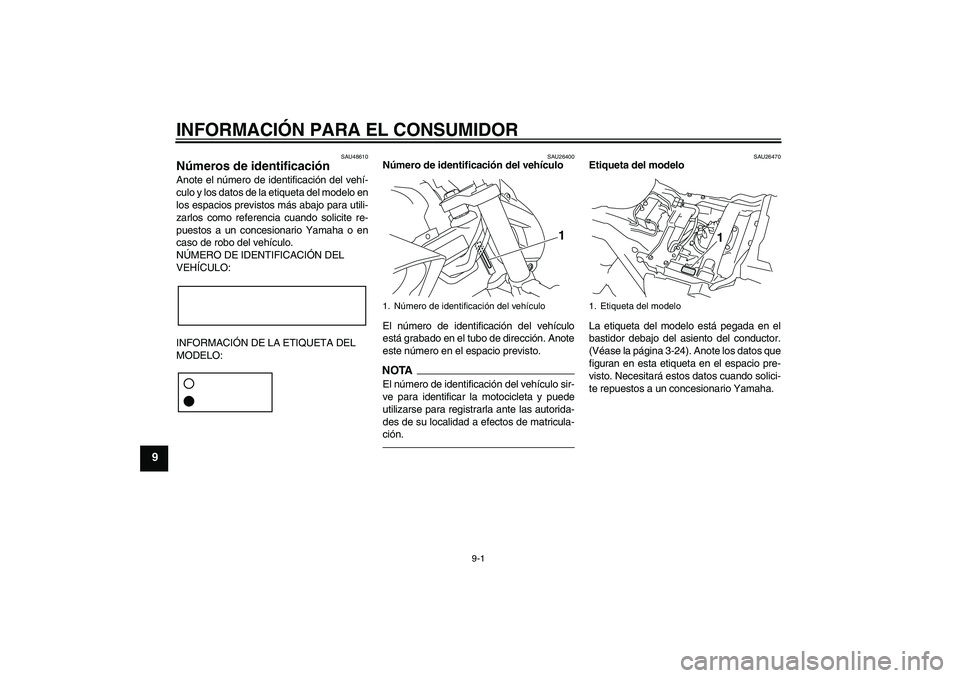

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48610
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-24). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
U2S3S1S0.book Page 1 Friday, August 7, 2009 12:08 PM

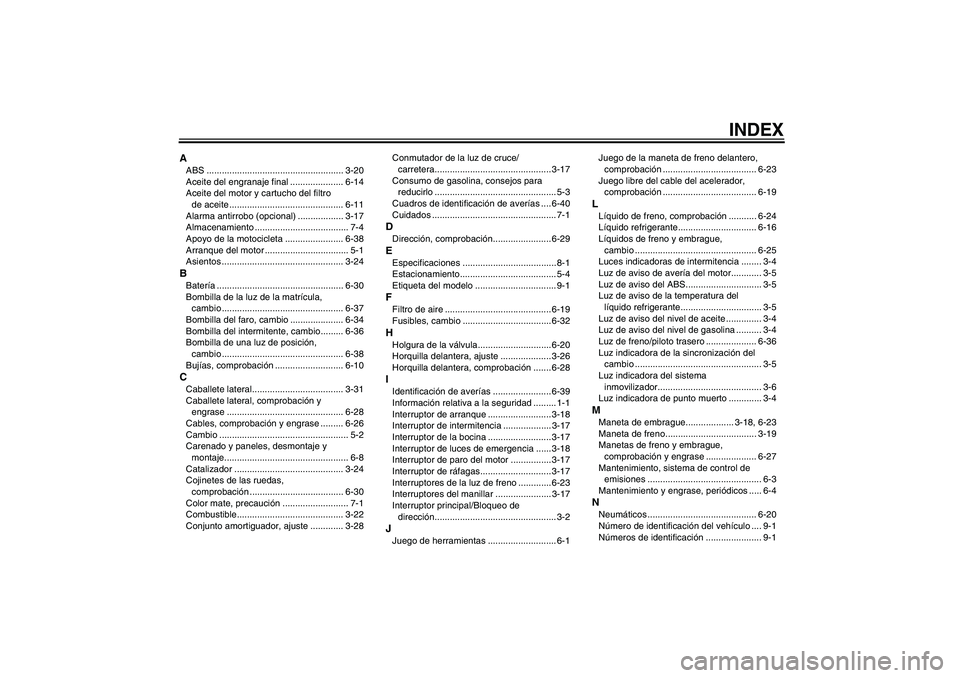

INDEX
AABS ...................................................... 3-20
Aceite del engranaje final ..................... 6-14
Aceite del motor y cartucho del filtro
de aceite ............................................. 6-11
Alarma antirrobo (opcional) .................. 3-17
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-38
Arranque del motor ................................. 5-1
Asientos ................................................ 3-24BBatería .................................................. 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio ..................... 6-34
Bombilla del intermitente, cambio......... 6-36
Bombilla de una luz de posición,
cambio ................................................ 6-38
Bujías, comprobación ........................... 6-10CCaballete lateral.................................... 3-31
Caballete lateral, comprobación y
engrase .............................................. 6-28
Cables, comprobación y engrase ......... 6-26
Cambio ................................................... 5-2
Carenado y paneles, desmontaje y
montaje................................................. 6-8
Catalizador ........................................... 3-24
Cojinetes de las ruedas,
comprobación ..................................... 6-30
Color mate, precaución .......................... 7-1
Combustible.......................................... 3-22
Conjunto amortiguador, ajuste ............. 3-28Conmutador de la luz de cruce/
carretera.............................................. 3-17
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-40
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-29EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-19
Fusibles, cambio ...................................6-32HHolgura de la válvula.............................6-20
Horquilla delantera, ajuste .................... 3-26
Horquilla delantera, comprobación ....... 6-28IIdentificación de averías ....................... 6-39
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-18
Interruptor de intermitencia ................... 3-17
Interruptor de la bocina ......................... 3-17
Interruptor de luces de emergencia ...... 3-18
Interruptor de paro del motor ................ 3-17
Interruptor de ráfagas............................ 3-17
Interruptores de la luz de freno ............. 6-23
Interruptores del manillar ...................... 3-17
Interruptor principal/Bloqueo de
dirección................................................ 3-2JJuego de herramientas ........................... 6-1Juego de la maneta de freno delantero,
comprobación ..................................... 6-23
Juego libre del cable del acelerador,
comprobación ..................................... 6-19
LLíquido de freno, comprobación ........... 6-24
Líquido refrigerante............................... 6-16
Líquidos de freno y embrague,
cambio ................................................ 6-25
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-5
Luz de aviso del ABS.............................. 3-5
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-36
Luz indicadora de la sincronización del
cambio .................................................. 3-5
Luz indicadora del sistema
inmovilizador......................................... 3-6
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-18, 6-23
Maneta de freno.................................... 3-19
Manetas de freno y embrague,
comprobación y engrase .................... 6-27
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-20
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1
U2S3S1S0.book Page 1 Friday, August 7, 2009 12:08 PM

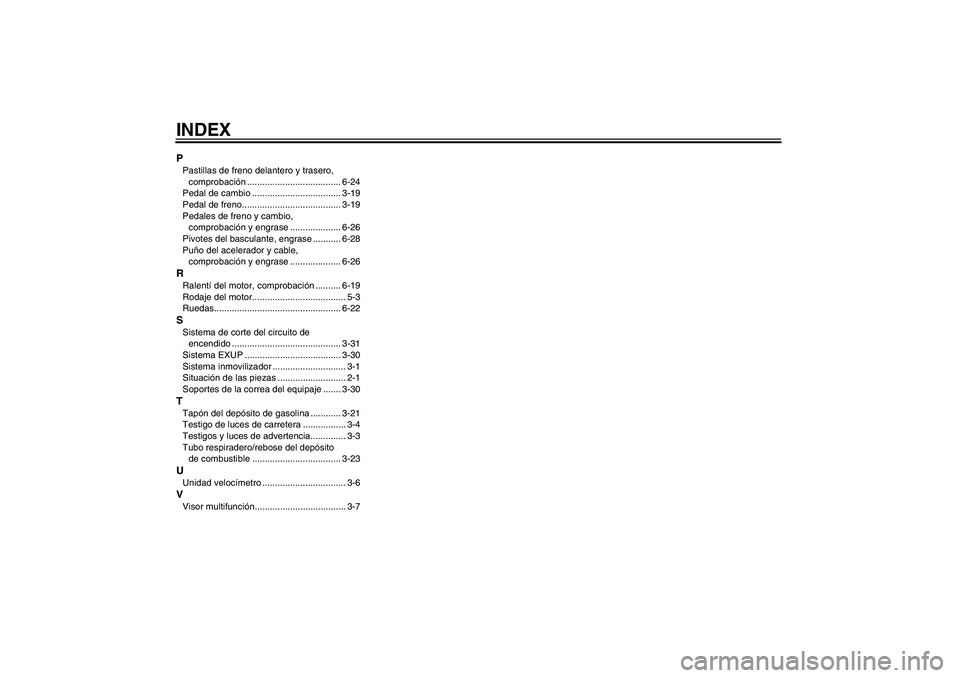

INDEXPPastillas de freno delantero y trasero,
comprobación ..................................... 6-24
Pedal de cambio ................................... 3-19
Pedal de freno....................................... 3-19
Pedales de freno y cambio,
comprobación y engrase .................... 6-26
Pivotes del basculante, engrase ........... 6-28
Puño del acelerador y cable,
comprobación y engrase .................... 6-26RRalentí del motor, comprobación .......... 6-19
Rodaje del motor..................................... 5-3
Ruedas.................................................. 6-22SSistema de corte del circuito de
encendido ........................................... 3-31
Sistema EXUP ...................................... 3-30
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-30TTapón del depósito de gasolina ............ 3-21
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-23UUnidad velocímetro ................................. 3-6VVisor multifunción.................................... 3-7
