INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SAU10132
En este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
Este es el símbolo de aviso de seguridad. Se utiliza para avisarle de un posible peligro de da-
ños personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo para
evitar posibles daños personales o un accidente mortal.
ADVERTENCIA indica una situación peligrosa que, de no evitarse, puede ocasionar un acci-
dente mortal o daños personales graves.
ATENCIÓN indica precauciones especiales que se deben adoptar para evitar que el vehículo
u otros bienes resulten dañados.
NOTA proporciona información clave para facilitar o clarificar los procedimientos.
ADVERTENCIA
ATENCIÓN NOTA
U2S3S1S0.book Page 1 Friday, August 7, 2009 12:08 PM
Page 6 of 106
TABLA DE CONTENIDOSINFORMACIÓN RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2

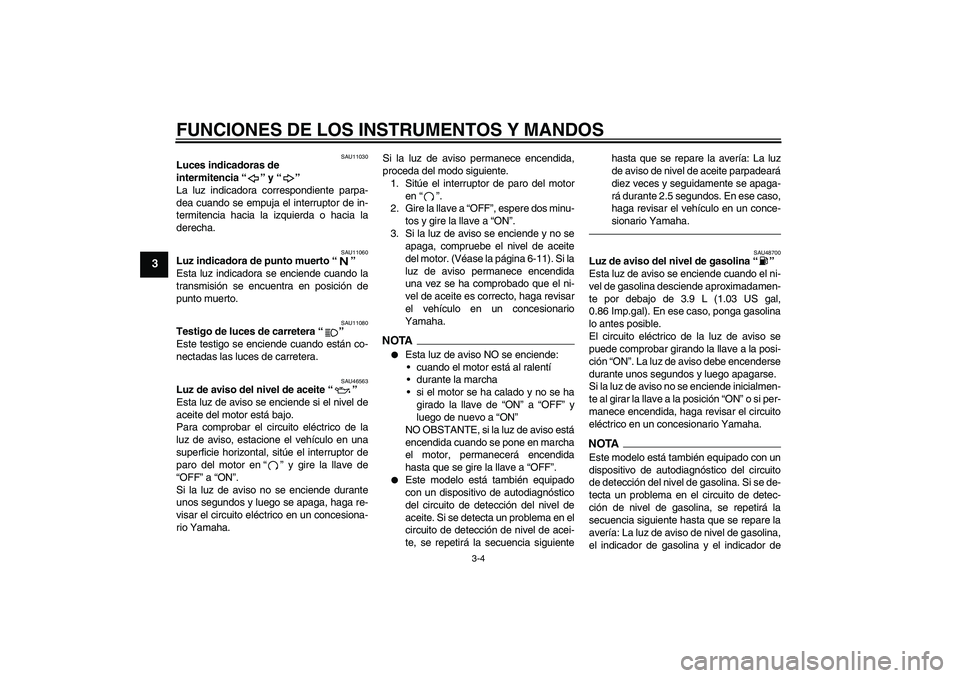

Testigos y luces de advertencia .....3-3

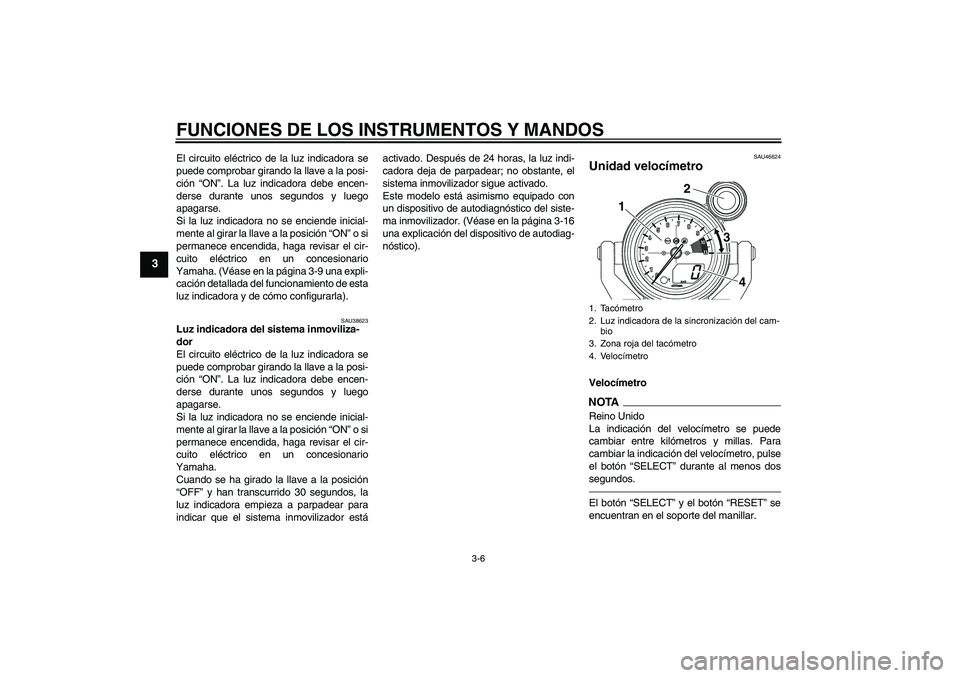

Unidad velocímetro .........................3-6

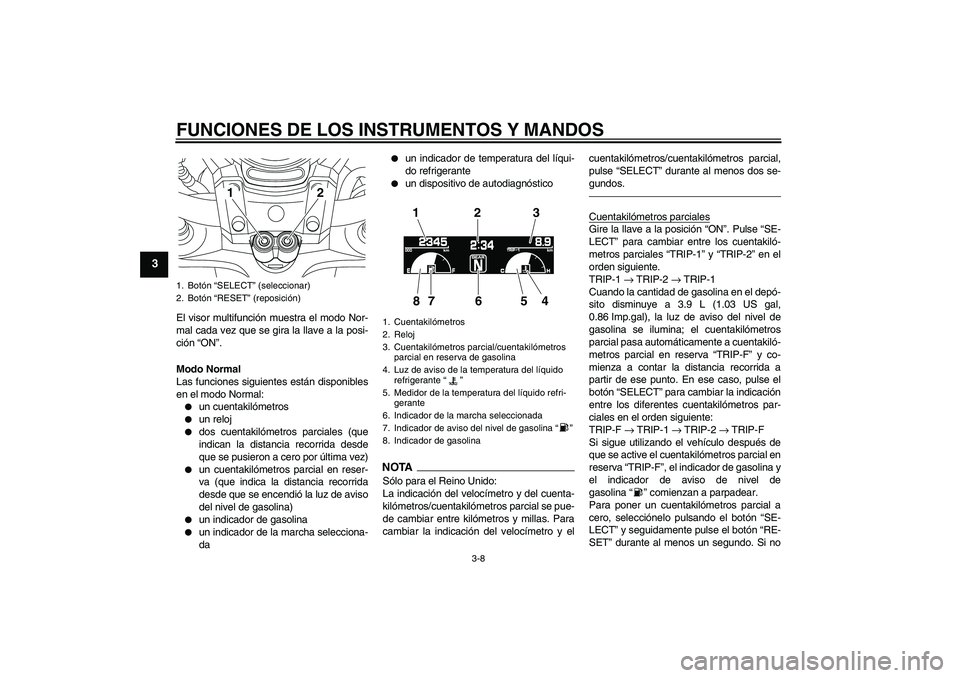

Visor multifunción ...........................3-7
Alarma antirrobo (opcional) ..........3-17
Interruptores del manillar ..............3-17
Maneta de embrague ...................3-18
Pedal de cambio ...........................3-19
Maneta de freno ...........................3-19
Pedal de freno ..............................3-19
ABS ..............................................3-20
Tapón del depósito de gasolina ....3-21
Combustible ..................................3-22
Tubo respiradero/rebose del
depósito de combustible ...........3-23
Catalizador ...................................3-24
Asientos ........................................3-24
Ajuste de la horquilla delantera ....3-26Ajuste del conjunto
amortiguador ............................. 3-28
Soportes de la correa del
equipaje .................................... 3-30
Sistema EXUP ............................. 3-30
Caballete lateral ........................... 3-31
Sistema de corte del circuito de
encendido ................................. 3-31
PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS........ 4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor ........................ 5-1
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3
Estacionamiento ............................. 5-4
MANTENIMIENTO Y AJUSTES
PERIÓDICOS..................................... 6-1
Juego de herramientas .................. 6-1
Cuadro de mantenimiento periódico
del sistema de control de
emisiones .................................... 6-3
Cuadro general de mantenimiento y
engrase ....................................... 6-4Desmontaje y montaje del
carenado y los paneles .............. 6-8
Comprobación de las bujías ........ 6-10
Aceite del motor y cartucho del
filtro de aceite ........................... 6-11
Aceite del engranaje final ............ 6-14
Líquido refrigerante ...................... 6-16
Filtro de aire ................................. 6-19
Comprobación del ralentí del
motor ........................................ 6-19
Comprobación del juego libre del
cable del acelerador ................. 6-19
Holgura de la válvula ................... 6-20
Neumáticos .................................. 6-20
Llantas de aleación ...................... 6-22
Maneta de embrague ................... 6-23
Comprobación del juego de la
maneta del freno delantero ...... 6-23
Interruptores de la luz de freno .... 6-23
Comprobación de las pastillas de
freno delantero y trasero .......... 6-24
Comprobación del líquido de
freno ......................................... 6-24
Cambio de los líquidos de freno y
embrague ................................. 6-25
Comprobación y engrase de los
cables ....................................... 6-26
Comprobación y engrase del puño
del acelerador y el cable .......... 6-26
Comprobación y engrase de los
pedales de freno y cambio ....... 6-26U2S3S1S0.book Page 1 Friday, August 7, 2009 12:08 PM
Page 7 of 106
TABLA DE CONTENIDOS
Comprobación y engrase de las
manetas de freno y
embrague .................................. 6-27
Comprobación y engrase del
caballete lateral ......................... 6-28
Engrase de los pivotes del
basculante ................................. 6-28
Comprobación de la horquilla
delantera ................................... 6-28
Comprobación de la dirección ...... 6-29
Comprobación de los cojinetes de
las ruedas ................................. 6-30
Batería .......................................... 6-30
Cambio de fusibles ....................... 6-32
Cambio de la bombilla del faro ..... 6-34
Luz de freno/piloto trasero ............ 6-36
Cambio de la bombilla de un
intermitente ............................... 6-36
Cambio de una bombilla de la luz
de la matrícula .......................... 6-37
Cambio de la bombilla de la luz de
posición ..................................... 6-38
Apoyo de la motocicleta ............... 6-38
Identificación de averías ............... 6-39
Cuadros de identificación de
averías ...................................... 6-40
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA......................7-1
Precaución relativa al color mate ... 7-1
Cuidados ........................................ 7-1Almacenamiento ............................ 7-4
ESPECIFICACIONES ....................... 8-1
INFORMACIÓN PARA EL
CONSUMIDOR.................................. 9-1
Números de identificación ............. 9-1
U2S3S1S0.book Page 2 Friday, August 7, 2009 12:08 PM
Page 8 of 106
1-1
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
SAU10283
Sea un propietario responsable
Como propietario del vehículo, es usted
responsable de su funcionamiento seguro y
adecuado.
Las motocicletas son vehículos de dos rue-
das.
La seguridad de su uso y funcionamiento
depende de la aplicación de las técnicas de
conducción apropiadas, así como de la ha-
bilidad del conductor. Todo conductor debe
conocer los requisitos siguientes antes de
conducir esta motocicleta.
Debe:
Obtener instrucciones completas de
una fuente competente sobre todos
los aspectos del funcionamiento de la
motocicleta.
Observar las advertencias y los requi-
sitos de mantenimiento que se indican
en el presente Manual del propietario.
Obtener una formación cualificada en
las técnicas de conducción seguras y
apropiadas.
Obtener un servicio técnico profesio-
nal según se indica en el presente Ma-
nual del propietario o cuando las
condiciones mecánicas así lo requie-
ran.Seguridad en la conducción
Realice las comprobaciones previas cada
vez que vaya a utilizar el vehículo para es-
tar seguro de que se encuentra en condicio-
nes seguras de funcionamiento. Si no
revisa o mantiene el vehículo correctamen-
te aumentarán las posibilidades de acci-
dente o daños materiales. Consulte en la
página 4-1 el listado de comprobaciones
previas.
Esta motocicleta está diseñada para
llevar al conductor y un pasajero.
La mayor parte de los accidentes de
tráfico entre coches y motocicletas se
deben al hecho de que el conductor
del coche no ha detectado ni reconoci-
do a la motocicleta. Muchos acciden-
tes se han producido porque el
conductor del coche no ha visto la mo-
tocicleta. Una medida muy eficaz para
reducir las posibilidades de este tipo
de accidente es el hacerse bien visi-
ble.
Por tanto:
Lleve una chaqueta de color brillan-
te.
Sea especialmente prudente al
aproximarse a cruces y pasarlos, ya
que los cruces son los lugares en
los que se producen accidentes de
motocicleta con mayor frecuencia.Circule por donde los otros conduc-
tores puedan verle. Evite permane-
cer en los ángulos sin visión de
otros conductores.
En muchos accidentes están implica-
dos conductores inexpertos. De he-
cho, muchos conductores que han
estado implicados en accidentes ni si-
quiera tienen un permiso de conducir
motocicletas vigente.
No conduzca sin estar cualificado y
no preste su motocicleta a personas
que no lo estén.
Conozca sus capacidades y sus lí-
mites. El hecho de permanecer
dentro de sus límites le ayudará a
evitar un accidente.
Le recomendamos que practique
en un lugar donde no haya tráfico
hasta que se haya familiarizado
completamente con la motocicleta y
todos sus mandos.
Muchos accidentes se han debido a
un error del conductor de la motocicle-
ta. Un error típico consiste en abrirse
demasiado en una curva a causa del
U2S3S1S0.book Page 1 Friday, August 7, 2009 12:08 PM
Page 9 of 106
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1
exceso de velocidad o el subviraje (án-
gulo de ladeo insuficiente para la velo-
cidad).
Respete siempre el límite de veloci-
dad y no circule nunca más rápido
de lo que resulte adecuado según el
estado de la calzada y el tráfico.
Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control de la mo-
tocicleta durante la marcha, el con-
ductor debe mantener ambas
manos en el manillar y ambos pies
en las estriberas.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asidero con las dos manos y
mantener ambos pies en las estri-
beras del pasajero. No lleve nunca
a un pasajero que no pueda mante-
ner firmemente ambos pies en las
estriberas.
No conduzca nunca bajo los efectos
del alcohol u otras drogas.
Esta motocicleta está diseñada única-
mente para circular en calle/carretera.
No es adecuado para caminos.
Equipo protector
La mayoría de las muertes en accidentes
de motocicleta se producen por lesiones en
la cabeza. El uso de un casco de seguridad
es esencial en la prevención o reducción de
las lesiones en la cabeza.
Utilice siempre un casco homologado.
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
El uso de una chaqueta, botas, panta-
lones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
No lleve nunca prendas amplias que
puedan engancharse en los mandos,
las estriberas o en las ruedas y provo-
car lesiones o un accidente.
Utilice siempre ropa protectora que le
cubra las piernas, los tobillos y los
pies. El motor y el sistema de escape
están muy calientes durante la marcha
o después y pueden provocar quema-
duras.
El pasajero debe observar también las
precauciones indicadas anteriormen-
te.
Evite el envenenamiento por monóxido
de carbono
Los gases de escape del motor contienen
monóxido de carbono, un gas letal. La inha-
lación de monóxido de carbono puede pro-
vocar dolores de cabeza, mareo,
somnolencia, nauseas, confusión y, por úl-
timo, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presen-
te aunque no se vea ni se huela nada pro-
cedente del escape del motor. Se pueden
acumular en tiempo muy breve niveles leta-
les de monóxido de carbono que le postra-
rán rápidamente y le impedirán salvarse.
Asimismo, en lugares cerrados o mal venti-
lados pueden mantenerse niveles letales
de monóxido de carbono durante horas o
días. Si nota cualquier síntoma de envene-
namiento por monóxido de carbono aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE TRATAMIENTO MÉDI-
CO.
No ponga el motor en marcha en un lu-
gar cerrado. Aunque intente eliminar
los gases de escape con extractores o
U2S3S1S0.book Page 2 Friday, August 7, 2009 12:08 PM
Page 10 of 106
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1
ventanas y puertas abiertas, el mo-
nóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
No ponga en marcha el motor en luga-
res mal ventilados o parcialmente ce-
rrados como cobertizos, garajes o
cocheras.
No ponga en marcha el motor en el ex-
terior cuando los gases de escape
puedan penetrar en un edificio a tra-
vés de aberturas como ventanas y
puertas.
Carga
La incorporación de accesorios o carga que
modifiquen la distribución del peso de la
motocicleta puede reducir su estabilidad y
manejabilidad. Para evitar la posibilidad de
un accidente, tenga mucho cuidado al aña-
dir carga o accesorios a la motocicleta. Si
ha añadido carga o accesorios a la motoci-
cleta, conduzca con mucha precaución. A
continuación, además de información sobre
accesorios, exponemos algunas reglas ge-
nerales que se deben observar en caso de
cargar equipaje o añadir accesorios a la
motocicleta:El peso total del conductor, el pasajero, los
accesorios y el equipaje no debe superar la
carga máxima. La utilización de un vehí-
culo sobrecargado puede ocasionar un
accidente.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:
El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible de la motocicleta. Sujete bien
los objetos más pesados lo más cerca
posible del centro del vehículo y distri-
buya el peso lo más uniformemente
posible en ambos lados de la motoci-
cleta a fin de reducir al mínimo el des-
equilibrio o la inestabilidad.
El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos a la motocicleta antes
de iniciar la marcha. Compruebe con
frecuencia las fijaciones de los acce-
sorios y las sujeciones de la carga.
Ajuste correctamente la suspensión
en función de la carga que lleve
(únicamente en los modelos consuspensión ajustable) y compruebe
el estado y la presión de los neumá-
ticos.
No sujete nunca objetos largos o
pesados al manillar, la horquilla de-
lantera o el guardabarros delantero.
Tales objetos, como por ejemplo
sacos de dormir, bolsas de lona o
tiendas de campaña, pueden crear
inestabilidad en el manejo o dismi-
nuir la respuesta de la dirección.
Este vehículo no está diseñado
para arrastrar un remolque acoplar-
le un sidecar.
Accesorios originales Yamaha
La elección de los accesorios para el vehí-
culo es una decisión importante. Los acce-
sorios originales Yamaha que se pueden
adquirir únicamente en los concesionarios
Yamaha han sido diseñados, probados y
aprobados por Yamaha para su vehículo.
Muchas empresas sin relación con Yamaha
fabrican repuestos y accesorios u ofrecen
otras modificaciones para vehículos
Yamaha. Yamaha no puede probar los pro-
ductos que fabrican estas empresas. Por
tanto, Yamaha no puede respaldar ni reco-
mendar el uso de accesorios no vendidos
por Yamaha ni modificaciones no recomen- Carga máxima:
190 kg (419 lb)
U2S3S1S0.book Page 3 Friday, August 7, 2009 12:08 PM
Page 11 of 106

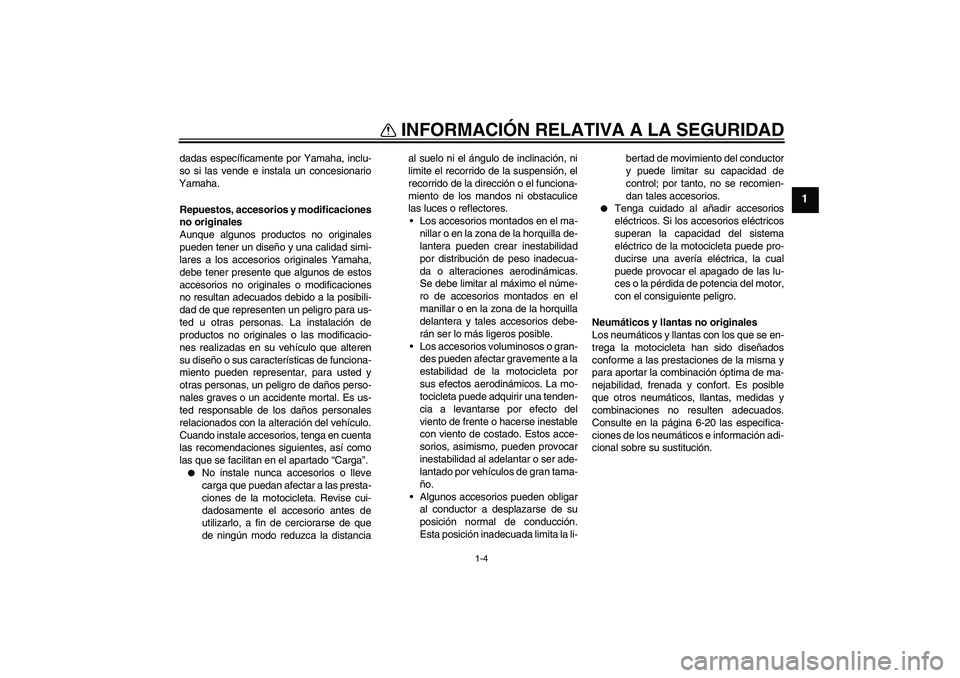

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distanciaal suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-20 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
U2S3S1S0.book Page 4 Friday, August 7, 2009 12:08 PM
Page 18 of 106
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11030
Luces indicadoras de
intermitencia“” y“”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11060
Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU46563
Luz de aviso del nivel de aceite“”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
Para comprobar el circuito eléctrico de la
luz de aviso, estacione el vehículo en una
superficie horizontal, sitúe el interruptor de
paro del motor en“” y gire la llave de
“OFF” a “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.Si la luz de aviso permanece encendida,
proceda del modo siguiente.
1. Sitúe el interruptor de paro del motor
en“”.
2. Gire la llave a “OFF”, espere dos minu-
tos y gire la llave a “ON”.
3. Si la luz de aviso se enciende y no se
apaga, compruebe el nivel de aceite
del motor. (Véase la página 6-11). Si la
luz de aviso permanece encendida
una vez se ha comprobado que el ni-
vel de aceite es correcto, haga revisar
el vehículo en un concesionario
Yamaha.
NOTA
Esta luz de aviso NO se enciende:
cuando el motor está al ralentí
durante la marcha
si el motor se ha calado y no se ha
girado la llave de “ON” a “OFF” y
luego de nuevo a “ON”
NO OBSTANTE, si la luz de aviso está
encendida cuando se pone en marcha
el motor, permanecerá encendida
hasta que se gire la llave a “OFF”.
Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
aceite. Si se detecta un problema en el
circuito de detección de nivel de acei-
te, se repetirá la secuencia siguientehasta que se repare la avería: La luz
de aviso de nivel de aceite parpadeará
diez veces y seguidamente se apaga-
rá durante 2.5 segundos. En ese caso,
haga revisar el vehículo en un conce-
sionario Yamaha.
SAU48700
Luz de aviso del nivel de gasolina“”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 3.9 L (1.03 US gal,
0.86 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.NOTAEste modelo está también equipado con un
dispositivo de autodiagnóstico del circuito
de detección del nivel de gasolina. Si se de-
tecta un problema en el circuito de detec-
ción de nivel de gasolina, se repetirá la
secuencia siguiente hasta que se repare la
avería: La luz de aviso de nivel de gasolina,
el indicador de gasolina y el indicador de
U2S3S1S0.book Page 4 Friday, August 7, 2009 12:08 PM
Page 20 of 106
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha. (Véase en la página 3-9 una expli-
cación detallada del funcionamiento de esta
luz indicadora y de cómo configurarla).
SAU38623
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador estáactivado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-16
una explicación del dispositivo de autodiag-
nóstico).
SAU46624
Unidad velocímetro VelocímetroNOTA
Reino Unido
La indicación del velocímetro se puede
cambiar entre kilómetros y millas. Para
cambiar la indicación del velocímetro, pulse
el botón “SELECT” durante al menos dos
segundos.El botón “SELECT” y el botón “RESET” se
encuentran en el soporte del manillar.1. Tacómetro
2. Luz indicadora de la sincronización del cam-
bio
3. Zona roja del tacómetro
4. Velocímetro
12
4
3
U2S3S1S0.book Page 6 Friday, August 7, 2009 12:08 PM
Page 22 of 106
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
El visor multifunción muestra el modo Nor-
mal cada vez que se gira la llave a la posi-
ción “ON”.
Modo Normal
Las funciones siguientes están disponibles
en el modo Normal:
un cuentakilómetros
un reloj
dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)
un indicador de gasolina
un indicador de la marcha selecciona-
da
un indicador de temperatura del líqui-
do refrigerante
un dispositivo de autodiagnóstico
NOTASólo para el Reino Unido:
La indicación del velocímetro y del cuenta-
kilómetros/cuentakilómetros parcial se pue-
de cambiar entre kilómetros y millas. Para
cambiar la indicación del velocímetro y elcuentakilómetros/cuentakilómetros parcial,
pulse “SELECT” durante al menos dos se-
gundos.
Cuentakilómetros parcialesGire la llave a la posición “ON”. Pulse “SE-
LECT” para cambiar entre los cuentakiló-
metros parciales “TRIP-1” y “TRIP-2” en el
orden siguiente.
TRIP-1 → TRIP-2 → TRIP-1
Cuando la cantidad de gasolina en el depó-
sito disminuye a 3.9 L (1.03 US gal,
0.86 Imp.gal), la luz de aviso del nivel de
gasolina se ilumina; el cuentakilómetros
parcial pasa automáticamente a cuentakiló-
metros parcial en reserva “TRIP-F” y co-
mienza a contar la distancia recorrida a
partir de ese punto. En ese caso, pulse el
botón “SELECT” para cambiar la indicación
entre los diferentes cuentakilómetros par-
ciales en el orden siguiente:
TRIP-F → TRIP-1 → TRIP-2 → TRIP-F
Si sigue utilizando el vehículo después de
que se active el cuentakilómetros parcial en
reserva “TRIP-F”, el indicador de gasolina y
el indicador de aviso de nivel de
gasolina“” comienzan a parpadear.
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
1. Botón “SELECT” (seleccionar)
2. Botón “RESET” (reposición)
12
1. Cuentakilómetros
2. Reloj
3. Cuentakilómetros parcial/cuentakilómetros
parcial en reserva de gasolina
4. Luz de aviso de la temperatura del líquido
refrigerante“”
5. Medidor de la temperatura del líquido refri-
gerante
6. Indicador de la marcha seleccionada
7. Indicador de aviso del nivel de gasolina“”
8. Indicador de gasolina
123
865
7
4
U2S3S1S0.book Page 8 Friday, August 7, 2009 12:08 PM
