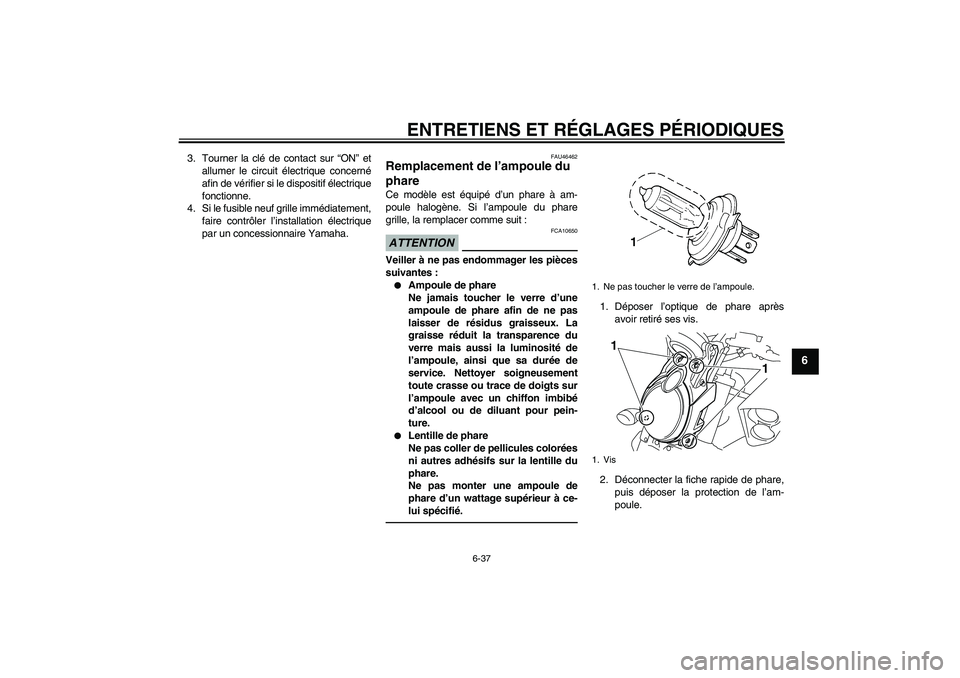

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU46462
Remplacement de l’ampoule du
phare Ce modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer l’optique de phare après
avoir retiré ses vis.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.1. Ne pas toucher le verre de l’ampoule.
1. Vis
1
1
U2S3F2F0.book Page 37 Monday, September 20, 2010 9:23 AM

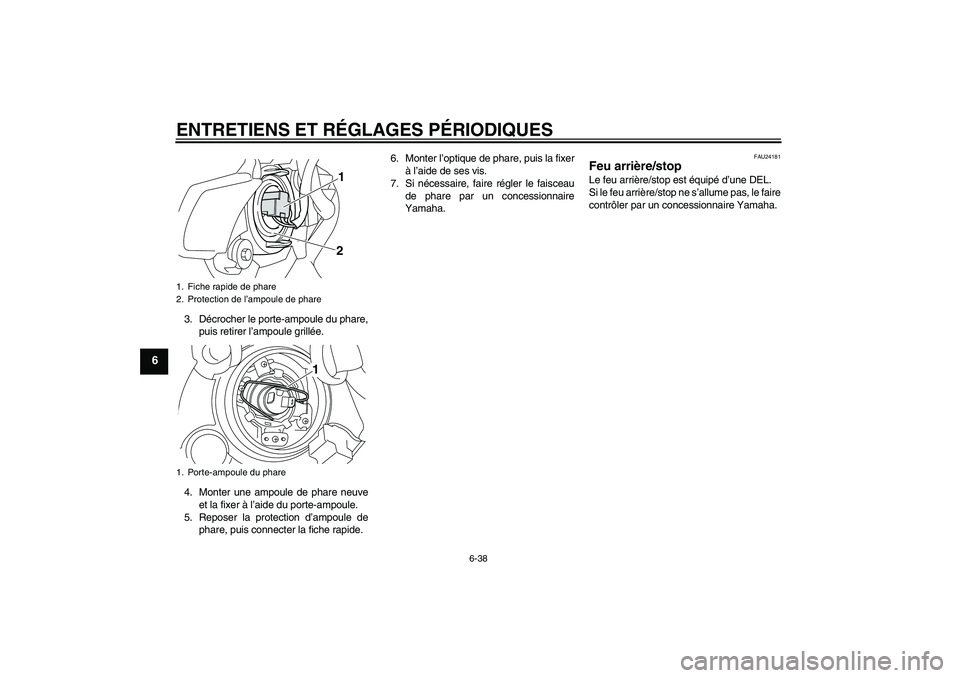

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
6
3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24181
Feu arrière/stop Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
1. Porte-ampoule du phare
1
2
1
U2S3F2F0.book Page 38 Monday, September 20, 2010 9:23 AM

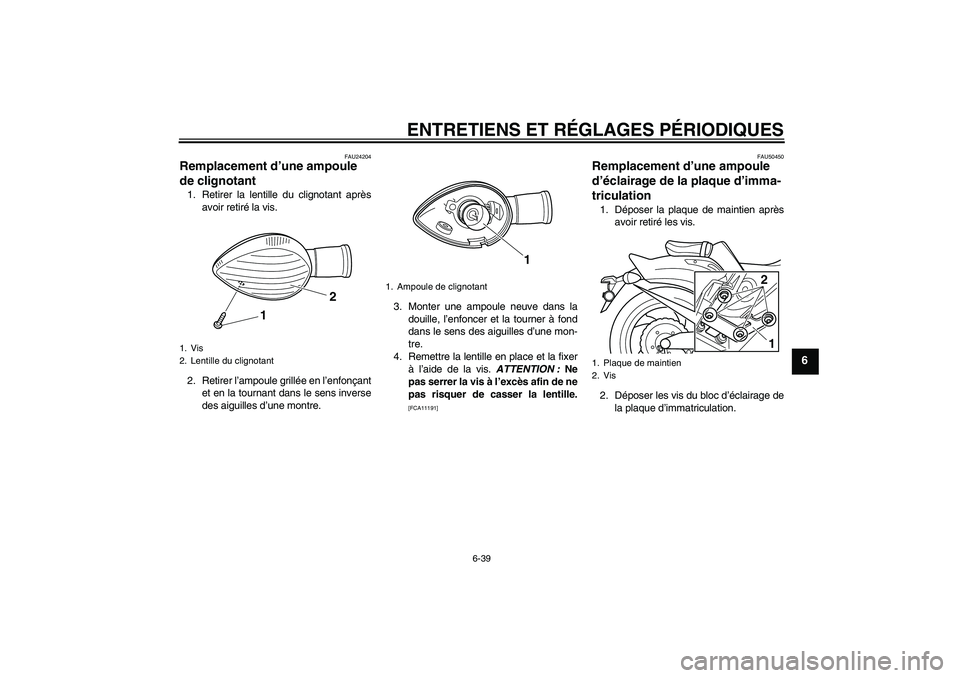

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
6
FAU24204
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11191]FAU50450
Remplacement d’une ampoule
d’éclairage de la plaque d’imma-
triculation 1. Déposer la plaque de maintien après
avoir retiré les vis.
2. Déposer les vis du bloc d’éclairage de
la plaque d’immatriculation.
1. Vis
2. Lentille du clignotant
1
2
1. Ampoule de clignotant
1
1. Plaque de maintien
2. Vis
12
U2S3F2F0.book Page 39 Monday, September 20, 2010 9:23 AM

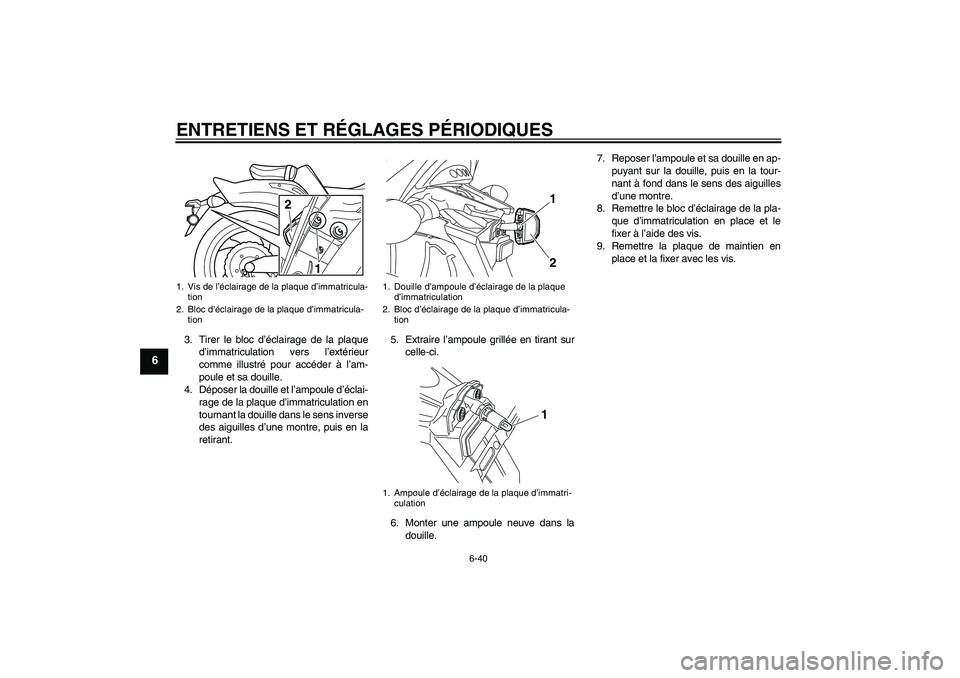

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-40
6
3. Tirer le bloc d’éclairage de la plaque
d’immatriculation vers l’extérieur
comme illustré pour accéder à l’am-
poule et sa douille.
4. Déposer la douille et l’ampoule d’éclai-
rage de la plaque d’immatriculation en
tournant la douille dans le sens inverse
des aiguilles d’une montre, puis en la
retirant.5. Extraire l’ampoule grillée en tirant sur
celle-ci.
6. Monter une ampoule neuve dans la
douille.7. Reposer l’ampoule et sa douille en ap-
puyant sur la douille, puis en la tour-
nant à fond dans le sens des aiguilles
d’une montre.
8. Remettre le bloc d’éclairage de la pla-
que d’immatriculation en place et le
fixer à l’aide des vis.
9. Remettre la plaque de maintien en
place et la fixer avec les vis.1. Vis de l’éclairage de la plaque d’immatricula-
tion
2. Bloc d’éclairage de la plaque d’immatricula-
tion
1 2
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
2. Bloc d’éclairage de la plaque d’immatricula-
tion
1. Ampoule d’éclairage de la plaque d’immatri-
culation
121
U2S3F2F0.book Page 40 Monday, September 20, 2010 9:23 AM

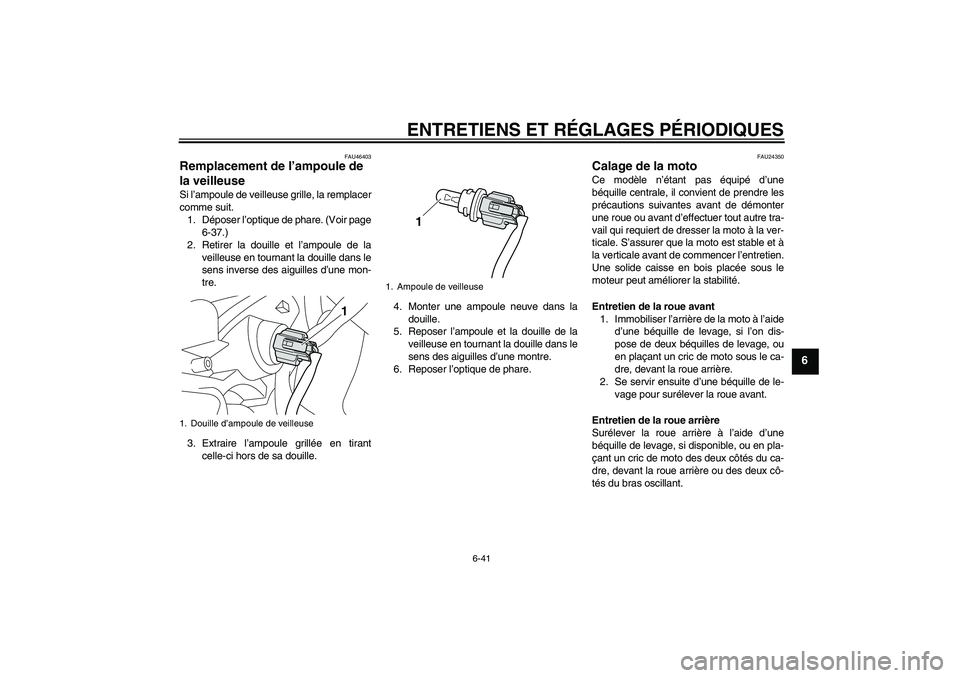

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-41
6
FAU46403
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare. (Voir page
6-37.)
2. Retirer la douille et l’ampoule de la
veilleuse en tournant la douille dans le
sens inverse des aiguilles d’une mon-
tre.
3. Extraire l’ampoule grillée en tirant
celle-ci hors de sa douille.4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et la douille de la
veilleuse en tournant la douille dans le
sens des aiguilles d’une montre.
6. Reposer l’optique de phare.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
1. Douille d’ampoule de veilleuse
1
1. Ampoule de veilleuse
1
U2S3F2F0.book Page 41 Monday, September 20, 2010 9:23 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-42
6
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.U2S3F2F0.book Page 42 Monday, September 20, 2010 9:23 AM

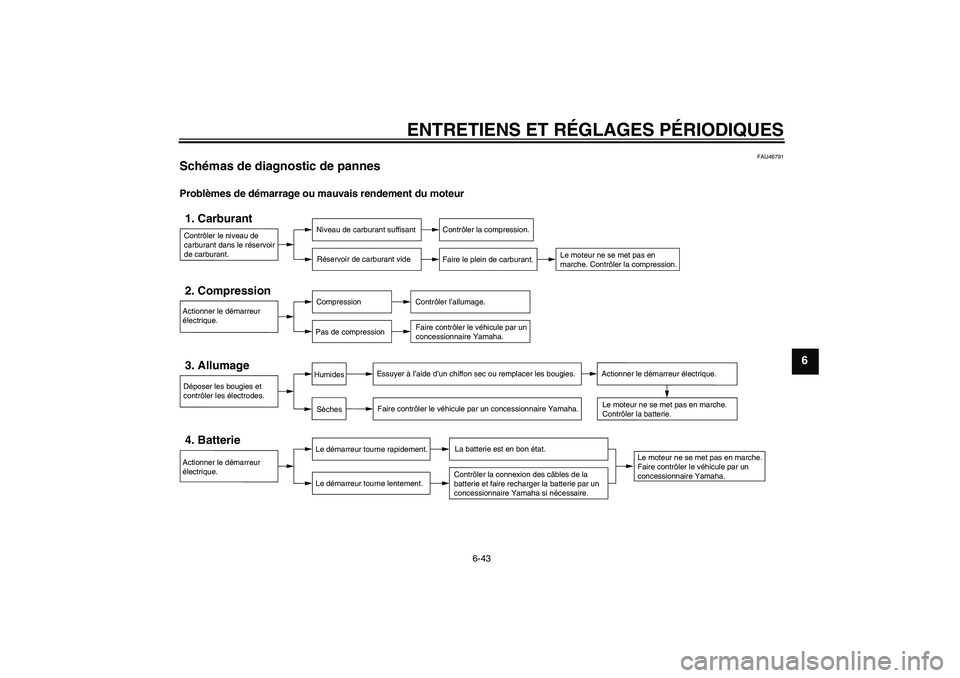

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-43
6
FAU46791
Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteurContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U2S3F2F0.book Page 43 Monday, September 20, 2010 9:23 AM

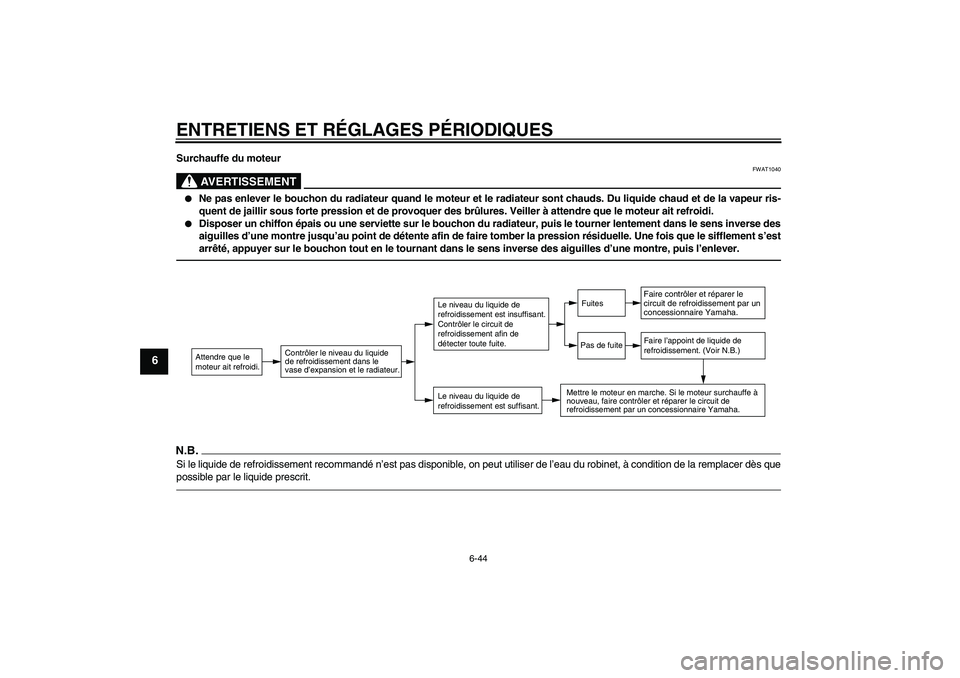

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-44
6
Surchauffe du moteur
AVERTISSEMENT
FWAT1040


Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U2S3F2F0.book Page 44 Monday, September 20, 2010 9:23 AM

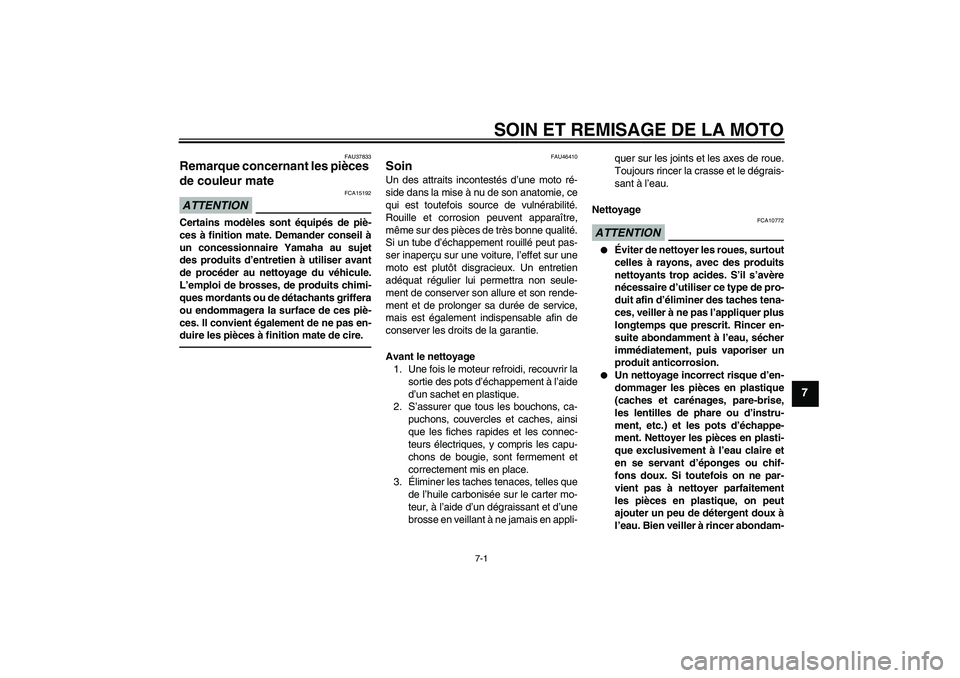

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU46410
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie des pots d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-quer sur les joints et les axes de roue.
Toujours rincer la crasse et le dégrais-
sant à l’eau.
Nettoyage
ATTENTION
FCA10772


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U2S3F2F0.book Page 1 Monday, September 20, 2010 9:23 AM

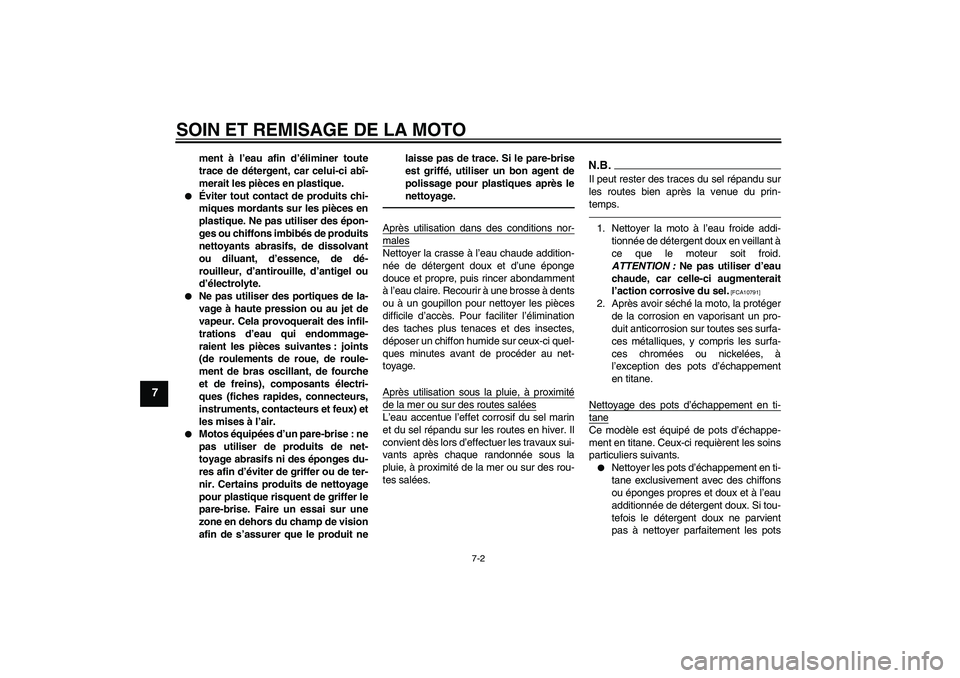

SOIN ET REMISAGE DE LA MOTO
7-2
7
ment à l’eau afin d’éliminer toute
trace de détergent, car celui-ci abî-
merait les pièces en plastique.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des épon-
ges ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise : ne
pas utiliser de produits de net-
toyage abrasifs ni des éponges du-
res afin d’éviter de griffer ou de ter-
nir. Certains produits de nettoyage
pour plastique risquent de griffer le
pare-brise. Faire un essai sur une
zone en dehors du champ de vision
afin de s’assurer que le produit nelaisse pas de trace. Si le pare-brise
est griffé, utiliser un bon agent de
polissage pour plastiques après le
nettoyage.
Après utilisation dans des conditions nor-malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces
difficile d’accès. Pour faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci quel-
ques minutes avant de procéder au net-
toyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.
N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-
temps.1. Nettoyer la moto à l’eau froide addi-
tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION : Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10791]
2. Après avoir séché la moto, la protéger
de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses surfa-
ces métalliques, y compris les surfa-
ces chromées ou nickelées, à
l’exception des pots d’échappement
en titane.
Nettoyage des pots d’échappement en ti-taneCe modèle est équipé de pots d’échappe-
ment en titane. Ceux-ci requièrent les soins
particuliers suivants.

Nettoyer les pots d’échappement en ti-
tane exclusivement avec des chiffons
ou éponges propres et doux et à l’eau
additionnée de détergent doux. Si tou-
tefois le détergent doux ne parvient
pas à nettoyer parfaitement les pots
U2S3F2F0.book Page 2 Monday, September 20, 2010 9:23 AM
