DESCRIPTION
2-1
2
FAU10410

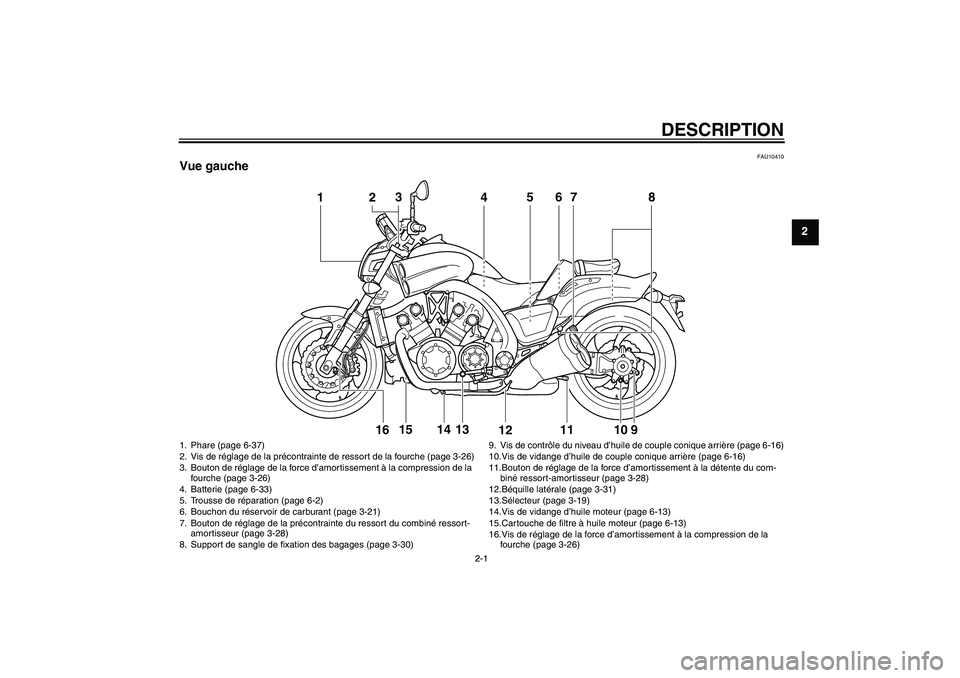

Vue gauche
1
4
56
7
8
11
9
10
12
13
14
15
2316
1. Phare (page 6-37)
2. Vis de réglage de la précontrainte de ressort de la fourche (page 3-26)
3. Bouton de réglage de la force d’amortissement à la compression de la
fourche (page 3-26)
4. Batterie (page 6-33)
5. Trousse de réparation (page 6-2)
6. Bouchon du réservoir de carburant (page 3-21)
7. Bouton de réglage de la précontrainte du ressort du combiné ressor t-
amortisseur (page 3-28)
8. Support de sangle de fixation des bagages (page 3-30)9. Vis de contrôle du niveau d’huile de couple conique arrière (page 6-16)
10.Vis de vidange d’huile de couple conique arrière (page 6-16)
11.Bouton de réglage de la force d’amortissement à la détente du com-
biné ressort-amortisseur (page 3-28)
12.Béquille latérale (page 3-31)
13.Sélecteur (page 3-19)
14.Vis de vidange d’huile moteur (page 6-13)
15.Cartouche de filtre à huile moteur (page 6-13)
16.Vis de réglage de la force d’amortissement à la compression de la
fourche (page 3-26)
U2S3F2F0.book Page 1 Monday, September 20, 2010 9:23 AM

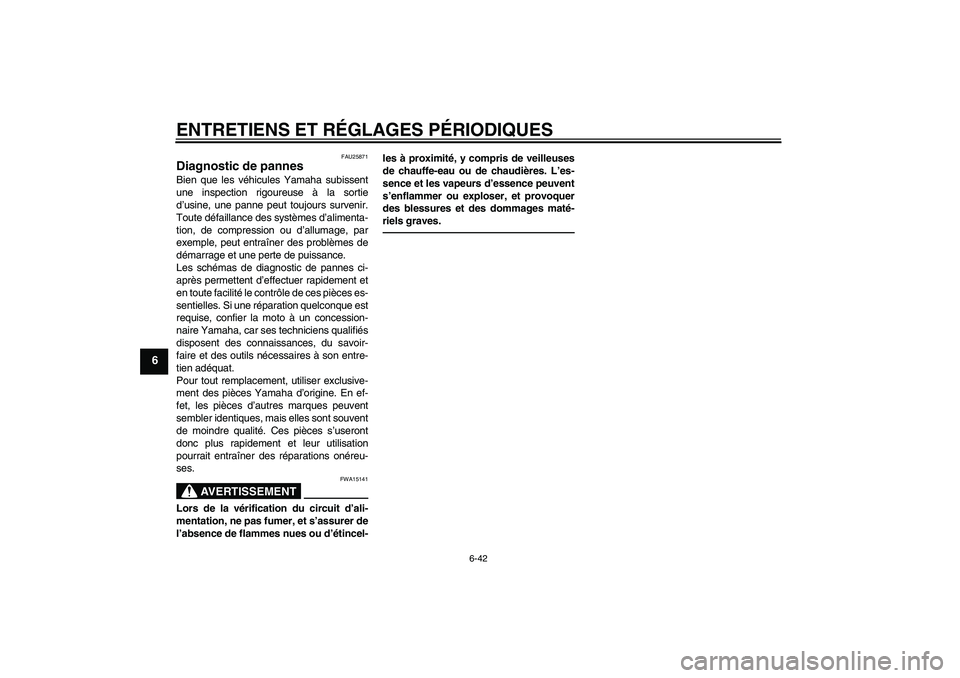

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-42
6
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.U2S3F2F0.book Page 42 Monday, September 20, 2010 9:23 AM

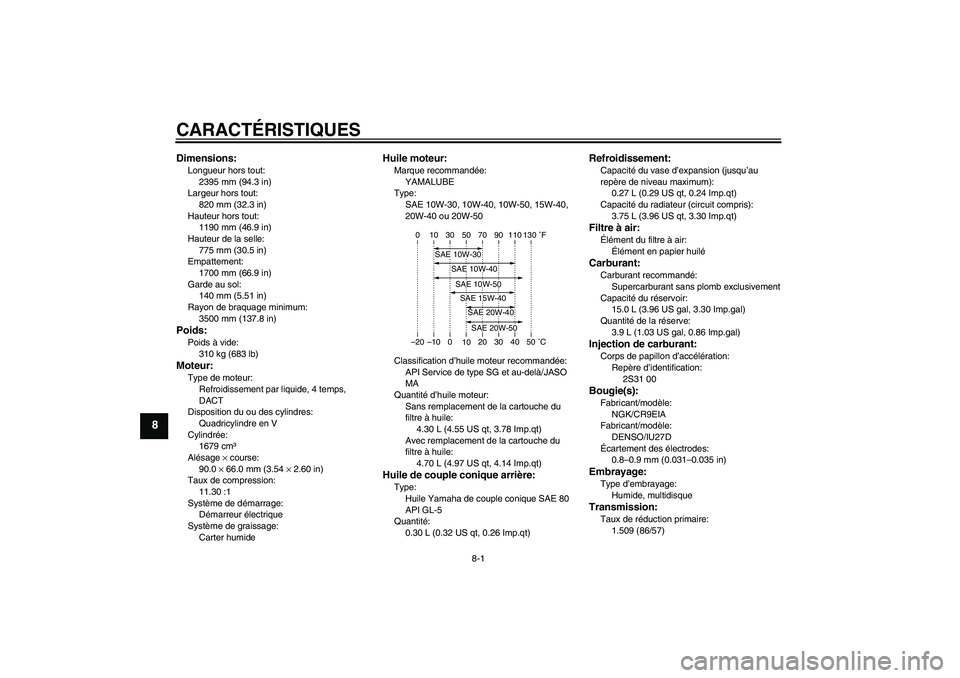

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2395 mm (94.3 in)
Largeur hors tout:
820 mm (32.3 in)
Hauteur hors tout:
1190 mm (46.9 in)
Hauteur de la selle:
775 mm (30.5 in)
Empattement:
1700 mm (66.9 in)
Garde au sol:
140 mm (5.51 in)
Rayon de braquage minimum:
3500 mm (137.8 in)Poids:Poids à vide:
310 kg (683 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en V
Cylindrée:
1679 cm³
Alésage × course:
90.0 × 66.0 mm (3.54 × 2.60 in)
Taux de compression:
11.30 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.70 L (4.97 US qt, 4.14 Imp.qt)Huile de couple conique arrière:Type:
Huile Yamaha de couple conique SAE 80
API GL-5
Quantité:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacité du radiateur (circuit compris):
3.75 L (3.96 US qt, 3.30 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
3.9 L (1.03 US gal, 0.86 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
2S31 00Bougie(s):Fabricant/modèle:
NGK/CR9EIA
Fabricant/modèle:
DENSO/IU27D
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:
1.509 (86/57)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3F2F0.book Page 1 Monday, September 20, 2010 9:23 AM
