YAMAHA VMAX 2012 Instructieboekje (in Dutch)

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:2395 mm (94.3 in)
Totale breedte:
820 mm (32.3 in)
Totale hoogte: 1190 mm (46.9 in)
Zadelhoogte: 775 mm (30.5 in)
Wielbasis:
1700 mm (66.9 in)
Grondspeling: 140 mm (5.51 in)
Kleinste draaicirkel: 3500 mm (137.8 in)Gewicht:Rijklaar gewicht:310 kg (683 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 4-cilinder, V-blok
Slagvolume: 1679 cm³
Boring × slag:
90.0 × 66.0 mm (3.54 × 2.60 in)
Compressieverhouding: 11.30 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:4.30 L (4.55 US qt, 3.78 Imp.qt)
Met vervanging van oliefilterpatroon:
4.70 L (4.97 US qt, 4.14 Imp.qt)Cardanolie:Type:Originele Yamaha cardanolie SAE 80 API
GL-5
Hoeveelheid: 0.30 L (0.32 US qt, 0.26 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0.27 L (0.29 US qt, 0.24 Imp.qt)
Inhoud radiator (inclusief alle leidingen): 3.75 L (3.96 US qt, 3.30 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank: 15.0 L (3.96 US gal, 3.30 Imp.gal)
Hoeveelheid reservebrandstof: 3.9 L (1.03 US gal, 0.86 Imp.gal)Brandstofinjectie:Gasklephuis:Het teken van identificatie:
2S31 00Bougie(s):Fabrikant/model: NGK/CR9EIA
Fabrikant/model:
DENSO/IU27D
Elektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:1.509 (86/57)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3D3D0.book Page 1 Wednesday, September 14, 2011 2:29 PM

SPECIFICATIES
8-2
8
Eindoverbrenging:As
Secundaire reductieverhouding: 3.082 (22/23 x 29/09)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening: Bediening met linkervoet
Overbrengingsverhoudingen: 1e: 2.375 (38/16)
2e: 1.810 (38/21)
3e:
1.400 (35/25)
4e: 1.115 (29/26)
5e: 0.935 (29/31)Chassis:Type frame:Diamantframe
Spoorhoek: 31.00 graad
Naspoor:
148 mm (5.8 in)Voorband:Type:Tubeless
Maat:
120/70R18M/C 59V
Fabrikant/model: BRIDGESTONE/BT028F
Achterband:Type:Tubeless
Maat:
200/50R18M/C 76V
Fabrikant/model: BRIDGESTONE/BT028RBelading:Maximale belasting:
190 kg (419 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:0–90 kg (0–198 lb)
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling: 90–190 kg (198–419 lb)
Voor: 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid: Voor:
290 kPa (2.90 kgf/cm², 42 psi)
Achter: 290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
Gietwiel Velgmaat:
18M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat: 18M/C x MT6.00Voorrem:Type:
Dubbele schijfrem
Bediening: Bediening met rechterhand
Aanbevolen remvloeistof: DOT 4Achterrem:Type:Enkele schijfrem
Bediening: Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg: 120.0 mm (4.72 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype: Schroefveer/gas-oliedemper
U2S3D3D0.book Page 2 Wednesday, September 14, 2011 2:29 PM

SPECIFICATIES
8-3
8
Veerweg:110.0 mm (4.33 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 1
Achterlicht/remlicht unit: LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer: 12 V, 10.0 W × 2
Parkeerlicht: 12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED x 2
Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje: LED
Controlelampje startblokkering:
LED
Controlelampje schakelmoment: LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
20.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin: 20.0 A
Zekering rubradiatorkoelvin:
7.5 A
Zekering brandstofinjectiesysteem: 15.0 A Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Backup-zekering: 7.5 A
Zekering elektronische smoorklep: 7.5 A
U2S3D3D0.book Page 3 Wednesday, September 14, 2011 2:29 PM

GEBRUIKERSINFORMATIE
9-1
9
DAU48612
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:

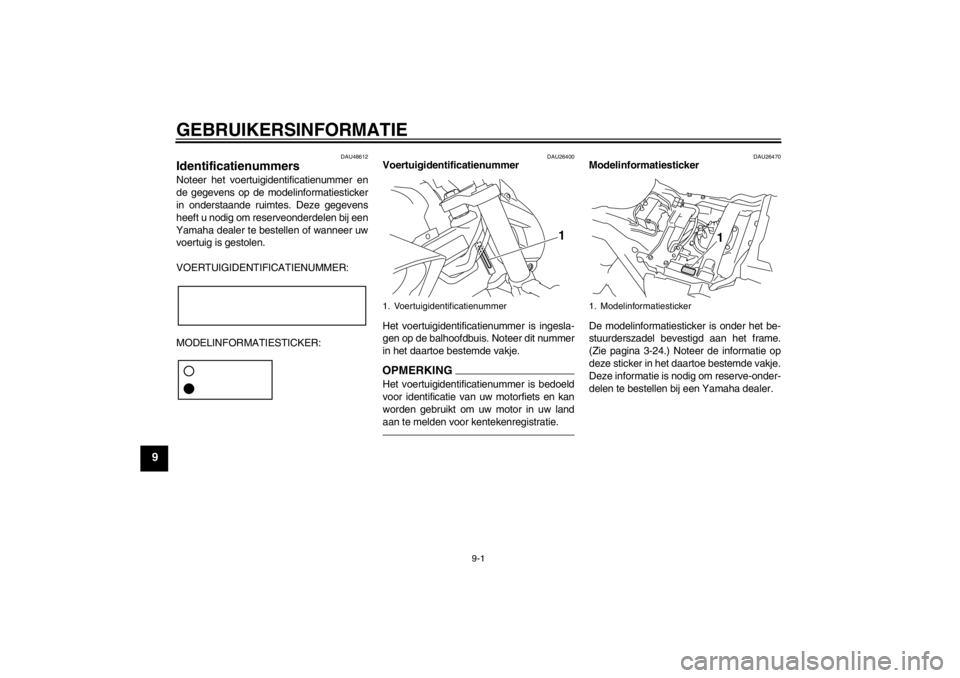

DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-24.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Modelinformatiesticker
1
U2S3D3D0.book Page 1 Wednesday, September 14, 2011 2:29 PM

INDEX
AABS ...................................................... 3-20
ABS-waarschuwingslampje .................... 3-5
Accu...................................................... 6-31
Achterbrugscharnierpunten, smeren .... 6-29
Achterlicht/remlichtunit ......................... 6-37
Antidiefstal-alarmsysteem (optie) ......... 3-17BBagageriembevestiging ........................ 3-29
Banden ................................................. 6-21
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-22
Brandstofverbruik, tips voor een zuinig .................................................... 5-3CCardanolie ............................................ 6-14
Claxonschakelaar ................................. 3-17
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje schakelmoment ............. 3-6
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem .... 3-6DDimlichtschakelaar ............................... 3-17EEXUP-systeem ..................................... 3-30GGasgreep en gaskabel, controleren
en smeren .......................................... 6-27
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting,
vervangen........................................... 6-38 Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-37
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-27
Klepspeling............................................ 6-20
Koelvloeistof .......................................... 6-16
Koplampgloeilamp, vervangen .............. 6-35
Koppelingshendel.........................3-18, 6-23LLichtsignaalschakelaar .......................... 3-17
Luchtfilterelement .................................. 6-19MMatkleur, let op........................................ 7-1
Modelinformatiesticker ............................ 9-1
Motorolie en oliefilterpatroon ................. 6-11
Multifunctioneel display ........................... 3-7NNoodstopschakelaar ............................. 3-17OOnderhoud, uitstootcontrolesysteem ...... 6-3
Ondersteunen van de motorfiets ........... 6-40PParkeerlichtgloeilamp, vervangen ......... 6-39
Parkeren..................................................5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-40RRem- en koppelingshendels, controleren en smeren ........................ 6-28
Rem- en koppelingsvloeistof,
verversen ............................................ 6-27 Rem- en schakelpedalen,
controleren en smeren........................ 6-28
Remhendel ........................................... 3-19
Remlichtschakelaars............................. 6-24
Rempedaal ........................................... 3-19
Remvloeistofniveau, controleren .......... 6-25
Richtingaanwijzerschakelaar ................ 3-17
SSchakelaar alarmverlichting.................. 3-18
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-19
Schokdemperunit, afstellen .................. 3-27
Smering en onderhoud, periodiek........... 6-4
Snelheidsmeterunit ................................. 3-6
Specificaties............................................ 8-1
Stalling .................................................... 7-4
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-18
Startspersysteem .................................. 3-31
Stationair toerental, controleren............ 6-20
Storingzoekschema’s............................ 6-41
Stroomlijnpanelen en framepaneel, verwijderen en aanbrengen .................. 6-8
Stuurschakelaars .................................. 3-17
Stuursysteem, controleren .................... 6-30TTankbeluchtingsslang en overloopslang ..................................... 3-23
Tankdop ................................................ 3-21UUitlaatkatalysatoren .............................. 3-23VVeiligheidsinformatie............................... 1-1
