FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU46624

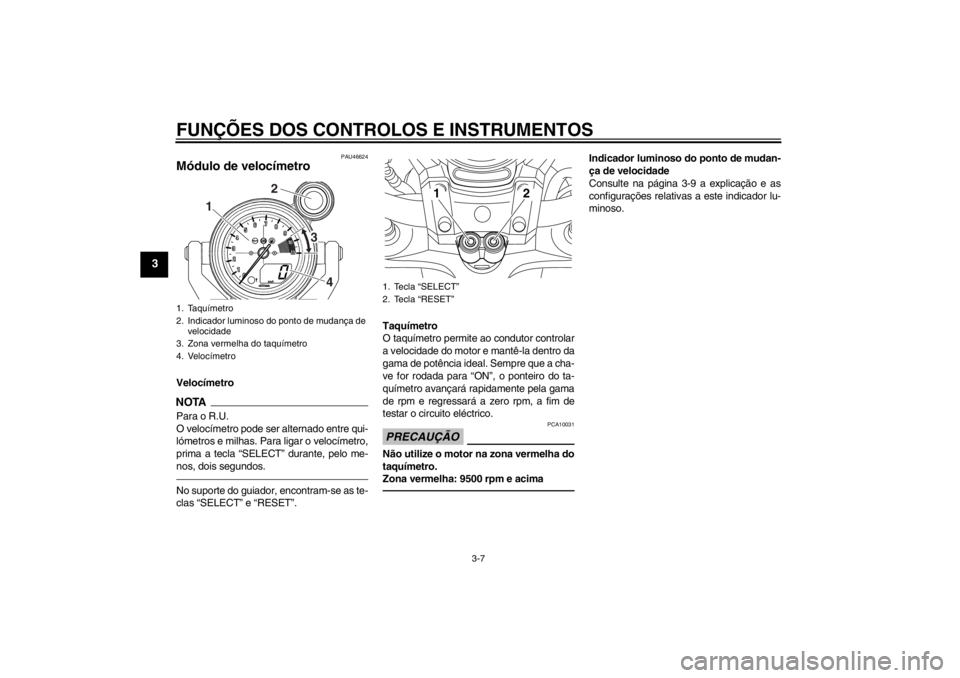

Módulo de velocímetro VelocímetroNOTAPara o R.U.
O velocímetro pode ser alternado entre qui-
lómetros e milhas. Para ligar o velocímetro,
prima a tecla “SELECT” durante, pelo me-
nos, dois segundos.No suporte do guiador, encontram-se as te-
clas “SELECT” e “RESET”.Taquímetro
O taquímetro permite ao condutor controlar
a velocidade do motor e mantê-la dentro da
gama de potência ideal. Sempre que a cha-
ve for rodada para “ON”, o ponteiro do ta-
químetro avançará rapidamente pela gama
de rpm e regressará a zero rpm, a fim de
testar o circuito eléctrico.
PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 9500 rpm e acima
Indicador luminoso do ponto de mudan-
ça de velocidade
Consulte na página 3-9 a explicação e as
configurações relativas a este indicador lu-
minoso.
1. Taquímetro
2. Indicador luminoso do ponto de mudança de
velocidade
3. Zona vermelha do taquímetro
4. Velocímetro
1 2
4
3
1. Tecla “SELECT”
2. Tecla “RESET”
12
U2S3P3P0.book Page 7 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU4658C

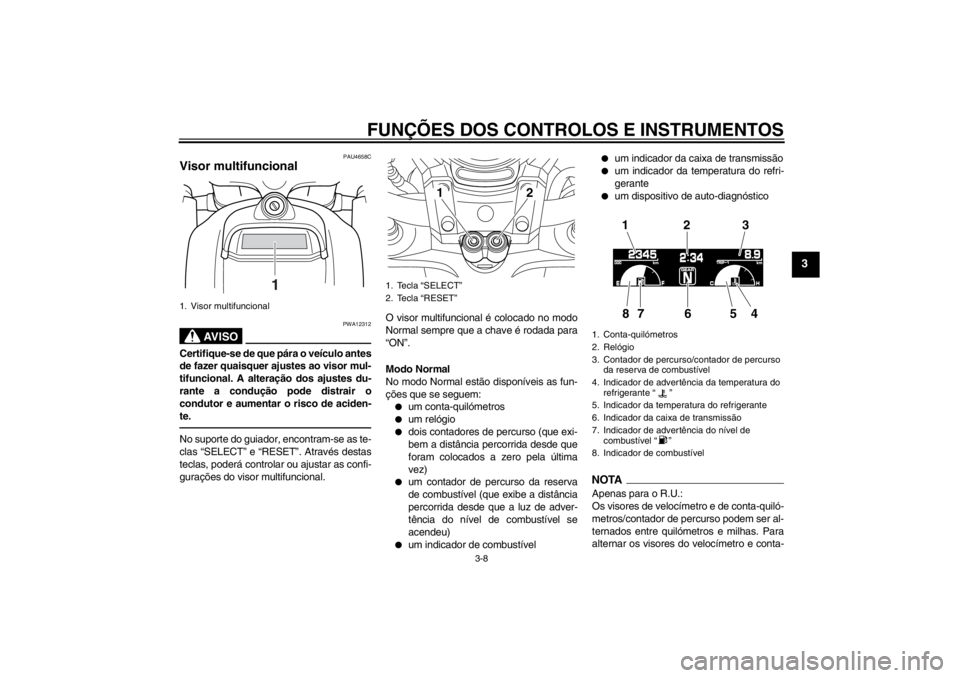

Visor multifuncional
AV I S O
PWA12312
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-
te.No suporte do guiador, encontram-se as te-
clas “SELECT” e “RESET”. Através destas
teclas, poderá controlar ou ajustar as confi-
gurações do visor multifuncional. O visor multifuncional é colocado no modo
Normal sempre que a chave é rodada para
“ON”.
Modo Normal
No modo Normal estão disponíveis as fun-
ções que se seguem:
●
um conta-quilómetros
●
um relógio
●
dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
●
um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)
●
um indicador de combustível
●
um indicador da caixa de transmissão
●
um indicador da temperatura do refri-
gerante
●
um dispositivo de auto-diagnóstico
NOTAApenas para o R.U.:
Os visores de velocímetro e de conta-quiló-
metros/contador de percurso podem ser al-
ternados entre quilómetros e milhas. Para
alternar os visores do velocímetro e conta-
1. Visor multifuncional
1
1. Tecla “SELECT”
2. Tecla “RESET”
12
1. Conta-quilómetros
2. Relógio
3. Contador de percurso/
contador de percurso
da reserva de combustível
4. Indicador de advertência da temperatura do refrigerante “ ”
5. Indicador da temperatura do refrigerante
6. Indicador da caixa de transmissão
7. Indicador de advertência do nível de combustível “ ”
8. Indicador de combustível
123
865
7
4
U2S3P3P0.book Page 8 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
quilómetros/contador de percurso, prima
“SELECT” durante pelo menos dois segun-
dos.Contadores de percursoRode a chave para “ON”. Prima “SELECT”
para alternar o visor entre os contadores de
percurso “TRIP-1” e “TRIP-2” pela ordem
que se segue:
TRIP-1 → TRIP-2 → TRIP-1
Quando a quantidade de combustível no
depósito diminuir para 3.9 L (1.03 US gal,
0.86 Imp.gal), a luz de advertência do nível
de combustível acende-se e o contador de
percurso muda automaticamente para o
contador de percurso de reserva de com-
bustível “TRIP-F” e começa a contar a dis-
tância percorrida a partir desse ponto.
Nesse caso, prima “SELECT” para alternar
o visor entre os vários contadores de per-
curso pela ordem seguinte:
TRIP-F → TRIP-1 → TRIP-2 → TRIP-F
Ao continuar a conduzir o veículo depois de
aparecer o contador de percurso de reserva
de combustível “TRIP-F”, o contador de
combustível e o indicador de advertência
do nível de combustível “ ” ficam intermi-
tentes.
Para reiniciar um contador de percurso, se-
leccione-o premindo “SELECT” e, em se-
guida, prima “RESET” durante, pelo menos, um segundo. Se não reiniciar o contador de
percurso da reserva de combustível manu-
almente, este reinicia-se automaticamente
e o visor volta para o contador anterior após
reabastecer e percorrer 5 km (3 mi).
Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. O nível de combustível
apresentado diminui em direcção a “E” (Va-
zio) à medida que o nível do combustível di-
minui no depósito. Quando a quantidade de
combustível no depósito diminui para 3.9 L
(1.03 US gal, 0.86 Imp.gal), a luz de adver-
tência do nível de combustível acende-se.
Se isto acontecer, reabasteça logo que
possível.
Ao continuar a conduzir o veículo depois de
aparecer o contador de percurso de reserva
de combustível “TRIP-F”, o contador de
combustível e o indicador de advertência
do nível de combustível “ ” ficam intermi-
tentes.
Indicador da caixa de transmissãoEste indicador mostra a velocidade selecci-
onada. A posição de ponto morto é indicada
por “ ” e pelo indicador luminoso de ponto
morto.
Indicador da temperatura do refrigerante
Com a chave na posição “ON”, o indicador
da temperatura do refrigerante apresenta a
temperatura do refrigerante. A temperatura
do refrigerante varia com as alterações cli-
máticas e com a carga sobre o motor. Se a
luz de advertência da temperatura do refri-
gerante se acender e se o segmento supe-
rior e o indicador de advertência da
temperatura do refrigerante ficarem intermi-
tentes, pare o veículo e deixe o motor arre-
fecer. (Consulte a página 6-44.)PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.Modo de Selecção
As várias funções deste visor multifuncional
são ajustadas no modo de Selecção.NOTA●
Para alterar as configurações nestes
modo, a transmissão tem de estar em
ponto morto.
●
Se a transmissão for engrenada, to-
das as configurações efectuadas são
gravadas, sendo o modo de Selecção
seguidamente cancelado e mostrado
o modo Normal em todos os ecrãs.
U2S3P3P0.book Page 9 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
●
Dependendo do ecrã, ao premir “RE-
SET”, são gravadas as configurações
ou é cancelado o modo de Selecção,
sendo mostrado o modo Normal.
Mantenha as teclas “SELECT” e “RESET”
premidas durante, pelo menos, três segun-
dos para entrar no modo de Selecção.
Neste modo, é possível configurar/ajustar
os itens que se seguem:●
luminosidade
●
indicador luminoso do ponto de mu-
dança de velocidade
●
relógio
●
cronómetro
●
relógio decrescente
●
estado do sistema
●
contadores de manutenção
NOTAPara voltar ao modo Normal, prima “SE-
LECT” para ir para “ ” e, em seguida, pri-
ma “RESET”.

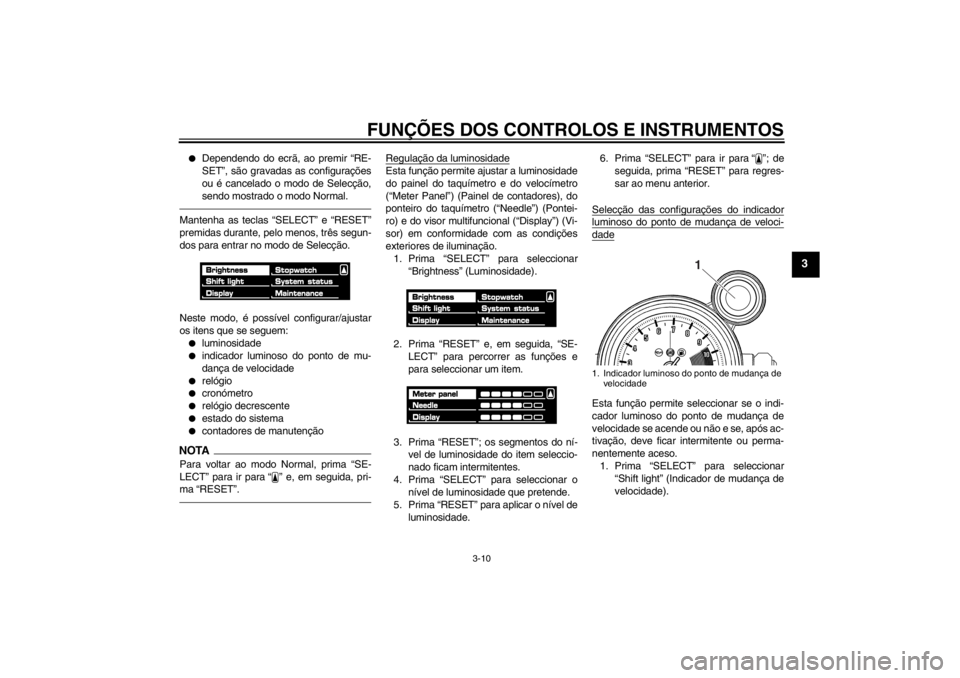

Regulação da luminosidadeEsta função permite ajustar a luminosidade
do painel do taquímetro e do velocímetro
(“Meter Panel”) (Painel de contadores), do
ponteiro do taquímetro (“Needle”) (Pontei-
ro) e do visor multifuncional (“Display”) (Vi-
sor) em conformidade com as condições
exteriores de iluminação.
1. Prima “SELECT” para seleccionar “Brightness” (Luminosidade).
2. Prima “RESET” e, em seguida, “SE- LECT” para percorrer as funções e
para seleccionar um item.
3. Prima “RESET”; os segmentos do ní- vel de luminosidade do item seleccio-
nado ficam intermitentes.
4. Prima “SELECT” para seleccionar o nível de luminosidade que pretende.
5. Prima “RESET” para aplicar o nível de luminosidade. 6. Prima “SELECT” para ir para “ ”; de
seguida, prima “RESET” para regres-
sar ao menu anterior.

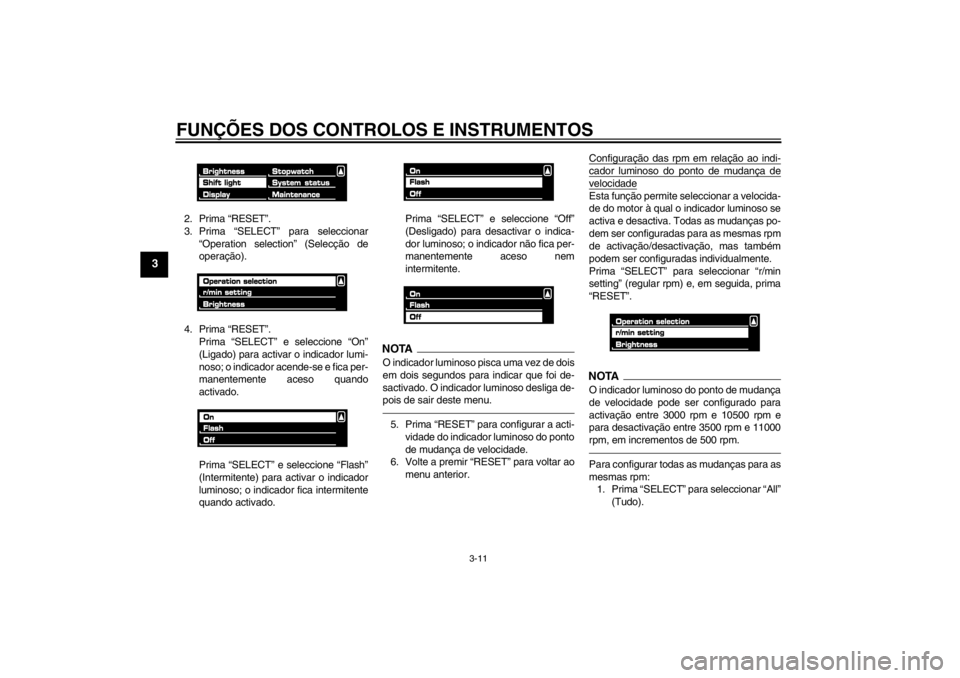

Selecção das configurações do indicador
luminoso do ponto de mudança de veloci-dadeEsta função permite seleccionar se o indi-
cador luminoso do ponto de mudança de
velocidade se acende ou não e se, após ac-
tivação, deve ficar intermitente ou perma-
nentemente aceso. 1. Prima “SELECT” para seleccionar “Shift light” (Indicador de mudança de
velocidade).1. Indicador luminoso do ponto de mudança de velocidade
1
U2S3P3P0.book Page 10 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
2. Prima “RESET”.
3. Prima “SELECT” para seleccionar“Operation selection” (Selecção de
operação).
4. Prima “RESET”. Prima “SELECT” e seleccione “On”
(Ligado) para activar o indicador lumi-
noso; o indicador acende-se e fica per-
manentemente aceso quando
activado.
Prima “SELECT” e seleccione “Flash”
(Intermitente) para activar o indicador
luminoso; o indicador fica intermitente
quando activado. Prima “SELECT” e seleccione “Off”
(Desligado) para desactivar o indica-
dor luminoso; o indicador não fica per-
manentemente aceso nem
intermitente.
NOTAO indicador luminoso pisca uma vez de dois
em dois segundos para indicar que foi de-
sactivado. O indicador luminoso desliga de-
pois de sair deste menu.5. Prima “RESET” para configurar a acti-
vidade do indicador luminoso do ponto
de mudança de velocidade.
6. Volte a premir “RESET” para voltar ao

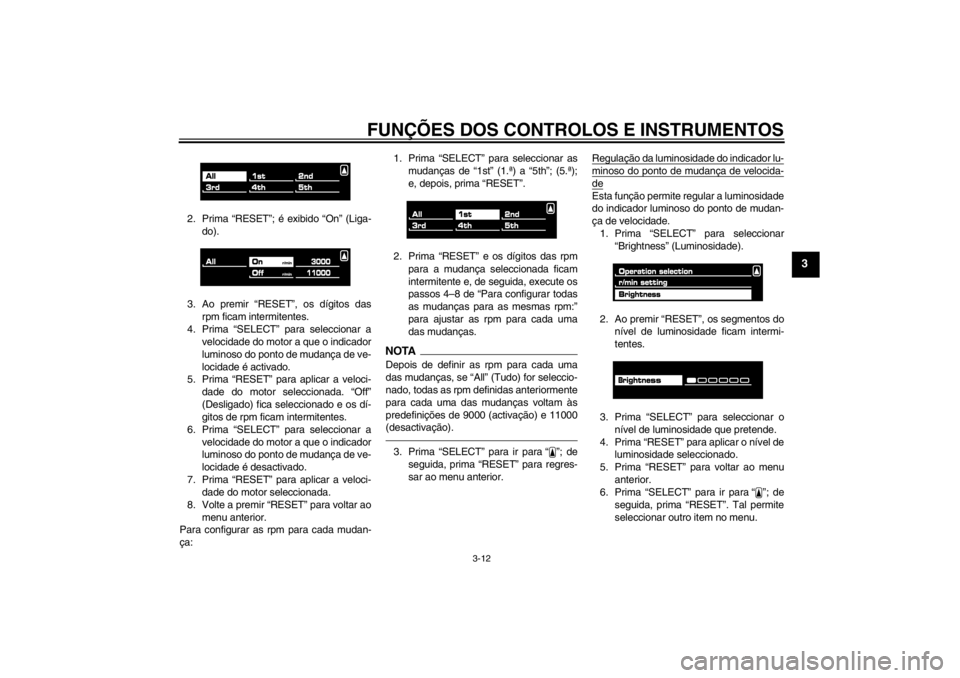

menu anterior. Configuração das rpm em relação ao indi-
cador luminoso do ponto de mudança develocidadeEsta função permite seleccionar a velocida-
de do motor à qual o indicador luminoso se
activa e desactiva. Todas as mudanças po-
dem ser configuradas para as mesmas rpm
de activação/desactivação, mas também
podem ser configuradas individualmente.
Prima “SELECT” para seleccionar “r/min
setting” (regular rpm) e, em seguida, prima
“RESET”.NOTAO indicador luminoso do ponto de mudança
de velocidade pode ser configurado para
activação entre 3000 rpm e 10500 rpm e
para desactivação entre 3500 rpm e 11000
rpm, em incrementos de 500 rpm.Para configurar todas as mudanças para as
mesmas rpm:
1. Prima “SELECT” para seleccionar “All”
(Tudo).
U2S3P3P0.book Page 11 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
2. Prima “RESET”; é exibido “On” (Liga-
do).
3. Ao premir “RESET”, os dígitos das rpm ficam intermitentes.
4. Prima “SELECT” para seleccionar a velocidade do motor a que o indicador
luminoso do ponto de mudança de ve-
locidade é activado.
5. Prima “RESET” para aplicar a veloci-
dade do motor seleccionada. “Off”
(Desligado) fica seleccionado e os dí-
gitos de rpm ficam intermitentes.
6. Prima “SELECT” para seleccionar a velocidade do motor a que o indicador
luminoso do ponto de mudança de ve-
locidade é desactivado.
7. Prima “RESET” para aplicar a veloci- dade do motor seleccionada.
8. Volte a premir “RESET” para voltar ao menu anterior.
Para configurar as rpm para cada mudan-
ça: 1. Prima “SELECT” para seleccionar as
mudanças de “1st” (1.ª) a “5th”; (5.ª);
e, depois, prima “RESET”.
2. Prima “RESET” e os dígitos das rpm para a mudança seleccionada ficam
intermitente e, de seguida, execute os
passos 4–8 de “Para configurar todas
as mudanças para as mesmas rpm:”
para ajustar as rpm para cada uma
das mudanças.
NOTADepois de definir as rpm para cada uma
das mudanças, se “All” (Tudo) for seleccio-
nado, todas as rpm definidas anteriormente
para cada uma das mudanças voltam às
predefinições de 9000 (activação) e 11000
(desactivação).3. Prima “SELECT” para ir para “ ”; deseguida, prima “RESET” para regres-
sar ao menu anterior. Regulação da luminosidade do indicador lu-
minoso do ponto de mudança de velocida-deEsta função permite regular a luminosidade
do indicador luminoso do ponto de mudan-
ça de velocidade.
1. Prima “SELECT” para seleccionar “Brightness” (Luminosidade).
2. Ao premir “RESET”, os segmentos do nível de luminosidade ficam intermi-
tentes.
3. Prima “SELECT” para seleccionar o nível de luminosidade que pretende.
4. Prima “RESET” para aplicar o nível de luminosidade seleccionado.
5. Prima “RESET” para voltar ao menu anterior.
6. Prima “SELECT” para ir para “ ”; de
seguida, prima “RESET”. Tal permite
seleccionar outro item no menu.
U2S3P3P0.book Page 12 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3

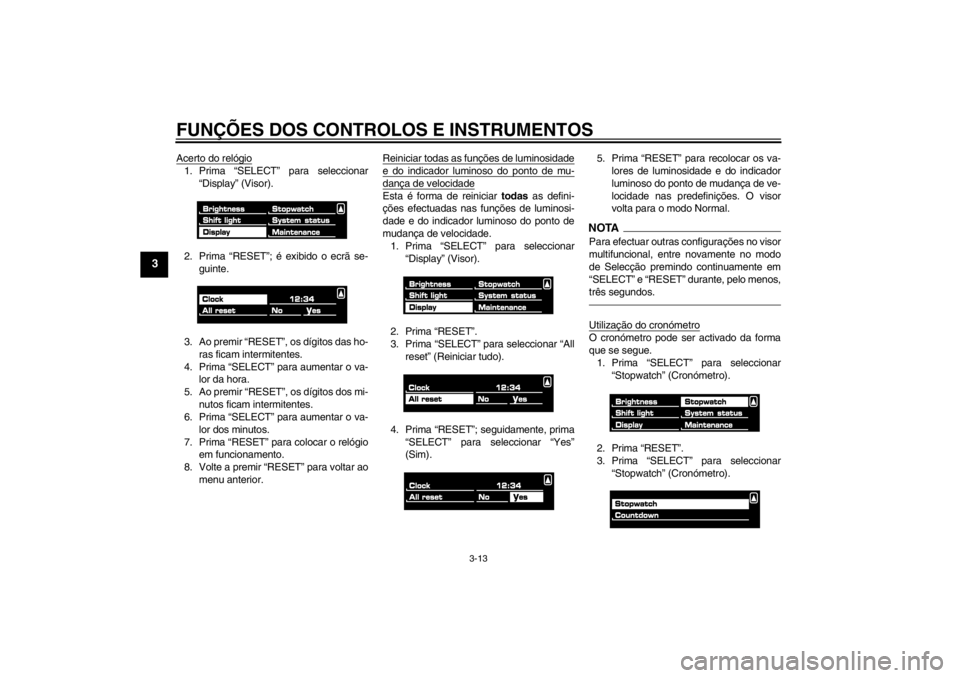

Acerto do relógio1. Prima “SELECT” para seleccionar“Display” (Visor).
2. Prima “RESET”; é exibido o ecrã se- guinte.
3. Ao premir “RESET”, os dígitos das ho- ras ficam intermitentes.
4. Prima “SELECT” para aumentar o va- lor da hora.
5. Ao premir “RESET”, os dígitos dos mi- nutos ficam intermitentes.
6. Prima “SELECT” para aumentar o va-
lor dos minutos.
7. Prima “RESET” para colocar o relógio em funcionamento.
8. Volte a premir “RESET” para voltar ao menu anterior. Reiniciar todas as funções de luminosidade
e do indicador luminoso do ponto de mu-dança de velocidadeEsta é forma de reiniciar todas
as defini-
ções efectuadas nas funções de luminosi-
dade e do indicador luminoso do ponto de
mudança de velocidade. 1. Prima “SELECT” para seleccionar
“Display” (Visor).
2. Prima “RESET”.
3. Prima “SELECT” para seleccionar “All reset” (Reiniciar tudo).
4. Prima “RESET”; seguidamente, prima “SELECT” para seleccionar “Yes”
(Sim). 5. Prima “RESET” para recolocar os va-
lores de luminosidade e do indicador
luminoso do ponto de mudança de ve-
locidade nas predefinições. O visor
volta para o modo Normal.
NOTAPara efectuar outras configurações no visor
multifuncional, entre novamente no modo
de Selecção premindo continuamente em
“SELECT” e “RESET” durante, pelo menos,
três segundos.Utilização do cronómetroO cronómetro pode ser activado da forma
que se segue.1. Prima “SELECT” para seleccionar
“Stopwatch” (Cronómetro).
2. Prima “RESET”.
3. Prima “SELECT” para seleccionar “Stopwatch” (Cronómetro).
U2S3P3P0.book Page 13 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3

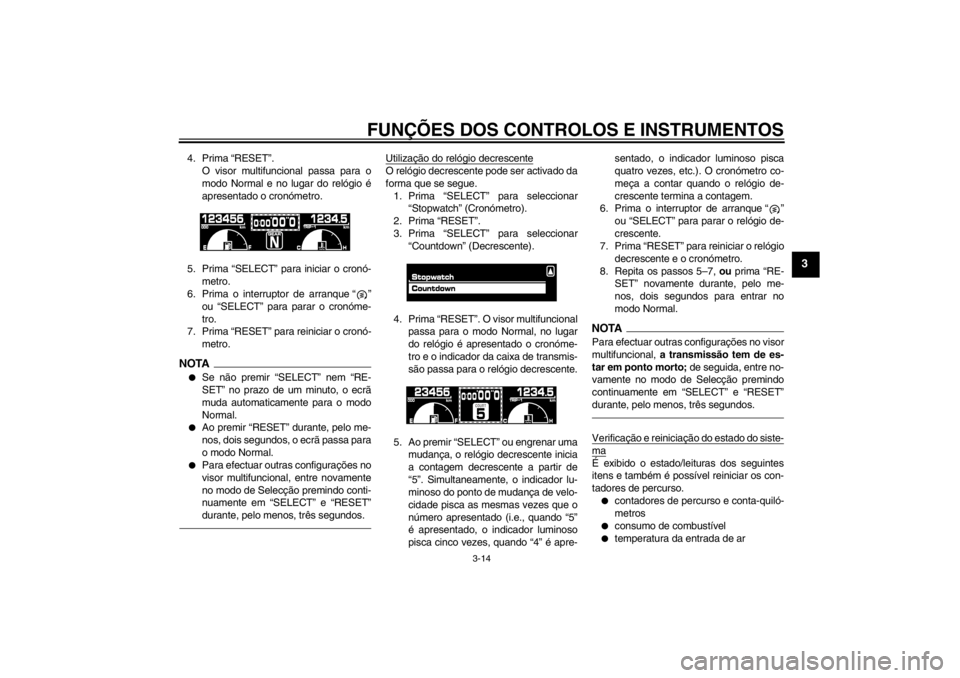

4. Prima “RESET”.
O visor multifuncional passa para o
modo Normal e no lugar do relógio é
apresentado o cronómetro.
5. Prima “SELECT” para iniciar o cronó- metro.
6. Prima o interruptor de arranque “ ”
ou “SELECT” para parar o cronóme-
tro.
7. Prima “RESET” para reiniciar o cronó-
metro.NOTA●
Se não premir “SELECT” nem “RE-
SET” no prazo de um minuto, o ecrã
muda automaticamente para o modo
Normal.
●
Ao premir “RESET” durante, pelo me-
nos, dois segundos, o ecrã passa para
o modo Normal.
●
Para efectuar outras configurações no
visor multifuncional, entre novamente
no modo de Selecção premindo conti-
nuamente em “SELECT” e “RESET”
durante, pelo menos, três segundos.
Utilização do relógio decrescenteO relógio decrescente pode ser activado da
forma que se segue.1. Prima “SELECT” para seleccionar “Stopwatch” (Cronómetro).
2. Prima “RESET”.
3. Prima “SELECT” para seleccionar “Countdown” (Decrescente).
4. Prima “RESET”. O visor multifuncional passa para o modo Normal, no lugar
do relógio é apresentado o cronóme-
tro e o indicador da caixa de transmis-
são passa para o relógio decrescente.
5. Ao premir “SELECT” ou engrenar uma mudança, o relógio decrescente inicia
a contagem decrescente a partir de
“5”. Simultaneamente, o indicador lu-
minoso do ponto de mudança de velo-
cidade pisca as mesmas vezes que o
número apresentado (i.e., quando “5”
é apresentado, o indicador luminoso
pisca cinco vezes, quando “4” é apre- sentado, o indicador luminoso pisca
quatro vezes, etc.). O cronómetro co-
meça a contar quando o relógio de-
crescente termina a contagem.
6. Prima o interruptor de arranque “ ”
ou “SELECT” para parar o relógio de-
crescente.
7. Prima “RESET” para reiniciar o relógio
decrescente e o cronómetro.
8. Repita os passos 5–7, ou prima “RE-
SET” novamente durante, pelo me-
nos, dois segundos para entrar no
modo Normal.
NOTAPara efectuar outras configurações no visor
multifuncional, a transmissão tem de es-
tar em ponto morto; de seguida, entre no-
vamente no modo de Selecção premindo
continuamente em “SELECT” e “RESET”
durante, pelo menos, três segundos.Verificação e reiniciação do estado do siste-maÉ exibido o estado/leituras dos seguintes
itens e também é possível reiniciar os con-
tadores de percurso.●
contadores de percurso e conta-quiló-
metros
●
consumo de combustível
●
temperatura da entrada de ar
U2S3P3P0.book Page 14 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
●
posição de abertura do acelerador
NOTA●
O menu “System status” (Estado do
sistema) não pode ser acedido se a
luz de advertência do nível de com-
bustível ou a luz de advertência da
temperatura do refrigerante estiverem
acesas.
●
Quando o motor estiver em funciona-
mento e estiver activado o menu do
estado do sistema, se a luz de adver-
tência do nível de combustível ou a luz
de advertência da temperatura do re-
frigerante se acenderem, o modo Nor-
mal é mostrado automaticamente.

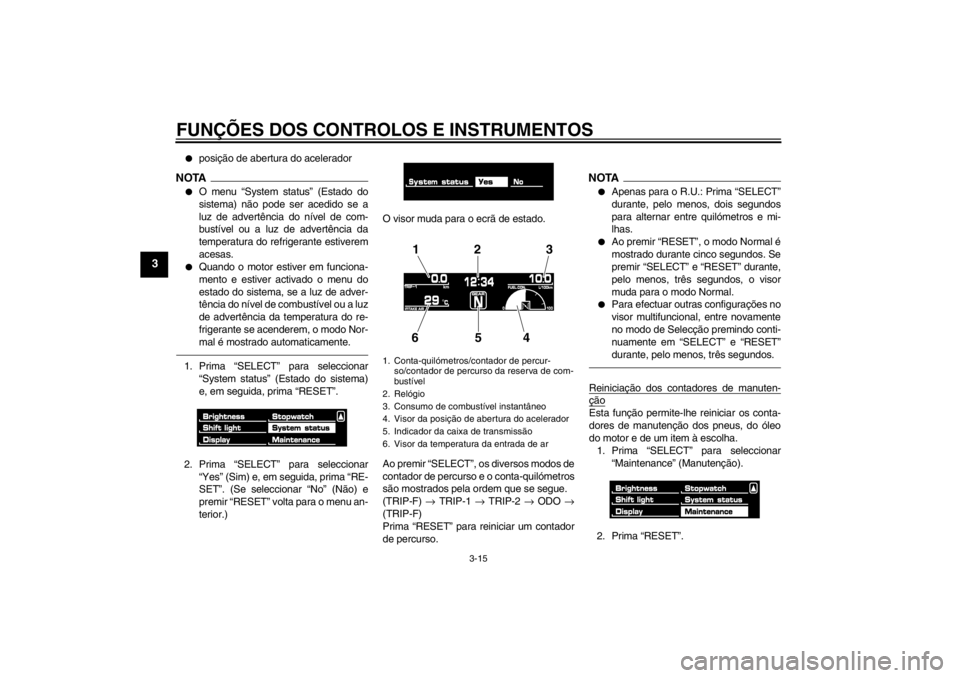

1. Prima “SELECT” para seleccionar“System status” (Estado do sistema)
e, em seguida, prima “RESET”.
2. Prima “SELECT” para seleccionar “Yes” (Sim) e, em seguida, prima “RE-
SET”. (Se seleccionar “No” (Não) e
premir “RESET” volta para o menu an-
terior.) O visor muda para o ecrã de estado.
Ao premir “SELECT”, os diversos modos de
contador de percurso e o conta-quilómetros
são mostrados pela ordem que se segue.
(TRIP-F)
→ TRIP-1 → TRIP-2 → ODO →
(TRIP-F)
Prima “RESET” para reiniciar um contador
de percurso.
NOTA●
Apenas para o R.U.: Prima “SELECT”
durante, pelo menos, dois segundos
para alternar entre quilómetros e mi-
lhas.
●
Ao premir “RESET”, o modo Normal é
mostrado durante cinco segundos. Se
premir “SELECT” e “RESET” durante,
pelo menos, três segundos, o visor
muda para o modo Normal.
●
Para efectuar outras configurações no
visor multifuncional, entre novamente
no modo de Selecção premindo conti-
nuamente em “SELECT” e “RESET”
durante, pelo menos, três segundos.
Reiniciação dos contadores de manuten-çãoEsta função permite-lhe reiniciar os conta-
dores de manutenção dos pneus, do óleo
do motor e de um item à escolha. 1. Prima “SELECT” para seleccionar “Maintenance” (Manutenção).
2. Prima “RESET”.
1. Conta-quilómetros/contador de percur- so/contador de percurso da reserva de com-
bustível
2. Relógio
3. Consumo de combustível instantâneo
4. Visor da posição de abertura do acelerador
5. Indicador da caixa de transmissão
6. Visor da temperatura da entrada de ar
12 3
654
U2S3P3P0.book Page 15 Thursday, September 15, 2011 8:58 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
3. Prima “SELECT” para seleccionar o
item a reiniciar.
4. Prima “RESET” para reiniciar o item.NOTA●
A área inferior foi deixada em branco
para outro item, cujo o condutor pre-
tenda verificar a distância desde a últi-
ma mudança, substituição ou
verificação (i.e., elemento do filtro de
ar, peças do motor, etc.).
●
Não é possível introduzir letras e nú-
meros na área em branco.
5. Prima “SELECT” para ir para “ ”.
6. Prima “RESET” para voltar ao menu anterior. Dispositivo de auto-diagnóstico
NOTAO visor indica códigos de erro apenas no
modo Normal.Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos. Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acende-se e o visor indica
um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema fica intermitente e o
visor indica um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
1. Indicador luminoso do sistema imobilizador
2. Luz de advertência de problema no motor “ ”
1. Exibição de código de erro
2
1
1
U2S3P3P0.book Page 16 Thursday, September 15, 2011 8:58 AM
