INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificaciones
no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.●
No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que
de ningún modo reduzca la distancia al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma- nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran- des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li- bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
●
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-20 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir las instrucciones si-
guientes antes de transportar la motocicleta
en otro vehículo.
●
Retire cualquier elemento suelto de la
motocicleta.
U2S3S3S0.book Page 4 Friday, September 16, 2011 3:10 PM
Page 12 of 110
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1
●
Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de com-
bustible.
●
Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
●
Ponga una marcha (para modelos con
transmisión manual).
●
Asegure la motocicleta con sujeciones
o correas adecuadas fijadas a piezas
sólidas de la motocicleta, como el bas-
tidor o la brida triple de la horquilla su-
perior delantera (y no, por ejemplo, los
manillares montados en goma, los in-
termitentes o cualquier pieza que pu-
diera romperse). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.
●
Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicleta
no rebote excesivamente durante el
transporte.
U2S3S3S0.book Page 5 Friday, September 16, 2011 3:10 PM
Page 13 of 110
DESCRIPCIÓN
2-1
2
SAU10410
Vista izquierda
1
4
56
7
8
11
9
10
12
13
14
15
2316

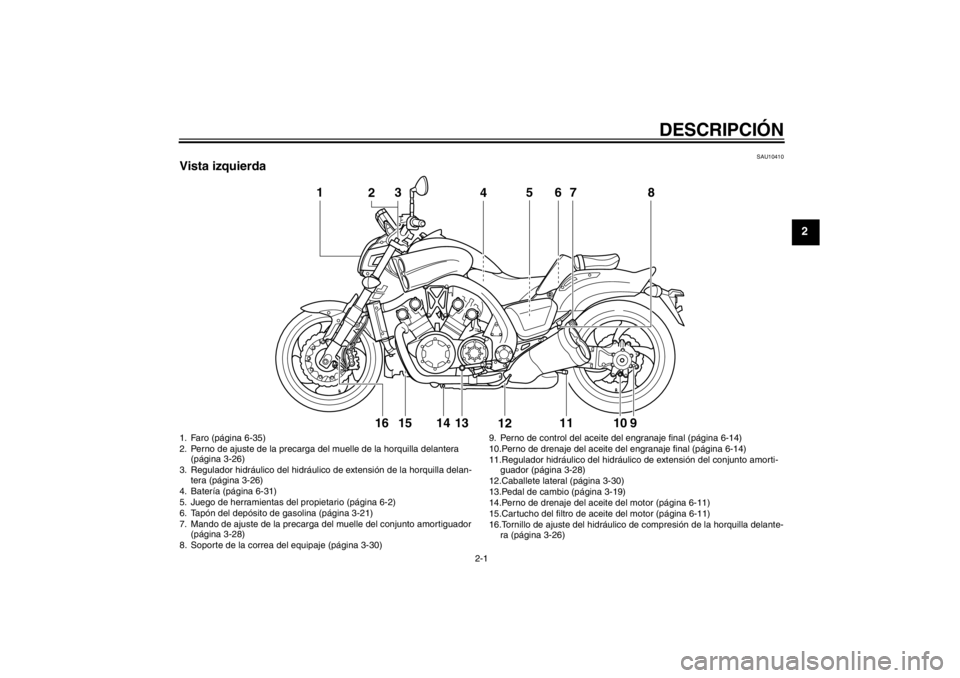

1. Faro (página 6-35)
2. Perno de ajuste de la precarga
del muelle de la horquilla delantera
(página 3-26)
3. Regulador hidráulico del hidráulic o de extensión de la horquilla delan-
tera (página 3-26)
4. Batería (página 6-31)
5. Juego de herramientas del propietario (página 6-2)
6. Tapón del depósito de gasolina (página 3-21)
7. Mando de ajuste de la precarga de l muelle del conjunto amortiguador
(página 3-28)
8. Soporte de la correa del equipaje (página 3-30) 9. Perno de control del aceite del engranaje final (página 6-14)
10.Perno de drenaje del aceite del engranaje final (página 6-14)
11.Regulador hidráulico del hidráulico de extensión del conjunto amorti-
guador (página 3-28)
12.Caballete lateral (página 3-30)
13.Pedal de cambio (página 3-19)
14.Perno de drenaje del aceite del motor (página 6-11)
15.Cartucho del filtro de aceite del motor (página 6-11)
16.Tornillo de ajuste del hidráulico de compresión de la horquilla delante- ra (página 3-26)
U2S3S3S0.book Page 1 Friday, September 16, 2011 3:10 PM
Page 14 of 110
DESCRIPCIÓN
2-2
2
SAU10420
Vista derecha
12 4 67
5
3
9
11
8
10

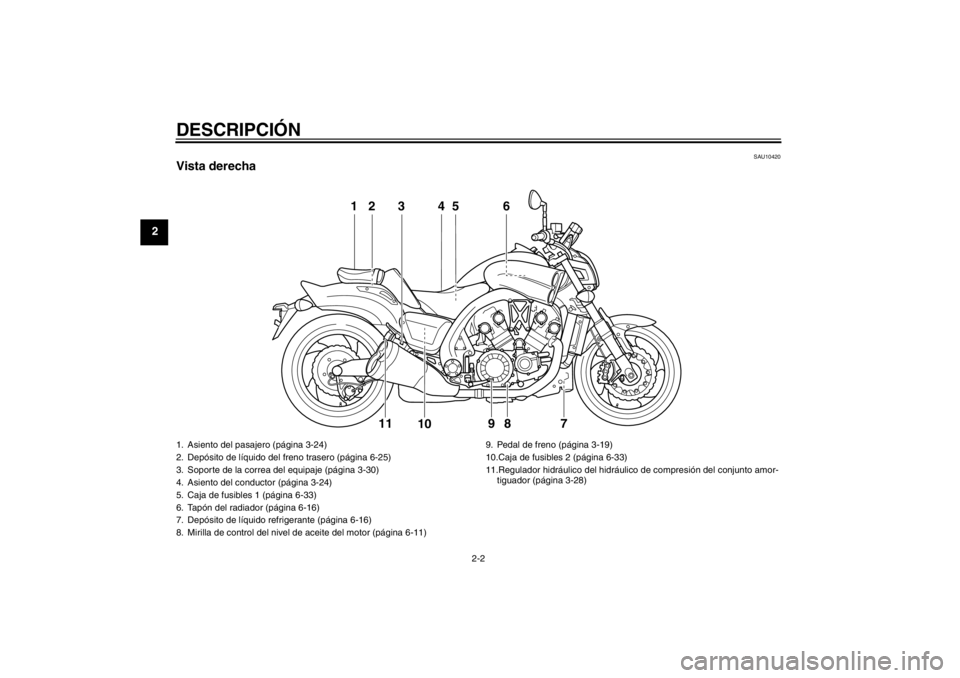

1. Asiento del pasajero (página 3-24)
2. Depósito de líquido del freno trasero (página 6-25)
3. Soporte de la correa del equipaje (página 3-30)
4. Asiento del conductor (página 3-24)
5. Caja de fusibles 1 (página 6-33)
6. Tapón del radiador (página 6-16)
7. Depósito de líquido refrigerante (página 6-16)
8. Mirilla de control del nivel de aceite del motor (página 6-11) 9. Pedal de freno (página 3-19)
10.Caja de fusibles 2 (página 6-33)
11.Regulador hidráulico del hidráulic
o de compresión del conjunto amor-
tiguador (página 3-28)U2S3S3S0.book Page 2 Friday, September 16, 2011 3:10 PM
Page 15 of 110
DESCRIPCIÓN
2-3
2
SAU10430
Mandos e instrumentos
123 4 67 89
10
11
5

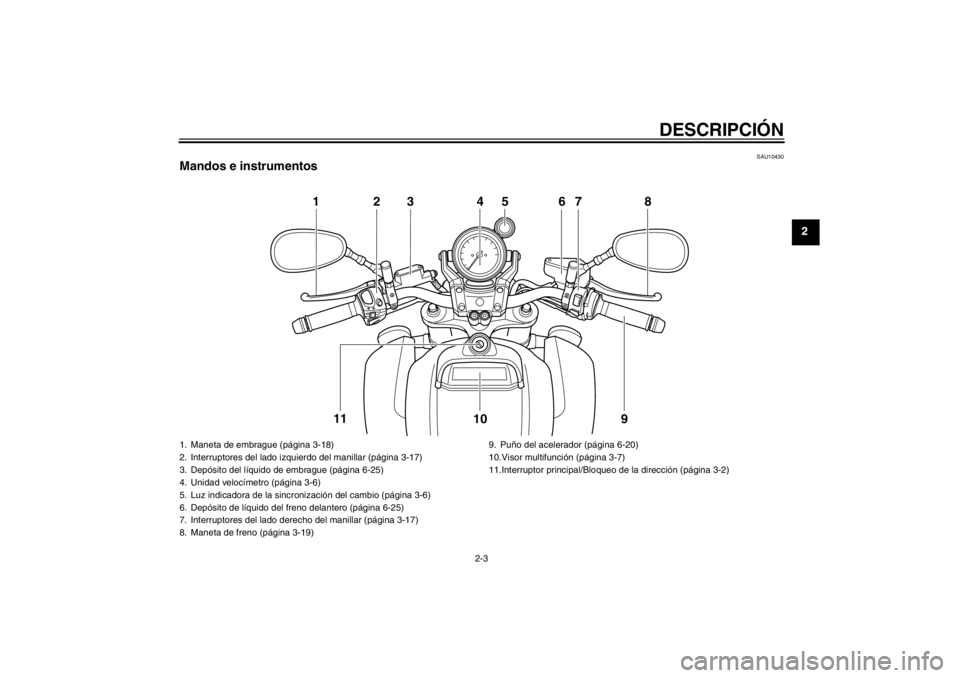

1. Maneta de embrague (página 3-18)
2. Interruptores del lado izquierdo del manillar (página 3-17)
3. Depósito del líquido de embrague (página 6-25)
4. Unidad velocímetro (página 3-6)
5. Luz indicadora de la sincronización del cambio (página 3-6)
6. Depósito de líquido del freno delantero (página 6-25)
7. Interruptores del lado derecho del manillar (página 3-17)
8. Maneta de freno (página 3-19) 9. Puño del acelerador (página 6-20)
10.Visor multifunción (página 3-7)
11.Interruptor principal/Bloqueo de la dirección (página 3-2)
U2S3S3S0.book Page 3 Friday, September 16, 2011 3:10 PM
Page 16 of 110
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10977
Sistema inmovilizador Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema consta de lo si-
guiente:●
una llave de registro de nuevo código
(llave roja)
●
dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos
●
un transpondedor (que está instalado
en la llave de registro de código)
●
una unidad inmovilizadora
●
una ECU (unidad de control electróni-
co)
●
una luz indicadora del sistema inmovi-
lizador (Véase la página 3-6).La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCIÓN
SCA11821
●
¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.
●
No sumerja ninguna de las llaves en
agua.
●
No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.
●
No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).
●
No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
●
No coloque objetos pesados enci-
ma de las llaves.
●
No rectifique ni altere la forma de
las llaves.
●
No separe la parte de plástico de las
llaves.
●
No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.
●
Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.
●
Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que pueden
crear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)21 2
U2S3S3S0.book Page 1 Friday, September 16, 2011 3:10 PM
Page 17 of 110
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10472

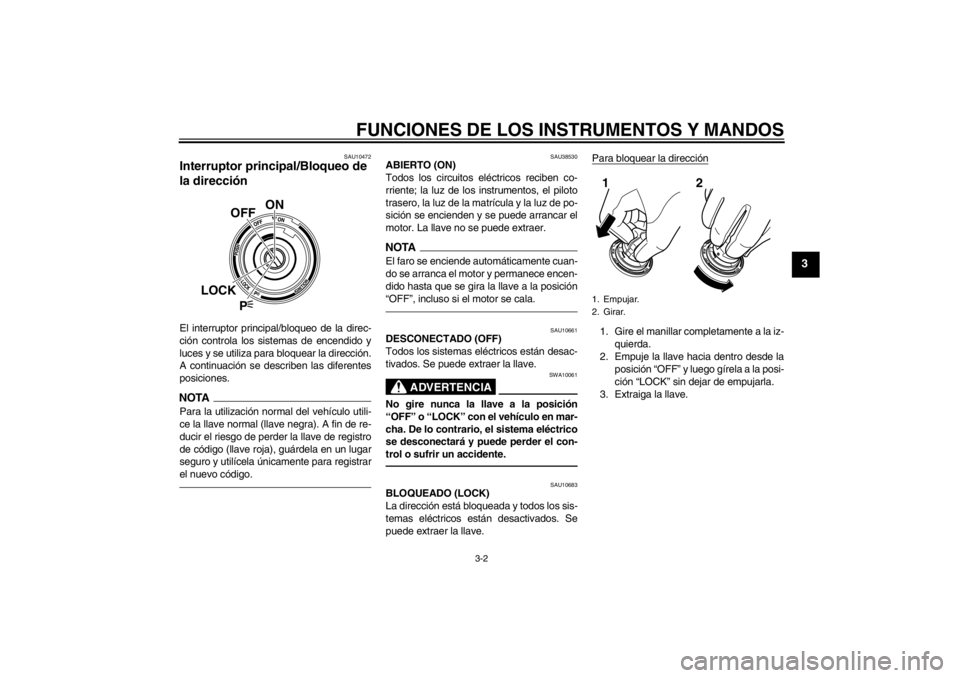

Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.NOTAPara la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU38530
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10683
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se

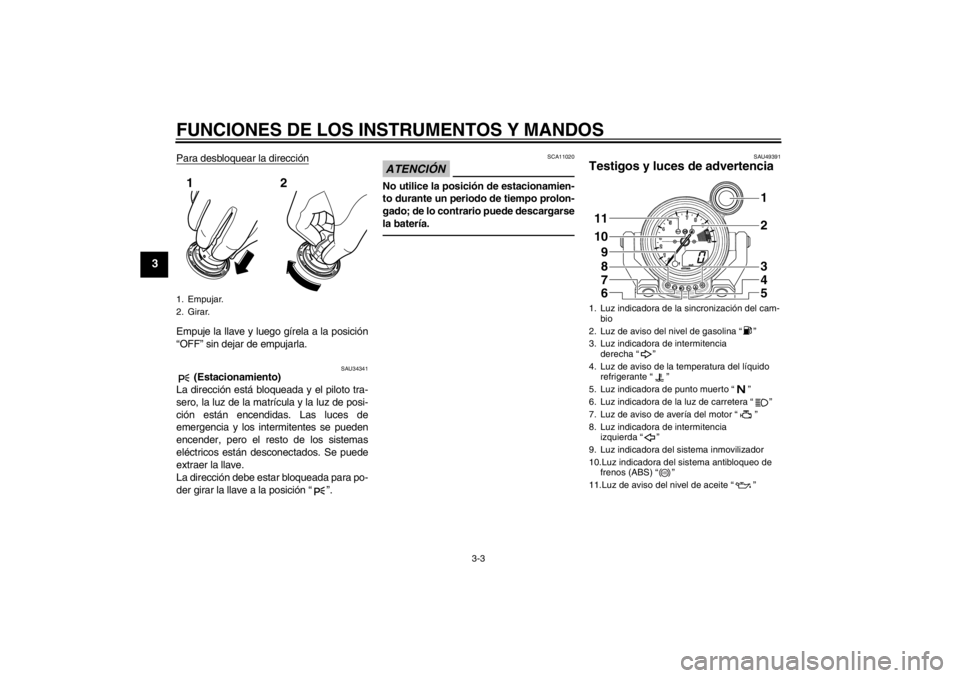

puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
ON
OFF
LOCK
P
1. Empujar.
2. Girar.12
U2S3S3S0.book Page 2 Friday, September 16, 2011 3:10 PM
Page 18 of 110
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAU34341
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y la luz de posi-
ción están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.
ATENCIÓN
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarse
la batería.
SAU49391
Testigos y luces de advertencia
1. Empujar.
2. Girar.12
1. Luz indicadora de la sincronización del cam- bio
2. Luz de aviso del nivel de gasolina “ ”
3. Luz indicadora de intermitencia derecha “ ”
4. Luz de aviso de la temperatura del líquido refrigerante “ ”
5. Luz indicadora de punto muerto “ ”
6. Luz indicadora de la luz de carretera “ ”
7. Luz de aviso de avería del motor “ ”
8. Luz indicadora de intermitencia izquierda “ ”
9. Luz indicadora del sistema inmovilizador
10.Luz indicadora del sistema antibloqueo de frenos (ABS) “ ”
11.Luz de aviso del nivel de aceite “ ”11
10 2
1
9
3
4
5
8
7
6
ABS
U2S3S3S0.book Page 3 Friday, September 16, 2011 3:10 PM
Page 19 of 110
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11030
Luces indicadoras de
intermitencia “ ” y “ ”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11060
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU46565
Luz de aviso del nivel de aceite “ ”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
Para comprobar el circuito eléctrico de la
luz de aviso, estacione el vehículo en una
superficie horizontal, sitúe el interruptor de
paro del motor en “ ” y gire la llave de
“OFF” a “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.Si la luz de aviso permanece encendida,
proceda del modo siguiente.
1. Sitúe el interruptor de paro del motor en “ ”.
2. Gire la llave a “OFF”, espere dos minu-
tos y gire la llave a “ON”.
3. Si la luz de aviso se enciende y no se apaga, compruebe el nivel de aceite
del motor. (Véase la página 6-11). Si la
luz de aviso permanece encendida
una vez se ha comprobado que el ni-
vel de aceite es correcto, haga revisar
el vehículo en un concesionario
Yamaha.
NOTA●
Esta luz de aviso no se enciende:
cuando el motor está al ralentí
durante la marcha
si el motor se ha calado y no se ha girado la llave de “ON” a “OFF” y
luego de nuevo a “ON”
No obstante , si la luz de aviso está
encendida cuando se pone en marcha
el motor, permanecerá encendida
hasta que se gire la llave a “OFF”.
●
Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
aceite. Si se detecta un problema en el
circuito de detección de nivel de acei-
te, se repetirá la secuencia siguiente hasta que se repare la avería: La luz
de aviso de nivel de aceite parpadeará
diez veces y seguidamente se apaga-
rá durante 2.5 segundos. En ese caso,
haga revisar el vehículo en un conce-
sionario Yamaha.
SAU48700
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 3.9 L (1.03 US gal,
0.86 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.NOTAEste modelo está también equipado con un
dispositivo de autodiagnóstico del circuito
de detección del nivel de gasolina. Si se de-
tecta un problema en el circuito de detec-
ción de nivel de gasolina, se repetirá la
secuencia siguiente hasta que se repare la
avería: La luz de aviso de nivel de gasolina,
el indicador de gasolina y el indicador de
U2S3S3S0.book Page 4 Friday, September 16, 2011 3:10 PM
Page 20 of 110
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
aviso de nivel de gasolina parpadean ocho
veces y seguidamente se apagan durante
3.0 segundos. En ese caso, haga revisar el
vehículo en un concesionario Yamaha.
SAU11446
Luz de aviso de la temperatura del líqui-
do refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor inme-
diatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.ATENCIÓN
SCA10021
No mantenga en marcha el motor si se
recalienta.NOTA●
En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante en el radiador.
●
Si el motor se recalienta, consulte las
instrucciones adicionales de la página
6-43.
SAU42774
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende cuando se
detecta un problema en el circuito eléctrico
de control del motor. En ese caso, haga re-
visar el sistema de autodiagnóstico en un
concesionario Yamaha. (Véase en la pági-
na 3-16 una explicación del dispositivo de
autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU51661
Luz de aviso del sistema ABS “ ”
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:●
no se enciende cuando se gira la llave
a “ON”
●
se enciende o parpadea durante la
marcha
●
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
Es posible que el ABS no funcione correc-
tamente. En cualquiera de las circunstan-
cias anteriormente señaladas, haga revisar
el sistema lo antes posible en un concesio-
nario Yamaha. (Véase en la página 3-20
una explicación del ABS).ADVERTENCIA
SWA16040
Si la luz de aviso del ABS no se apaga
después de circular a una velocidad de
10 km/h (6 mi/h) o superior o se enciende
o parpadea durante la marcha, el siste-
ma de frenos pasa a funcionar del modo
convencional. En cualquiera de estos
casos, o si la luz de aviso no se enciende
en absoluto, extreme las precauciones
para evitar el posible bloqueo de las rue-
das en las frenadas de emergencia.
Haga revisar el sistema de frenos y los
circuitos eléctricos en un concesionario
Yamaha lo antes posible.
ABS
U2S3S3S0.book Page 5 Friday, September 16, 2011 3:10 PM
