Pflege un d La gerun g d es Motorrad s7-3
7
Verwenden Sie zur Reinigung der Ti-
tan-Schalldämpfer nur einen weichen,
sauberen Lappen oder Schwamm mit
einem milden Reinigungsmittel und
Wasser. Falls die Schalldämpfer je-
doch mit einem milden Reinigungs-
mittel nicht gründlich genug gereinigt
werden können, dürfen auch alkali-
sche Reinigungsmittel und eine wei-
che Bürste benutzt werden.
 Verwenden Sie niemals Scheuermittel
oder andere Spezialreiniger, um die
Titan-Schalldämpfer zu reinigen, da
diese die Oberflächenbeschichtung
des Schalldämpfers beschädigen.
 Selbst kleinste Mengen von Öl, z.B.
von einem verölten Lappen oder von
öligen Fingerabdrücken, hinterlassen
Flecken auf dem Titan-Schalldämpfer.
Diese können aber mit einem milden
Reinigungsmittel entfernt werden.
 Bitte beachten Sie, dass die tempera-
turbedingte Verfärbung des Auspuff-
rohrs, das in die Titan-Schalldämpfer
mündet, normal ist und nicht behoben
werden kann.
Nach der Reini gung
1. Das Motorrad mit einem Leder oder einem saugfähigen Tuch trockenwi-
schen. 2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edelstahl-
Teilen eine Chrompolitur.
4. Alle Metalloberflächen müssen mit ei- nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen lassen, bevor es untergestellt oder ab-
gedeckt wird.
WARNUNG
GWA11132
Verunreinig ungen auf d en Bremsen o der
Reifen kann zu Kontrollverlust führen.
 Sicherstellen, dass sich we der Öl
noch Wachs auf den Bremsen o der
Reifen befin det.
 Gegeb enenfalls Bremsschei ben
un d - beläg e mit Aceton od er einem
han delsü blichen Bremsenreini ger säu
bern; Reifen mit warmem Was-
ser un d einem mil den Reini gun gs-
mittel a bwaschen. Vor Fahrten mit
höheren Geschwin dig keiten die
Bremsleistun g un d d as Fahrverhal-
ten des Motorra ds in den Kurven
testen.
ACHTUNG
GCA10801
 Wachs un d Öl stets sparsam auftra-
g en un d je glichen Ü berschuss a b-
wischen.
 Niemals Gummi- o der Kunststoff-
teile einölen b zw. wachsen, son-
d ern mit g eeigneten Pfle gemitteln
b ehan deln.
 Polituren nicht zu häufi g einsetzen,
d enn diese enthalten Schleifmittel,
d ie eine d ünne Schicht des Lackes
a b tra gen.HINWEIS Produktempfehlungen erhalten Sie
bei Ihrem Yamaha-Händler.
 Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
U2CEG1G0.book Page 3 Tuesday, November 10, 2015 1:35 PM

Pflege und La gerung d es Motorra ds
7-4
7
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-
scheibe entfernt werden.
GAU26244
A bstellenKurzzeiti ges A bstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.ACHTUNG
GCA10811
 Stellen Sie ein nasses Motorra d nie-
mals in eine un belüftete Gara ge
o der decken es mit einer Plane a b,
d enn dann bleib t das Wasser auf
d en Bauteilen stehen, un d d as kann
Rost bild un g zur Fol ge hab en.
 Um Korrosion zu verhin dern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) un d Bereiche, in d enen
starke Chemikalien gela gert wer-
d en, vermei den.S tillle gun g
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel. 2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenrin- ge, etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl durch die Kerzenbohrungen ein-
füllen.
c. Die Zündkerzenstecker auf die Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
d ig un gen un d Verletzun gen
d urch Funken zu vermei den,
b eim Durch drehen des Motors
U2CEG1G0.book Page 4 Tuesday, November 10, 2015 1:35 PM

Pflege un d La gerun g d es Motorrad s7-5
7
sicherstellen, dass die Zün dker-
zenelektro den geer det sin d.

[GWA10952]
e. Die Zündkerzenstecker von den Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel- und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-30.
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
U2CEG1G0.book Page 5 Tuesday, November 10, 2015 1:35 PM

Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2395 mm (94.3 in)
Gesamtbreite:
820 mm (32.3 in)
Gesamthöhe: 1190 mm (46.9 in)
Sitzhöhe: 775 mm (30.5 in)
Radstand:
1700 mm (66.9 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 3.5 m (11.48 ft)Gewicht:Gewicht (fahrfertig):310 kg (683 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
V-Motor
Anzahl der Zylinder: 4-Zylinder
Hubraum: 1679 cm3
Bohrung × Hub:
90.0 × 66.0 mm (3.54 × 2.60 in) Verdichtungsverhältnis:
11.3 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher,
JASO-Standard MA
Motoröl-Füllmenge: Ölwechsel:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Mit Ölfilterausbau: 4.70 L (4.97 US qt, 4.14 Imp.qt)Achsantrie bsöl:Sorte:
Yamaha Original-Kardangetriebeöl SAE
80W-90 API GL-5
Füllmenge:
0.30 L (0.32 US qt, 0.26 Imp.qt)Füllmeng e:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Kühlers (einschließlich aller Kanäle): 3.75 L (3.96 US qt, 3.30 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 15 L (4.0 US gal, 3.3 Imp.gal)
Davon Reserve:
3.9 L (1.03 US gal, 0.86 Imp.gal)Kraftstoff-Einspritzun g:Drosselklappengehäuse:
Kennzeichnung: 2S31 00Zün dkerze(n):Hersteller/Modell:
NGK/CR9EIA
Hersteller/Modell: DENSO/IU27D
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
1.509 (86/57)
Achsantrieb: Kardan
Sekundäruntersetzungsverhältnis: 3.082 (22/23 x 29/9)
Getriebeart:
Klauengeschaltetes 5-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.375 (38/16)
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM

Technische Daten
8-2
8
2. Gang:1.810 (38/21)
3. Gang: 1.400 (35/25)
4. Gang:
1.115 (29/26)
5. Gang: 0.935 (29/31)
Fahr gestell:Rahmenbauart:
Unten offener Zentralrohrrahmen
Lenkkopfwinkel: 31.0 Grad
Nachlauf: 148 mm (5.8 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70R18M/C 59V
Hersteller/Typ:
BRIDGESTONE/BT028F GHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
200/50R18M/C 76V
Hersteller/Typ: BRIDGESTONE/BT028R GZula dun g:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):Bis zu 90 kg (198 lb) Zuladung:
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) Zuladung - maximale Zuladung:
Vorn:250 kPa (2.50 kgf/cm2, 36 psi)
Hinten:
290 kPa (2.90 kgf/cm2, 42 psi)Vor derra d:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT6.00Vor derra dbremse:Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 120 mm (4.7 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder: Spiralfeder
Stoßdämpfer:
Gashydraulischer Dämpfer
Federweg: 110 mm (4.3 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität: 12 V, 11.2 Ah (10 HR)Scheinwerfer:Lampenart:
Halogenlampe
U2CEG1G0.book Page 2 Tuesday, November 10, 2015 1:35 PM

Technische Daten
8-3
8
Lampenleistung × Anzahl:Scheinwerfer:
H4, 60.0 W/55.0 W x 1
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W × 2
Blinklicht hinten: 10.0 W × 2
Standlicht vorn:
5.0 W × 1
Kennzeichenbeleuchtung: 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherun g:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 20.0 A
Nebenkühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 15.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2CEG1G0.book Page 3 Tuesday, November 10, 2015 1:35 PM

Verbraucherinformation
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401

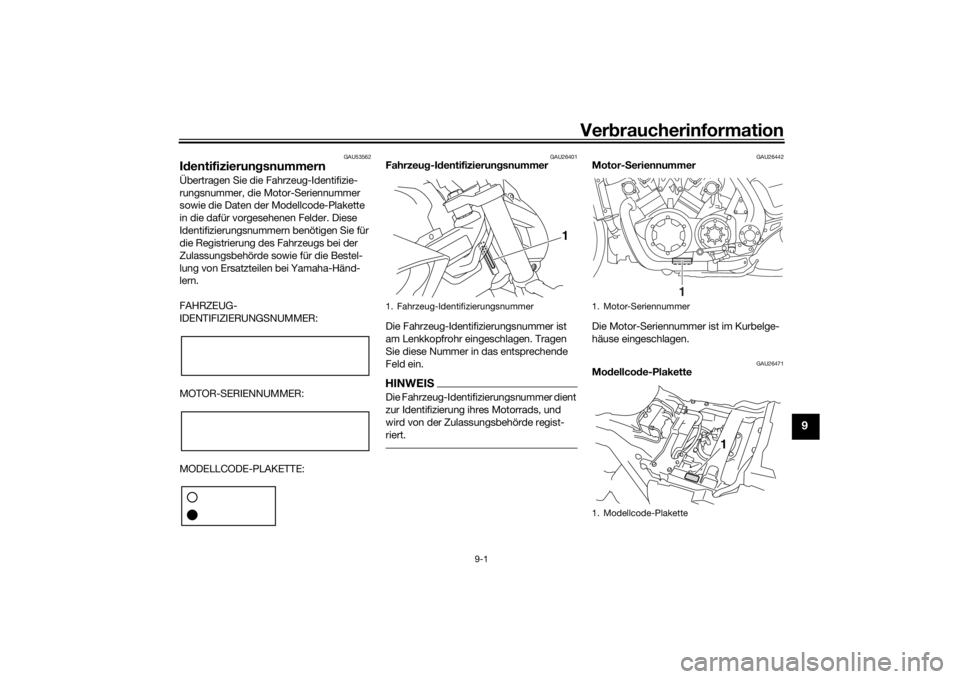

Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26471
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM

Verbraucherinformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-26.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.U2CEG1G0.book Page 2 Tuesday, November 10, 2015 1:35 PM

10-1
10
Index
AAbblendschalter ................................... 3-18
ABS....................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-6BBatterie ................................................. 6-30
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-37
Blinkerschalter ...................................... 3-18
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-27
Bremsflüssigkeitsstand, prüfen ............ 6-25
Bremslicht/Rücklicht ............................ 6-37
Bremslichtschalter ................................ 6-24
Brems- und Kupplungsflüssigkeit, wechseln ............................................ 6-26EEinfahrvorschriften.................................. 5-3
EXUP-System ....................................... 3-32FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-27HHandbremshebel.................................. 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-28
Hupenschalter ...................................... 3-18IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-25
Kennzeichenbeleuchtungs-Lampe,
wechseln ............................................ 6-38
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff .............................................. 3-24
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-25
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-16
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-5
Kupplungshebel .......................... 3-19, 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen ...................... 6-20
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-18
Lenkung, prüfen ................................... 6-29
Lichthupenschalter............................... 3-18
Luftfiltereinsatz ..................................... 6-19MModellcode-Plakette .............................. 9-1
Motor anlassen ...................................... 5-1 Motoröl und Ölfilterpatrone .................. 6-11
Motorrad aufbocken ............................. 6-39
Motor-Seriennummer ............................. 9-1
Motorstoppschalter .............................. 3-18
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsanzeige ............................. 3-8
OÖlstand-Warnleuchte.............................. 3-4PParken..................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen.................................................... 6-21
Reserve-Warnleuchte ............................. 3-5SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte ............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen .............................. 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ..... 6-28
Seitenständer........................................ 3-32
Seitenständer, prüfen und
schmieren ........................................... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ........................ 3-31
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe, auswechseln ............. 6-36
Starterschalter ...................................... 3-18
U2CEG1G0.book Page 1 Tuesday, November 10, 2015 1:35 PM

Index
10-2
10
System der Wegfahrsperre ..................... 3-1TTachometer ............................................. 3-7
Tankverschluss ..................................... 3-22
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-28
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-20
Verkleidungsteil und Abdeckungen,
abnehmen und montieren .................... 6-8
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-18
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen............................... 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-33
U2CEG1G0.book Page 2 Tuesday, November 10, 2015 1:35 PM
