YAMAHA VMAX 2016 Manuale de Empleo (in Spanish)

Utilización y puntos importantes para la conducción
5-1
5
SAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los man dos pue-
d e per der el control, con el consiguiente
riesgo de acci dente o daños personales.
SAU48712
NOTAEste modelo está equipado con:
 un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En este caso, el visor mostrará
el código de error 30; no obstante, no
se trata de una avería. Gire la llave a
“OFF” y vuelva a girarla a “ON” para
eliminar el código de error. De lo con-
trario el motor no arrancará, aunque
gire al pulsar el interruptor de arran-
que.
 un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver a
ponerlo en marcha.
SAU51693
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben
cumplirse una de las condiciones siguien-
tes:
 La transmisión esté en la posición de
punto muerto.
 Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-31.
1. Gire la llave a la posición “ON” y veri-
fique que el interruptor de paro del
motor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse. Luz de aviso del nivel de aceite
 Luz de aviso del nivel de gasolina
 Luz de aviso de la temperatura
del líquido refrigerante
 Luz de aviso de avería del motor
 Luz indicadora de la sincroniza-
ción del cambio
 Luz indicadora del sistema inmo-
vilizador
U2CES1S0.book Page 1 Tuesday, November 10, 2015 1:51 PM

Utilización y puntos importantes para la conducción
5-2
5
ATENCIÓN
SCA11834
Si una luz in dica dora o d e aviso no se
encien de inicialmente al girar la llave a la
posición “ON” o si dicha luz permanece
encen did a, consulte la página 3-3 para
la comprobación del circuito de la luz in-
d ica dora o de aviso correspon diente.
La luz de aviso del ABS debe encen-
derse cuando se gira el interruptor
principal a “ON” y luego apagarse
después de circular a una velocidad
de 10 km/h (6 mi/h) o superior.
ATENCIÓN
SCA17682
Si la luz d e aviso del sistema ABS no se
encien de y apaga como se ha explica do
anteriormente, consulte en la página 3-3
la comprobación del circuito correspon-
d iente.2. Ponga punto muerto. La luz indicado-
ra de punto muerto se debe encender.
Si no se enciende, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
3. Arranque el motor pulsando el inte- rruptor de arranque. Si el motor no arranca, suelte el inte-
rruptor de arranque, espere unos se-
gundos e inténtelo de nuevo. Cada
intento de arranque debe ser lo más
breve posible a fin de preservar la ba-
tería. No accione el arranque durante
más de 10 segundos seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vi
da útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
SAU16673
CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponi-
ble para iniciar la marcha, acelerar, subir
pendientes, etc.

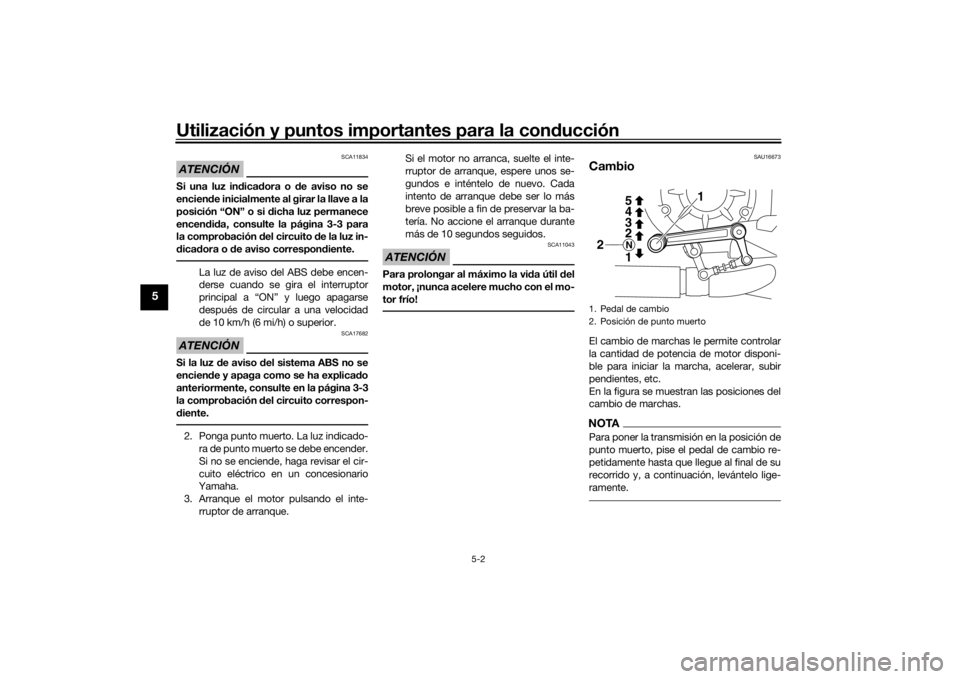

En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio re-
petidamente hasta que llegue al final de su
recorrido y, a continuación, levántelo lige-
ramente.1. Pedal de cambio
2. Posición de punto muerto
1
2
2 3
4 5N1
U2CES1S0.book Page 2 Tuesday, November 10, 2015 1:51 PM

Utilización y puntos importantes para la conducción
5-3
5
ATENCIÓN
SCA10261
 Incluso con la transmisión en la po-
sición de punto muerto, no des-
cien da pen dientes durante
perio dos de tiempo prolonga dos
con el motor para do ni remolque la
motocicleta en distancias largas.
La transmisión sólo se engrasa co-
rrectamente cuan do el motor está
funcionan do. Un engrase ina decua-
d o pue de averiar la transmisión.
 Utilice siempre el embrague para
cambiar de marcha a fin d e evitar
que se averíe el motor, la transmi-
sión y la transmisión secun daria,
los cuales no han si do diseña dos
para soportar el impacto de un
cambio forza do.
SAU16811
Consejos para re ducir el consu-
mo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Conside-
re los consejos siguientes para reducir el
consumo de gasolina:
 No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
 No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
 Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados
(p. ej. en los atascos, en los semáforos
o en los pasos a nivel).
SAU16842
Rodaje d el motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón, debe
leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros
1600 km (1000 mi). Las diferentes piezas
del motor se desgastan y pulen hasta sus
holguras correctas de trabajo. Durante este
periodo debe evitar el funcionamiento pro-
longado a todo gas o cualquier condición
que pueda provocar el sobrecalentamiento
del motor.
SAU17124
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 4800 r/min. ATENCIÓN: A los 1000 km
(600 mi) d e funcionamiento se d ebe
cambiar el aceite del motor y el aceite
d el engranaje final y sustituir el cartucho
o elemento d el filtro de aceite.
[SCA10333]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 5700 r/min.
U2CES1S0.book Page 3 Tuesday, November 10, 2015 1:51 PM

Utilización y puntos importantes para la conducción
5-4
5
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.ATENCIÓN
SCA10311
 Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.
 Si surge algún problema d urante el
ro daje del motor lleve inme diata-
mente el vehículo a un concesiona-
rio Yamaha para que lo revise.
SAU17214
EstacionamientoCuando estacione, pare el motor y quite la
llave del interruptor principal.
ADVERTENCIA
SWA10312
 El motor y el sistema de escape
pue den calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
pue dan tocarlos y quemarse.
 No estacione en una pen diente o
sobre suelo blan do, ya que el vehí-
culo pue de volcar, con el consi-
guiente riesgo de que se pro duzca
una fuga d e gasolina y un incen dio.
 No estacione cerca d e restrojos u
otros materiales inflamables en los
que se pued a prender fuego.
U2CES1S0.book Page 4 Tuesday, November 10, 2015 1:51 PM

Mantenimiento y ajustes periódicos6-1
6
SAU17246
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de mante-
nimiento.
ADVERTENCIA
SWA10322
Si no se realiza el mantenimiento debi do
d el vehículo o si los trabajos de mante-
nimiento se realizan d e forma incorrec-
ta, pue de aumentar el riesgo de sufrir
d años personales o un acci dente mortal
d urante el mantenimiento o el uso del
vehículo. Si no está familiariza do con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15123
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
 Con el motor en marcha, las piezas
en movimiento pued en atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pue den
provocar descargas o un incen dio.
 El tener el motor en marcha durante
el mantenimiento pue de ocasionar
lesiones oculares, quema duras, un
incen dio o el envenenamiento por
monóxi do de carbono, que pue de
ser mortal. Consulte en la página
1-2 información a dicional sobre el
monóxi do d e carbono.
ADVERTENCIA
SWA15461
Los discos de freno, las pinzas, los tam-
bores y los forros pue den alcanzar una
temperatura muy alta durante el uso.
Para evitar quema duras, permita que los
componentes del freno se enfríen antes
d e tocarlos.
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
U2CES1S0.book Page 1 Tuesday, November 10, 2015 1:51 PM

Mantenimiento y ajustes periódicos
6-2
6
SAU63410
Juegos de herramientas del pro-
pietarioEl juego de herramientas del propietario se
encuentra detrás del panel A. (Véase la pá-
gina 6-8).
Asimismo, un juego de herramientas adi-
cional se entrega por separado al comprar
el vehículo.
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en los juegos
de herramientas del propietario es ayudarle
a realizar las operac iones de mantenimien-
to preventivo y las pequeñas reparaciones.
Sin embargo, para realizar correctamente
algunos trabajos de mantenimiento puede
necesitar otras herramientas, como por
ejemplo una llave dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
1. Juego de herramientas del propietario
1
U2CES1S0.book Page 2 Tuesday, November 10, 2015 1:51 PM

Mantenimiento y ajustes periódicos6-3
6
SAU46862
NOTA Las revisiones anuales deben realizarse tod os los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Uni do).
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un co ncesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46911
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados. √√√√√
2 *Bujías • Comprobar estado.
•Limpiar.
√√
• Cambiar. √√
3 *Válvula s • Comprobar holgura de la válvula.
• Ajustar.
Cada 40000 km (24000 mi)
4 *Sistema
de inyec-
ción • Ajuste de la sincronización.
√√√√√√
5 *Silencia
dores y tu-
bos d e escape • Comprobar si las bridas con tor-
nillo están bien apretadas. √√√√√
6 *Sistema
de in duc-
ción de aire • Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
• Cambiar las piezas averiadas se- gún sea necesario. √√√√√
U2CES1S0.book Page 3 Tuesday, November 10, 2015 1:51 PM

Mantenimiento y ajustes periódicos
6-4
6
SAU1770M
Cua dro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Filtro de aire •Cambiar. √
2 *Embrague • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√
3 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Tu b o s de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
6 *Líqui do de freno • Cambiar. Cada 2 años
7 *Rue das • Comprobar si están descentra-
das o dañadas. √√√√
8 *Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
U2CES1S0.book Page 4 Tuesday, November 10, 2015 1:51 PM

Mantenimiento y ajustes periódicos6-5
6
9 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
10 *Basculante • Comprobar funcionamiento y si el
juego es excesivo. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
11 *Cojinetes
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
12 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
13 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
14 Eje pivote
del pe dal
d e freno • Lubricar con grasa a base de ja-
bón de litio. √√√√√
15 Eje pivote
de la ma-
neta de embrague • Lubricar con grasa de silicona.
√√√√√
16 Eje pivote
del pe dal
d e cambio • Lubricar con grasa a base de ja-
bón de litio. √√√√√
17 Caballete lateral • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
18 *Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN AN UA

L
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2CES1S0.book Page 5 Tuesday, November 10, 2015 1:51 PM

Mantenimiento y ajustes periódicos
6-6
6
19 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
20 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si el
amortiguador pierde aceite. √√√√
21 *Puntos
de pivote
d el brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
22 Aceite de motor •Cambiar.
• Comprobar nivel de aceite y si
existen fugas. √√√√√√
23 Cartucho
del filtro
d e aceite del motor •Cambiar.
√√√
24 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar refrigerante. Cada 3 años
25 *Sistema EXUP • Compruebe el funcionamiento, el
juego libre del cable y la posición
de la polea. √√√
26 Aceite
del engrana-
je final • Comprobar nivel de aceite y si
existen fugas. √√
√
•Cambiar. √√√
27 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 m i
)30000 km
(18000 mi) 40000 km
(24000 mi)
U2CES1S0.book Page 6 Tuesday, November 10, 2015 1:51 PM
