Table des matières
Etiquettes générales et
importantes ........................................ 1
Numéros d’identification ................. 1
Numéro d’identification primaire
(PRI-ID) .......................................... 1
Numéro d’identification du scooter
(CIN) .............................................. 1
Numéro de série du moteur ............... 1
Informations du modèle .................. 2
Plaque du constructeur ..................... 2
Etiquettes importantes ................... 3
Etiquettes d’avertissement ................ 4
Autres étiquettes ............................... 7
Informations de sécurité................... 9
Restrictions concernant les person-
nes habilitées à utiliser le scooter
nautique ...................................... 9
Règles de navigation .................... 10
Règles d’utilisation ....................... 11
Equipement recommandé ............ 14
Informations de sécurité ............... 14
Caractéristiques du scooter
nautique .................................... 15
Ski nautique ................................. 16
Règles de sécurité nautiques ....... 18
Profitez de votre scooter nautique
en toute responsabilité .............. 18
Caractéristiques et fonctions ......... 20
Emplacement des principaux
composants ............................... 20
Fonctionnement des commandes
et autres fonctions ..................... 24
Siège ............................................... 24
Capot ............................................... 25
Bouchon du réservoir de
carburant ...................................... 25
Transmetteur de commande à
distance
(pour VX Deluxe/VX Cruiser) ....... 25
Contacteur d’arrêt du moteur .......... 26Coupe-circuit du moteur .................. 26
Contacteur de démarrage ............... 27
Levier d’accélération ....................... 27
Sortie témoin d’eau de
refroidissement ............................ 28
Système de direction ....................... 28
Levier d’inversion
(pour VX Deluxe/VX Cruiser) ....... 29
Poignée ........................................... 29
Œil de proue .................................... 30
Yeux de poupe ................................ 30
Système Yamaha de gestion du
moteur (Yamaha Engine Manage-
ment System, YEMS) ................... 30
Système de sécurité Yamaha et
Mode de bas régime
(pour VX Deluxe/VX Cruiser) ....... 30
Centre d’affichage multifonction ...... 32
Compartiments de rangement ......... 37
Fonctionnement .............................. 40
Carburant et huile ........................ 40
Essence ........................................... 40
Huile moteur .................................... 41
Remplissage du réservoir de
carburant ...................................... 41
Contrôles préalables .................... 42
Liste de contrôles préalables ........... 42
Points de contrôle préalables .......... 44
Fonctionnement ........................... 51
Rodage du moteur ........................... 51
Mise à l’eau du scooter nautique ..... 52
Démarrage du moteur ..................... 52
Arrêt du moteur ............................... 54
Quitter le scooter nautique .............. 54
Utilisation de votre scooter
nautique .................................... 55
Apprendre à connaître votre scooter
nautique ....................................... 55
Apprendre à utiliser votre scooter
nautique ....................................... 55
Navigation avec des passagers ...... 56
Démarrer le scooter nautique .......... 57
UF1K73F0.book Page 1 Wednesday, July 11, 2007 4:05 PM

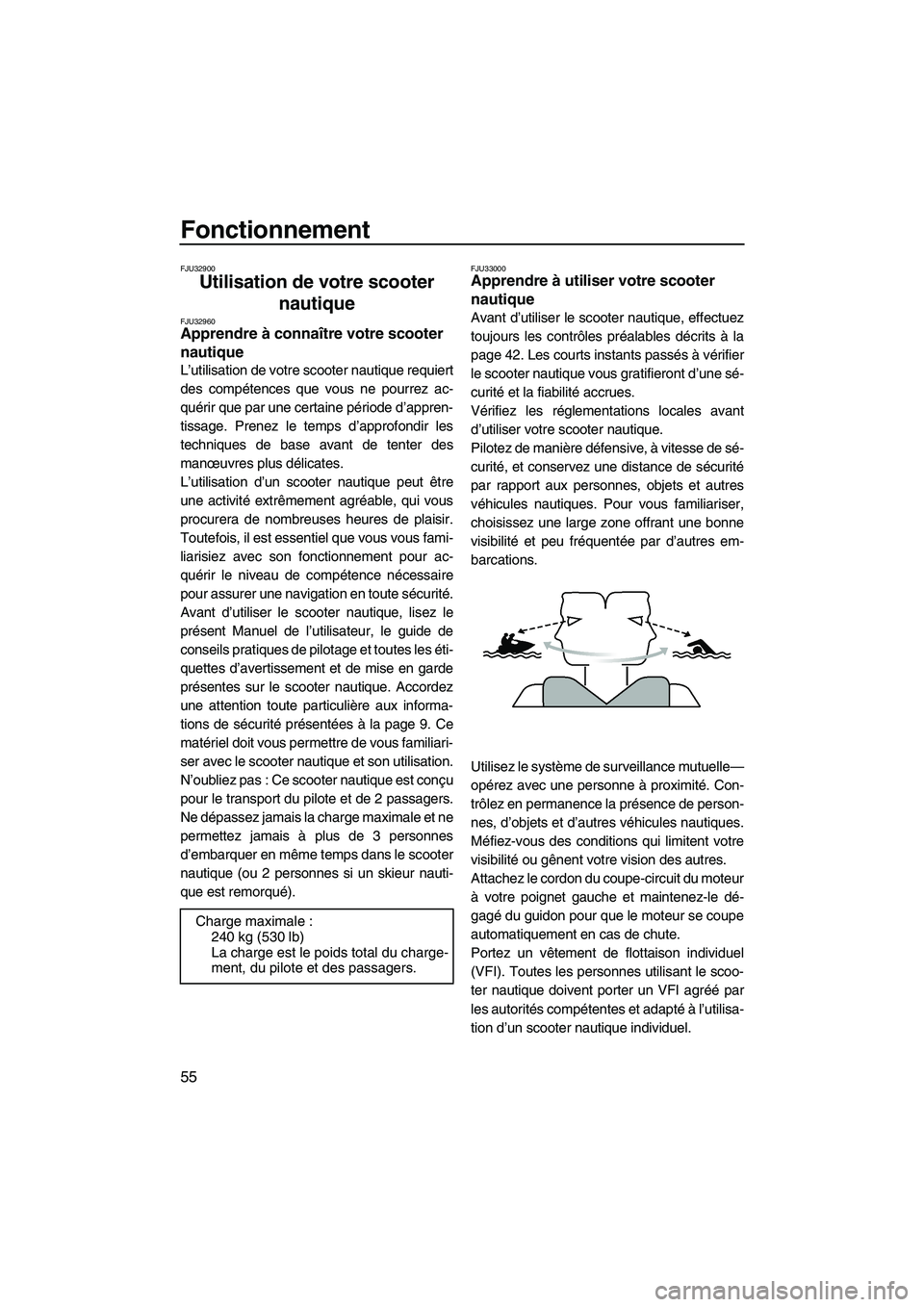

Fonctionnement
55
FJU32900
Utilisation de votre scooter
nautique
FJU32960Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique requiert
des compétences que vous ne pourrez ac-
quérir que par une certaine période d’appren-
tissage. Prenez le temps d’approfondir les
techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécurité.
Avant d’utiliser le scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage et toutes les éti-
quettes d’avertissement et de mise en garde
présentes sur le scooter nautique. Accordez
une attention toute particulière aux informa-
tions de sécurité présentées à la page 9. Ce
matériel doit vous permettre de vous familiari-
ser avec le scooter nautique et son utilisation.
N’oubliez pas : Ce scooter nautique est conçu
pour le transport du pilote et de 2 passagers.
Ne dépassez jamais la charge maximale et ne
permettez jamais à plus de 3 personnes
d’embarquer en même temps dans le scooter
nautique (ou 2 personnes si un skieur nauti-
que est remorqué).
FJU33000Apprendre à utiliser votre scooter
nautique
Avant d’utiliser le scooter nautique, effectuez
toujours les contrôles préalables décrits à la
page 42. Les courts instants passés à vérifier
le scooter nautique vous gratifieront d’une sé-
curité et la fiabilité accrues.
Vérifiez les réglementations locales avant
d’utiliser votre scooter nautique.
Pilotez de manière défensive, à vitesse de sé-
curité, et conservez une distance de sécurité
par rapport aux personnes, objets et autres
véhicules nautiques. Pour vous familiariser,
choisissez une large zone offrant une bonne
visibilité et peu fréquentée par d’autres em-
barcations.
Utilisez le système de surveillance mutuelle—
opérez avec une personne à proximité. Con-
trôlez en permanence la présence de person-
nes, d’objets et d’autres véhicules nautiques.
Méfiez-vous des conditions qui limitent votre
visibilité ou gênent votre vision des autres.
Attachez le cordon du coupe-circuit du moteur
à votre poignet gauche et maintenez-le dé-
gagé du guidon pour que le moteur se coupe
automatiquement en cas de chute.
Portez un vêtement de flottaison individuel
(VFI). Toutes les personnes utilisant le scoo-
ter nautique doivent porter un VFI agréé par
les autorités compétentes et adapté à l’utilisa-
tion d’un scooter nautique individuel. Charge maximale :
240 kg (530 lb)
La charge est le poids total du charge-
ment, du pilote et des passagers.
UF1K73F0.book Page 55 Wednesday, July 11, 2007 4:05 PM

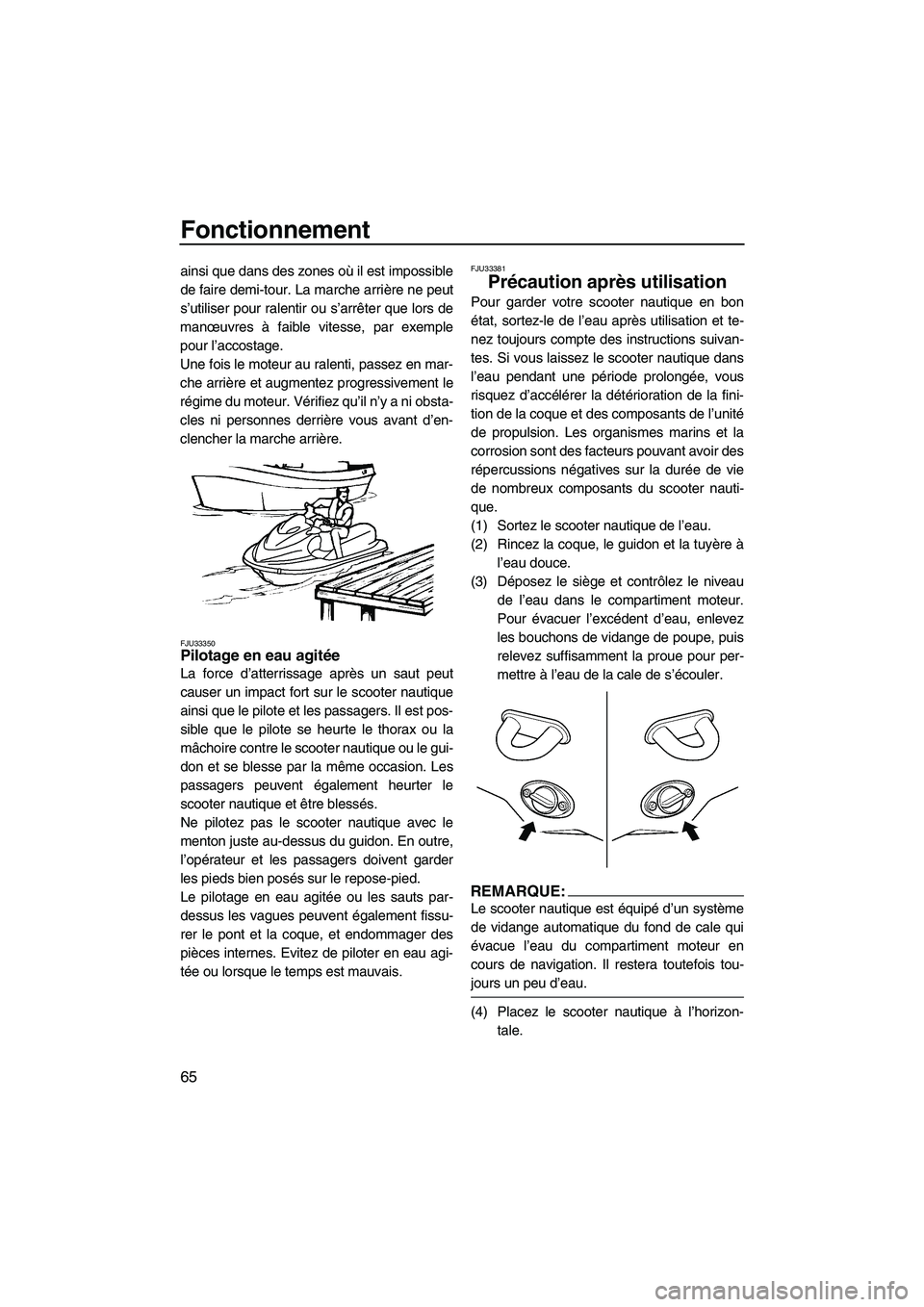

Fonctionnement
65
ainsi que dans des zones où il est impossible
de faire demi-tour. La marche arrière ne peut
s’utiliser pour ralentir ou s’arrêter que lors de
manœuvres à faible vitesse, par exemple
pour l’accostage.
Une fois le moteur au ralenti, passez en mar-
che arrière et augmentez progressivement le
régime du moteur. Vérifiez qu’il n’y a ni obsta-
cles ni personnes derrière vous avant d’en-
clencher la marche arrière.
FJU33350Pilotage en eau agitée
La force d’atterrissage après un saut peut
causer un impact fort sur le scooter nautique
ainsi que le pilote et les passagers. Il est pos-
sible que le pilote se heurte le thorax ou la
mâchoire contre le scooter nautique ou le gui-
don et se blesse par la même occasion. Les
passagers peuvent également heurter le
scooter nautique et être blessés.
Ne pilotez pas le scooter nautique avec le
menton juste au-dessus du guidon. En outre,
l’opérateur et les passagers doivent garder
les pieds bien posés sur le repose-pied.
Le pilotage en eau agitée ou les sauts par-
dessus les vagues peuvent également fissu-
rer le pont et la coque, et endommager des
pièces internes. Evitez de piloter en eau agi-
tée ou lorsque le temps est mauvais.
FJU33381
Précaution après utilisation
Pour garder votre scooter nautique en bon
état, sortez-le de l’eau après utilisation et te-
nez toujours compte des instructions suivan-
tes. Si vous laissez le scooter nautique dans
l’eau pendant une période prolongée, vous
risquez d’accélérer la détérioration de la fini-
tion de la coque et des composants de l’unité
de propulsion. Les organismes marins et la
corrosion sont des facteurs pouvant avoir des
répercussions négatives sur la durée de vie
de nombreux composants du scooter nauti-
que.
(1) Sortez le scooter nautique de l’eau.
(2) Rincez la coque, le guidon et la tuyère à
l’eau douce.
(3) Déposez le siège et contrôlez le niveau
de l’eau dans le compartiment moteur.
Pour évacuer l’excédent d’eau, enlevez
les bouchons de vidange de poupe, puis
relevez suffisamment la proue pour per-
mettre à l’eau de la cale de s’écouler.
REMARQUE:
Le scooter nautique est équipé d’un système
de vidange automatique du fond de cale qui
évacue l’eau du compartiment moteur en
cours de navigation. Il restera toutefois tou-
jours un peu d’eau.
(4) Placez le scooter nautique à l’horizon-
tale.
UF1K73F0.book Page 65 Wednesday, July 11, 2007 4:05 PM

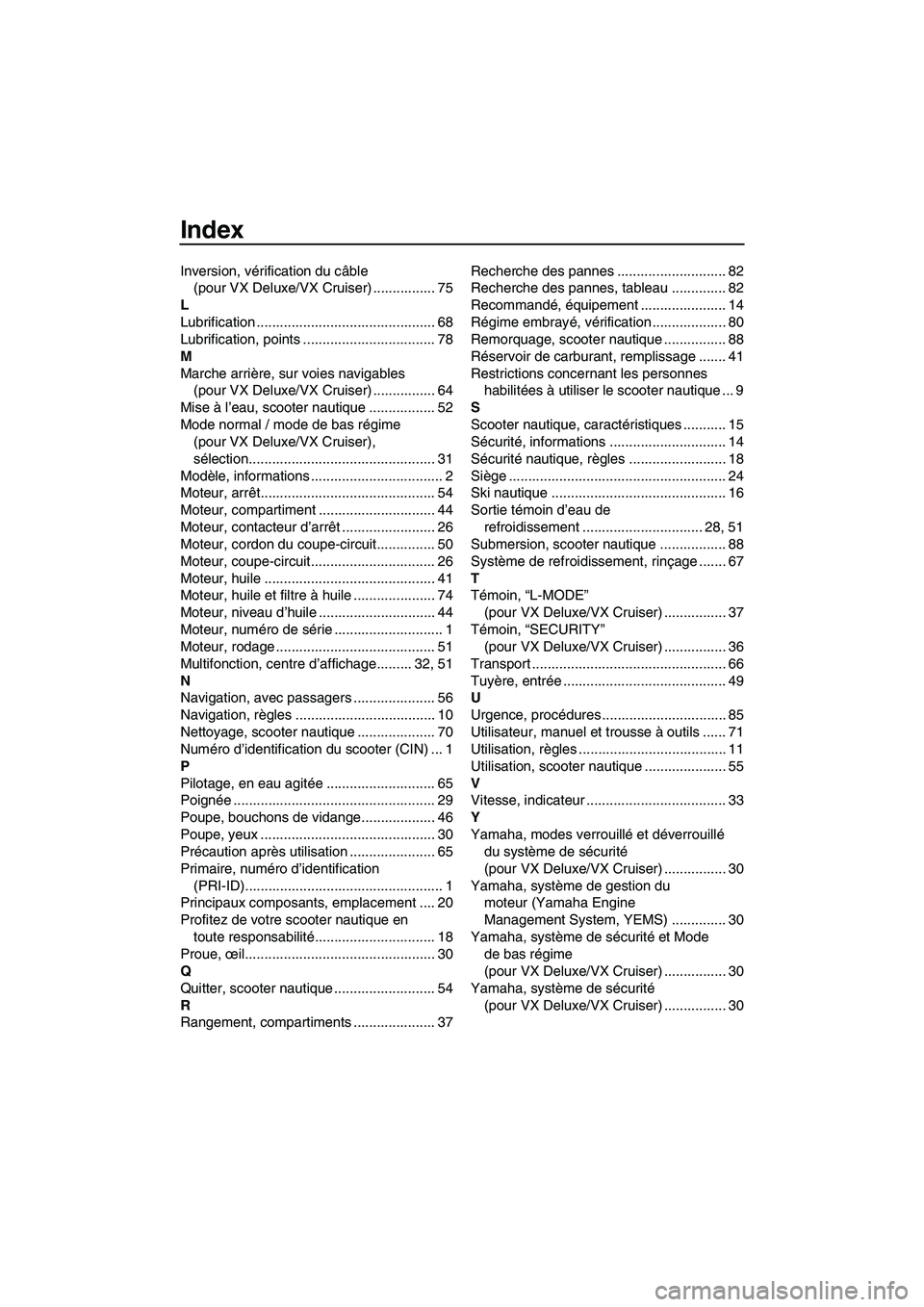

Index
Inversion, vérification du câble
(pour VX Deluxe/VX Cruiser) ................ 75
L
Lubrification .............................................. 68
Lubrification, points .................................. 78
M
Marche arrière, sur voies navigables
(pour VX Deluxe/VX Cruiser) ................ 64
Mise à l’eau, scooter nautique ................. 52
Mode normal / mode de bas régime
(pour VX Deluxe/VX Cruiser),
sélection................................................ 31
Modèle, informations .................................. 2
Moteur, arrêt............................................. 54
Moteur, compartiment .............................. 44
Moteur, contacteur d’arrêt ........................ 26
Moteur, cordon du coupe-circuit............... 50
Moteur, coupe-circuit................................ 26
Moteur, huile ............................................ 41
Moteur, huile et filtre à huile ..................... 74
Moteur, niveau d’huile .............................. 44
Moteur, numéro de série ............................ 1
Moteur, rodage ......................................... 51
Multifonction, centre d’affichage......... 32, 51
N
Navigation, avec passagers ..................... 56
Navigation, règles .................................... 10
Nettoyage, scooter nautique .................... 70
Numéro d’identification du scooter (CIN) ... 1
P
Pilotage, en eau agitée ............................ 65
Poignée .................................................... 29
Poupe, bouchons de vidange................... 46
Poupe, yeux ............................................. 30
Précaution après utilisation ...................... 65
Primaire, numéro d’identification
(PRI-ID)................................................... 1
Principaux composants, emplacement .... 20
Profitez de votre scooter nautique en
toute responsabilité............................... 18
Proue, œil................................................. 30
Q
Quitter, scooter nautique .......................... 54
R
Rangement, compartiments ..................... 37Recherche des pannes ............................ 82
Recherche des pannes, tableau .............. 82
Recommandé, équipement ...................... 14
Régime embrayé, vérification ................... 80
Remorquage, scooter nautique ................ 88
Réservoir de carburant, remplissage ....... 41
Restrictions concernant les personnes
habilitées à utiliser le scooter nautique ... 9
S
Scooter nautique, caractéristiques ........... 15
Sécurité, informations .............................. 14
Sécurité nautique, règles ......................... 18
Siège ........................................................ 24
Ski nautique ............................................. 16
Sortie témoin d’eau de
refroidissement ............................... 28, 51
Submersion, scooter nautique ................. 88
Système de refroidissement, rinçage ....... 67
T
Témoin, “L-MODE”
(pour VX Deluxe/VX Cruiser) ................ 37
Témoin, “SECURITY”
(pour VX Deluxe/VX Cruiser) ................ 36
Transport .................................................. 66
Tuyère, entrée .......................................... 49
U
Urgence, procédures ................................ 85
Utilisateur, manuel et trousse à outils ...... 71
Utilisation, règles ...................................... 11
Utilisation, scooter nautique ..................... 55
V
Vitesse, indicateur .................................... 33
Y
Yamaha, modes verrouillé et déverrouillé
du système de sécurité
(pour VX Deluxe/VX Cruiser) ................ 30
Yamaha, système de gestion du
moteur (Yamaha Engine
Management System, YEMS) .............. 30
Yamaha, système de sécurité et Mode
de bas régime
(pour VX Deluxe/VX Cruiser) ................ 30
Yamaha, système de sécurité
(pour VX Deluxe/VX Cruiser) ................ 30
UF1K73F0.book Page 2 Wednesday, July 11, 2007 4:05 PM
