Description
24
5
4 1
23
10
1112 7
68
9

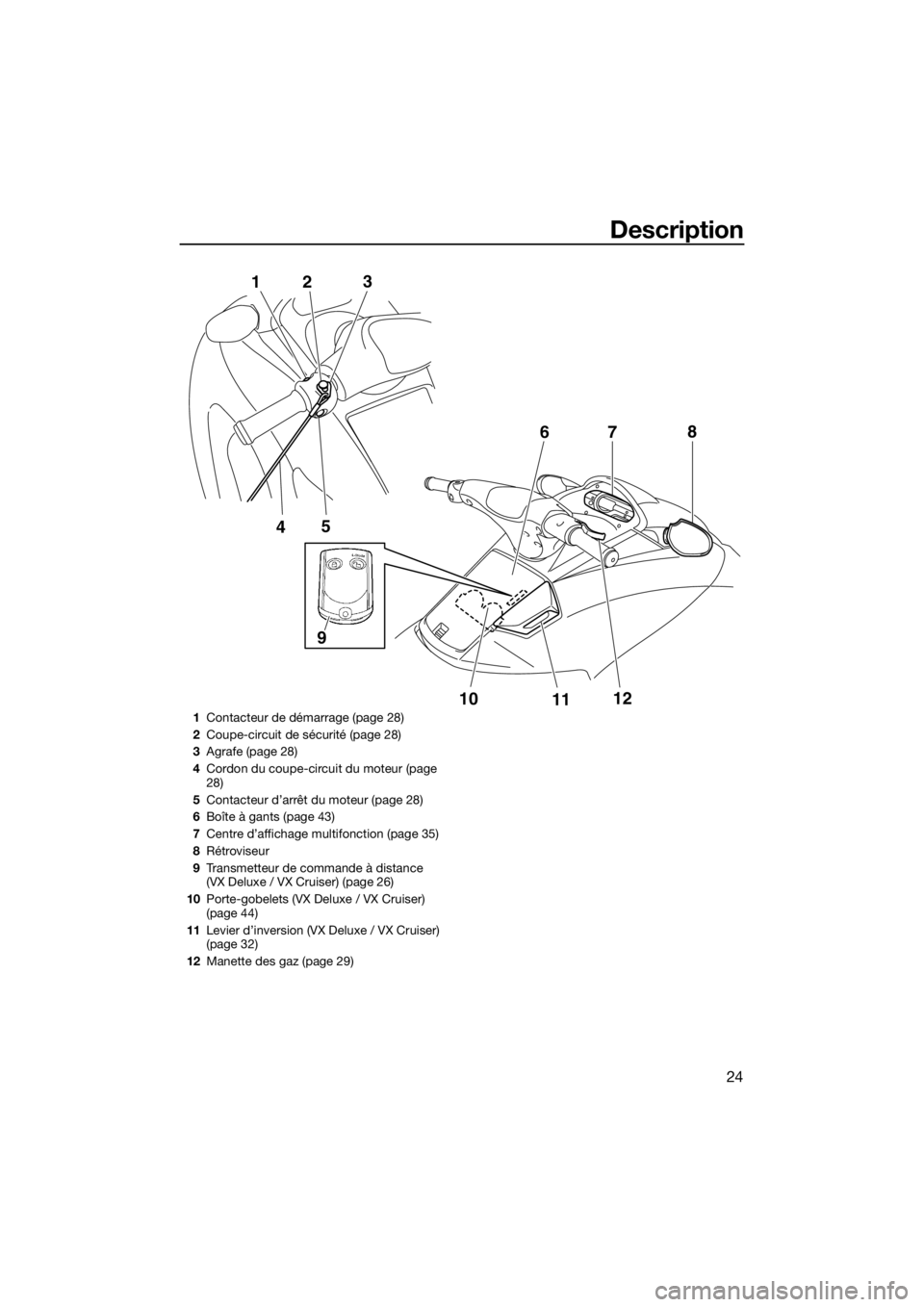

1Contacteur de démarrage (page 28)
2Coupe-circuit de sécurité (page 28)
3Agrafe (page 28)
4Cordon du coupe-circuit du moteur (page
28)
5Contacteur d’arrêt du moteur (page 28)
6Boîte à gants (page 43)
7Centre d’affichage multifonction (page 35)
8Rétroviseur
9Transmetteur de commande à distance
(VX Deluxe / VX Cruiser) (page 26)
10Porte-gobelets (VX Deluxe / VX Cruiser)
(page 44)
11Levier d’inversion (VX Deluxe / VX Cruiser)
(page 32)
12Manette des gaz (page 29)
UF2P71F0.book Page 24 Wednesday, July 10, 2013 5:53 PM

Description
25
Compartiment moteur
6
789
12
345
1Séparateur d’eau (page 30)
2Réservoir de carburant
3Boîtier du filtre à air
4Batterie (page 56)
5Connecteur du flexible de rinçage
6Boîtier électrique
7Bougie/Capuchon de bougie/Bobine d’allu-
mage
8Bouchon du réservoir d’huile/Jauge
9Réservoir d’huile
UF2P71F0.book Page 25 Wednesday, July 10, 2013 5:53 PM

Utilisation des fonctions de contrôle
26
FJU31025
Fonctions de contrôle du
scooter nautique
FJU41391Transmetteur de commande à
distance (VX Deluxe / VX Cruiser)
Vous pouvez sélectionner le système de sé-
curité Yamaha et le mode de bas régime à
l’aide du transmetteur de commande à dis-
tance. (Cf. page 27 pour plus d’informations
sur les procédures de réglage du système de
sécurité Yamaha et page 33 pour plus d’in-
formations sur les procédures d’activation du
mode de bas régime.)
Le scooter nautique étant programmé pour
ne reconnaître que le code interne de ce
transmetteur, les réglages ne peuvent être
sélectionnés qu’à l’aide de celui-ci.
Si vous perdez le transmetteur de commande
à distance ou s’il ne fonctionne pas correcte-
ment, contactez un concessionnaire
Yamaha.
Lorsque vous utilisez le scooter nautique,
gardez toujours le transmetteur avec vous,
en le plaçant par exemple dans le supportprévu à cet effet dans le support pour gobe-
lets, afin de ne pas le perdre.
ATTENTION
FCJ00753
Le transmetteur de commande à dis-
tance n’est pas complètement étanche.
Ne l’immergez pas et ne l’utilisez pas
sous l’eau. Si le transmetteur est im-
mergé, essuyez-le avec un chiffon doux
et sec, puis vérifiez qu’il fonctionne cor-
rectement. S’il ne fonctionne pas cor-
rectement, contactez un concession-
naire Yamaha.
N’exposez pas le transmetteur de com-
mande à distance à des températures
élevées et aux rayons directs du soleil.
Évitez de faire tomber le transmetteur
de commande à distance, de le sou-
mettre à des chocs violents ou de placer
des objets lourds dessus.
Utilisez un chiffon doux et sec pour net-
toyer le transmetteur de commande à
distance. N’utilisez pas de détergent,
d’alcool ou d’autres produits chimiques.
N’essayez pas de démonter vous-même
le transmetteur de commande à dis-
tance. Sinon, il risque de ne pas fonc-
tionner correctement. S’il nécessite une
nouvelle batterie, contactez un conces-
sionnaire Yamaha. Reportez-vous aux

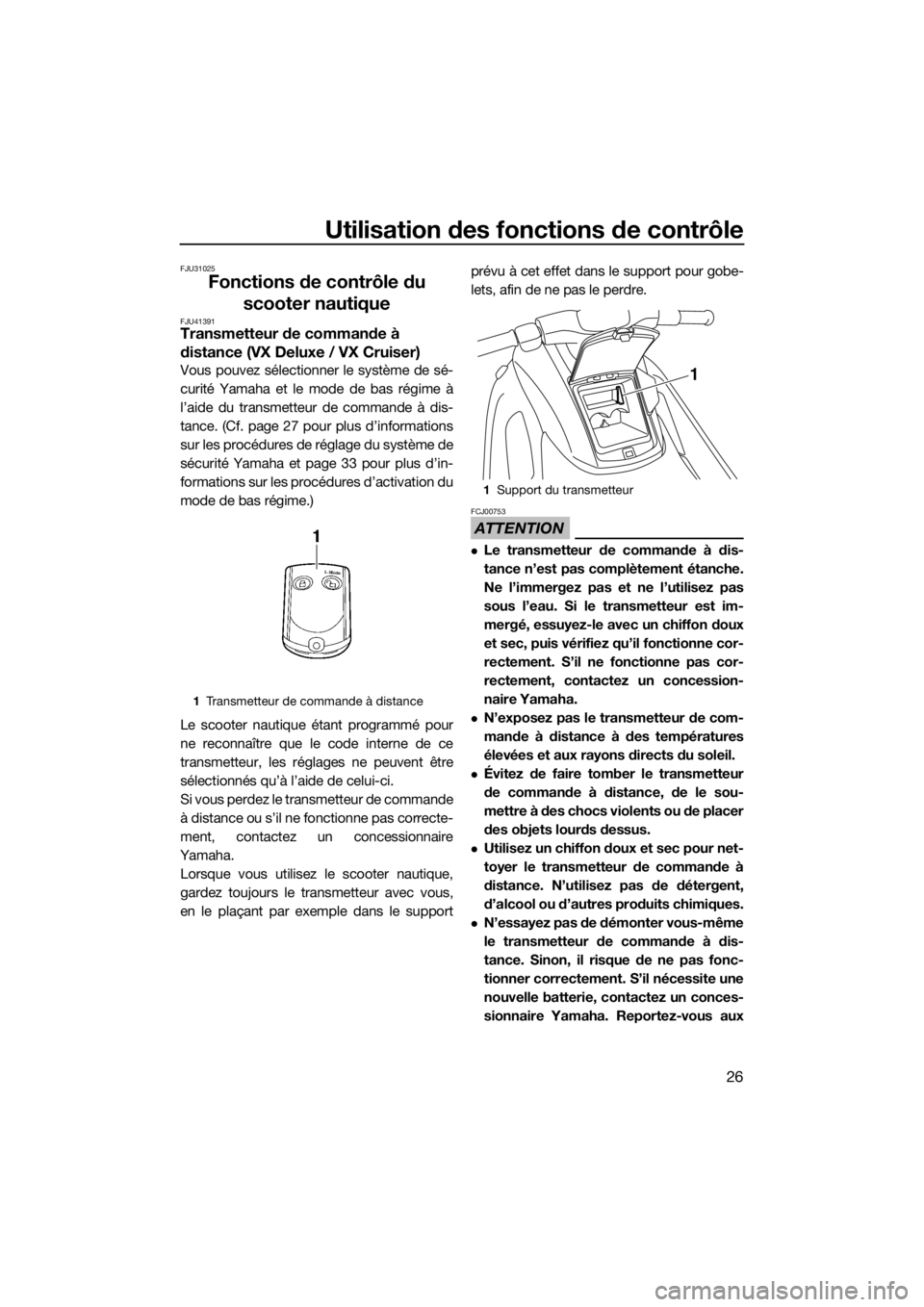

1Transmetteur de commande à distance
1Support du transmetteur
1
UF2P71F0.book Page 26 Wednesday, July 10, 2013 5:53 PM

Utilisation des fonctions de contrôle
27
règlements locaux sur les déchets dan-
gereux lors de l’élimination des batteries
du transmetteur.
FJU31385Système de sécurité Yamaha
(VX Deluxe / VX Cruiser)
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un
vol du scooter nautique. Les modes verrouillé
et déverrouillé du système de sécurité
peuvent être sélectionnés à l’aide du trans-
metteur de commande à distance fourni avec
ce scooter nautique. Il est impossible de dé-
marrer le moteur si le système de sécurité est
en mode verrouillé. Vous ne pouvez démarrer
le moteur qu’en mode déverrouillé. (Cf. page
26 pour plus d’informations sur le transmet-
teur de commande à distance.)
REMARQUE:
Les réglages du système de sécurité Yamaha
ne peuvent être sélectionnés que si le moteur
est arrêté.
FJU36107Réglages du système de sécurité Yamaha
Les réglages du système de sécurité Yamaha
sont confirmés par le nombre de bips émis
lorsque le transmetteur de commande à dis-
tance est activé, et par le témoin “SECU-
RITY” du centre d’affichage multifonction.
(Cf. page 35 pour plus d’informations sur le
centre d’affichage multifonction.)
REMARQUE:
L’avertisseur sonore émet deux bips pour
le mode normal et trois bips pour le mode
de bas régime. (Cf. page 33 pour plus d’in-
formations sur les procédures d’activation
du mode de bas régime.)
Si le transmetteur de commande à dis-
tance fonctionne alors que le centre d’affi-
chage multifonction est à l’état de veille, le
fonctionnement initial est effectué et le ré-
glage est sélectionné.
Pour sélectionner le mode de verrouillage :
Appuyez brièvement sur le bouton de ver-
rouillage du transmetteur de commande à
distance. L’avertisseur sonore émet un bip et
le témoin “SECURITY” clignote une fois, puis
s’éteint. Ceci indique que le mode de ver-
rouillage est sélectionné.
Pour sélectionner le mode de déverrouillage :
Appuyez brièvement sur le bouton “L-Mode”
(déverrouillé) du transmetteur de commande
à distance. Le bip retentit deux ou trois fois et
le témoin “SECURITY” clignote également
deux ou trois fois, puis reste allumé. Ceci in-Nombre de
bipsMode de système
de sécurité
Ya m a h aTé m o i n
“SECU-
RITY”
Verrouillé S’éteint
Déverrouillé
(mode normal)S’allume
Déverrouillé
(mode de bas ré-
gime)S’allume
1Bouton de verrouillage
2Témoin “SECURITY”
21
UF2P71F0.book Page 27 Wednesday, July 10, 2013 5:53 PM

Utilisation des fonctions de contrôle
28
dique que le mode de déverrouillage est sé-
lectionné.
FJU31153Contacteur d’arrêt du moteur “ ”
Si vous appuyez sur le contacteur d’arrêt du
moteur (bouton rouge), le moteur s’arrête.
FJU31164Coupe-circuit de sécurité “ ”
Le coupe-circuit de sécurité arrête automati-
quement le moteur lorsque l’agrafe, à l’extré-
mité du cordon du coupe-circuit du moteur,
est retirée du contacteur, par exemple, si le
pilote tombe à l’eau.Insérez l’agrafe sous le coupe-circuit de sé-
curité avant de démarrer le moteur.
Lorsque le moteur ne tourne pas, retirez
l’agrafe du coupe-circuit de sécurité pour
empêcher tout démarrage accidentel ou
toute utilisation non autorisée par des enfants
ou autres individus.FJU41651Contacteur de démarrage “ ”
ATTENTION
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.

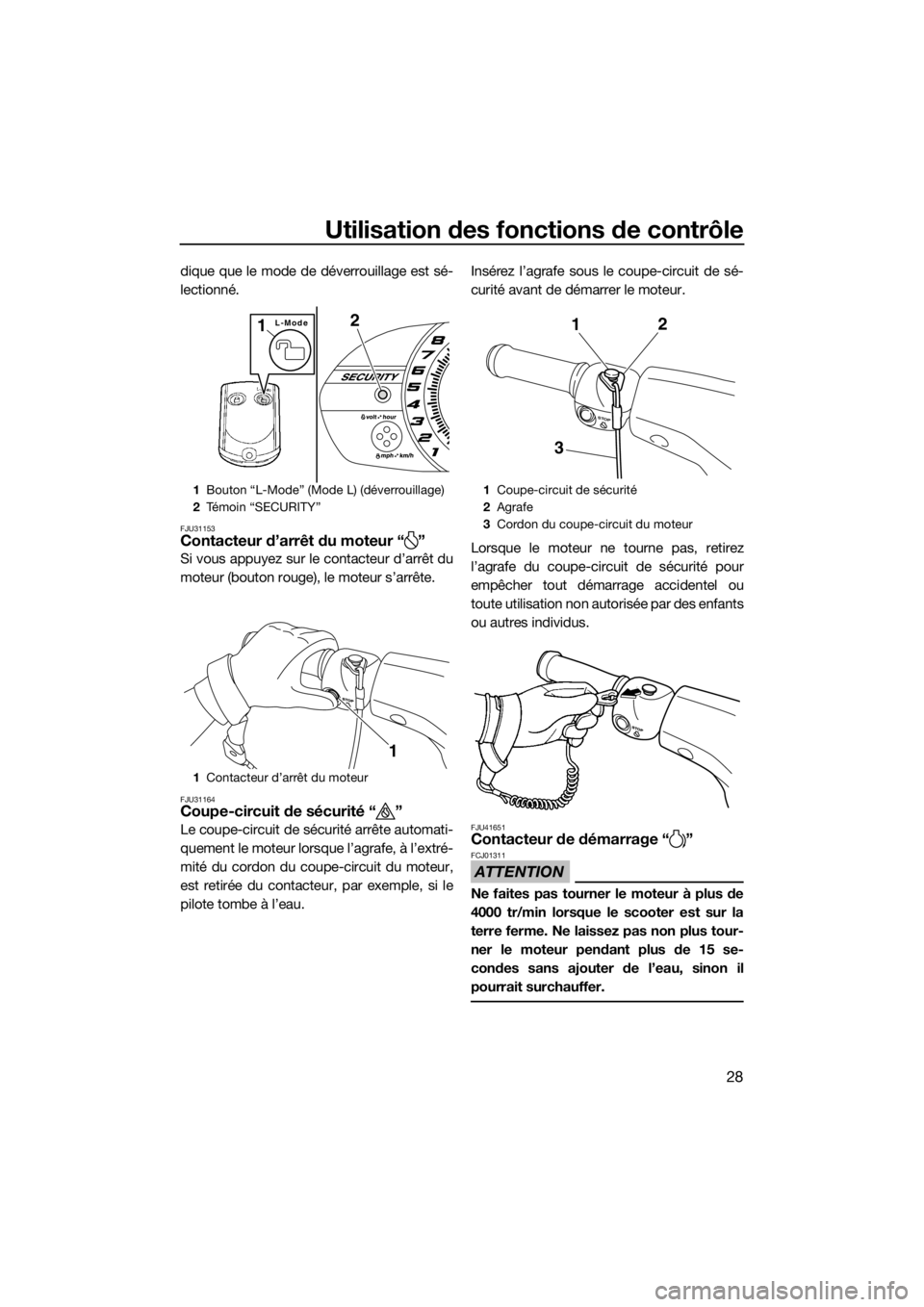

1Bouton “L-Mode” (Mode L) (déverrouillage)
2Témoin “SECURITY”
1Contacteur d’arrêt du moteur
2L-Mode1
1
1Coupe-circuit de sécurité
2Agrafe
3Cordon du coupe-circuit du moteur
STOP
312
UF2P71F0.book Page 28 Wednesday, July 10, 2013 5:53 PM

Utilisation des fonctions de contrôle
29
Si vous appuyez sur le contacteur de démar-
rage (bouton vert), le moteur démarre.
Relâchez le contacteur de démarrage dès
que le moteur commence à tourner. Si le mo-
teur ne démarre pas dans un délai de 5 se-
condes, relâchez le contacteur de démar-
rage, attendez 15 secondes, puis réessayez.
ATTENTION: N’appuyez jamais sur le
contacteur de démarrage lorsque le mo-
teur tourne. N’actionnez pas le contacteur
de démarrage pendant plus de 5 se-
condes, sinon la batterie se déchargera et
le moteur ne démarrera pas. Le démarreur
peut également être endommagé.
[FCJ01041]
Le moteur ne démarrera pas dans l’une des
conditions suivantes :
L’agrafe n’est pas insérée dans le coupe-
circuit de sécurité.
La manette des gaz est engagée.
VX Deluxe / VX Cruiser: Le mode verrouillé
du système de sécurité Yamaha a été sé-
lectionné. (Cf. page 27 pour plus d’infor-
mations sur les procédures de réglage du
système de sécurité Yamaha.)
FJU31212Manette des gaz
Lorsqu’elle est actionnée, la manette des gaz
augmente le régime du moteur.
La manette des gaz revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU31262Système de direction
En tournant le guidon dans la direction que
vous voulez prendre, l’angle de la tuyère de
poussée change, modifiant ainsi la direction
du scooter nautique.

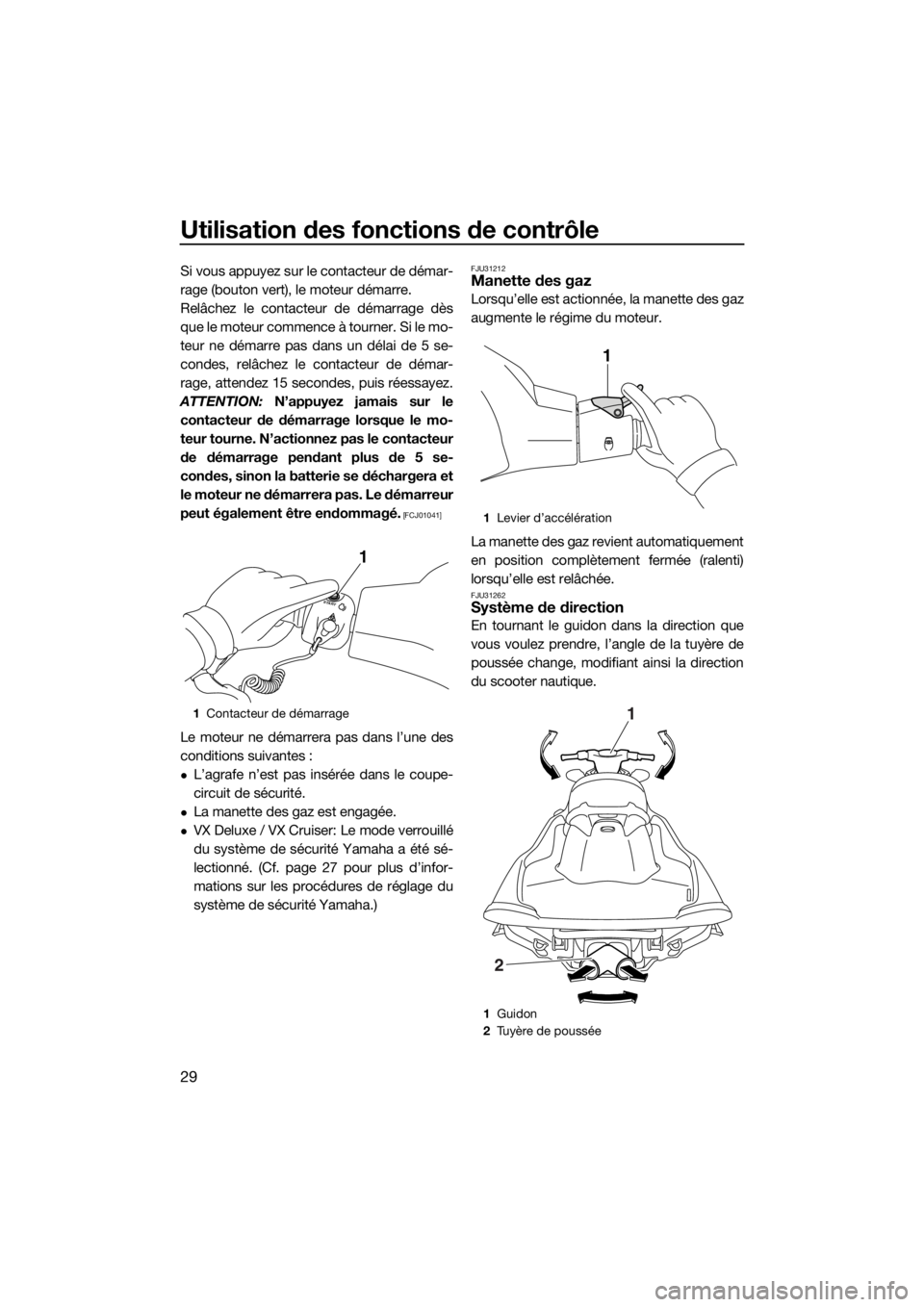

1Contacteur de démarrage
START
1
1Levier d’accélération
1Guidon
2Tuyère de poussée
1
2
1
UF2P71F0.book Page 29 Wednesday, July 10, 2013 5:53 PM

Utilisation des fonctions de contrôle
30
Étant donné que la force de la poussée déter-
mine la vitesse et le degré des virages, vous
devez toujours mettre les gaz au moment
d’entamer un virage, sauf au régime em-
brayé.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois la manette des gaz relâ-
chée. Le OTS facilite la prise de virages en
continuant à fournir de la poussée pendant la
décélération du scooter nautique. Vous pou-
vez toutefois tourner plus court si vous don-
nez des gaz tout en tournant le guidon. Ce
système ne fonctionne pas lorsque le scooter
n’atteint pas une vitesse de plané ou lorsque
son moteur est coupé. Dès que le moteur ra-
lentit, le scooter nautique ne répond plus aux
mouvements du guidon jusqu’à ce que vous
remettiez des gaz ou atteigniez un régime
embrayé.
FJU35975Sortie témoin d’eau de
refroidissement
Lorsque le moteur tourne, l’eau de refroidis-
sement qui circule dans le moteur est éva-
cuée par la sortie témoin.Une sortie témoin d’eau de refroidissement
se trouve à bâbord (gauche) du scooter nau-
tique. Pour contrôler le bon fonctionnement
du système de refroidissement, assurez-
vous que de l’eau s’écoule de la sortie témoin
d’eau de refroidissement. Si ce n’est pas le
cas, arrêtez le moteur et vérifiez si l’entrée de
la tuyère n’est pas obstruée. (Cf. page 92
pour plus d’informations sur l’entrée de la
tuyère.)
REMARQUE:
Il faut environ 60 secondes à l’eau pour at-
teindre la sortie après le démarrage du mo-
teur.
L’évacuation de l’eau peut ne pas être
constante si le moteur tourne au ralenti.
Dans ce cas, ouvrez légèrement les gaz
pour vérifier que l’eau s’écoule correcte-
ment.

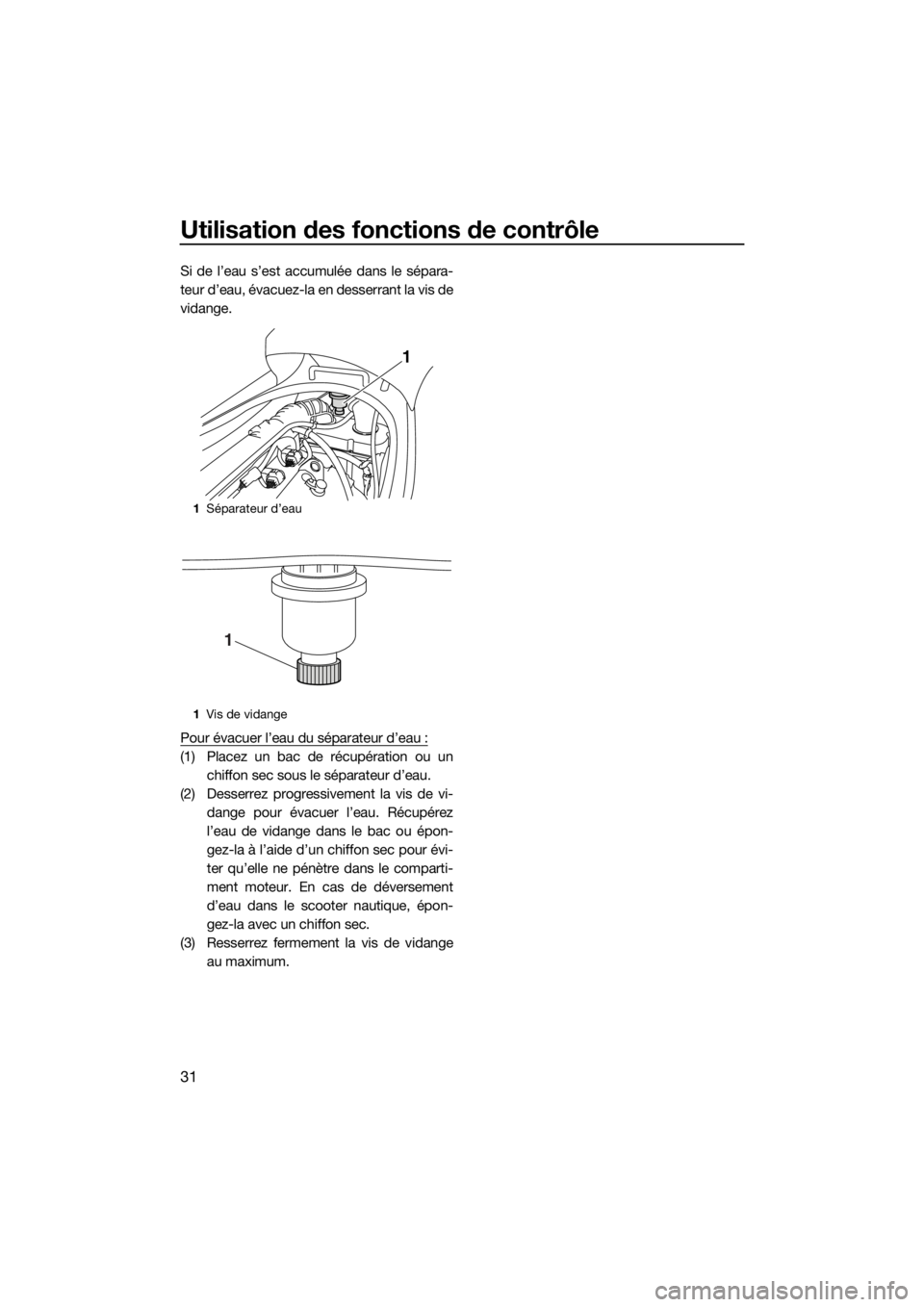

FJU40323Séparateur d’eau
Le séparateur d’eau empêche l’eau de péné-
trer dans le réservoir de carburant en accu-
mulant l’eau entrée dans le reniflard du réser-
voir de carburant en cas de chavirage du
scooter nautique.

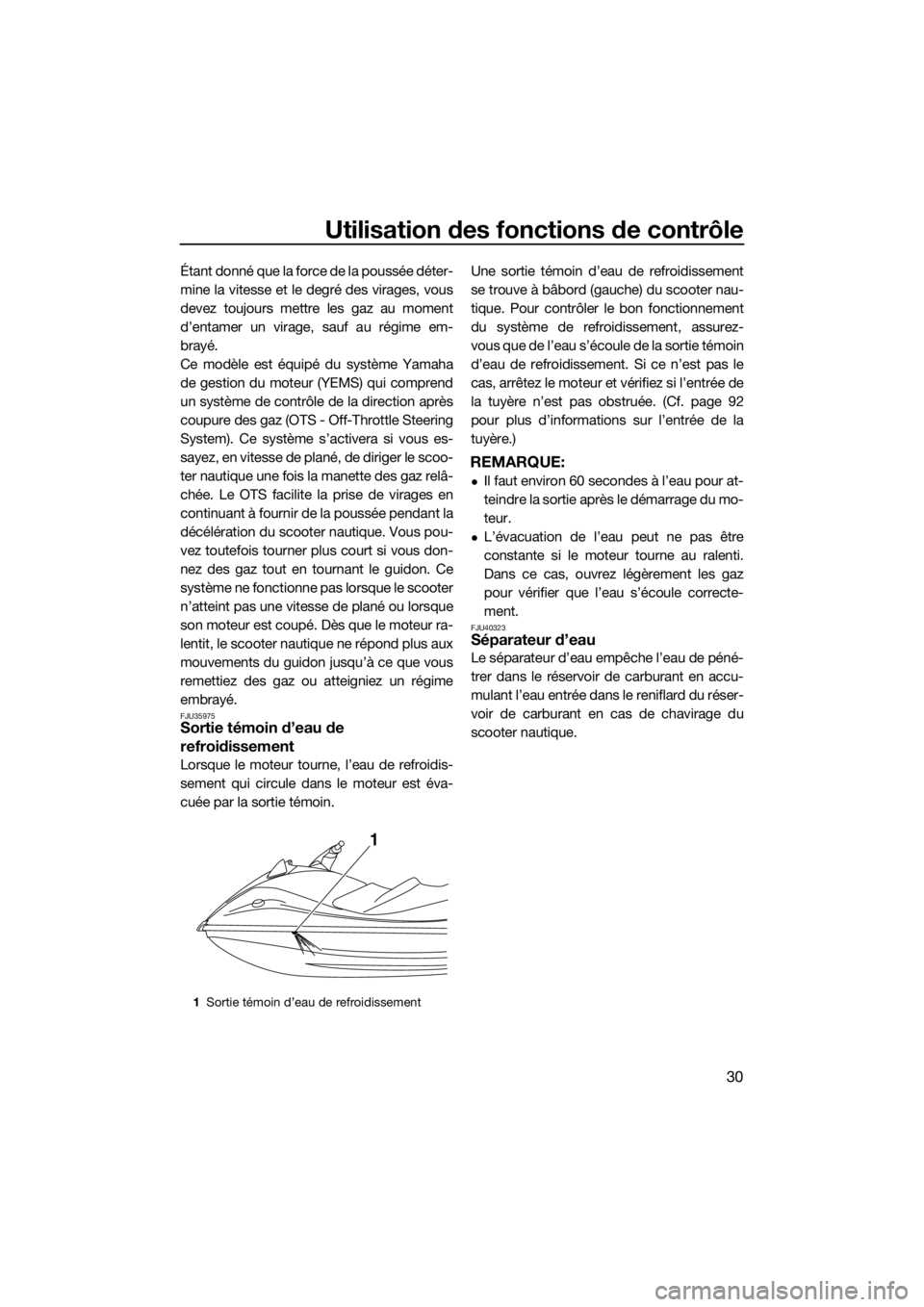

1Sortie témoin d’eau de refroidissement
1
UF2P71F0.book Page 30 Wednesday, July 10, 2013 5:53 PM

Utilisation des fonctions de contrôle
31
Si de l’eau s’est accumulée dans le sépara-
teur d’eau, évacuez-la en desserrant la vis de
vidange.
Pour évacuer l’eau du séparateur d’eau :
(1) Placez un bac de récupération ou un
chiffon sec sous le séparateur d’eau.
(2) Desserrez progressivement la vis de vi-
dange pour évacuer l’eau. Récupérez
l’eau de vidange dans le bac ou épon-
gez-la à l’aide d’un chiffon sec pour évi-
ter qu’elle ne pénètre dans le comparti-
ment moteur. En cas de déversement
d’eau dans le scooter nautique, épon-
gez-la avec un chiffon sec.
(3) Resserrez fermement la vis de vidange
au maximum.
1Séparateur d’eau
1Vis de vidange
1
1
UF2P71F0.book Page 31 Wednesday, July 10, 2013 5:53 PM

Utilisation du scooter nautique
32
FJU40012
Fonctions du scooter nautique
FJU40521Système de marche arrière
(VX Deluxe / VX Cruiser)
AVERTISSEMENT
FWJ01231
N’utilisez pas la marche arrière pour ra-
lentir ou arrêter le scooter nautique car
vous pourriez perdre le contrôle, être
éjecté ou être projeté contre le guidon.
Vérifiez qu’il n’y a ni obstacles ni per-
sonnes derrière vous avant d’enclen-
cher la marche arrière.
Ne touchez pas l’inverseur au moment
où vous actionnez le levier d’inversion
car vous risqueriez de vous pincer.
Lorsque le levier d’inversion est positionné en
marche arrière, l’inverseur s’abaisse et dévie
le jet d’eau qui s’écoule de la tuyère de pous-
sée. Cela permet au scooter nautique de re-
culer.
Pour enclencher la marche arrière :
(1) Relâchez la manette des gaz et laissez le
moteur revenir au ralenti.
(2) Tirez le levier d’inversion vers l’arrière
jusqu’à ce qu’il se trouve en position
marche arrière. L’inverseur s’abaisse etle scooter nautique commence à reculer
au régime embrayé.
Pour enclencher la marche avant :
(1) Relâchez la manette des gaz et laissez le
moteur revenir au ralenti.
(2) Poussez le levier d’inversion vers l’avant
jusqu’à ce qu’il se trouve en position
marche avant. L’inverseur se soulève et
le scooter nautique commence à avan-
cer au régime embrayé.

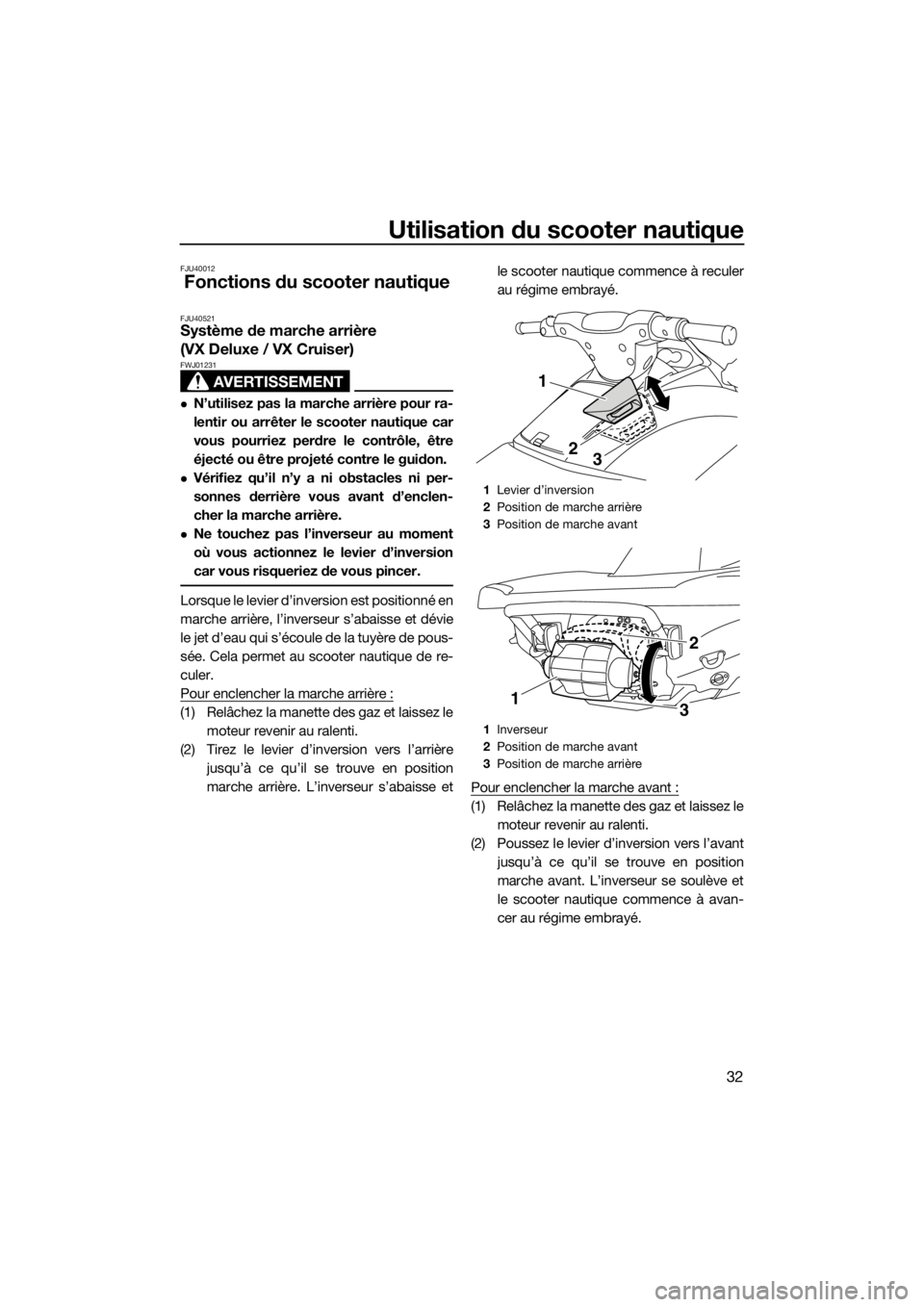

1Levier d’inversion
2Position de marche arrière
3Position de marche avant
1Inverseur
2Position de marche avant
3Position de marche arrière
1
23
13
2
UF2P71F0.book Page 32 Wednesday, July 10, 2013 5:53 PM

Utilisation du scooter nautique
33
FJU40001
Modes de fonctionnement du
scooter nautique
FJU31418Mode de bas régime (VX Deluxe /
VX Cruiser)
Le mode de bas régime est une fonction qui
limite le régime maximum du moteur à envi-
ron 90 % du régime maximum du moteur en
mode normal.
Le mode de bas régime ne peut être activé et
désactivé que si vous utilisez le transmetteur
de commande à distance fourni avec le scoo-
ter nautique. (Cf. page 26 pour plus d’infor-
mations sur le transmetteur de commande à
distance.)
REMARQUE:
Le mode de bas régime ne peut être activé
que si le moteur est à l’arrêt en mode déver-
rouillé du système de sécurité Yamaha.
Activation et désactivation du mode de
bas régime
L’activation du mode de bas régime est
confirmée par le nombre de bips émis
lorsque le transmetteur de commande à dis-
tance est activé, et par le témoin “L-MODE”
du centre d’affichage multifonction. (Cf. page
35 pour plus d’informations sur le centre d’af-
fichage multifonction.)
REMARQUE:
Si le transmetteur de commande à distance
fonctionne alors que le centre d’affichage
multifonction est à l’état de veille, le fonction-
nement initial est effectué et le réglage est sé-
lectionné.
Pour activer le mode de bas régime :
Appuyez sur le bouton “L-Mode” (déver-
rouillé) du transmetteur de commande à dis-
tance pendant plus de 4 secondes. Une fois
que le bip retentit trois fois et que le témoin
“SECURITY” clignote également trois fois,
puis reste allumé, le témoin “L-MODE” s’al-
lume et le mode de bas régime est activé.
REMARQUE:
Si le mode de bas régime est immédiatement
activé après que l’affichage des informations
s’éteint, le témoin “L-MODE” ne s’allume

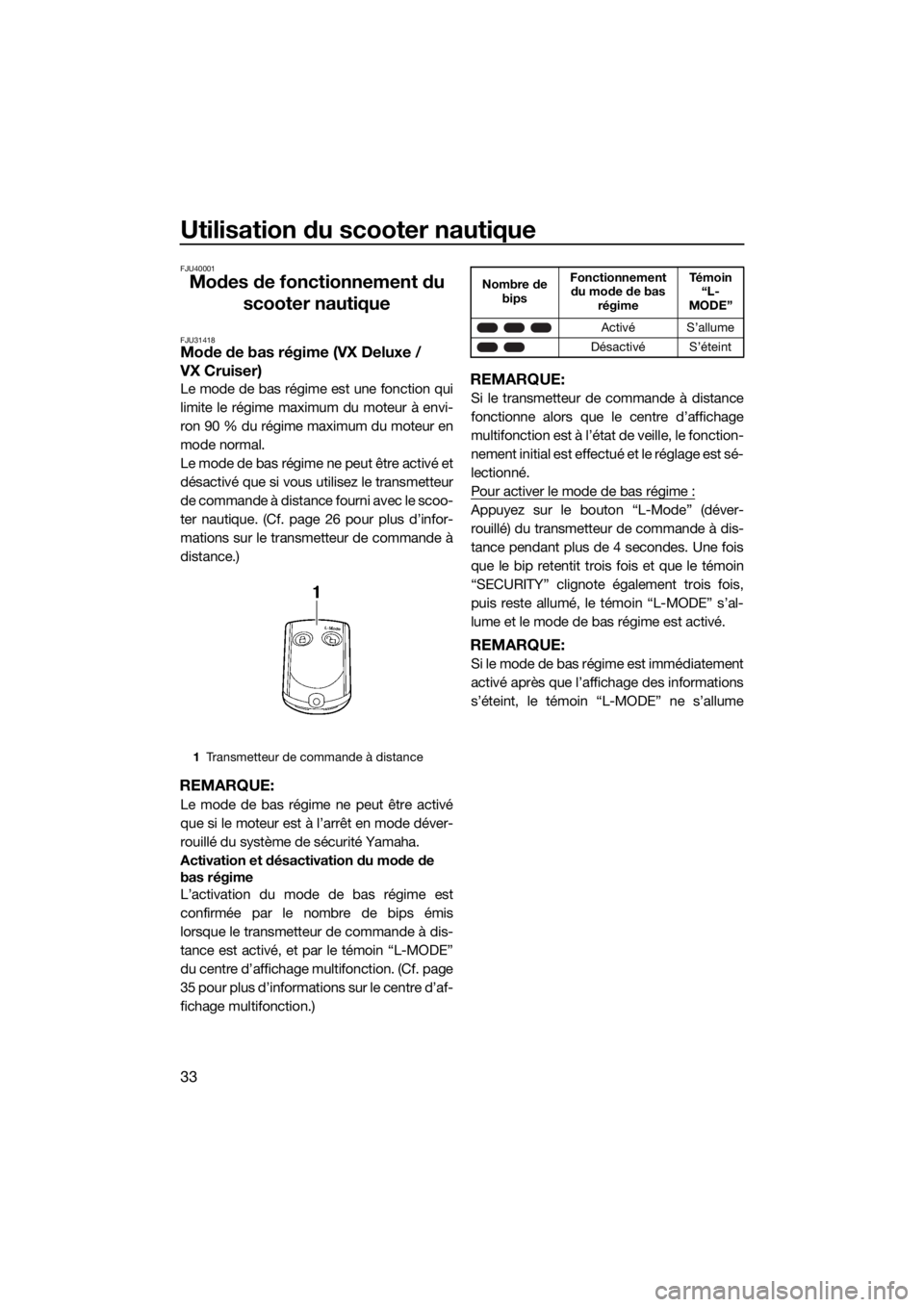

1Transmetteur de commande à distance
Nombre de
bipsFonctionnement
du mode de bas
régimeTé m o i n
“L-
MODE”
Activé S’allume
Désactivé S’éteint
UF2P71F0.book Page 33 Wednesday, July 10, 2013 5:53 PM
