YAMAHA VX 2017 Manual de utilização (in Portuguese)

Verificações pré-operação
63
PJU31982
AVISO
PWJ00412
A não inspecção ou manutenção adequada do veículo aumenta a possibilidade de um
acidente ou danos no mesmo. Não utilizar o veículo caso seja detectado algum proble-
ma. Se não for possível corrigir um problema através dos procedimentos indicados
neste manual, solicitar a inspecção do veículo a um Concessionário Yamaha.
PJU41234Lista de verificações pré-operação
Antes da utilização deste veículo, assegurar-se de que são efetuadas as verificações cons-
tantes da lista que se segue.
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
VERIFICAÇÕES PRÉVIAS AO LANÇAMENTO
Compartimento do motorVentilar o compartimento do motor.
Verificar se o interior do compartimento do motor
apresenta danos.65
Sistema de alimentaçãoVerificar se o sistema de alimentação apresenta fu-
gas.
Verificar o nível de combustível no reservatório de
combustível.65
Purgador de águaVerificar se o purgador de água tem água. 66
Bloco motorVerificar se o exterior do bloco motor apresenta da-
nos.66
Nível do óleo do motorVerificar o nível do óleo do motor. 66
Água do porãoVerificar a presença de água do porão no comparti-
mento do motor.66
BateriaVerificar as ligações da bateria e o nível de eletróli-
to.66
Sistema de governoVerificar se o sistema de governo funciona correta-
mente.67
Comando RiDE Verificar se o comando RiDE funciona corretamen-
te.68
Acelerador, comando doVerificar se o comando do acelerador funciona cor-
retamente.68
Transmissor do controlo re-
moto (VX Deluxe /
VX Cruiser / VX Limited)Verificar o funcionamento do transmissor do con-
trolo remoto.68
Cabo de paragem de emer-
gênciaVerificar se o cabo de paragem de emergência
apresenta danos.69
InterruptoresVerificar se o interruptor de arranque, o interruptor
de paragem do motor e o interruptor de paragem
de emergência estão a funcionar devidamente.69
Compartimentos de arma-
zenamentoVerificar se os compartimentos de armazenamento
apresentam danos ou têm água.69
UF4G71P0.book Page 63 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
64
OBSERVAÇÃO:
Para garantir a segurança e fiabilidade, as verificações pré-operação devem ser efetuadas
sempre que o veículo aquático é utilizado.
Suporte, cobertura e ban-
da de fixação do extintor de
incêndiosVerificar se o suporte, a cobertura e a banda de fi-
xação do extintor de incêndios possuem danos.70
Extintor de incêndiosVerificar o estado do extintor de incêndios. 70
Equipamento de segurançaVerificar se está a bordo o equipamento de segu-
rança exigido pelos regulamentos aplicáveis.70
Casco e convésVerificar se o casco e o convés apresentam danos. 70
Tomada do jatoVerificar se a tomada do jato apresenta danos ou
está obstruída.70
Tubeira do jato e defletor
de marcha à ré Verificar se há danos na tubeira do jato e no deflec-
tor de marcha à ré.70
Bujões de drenagem da
popaVerificar se os bujões de drenagem da popa apre-
sentam danos ou detritos e verificar se estão devi-
damente instalados.70
CapotVerificar se o capot está devidamente fechado. 71
Bancos dianteiro e traseiroVerificar se os bancos estão devidamente instala-
dos.47
VERIFICAÇÕES POSTERIORES AO LANÇAMENTO
Saída piloto da água de re-
frigeraçãoVerificar se existe descarga de água pela saída pilo-
to da água de refrigeração com o motor em funcio-
namento.71
Centro de informações
multifunçõesVerificar se o centro de informações multifunções
funciona corretamente.71
Sistema do seletor do sen-
tido de marcha Verificar se o sistema do seletor do sentido de mar-
cha funciona corretamente.72
Ralenti do motorVerificar o ralenti do motor. 72 ITEM VERIFICAÇÕES DE ROTINA PÁGINA
UF4G71P0.book Page 64 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
65
PJU32282
Pontos de verificação pré-
operação
PJU42383Verificações prévias ao lançamento
Executar as verificações prévias ao lança-
mento da lista de verificações pré-operação
com o veículo em terra.
Para efetuar as verificações prévias ao lança-
mento:
(1) Remover os bancos e o compartimento
de armazenamento estanque amovível.
(Ver os procedimentos de remoção e
instalação dos bancos na página 47 e as
informações sobre o compartimento de
armazenamento estanque amovível na
página 52.)
(2) Efetuar as verificações e verificar se não
há quaisquer itens com anomalias ou
outros problemas.
(3) Após a conclusão destas verificações,
instalar firmemente o compartimento de
armazenamento estanque amovível e os
bancos nas respetivas posições origi-
nais.
PJU32334Verificação do compartimento do motor
AVISO
PWJ00462
A não ventilação do compartimento do
motor pode provocar um incêndio ou ex-
plosão. Não ligar o motor se houver algu-
ma fuga de combustível.
Ventilar o compartimento do motor. Deixar o
compartimento do motor aberto durante al-
guns minutos, de modo a permitir a saída de
quaisquer vapores de combustível.Verificar se não há danos no interior do com-
partimento do motor.
PJU34215Verificações do sistema de alimentação
AVISO
PWJ00382
As fugas de combustível podem resultar
em incêndio ou explosão.
Verificar regularmente a existência de
fugas de combustível.
Caso seja detectada alguma fuga de
combustível, o sistema de alimentação
deve ser reparado por um mecânico
qualificado. Reparações inadequadas
podem colocar em risco a segurança de
utilização do veículo.
Verificar se o sistema de alimentação não
apresenta danos, fugas ou outros proble-
mas.
Verificar:
Se o tampão e o vedante do combustível
têm danos.
Se o reservatório de combustível tem da-
nos ou fugas.
Se os tubos e ligações do combustível têm
danos ou fugas.
Se o tubo de respiro do reservatório de
combustível tem danos ou fugas.
PJU36875Verificação do nível de combustível
Verificar o nível de combustível no reservató-
rio de combustível.
UF4G71P0.book Page 65 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
66
Adicionar combustível se for necessário. (Ver
as informações sobre o enchimento do reser-
vatório de combustível na página 55.)
PJU32424Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver as infor-
mações sobre a drenagem do purgador de
água na página 32.)
PJU40182Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU41561Verificação do nível do óleo do motor
Certificar-se de que o nível do óleo do motor
se encontra entre as marcas de nível mínimo
e máximo da vareta de nível que se encontra
presa ao tampão do reservatório de óleo.(Ver as informações sobre a verificação do ní-
vel do óleo do motor na página 58.)
PJU32456Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, drená-la. (Ver as informações sobre a
drenagem da água do porão na página 59.)
PJU32485Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão de-
vidamente ligados. AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
1Purgador de água
11Tampão do reservatório de óleo/Vareta de
nível
1Va ret a de n í v el
2Marca do nível máximo
3Marca do nível mínimo
1
FL
213
UF4G71P0.book Page 66 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
67
não estiver devidamente ligado, pode
ocorrer um incêndio ou explosão.
[PWJ00452]
Verificar se o nível de eletrólito se encontra
entre as marcas de nível mínimo e máximo.
AVISO! Não operar o veículo com a bateria
sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
situação delicada, em locais afastados de
terra.
[PWJ01241]
Certificar-se de que a bateria se encontra
bem fixa no compartimento.

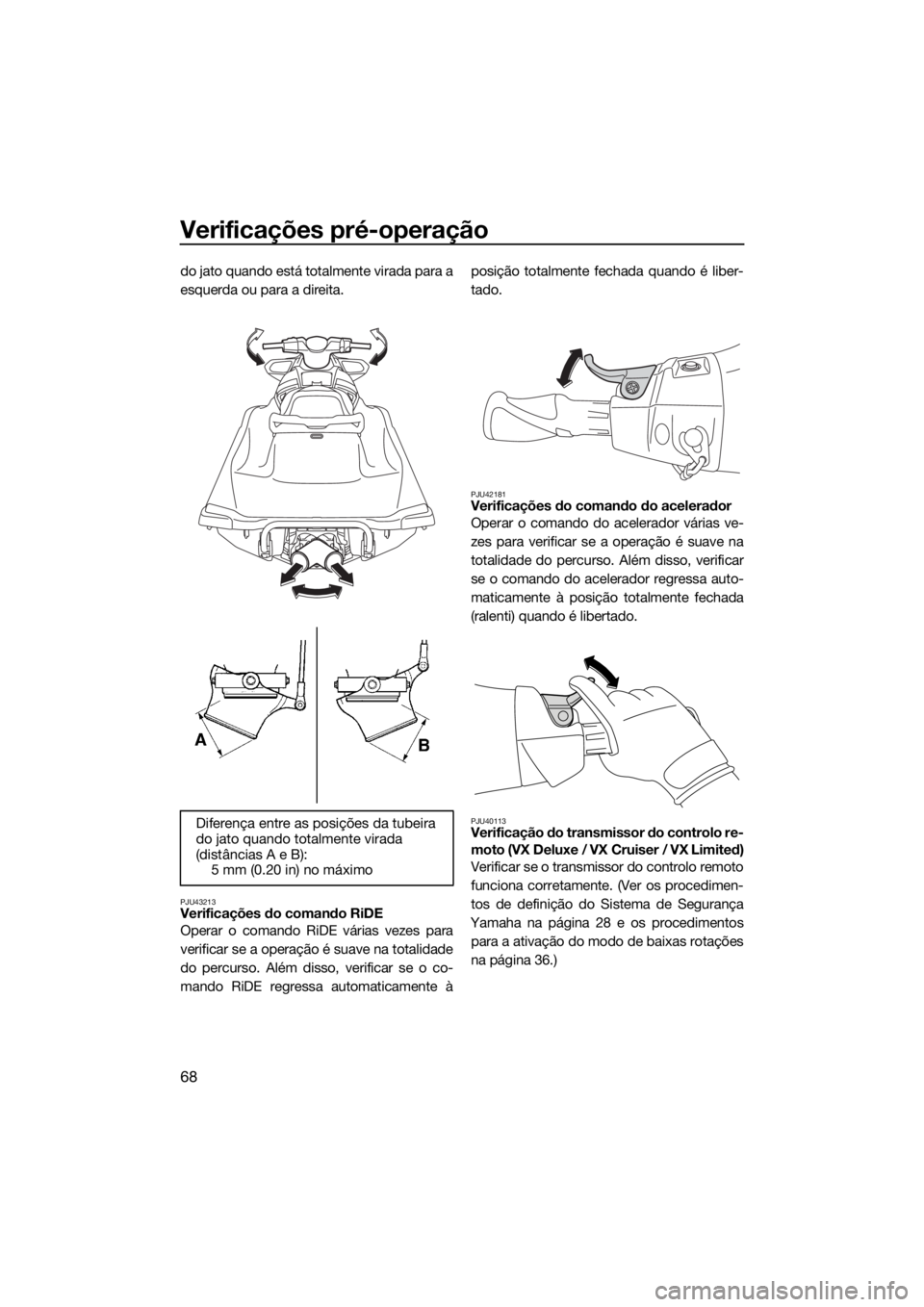

PJU32614Verificações do sistema de governo
Virar o guiador para a esquerda e para a di-
reita várias vezes para verificar se a desloca-
ção é suave e sem obstruções na totalidade
do percurso e se a folga não é excessiva.
Virar totalmente o guiador para a esquerda e
para a direita para verificar se a tubeira do
jato se move quando o guiador é virado e se
não há diferença entre as posições da tubeira
1Terminal negativo (–) da bateria: cabo preto
2Terminal positivo (+) da bateria: cabo
vermelho
3Tubo de respiro
1Marca do nível máximo
2Marca do nível mínimo
1
32
UF4G71P0.book Page 67 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
68
do jato quando está totalmente virada para a
esquerda ou para a direita.
PJU43213Verificações do comando RiDE
Operar o comando RiDE várias vezes para
verificar se a operação é suave na totalidade
do percurso. Além disso, verificar se o co-
mando RiDE regressa automaticamente àposição totalmente fechada quando é liber-
tado.
PJU42181Verificações do comando do acelerador
Operar o comando do acelerador várias ve-
zes para verificar se a operação é suave na
totalidade do percurso. Além disso, verificar
se o comando do acelerador regressa auto-
maticamente à posição totalmente fechada
(ralenti) quando é libertado.
PJU40113Verificação do transmissor do controlo re-
moto (VX Deluxe / VX Cruiser / VX Limited)
Verificar se o transmissor do controlo remoto
funciona corretamente. (Ver os procedimen-
tos de definição do Sistema de Segurança
Yamaha na página 28 e os procedimentos
para a ativação do modo de baixas rotações
na página 36.) Diferença entre as posições da tubeira
do jato quando totalmente virada
(distâncias A e B):
5 mm (0.20 in) no máximo
UF4G71P0.book Page 68 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
69

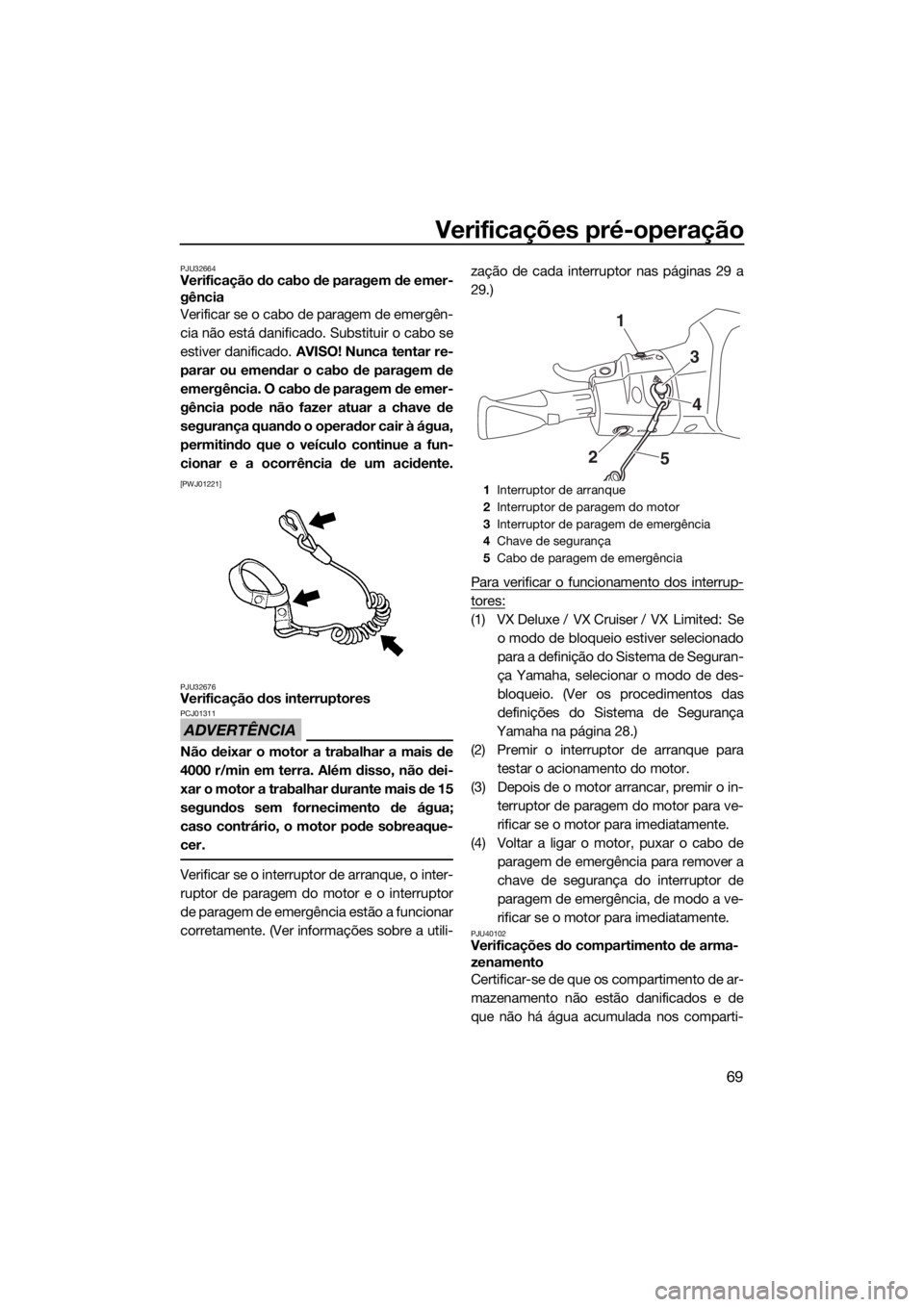

PJU32664Verificação do cabo de paragem de emer-
gência
Verificar se o cabo de paragem de emergên-
cia não está danificado. Substituir o cabo se
estiver danificado. AVISO! Nunca tentar re-
parar ou emendar o cabo de paragem de
emergência. O cabo de paragem de emer-
gência pode não fazer atuar a chave de
segurança quando o operador cair à água,
permitindo que o veículo continue a fun-
cionar e a ocorrência de um acidente.
[PWJ01221]
PJU32676
Verificação dos interruptores
ADVERTÊNCIA
PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
Verificar se o interruptor de arranque, o inter-
ruptor de paragem do motor e o interruptor
de paragem de emergência estão a funcionar
corretamente. (Ver informações sobre a utili-zação de cada interruptor nas páginas 29 a
29.)
Para verificar o funcionamento dos interrup-
tores:
(1) VX Deluxe / VX Cruiser / VX Limited: Se
o modo de bloqueio estiver selecionado
para a definição do Sistema de Seguran-
ça Yamaha, selecionar o modo de des-
bloqueio. (Ver os procedimentos das
definições do Sistema de Segurança
Yamaha na página 28.)
(2) Premir o interruptor de arranque para
testar o acionamento do motor.
(3) Depois de o motor arrancar, premir o in-
terruptor de paragem do motor para ve-
rificar se o motor para imediatamente.
(4) Voltar a ligar o motor, puxar o cabo de
paragem de emergência para remover a
chave de segurança do interruptor de
paragem de emergência, de modo a ve-
rificar se o motor para imediatamente.
PJU40102Verificações do compartimento de arma-
zenamento
Certificar-se de que os compartimento de ar-
mazenamento não estão danificados e de
que não há água acumulada nos comparti-
1Interruptor de arranque
2Interruptor de paragem do motor
3Interruptor de paragem de emergência
4Chave de segurança
5Cabo de paragem de emergência
1
3
4
25
UF4G71P0.book Page 69 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
70
mentos. (Ver informações sobre os comparti-
mentos de armazenamento na página 50.)
PJU43800Verificações do suporte, da cobertura e da
banda de fixação do extintor de incêndios
Verificar se o suporte, a cobertura e a banda
de fixação do extintor de incêndios não se
encontram danificados e se o extintor de in-
cêndios está bem fixo pela banda no respeti-
vo lugar. (Ver informações sobre o suporte, a
cobertura e a banda de fixação do extintor de
incêndios na página 53.)
PJU32544Verificação do extintor de incêndios
Verificar se existe um extintor de incêndios
carregado a bordo.
Para verificar o extintor de incêndios, ver as
instruções fornecidas pelo respetivo fabri-
cante. Manter sempre o extintor de incêndios
fixo no respetivo suporte e com a cobertura
colocada.
O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incên-
dios. Se não se possuir nenhum extintor,
contactar um Concessionário Yamaha ou um
fornecedor de extintores de incêndio a fim de
obter um com as características adequadas.
PJU40122Verificação do equipamento de segurança
Verificar se está a bordo o equipamento de
segurança exigido pelos regulamentos apli-
cáveis.
PJU32353Verificação do casco e convés
Verificar se o casco e o convés apresentam
danos ou outro problema.
PJU32657Verificações da tomada do jato
Verificar se a tomada do jato não está danifi-
cada nem obstruída com algas ou detritos.
Limpar a tomada do jato se estiver obstruída.
(Ver mais informações sobre a tomada do
jato na página 104.)
PJU43221Verificar a tubeira do jato e o defletor de
marcha à ré
Verificar a tubeira do jato e o deflector de
marcha à ré quanto a danos ou outros pro-
blemas.
PJU44250Verificação dos bujões de drenagem da
popa
Desapertar e remover os bujões de drena-
gem da popa e, depois, verificar se os bujões
e os anéis de vedação em O destes não es-
tão danificados e se não há detritos nas ros-
cas nem nos anéis de vedação em O dos
bujões. ADVERTÊNCIA: Antes da instala-
ção dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação em O
dos bujões de modo a remover quaisquer
materiais estranhos, tais como sujidade
ou areia. Caso contrário, os bujões de dre-
nagem da popa podem ficar danificados e
permitir a entrada de água no comparti-
mento do motor. Verificar os anéis de ve-
dação em O dos bujões de drenagem da
popa e verificar se os bujões se encon-
tram bem apertados, antes de colocar o
veículo aquático na água. Caso contrário,
pode entrar água no compartimento do
UF4G71P0.book Page 70 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
71
motor e causar a submersão do veículo
aquático.
[PCJ00363]
Instalar firmemente os bujões de drenagem
da popa, apertando-os completamente.
PJU43810Verificação do capot
Empurrar o trinco do capot para baixo e veri-
ficar se está bem fechado.
PJU40146Verificações posteriores ao
lançamento
Executar as verificações posteriores ao lan-
çamento constantes da lista de verificações
pré-operação, enquanto o veículo está na
água e com o motor em funcionamento.
Para efetuar as verificações posteriores ao
lançamento:
(1) Colocar o veículo na água. (Ver as infor-
mações sobre o lançamento do veículo
aquático à água na página 75.)
(2) Efetuar as verificações e verificar se não
há quaisquer itens com anomalias ou
outros problemas.
PJU40553Verificação da saída piloto da água de re-
frigeração
Verificar se existe descarga de água pela sa-
ída piloto da água de refrigeração com o mo-
tor em funcionamento. (Ver as informações
sobre a saída piloto da água de refrigeração
na página 31.)
PJU32715Verificação do centro de informações
multifunções
Verificar se o centro de informações multifun-
ções funciona corretamente. (Ver informa-
ções sobre o funcionamento correto do
1Bujão de drenagem da popa
2Anel de vedação em O
1Bujão de drenagem da popa
2
1
1
UF4G71P0.book Page 71 Tuesday, July 26, 2016 4:10 PM

Verificações pré-operação
72
centro de informações multifunções na pági-
na 41.)
PJU43392Verificação do sistema do seletor do sen-
tido de marcha
Acionar o comando do acelerador e o co-
mando RiDE, e verificar se o veículo aquático
se desloca ou não de acordo com o indica-
dor do seletor do sentido de marcha. (Ver os
procedimentos de funcionamento do siste-
ma do seletor do sentido de marcha na pági-
na 33.) AVISO! Para evitar colisões,
conduzir o veículo a velocidades modera-
das, mantendo sempre uma distância se-gura em relação às outras pessoas,
objetos e veículos aquáticos.
[PWJ01860]
PJU40172
Verificação do ralenti do motor
Ligar e deixar aquecer o motor. Utilizar o con-
ta-rotações do centro de informações multi-
funções para verificar se o ralenti do motor
não está significativamente acima ou abaixo
dos limites especificados.
1“F” (Posição de marcha avante)
1“N” (Posição de ponto-morto)
1“R” (Posição de marcha à ré)
1
1
1
UF4G71P0.book Page 72 Tuesday, July 26, 2016 4:10 PM
