GJU33114Von einem Anleger aufsteigen und losfah-
ren
(1) Das Wasserfahrzeug von der Seite be-
steigen.
(2) Die Motor-Quickstoppleine (Handge-
lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) Das Wasserfahrzeug vom Anleger absto-
ßen, den Lenker mit beiden Händen fest
greifen und beide Füße fest auf den Bo-
den des Fußraums stellen.
(4) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
GJU44210Gekentertes Wasserfahrzeug
WARNUNG
GWJ00672
Unvorschriftsmäßiges Aufrichten kann zu
Verletzungen führen.
Den Motor ausschalten, indem durch
Abziehen der Motor-Quickstoppleine
der Clip vom Motor-Quickstoppschalter
gelöst wird.
Die Hände vom Einlassgitter fern halten.
Falls das Wasserfahrzeug kentert, sollte es
sofort wieder aufgerichtet werden.

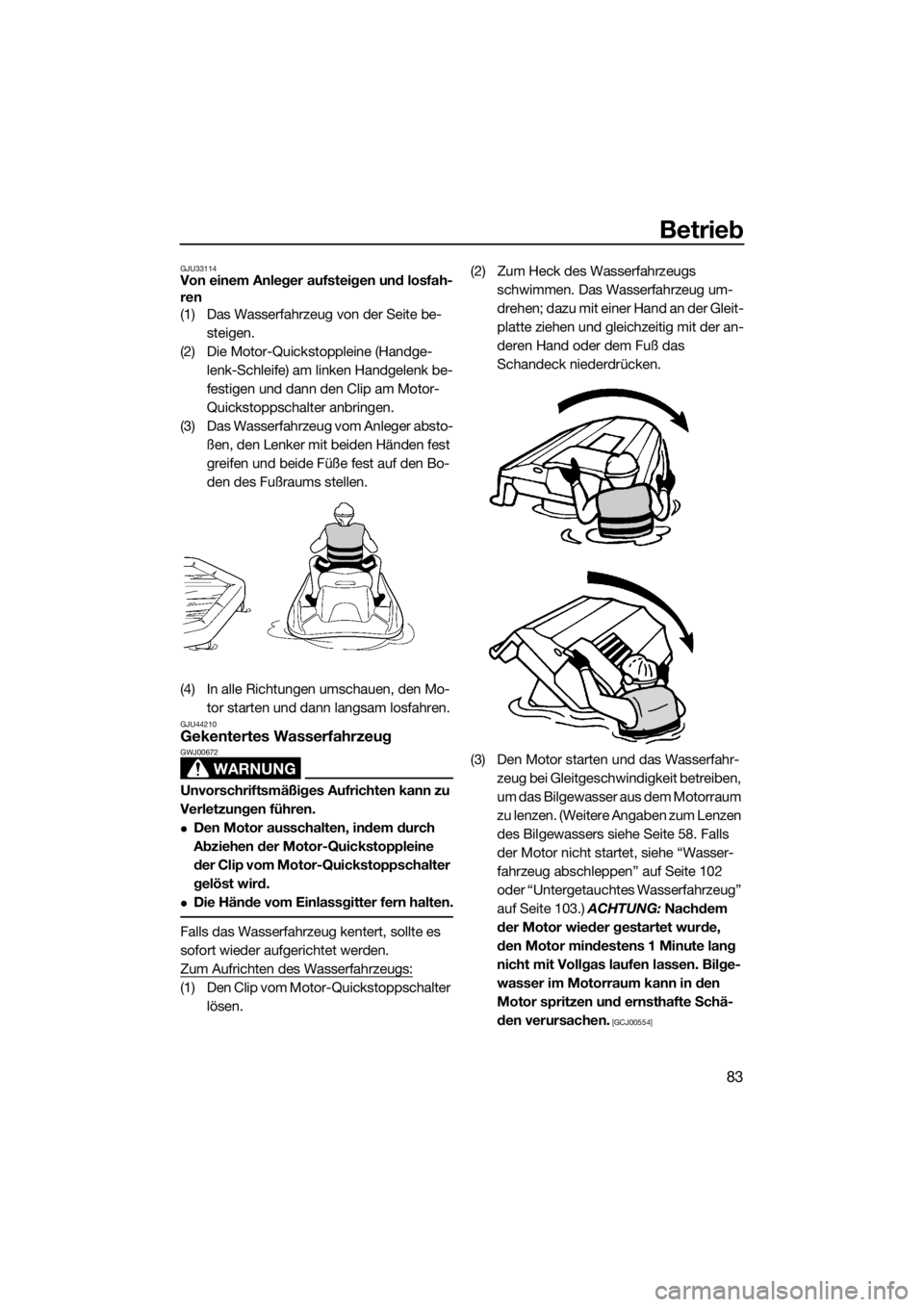

Zum Aufrichten des Wasserfahrzeugs:
(1) Den Clip vom Motor-Quickstoppschalter
lösen.(2) Zum Heck des Wasserfahrzeugs
schwimmen. Das Wasserfahrzeug um-
drehen; dazu mit einer Hand an der Gleit-
platte ziehen und gleichzeitig mit der an-
deren Hand oder dem Fuß das
Schandeck niederdrücken.
(3) Den Motor starten und das Wasserfahr-
zeug bei Gleitgeschwindigkeit betreiben,
um das Bilgewasser aus dem Motorraum
zu lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 58. Falls
der Motor nicht startet, siehe “Wasser-
fahrzeug abschleppen” auf Seite 102
oder “Untergetauchtes Wasserfahrzeug”
auf Seite 103.) ACHTUNG: Nachdem
der Motor wieder gestartet wurde,
den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilge-
wasser im Motorraum kann in den
Motor spritzen und ernsthafte Schä-
den verursachen.
[GCJ00554]
UF4G72G0.book Page 83 Friday, July 21, 2017 2:41 PM
Page 92 of 116
Betrieb
84
GJU43282Anlanden und Anlegen des
Wasserfahrzeugs
Anlanden des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis-
se, Boote oder Schwimmer in der Nähe
des Strandes befinden.
(2) Den Gashebel ca. 100 m (330 ft) vor Er-
reichen des angepeilten Anlandebe-
reichs loslassen, um die Geschwindig-
keit zu verringern.
(3) Langsam an den Strand heranfahren,
dabei die Geschwindigkeit des Wasser-
fahrzeugs mit dem Gashebel und dem
RiDE-Hebel kontrollieren. ACHTUNG:
Den Motor niemals in Gewässern fah-
ren, in denen zwischen Wasserfahr-
zeug und Grund nicht mindestens 60
cm (2 ft) Abstand bestehen bleibt, um
zu vermeiden, dass Steinchen oder
Sand durch den Jeteinlass angesaugt
werden, was das Flügelrad beschädi-
gen und zu Motorüberhitzung führen
könnte.
[GCJ00473]
(4) Nach Erreichen des Strands den Motor
ausschalten, dann vom Wasserfahrzeug
steigen und das Fahrzeug an Land zie-
hen.
Anlegen des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis-
se, Boote oder Schwimmer in der Nähe
des Anlegers befinden.
(2) Den Gashebel etwa 100 m (330 ft) vom
Anleger entfernt loslassen, um die Ge-
schwindigkeit zu verringern.
(3) Langsam an den Anleger heranfahren,
dabei die Geschwindigkeit des Wasser-
fahrzeugs mit dem Gashebel und dem
RiDE-Hebel kontrollieren.
(4) Nach dem Anlegen den Motor ausschal-
ten und dann vom Wasserfahrzeug stei-
gen.
GJU37194Betrieb in algenreichem Gewässer
Vermeiden Sie grundsätzlich, Ihr Wasserfahr-
zeug in Gewässer mit starkem Algenwuchs
zu benutzen. Wenn das Fahren in algenrei-
chen Gewässern unvermeidlich ist, abwech-
selnd Gas geben und wieder zurücknehmen,
um die Motordrehzahl zu variieren. Algen füh-
ren eher zu Verstopfungen, wenn bei kons-
tanter Geschwindigkeit oder im Langsamst-
lauf gefahren wird. Wenn Algen den
Einlassbereich verstopft haben könnten, den
Jeteinlass reinigen. (Weitere Angaben zum
Jeteinlass siehe Seite 100.)
GJU40242Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Nach dem Fahren und nachdem das Fahr-
zeug aus dem Wasser genommen wurde, so-
fort das restliche Wasser aus den Kühlwas-
serkanälen ablassen.
Zum Ablassen des Wassers aus den Kühl-
wasserkanälen:
(1) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten.
(2) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(3) Den Motor ausschalten.
UF4G72G0.book Page 84 Friday, July 21, 2017 2:41 PM
Page 93 of 116
Pflege und Lagerung
85
GJU37146
Pflege nach dem Fahren
WARNUNG
GWJ00331
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Nach der Verwendung des Wasserfahrzeugs
dieses immer aus dem Wasser nehmen, rei-
nigen und lagern. Lässt man das Wasserfahr-
zeug längere Zeit im Wasser, führt dies dazu,
dass die Jetpumpe und der Rumpf schneller
verschleißen als normal. Meeresorganismen
und Korrosion können die Lebensdauer der
Bauteile des Wasserfahrzeugs verringern.
GJU43652Spülen der Kühlwasserkanäle
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Kühlwasserkanäle spülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz
vorzubeugen.
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen.
(2) Die Sitze und das abnehmbare wasser-
dichte Ablagefach demontieren. (De-
montage und Montage der Sitze siehe
Seite 46, weitere Angaben zum abnehm-
baren wasserdichten Ablagefach siehe
Seite 51.)(3) Den Gartenschlauch-Adapter an einen
Gartenschlauch anschließen.
(4) Den Deckel des Spülschlauchanschlus-
ses lösen und abnehmen. Den Garten-
schlauch-Adapter in den Spülschlauch-
anschluss einstecken, dabei drücken
und drehen, bis er fest angeschlossen
ist.
(5) Den Gartenschlauch an einen Wasser-
hahn anschließen.
(6) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten. Sofort nach dem Starten des
Motors die Wasserzufuhr voll aufdrehen,

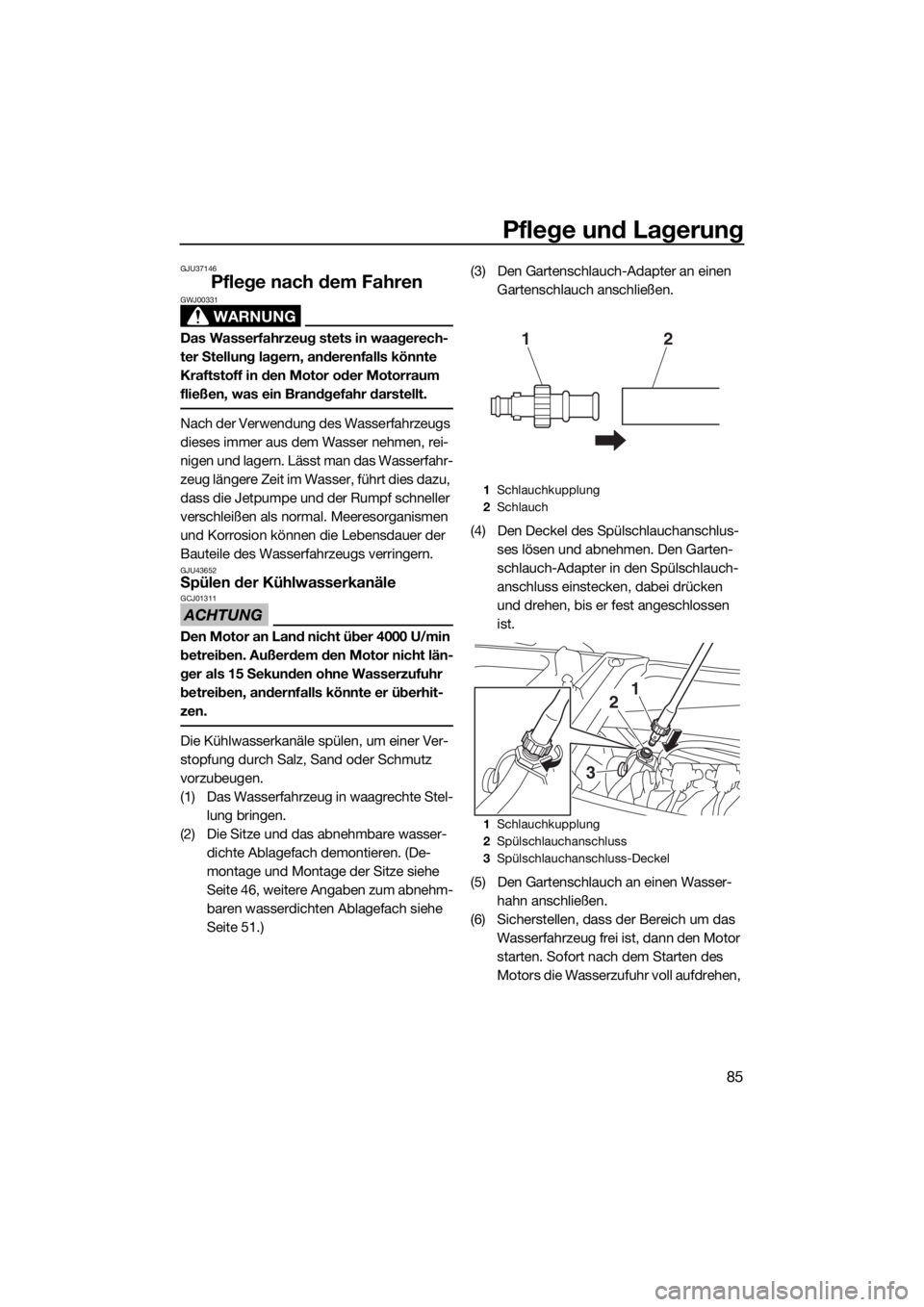

1Schlauchkupplung
2Schlauch
1Schlauchkupplung
2Spülschlauchanschluss
3Spülschlauchanschluss-Deckel
12
12
3
UF4G72G0.book Page 85 Friday, July 21, 2017 2:41 PM
Page 94 of 116
Pflege und Lagerung
86
so dass kontinuierlich Wasser aus der
Jetdüse ausläuft.
(7) Den Motor etwa drei Minuten lang im
Leerlauf betreiben und überwachen.
Falls der Motor während der Spülung
stoppt, die Wasserzufuhr sofort abstel-
len und das Verfahren ab Schritt 6 wie-
derholen. ACHTUNG: Den Kühlwas-
serkanälen kein Wasser zuführen,
wenn der Motor nicht läuft. Das Was-
ser könnte durch den Schalldämpfer
in den Motor gelangen und ernsthafte
Motorschäden verursachen.
[GCJ00123]
(8) Die Wasserzufuhr abstellen.
(9) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(10) Den Motor ausschalten.
(11) Den Gartenschlauch-Adapter abnehmen
und dann den Deckel des Spülschlauch-
anschlusses sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(12) Das wasserdichte abnehmbare Ablage-
fach und die Sitze sicher an ihrer ur-
sprünglichen Position einbauen.
GJU43840Das Wasserfahrzeug reinigen
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 46.)(2) Wenn das Wasserfahrzeug eine Woche
oder länger gelagert wird, die internen
Motorteile mit Rostschutz behandeln,
um Korrosion vorzubeugen. (Siehe Seite
90 für weitere Angaben zum Rostschutz
der inneren Motorteile.)
(3) Motor und Motorraum mit einer kleinen
Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies
kann zu ernsthaften Motorschäden
führen.
[GCJ00572]
(4) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 58.)
(5) Den Motor und den Motorraum mit ei-
nem trockenen Tuch wischen.
(6) Den Rumpf, das Deck und die Jetdüse
mit Leitungswasser abwaschen.
(7) Den Rumpf, das Deck und die Jetpumpe
mit einem trockenen Tuch wischen.
(8) Alle Bauteile aus Vinyl und Gummi, wie
z.B. Sitze und Motorraumdichtungen,
mit einem Vinyl-Pflegemittel abwischen.
(9) Um Korrosion zu vermindern, metalli-
sche Teile des Rumpfs, Decks und Mo-
tors mit einem Rostschutzmittel einsprü-
hen.
(10) Vor dem Montieren der Sitze den Motor-
raum an der Luft vollständig trocknen
lassen.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
GJU33688Pflege der Batterie
Vor einer mehr als einmonatigen Stilllegung
die Batterie aus dem Wasserfahrzeug aus-
bauen, kontrollieren und an einem kühlen,
trockenen Ort lagern.
UF4G72G0.book Page 86 Friday, July 21, 2017 2:41 PM
Page 95 of 116
Pflege und Lagerung
87
WARNUNG
GWJ00792
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Bat-
teriesäure enthält Schwefelsäure. Den
Kontakt mit Haut, Augen und Kleidung
vermeiden.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
(1) Das negative (–) Batteriekabel abklem-
men.
(2) Das positive (+) Batteriekabel abklem-
men.
(3) Den Entlüftungsschlauch abklemmen.(4) Die Batteriebänder aushängen und dann
die Batterie aus dem Wasserfahrzeug
entfernen.
Batterie kontrollieren
Sicherstellen, dass das Batteriegehäuse
nicht beschädigt ist.
Sicherstellen, dass die Pole der Batterie
nicht korrodiert oder beschädigt sind.
Sicherstellen, dass der Entlüftungs-
schlauch nicht verstopft oder beschädigt
ist.
Kontrollieren des Batteriesäurestands
Sicherstellen, dass die Batteriesäure sich
zwischen der Minimalstand-Markierung und
Maximalstand-Markierung befindet.
Falls der Säurestand niedrig ist, destilliertes
Wasser bis zum vorgeschriebenen Stand
nachfüllen. ACHTUNG: Zum Auffüllen der
Batterie nur destilliertes Wasser verwen-

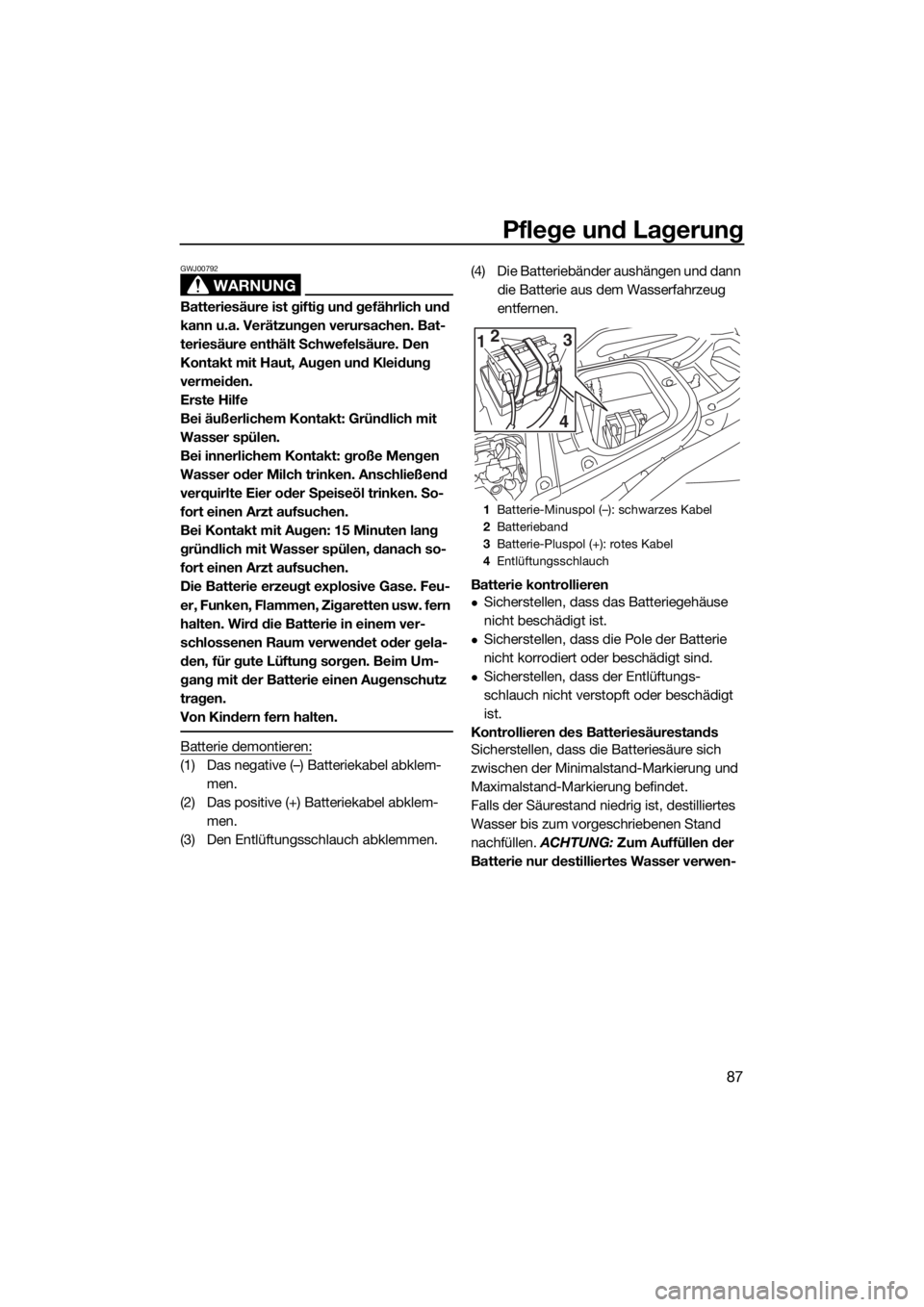

1Batterie-Minuspol (–): schwarzes Kabel
2Batterieband
3Batterie-Pluspol (+): rotes Kabel
4Entlüftungsschlauch
12
3
4
UF4G72G0.book Page 87 Friday, July 21, 2017 2:41 PM
Page 96 of 116
Pflege und Lagerung
88
den, die Lebensdauer der Batterie wird
sonst verkürzt.
[GCJ00242]
Falls destilliertes Wasser nachgefüllt wurde,
die Batteriespannung prüfen.
Es wird empfohlen, die Batteriespannung von
einem Yamaha-Händler prüfen und die Bat-
terie aufladen zu lassen. Zum Laden der Bat-
terie die Bedienungsanleitungen des Batte-
rie-Testgeräts und -Ladegeräts lesen und
befolgen. ACHTUNG: Keine Schnellaufla-
dung vornehmen. Anderenfalls würde die
Lebenserwartung der Batterie erheblich
verringert.
[GCJ00252]
Kontrollieren der Batteriebänder
Sicherstellen, dass die Batteriebänder nicht
beschädigt sind.Zum Einlagern der Batterie:
(1) Das Batteriegehäuse mit Leitungswasser
reinigen.
(2) Die Batteriepole, falls schmutzig oder
korrodiert, mit einer Drahtbürste reini-
gen.
(3) Wasserfestes Fett auf die Batteriepole
auftragen.
(4) Die Batterie an einem kühlen, trockenen
Ort lagern. ACHTUNG: Das Lagern in
ungeladenem Zustand kann der Bat-
terie bleibende Schäden zufügen. Die
Batterie regelmäßig kontrollieren.
[GCJ00103]
Batterie montieren:
(1) Die Batterie in das Batteriefach einsetzen
und die Batteriebänder an den Haltern
einhängen.
(2) Das positive (+) Batteriekabel (rot) an den
positiven (+) Batteriepol anschließen.
ACHTUNG: Ein Vertauschen der Bat-
teriekabel beschädigt die elektrischen
Bauteile.
[GCJ00262]
(3) Das negative (–) Batteriekabel (schwarz)
an den negativen (–) Batteriepol an-
schließen.
1Maximalstand-Markierung
2Minimalstand-Markierung
1Batterieband
1Batteriepol
Empfohlenes wasserfestes Fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4G72G0.book Page 88 Friday, July 21, 2017 2:41 PM
Page 97 of 116
Pflege und Lagerung
89
(4) Den Entlüftungsschlauch an der Batterie
anschließen. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er beschä-
digt oder verstopft ist, besteht Feuer-
oder Explosionsgefahr.
[GWJ00452]
(5) Sicherstellen, dass die Batterie gut ver-
ankert ist.
GJU33493
Langfristige Lagerung
WARNUNG
GWJ00331
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert.
Folgende Arbeiten kann der Eigentümer aller-
dings leicht selbst durchführen.
GJU40763Reinigen
(1) Die Kühlwasserkanäle spülen. (Weitere
Angaben zum Spülen der Kühlwasserka-
näle siehe Seite 85.)
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
stoffstabilisator gemäß Herstelleranweisung
zugeben, dann den Motor starten.
(2) Das Wasserfahrzeug reinigen. (Weitere
Angaben zum Reinigen des Wasserfahr-
zeugs siehe Seite 86.)
Den Rumpf mit einem abriebfesten
Wachs wachsen.
GJU43662Schmierung
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.
Empfohlenes wasserfestes Fett:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4G72G0.book Page 89 Friday, July 21, 2017 2:41 PM
Page 98 of 116
Pflege und Lagerung
90

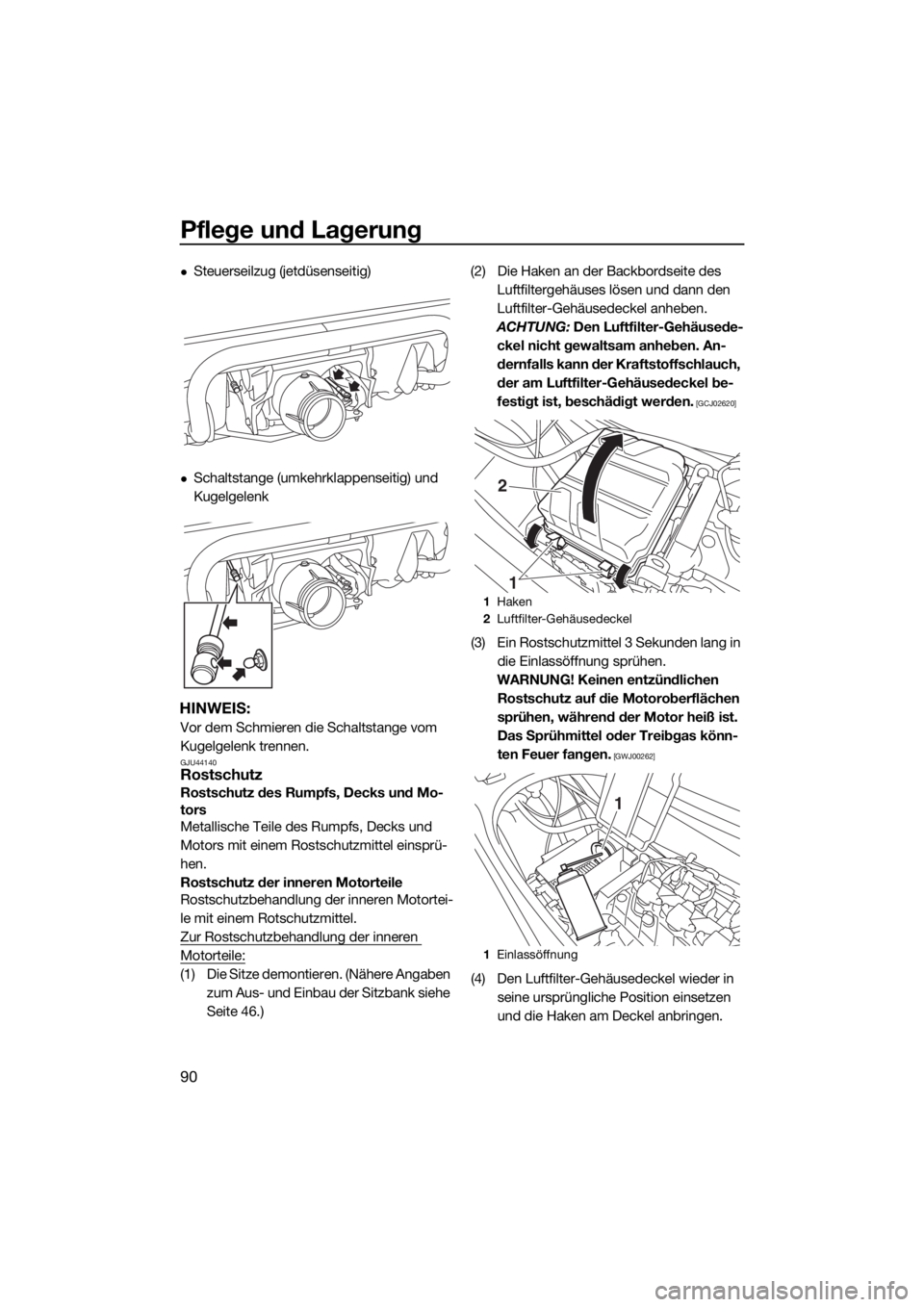

Steuerseilzug (jetdüsenseitig)
Schaltstange (umkehrklappenseitig) und
Kugelgelenk
HINWEIS:
Vor dem Schmieren die Schaltstange vom
Kugelgelenk trennen.
GJU44140Rostschutz
Rostschutz des Rumpfs, Decks und Mo-
tors
Metallische Teile des Rumpfs, Decks und
Motors mit einem Rostschutzmittel einsprü-
hen.
Rostschutz der inneren Motorteile
Rostschutzbehandlung der inneren Motortei-
le mit einem Rotschutzmittel.
Zur Rostschutzbehandlung der inneren
Motorteile:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 46.)(2) Die Haken an der Backbordseite des
Luftfiltergehäuses lösen und dann den
Luftfilter-Gehäusedeckel anheben.
ACHTUNG: Den Luftfilter-Gehäusede-
ckel nicht gewaltsam anheben. An-
dernfalls kann der Kraftstoffschlauch,
der am Luftfilter-Gehäusedeckel be-
festigt ist, beschädigt werden.
[GCJ02620]
(3) Ein Rostschutzmittel 3 Sekunden lang in
die Einlassöffnung sprühen.
WARNUNG! Keinen entzündlichen
Rostschutz auf die Motoroberflächen
sprühen, während der Motor heiß ist.
Das Sprühmittel oder Treibgas könn-
ten Feuer fangen.
[GWJ00262]
(4) Den Luftfilter-Gehäusedeckel wieder in
seine ursprüngliche Position einsetzen
und die Haken am Deckel anbringen.
1Haken
2Luftfilter-Gehäusedeckel
1Einlassöffnung
2
1
1
UF4G72G0.book Page 90 Friday, July 21, 2017 2:41 PM
Page 99 of 116
Pflege und Lagerung
91
HINWEIS:
Sicherstellen, dass der Luftfilter-Gehäusede-
ckel fest eingebaut ist.
(5) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
in einer gut belüfteten Umgebung starten
und 15 Sekunden im Leerlauf laufen las-
sen. (Weitere Angaben zum Starten des
Motors siehe Seite 29.)
(6) Den Motor ausschalten.
(7) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
UF4G72G0.book Page 91 Friday, July 21, 2017 2:41 PM
Page 100 of 116
Wartungsarbeiten
92
GJU33769
Wartungsarbeiten
Regelmäßige Inspektionen und Schmierung
hält Ihr Wasserfahrzeug im sichersten und ef-
fektivsten Zustand. Daher muss darauf ge-
achtet werden, dass die regelmäßigen War-
tungsarbeiten durchgeführt werden. Die
Sicherheit unterliegt der Verantwortung des
Eigentümers des Wasserfahrzeugs. Die ord-
nungsgemäße Wartung muss durchgeführt
werden, damit Abgaswerte und Geräuschpe-
gel innerhalb der zulässigen Grenzwerte blei-
ben. Die wichtigsten Punkte der Inspektion
und Schmierung des Wasserfahrzeugs wer-
den auf den folgenden Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk-
ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt
werden.
WARNUNG
GWJ00312
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.

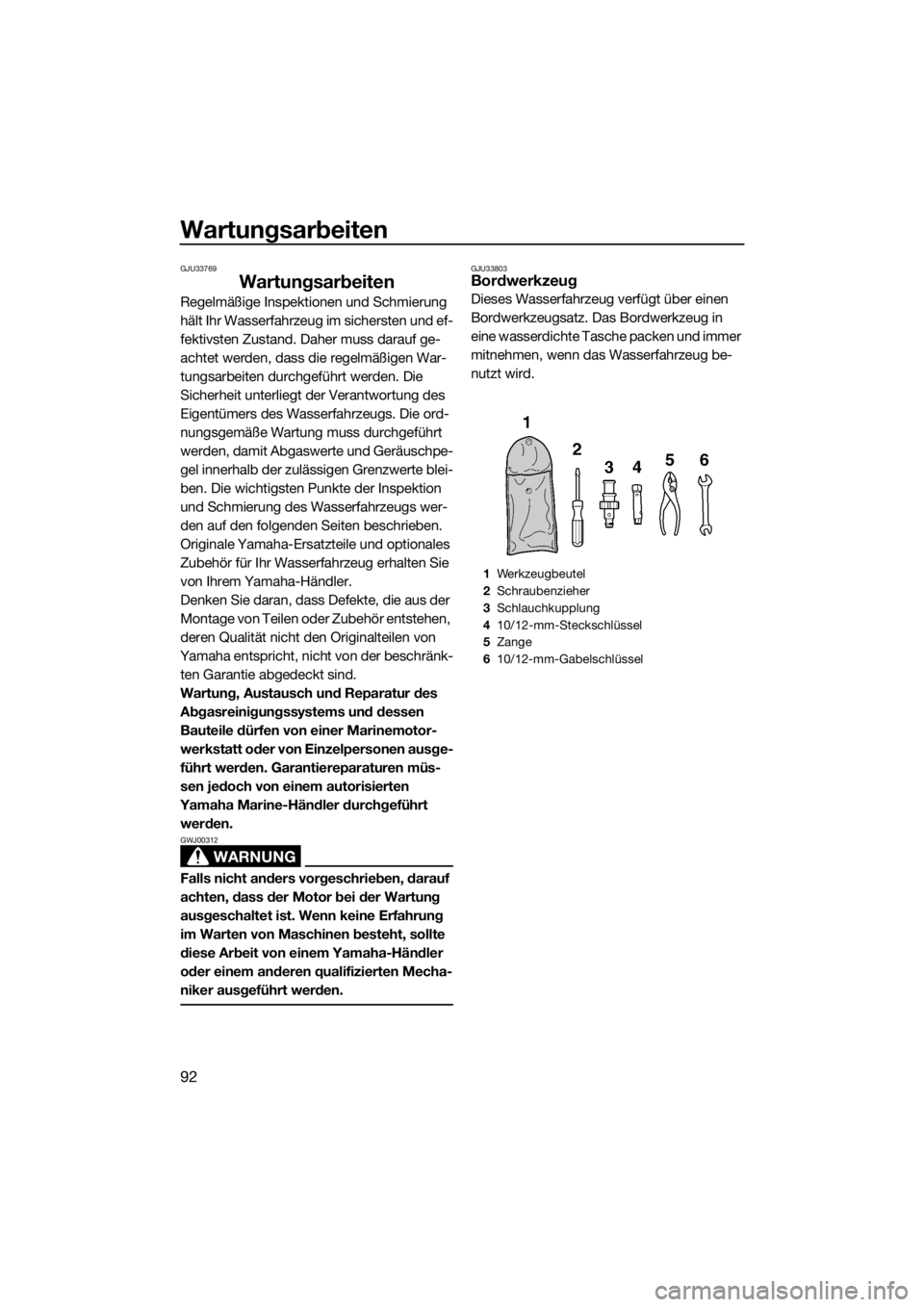

GJU33803Bordwerkzeug
Dieses Wasserfahrzeug verfügt über einen
Bordwerkzeugsatz. Das Bordwerkzeug in
eine wasserdichte Tasche packen und immer
mitnehmen, wenn das Wasserfahrzeug be-
nutzt wird.
1Werkzeugbeutel
2Schraubenzieher
3Schlauchkupplung
410/12-mm-Steckschlüssel
5Zange
610/12-mm-Gabelschlüssel
UF4G72G0.book Page 92 Friday, July 21, 2017 2:41 PM
