sensor YAMAHA VX 2020 Betriebsanleitungen (in German)

Kennzeichnung wichtiger Hinweise
GJU30193
An den Eigentümer/Fahrer
Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch
für Bootssicherheit oder Seemannschaft.
Falls dies Ihr erstes Wasserfahrzeug bzw. das
erste Wasserfahrzeug dieser Art für Sie ist,
sollten Sie sich im Interesse Ihres Wohlbefin-
dens und Ihrer Sicherheit vor der Inbetrieb-
nahme die notwendige Kenntnis oder Praxis
aneignen. Ihr Yamaha-Händler oder Boots-
verband empfiehlt Ihnen gerne eine örtliche
Bootsschule oder einen kompetenten Fahr-
lehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:
Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00072
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00092
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
GJU45451
Aufzeichnung von Motordaten
Das Steuergerät dieses Modells speichert
bestimmte Motordaten, um die Diagnose von
Störungen zu unterstützen und für For-
schungs-, Analyse- sowie Entwicklungszwe-
cke.
Die Sensoren und aufgezeichneten Daten
sind je nach Modell unterschiedlich; die wich-
tigsten Datenpunkte sind:
Motorstatus und Motorleistungsdaten
Diese Daten werden nur dann hochgeladen,
wenn ein spezielles Yamaha-Diagnosewerk-
zeug am Motor angebracht ist, z. B. wenn In-
standhaltungsprüfungen oder Instandhal-
tungsarbeiten durchgeführt werden. Die
hochgeladenen Motordaten werden gemäß
der folgenden Datenschutzerklärung ange-
messen behandelt.
Datenschutzerklärung
Yamaha wird diese Daten außer in den fol-
genden Fällen nicht an Dritte weitergeben.
Darüber hinaus kann Yamaha einem Auftrag-
nehmer Motordaten zur Verfügung stellen,
um Dienstleistungen im Zusammenhang mit
der Verarbeitung von Motordaten auszula-
gern. Auch in diesem Fall wird Yamaha vom
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UF4G74G0.book Page 2 Monday, July 15, 2019 3:24 PM

Beschreibung
25
1
10
1145678954
2
3
1Einstiegsplattform
2Klampe (Seite 50)
3Haltegriff (Seite 48)
4Hecköse (Seite 49)
5Heck-Ablassschraube (Seite 60)
6Umkehrklappe (VX / VX Deluxe /
VX Cruiser / VX Limited) (Seite 34)
7Jetdüse
8Gleitplatte
9Aufstiegsstufe (VX / VX Deluxe /
VX Cruiser / VX Limited) (Seite 49)
10Geschwindigkeitssensor
11Einlassgitter
UF4G74G0.book Page 25 Monday, July 15, 2019 3:24 PM

Bedienung der Instrumente
45
temperatur-Warnung aktiviert ist, wird die
maximale Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
zum Jeteinlass siehe Seite 103.) ACHTUNG:
Falls die Ursache der Überhitzung nicht
ausfindig gemacht und behoben werden
kann, einen Yamaha-Händler zu Rate zie-
hen. Wird der Motor weiterhin mit hoher
Drehzahl betrieben, könnten schwere Mo-
torschäden entstehen.
[GCJ00042]
GJU43731

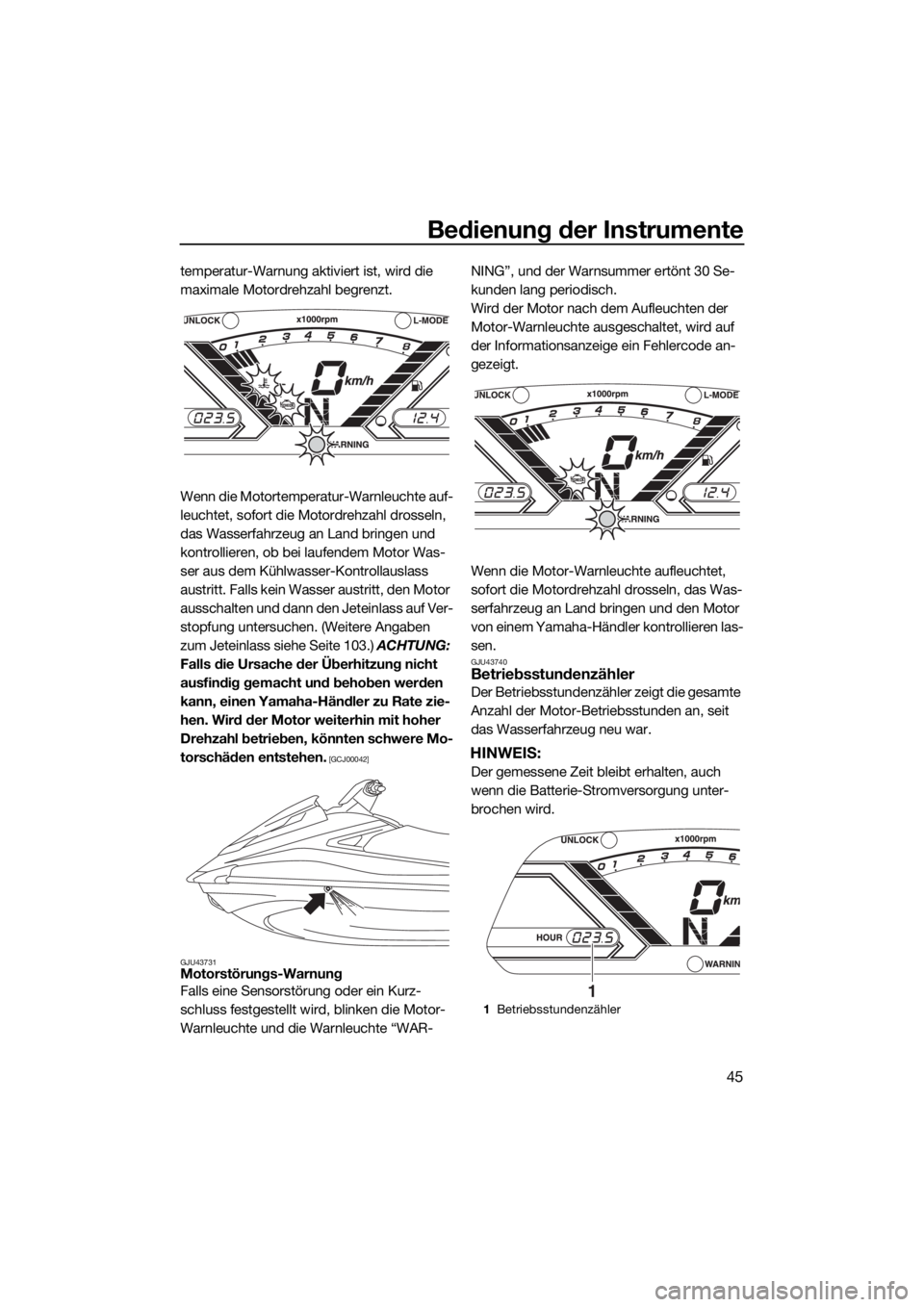

Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, wird auf
der Informationsanzeige ein Fehlercode an-
gezeigt.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händler kontrollieren las-
sen.
GJU43740Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
1Betriebsstundenzähler
1
UF4G74G0.book Page 45 Monday, July 15, 2019 3:24 PM

Fehlerbeseitigung
101
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken55
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVo m Ya ma h a - H ä n d-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temEinspritzdüsen defekt
oder verstopftVo m Ya ma h a - H ä n d-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet aufKraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 55
Öldruck-War-
nungÖldruck ist abgefal-
lenVo m Ya ma h a - H ä n d-
ler warten lassen44
Motorüber-
hitzungs-
Warnu ngJeteinlass verstopft Reinigen
103
Motorstö-
rungs-War-
nungSensoren defekt Vom Yamaha-Händ-
ler warten lassen 45 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF4G74G0.book Page 101 Monday, July 15, 2019 3:24 PM
