Utilización de la moto de agua
31
SJU40014
Funciones de la moto de agua
SJU43155Sistema del inversor (VX /
VX DELUXE / VX CRUISER / VX
LIMITED)
SWJ01773
Verifique que no haya obstáculos o per-
sonas por la popa antes de dar marcha
atrás.
No toque la compuerta de inversión
mientras acciona la manilla RiDE, ya que
podría pillarse la mano.
Si está accionando la manilla RiDE y la
manilla del acelerador al mismo tiempo,
no suelte solo la manilla RiDE. De lo
contrario, la moto de agua puede acele-
rar más rápido de lo esperado, con el
consiguiente riesgo de accidente.
La manilla RiDE y la manilla del acelerador se
pueden utilizar para in vertir la marcha avante
o atrás solamente cuando el motor está en
funcionamiento. Cuando se aprieta la manilla
RiDE, la compuerta de inversión baja y desvía
el chorro de agua descargado por la tobera
de propulsión para que la moto de agua se
mueva atrás o quede en punto muerto. Cuan-
do se aprieta la manilla del acelerador, la
compuerta de inversión sube y la moto de
agua avanza.
NOTA
Este modelo está dotado de una función
que limita la velocidad del motor a marcha
atrás.
Cuando se pone en marcha el motor, la
compuerta de inversión se sitúa automáti-
camente en la posición de punto muerto.
Para cambiar a marcha atrás:
(1) Suelte la manilla del acelerador. (2) Apriete la manilla RiDE. La compuerta de
inversión baja, el régimen del motor au-
menta, la moto de agua comienza a re-
troceder y se muestra la indicación “R”
(atrás).
VX
1 Manilla RiDE
1 Compuerta de inversión
2 Posición de marcha atrás
1 “R” (posición de marcha atrás)
1
1
2
1
UF4N71S0.book Page 31 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
32
VX DELUXE / VX CRUISER / VX LIMITED
Para pasar de marcha atrás a punto
muerto:
Suelte la manilla RiDE. La compuerta de in-
versión vuelve automáticamente a la posición
de punto muerto y se muestra la indicación
“N” (punto muerto).VX
VX DELUXE / VX CRUISER / VX LIMITED
NOTA
Aunque la posición de punto muerto ayuda a
mantener la moto de agua parada incluso
cuando el motor está en marcha, puede ha-
ber un cierto movimiento.
Para cambiar a marcha avante:
(1) Suelte la manilla RiDE.
(2) Apriete la manilla del acelerador. La
compuerta de inversión sube al máximo,
el régimen del motor aumenta, la moto
de agua comienza a avanzar y se mues-
tra la indicación “F” (avante).
1“R” (posición de marcha atrás)
1 Manilla RiDE
1 Compuerta de inversión
2 Punto muerto
14.3V
km/h
RPM
1
1
1
2
1“N” (posición de punto muerto)
1 “N” (posición de punto muerto)
1
14.3V
km/h
RPM
1
UF4N71S0.book Page 32 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
33
VXVX DELUXE / VX CRUISER / VX LIMITED
NOTA
Si aprieta la manilla RiDE mientras está apre-
tando la manilla del acelerador, la moto de
agua disminuye la velocidad y, después de
detenerse, retrocede.
Para pasar de punto muerto a marcha
avante:
(1) Suelte la manilla del acelerador.
(2) Apriete ligeramente la manilla RiDE y
suéltela. Se muestra la indicación “N”
(punto muerto).
1Manilla del acelerador
1 Compuerta de inversión
2 Posición de marcha avante
1 “F” (posición de marcha avante)
1
1
2
1
1“F” (posición de marcha avante)
14.3V
km/h
RPM
1
UF4N71S0.book Page 33 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
34
VX
VX DELUXE / VX CRUISER / VX LIMITED
NOTA
Si mantiene apretada la manilla RiDE, la com-
puerta de inversión se sitúa en la posición de
marcha atrás.
SJU40003
Modos de funcionamiento de la moto de agua (VX DELUXE / VX CRUISER / VX LIMITED)
SJU45891Marcha atrás asistida
La función de marcha atrás asistida sirve
para aumentar temporalmente el régimen del
motor al dar marcha atrás, por ejemplo para
entrar en el agua con suavidad cuando se
bota la moto de agua desde un remolque.
Esta función se puede utilizar después de
arrancar el motor y solo si la moto de agua no
se cambia a avante.
NOTA
Cuando se cambia a avante después de
arrancar el motor, la función de marcha atrás
asistida no se puede utilizar.
Activación y desactivación de la función
de marcha atrás asistida
La activación de la función de marcha atrás
asistida puede confirmarse mediante el indi-
cador de marcha atrás asistida en el centro
de información multifunción.
Para activar la función de marcha atrás
asistida:
(1) Arranque el motor.
1 “N” (posición de punto muerto)
1 “N” (posición de punto muerto)
1
14.3V
km/h
RPM
1
1 Indicador de marcha atrás asistida
2 Nivel de marcha atrás asistida
14.3V
km/h
RPM
Reverse Assist +2
21
UF4N71S0.book Page 34 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
35
(2) Apriete la manilla RiDE a la posición deapertura máxima y, a continuación, pulse
la parte superior del interruptor “SPEED
ADJUST”. Cuando el zumbador suene
tres veces y se muestre el indicador de
marcha atrás asistida, el régimen del
motor aumentará. El régimen del motor
puede ajustarse a dos niveles: +1 y +2.
Para desactivar la función de marcha
atrás asistida:
Realice una de las operaciones siguientes. El
zumbador suena dos veces y el indicador de
marcha atrás asistida desaparece cuando la
función de marcha atrás asistida se desacti-
va.
Suelte la manilla RiDE.
Pulse la parte inferior del interruptor
“SPEED ADJUST” cuando el nivel de mar-
cha atrás asistida se encuentre en +1.
Apriete la manilla del acelerador.SJU46280T.D.E. (potenciador de la dirección de
empuje)
La función T.D.E. sirve para levantar o bajar
ligeramente la compuerta de inversión desde
la posición de punto muerto para utilizar la
moto de agua a velocidad muy baja cuando
el motor está funcionando al ralentí.
Esta función solo puede utilizarse cuando la
moto de agua se encuentra en punto muerto.
Activación y desactivación del T.D.E.
La activación del T.D.E. puede confirmarse
mediante el indicador de T.D.E. en el centro
de información multifunción.
Para activar el T.D.E.:
(1) Cambie a punto muerto.
(2) Pulse la parte superior del interruptor“T.D.E.” para dar avante a velocidad muy
baja o pulse la parte inferior del interrup-
tor “T.D.E.” para dar marcha atrás a ve-
locidad muy baja.

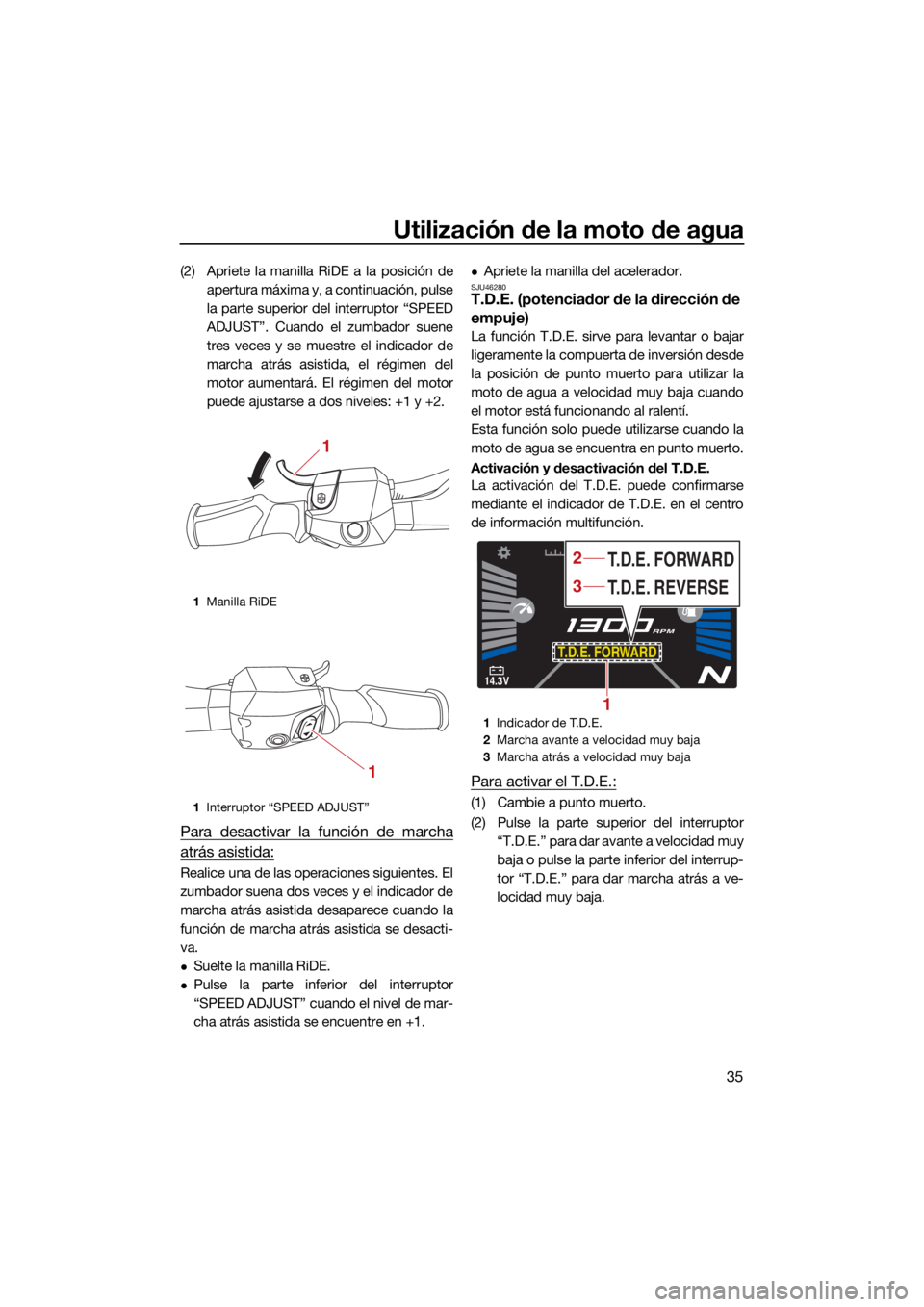

1Manilla RiDE
1 Interruptor “SPEED ADJUST”
1
1
1Indicador de T.D.E.
2 Marcha avante a velocidad muy baja
3 Marcha atrás a velocidad muy baja
14.3V
MPH
RPM
T.D.E. FORWARD
T.D.E. REVERSE T.D.E. FORWARD
1
3
2
UF4N71S0.book Page 35 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
36
NOTA
Cuando el T.D.E. está activado, se muestra el
indicador del inversor “N” (punto muerto) y se
muestra “0” en el velocímetro.
Para desactivar el T.D.E.:
Realice una de las operaciones siguientes. El
indicador de T.D.E. desaparece y el T.D.E. se
desactiva.
Apriete la manilla del acelerador.
Apriete la manilla RiDE.
Mantenga pulsado el interruptor “CRUI-
SE/NO WAKE”.
Mientras da avante a velocidad muy baja,
pulse la parte inferior del interruptor
“T.D.E.”.
Mientras da marcha atrás a velocidad muy
baja, pulse la parte superior del interruptor
“T.D.E.”.
NOTA
El T.D.E. se desactiva también cuando se
para el motor.
SJU46420Función de marcha lenta
La función de marcha lenta mantiene un régi-
men del motor fijo para navegar a baja velo-
cidad.
Esta función solo se puede utilizar cuando la
moto de agua se encuentra en punto muertoo cuando se cambia a avante y el motor es-
tán funcionando al ralentí.
NOTA
Si la función de marcha
lenta se activa cuan-
do la moto de agua se encuentra en punto
muerto, esta cambia automáticamente a
avante y comienza a desplazarse a baja velo-
cidad.
Activación y desactivación de la función
de marcha lenta
La activación de la función de marcha lenta
puede confirmarse mediante el indicador de
la función de marcha lenta en el centro de in-
formación multifunción.
Activación de la función de marcha len-
ta:
(1) Cambie a punto muerto o suelte la mani- lla del acelerador y deje que el motor se
ponga al ralentí.
(2) Mantenga pulsado el interruptor “CRUI- SE/NO WAKE”. Cuando el zumbador
suena tres veces y se muestra el indica-
dor de la función de marcha lenta, la fun-
ción de marcha lenta está activada.

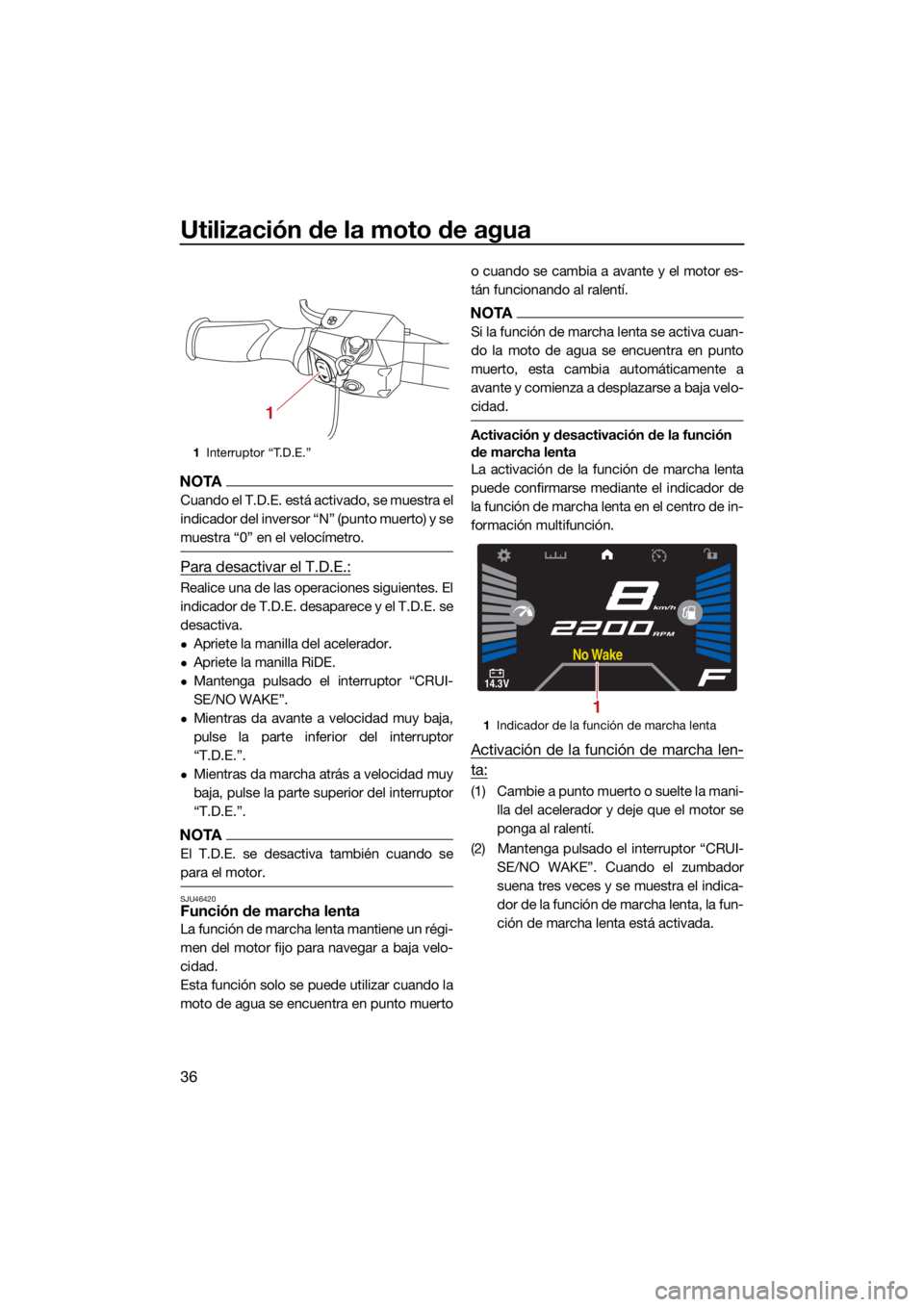

1Interruptor “T.D.E.”
1
1Indicador de la función de marcha lenta
14.3V
km/h
RPM
No Wake
1
UF4N71S0.book Page 36 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
37

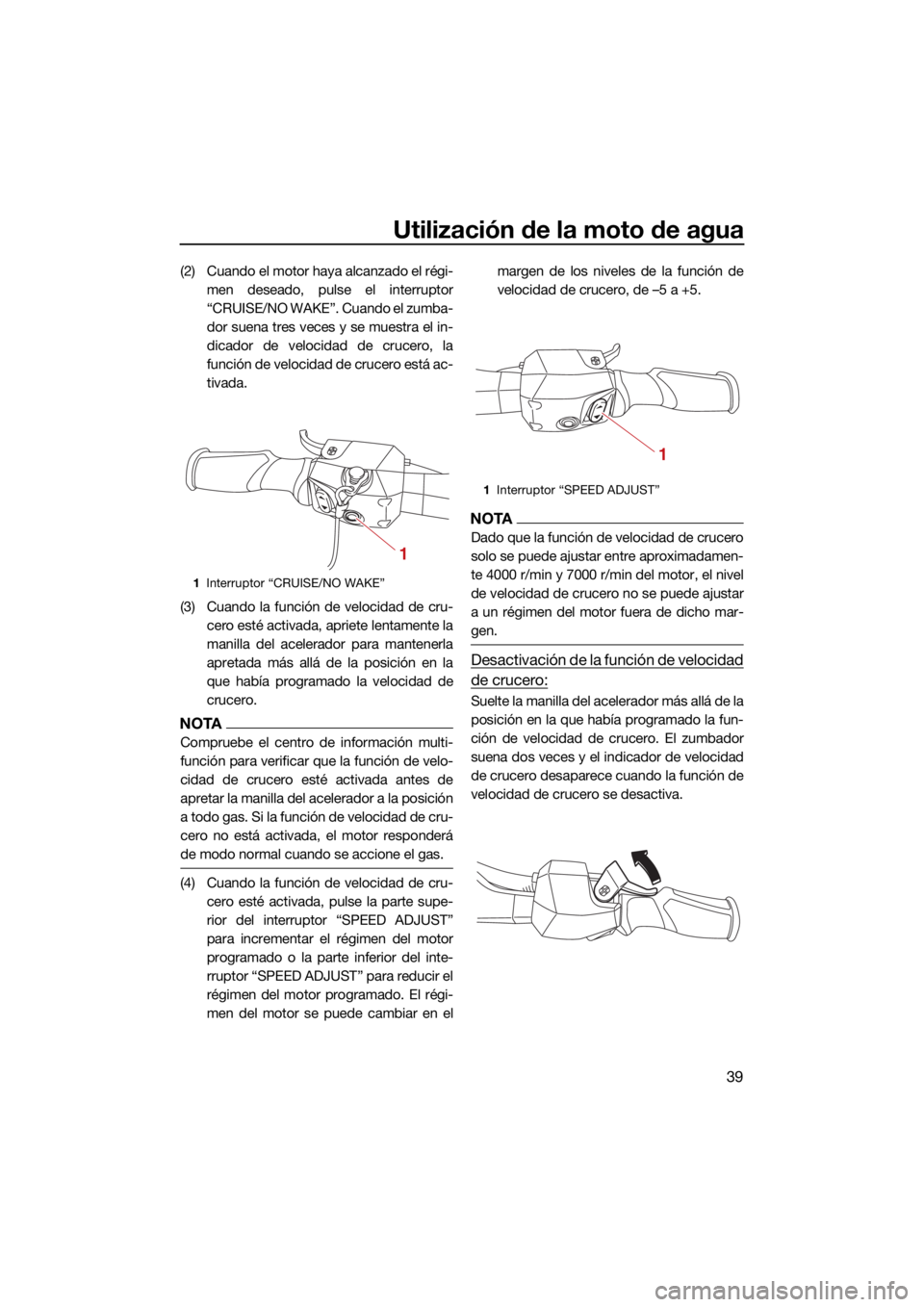

Desactivación de la función de marcha
lenta:
Realice una de las operaciones siguientes. El
zumbador suena dos veces y el indicador de
la función de marcha lenta desaparece cuan-
do se desactiva la función.
Pulse el interruptor “CRUISE/NO WAKE”.
Apriete la manilla del acelerador.
Apriete la manilla RiDE.
NOTA
Asimismo, la función de marcha lenta se des-
activa cuando se para el motor.
SJU46380Modo de control de marcha
El modo de control de marcha es una función
que sirve para ajustar la velocidad máxima de
la moto de agua.
Pueden seleccionarse dos ajustes de veloci-
dad máxima de la moto de agua.
Activación del modo de control de marcha
La activación del modo de control de marcha
puede confirmarse mediante el indicador del
modo de control de marcha en el centro de
información multifunción. Cuando el modo
de control de marcha está activado, el indica-
dor del modo de control de marcha se mues-
tra en amarillo claro.
Utilización de la moto de agua con el
modo de control de marcha:
(1) Suelte la manilla del acelerador y dejeque el motor se ponga al ralentí.
(2) Active cada modo de control de marcha.
(3) Apriete la manilla del acelerador.
Selección de los ajustes del modo de con-
trol de marcha
El ajuste del modo de control de marcha para
la velocidad máxima de la moto de agua se
guarda. Además, la activación y los ajustes
del modo de control de marcha se pueden
bloquear para impedir que otras personas los
cambien.
Cuando el modo de control de marcha está
bloqueado, se debe introducir un PIN para
poder utilizar la pantalla del modo de control
de marcha.

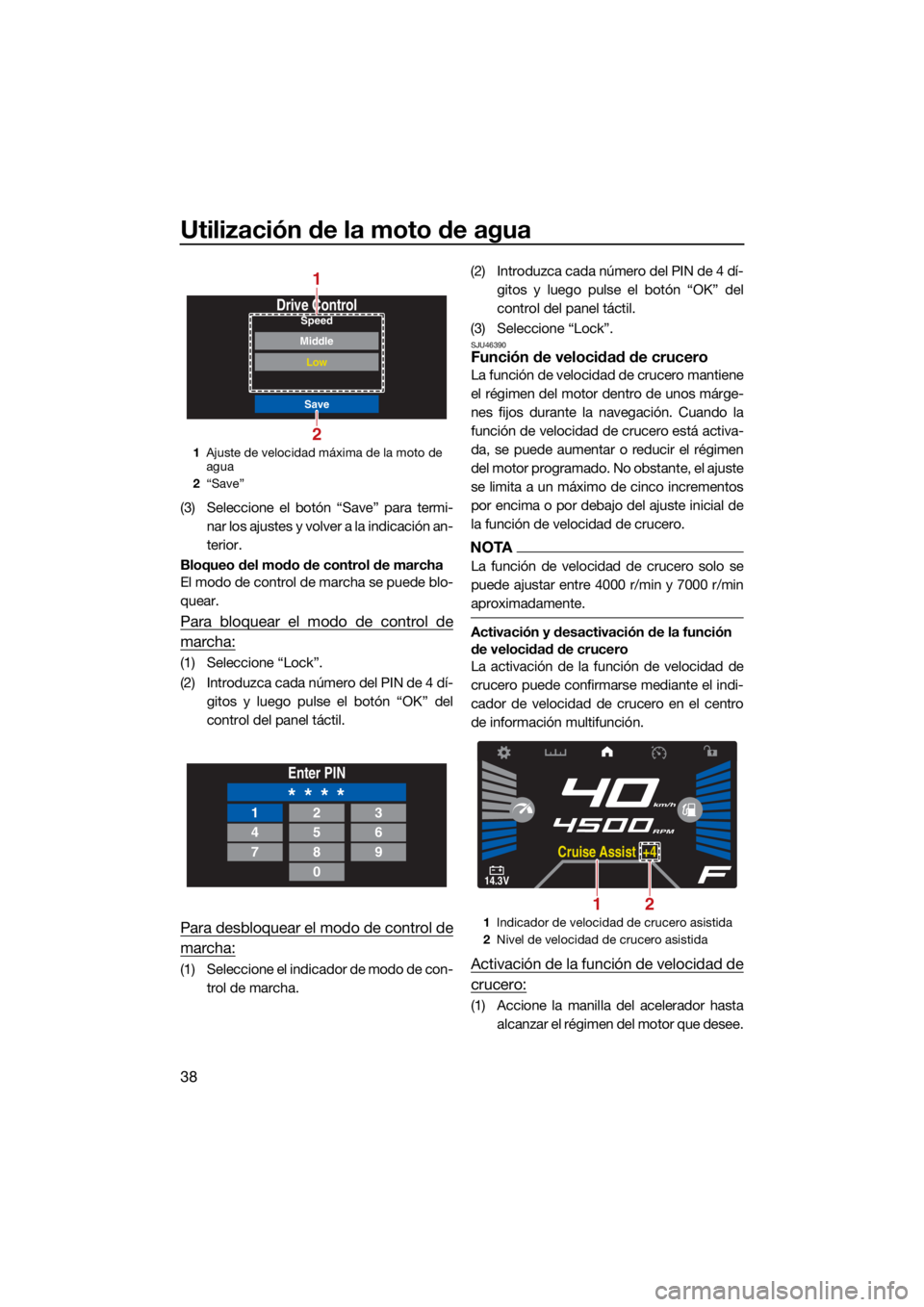

Para seleccionar el ajuste de velocidad
máxima de la moto de agua:
(1) Seleccione “Speed”.
(2) Seleccione el ajuste de velocidad máxi- ma de la moto de agua.

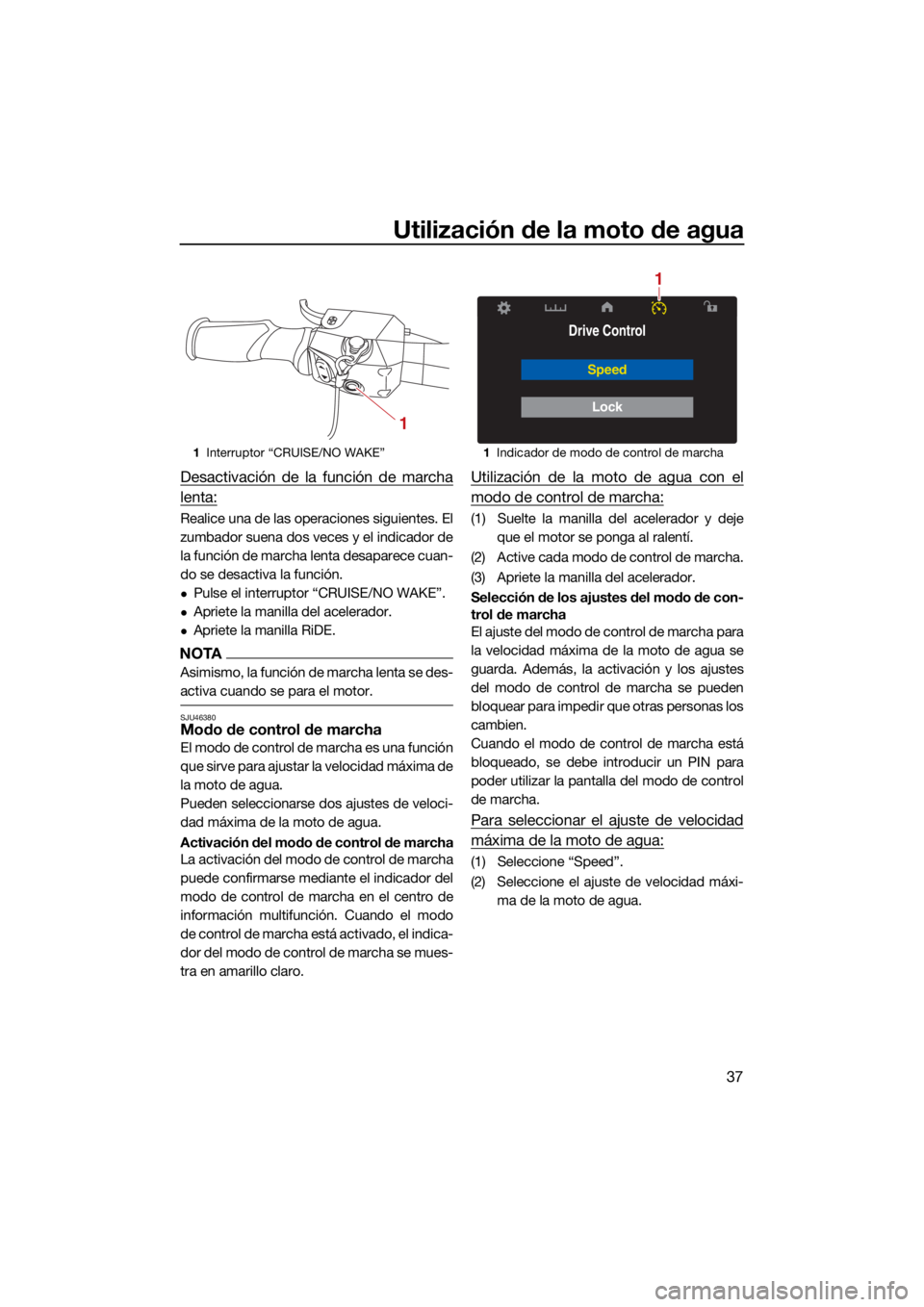

1Interruptor “CRUISE/NO WAKE”
1
1Indicador de modo de control de marcha
Drive Control
Speed
Lock
1
UF4N71S0.book Page 37 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
38
(3) Seleccione el botón “Save” para termi-nar los ajustes y volver a la indicación an-
terior.
Bloqueo del modo de control de marcha
El modo de control de marcha se puede blo-
quear.
Para bloquear el modo de control de
marcha:
(1) Seleccione “Lock”.
(2) Introduzca cada número del PIN de 4 dí- gitos y luego pulse el botón “OK” del
control del panel táctil.
Para desbloquear el modo de control de
marcha:
(1) Seleccione el indicador de modo de con-trol de marcha. (2) Introduzca cada número del PIN de 4 dí-
gitos y luego pulse el botón “OK” del
control del panel táctil.
(3) Seleccione “Lock”.
SJU46390Función de velocidad de crucero
La función de velocidad de crucero mantiene
el régimen del motor dentro de unos márge-
nes fijos durante la navegación. Cuando la
función de velocidad de crucero está activa-
da, se puede aumentar o reducir el régimen
del motor programado. No obstante, el ajuste
se limita a un máximo de cinco incrementos
por encima o por debajo del ajuste inicial de
la función de velocidad de crucero.
NOTA
La función de velocidad de crucero solo se
puede ajustar entre 4000 r/min y 7000 r/min
aproximadamente.
Activación y desactivación de la función
de velocidad de crucero
La activación de la función de velocidad de
crucero puede confirmarse mediante el indi-
cador de velocidad de crucero en el centro
de información multifunción.
Activación de la función de velocidad de
crucero:
(1) Accione la manilla del acelerador hasta alcanzar el régimen del motor que desee.
1Ajuste de velocidad máxima de la moto de
agua
2 “Save”
Drive Control
Save
Low
MiddleSpeed
2
1
Enter PIN
* * * *123
456
789
0
1
Indicador de velocidad de crucero asistida
2 Nivel de velocidad de crucero asistida
14.3V
RPM
Cruise Assist +4
km/h
21
UF4N71S0.book Page 38 Thursday, August 5, 2021 2:12 PM

Utilización de la moto de agua
39
(2) Cuando el motor haya alcanzado el régi-men deseado, pulse el interruptor
“CRUISE/NO WAKE”. Cuando el zumba-
dor suena tres veces y se muestra el in-
dicador de velocidad de crucero, la
función de velocidad de crucero está ac-
tivada.
(3) Cuando la función de velocidad de cru- cero esté activada, apriete lentamente la
manilla del acelerador para mantenerla
apretada más allá de la posición en la
que había programado la velocidad de
crucero.
NOTA
Compruebe el centro de información multi-
función para verificar que la función de velo-
cidad de crucero esté activada antes de
apretar la manilla del acelerador a la posición
a todo gas. Si la función de velocidad de cru-
cero no está activada, el motor responderá
de modo normal cuando se accione el gas.
(4) Cuando la función de velocidad de cru-cero esté activada, pulse la parte supe-
rior del interruptor “SPEED ADJUST”
para incrementar el régimen del motor
programado o la parte inferior del inte-
rruptor “SPEED ADJUST” para reducir el
régimen del motor programado. El régi-
men del motor se puede cambiar en el margen de los niveles de la función de
velocidad de crucero, de –5 a +5.
NOTA
Dado que la función de velocidad de crucero
solo se puede ajustar entre aproximadamen-
te 4000 r/min y 7000 r/min del motor, el nivel
de velocidad de crucero no se puede ajustar
a un régimen del motor fuera de dicho mar-
gen.
Desactivación de la función de velocidad
de crucero:
Suelte la manilla del acelerador más allá de la
posición en la que había programado la fun-
ción de velocidad de crucero. El zumbador
suena dos veces y el indicador de velocidad
de crucero desaparece cuando la función de
velocidad de crucero se desactiva.
1
Interruptor “CRUISE/NO WAKE”
1
1Interruptor “SPEED ADJUST”
1
UF4N71S0.book Page 39 Thursday, August 5, 2021 2:12 PM

Funcionamiento de los instrumentos
40
SJU44571
Centro de información
multifunción (VX-C / VX)
El centro de información multifunción mues-
tra información diversa sobre la moto de
agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando se activa el centro de información
multifunción, todos los segmentos del indica-
dor se encienden. Pasados 2 segundos se
apagan los indicadores de alarma en la pan-
talla de información y, seguidamente, el cen-
tro de información comienza a funcionar con
normalidad.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal de funcionamiento
en el plazo de 30 segundos después de que
se haya parado el motor, el centro de infor-
mación multifunción se apaga y queda en es-
tado de espera. Cuando se vuelve a poner en
marcha el motor, las indicaciones retornan al
estado en que se encontraban antes de apa-
garse y el centro de información comienza a
funcionar con normalidad.
SJU35027Pantalla de información
La pantalla de información muestra las con-
diciones de funcionamiento de la moto de
agua.
SJU46430Velocímetro
El velocímetro muestra la velocidad de la
moto de agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
“km/h” o en millas por hora “MPH”.
1 Pantalla de información
2 Luz indicadora “WARNING”
12
1Indicador de nivel de combustible
2 Indicador del inversor (VX)
3 Indicador de aviso de recalentamiento del
motor
4 Alarma de fallo del motor
5 Tacómetro / cuentahoras / voltímetro
6 Alarma de la presión de aceite
7 Alarma de nivel de combustible
8 Ve lo cí m e t ro
1 Ve lo cí m e t ro
251346
78
1
UF4N71S0.book Page 40 Thursday, August 5, 2021 2:12 PM
