2-50
ESD
GJU20821

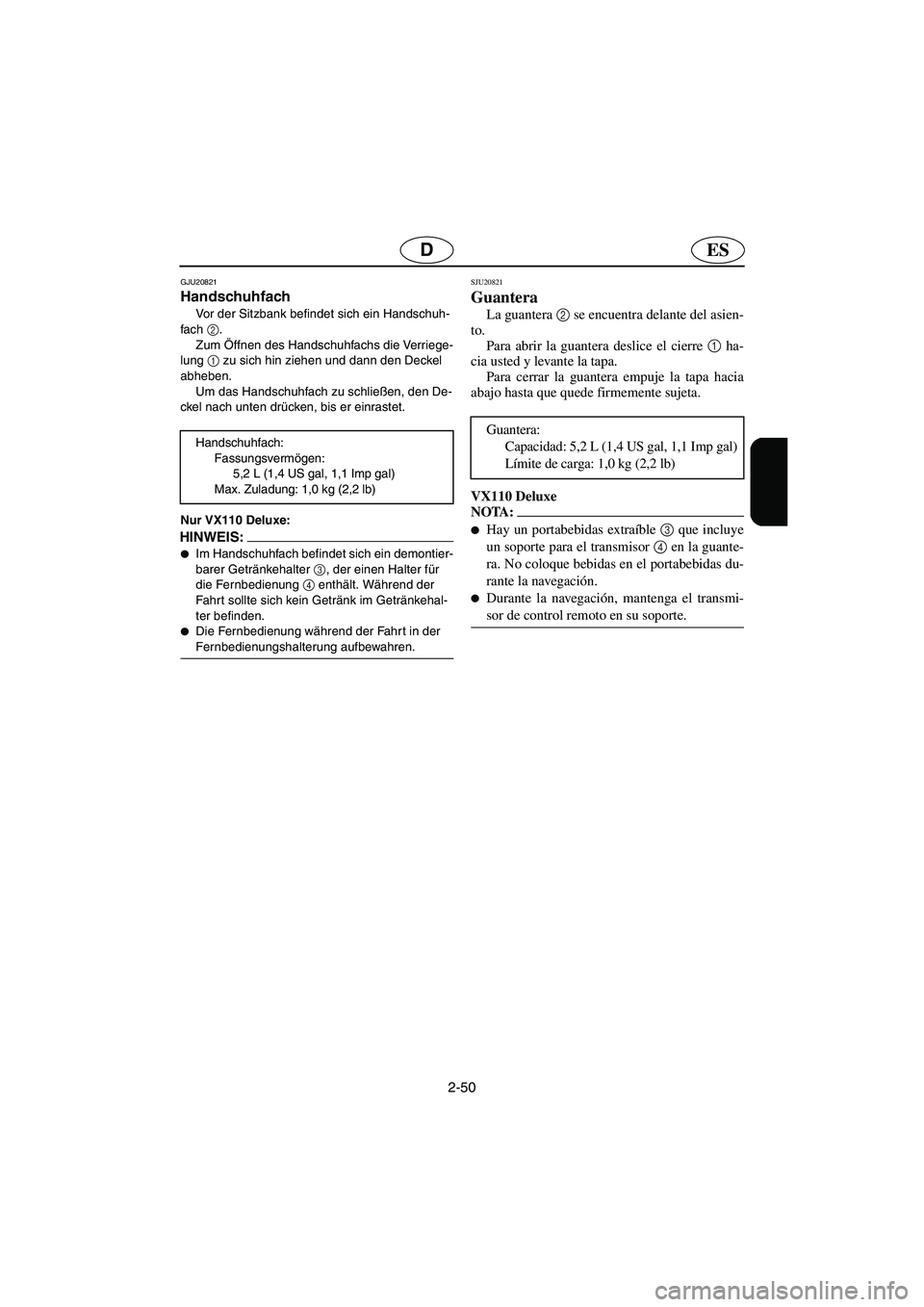

Handschuhfach
Vor der Sitzbank befindet sich ein Handschuh-
fach 2
.
Zum Öffnen des Handschuhfachs die Verriege-
lung 1
zu sich hin ziehen und dann den Deckel
abheben.
Um das Handschuhfach zu schließen, den De-
ckel nach unten drücken, bis er einrastet.
Nur VX110 Deluxe:
HINWEIS:@
Im Handschuhfach befindet sich ein demontier-
barer Getränkehalter 3
, der einen Halter für
die Fernbedienung 4
enthält. Während der
Fahrt sollte sich kein Getränk im Getränkehal-
ter befinden.

Die Fernbedienung während der Fahrt in der
Fernbedienungshalterung aufbewahren.
@
Handschuhfach:
Fassungsvermögen:
5,2 L (1,4 US gal, 1,1 Imp gal)
Max. Zuladung: 1,0 kg (2,2 lb)
SJU20821
Guantera
La guantera 2
se encuentra delante del asien-
to.
Para abrir la guantera deslice el cierre 1
ha-
cia usted y levante la tapa.
Para cerrar la guantera empuje la tapa hacia
abajo hasta que quede firmemente sujeta.
VX110 Deluxe
NOTA:@
Hay un portabebidas extraíble 3
que incluye
un soporte para el transmisor 4
en la guante-
ra. No coloque bebidas en el portabebidas du-
rante la navegación.

Durante la navegación, mantenga el transmi-
sor de control remoto en su soporte.
@
Guantera:
Capacidad: 5,2 L (1,4 US gal, 1,1 Imp gal)
Límite de carga: 1,0 kg (2,2 lb)
A_F1K80.book Page 50 Monday, October 24, 2005 3:49 PM

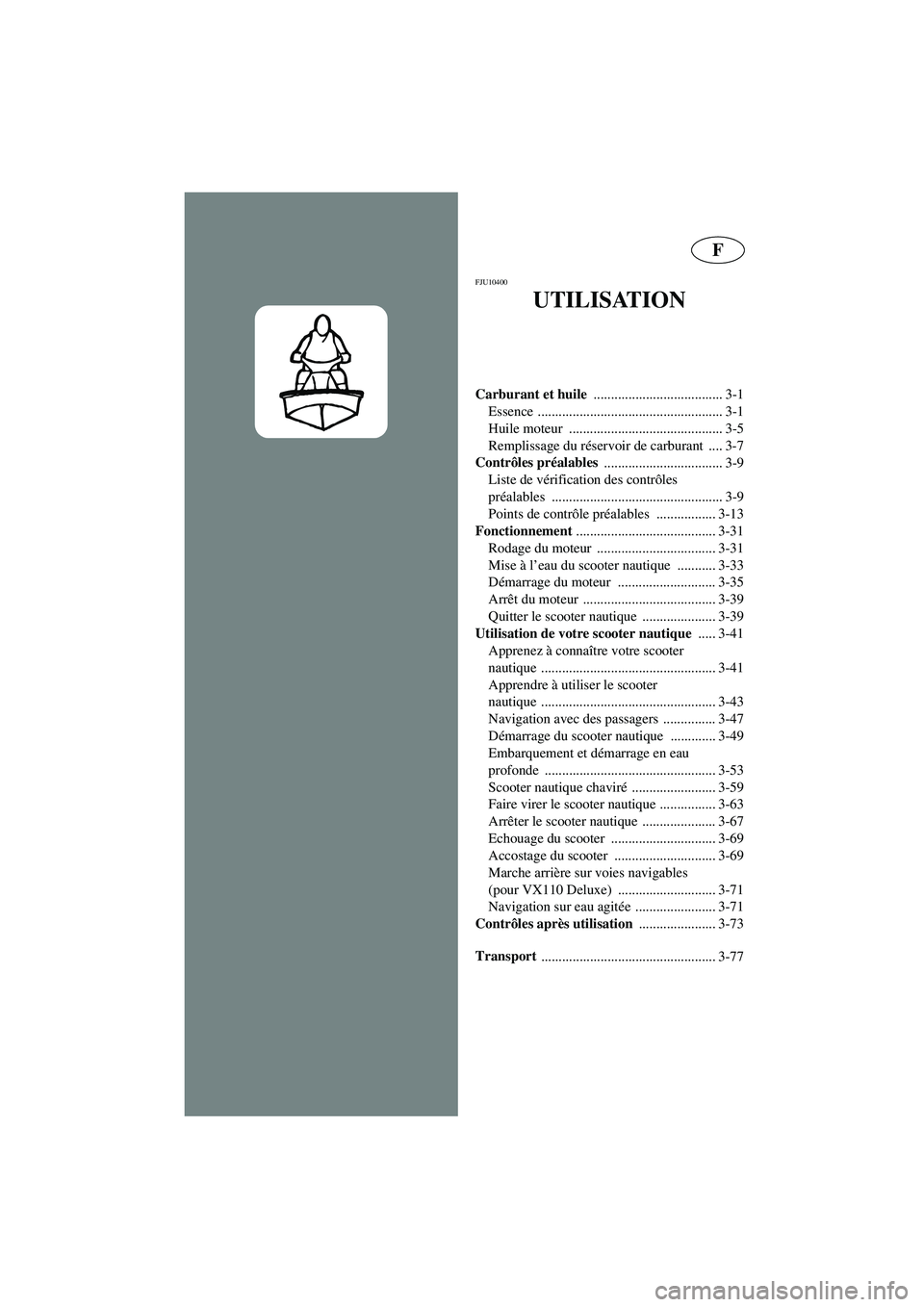

F
FJU10400
UTILISATION
Carburant et huile
..................................... 3-1
Essence ..................................................... 3-1

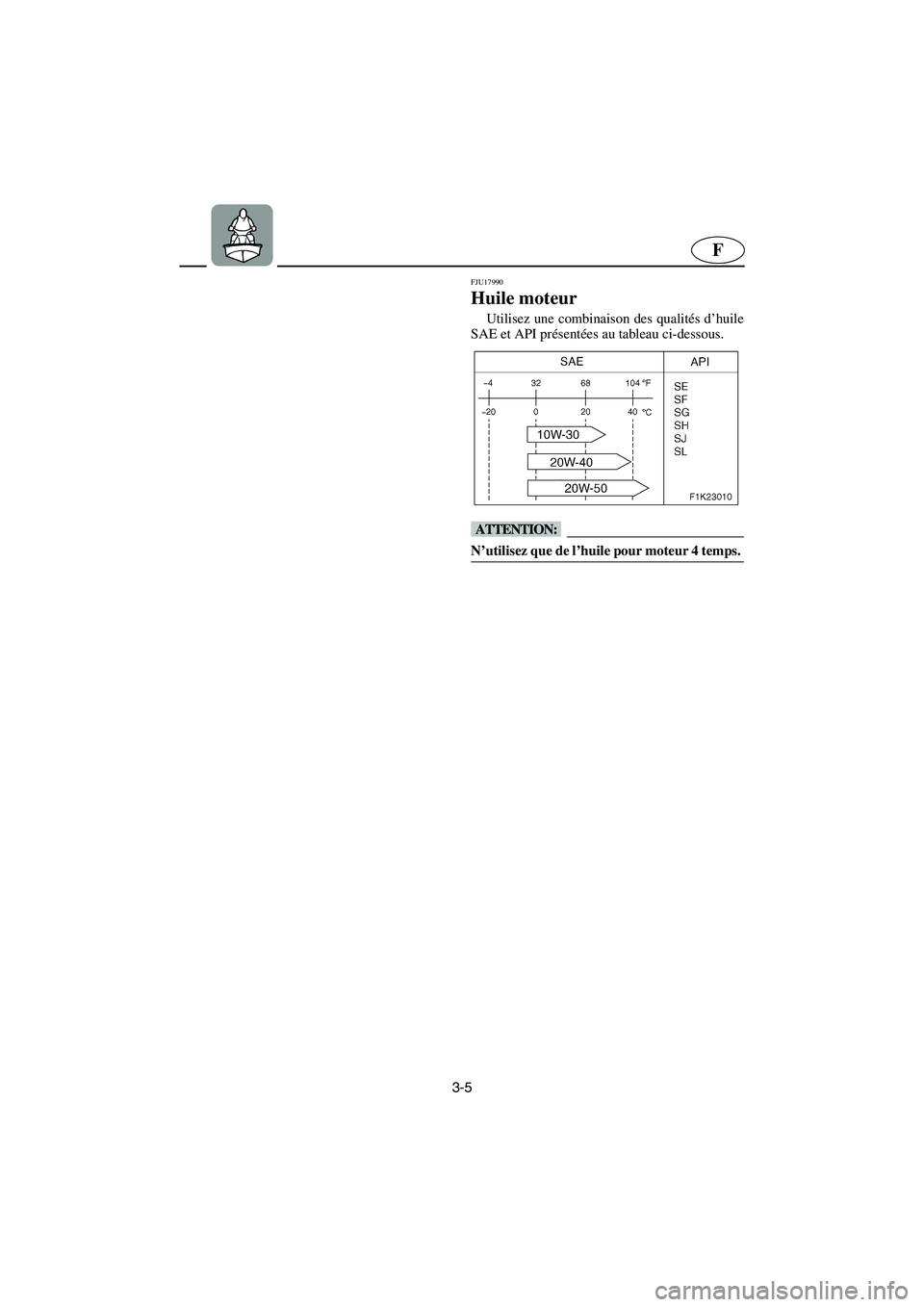

Huile moteur ............................................ 3-5

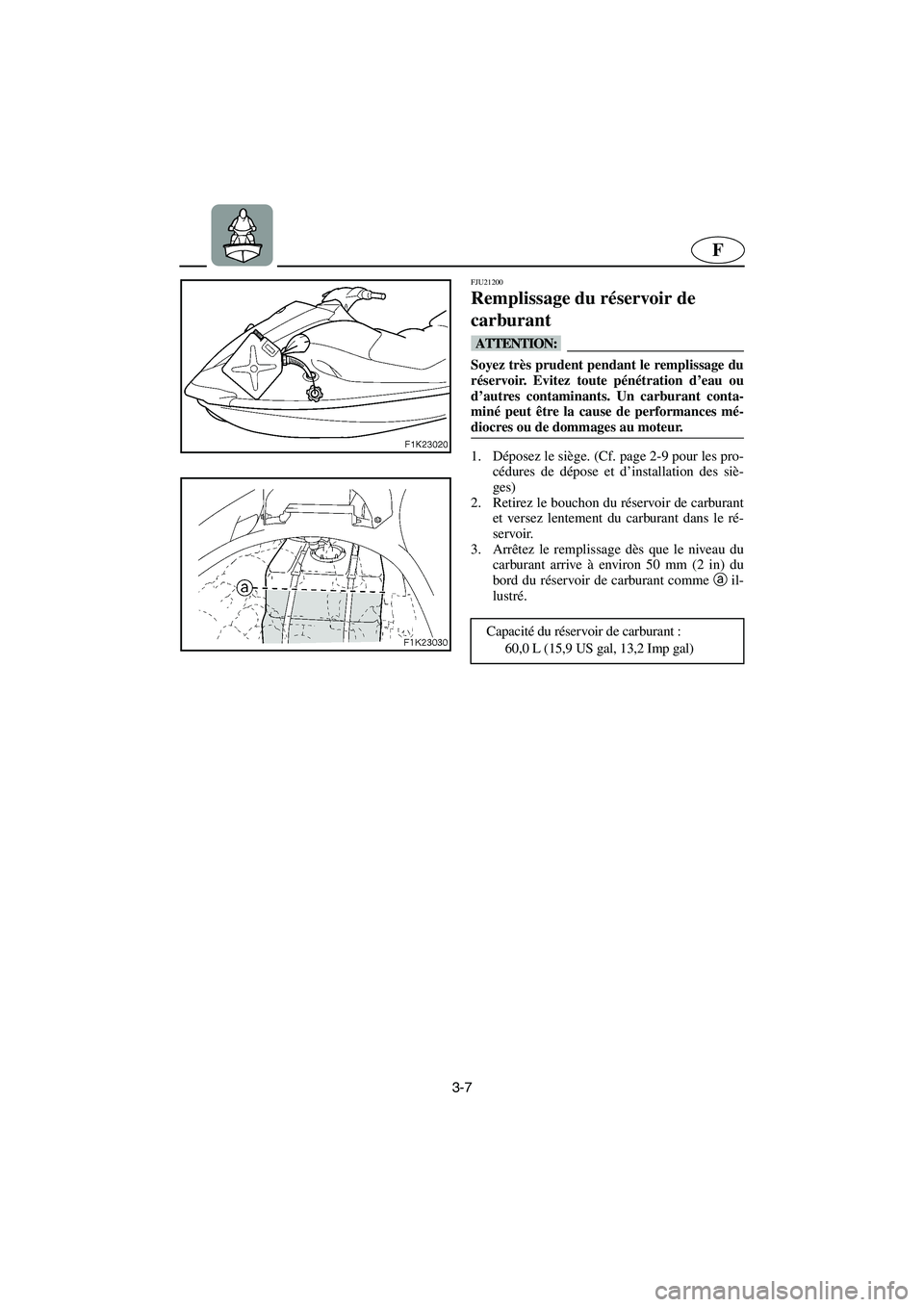

Remplissage du réservoir de carburant .... 3-7
Contrôles préalables
.................................. 3-9
Liste de vérification des contrôles
préalables ................................................. 3-9
Points de contrôle préalables ................. 3-13
Fonctionnement
........................................ 3-31
Rodage du moteur .................................. 3-31
Mise à l’eau du scooter nautique ........... 3-33
Démarrage du moteur ............................ 3-35
Arrêt du moteur ...................................... 3-39
Quitter le scooter nautique ..................... 3-39
Utilisation de votre scooter nautique
..... 3-41
Apprenez à connaître votre scooter
nautique .................................................. 3-41
Apprendre à utiliser le scooter
nautique .................................................. 3-43
Navigation avec des passagers ............... 3-47
Démarrage du scooter nautique ............. 3-49
Embarquement et démarrage en eau
profonde ................................................. 3-53
Scooter nautique chaviré ........................ 3-59
Faire virer le scooter nautique ................ 3-63
Arrêter le scooter nautique ..................... 3-67
Echouage du scooter .............................. 3-69
Accostage du scooter ............................. 3-69
Marche arrière sur voies navigables
(pour VX110 Deluxe) ............................ 3-71
Navigation sur eau agitée ....................... 3-71
Contrôles après utilisation
...................... 3-73
Transport
.................................................. 3-77
A_F1K80.book Page 1 Monday, October 24, 2005 3:49 PM

ESD
3

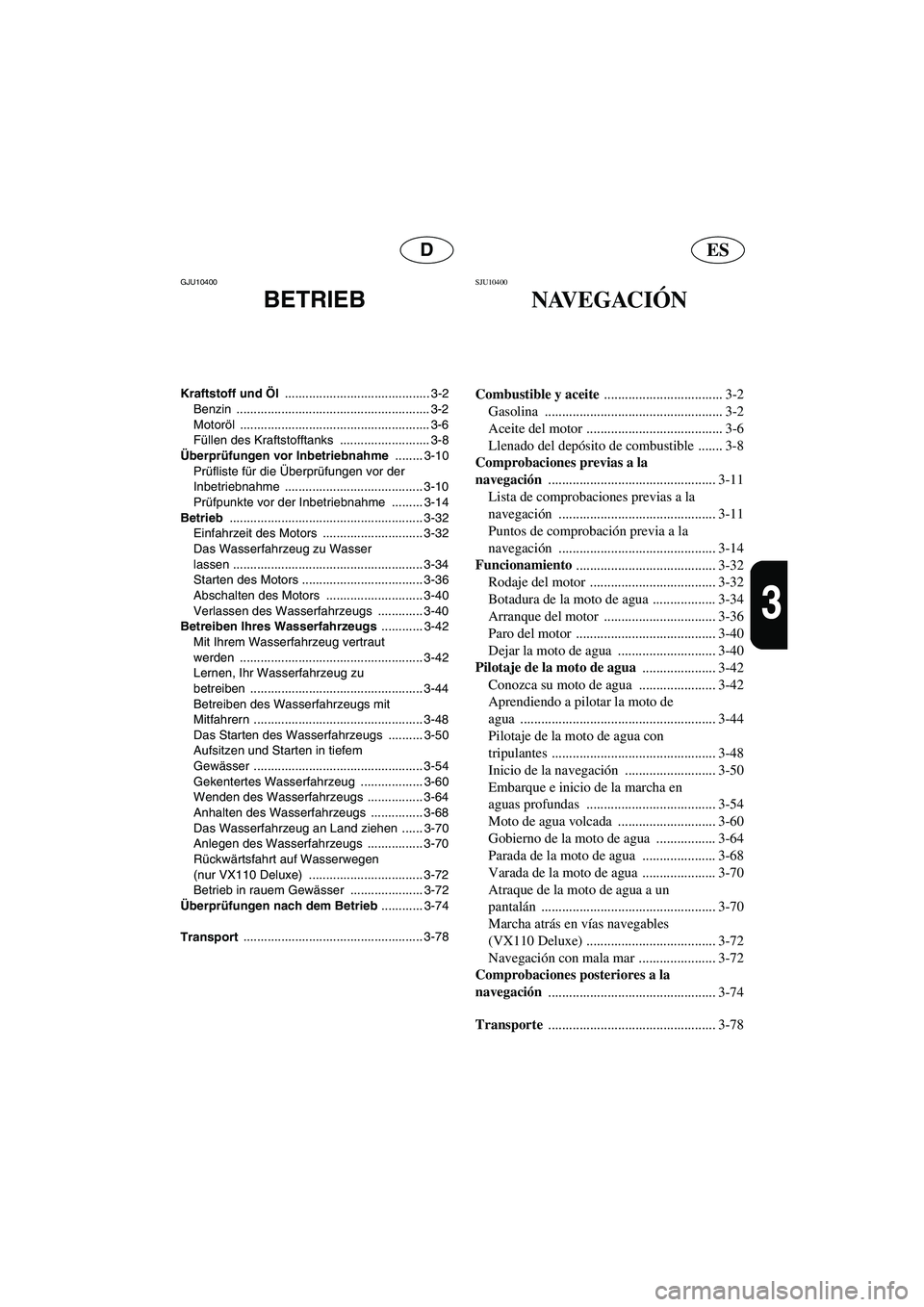

GJU10400
BETRIEB
Kraftstoff und Öl .......................................... 3-2
Benzin ........................................................ 3-2

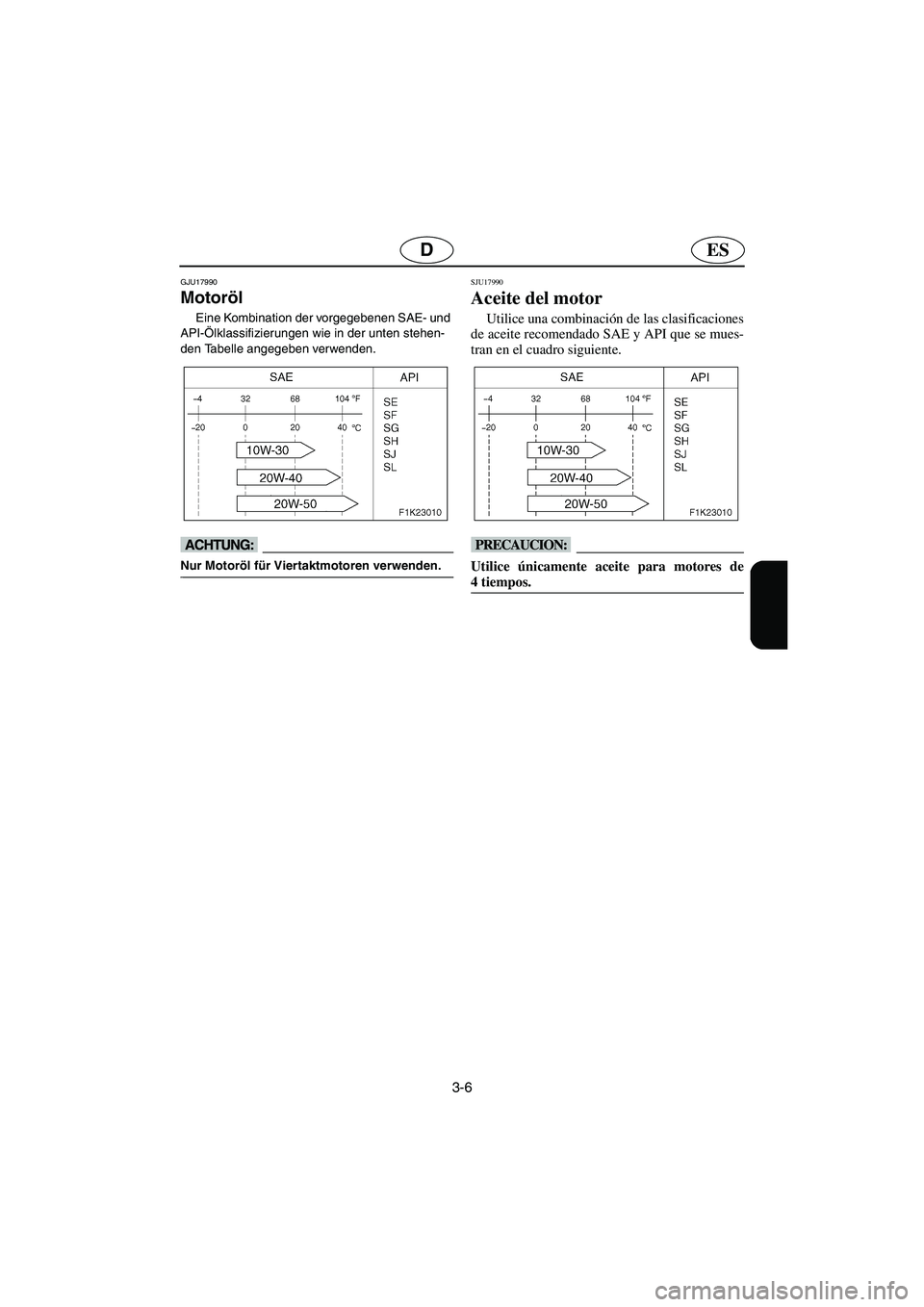

Motoröl ....................................................... 3-6
Füllen des Kraftstofftanks .......................... 3-8
Überprüfungen vor Inbetriebnahme ........ 3-10
Prüfliste für die Überprüfungen vor der
Inbetriebnahme ........................................ 3-10
Prüfpunkte vor der Inbetriebnahme ......... 3-14
Betrieb ........................................................ 3-32
Einfahrzeit des Motors ............................. 3-32
Das Wasserfahrzeug zu Wasser
lassen ....................................................... 3-34
Starten des Motors ................................... 3-36
Abschalten des Motors ............................ 3-40
Verlassen des Wasserfahrzeugs ............. 3-40
Betreiben Ihres Wasserfahrzeugs ............ 3-42
Mit Ihrem Wasserfahrzeug vertraut
werden ..................................................... 3-42
Lernen, Ihr Wasserfahrzeug zu
betreiben .................................................. 3-44
Betreiben des Wasserfahrzeugs mit
Mitfahrern ................................................. 3-48
Das Starten des Wasserfahrzeugs .......... 3-50
Aufsitzen und Starten in tiefem
Gewässer ................................................. 3-54
Gekentertes Wasserfahrzeug .................. 3-60
Wenden des Wasserfahrzeugs ................ 3-64
Anhalten des Wasserfahrzeugs ............... 3-68
Das Wasserfahrzeug an Land ziehen ...... 3-70
Anlegen des Wasserfahrzeugs ................ 3-70
Rückwärtsfahrt auf Wasserwegen
(nur VX110 Deluxe) ................................. 3-72
Betrieb in rauem Gewässer ..................... 3-72
Überprüfungen nach dem Betrieb ............ 3-74
Transport .................................................... 3-78
SJU10400
NAVEGACIÓN
Combustible y aceite
.................................. 3-2
Gasolina ................................................... 3-2
Aceite del motor ....................................... 3-6
Llenado del depósito de combustible ....... 3-8
Comprobaciones previas a la
navegación
................................................ 3-11
Lista de comprobaciones previas a la
navegación ............................................. 3-11
Puntos de comprobación previa a la
navegación ............................................. 3-14
Funcionamiento
........................................ 3-32
Rodaje del motor .................................... 3-32
Botadura de la moto de agua .................. 3-34
Arranque del motor ................................ 3-36
Paro del motor ........................................ 3-40
Dejar la moto de agua ............................ 3-40
Pilotaje de la moto de agua
..................... 3-42
Conozca su moto de agua ...................... 3-42
Aprendiendo a pilotar la moto de
agua ........................................................ 3-44
Pilotaje de la moto de agua con
tripulantes ............................................... 3-48
Inicio de la navegación .......................... 3-50
Embarque e inicio de la marcha en
aguas profundas ..................................... 3-54
Moto de agua volcada ............................ 3-60
Gobierno de la moto de agua ................. 3-64
Parada de la moto de agua ..................... 3-68
Varada de la moto de agua ..................... 3-70
Atraque de la moto de agua a un
pantalán .................................................. 3-70
Marcha atrás en vías navegables
(VX110 Deluxe) ..................................... 3-72
Navegación con mala mar ...................... 3-72
Comprobaciones posteriores a la
navegación
................................................ 3-74
Transporte
................................................ 3-78
A_F1K80.book Page 2 Monday, October 24, 2005 3:49 PM

3-1
F
FJU17980

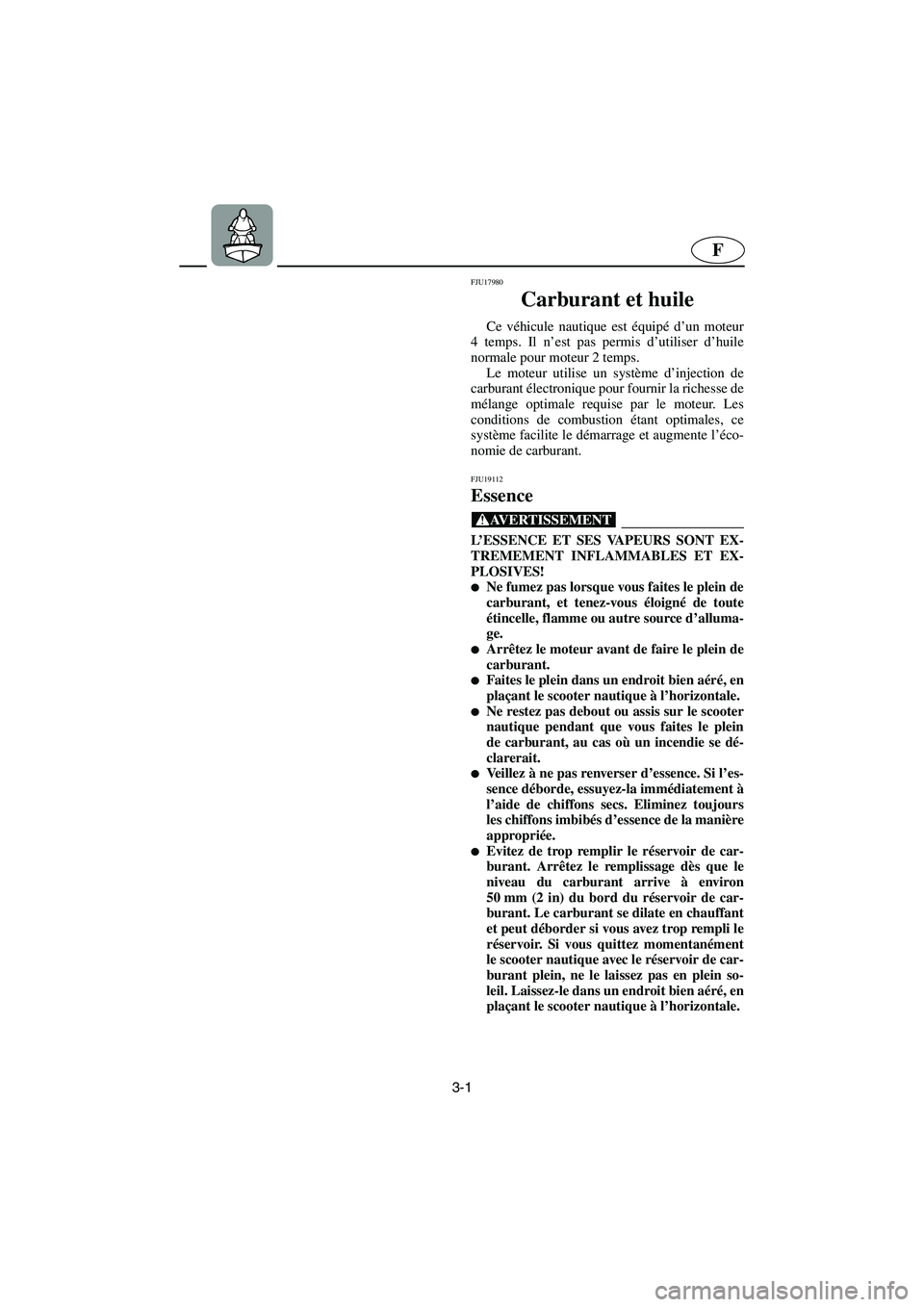

Carburant et huile
Ce véhicule nautique est équipé d’un moteur
4 temps. Il n’est pas permis d’utiliser d’huile
normale pour moteur 2 temps.
Le moteur utilise un système d’injection de
carburant électronique pour fournir la richesse de
mélange optimale requise par le moteur. Les
conditions de combustion étant optimales, ce
système facilite le démarrage et augmente l’éco-
nomie de carburant.
FJU19112
Essence
@ L’ESSENCE ET SES VAPEURS SONT EX-
TREMEMENT INFLAMMABLES ET EX-
PLOSIVES!

Ne fumez pas lorsque vous faites le plein de
carburant, et tenez-vous éloigné de toute
étincelle, flamme ou autre source d’alluma-
ge.

Arrêtez le moteur avant de faire le plein de
carburant.

Faites le plein dans un endroit bien aéré, en
plaçant le scooter nautique à l’horizontale.

Ne restez pas debout ou assis sur le scooter
nautique pendant que vous faites le plein
de carburant, au cas où un incendie se dé-
clarerait.

Veillez à ne pas renverser d’essence. Si l’es-
sence déborde, essuyez-la immédiatement à
l’aide de chiffons secs. Eliminez toujours
les chiffons imbibés d’essence de la manière
appropriée.

Evitez de trop remplir le réservoir de car-
burant. Arrêtez le remplissage dès que le
niveau du carburant arrive à environ
50 mm (2 in) du bord du réservoir de car-
burant. Le carburant se dilate en chauffant
et peut déborder si vous avez trop rempli le
réservoir. Si vous quittez momentanément
le scooter nautique avec le réservoir de car-
burant plein, ne le laissez pas en plein so-
leil. Laissez-le dans un endroit bien aéré, en
plaçant le scooter nautique à l’horizontale.
A_F1K80.book Page 1 Monday, October 24, 2005 3:49 PM

3-2
ESD
GJU17980

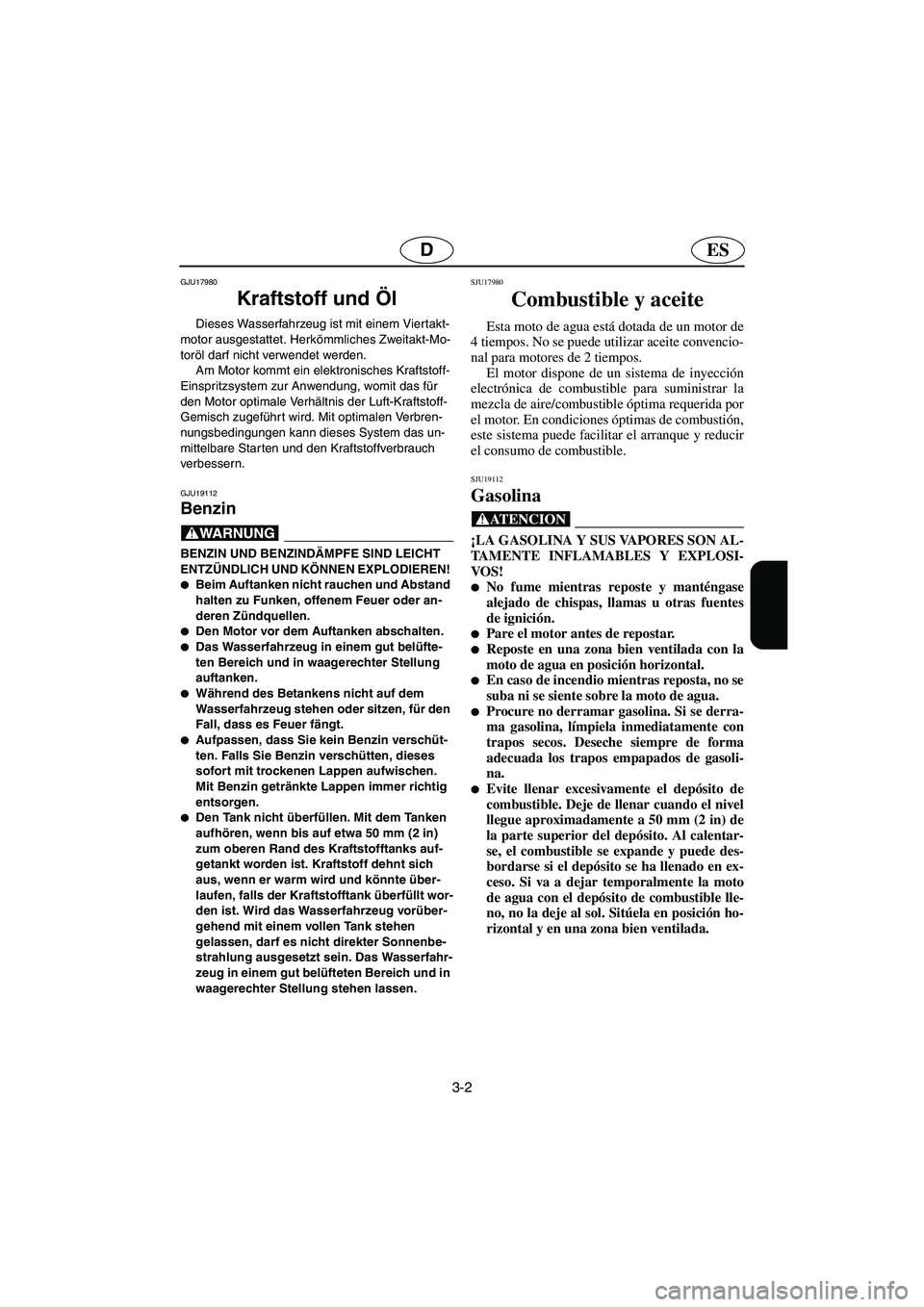

Kraftstoff und Öl
Dieses Wasserfahrzeug ist mit einem Viertakt-
motor ausgestattet. Herkömmliches Zweitakt-Mo-
toröl darf nicht verwendet werden.
Am Motor kommt ein elektronisches Kraftstoff-
Einspritzsystem zur Anwendung, womit das für
den Motor optimale Verhältnis der Luft-Kraftstoff-
Gemisch zugeführt wird. Mit optimalen Verbren-
nungsbedingungen kann dieses System das un-
mittelbare Starten und den Kraftstoffverbrauch
verbesser n.
GJU19112
Benzin
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!

Beim Auftanken nicht rauchen und Abstand
halten zu Funken, offenem Feuer oder an-
deren Zündquellen.

Den Motor vor dem Auftanken abschalten.

Das Wasserfahrzeug in einem gut belüfte-
ten Bereich und in waagerechter Stellung
auftanken.

Während des Betankens nicht auf dem
Wasserfahrzeug stehen oder sitzen, für den
Fall, dass es Feuer fängt.

Aufpassen, dass Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.

Den Tank nicht überfüllen. Mit dem Tanken
aufhören, wenn bis auf etwa 50 mm (2 in)
zum oberen Rand des Kraftstofftanks auf-
getankt worden ist. Kraftstoff dehnt sich
aus, wenn er warm wird und könnte über-
laufen, falls der Kraftstofftank überfüllt wor-
den ist. Wird das Wasserfahrzeug vorüber-
gehend mit einem vollen Tank stehen
gelassen, darf es nicht direkter Sonnenbe-
strahlung ausgesetzt sein. Das Wasserfahr-
zeug in einem gut belüfteten Bereich und in
waagerechter Stellung stehen lassen.
SJU17980
Combustible y aceite
Esta moto de agua está dotada de un motor de
4 tiempos. No se puede utilizar aceite convencio-
nal para motores de 2 tiempos.
El motor dispone de un sistema de inyección
electrónica de combustible para suministrar la
mezcla de aire/combustible óptima requerida por
el motor. En condiciones óptimas de combustión,
este sistema puede facilitar el arranque y reducir
el consumo de combustible.
SJU19112
Gasolina
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !

No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.

Pare el motor antes de repostar.
Reposte en una zona bien ventilada con la
moto de agua en posición horizontal.

En caso de incendio mientras reposta, no se
suba ni se siente sobre la moto de agua.

Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.

Evite llenar excesivamente el depósito de
combustible. Deje de llenar cuando el nivel
llegue aproximadamente a 50 mm (2 in) de
la parte superior del depósito. Al calentar-
se, el combustible se expande y puede des-
bordarse si el depósito se ha llenado en ex-
ceso. Si va a dejar temporalmente la moto
de agua con el depósito de combustible lle-
no, no la deje al sol. Sitúela en posición ho-
rizontal y en una zona bien ventilada.
A_F1K80.book Page 2 Monday, October 24, 2005 3:49 PM

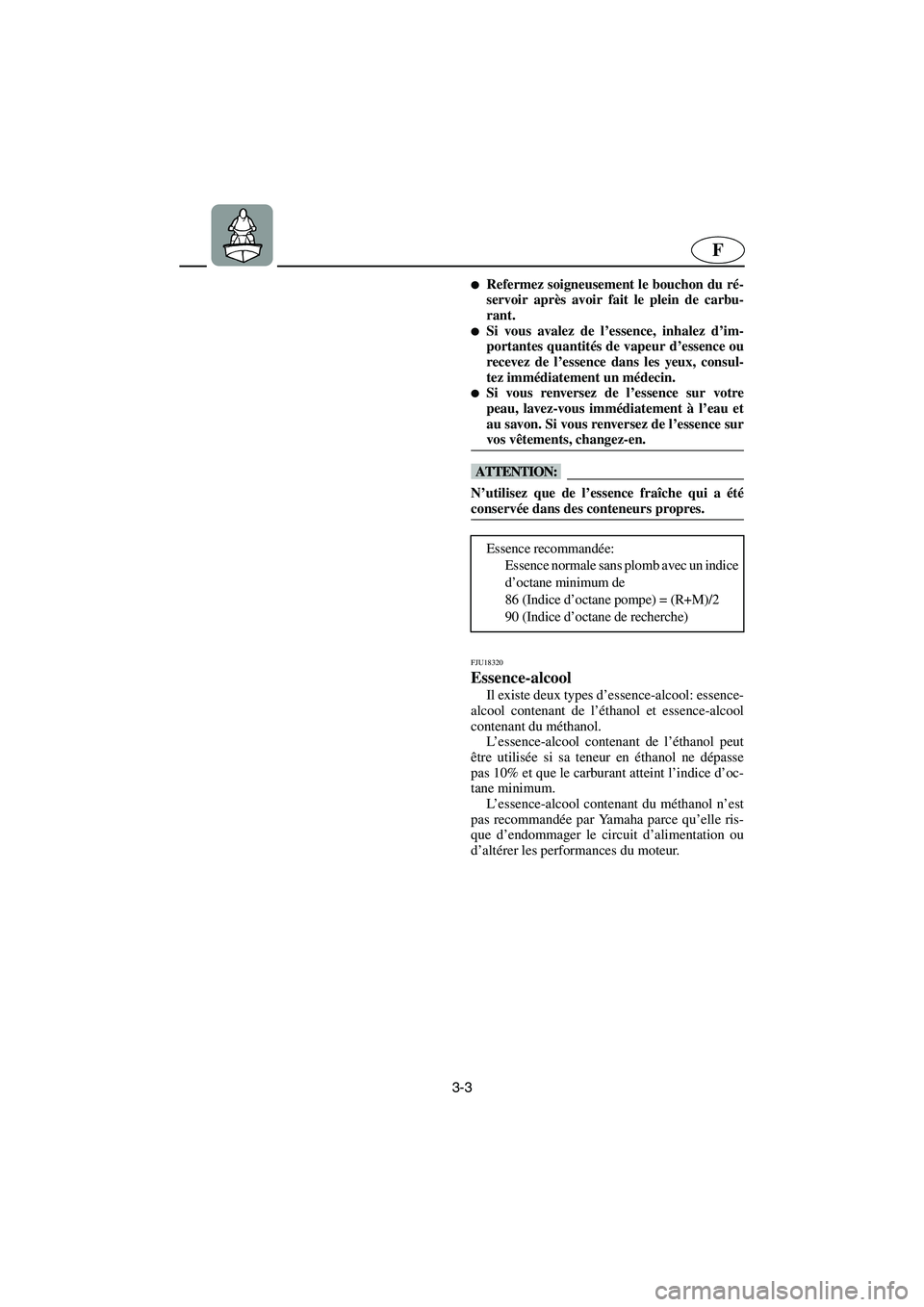

3-3
F

Refermez soigneusement le bouchon du ré-
servoir après avoir fait le plein de carbu-
rant.

Si vous avalez de l’essence, inhalez d’im-
portantes quantités de vapeur d’essence ou
recevez de l’essence dans les yeux, consul-
tez immédiatement un médecin.

Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
@ N’utilisez que de l’essence fraîche qui a été
conservée dans des conteneurs propres.
@
FJU18320
Essence-alcool
Il existe deux types d’essence-alcool: essence-
alcool contenant de l’éthanol et essence-alcool
contenant du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si sa teneur en éthanol ne dépasse
pas 10% et que le carburant atteint l’indice d’oc-
tane minimum.
L’essence-alcool contenant du méthanol n’est
pas recommandée par Yamaha parce qu’elle ris-
que d’endommager le circuit d’alimentation ou
d’altérer les performances du moteur. Essence recommandée:
Essence normale sans plomb avec un indice
d’octane minimum de
86 (Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
A_F1K80.book Page 3 Monday, October 24, 2005 3:49 PM

3-4
ESD

Nach dem Tanken den Tankdeckel gut ver-
schließen.

Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
einen Arzt rufen.

Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin da-
ran gekommen ist.
@
@ Nur frisches Benzin verwenden, das in saube-
ren Behältern aufbewahrt wurde.
@
GJU18320
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol, das
Äthanol enthält und das, das Methanol enthält.
Gasohol, das Äthanol enthält, kann verwendet
werden, wenn der Äthanolgehalt nicht über 10%
liegt und der Kraftstoff die Mindestoktanzahl auf-
weist.
Gasohol, das Methanol enthält, wird von
Yamaha nicht empfohlen, da es Schaden am
Kraftstoffsystem oder Motorleistungsprobleme
verursachen kann. Empfohlenes Benzin:
Bleifreies Normalbenzin mit einer Min-
destoktanzahl von
86 (Pumpoktanzahl) = (R+M)/2
90 (Researchoktanzahl)

Apriete firmemente el tapón de llenado
después de repostar.

Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.

Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
@ Utilice únicamente gasolina nueva que se haya
almacenado en contenedores limpios.
@
SJU18320
Mezcla de gasolina y alcohol etílico
Existen dos tipos de mezcla de gasolina y al-
cohol etílico: mezcla que contiene etanol, el cual
contiene metanol.
Puede utilizarse una mezcla de gasolina y al-
cohol etílico que contenga etanol si el contenido
de éste no supera el 10% y el combustible cum-
ple con el requisito de octanaje mínimo.
Yamaha no recomienda el uso de mezcla de
gasolina y alcohol etílico, ya que puede dañar el
sistema de combustible u ocasionar problemas
de rendimiento del motor.Gasolina recomendada:
Gasolina normal sin plomo con un octanaje
mínimo de
86 (octanaje en surtidor) = (R+M)/2
90 (octanaje analizado)
A_F1K80.book Page 4 Monday, October 24, 2005 3:49 PM

3-5
F
FJU17990
Huile moteur
Utilisez une combinaison des qualités d’huile
SAE et API présentées au tableau ci-dessous.
@ N’utilisez que de l’huile pour moteur 4 temps. @
A_F1K80.book Page 5 Monday, October 24, 2005 3:49 PM

3-6
ESD
GJU17990
Motoröl
Eine Kombination der vorgegebenen SAE- und
API-Ölklassifizierungen wie in der unten stehen-
den Tabelle angegeben verwenden.
@ Nur Motoröl für Viertaktmotoren verwenden. @
SJU17990
Aceite del motor
Utilice una combinación de las clasificaciones
de aceite recomendado SAE y API que se mues-
tran en el cuadro siguiente.
@ Utilice únicamente aceite para motores de
4tiempos.
@
A_F1K80.book Page 6 Monday, October 24, 2005 3:49 PM

3-7
F
FJU21200
Remplissage du réservoir de
carburant
@ Soyez très prudent pendant le remplissage du
réservoir. Evitez toute pénétration d’eau ou
d’autres contaminants. Un carburant conta-
miné peut être la cause de performances mé-
diocres ou de dommages au moteur.
@
1. Déposez le siège. (Cf. page 2-9 pour les pro-
cédures de dépose et d’installation des siè-
ges)
2. Retirez le bouchon du réservoir de carburant
et versez lentement du carburant dans le ré-
servoir.
3. Arrêtez le remplissage dès que le niveau du
carburant arrive à environ 50 mm (2 in) du
bord du réservoir de carburant comme a
il-
lustré.
Capacité du réservoir de carburant :
60,0 L (15,9 US gal, 13,2 Imp gal)
A_F1K80.book Page 7 Monday, October 24, 2005 3:49 PM
