Etiquettes générales et importantes
3
FJU30321
Informations du modèleFJU30332Plaque du constructeur
Tout scooter nautique pourvu de cette éti-
quette est conforme à certaines sections de
la directive du Parlement européen relative
aux moteurs.
Une partie de ces informations figure sur la
plaque du constructeur apposée sur le scoo-
ter nautique. Une explication complète de
ces informations est fournie dans les sections
correspondantes du présent manuel.
Catégorie de conception de ce scooter
nautique individuel : C
Catégorie C :
Ce scooter nautique est conçu pour des dé-
placements au cours desquels les vents
peuvent aller jusqu’à la force 6 comprise (sur
l’échelle de Beaufort) et les vagues peuvent
atteindre une hauteur significative jusqu’à 2
mètres compris (6.56 ft) ; voir la REMARQUEsuivante). Ces conditions peuvent se rencon-
trer dans des eaux intérieures exposées, les
estuaires et les eaux côtières dans des condi-
tions météorologiques modérées.
REMARQUE:
La hauteur significative de vague est la
moyenne des plus hauts tiers des vagues, ce
qui correspond approximativement à la hau-
teur des vagues estimée par un observateur
expérimenté. Toutefois, certaines vagues au-
ront le double de cette hauteur.
1
Emplacement de la plaque du constructeur
1
UF2P71F0.book Page 3 Wednesday, July 10, 2013 5:53 PM

Informations de sécurité
13
tions oculaires qui leur permettent de flot-
ter au cas où elles tomberaient à l’eau.
Il est recommandé de porter des chaus-
sures et des gants.
C’est à vous de décider si vous voulez por-
ter un casque lorsque vous pilotez pour
votre plaisir. Vous devez savoir qu’un
casque peut vous offrir une protection sup-
plémentaire dans certains types d’acci-
dents, mais qu’il peut également vous
blesser dans d’autres circonstances.
Le casque est destiné à fournir une cer-
taine protection à la tête. Bien que les
casques ne puissent vous protéger contre
tous les chocs possibles, ils peuvent limiter
les blessures en cas de collision avec un
bateau ou un autre obstacle.
Un casque peut parfois aussi représenter
un danger potentiel. En cas de chute dans
l’eau, par exemple, le casque risque de
prendre l’eau et la tension ainsi provoquée
au niveau du cou risque de provoquer une
suffocation, de graves blessures perma-
nentes au cou, voire même la mort. Le
casque peut également augmenter le
risque d’accident s’il réduit votre champ de
vision ou votre acuité auditive, s’il vous dis-
trait ou augmente votre fatigue.
Comment décider si, pour vous, les béné-
fices potentiels du casque en termes de
sécurité dépassent les risques potentiels ?
Evaluez vos conditions de navigation per-
sonnelles. Considérez les facteurs comme
votre environnement de navigation, votre
style de conduite et votre habileté. Envisa-
gez également les possibilités de conges-
tion du trafic et les conditions de la surface
de l’eau.
Si, compte tenu de toutes ces considéra-
tions, vous optez pour le port d’un casque,
choisissez-le avec soin. Cherchez uncasque destiné à l’utilisation avec un scoo-
ter nautique individuel, si possible. Si vous
comptez participer à une compétition en
circuit fermé, conformez-vous aux exi-
gences de l’organisme responsable.
Ne pilotez jamais le scooter après avoir ab-
sorbé de l’alcool, des médicaments ou de
la drogue.
Pour des raisons de sécurité et pour assu-
rer le bon fonctionnement du scooter, ef-
fectuez toujours les contrôles préalables
décrits à la page 53 avant d’utiliser le scoo-
ter.
Le pilote et les passagers doivent toujours
garder les deux pieds dans le repose-pieds
lorsque le scooter est en mouvement. Si
vous levez les pieds, vous augmentez le
risque de perdre l’équilibre ou de heurter
avec les pieds des objets en dehors du
scooter. Ne prenez pas d’enfants à bord si
leurs pieds ne peuvent pas atteindre le
fond du repose-pieds.
Les passagers doivent se tenir fermement
soit à la personne assise devant eux, soit
aux poignées latérales prévues à cet effet.
N’autorisez jamais un passager à se placer
devant le pilote.
Si vous êtes enceinte ou en mauvaise
santé, demandez toujours à votre docteur
si vous pouvez utiliser ce scooter nautique
sans danger.
UF2P71F0.book Page 13 Wednesday, July 10, 2013 5:53 PM

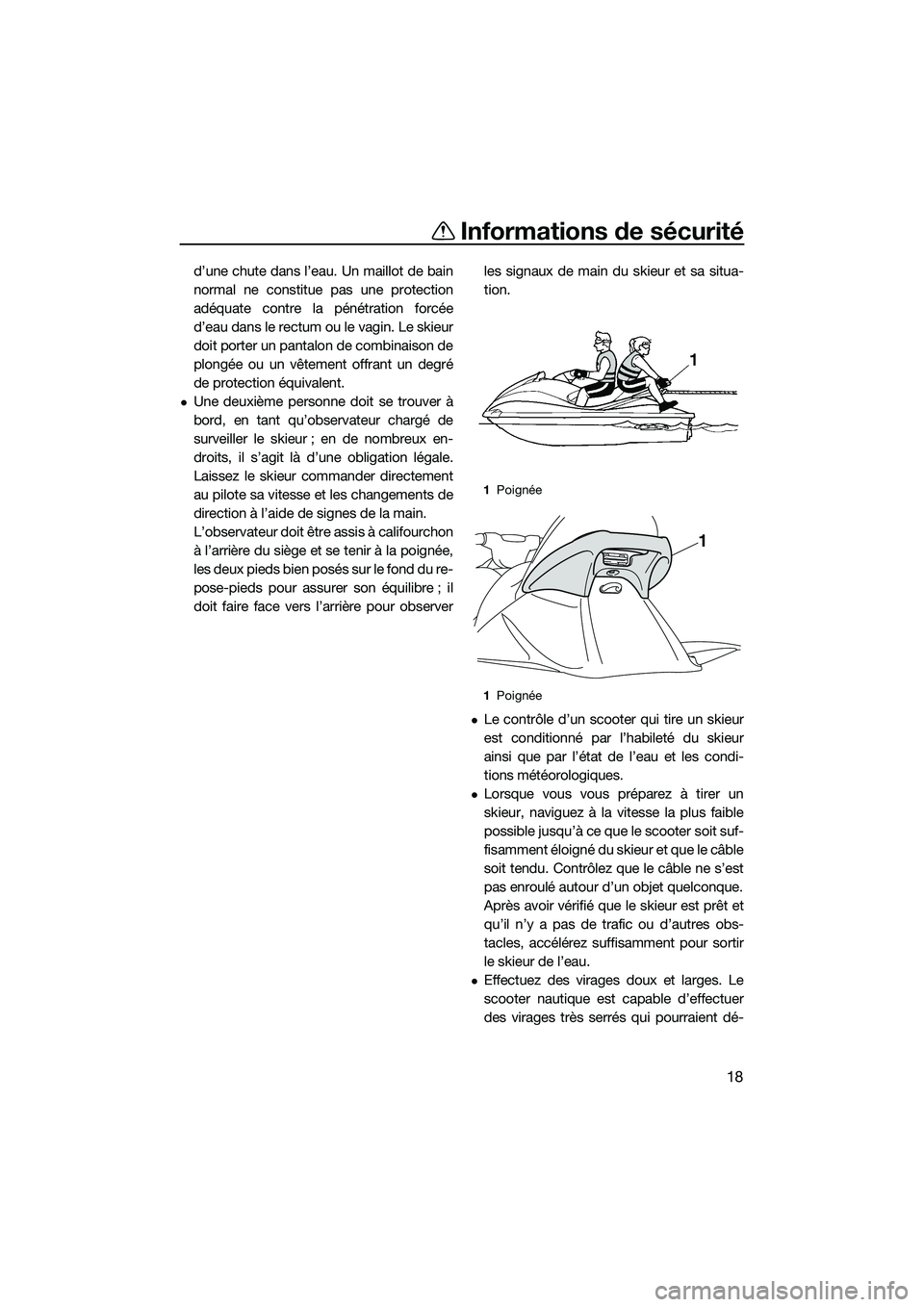

Informations de sécurité
18
d’une chute dans l’eau. Un maillot de bain
normal ne constitue pas une protection
adéquate contre la pénétration forcée
d’eau dans le rectum ou le vagin. Le skieur
doit porter un pantalon de combinaison de
plongée ou un vêtement offrant un degré
de protection équivalent.
Une deuxième personne doit se trouver à
bord, en tant qu’observateur chargé de
surveiller le skieur ; en de nombreux en-
droits, il s’agit là d’une obligation légale.
Laissez le skieur commander directement
au pilote sa vitesse et les changements de
direction à l’aide de signes de la main.
L’observateur doit être assis à califourchon
à l’arrière du siège et se tenir à la poignée,
les deux pieds bien posés sur le fond du re-
pose-pieds pour assurer son équilibre ; il
doit faire face vers l’arrière pour observerles signaux de main du skieur et sa situa-
tion.
Le contrôle d’un scooter qui tire un skieur
est conditionné par l’habileté du skieur
ainsi que par l’état de l’eau et les condi-
tions météorologiques.
Lorsque vous vous préparez à tirer un
skieur, naviguez à la vitesse la plus faible
possible jusqu’à ce que le scooter soit suf-
fisamment éloigné du skieur et que le câble
soit tendu. Contrôlez que le câble ne s’est
pas enroulé autour d’un objet quelconque.
Après avoir vérifié que le skieur est prêt et
qu’il n’y a pas de trafic ou d’autres obs-
tacles, accélérez suffisamment pour sortir
le skieur de l’eau.
Effectuez des virages doux et larges. Le
scooter nautique est capable d’effectuer
des virages très serrés qui pourraient dé-
1
Poignée
1 Poignée
1
UF2P71F0.book Page 18 Wednesday, July 10, 2013 5:53 PM

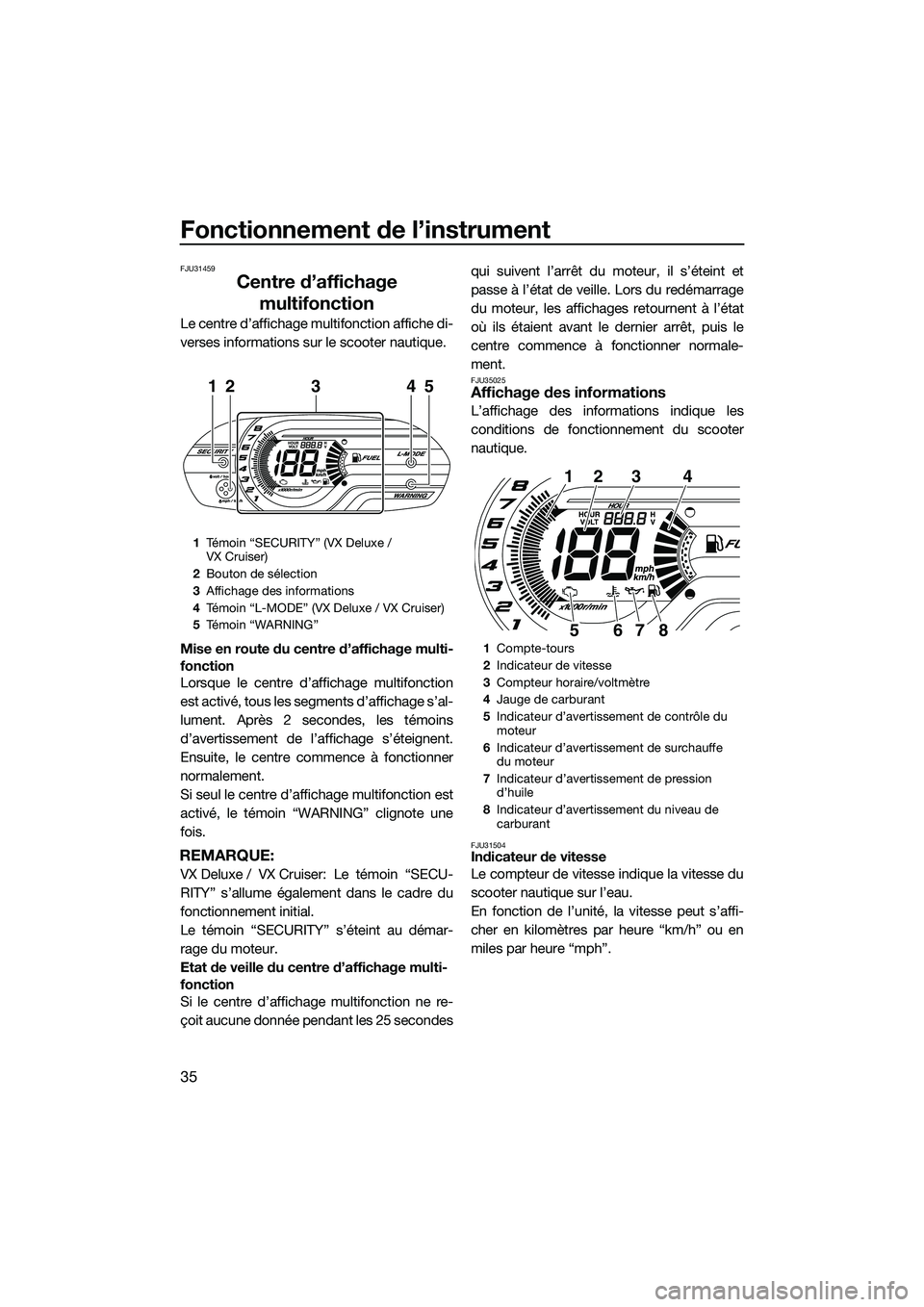

Fonctionnement de l’instrument
35
FJU31459
Centre d’affichage multifonction
Le centre d’affichage multifonction affiche di-
verses informations sur le scooter nautique.
Mise en route du centre d’affichage multi-
fonction
Lorsque le centre d’affichage multifonction
est activé, tous les segments d’affichage s’al-
lument. Après 2 secondes, les témoins
d’avertissement de l’affichage s’éteignent.
Ensuite, le centre commence à fonctionner
normalement.
Si seul le centre d’affichage multifonction est
activé, le témoin “WARNING” clignote une
fois.
REMARQUE:
VX Deluxe / VX Cruiser: Le témoin “SECU-
RITY” s’allume également dans le cadre du
fonctionnement initial.
Le témoin “SECURITY” s’éteint au démar-
rage du moteur.
Etat de veille du centre d’affichage multi-
fonction
Si le centre d’affichage multifonction ne re-
çoit aucune donnée pendant les 25 secondes qui suivent l’arrêt du moteur, il s’éteint et
passe à l’état de veille. Lors du redémarrage
du moteur, les affichages retournent à l’état
où ils étaient avant le dernier arrêt, puis le
centre commence à fonctionner normale-
ment.
FJU35025Affichage des informations
L’affichage des informations indique les
conditions de fonctionnement du scooter
nautique.
FJU31504Indicateur de vitesse
Le compteur de vitesse indique la vitesse du
scooter nautique sur l’eau.
En fonction de l’unité, la vitesse peut s’affi-
cher en kilomètres par heure “km/h” ou en
miles par heure “mph”.
1
Témoin “SECURITY” (VX Deluxe /
VX Cruiser)
2 Bouton de sélection
3 Affichage des informations
4 Témoin “L-MODE” (VX Deluxe / VX Cruiser)
5 Témoin “WARNING”
21345
1Compte-tours
2 Indicateur de vitesse
3 Compteur horaire/voltmètre
4 Jauge de carburant
5 Indicateur d’avertissement de contrôle du
moteur
6 Indicateur d’avertissement de surchauffe
du moteur
7 Indicateur d’avertissement de pression
d’huile
8 Indicateur d’avertissement du niveau de
carburant
1234
8765
UF2P71F0.book Page 35 Wednesday, July 10, 2013 5:53 PM

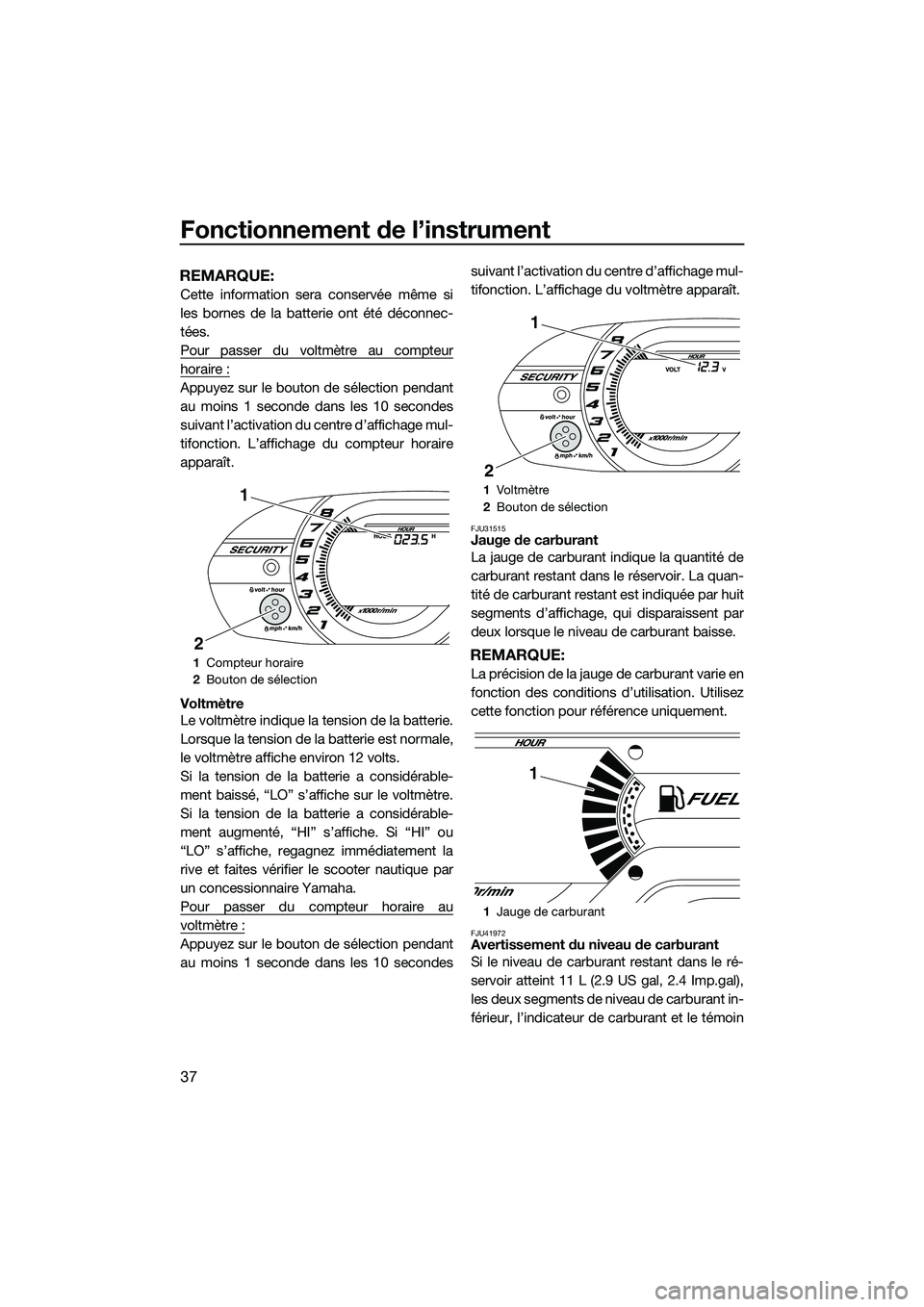

Fonctionnement de l’instrument
37
REMARQUE:
Cette information sera conservée même si
les bornes de la batterie ont été déconnec-
tées.
Pour passer du voltmètre au compteur
horaire :
Appuyez sur le bouton de sélection pendant
au moins 1 seconde dans les 10 secondes
suivant l’activation du centre d’affichage mul-
tifonction. L’affichage du compteur horaire
apparaît.
Voltmètre
Le voltmètre indique la tension de la batterie.
Lorsque la tension de la batterie est normale,
le voltmètre affiche environ 12 volts.
Si la tension de la batterie a considérable-
ment baissé, “LO” s’affiche sur le voltmètre.
Si la tension de la batterie a considérable-
ment augmenté, “HI” s’affiche. Si “HI” ou
“LO” s’affiche, regagnez immédiatement la
rive et faites vérifier le scooter nautique par
un concessionnaire Yamaha.
Pour passer du compteur horaire au
voltmètre :
Appuyez sur le bouton de sélection pendant
au moins 1 seconde dans les 10 secondessuivant l’activation du centre d’affichage mul-
tifonction. L’affichage du voltmètre apparaît.
FJU31515Jauge de carburant
La jauge de carburant indique la quantité de
carburant restant dans le réservoir. La quan-
tité de carburant restant est indiquée par huit
segments d’affichage, qui disparaissent par
deux lorsque le niveau de carburant baisse.
REMARQUE:
La précision de la jauge de carburant varie en
fonction des conditions d’utilisation. Utilisez
cette fonction pour référence uniquement.
FJU41972Avertissement du niveau de carburant
Si le niveau de carburant restant dans le ré-
servoir atteint 11 L (2.9 US gal, 2.4 Imp.gal),
les deux segments de niveau de carburant in-
férieur, l’indicateur de carburant et le témoin
1
Compteur horaire
2 Bouton de sélection
1
2
1Vo l t m èt re
2 Bouton de sélection
1 Jauge de carburant
1
2
1
UF2P71F0.book Page 37 Wednesday, July 10, 2013 5:53 PM

Opération
68
C. Si vous relâchez complètement le levierd’accélération, vous ne produirez plus
qu’une poussée minimum. Si vous navi-
guez à des vitesses supérieures au ré-
gime embrayé, vous perdrez rapidement
toute manœuvrabilité dès que vous au-
rez coupé les gaz. Vous conserverez une
certaine possibilité de virer immédiate-
ment après avoir relâché le levier d’accé-
lération, mais dès que le moteur aura ra-
lenti, le scooter nautique cessera de
répondre aux mouvements du guidon
jusqu’à ce que vous remettiez les gaz ou
atteigniez un régime embrayé.
Au régime embrayé, il est possible de
faire virer le scooter nautique progressi-
vement, à l’aide du guidon, en n’utilisant
que la quantité de poussée disponible au
ralenti.
D. Si le moteur est coupé en cours de navi- gation, toute poussée est supprimée. Le scooter nautique continuera tout droit
même si vous tournez le guidon.
Vous avez besoin de propulsion pour pou-
voir manœuvrer.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois le levier d’accélération
relâché (voir condition C susmentionnée).
Le système de contrôle de la direction après
coupure des gaz (OTS) facilite la prise de vi-
rages en continuant à fournir de la poussée
pendant la décélération du scooter nautique.
Vous pouvez toutefois tourner plus court si
vous donnez des gaz tout en tournant le gui-
don. Le système OTS ne fonctionne pas
lorsque le scooter n’atteint pas une vitesse
de plané ou lorsque son moteur est coupé.
Dès que le moteur ralentit, le scooter nau-
tique ne répond plus aux mouvements du
guidon jusqu’à ce que vous remettiez des
gaz ou atteigniez un régime embrayé.
FJU33295Arrêter le scooter nautique
Ce scooter nautique n’est pas équipé d’un
système de freinage séparé. Il s’arrête sous
l’effet de la résistance de l’eau une fois que le
levier d’accélération a été relâché. Lorsqu’il
est à vitesse maximum, le scooter nautique
UF2P71F0.book Page 68 Wednesday, July 10, 2013 5:53 PM

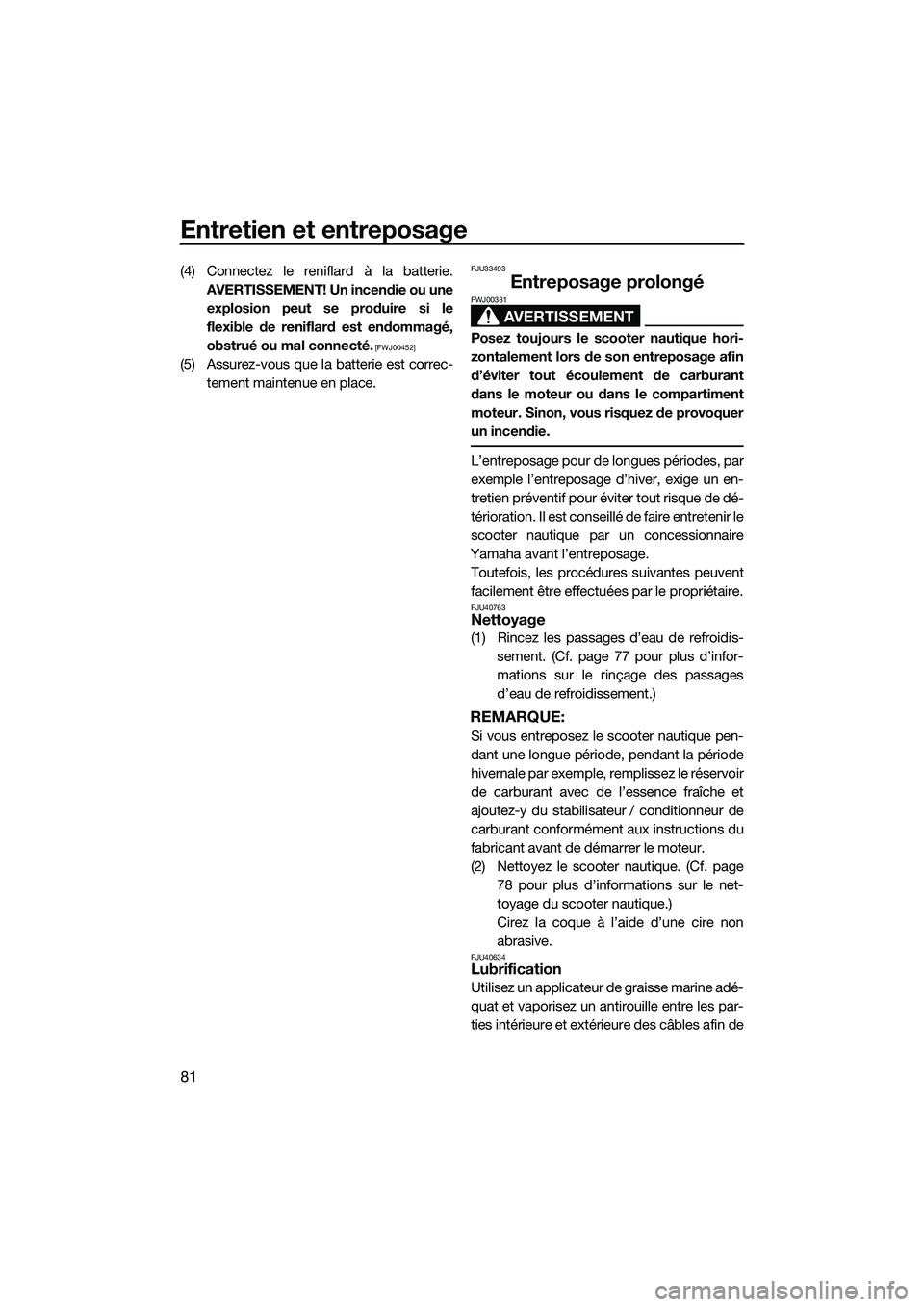

Entretien et entreposage
81
(4) Connectez le reniflard à la batterie.AVERTISSEMENT! Un incendie ou uneexplosion peut se produire si le
flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00452]
(5) Assurez-vous que la batterie est correc- tement maintenue en place.
FJU33493
Entreposage prolongé
AVERTISSEMENT
FWJ00331
Posez toujours le scooter nautique hori-
zontalement lors de son entreposage afin
d’éviter tout écoulement de carburant
dans le moteur ou dans le compartiment
moteur. Sinon, vous risquez de provoquer
un incendie.
L’entreposage pour de longues périodes, par
exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dé-
térioration. Il est conse illé de faire entretenir le
scooter nautique par un concessionnaire
Yamaha avant l’entreposage. Toutefois, les procédures suivantes peuvent
facilement être effectuées par le propriétaire.
FJU40763Nettoyage
(1) Rincez les passages d’eau de refroidis- sement. (Cf. page 77 pour plus d’infor-
mations sur le rinçage des passages
d’eau de refroidissement.)
REMARQUE:
Si vous entreposez le scooter nautique pen-
dant une longue période, pendant la période
hivernale par exemple, remplissez le réservoir
de carburant avec de l’essence fraîche et
ajoutez-y du stabilisateur / conditionneur de
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(2) Nettoyez le scooter nautique. (Cf. page78 pour plus d’informations sur le net-
toyage du scooter nautique.)
Cirez la coque à l’aide d’une cire non
abrasive.
FJU40634Lubrification
Utilisez un applicateur de graisse marine adé-
quat et vaporisez un antirouille entre les par-
ties intérieure et extérieure des câbles afin de
UF2P71F0.book Page 81 Wednesday, July 10, 2013 5:53 PM

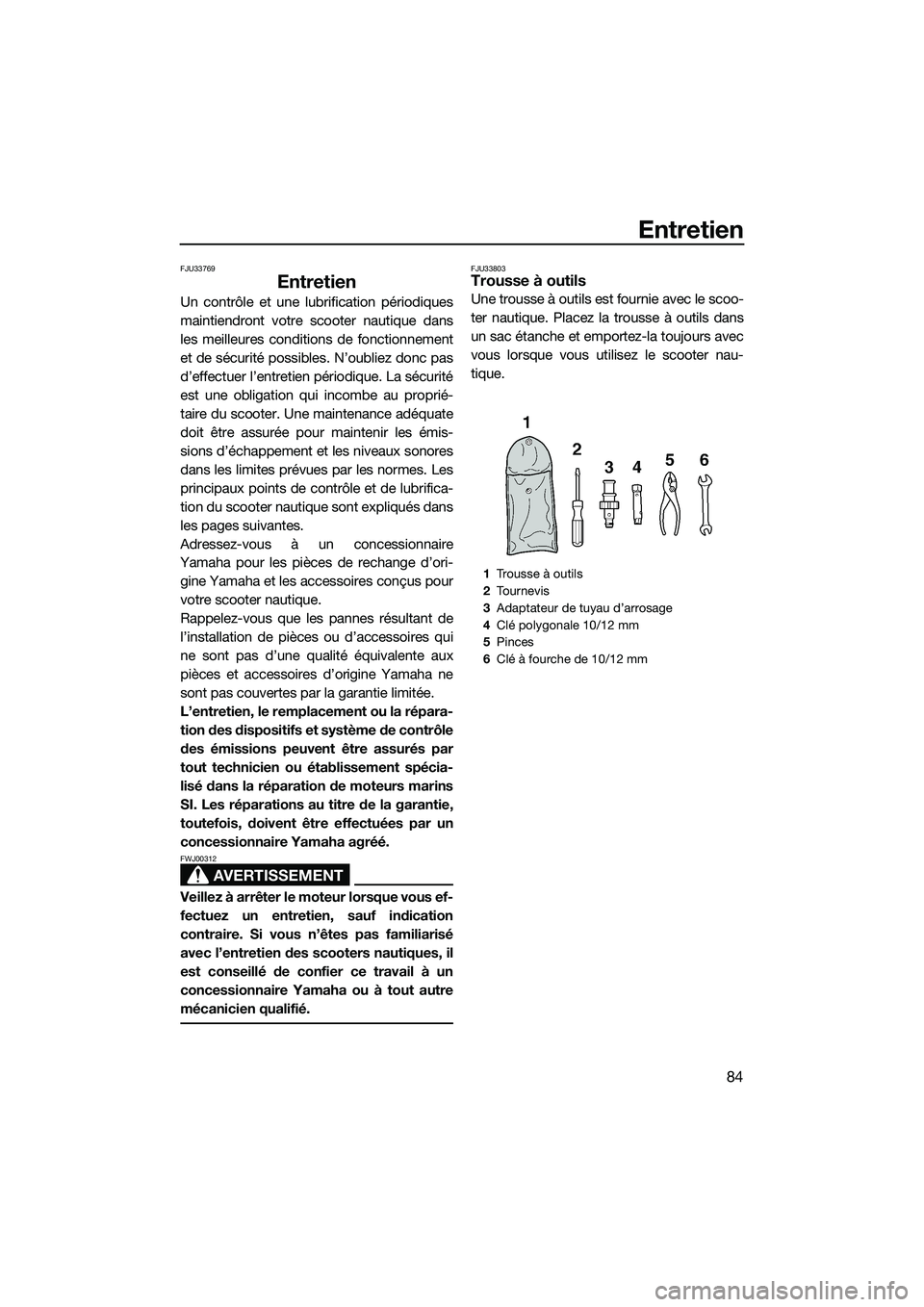

Entretien
84
FJU33769
Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans
les meilleures conditions de fonctionnement
et de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au proprié-
taire du scooter. Une maintenance adéquate
doit être assurée pour maintenir les émis-
sions d’échappement et les niveaux sonores
dans les limites prévues par les normes. Les
principaux points de contrôle et de lubrifica-
tion du scooter nautique sont expliqués dans
les pages suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori- gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux
pièces et accessoires d’origine Yamaha ne
sont pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00312
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication
contraire. Si vous n’êtes pas familiarisé
avec l’entretien des scooters nautiques, il
est conseillé de confier ce travail à un
concessionnaire Yamaha ou à tout autre
mécanicien qualifié.
FJU33803Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nau-
tique.
1 Trousse à outils
2 Tournevis
3 Adaptateur de tuyau d’arrosage
4 Clé polygonale 10/12 mm
5 Pinces
6 Clé à fourche de 10/12 mm
UF2P71F0.book Page 84 Wednesday, July 10, 2013 5:53 PM

Entretien
85

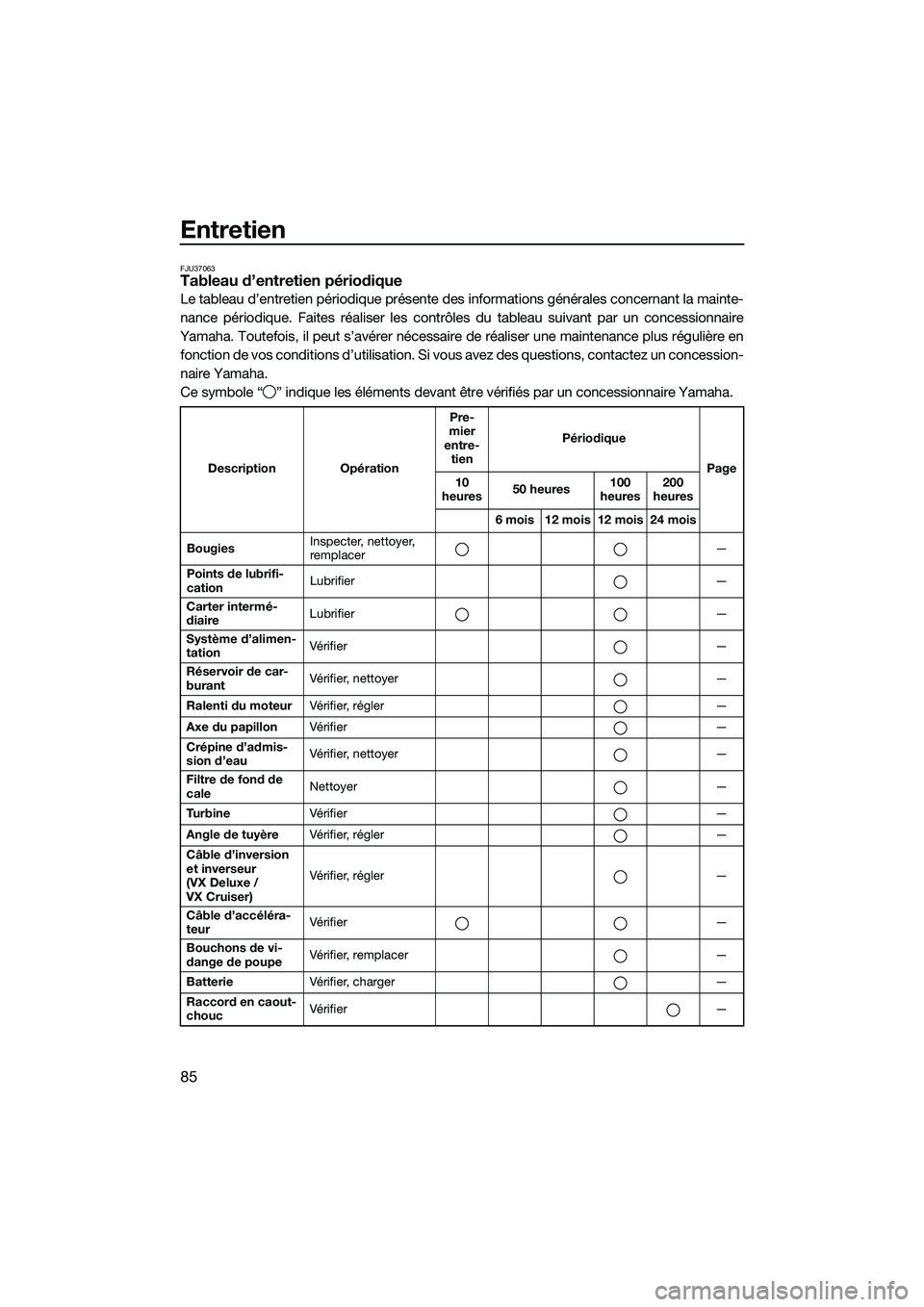

FJU37063Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole “ ” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPre-
mier
entre- tien Périodique
Page
10
heures 50 heures
100
heures 200
heures
6 mois 12 mois 12 mois 24 mois
Bougies Inspecter, nettoyer,
remplacer
—
Points de lubrifi-
cation Lubrifier
—
Carter intermé-
diaire Lubrifier
—
Système d’alimen-
tation Vé rif i e r
—
Réservoir de car-
burant Vérifier, nettoyer
—
Ralenti du moteur Vérifier, régler —
Axe du papillon Vé rif i e r —
Crépine d’admis-
sion d’eau Vérifier, nettoyer
—
Filtre de fond de
cale Nettoyer
—
Tu r b i n e Vé rif i e r —
Angle de tuyère Vérifier, régler —
Câble d’inversion
et inverseur
(VX Deluxe /
VX Cruiser) Vérifier, régler
—
Câble d’accéléra-
teur Vé rif i e r
—
Bouchons de vi-
dange de poupe Vérifier, remplacer
—
Batterie Vérifier, charger —
Raccord en caout-
chouc Vé rif i e r
—
UF2P71F0.book Page 85 Wednesday, July 10, 2013 5:53 PM
