Informazioni importanti contenute nel manuale
HJU40411
Poiché la Yamaha persegue una politica ba-
sata sulla continua ottimizzazione dei propri
prodotti, è possibile che questo prodotto non
corrisponda esattamente a quanto descritto
in questo Manuale del proprietario/condu-
cente. I dati tecnici possono variare senza
preavviso.
Questo manuale deve essere considerato
come parte integrante della moto d’acqua e
deve accompagnarla sempre, anche in caso
di successiva rivendita.
HJU30233
WaveRunner VX / VX Deluxe /
VX Cruiser
MANUALE DEL PROPRIETARIO/CON-
DUCENTE
©2015 dalla Yamaha Motor Co., Ltd.
Seconda Edizione, novembre 2015
Tutti i diritti sono riservati.
La ristampa o l’uso non autorizzato
senza benestare scritto della
Yamaha Motor Co., Ltd.
sono espressamente vietati.
Stampato negli U.S.A.
UF2X70H0.book Page 3 Tuesday, December 8, 2015 11:38 AM

Contenuti
Etichette generali e importanti ........ 1
Numeri di identificazione ................. 1
Numero principale di identificazione
(PRI-ID) ........................................... 1
Numero di identificazione della moto
d’acqua (CIN) .................................. 1
Numero di serie del motore................ 2
Etichetta con la data di produzione ... 2
Informazioni sul modello ................. 3
Targhetta del produttore .................... 3
Etichette importanti ......................... 4
Etichette di pericolo ........................... 5
Altre etichette ..................................... 9
Informazioni sulla sicurezza........... 11
Limitazioni poste ai potenziali
conducenti della moto
d’acqua ...................................... 11
Limitazioni alla navigazione........... 12
Requisiti per l’utilizzo .................... 13
Equipaggiamento consigliato........ 16
Informazioni sui rischi ................... 16
Caratteristiche della moto
d’acqua ...................................... 17
Wakeboarding e sci d’acqua ........ 18
Regole per una navigazione
sicura.......................................... 20
Utilizzo responsabile della moto
d’acqua ...................................... 21
Descrizione ...................................... 22
Glossario della moto d’acqua ....... 22
Ubicazione dei componenti
principali ..................................... 23Utilizzo della funzione di
controllo........................................... 27
Funzioni di controllo della moto
d’acqua ...................................... 27
Telecomando (VX Deluxe /
VX Cruiser) .................................... 27
Sistema antifurto Yamaha
(VX Deluxe / VX Cruiser)................ 28
Interruttore di spegnimento
motore .......................................... 29
Interruttore di spegnimento di
emergenza del motore ................. 29
Interruttore di avviamento ............... 29
Leva dell’acceleratore ...................... 30
Leva RiDE ......................................... 30
Sistema dello sterzo ......................... 31
Uscita di controllo dell’acqua di
raffreddamento ............................. 31
Separatore acqua ............................. 32
Utilizzo della moto d’acqua ........... 33
Funzioni di navigazione della moto
d’acqua ...................................... 33
Sistema del cambio .......................... 33
Modalità operative della moto
d’acqua ...................................... 36
Modalità regime ridotto (VX Deluxe /
VX Cruiser) .................................... 36
Funzione di limitazione del regime
motore (VX Deluxe / VX Cruiser) ... 37
Regolatore automatico di velocità
(VX Deluxe / VX Cruiser)................ 39
Utilizzo della strumentazione ........ 41
Centro informativo
multifunzione ............................. 41
Display delle informazioni................. 41
Contaore........................................... 45
UF2X70H0.book Page 1 Tuesday, December 8, 2015 11:38 AM

Etichette generali e importanti
3
HJU30321

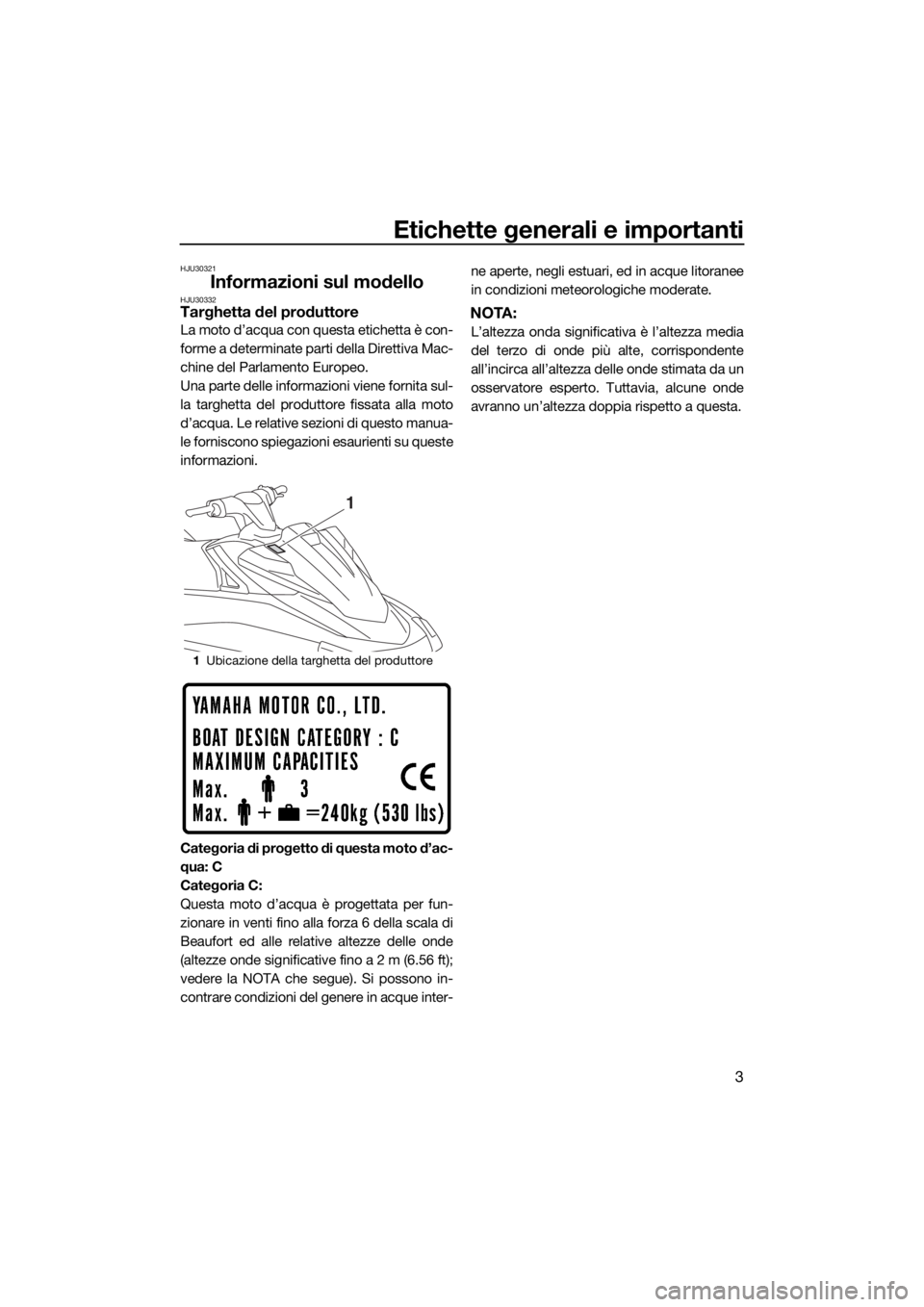

Informazioni sul modelloHJU30332Targhetta del produttore
La moto d’acqua con questa etichetta è con-
forme a determinate parti della Direttiva Mac-
chine del Parlamento Europeo.
Una parte delle informazioni viene fornita sul-
la targhetta del produttore fissata alla moto
d’acqua. Le relative sezioni di questo manua-
le forniscono spiegazioni esaurienti su queste
informazioni.
Categoria di progetto di questa moto d’ac-
qua: C
Categoria C:
Questa moto d’acqua è progettata per fun-
zionare in venti fino alla forza 6 della scala di
Beaufort ed alle relative altezze delle onde
(altezze onde significative fino a 2 m (6.56 ft);
vedere la NOTA che segue). Si possono in-
contrare condizioni del genere in acque inter-ne aperte, negli estuari, ed in acque litoranee
in condizioni meteorologiche moderate.
NOTA:
L’altezza onda significativa è l’altezza media
del terzo di onde più alte, corrispondente
all’incirca all’altezza delle onde stimata da un
osservatore esperto. Tuttavia, alcune onde
avranno un’altezza doppia rispetto a questa.
1Ubicazione della targhetta del produttore
1
UF2X70H0.book Page 3 Tuesday, December 8, 2015 11:38 AM

Informazioni sulla sicurezza
11
HJU30683
L’utilizzo ed il funzionamento in sicurezza
di questa moto d’acqua dipendono
dall’utilizzo di tecniche di guida corrette,
ed ovviamente dal buon senso, da una
buona capacità di giudizio, e dall’espe-
rienza del conducente. Prima di utilizzare
questa moto d’acqua, accertarsi che l’uso
della stessa sia consentito dalle leggi, dal-
le ordinanze e dai regolamento locali, e
utilizzatela sempre nel pieno rispetto dei
requisiti e delle limitazioni imposti. Cia-
scun conducente deve conoscere i requi-
siti riportati di seguito prima di guidare la
moto d’acqua.
Prima di utilizzare la moto d’acqua, leggere
questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Queste letture vi forniranno infor-
mazioni utili sulla moto d’acqua ed il suo
funzionamento.
Non permettere a nessuno di utilizzare la
moto d’acqua senza che prima abbia letto
questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette.
HJU30742
Limitazioni poste ai potenziali
conducenti della moto d’acqua
La Yamaha raccomanda che il conducente
abbia al minimo 16 anni.
Gli adulti devono sorvegliare l’uso da parte
dei minorenni.
Occorre conoscere l’età ed i requisiti di
preparazione richiesti localmente per il
conducente.
Questa moto d’acqua è progettata per tra-
sportare il conducente ed un massimo di 2
passeggeri. Non superare mai il limite mas-
simo di carico e non permettere che più di
3 persone (o 2 persone se si traina uno wa-
keboarder o uno sciatore) salgano contem-
poraneamente sulla moto d’acqua.
Non utilizzare la moto d’acqua con passeg-
geri a bordo fino a quando non si è acqui-
sita una notevole pratica ed esperienza
guidando da soli. La guida della moto d’ac-
qua con passeggeri richiede una maggiore
abilità. Prima di tentare manovre difficili,
prendersi il tempo necessario per abituarsi
alle caratteristiche di guida della moto
d’acqua.Carico massimo:
240 kg (530 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
UF2X70H0.book Page 11 Tuesday, December 8, 2015 11:38 AM

Informazioni sulla sicurezza
15
È opportuno che le donne in gravidanza e
le persone con problemi di salute consulti-
no sempre il medico per sapere se vi sono
controindicazioni all’uso della moto d’ac-
qua.
Non cercare di modificare questa moto
d’acqua.
Eventuali modifiche apportate alla moto
d’acqua possono pregiudicarne la sicurez-
za e l’affidabilità rendere l’uso della stessa
pericoloso o illegale.

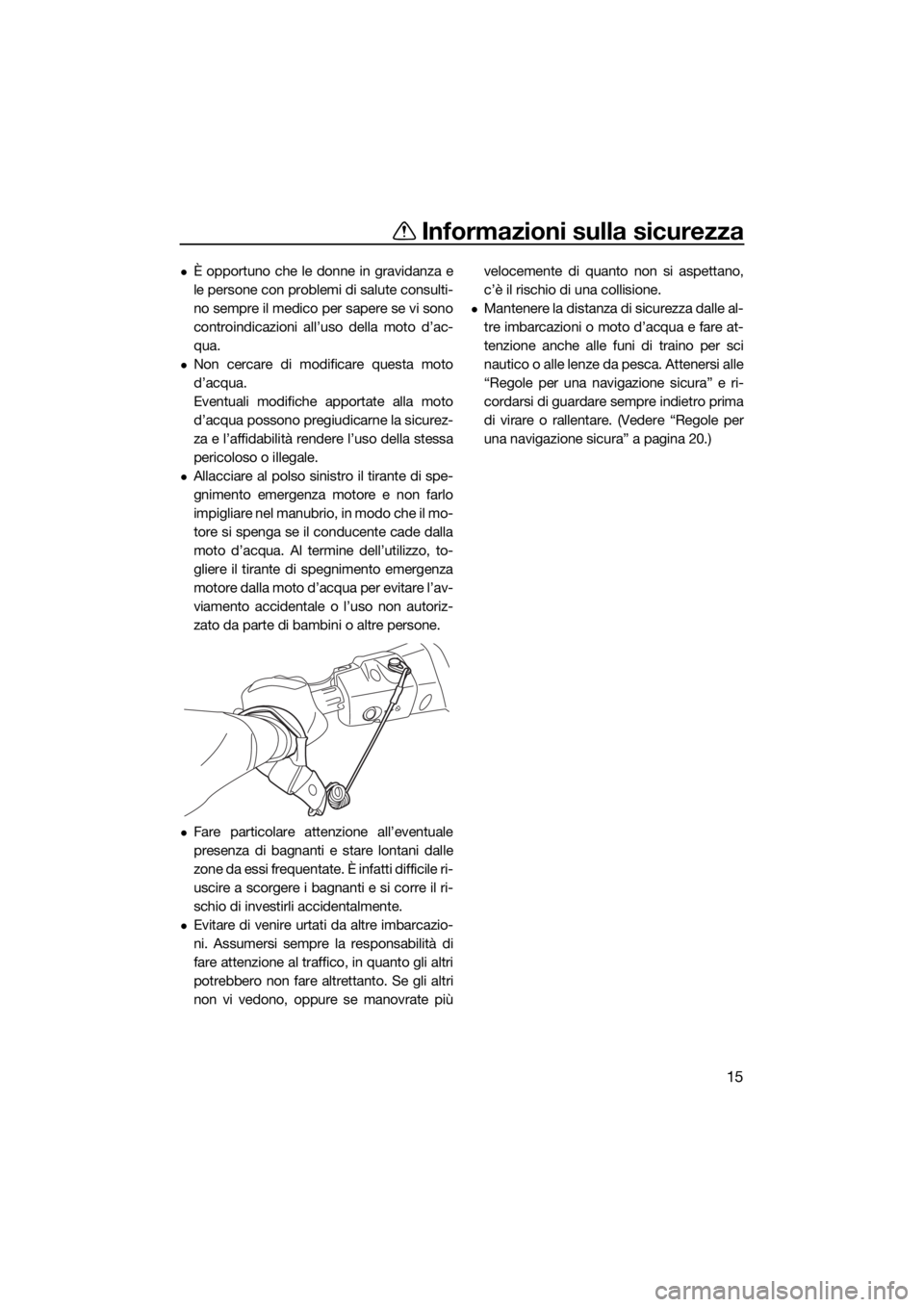

Allacciare al polso sinistro il tirante di spe-
gnimento emergenza motore e non farlo
impigliare nel manubrio, in modo che il mo-
tore si spenga se il conducente cade dalla
moto d’acqua. Al termine dell’utilizzo, to-
gliere il tirante di spegnimento emergenza
motore dalla moto d’acqua per evitare l’av-
viamento accidentale o l’uso non autoriz-
zato da parte di bambini o altre persone.
Fare particolare attenzione all’eventuale
presenza di bagnanti e stare lontani dalle
zone da essi frequentate. È infatti difficile ri-
uscire a scorgere i bagnanti e si corre il ri-
schio di investirli accidentalmente.
Evitare di venire urtati da altre imbarcazio-
ni. Assumersi sempre la responsabilità di
fare attenzione al traffico, in quanto gli altri
potrebbero non fare altrettanto. Se gli altri
non vi vedono, oppure se manovrate piùvelocemente di quanto non si aspettano,
c’è il rischio di una collisione.
Mantenere la distanza di sicurezza dalle al-
tre imbarcazioni o moto d’acqua e fare at-
tenzione anche alle funi di traino per sci
nautico o alle lenze da pesca. Attenersi alle
“Regole per una navigazione sicura” e ri-
cordarsi di guardare sempre indietro prima
di virare o rallentare. (Vedere “Regole per
una navigazione sicura” a pagina 20.)
UF2X70H0.book Page 15 Tuesday, December 8, 2015 11:38 AM

Informazioni sulla sicurezza
18
potrebbe provocare lesioni gravi o il deces-
so.
Spegnere il motore e rimuovere la forcella
dall’interruttore di spegnimento di emer-
genza del motore prima di rimuovere even-
tuali detriti o alghe accumulatisi intorno alla
presa d’acqua dell’idrogetto.
HJU30956
Wakeboarding e sci d’acqua
Si può utilizzare la moto d’acqua per il wake-
boarding o lo sci d’acqua, se ha posti a sede-
re per il conducente, per un osservatore
rivolto nel senso opposto a quello di marcia e
per lo sciatore o il wakeboarder quando non
vengono trainati.
Inoltre la moto d’acqua deve essere equipag-
giata con una galloccia progettata per aggan-
ciare la fune di traino per lo sci d’acqua; non
agganciare la fune di traino in nessun altro
posto.
Rientra nelle responsabilità del conducente
della moto d’acqua prestare attenzione alla
sicurezza dei wakeboarder o degli sciatori e
delle altre persone. Informarsi su tutti i rego-
lamenti locali in vigore nelle acque in cui si
utilizza la moto d’acqua, e rispettarli.
Prima di provare a trainare un wakeboarder o
uno sciatore, il conducente deve avere acqui-
sito dimestichezza con il trasporto di passeg-
geri.
Qui di seguito riportiamo alcune considera-
zioni importanti per ridurre al minimo i rischi
durante il traino di wakeboarder o di sciatori.
Il wakeboarder o lo sciatore devono indos-
sare un giubbotto di salvataggio omologa-
to, possibilmente in colori vistosi, in modo
che i naviganti possano vederlo.

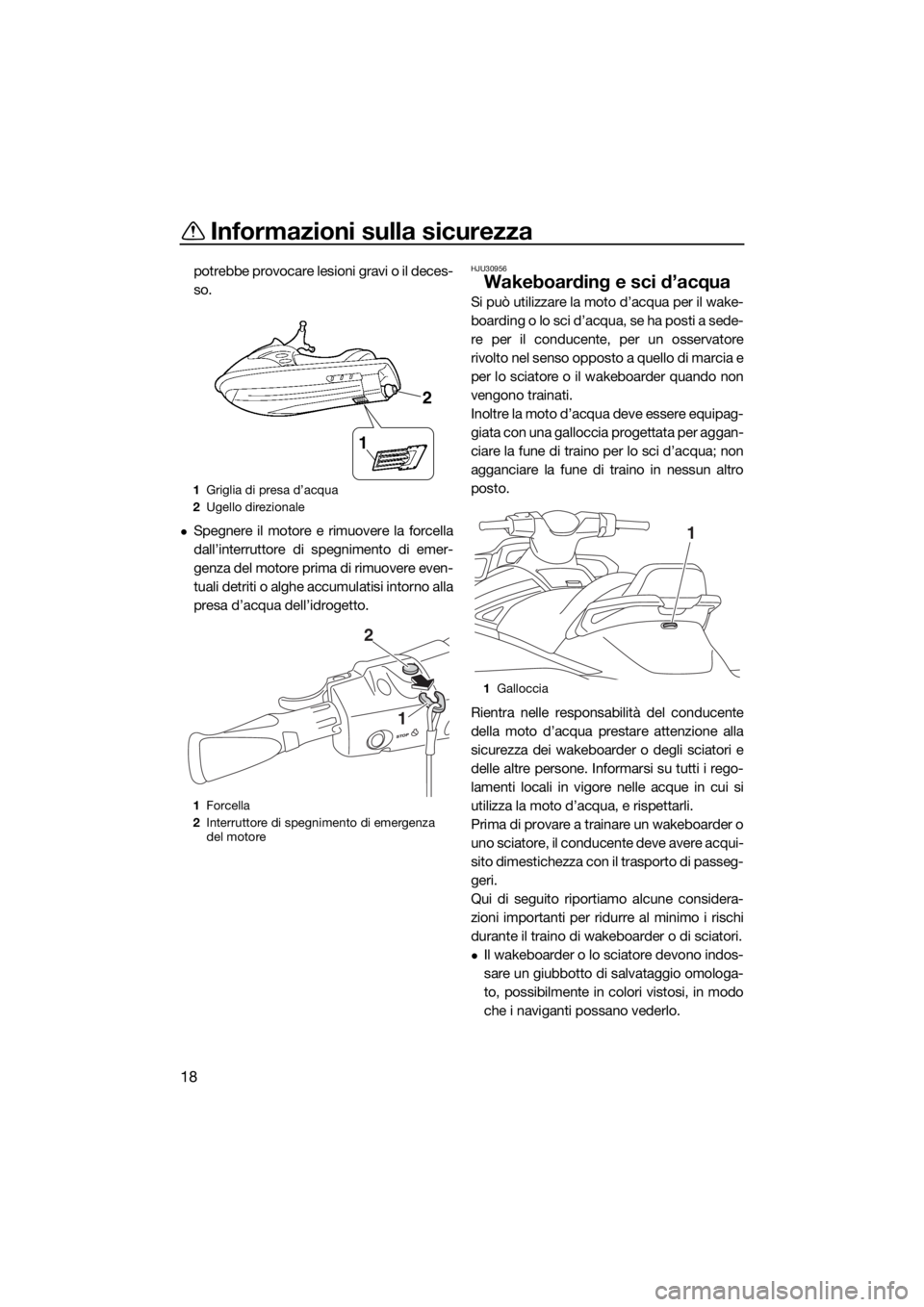

1Griglia di presa d’acqua
2Ugello direzionale
1Forcella
2Interruttore di spegnimento di emergenza
del motore
1
2
2
1
1Galloccia
1
UF2X70H0.book Page 18 Tuesday, December 8, 2015 11:38 AM

Informazioni sulla sicurezza
21
HJU30992
Utilizzo responsabile della
moto d’acqua
Le zone che si percorrono con la moto d’ac-
qua appartengono anche agli altri ed alla na-
tura. Il piacere di usare la moto d’acqua
comporta quindi di trattare con rispetto e cor-
tesia le altre persone, il suolo, l’acqua e gli
animali selvatici.
In qualsiasi momento, e ovunque siate, tene-
re presente che siete ospiti di tutto ciò che vi
circonda. Ricordare, per esempio, che il ru-
more della vostra moto d’acqua può anche
essere musica per voi, mentre per gli altri po-
trebbe costituire soltanto un rumore molesto,
e che gli spruzzi divertenti della vostra scia
possono produrre onde fastidiose per gli altri.
Evitare di usare la moto d’acqua in prossimità
di zone abitative costiere o di zone di nidifica-
zione di uccelli acquatici o altre zone naturali,
e mantenersi a rispettosa distanza dai pesca-
tori, dalle altre imbarcazioni, dai nuotatori e
dalle spiagge affollate. Se è inevitabile attra-
versare zone di questo tipo, procedere lenta-
mente attenendosi a tutte le disposizioni di
legge.
È necessario eseguire una manutenzione
adeguata per assicurare che le emissioni allo
scarico e i livelli di rumorosità della moto
d’acqua rientrino nei limiti prescritti. È neces-
sario accertarsi che venga eseguita la manu-
tenzione raccomandata nel presente
Manuale del proprietario/conducente.
Ricordare che l’inquinamento è dannoso per
l’ambiente. Non fare rifornimento di carbu-
rante o non rabboccare l’olio dove il versa-
mento di tali sostanze può causare danni alla
natura. Portare la moto d’acqua fuori dall’ac-
qua e allontanarla dalla battigia prima di fare
rifornimento di carburante. Smaltire l’acqua
ed i residui di carburante e di olio nel vanomotore in conformità alle disposizioni di leg-
ge locali. E mantenere pulito l’ambiente cir-
costante per le persone e gli animali selvatici
che condividono con voi i corsi d’acqua: non
gettare rifiuti.
Se si utilizza responsabilmente la moto d’ac-
qua, con rispetto e cortesia per gli altri, si
contribuirà a garantire che i corsi d’acqua
possano continuare ad essere usati per go-
dere di una grande varietà di attività ricreati-
ve.
UF2X70H0.book Page 21 Tuesday, December 8, 2015 11:38 AM

Utilizzo della funzione di controllo
27
HJU31026
Funzioni di controllo della moto
d’acqua
HJU43690Telecomando (VX Deluxe /
VX Cruiser)
Le modalità del sistema antifurto Yamaha e
del regime ridotto possono essere seleziona-
te azionando il telecomando. (Vedere pagina
28 per le procedure di impostazione del siste-
ma antifurto Yamaha e pagina 36 per le pro-
cedure di attivazione della modalità regime
ridotto.)
La moto d’acqua è programmata per ricono-
scere il codice interno inviato esclusivamente
tramite questo telecomando, quindi è possi-
bile selezionare l’impostazione del sistema
antifurto solo utilizzando questo telecoman-
do.
In caso di smarrimento accidentale o di fun-
zionamento non corretto del telecomando,
contattare un concessionario Yamaha.
Quando si utilizza la moto d’acqua, per evita-
re di perdere il telecomando, conservarlosempre nell’apposito portatelecomando che
si trova nel cassettino portaoggetti.
ATTENZIONE
HCJ00753
Il telecomando non è completamente
impermeabile all’acqua. Non immergere
il telecomando o non usarlo sott’acqua.
Se il telecomando viene immerso, asciu-
garlo con un panno soffice, asciutto, e
poi verificare che funzioni correttamen-
te. Se il telecomando non funziona cor-
rettamente, contattare un
concessionario Yamaha.
Non esporre il telecomando alle alte
temperature e alla luce solare diretta.
Non lasciare cadere il telecomando, sot-
toporlo a forti urti o appoggiare su di
esso dei pesi.
Utilizzare un panno soffice e asciutto
per pulire il telecomando. Non utilizzare
detergenti, alcol o altri prodotti chimici.
Non tentare di disassemblare da soli il
telecomando. Altrimenti il telecomando
potrebbe non funzionare correttamente.
Se il telecomando ha bisogno di una
batteria nuova, contattare un conces-
sionario Yamaha. Fare riferimento alle
disposizioni locali sui rifiuti speciali per
lo smaltimento delle batterie del teleco-
mando.

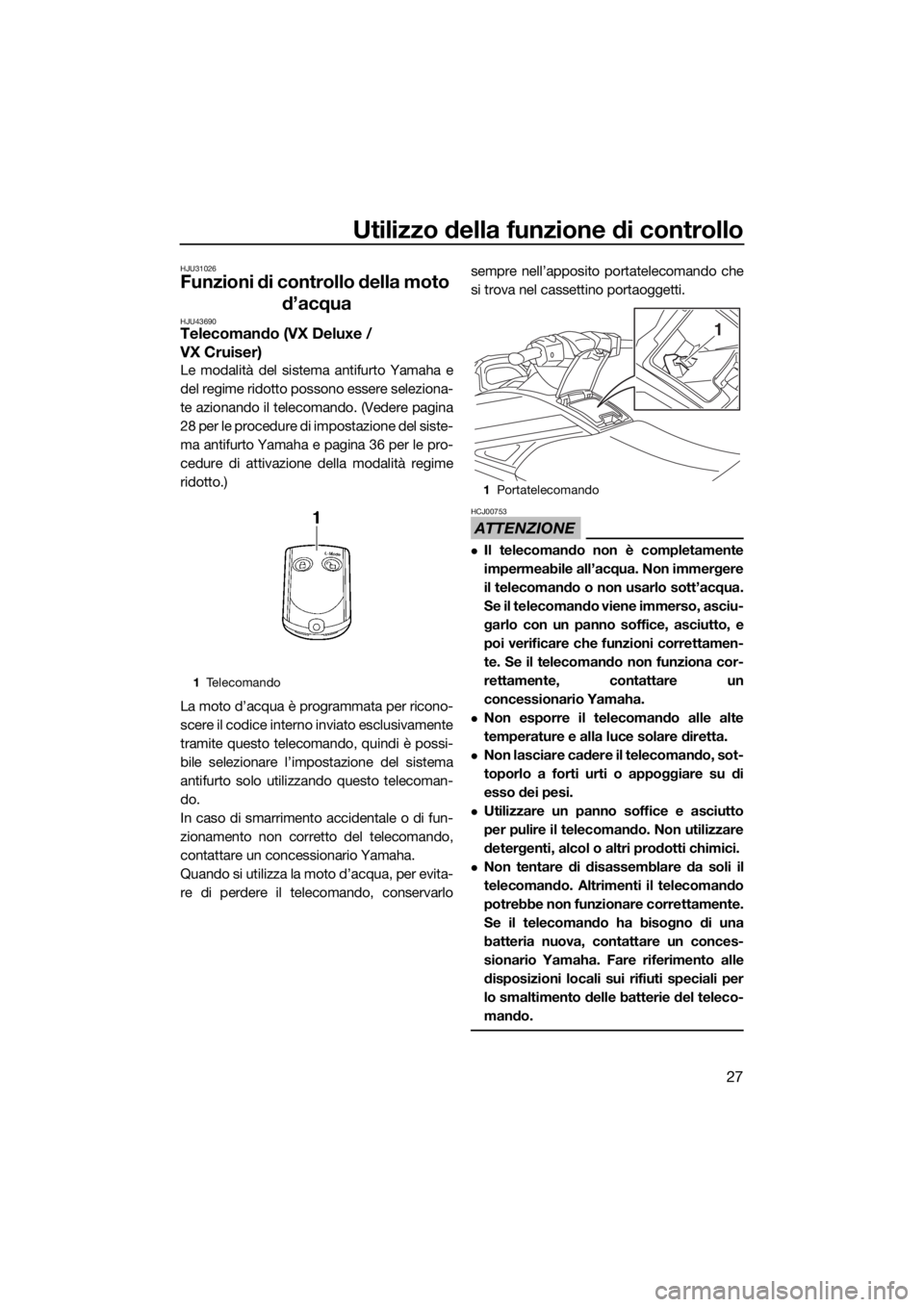

1Telecomando
1Portatelecomando
1
UF2X70H0.book Page 27 Tuesday, December 8, 2015 11:38 AM

Utilizzo della strumentazione
41
HJU43760
Centro informativo
multifunzione
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Operazione iniziale del centro informativo
multifunzione
Quando il centro informativo multifunzione
viene azionato, tutti i segmenti del display si
accendono. Dopo 2 secondi, gli indicatori del
display informazioni si spengono, e il centro
informativo inizia ad operare normalmente.
Se viene attivato soltanto il centro informativo
multifunzione, la spia di allarme “WARNING”
lampeggia una volta.
NOTA:
VX Deluxe / VX Cruiser: Anche la spia “UN-
LOCK” si accende durante l’operazione ini-
ziale.
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del centro informativo
multifunzione
Il centro informativo multifunzione si spegne-
rà ed entrerà in stato di standby se non riceve
alcun segnale operativo entro 25 secondi
dall’arresto del motore. Quando il motore vie-
ne riavviato, il display tornerà nello stato pre-cedente allo spegnimento e il centro
informativo inizierà ad operare normalmente.
HJU35026Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU43830Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari
“km/h” o miglia orarie “MPH”.

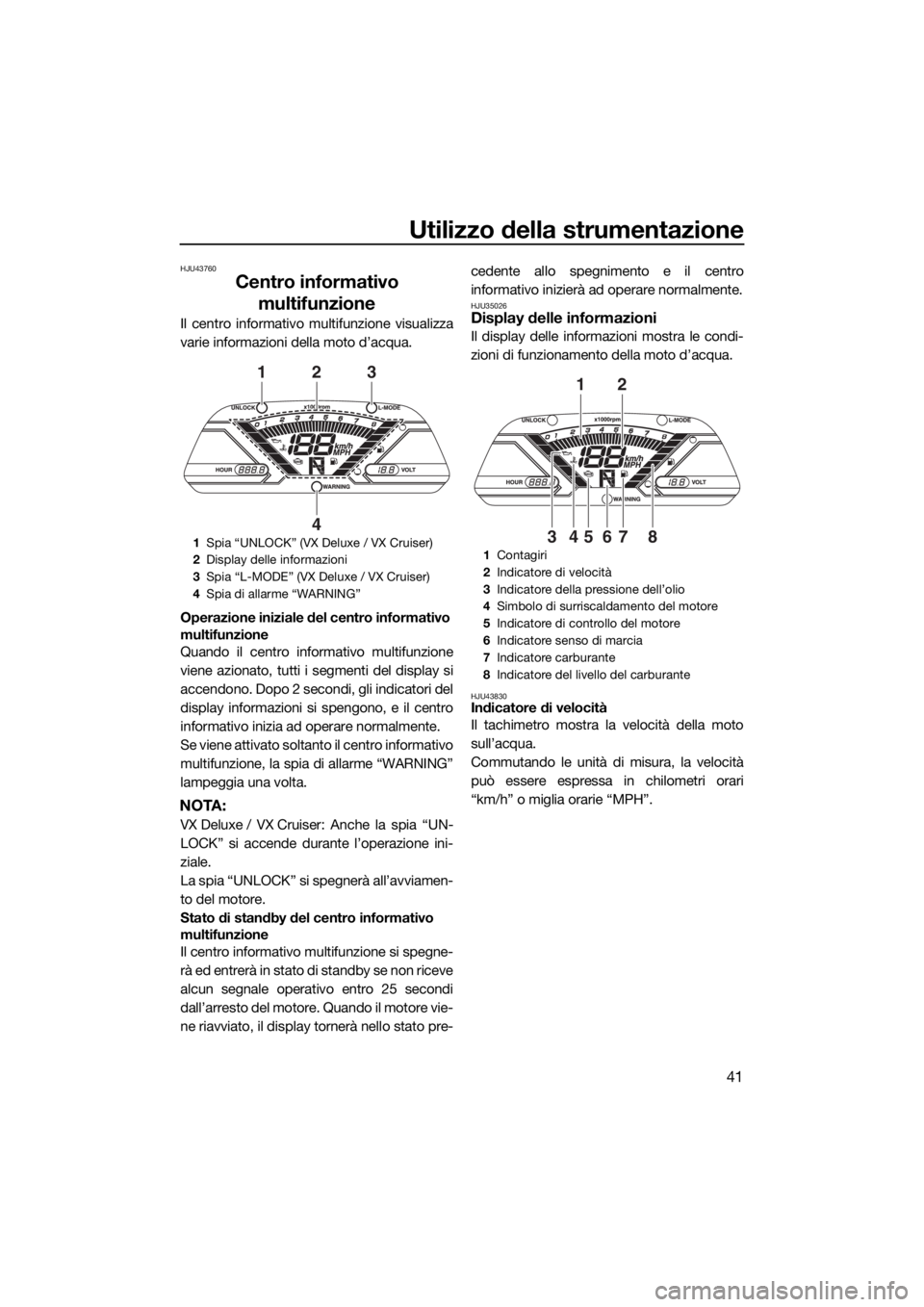

1Spia “UNLOCK” (VX Deluxe / VX Cruiser)
2Display delle informazioni
3Spia “L-MODE” (VX Deluxe / VX Cruiser)
4Spia di allarme “WARNING”
123
4
1Contagiri
2Indicatore di velocità
3Indicatore della pressione dell’olio
4Simbolo di surriscaldamento del motore
5Indicatore di controllo del motore
6Indicatore senso di marcia
7Indicatore carburante
8Indicatore del livello del carburante
12
345768
UF2X70H0.book Page 41 Tuesday, December 8, 2015 11:38 AM
