YAMAHA VX CRUISER HO 2017 Manual de utilização (in Portuguese)

Recuperação de anomalias
103

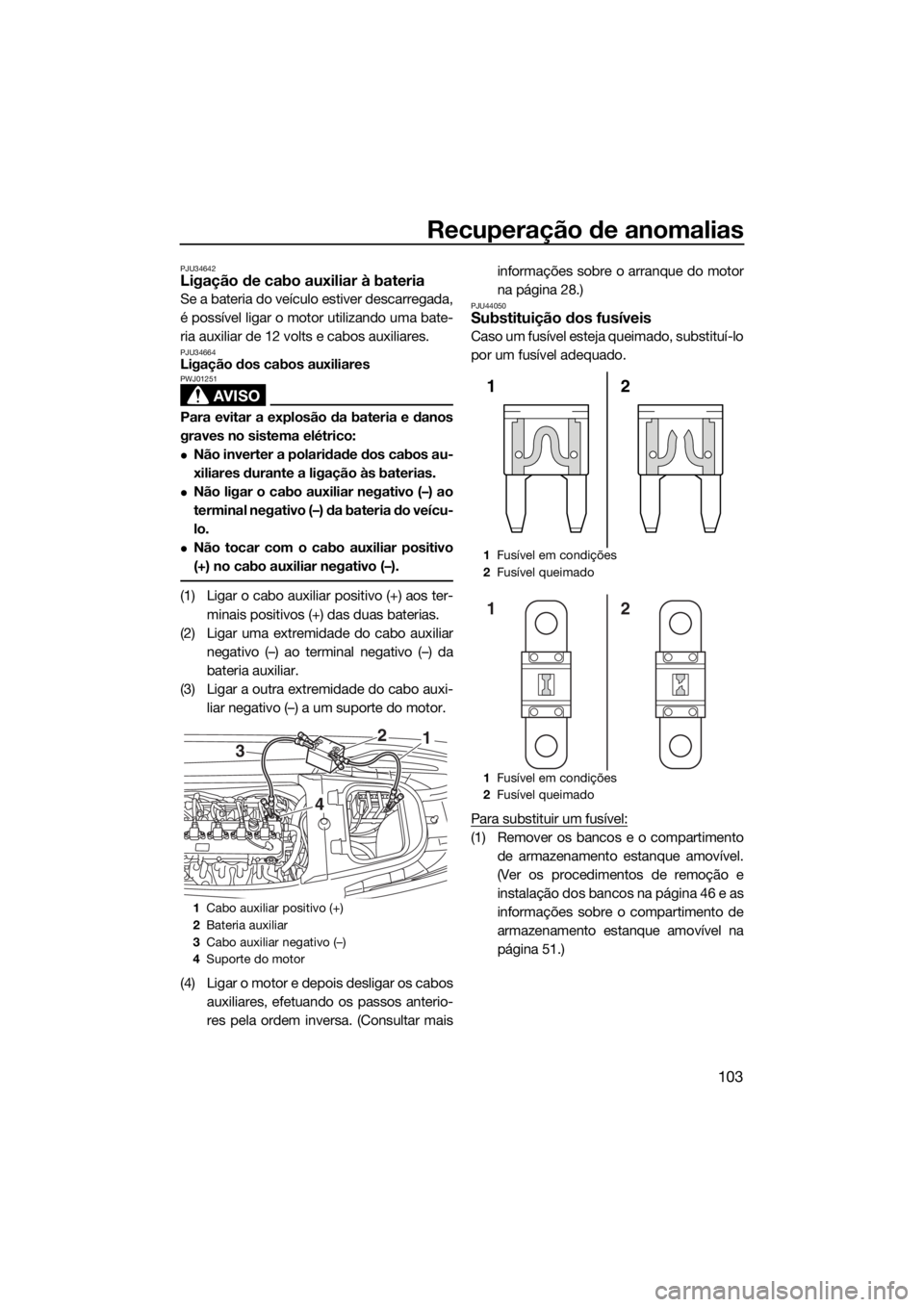

PJU34642Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bate-
ria auxiliar de 12 volts e cabos auxiliares.
PJU34664Ligação dos cabos auxiliares
AVISO
PWJ01251
Para evitar a explosão da bateria e danos
graves no sistema elétrico:
Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.
Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veícu-
lo.
Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-
minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar
negativo (–) ao terminal negativo (–) da
bateria auxiliar.
(3) Ligar a outra extremidade do cabo auxi-
liar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos
auxiliares, efetuando os passos anterio-
res pela ordem inversa. (Consultar maisinformações sobre o arranque do motor
na página 28.)
PJU44050Substituição dos fusíveis
Caso um fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir um fusível:
(1) Remover os bancos e o compartimento
de armazenamento estanque amovível.
(Ver os procedimentos de remoção e
instalação dos bancos na página 46 e as
informações sobre o compartimento de
armazenamento estanque amovível na
página 51.)
1Cabo auxiliar positivo (+)
2Bateria auxiliar
3Cabo auxiliar negativo (–)
4Suporte do motor
3
421
1Fusível em condições
2Fusível queimado
1Fusível em condições
2Fusível queimado
2 1
2 1
UF4E71P0.book Page 103 Tuesday, June 14, 2016 10:16 AM

Recuperação de anomalias
104

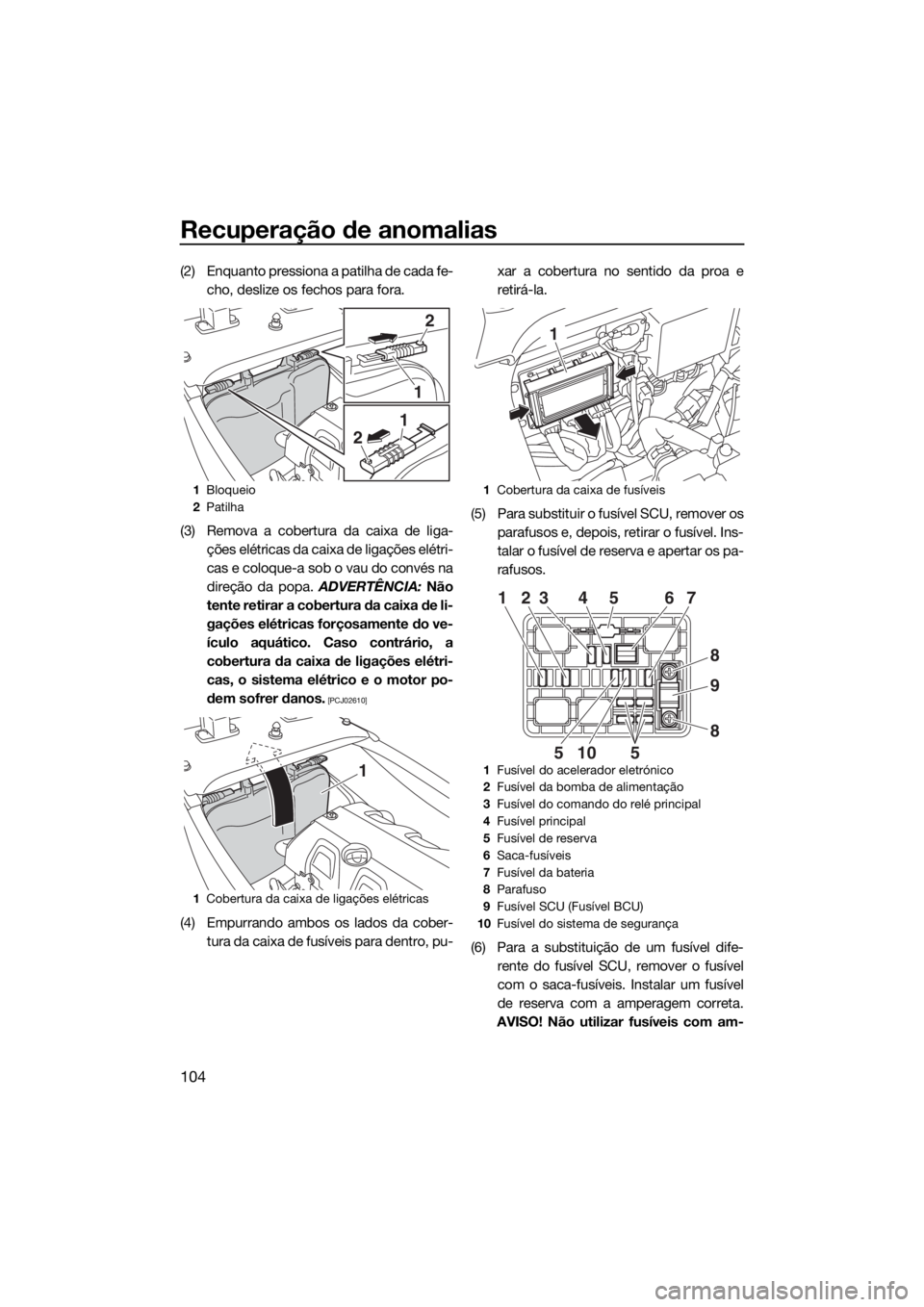

(2) Enquanto pressiona a patilha de cada fe-
cho, deslize os fechos para fora.
(3) Remova a cobertura da caixa de liga-
ções elétricas da caixa de ligações elétri-
cas e coloque-a sob o vau do convés na
direção da popa. ADVERTÊNCIA: Não
tente retirar a cobertura da caixa de li-
gações elétricas forçosamente do ve-
ículo aquático. Caso contrário, a
cobertura da caixa de ligações elétri-
cas, o sistema elétrico e o motor po-
dem sofrer danos.
[PCJ02610]
(4) Empurrando ambos os lados da cober-
tura da caixa de fusíveis para dentro, pu-xar a cobertura no sentido da proa e
retirá-la.
(5) Para substituir o fusível SCU, remover os
parafusos e, depois, retirar o fusível. Ins-
talar o fusível de reserva e apertar os pa-
rafusos.
(6) Para a substituição de um fusível dife-
rente do fusível SCU, remover o fusível
com o saca-fusíveis. Instalar um fusível
de reserva com a amperagem correta.
AVISO! Não utilizar fusíveis com am-
1Bloqueio
2Patilha
1Cobertura da caixa de ligações elétricas
1
2
1
2
1
1Cobertura da caixa de fusíveis
1Fusível do acelerador eletrónico
2Fusível da bomba de alimentação
3Fusível do comando do relé principal
4Fusível principal
5Fusível de reserva
6Saca-fusíveis
7Fusível da bateria
8Parafuso
9Fusível SCU (Fusível BCU)
10Fusível do sistema de segurança
1
1
5 23 4 5 6 7
8
9
8
10
5
UF4E71P0.book Page 104 Tuesday, June 14, 2016 10:16 AM

Recuperação de anomalias
105
peragem diferente da recomendada.
A substituição por um fusível de capa-
cidade incorrecta pode provocar da-
nos graves no sistema eléctrico e um
possível incêndio.
[PWJ00803]
(7) Instalar firmemente a cobertura da caixa
de fusíveis na posição original.
(8) Instalar firmemente a cobertura da caixa
de ligações elétricas na posição original.
(9) Recoloque os fechos nas respetivas po-
sições originais para fechar firmemente a
cobertura da caixa de ligações elétricas.
(10) Instalar firmemente o compartimento de
armazenamento estanque amovível e os
bancos nas respetivas posições origi-
nais.
Caso o fusível volte a queimar imediatamen-
te, o sistema elétrico poderá ter um proble-
ma. Se isto se verificar, solicitar assistência a
um Concessionário Yamaha.
PJU34716Reboque do veículo
AVISO
PWJ00812
O operador da embarcação rebocadora
deve manter a velocidade mínima e evi-
tar tráfego ou obstáculos que possamcolocar em perigo o operador do veículo
aquático.
O cabo de reboque deve ser suficiente-
mente longo para que o veículo aquáti-
co não colida com a embarcação
rebocadora em caso de abrandamento.
Se o veículo deixar de funcionar na água,
pode ser rebocado para terra.
Para rebocar o veículo:
Utilizar um cabo de reboque que tenha três
vezes o comprimento combinado da embar-
cação rebocadora e do veículo aquático.
(1) Prender firmemente o cabo de reboque
ao olhal da proa do veículo aquático que
está a ser rebocado.
(2) Sentar-se com uma perna de cada lado
do banco e segurar firmemente no guia-
dor para equilibrar o veículo aquático.
ADVERTÊNCIA: A proa deve ser man-
tida acima da linha de água durante o
reboque; caso contrário, o comparti-
mento do motor pode ficar cheio de
água ou pode existir retorno de água
para o motor, provocando graves da-
nos no mesmo.
[PCJ01331]
Rebocar o veículo aquático a uma velocida-
de de 8 km/h (5 mph) ou inferior.
ADVERTÊNCIA: Rebocar o veículo a uma
velocidade de 8 km/h (5 mph) ou inferior;
caso contrário, o compartimento do mo- Amperagem do fusível:
Fusível do acelerador electrónico:
10 A
Fusível da bomba de alimentação:
10 A
Fusível do comando do relé principal:
10 A
Fusível principal:
20 A
Fusível da bateria:
30 A
Fusível SCU:
50 A
Fusível do sistema de segurança:
3 A

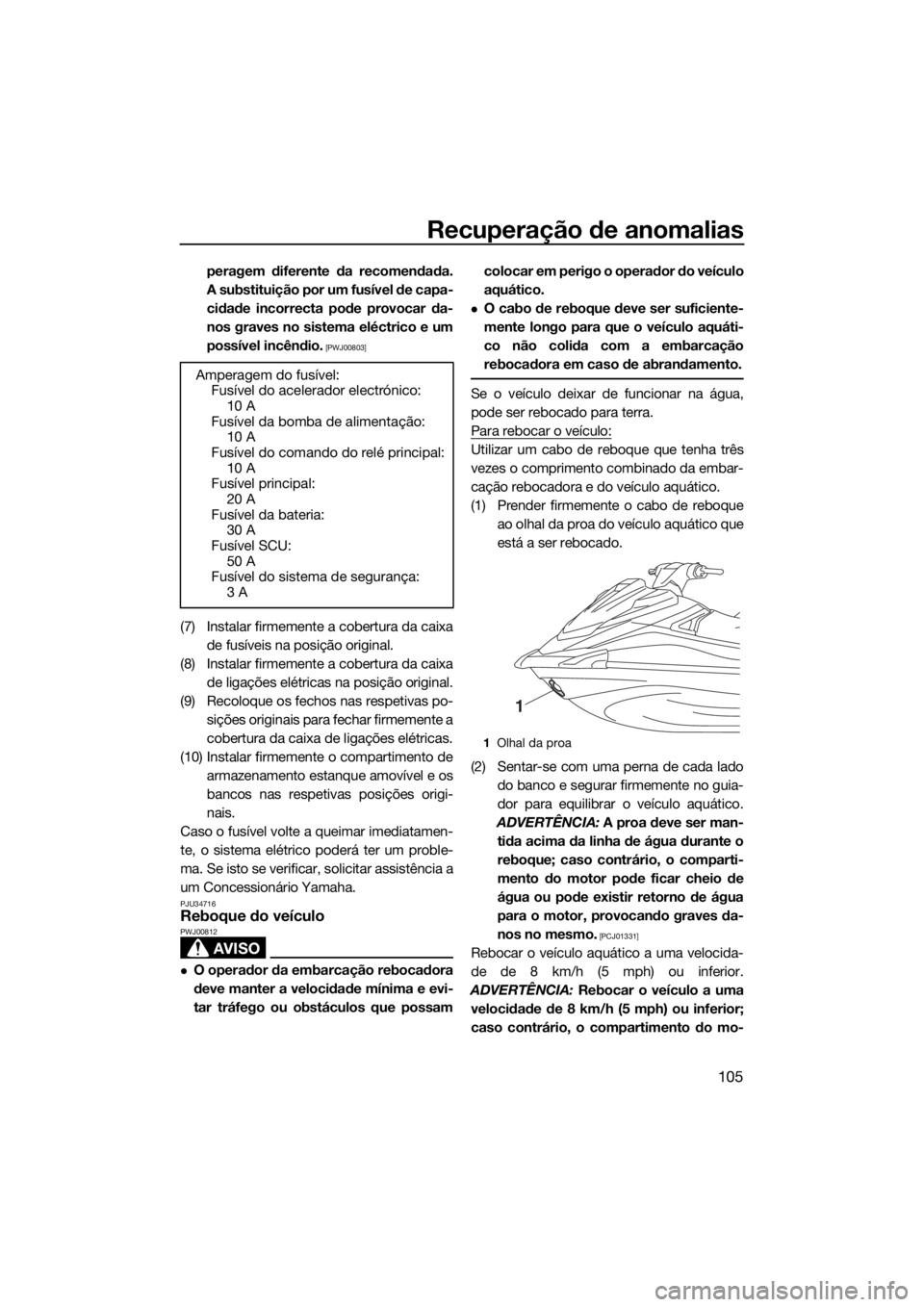

1Olhal da proa
1
UF4E71P0.book Page 105 Tuesday, June 14, 2016 10:16 AM

Recuperação de anomalias
106
tor pode ficar cheio de água ou pode exis-
tir retorno de água para o motor,
provocando graves danos no mesmo.
[PCJ01322]
PJU36156
Veículo submerso
Se o veículo estiver submerso ou cheio de
água, drenar a água do porão do comparti-
mento do motor. Em seguida, solicitar assis-
tência a um Concessionário Yamaha o mais
brevemente possível.
Se o veículo estiver submerso:
(1) Retirar o veículo da água e drenar a água
dos compartimentos de armazenamen-
to. (Ver as informações sobre a drena-
gem dos compartimentos de
armazenamento na página 49.)
(2) Drenar a água do porão do comparti-
mento do motor. (Ver as informações so-
bre a drenagem da água do porão na
página 57.)
(3) Solicitar assistência a um Concessioná-
rio Yamaha o mais brevemente possível.
ADVERTÊNCIA: O veículo aquático
deverá ser inspecionado por um Con-
cessionário Yamaha. Caso contrário,
poderão ocorrer danos graves no mo-
tor.
[PCJ00792]
UF4E71P0.book Page 106 Tuesday, June 14, 2016 10:16 AM

107
Índice remissivo
A
Abandono do veículo ............................... 75
Abicagem e atracação do veículo............ 84
Acelerador, comando do ......................... 29
Água do porão, drenagem ....................... 57
Água do porão, drenagem em terra......... 57
Água do porão, drenagem na água ......... 58
Apoio a cruzeiro ....................................... 38
Após a remoção do veículo da água ....... 84
Aprendizagem da operação do veículo ... 72
Armazenamento, compartimentos de...... 49
Armazenamento por um longo período ... 89
Arranque do motor na água ..................... 73
Arranque, interruptor de........................... 28
Aviso da pressão do óleo ........................ 43
Aviso de nível de combustível baixo........ 43
Aviso de sobreaquecimento do motor..... 43
Aviso de verificação do motor ................. 44
B
Bancos ..................................................... 46
Bateria, ligação de cabo auxiliar à ......... 103
C
Cabos auxiliares, ligação dos ................ 103
Cobertura do motor, remoção e
instalação da ........................................ 91
Colocação do veículo na água ................ 73
Comando RiDE ........................................ 29
Combustível ............................................. 53
Combustível, indicador do nível de ......... 42
Combustível, requisitos de ...................... 53
Compartimento de armazenamento
estanque amovível ................................ 51
Componentes principais, localização
dos ........................................................ 22
Condução, limitações durante a .............. 10
Condução, posição de............................. 73
Conta-horas ............................................. 44
Conta-rotações ........................................ 41
Corrosão, tratamento contra a................. 90
Cuidados com a bateria........................... 86
Cuidados pós-operação .......................... 85
Cunho ...................................................... 48
D
Degrau de embarque ............................... 47
Diagnóstico de anomalias........................ 97Diagnóstico de anomalias, tabela de ....... 97
E
Embarque com passageiro(s) .................. 80
Embarque e início da marcha a partir
de uma doca ......................................... 83
Embarque no veículo ............................... 79
Embarque sozinho ................................... 79
Emergência, procedimentos de ............. 101
Equipamento ............................................ 46
Etiquetas de aviso ...................................... 5
Etiquetas importantes ................................ 4
Etiquetas, outras ........................................ 8
F
Fabrico, etiqueta com a data ..................... 2
Familiarização com o veículo ................... 72
Fazer subir o deflector de marcha à
ré ......................................................... 102
Funções de operação do veículo
aquático ................................................ 32
Fusíveis, substituição dos ...................... 103
G
Glossário do veículo aquático.................. 21
Governo, sistema de ................................ 30
I
Identificação, números de.......................... 1
Indicador do seletor do sentido de
marcha .................................................. 42
Início da marcha....................................... 82
Início da marcha a partir de um
reboque ................................................ 82
J
Jato, limpeza da turbina e da tomada
do ........................................................ 101
Jogo de ferramentas ................................ 91
L
Lavagem das condutas (passagens)
da água de refrigeração........................ 85
Limitações dos operadores do veículo
aquático .................................................. 9
Limpeza.................................................... 89
Limpeza do veículo .................................. 86
Lista de verificações pré-operação.......... 61
Lubrificação ............................................. 89
M
Manutenção ............................................. 91
UF4E71P0.book Page 107 Tuesday, June 14, 2016 10:16 AM

Índice remissivo
108
Modelo, informações sobre o .................... 2
Modo de baixas rotações ........................ 35
Modo de velocidade reduzida ................. 36
Motor, interruptor de paragem de
emergência do ...................................... 28
Motor, interruptor de paragem do ........... 28
Motor, número de série do ........................ 1
Motor, óleo do.......................................... 56
Motor, rodagem do .................................. 60
Multifunções, centro de informações ...... 40
N
Número de Identificação do Veículo
(CIN) ........................................................ 1
O
Óleo do motor e filtro de óleo .................. 95
Óleo do motor, requisitos do ................... 56
Operação do veículo aquático ................. 72
Operação em áreas com muitas algas .... 84
Operação, requisitos de........................... 12
P
Paragem do motor ................................... 74
Paragem do veículo ................................. 77
Pega manual ............................................ 47
Perigo, informações de ............................ 15
Periódica, tabela de manutenção ............ 93
Placa do fabricante .................................... 2
Popa, olhais da ........................................ 48
Porta-luvas ............................................... 50
Pré-operação, pontos de verificação ...... 63
Principal, Número de Identificação
(PRI-ID) ................................................... 1
Proa, compartimento de armazenamento
na .......................................................... 49
Proa, olhal da ........................................... 48
Purgador de água .................................... 31
R
Reboque do veículo ............................... 105
Recomendado, equipamento .................. 15
S
Saída piloto da água de refrigeração ....... 30
Segurança na navegação, regras de ....... 19
Sistema de Segurança Yamaha............... 27
Sistema de Segurança Yamaha,
definições do ........................................ 27Sistema do seletor do sentido de
marcha .................................................. 32
Submerso, veículo ................................. 106
Suporte e cobertura do extintor de
incêndios .............................................. 51
T
Transmissor do controlo remoto.............. 26
Transporte num reboque ......................... 59
U
Utilização do veículo aquático ................. 75
Utilização responsável do veículo............ 20
Utilizar o veículo aquático em marcha à
ré ou em ponto-morto .......................... 78
V
Veículo aquático, funções de controlo
do .......................................................... 26
Veículo, características do ....................... 16
Veículo, modos de funcionamento do ..... 35
Velocímetro .............................................. 40
Verificação da água do porão .................. 64
Verificação da saída piloto da água de
refrigeração........................................... 69
Verificação do bloco motor ...................... 64
Verificação do cabo de paragem de
emergência ........................................... 67
Verificação do capot ................................ 69
Verificação do casco e convés ................ 68
Verificação do centro de informações
multifunções ......................................... 69
Verificação do compartimento do
motor .................................................... 63
Verificação do equipamento de
segurança ............................................. 68
Verificação do extintor de incêndios........ 68
Verificação do nível de combustível ........ 63
Verificação do nível do óleo do motor ..... 64
Verificação do purgador de água............. 64
Verificação do ralenti do motor ................ 70
Verificação do sistema do seletor do
sentido de marcha ................................ 70
Verificação do transmissor do controlo
remoto .................................................. 66
Verificação dos bujões de drenagem da
popa...................................................... 68
Verificação dos interruptores ................... 67
UF4E71P0.book Page 108 Tuesday, June 14, 2016 10:16 AM

Índice remissivo
109
Verificações da bateria ............................ 64
Verificações da tomada do jato ............... 68
Verificações do comando do
acelerador ............................................. 66
Verificações do comando RiDE ............... 66
Verificações do compartimento de
armazenamento .................................... 67
Verificações do sistema de
alimentação .......................................... 63
Verificações do sistema de governo ........ 65
Verificações do suporte, da cobertura e
da banda de fixação do extintor de
incêndios .............................................. 68
Verificações posteriores ao
lançamento ........................................... 69
Verificações prévias ao lançamento ........ 63
Verificar a tubeira do jato e o deflector
de marcha à ré...................................... 68
Virado de quilha, veículo .......................... 83
Viragem do veículo .................................. 75
Visor de informações ............................... 40
Voltímetro ................................................. 45
W
Wakeboard e esqui aquático ................... 17
UF4E71P0.book Page 109 Tuesday, June 14, 2016 10:16 AM

Impresso nos E.U.A.
Julho 2016–0.1 × 1 CR
UF4E71P0.book Page 1 Tuesday, June 14, 2016 10:16 AM
