YAMAHA VX CRUISER HO 2017 Manuale de Empleo (in Spanish)

Cuidados y almacenamiento
83
agua salga fluidamente de la tobera de
propulsión.
(7) Deje el motor al ralentí durante unos 3
minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 6. ATENCIÓN:
No suministre agua a los conductos
de agua de refrigeración con el motor
parado. El agua podría pasar por el si-
lenciador al motor y provocar averías
graves en el mismo.
[SCJ00123]
(8) Cierre el grifo.
(9) Vacíe el agua que haya quedado en los
conductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(10) Pare el motor.
(11) Extraiga el adaptador de manguera, co-
loque la tapa de la toma y apriétela hasta
que deje de girar.
(12) Sujete bien el pañol estanco extraíble y
los asientos en sus posiciones origina-
les.
SJU33736Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en la
página 44 las instrucciones de desmon-
taje y montaje del asiento).
(2) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.ATENCIÓN: No utilice agua a presión
para enjuagar el motor o la cámara del
motor, ya que pueden producirse ave-
rías graves.
[SCJ00572]
(3) Achique el agua de la cámara del motor.
(Consulte en la página 55 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor
con un trapo seco.
(5) Lave el casco, la cubierta y la bomba de
chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba
de chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo
y goma, como las juntas de los asientos
y de la cámara del motor, con un protec-
tor de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe
las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque
completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio-
nes originales.
SJU33688Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00792
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
UF4E71S0.book Page 83 Tuesday, June 14, 2016 10:34 AM

Cuidados y almacenamiento
84
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de la
batería.
(2) Desconecte el cable positivo (+) de la ba-
tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y
saque la batería de la moto de agua.
Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Asegúrese de que el tubo del respiradero
no esté atascado ni dañado.
Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
ATENCIÓN: Utilice únicamente agua des-
tilada para rellenar la batería, pues de lo
contrario la vida útil de esta podría acor-
tarse.
[SCJ00242]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y
la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan
al comprobador y al cargador de la batería
que utilice. ATENCIÓN: No trate de cargar
la batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00252]
1Terminal negativo de la batería (–): cable
negro
2Correa de la batería
3Terminal positivo de la batería (+): cable
rojo
4Tubo respiradero
12
3
4
1Marca de nivel máximo
2Marca de nivel mínimo
UF4E71S0.book Page 84 Tuesday, June 14, 2016 10:34 AM

Cuidados y almacenamiento
85
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-
ce.
(2) Si los terminales de la batería están su-
cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa hidrófuga a los terminales
de la batería.
(4) Almacene la batería en un lugar fresco y
seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable.Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería
(rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate-
ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería.
¡ADVERTENCIA! Podría producirse un
incendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje-
ta.
1Correa de la batería
1Terminal de la batería
Grasa hidrófuga recomendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4E71S0.book Page 85 Tuesday, June 14, 2016 10:34 AM

Cuidados y almacenamiento
86
SJU33493
Almacenamiento prolongado
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-
ción. (Consulte en la página 82 la infor-
m ac i ó n r e la t i va al l a va do co n a g u a de l o s
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en la
página 83 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU43661Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y rocíe
con un antioxidante la parte situada entre elcable interior y el exterior para lubricarlos y
eliminar cualquier humedad y suciedad.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable de la dirección (extremo de la tobera
de propulsión)
Varilla del inversor (extremo de la compuer-
ta de inversión)
SJU40812Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que
compruebe la oxidación de los componentes
internos del motor.Grasa hidrófuga recomendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF4E71S0.book Page 86 Tuesday, June 14, 2016 10:34 AM

Mantenimiento
87
SJU33769
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad consti-
tuye una obligación del propietario de la
moto de agua. Se debe realizar un manteni-
miento adecuado para que las emisiones del
escape y el nivel de ruido permanezcan den-
tro de los límites reglamentarios. En las pági-
nas siguientes se explican los puntos más
importantes de la moto de agua que se de-
ben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no
son cualitativamente equivalentes a las pie-
zas originales Yamaha no están cubiertas por
la garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de en-
cendido por chispa. Las reparaciones en
garantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00312
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33803Caja de herramientas
Con esta moto de agua se incluye una caja
de herramientas. Coloque la caja de herra-
mientas en una bolsa impermeable y llévela
siempre que use la embarcación.
SJU42021Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en la
página 44 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1Bolsa de herramientas
2Destornillador
3Adaptador de manguera de jardinería
4Llave de tubo de 10/12 mm
5Alicates
6Llave abierta de 10/12 mm
1Tornillo de la tapa del motor
1
UF4E71S0.book Page 87 Tuesday, June 14, 2016 10:34 AM

Mantenimiento
88
(3) Levante la tapa del motor para desmon-
tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del m otor en su po sició n
original y presiónela.
(2) Coloque los tornillos de la tapa del motor
y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio-
nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 N·m (0.46 kgf·m, 3.3 lb·ft)
1
UF4E71S0.book Page 88 Tuesday, June 14, 2016 10:34 AM

Mantenimiento
89
SJU43101Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “√” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na
10 horas50 horas
o 12
meses
*1100 ho-
ras o 12
meses
*1200 ho-
ras o 24
meses
*1
Conducto de com-
bustibleComprobar los tubos de
combustible y las abraza-
deras√—
Tapón de llenado de
combustible/sepa-
rador de aguaComprobar si las juntas
tóricas están agrietadas o
deformadas√—
Depósito de com-
bustibleComprobar la instalación
y las correas√—
Filtro de la toma de
aguaComprobar si está obs-
truido o dañado√—
Tubos del agua de
refrigeraciónComprobar si hay daños o
fugas y comprobar las
abrazaderas√—
Aceite del motorCambiar√√91
Filtro de aceiteCambiar√91
Caja intermediaEngrasar√—
BujíasComprobar√√—
BateríaComprobar el estado de
carga, los terminales, las
correas y el tubo respira-
dero√—
Cables de la bateríaComprobar los terminales√—
Elemento principal
de la direcciónComprobar funcionamien-
to y si está aflojado√√—
Cable de la direc-
ciónComprobar el exterior y
las conexiones, engrasar√—
Varilla del inversor y
compuerta de inver-
siónComprobar el exterior y
las conexiones, engrasar√—
Elemento del filtro
de aireComprobar si hay daños y
suciedad√—
Tubos de admisión
de aireComprobar si están daña-
dos y comprobar las abra-
zaderas√
—
UF4E71S0.book Page 89 Tuesday, June 14, 2016 10:34 AM

Mantenimiento
90
*1: lo que se cumpla primero.
*2: comprobar cada 200 horas.
Realizar las comprobaciones previas a la navegación y las comprobaciones posteriores a la
navegación antes de realizar el mantenimiento periódico.
Cuerpo de maripo-
sasLubricar las válvulas de
mariposa√—
Sistema de escapeComprobar si hay fugas
del escape, comprobar
tubos y abrazaderas√—
Tubo respiraderoComprobar el tubo respi-
radero y las abrazaderas√—
RotorComprobar si está dobla-
do, dañado, y si hay ma-
teriales extraños√—
Tobera de propul-
siónComprobar el movimien-
to y lubricar√—
Sistema de vacío de
la sentinaComprobar si los tubos
están obstruidos o daña-
dos, comprobar las abra-
zaderas, limpiar el filtro de
la sentina√—
Tapones de achi-
que de popaComprobar las juntas tóri-
cas√—
ÁnodoComprobar la existencia
de corrosión y limpiar√ *2 —
Holgura de válvulasComprobar y ajustar√ *2 —
Acoplamiento de
gomaComprobar grietas, mues-
cas, aflojamiento y ruidos√—
Bancada del motorComprobar la existencia
de daños y desconchones√— Elemento OperaciónInicial Posteriormente, cada
Pági-
na
10 horas50 horas
o 12
meses
*1100 ho-
ras o 12
meses
*1200 ho-
ras o 24
meses
*1
UF4E71S0.book Page 90 Tuesday, June 14, 2016 10:34 AM

Mantenimiento
91

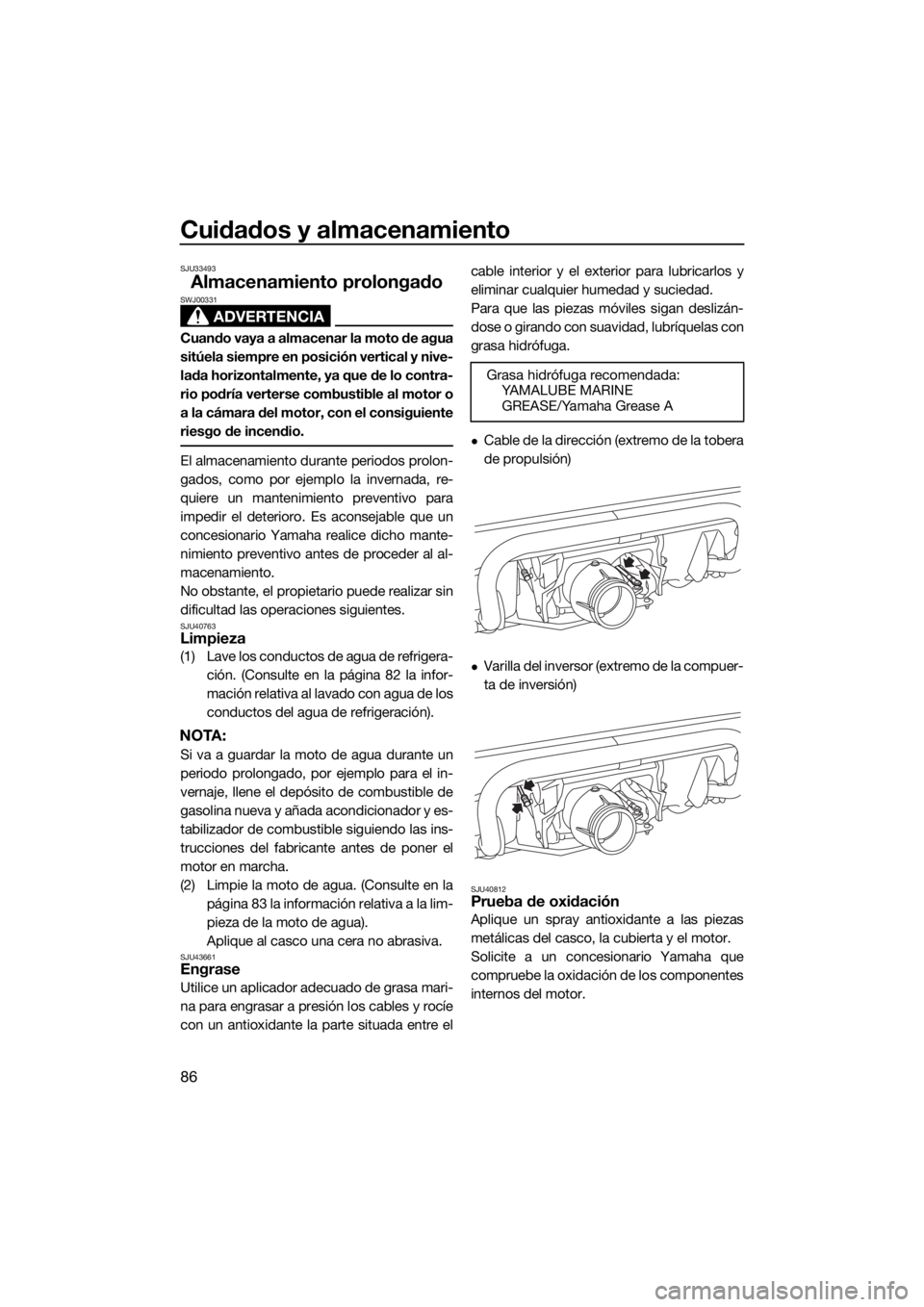

SJU36943Aceite del motor y filtro
ADVERTENCIA
SWJ00341
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contac-
to del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00992
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea ex-
cesiva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
UF4E71S0.book Page 91 Tuesday, June 14, 2016 10:34 AM

Especificaciones
92
SJU34543
Especificaciones
Capacidad de la moto de agua:
Personas a bordo (máximo):
3 persona
Máxima capacidad de carga:
240 kg (530 lb)
Dimensiones y peso:
Eslora:
3350 mm (131.9 in)
Manga:
1220 mm (48.0 in)
Puntal:
1190 mm (46.9 in)
Peso en seco:
348 kg (767 lb)
Rendimiento:
Potencia máxima (de acuerdo con ISO
8665/SAE J1228):
132.4 kW a 7600 r/min
Consumo máximo de combustible:
48.5 L/h (12.8 US gal/h, 10.7 Imp.gal/h)
Autonomía a pleno gas:
1.44 hora
Régimen mínimo:
1300 ±100 r/min
Motor:
Tipo de motor:
DOHC de 4 tiempos refrigerado por líquido
Número de cilindros:
4
Cilindrada:
1812 cm3
Diámetro x carrera:
86.0 × 78.0 mm (3.39 × 3.07 in)
Relación de compresión:
11.0 : 1
Holgura de las válvulas (en frío) (admisión):
0.14–0.23 mm (0.0055–0.0091 in)
Holgura de las válvulas (en frío) (escape):
0.28–0.37 mm (0.0110–0.0146 in)
Sistema de engrase:
Colector de aceite de lubricante en el cárter
Sistema de refrigeración:
Agua
Sistema de arranque:
Eléctrico
Sistema de encendido:
T.C.I.Bujía (NGK):
LFR6A
Distancia entre electrodos:
0.8–0.9 mm (0.031–0.035 in)
Capacidad de la batería:
12 V, 19 Ah
Sistema de carga:
Magneto del volante
Grupo propulsor:
Sistema de propulsión:
Bomba de chorro
Tipo de bomba de chorro:
Flujo axial, una etapa
Giro del rotor:
En sentido contrario a las agujas del reloj
Ángulo de la tobera de propulsión:
24+24 °
Combustible y aceite:
Combustible recomendado:
Gasolina normal sin plomo
Índice de octano mínimo (PON):
86
Índice de octano mínimo (RON):
90
Aceite de motor recomendado:
YAMALUBE 4W o aceite para motores de 4
tiempos
Tipo de aceite de motor recomendado SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Grado del aceite de motor recomendado API:
API SE, SF, SG, SH, SJ, SL
Capacidad total del depósito de combustible:
70 L (18.5 US gal, 15.4 Imp.gal)
Cantidad de aceite del motor (con sustitución
del filtro de aceite):
3.6 L (3.81 US qt, 3.17 Imp.qt)
Cantidad de aceite del motor (sin sustitución del
filtro de aceite):
3.5 L (3.70 US qt, 3.08 Imp.qt)
Cantidad total de aceite del motor:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF4E71S0.book Page 92 Tuesday, June 14, 2016 10:34 AM
