YAMAHA VX CRUISER HO 2017 Manuale de Empleo (in Spanish)

Utilización de la moto de agua
33
NOTA:
Si aprieta la manilla RiDE mientras está apre-
tando la manilla del acelerador, la moto de
agua disminuye la velocidad y, después de
detenerse, retrocede.
Para pasar de punto muerto a marcha avan-
te:
(1) Suelte la manilla del acelerador.
(2) Apriete ligeramente la manilla RiDE y
suéltela. Se muestra la indicación “N”
(punto muerto).
NOTA:
Si mantiene apretada la manilla RiDE, la com-
puerta de inversión se sitúa en la posición de
marcha atrás.
SJU40001
Modos de funcionamiento de la
moto de agua
SJU36787Función de régimen bajo de RPM
La función de régimen bajo de RPM limita el
régimen máximo del motor a aproximada-
mente el 70% de este en funcionamiento
normal.
La función de régimen bajo de RPM sola-
mente se puede activar y desactivar con el
mando a distancia que se suministra con
esta moto de agua. (Consulte en la página 25
las instrucciones del mando a distancia).
NOTA:
La función L-MODE sólo se puede seleccio-
nar cuando el motor está parado y el sistema
de seguridad Yamaha está en posición de
desbloqueo.
Activación y la desactivación del L-MODE
La activación de la función L-MODE se con-
firma mediante el número de pitidos cuando
se acciona el mando a distancia, y mediante
la luz indicadora “L-MODE” en el centro de
información multifunción. (Consulte en la pá-
gina 38 la información relativa al centro de in-
formación multifunción).

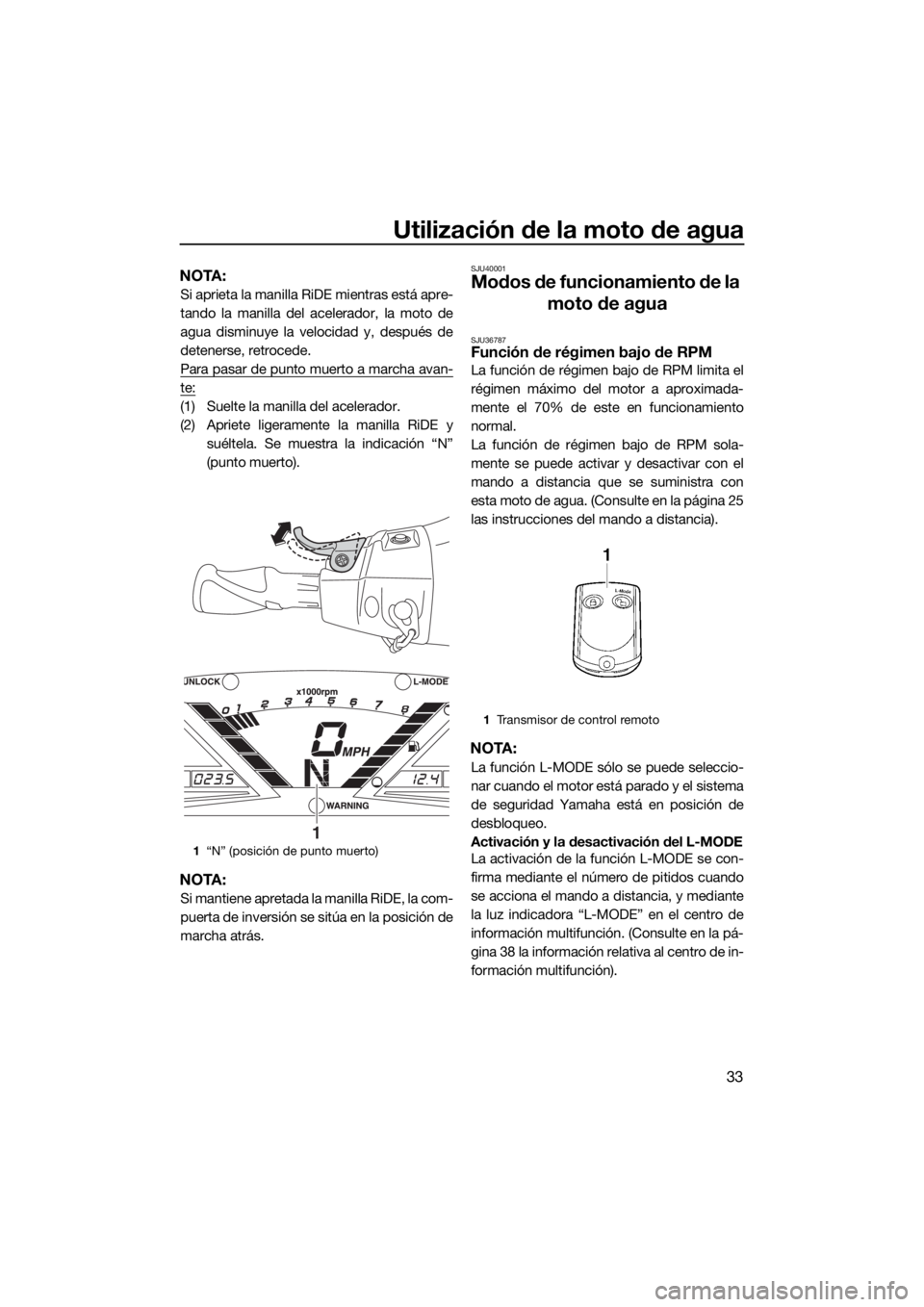

1“N” (posición de punto muerto)
1
1Transmisor de control remoto
UF4E71S0.book Page 33 Tuesday, June 14, 2016 10:34 AM

Utilización de la moto de agua
34
NOTA:
Si el mando a distancia se acciona mientras
el centro de información multifunción se en-
cuentra en estado de espera, el centro realiza
la operación inicial y luego tiene efecto la se-
lección.
Para activar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena tres veces y
la luz indicadora “UNLOCK” parpadea tres
veces y luego se enciende, la luz indicadora
“L-MODE” se enciende y la función de régi-
men bajo de RPM queda activada.
NOTA:
Si la función de régimen bajo de RPM se ac-
tiva inmediatamente después de que la pan-
talla de información se apague, la luz
indicadora “L-MODE” no se encenderá. Laluz indicadora “L-MODE” se enciende cuan-
do se pone en marcha el motor.
Para desactivar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena dos veces y
la luz indicadora “UNLOCK” parpadea dos
veces y luego se enciende, la luz indicadora
“L-MODE” se apaga y la función de régimen
bajo de RPM queda desactivada. Cuando la
función de régimen bajo de RPM está desac-
tivada, la moto de agua vuelve el modo nor-
mal de funcionamiento.
SJU42484Función de marcha lenta
La función de marcha lenta mantiene un régi-
men del motor fijo para navegar a baja velo-
cidad. Esta función se puede utilizar
Número de
pitidosFuncionamiento
de la función de
régimen bajo de
RPM (L-MODE)Luz indi-
cadora “L-
MODE”
ActivadaSe en-
ciende
Desactivada Se apaga
1Botón “L-Mode” (desbloqueo)
1Luz indicadora “UNLOCK”
2Luz indicadora “L-MODE”
L-Mode1
12
UF4E71S0.book Page 34 Tuesday, June 14, 2016 10:34 AM

Utilización de la moto de agua
35
solamente en marcha avante o en punto
muerto.
NOTA:
La función de marcha lenta sólo puede ac-
tivarse una vez transcurridos 5 segundos
desde la puesta en marcha del motor.
Si se activa la función de marcha lenta con
la moto de agua en punto muerto, la com-
puerta de inversión se desplaza a la posi-
ción de marcha avante.
Activación y desactivación de la función
de marcha lenta
La activación de la función de marcha lenta
podrá confirmarlo por el número de pitidos
que escuche al pulsar el interruptor “NO-
WAKE MODE” y por la visualización del velo-
címetro digital del centro de información mul-
tifunción. (Consulte en la página 38 la
información relativa al centro de información
multifunción).
NOTA:
Los pitidos y el parpadeo de la visualización
del velocímetro digital indican también la ac-
tivación de la función de velocidad de cruce-
ro. (Consulte en la página 36 la información
relativa a la función de velocidad de crucero).

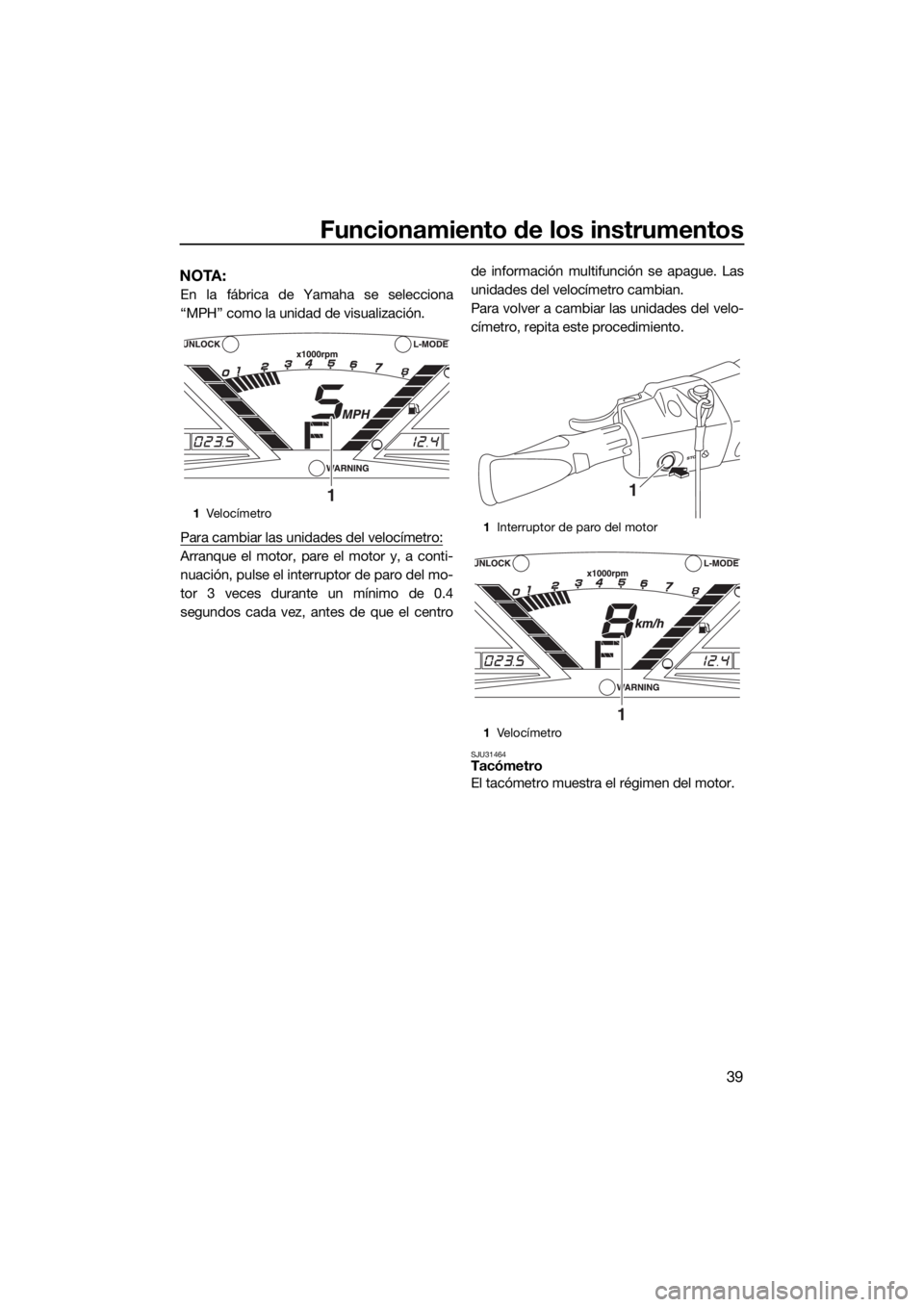

Activación de la función de marcha lenta:
(1) Suelte la manilla del acelerador y deje
que el motor se ponga al ralentí.
(2) Mantenga pulsado el interruptor de mar-
cha lenta “NO-WAKE MODE”. Cuando el
zumbador suena brevemente tres vecesy el número “8” (cuando está selecciona-
da la indicación en kilómetros) o el nú-
mero “5” (cuando está seleccionada la
indicación en millas) comienza a parpa-
dear en la visualización del velocímetro
digital, se activa la función de marcha
lenta. Mantenga la manilla del acelerador
en posición de punto muerto (ralentí)
cuando esté activada la función de mar-
cha lenta.
NOTA:
La visualización del velocímetro digital par-
padea de forma continua mientras está acti-
vada la función de marcha lenta.
Desactivación de la función de marcha lenta:
Realice una de las operaciones siguientes.
Cuando se desactiva la función de marcha
lenta, el zumbador suena brevemente dos
Número
de pitidosEstado de la función
de marcha lentaIndicación
del velocí-
metro digi-
tal
ActivadaComienza
a parpa-
dear
DesactivadaDeja de
parpadear

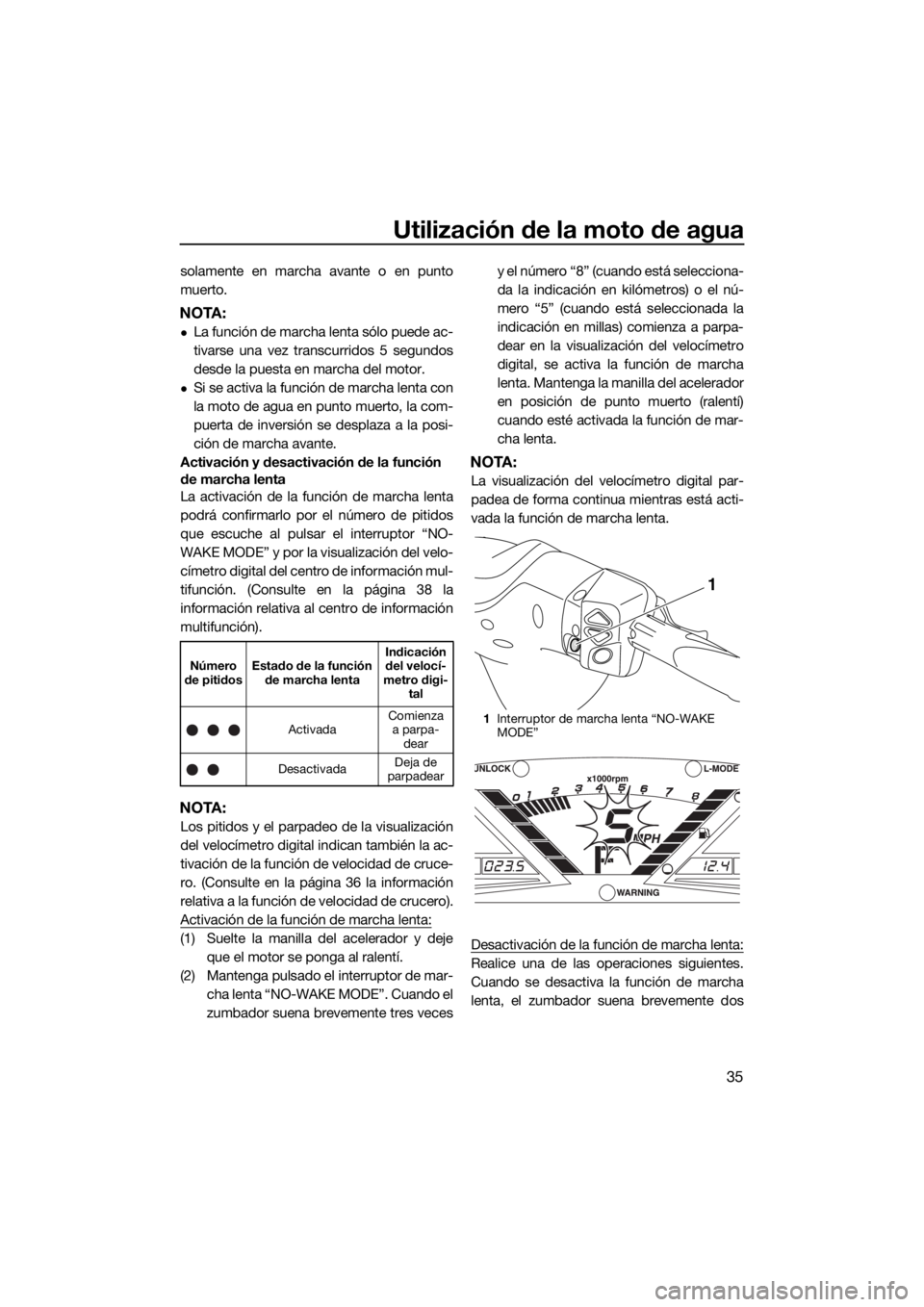

1Interruptor de marcha lenta “NO-WAKE
MODE”
1
UF4E71S0.book Page 35 Tuesday, June 14, 2016 10:34 AM

Utilización de la moto de agua
36
veces y la indicación del velocímetro digital
deja de parpadear.
Pulse el interruptor de marcha lenta “NO-
WAKE MODE”.
Apriete la manilla del acelerador.
Apriete la manilla RiDE.
NOTA:
Asimismo, la función de marcha lenta se des-
activa cuando se para el motor.
SJU37028Función de velocidad de crucero
La función de velocidad de crucero mantiene
el régimen del motor dentro de unos márge-
nes fijos durante la navegación.
NOTA:
La función de velocidad de crucero solo se
puede ajustar entre 3000 r/min y 7000
r/min aproximadamente.
La función de velocidad de crucero no se
puede activar cuando está activada la fun-
ción de régimen bajo de RPM. (Consulte en
la página 33 las instrucciones de activación
de la función de régimen bajo de RPM).
Activación y desactivación de la función
de velocidad de crucero
La activación de la función de velocidad de
crucero podrá confirmarla por el número de
pitidos emitidos al pulsar el interruptor “SET”,
el interruptor arriba o abajo de la función de
velocidad de crucero, y por la indicación del
velocímetro digital del centro de información
multifunción. (Consulte en la página 38 la in-
formación relativa al centro de información
multifunción).
NOTA:
Los pitidos y el parpadeo de la visualización
del velocímetro digital indican también la ac-
tivación de la función de marcha lenta. (Con-
sulte en la página 34 la información relativa a
la función de marcha lenta).
Activación de la función de velocidad de cru-
cero:
(1) Accione la manilla del acelerador hasta
alcanzar el régimen del motor que desee.
(2) Cuando el motor haya alcanzado el régi-
men deseado, pulse el interruptor “SET”.
Cuando el zumbador suena brevemente
tres veces y la visualización del velocí-
metro digital comienza a parpadear, se
activa la función de velocidad de cruce-
ro. Cuando la función de velocidad de
crucero está activada, apriete suave-
mente la manilla del acelerador más allá
de la posición en la que ajustó la función;
si suelta la manilla del acelerador la fun-
ción se desactivará.
NOTA:
La visualización del velocímetro digital par-
padea de forma continua mientras está acti-
vada la función de velocidad de crucero.
Antes de apretar la manilla del acelerador al
máximo, verifique que el zumbador haya so-
nado y que la visualización del velocímetro
digital esté parpadeando. Si la indicación del
Número
de pitidosFunción de velocidad
de cruceroIndicación
del velocí-
metro digi-
tal
ActivadaComienza
a parpa-
dear
DesactivadaDeja de
parpadear
El régimen del motor
fijado aumenta o dis-
minuyeSigue par-
padeando
UF4E71S0.book Page 36 Tuesday, June 14, 2016 10:34 AM

Utilización de la moto de agua
37
velocímetro no está parpadeando, la función
de velocidad de crucero no está activada y el
motor no responderá con normalidad al ace-
lerador.NOTA:
Una vez activada la función de velocidad de
crucero, el régimen del motor se puede incre-
mentar o reducir pulsando respectivamente
el interruptor arriba o el interruptor abajo.
Cada vez que se pulsa un interruptor, el zum-
bador suena brevemente una vez y el régi-
men del motor cambia. No obstante, el ajuste
se limita a un máximo de cinco incrementos
por encima o por debajo del ajuste inicial de
la función de velocidad de crucero.
Desactivación de la función de velocidad de
crucero:
Suelte la manilla del acelerador. Cuando se
desactiva la función de velocidad de crucero,
el zumbador suena brevemente dos veces y
la indicación del velocímetro digital deja de
parpadear.
NOTA:
Asimismo, la función de velocidad de crucero
se desactiva cuando se para el motor.

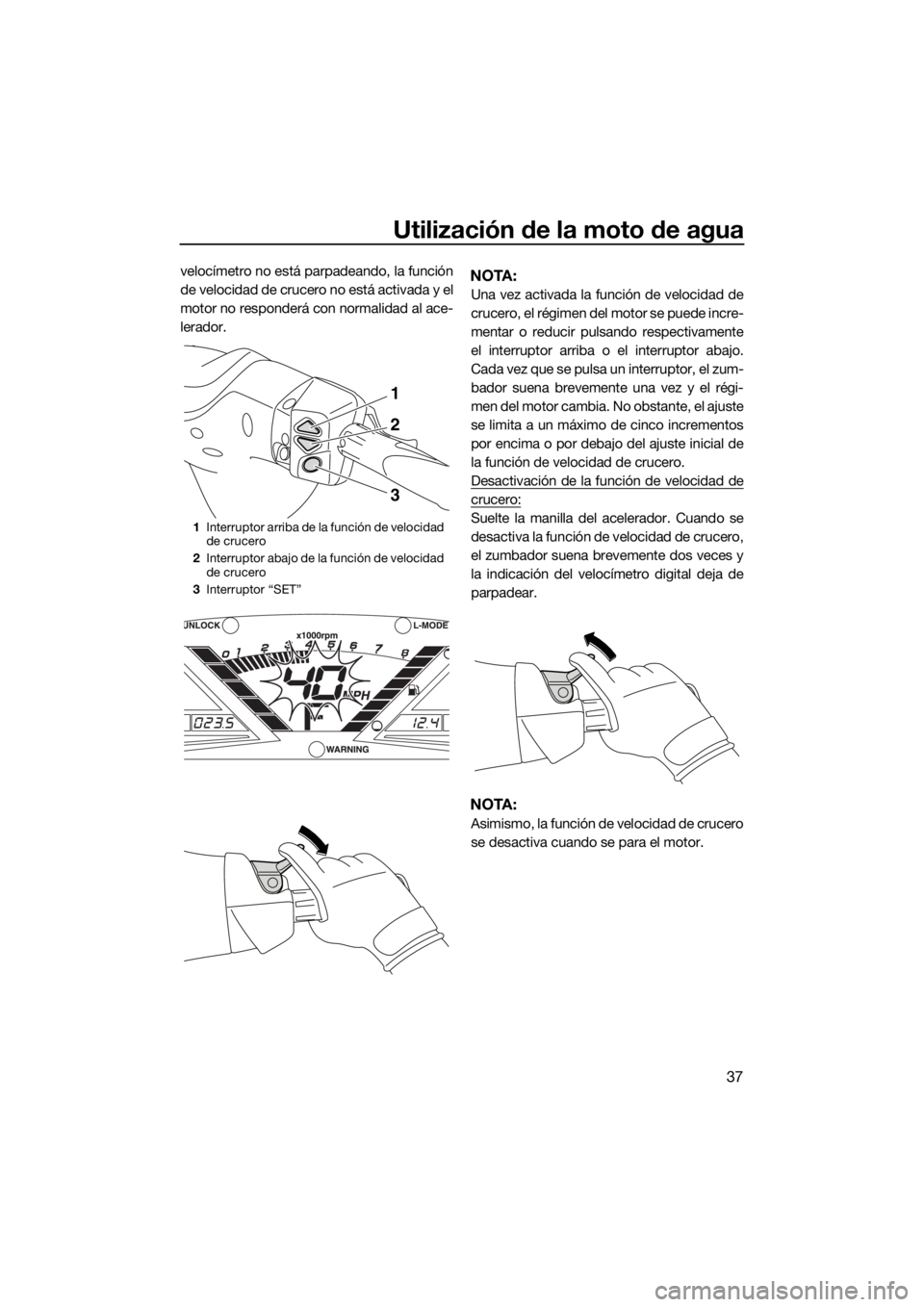

1Interruptor arriba de la función de velocidad
de crucero
2Interruptor abajo de la función de velocidad
de crucero
3Interruptor “SET”
1
2
3
UF4E71S0.book Page 37 Tuesday, June 14, 2016 10:34 AM

Funcionamiento de los instrumentos
38
SJU43760
Centro de información
multifunción
El centro de información multifunción mues-
tra información diversa sobre la moto de
agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando se activa el centro de información
multifunción, todos los segmentos del indica-
dor se encienden. Pasados 2 segundos se
apagan los indicadores de alarma en la pan-
talla de información y, seguidamente, el cen-
tro de información comienza a funcionar con
normalidad.
Si solamente se activa el centro de informa-
ción multifunción, la luz indicadora “WAR-
NING” parpadea una vez.
NOTA:
La luz indicadora “UNLOCK” también se en-
ciende como parte del funcionamiento inicial.
La luz indicadora “UNLOCK” se apaga cuan-
do se pone en marcha el motor.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal en 25 segundos
después de que se haya parado el motor, el
centro de información multifunción se apagay queda en estado de espera. Cuando se
vuelve a poner en marcha el motor, las indi-
caciones retornan al estado en que se en-
contraban antes de apagarse y el centro de
información comienza a funcionar con nor-
malidad.
SJU35027Pantalla de información
La pantalla de información muestra las con-
diciones de funcionamiento de la moto de
agua.
SJU43831Velocímetro
El velocímetro muestra la velocidad de la
moto de agua sobre el agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
“km/h” o en millas por hora “MPH”.
1Luz indicadora “UNLOCK”
2Pantalla de información
3Luz indicadora “L-MODE”
4Luz indicadora “WARNING”
123
4
1Ta c ó m e t r o
2Ve lo cí m e t ro
3Alarma de la presión de aceite
4Indicador de aviso de recalentamiento del
motor
5Alarma de fallo del motor
6Indicador del inversor
7Alarma de nivel de combustible
8Indicador de nivel de combustible
12
345768
UF4E71S0.book Page 38 Tuesday, June 14, 2016 10:34 AM

Funcionamiento de los instrumentos
39
NOTA:
En la fábrica de Yamaha se selecciona
“MPH” como la unidad de visualización.
Para cambiar las unidades del velocímetro:
Arranque el motor, pare el motor y, a conti-
nuación, pulse el interruptor de paro del mo-
tor 3 veces durante un mínimo de 0.4
segundos cada vez, antes de que el centrode información multifunción se apague. Las
unidades del velocímetro cambian.
Para volver a cambiar las unidades del velo-
címetro, repita este procedimiento.
SJU31464Tacómetro
El tacómetro muestra el régimen del motor.
1Vel o c í m e t ro
1
1Interruptor de paro del motor
1Ve lo cí m e t ro
1
1
UF4E71S0.book Page 39 Tuesday, June 14, 2016 10:34 AM

Funcionamiento de los instrumentos
40
Los números exteriores × 1000 r/min y los
segmentos del indicador muestran el régi-
men del motor.
SJU43890Indicador del inversor
Este indicador muestra la posición de la
compuerta de inversión: “F” (avante), “N”
(punto muerto) y “R” (atrás). (Consulte en lapágina 31 las instrucciones para invertir la
marcha).

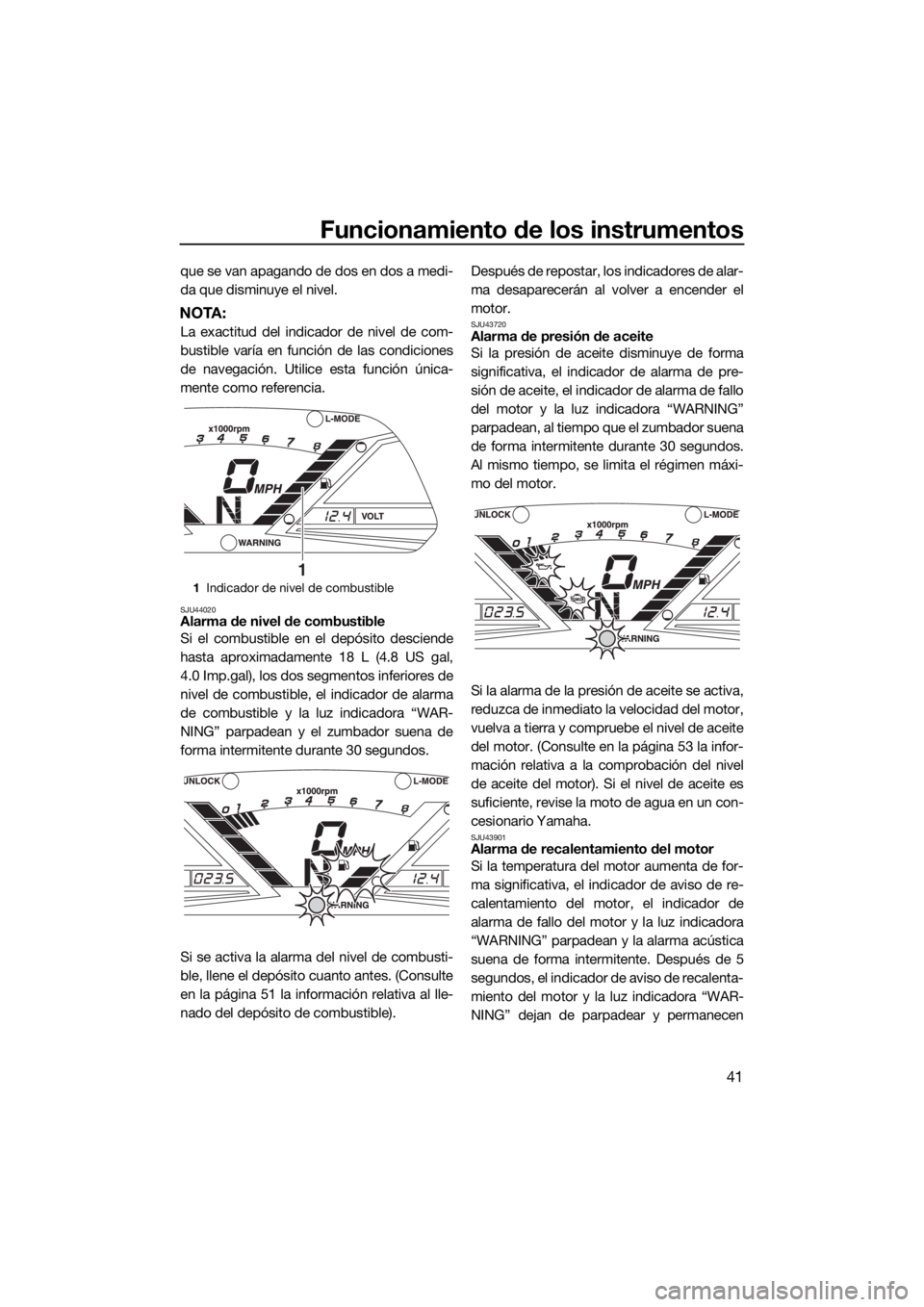

SJU31515Indicador de nivel de combustible
El indicador de nivel de combustible muestra
la cantidad de combustible que queda en el
depósito. La cantidad de combustible que
queda se muestra mediante ocho segmentos
1Tacómetro
11“F” (posición de marcha avante)
1“N” (posición de punto muerto)
1“R” (posición de marcha atrás)
1
1
1
UF4E71S0.book Page 40 Tuesday, June 14, 2016 10:34 AM

Funcionamiento de los instrumentos
41
que se van apagando de dos en dos a medi-
da que disminuye el nivel.
NOTA:
La exactitud del indicador de nivel de com-
bustible varía en función de las condiciones
de navegación. Utilice esta función única-
mente como referencia.
SJU44020Alarma de nivel de combustible
Si el combustible en el depósito desciende
hasta aproximadamente 18 L (4.8 US gal,
4.0 Imp.gal), los dos segmentos inferiores de
nivel de combustible, el indicador de alarma
de combustible y la luz indicadora “WAR-
NING” parpadean y el zumbador suena de
forma intermitente durante 30 segundos.
Si se activa la alarma del nivel de combusti-
ble, llene el depósito cuanto antes. (Consulte
en la página 51 la información relativa al lle-
nado del depósito de combustible).Después de repostar, los indicadores de alar-
ma desaparecerán al volver a encender el
motor.
SJU43720Alarma de presión de aceite
Si la presión de aceite disminuye de forma
significativa, el indicador de alarma de pre-
sión de aceite, el indicador de alarma de fallo
del motor y la luz indicadora “WARNING”
parpadean, al tiempo que el zumbador suena
de forma intermitente durante 30 segundos.
Al mismo tiempo, se limita el régimen máxi-
mo del motor.
Si la alarma de la presión de aceite se activa,
reduzca de inmediato la velocidad del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 53 la infor-
mación relativa a la comprobación del nivel
de aceite del motor). Si el nivel de aceite es
suficiente, revise la moto de agua en un con-
cesionario Yamaha.

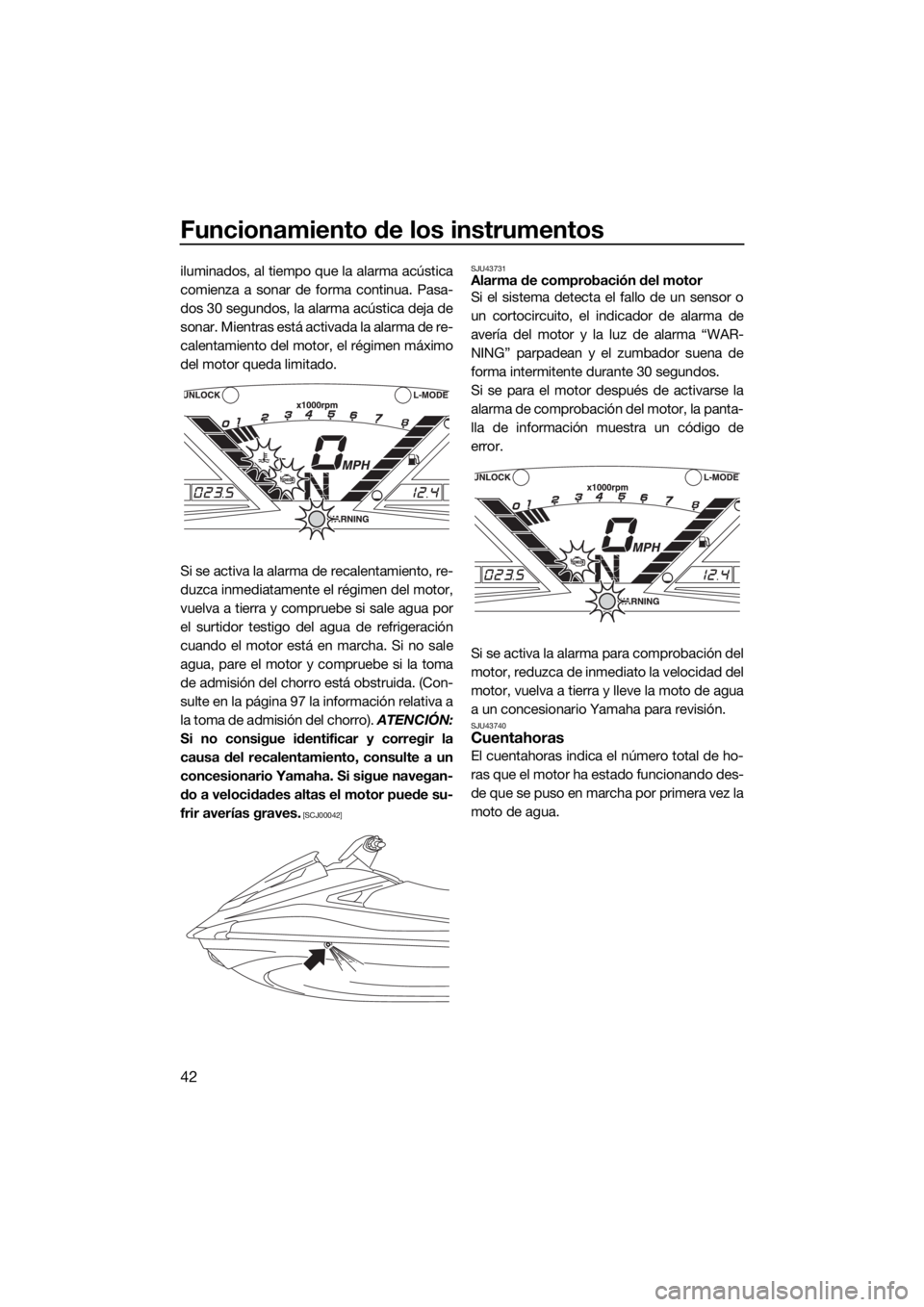

SJU43901Alarma de recalentamiento del motor
Si la temperatura del motor aumenta de for-
ma significativa, el indicador de aviso de re-
calentamiento del motor, el indicador de
alarma de fallo del motor y la luz indicadora
“WARNING” parpadean y la alarma acústica
suena de forma intermitente. Después de 5
segundos, el indicador de aviso de recalenta-
miento del motor y la luz indicadora “WAR-
NING” dejan de parpadear y permanecen
1Indicador de nivel de combustible
1
UF4E71S0.book Page 41 Tuesday, June 14, 2016 10:34 AM

Funcionamiento de los instrumentos
42
iluminados, al tiempo que la alarma acústica
comienza a sonar de forma continua. Pasa-
dos 30 segundos, la alarma acústica deja de
sonar. Mientras está activada la alarma de re-
calentamiento del motor, el régimen máximo
del motor queda limitado.
Si se activa la alarma de recalentamiento, re-
duzca inmediatamente el régimen del motor,
vuelva a tierra y compruebe si sale agua por
el surtidor testigo del agua de refrigeración
cuando el motor está en marcha. Si no sale
agua, pare el motor y compruebe si la toma
de admisión del chorro está obstruida. (Con-
sulte en la página 97 la información relativa a
la toma de admisión del chorro). ATENCIÓN:
Si no consigue identificar y corregir la
causa del recalentamiento, consulte a un
concesionario Yamaha. Si sigue navegan-
do a velocidades altas el motor puede su-
frir averías graves.
[SCJ00042]SJU43731
Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o
un cortocircuito, el indicador de alarma de
avería del motor y la luz de alarma “WAR-
NING” parpadean y el zumbador suena de
forma intermitente durante 30 segundos.
Si se para el motor después de activarse la
alarma de comprobación del motor, la panta-
lla de información muestra un código de
error.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
SJU43740Cuentahoras
El cuentahoras indica el número total de ho-
ras que el motor ha estado funcionando des-
de que se puso en marcha por primera vez la
moto de agua.
UF4E71S0.book Page 42 Tuesday, June 14, 2016 10:34 AM
