YAMAHA VX CRUISER HO 2017 Notices Demploi (in French)

Dépannage
103
(2) Tout en appuyant sur la projection de
chaque verrou, faites glisser les verrous
vers l’extérieur.
(3) Retirez le couvercle du boîtier électrique
et déplacez-le vers la poupe pour le ran-
ger sous le barrot de pont. ATTENTION:
N’exercez aucune force pour retirer le
couvercle du boîtier électrique du
scooter nautique. Dans le cas con-
traire, cela pourrait endommager le
couvercle du boîtier électrique, le sys-
tème électrique et le moteur.
[FCJ02610]
(4) Tout en poussant les deux côtés du cou-
vercle du boîtier à fusibles vers l’intérieur,tirez le couvercle vers la proue et retirez-
le.
(5) Pour remplacer le fusible SCU, déposez
les vis et retirez le fusible. Installez le fu-
sible de rechange et serrez les vis.
(6) Pour remplacer un autre fusible que le fu-
sible SCU, déposez le fusible à l’aide de
l’extracteur de fusible. Installez un fusible
de rechange d’ampérage correct.
AVERTISSEMENT! N’utilisez pas de
fusibles d’un ampérage différent de

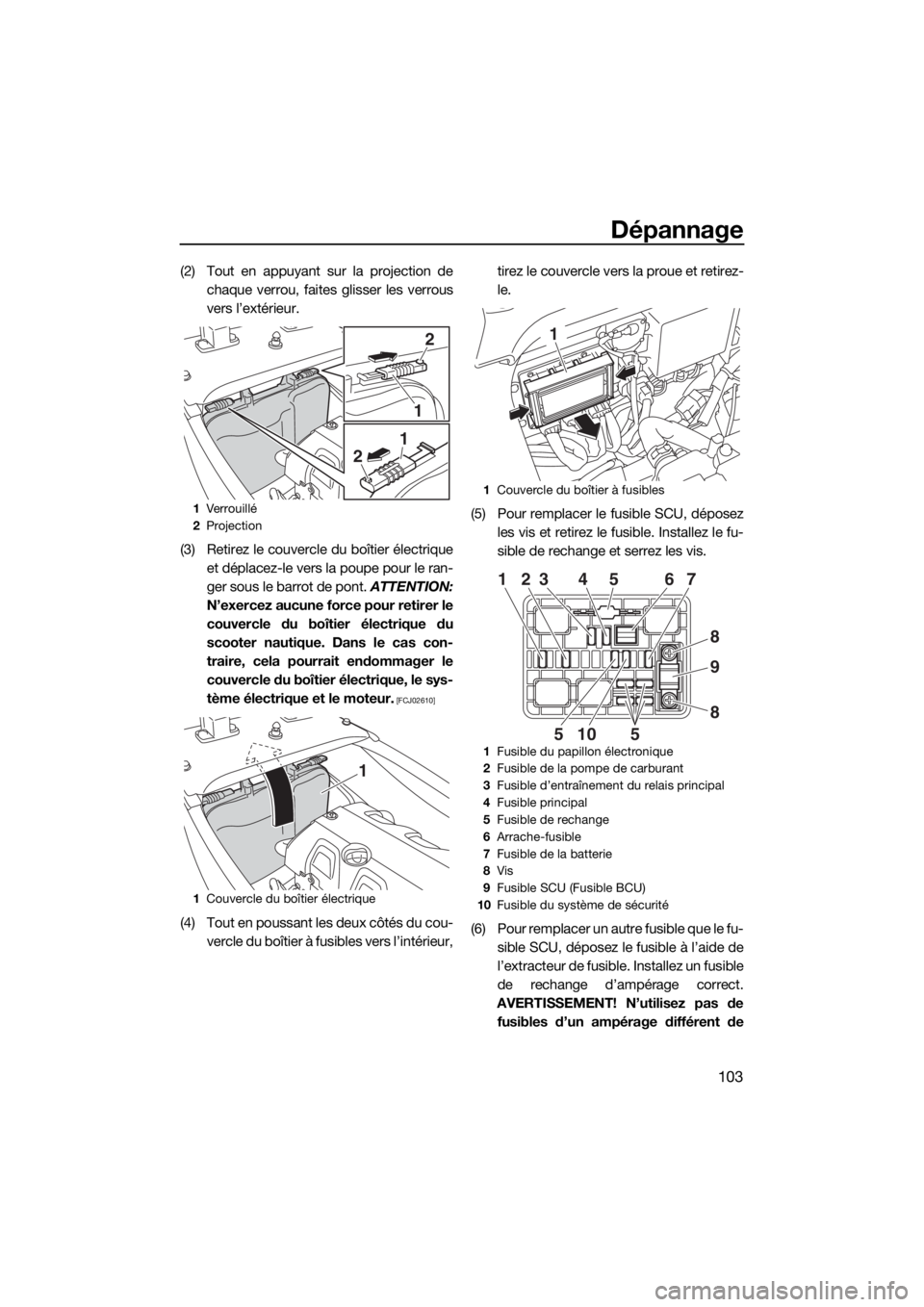

1Verrouillé
2Projection
1Couvercle du boîtier électrique
1
2
1
2
1
1Couvercle du boîtier à fusibles
1Fusible du papillon électronique
2Fusible de la pompe de carburant
3Fusible d’entraînement du relais principal
4Fusible principal
5Fusible de rechange
6Arrache-fusible
7Fusible de la batterie
8Vis
9Fusible SCU (Fusible BCU)
10Fusible du système de sécurité
1
1
5 23 4 5 6 7
8
9
8
10
5
UF4E71F0.book Page 103 Tuesday, June 14, 2016 10:14 AM

Dépannage
104
l’ampérage recommandé. L’utilisation
d’un fusible d’ampérage non adéquat
peut endommager gravement le sys-
tème électrique et provoquer un in-
cendie.
[FWJ00803]
(7) Replacez correctement le couvercle du
boîtier à fusibles dans sa position initiale.
(8) Replacez correctement le couvercle du
boîtier électrique dans sa position ini-
tiale.
(9) Faites glisser les verrous jusqu’à leurs
positions initiales pour bloquer en placer
le couvercle du boîtier électrique.
(10) Replacez correctement le compartiment
de rangement étanche amovible et les
sièges dans leur position initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU34716Remorquage du scooter nautique
AVERTISSEMENT
FWJ00812
Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstaclespouvant constituer un risque pour le pi-
lote du scooter nautique.
Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil de
proue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège
et tenez-vous au guidon afin d’équilibrer
le scooter nautique. ATTENTION: La
proue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le comparti-
ment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01331]
Remorquez le scooter nautique à 8 km/h
(5 mph) maximum. ATTENTION: Remor-
quez le scooter nautique à 8 km/h (5 mph)
maximum, sinon, l’eau pourrait inonder le
compartiment moteur ou refluer dans le
moteur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01322]
Ampérage du fusible :
Fusible du papillon électronique:
10 A
Fusible de la pompe de carburant:
10 A
Fusible d’entraînement du relais
principal:
10 A
Fusible principal:
20 A
Fusible de la batterie:
30 A
Fusible SCU:
50 A
Fusible du système de sécurité:
3 A

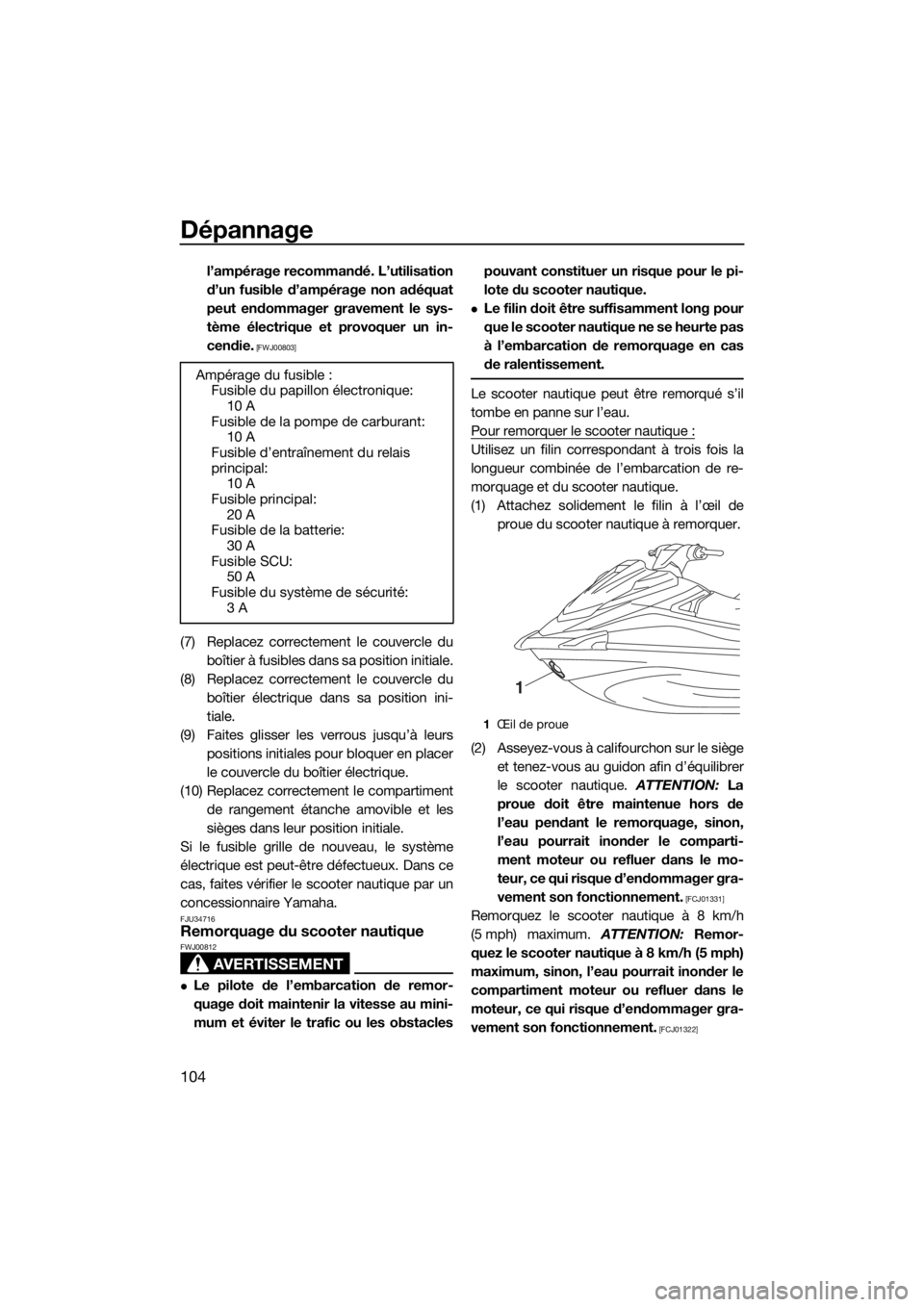

1Œil de proue
1
UF4E71F0.book Page 104 Tuesday, June 14, 2016 10:14 AM

Dépannage
105
FJU36156Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau et
évacuez l’eau des compartiments de
rangement. (Cf. page 48 pour plus d’in-
formations sur l’évacuation de l’eau ac-
cumulée dans les compartiments de ran-
gement.)
(2) Évacuez l’eau de cale du compartiment
moteur. (Cf. page 56 pour plus d’infor-
mations sur l’évacuation de l’eau de
cale.)
(3) Faites vérifier le scooter nautique par un
concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement
endommagé.
[FCJ00792]
UF4E71F0.book Page 105 Tuesday, June 14, 2016 10:14 AM

106
Index
A
Affichage des informations ...................... 39
Apprendre à connaître, scooter
nautique ................................................ 70
Apprendre à utiliser le scooter
nautique ................................................ 70
Après le retrait de l’eau, scooter
nautique ................................................ 83
Arrêt, moteur ............................................ 72
Arrêter, scooter nautique ......................... 75
Avertissement de contrôle du moteur...... 43
Avertissement de pression d’huile ........... 42
Avertissement de surchauffe du
moteur .................................................. 42
Avertissement du niveau de carburant .... 42
B
Batterie, entretien..................................... 85
Batterie, relance ..................................... 101
Batterie, vérification ................................. 62
C
Câbles volants, branchement ................ 101
Cache du moteur, dépose et
installation............................................. 90
Capot, vérification .................................... 67
Carburant ................................................. 52
Carburant, jauge ...................................... 41
Carburants requis .................................... 52
Centre d’affichage multifonction,
vérification ............................................ 67
Chaviré, scooter nautique ........................ 81
Compartiment de rangement, boîte à
gants ..................................................... 49
Compartiment de rangement étanche
amovible ............................................... 50
Compartiment de rangement, proue ....... 48
Compartiment moteur, vérification .......... 61
Compartiments de rangement,
vérification ............................................ 65
Compte-tours........................................... 40
Compteur horaire ..................................... 43
Contacteurs, vérification .......................... 65
Contrôles préalables ................................ 59
Contrôles préalables, points .................... 61
Coque et pont, vérification....................... 66Cordon du coupe-circuit du moteur,
vérification ............................................ 65
Coupe-circuit de sécurité......................... 27
D
Date de fabrication, étiquette..................... 2
Démarrage ............................................... 80
Démarrage, à partir d’une remorque........ 80
Démarrage, contacteur ............................ 27
Direction, système ................................... 29
E
Eau de cale, évacuation ........................... 56
Eau de cale, évacuation à terre................ 56
Eau de cale, évacuation sur l’eau ............ 56
Eau de cale, vérification ........................... 62
Échouage et accostage, scooter
nautique ................................................ 82
Embarquement et démarrage, à partir
d’un ponton .......................................... 81
Embarquement, passagers ...................... 78
Embarquement, scooter nautique ........... 77
Embarquement seul ................................. 78
Entrée de la tuyère, vérification................ 66
Entrée de tuyère et turbine, nettoyage... 100
Entreposage prolongé.............................. 88
Entretien ................................................... 90
Entretien après utilisation ......................... 84
Entretien périodique, tableau ................... 92
Équipement .............................................. 45
Équipement de sécurité, vérification ........ 66
Etiquettes, autres ....................................... 8
Étiquettes, avertissement........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification.............................. 66
F
Faire virer le scooter nautique.................. 73
Fonctions de contrôle, scooter
nautique ................................................ 25
Fusibles, remplacement ......................... 102
G
Gaz, manette ............................................ 28
Glossaire, scooter nautique ..................... 20
Groupe moteur, vérification ..................... 62
H
Huile moteur ............................................. 54
Huile moteur et filtre à huile ..................... 94
UF4E71F0.book Page 106 Tuesday, June 14, 2016 10:14 AM

Index
107
Huile moteur requise ................................ 54
I
Inversion, indicateur ................................. 41
L
Lubrification ............................................. 88
M
Manette des gaz, vérification ................... 64
Manette RiDE ........................................... 28
Manette RiDE, vérification........................ 64
Marche de rembarquement ..................... 46
Mise à l’eau, scooter nautique ................. 71
Mise à l’eau, vérifications postérieures .... 67
Mise à l’eau, vérifications préalables ....... 61
Mode de bas régime ................................ 34
Mode Pas de sillage................................. 35
Modèle, informations ................................. 3
Modes de fonctionnement, scooter
nautique ................................................ 34
Moteur, contacteur d’arrêt ....................... 27
Moteur, démarrage sur l’eau.................... 71
Moteur, numéro de série ............................ 1
Moteur, rodage ........................................ 58
Multifonction, centre d’affichage ............. 39
N
Navigation, position ................................. 71
Navigation, règles .................................... 10
Nettoyage................................................. 88
Nettoyage du scooter nautique ............... 85
Niveau de carburant, vérification ............. 61
Niveau d’huile moteur, vérification........... 62
Numéro d’identification du scooter
(CIN) ........................................................ 1
Numéros d’identification ............................ 1
O
Outils, trousse .......................................... 90
P
Passages d’eau de refroidissement,
rinçage .................................................. 84
Plaque du constructeur.............................. 3
Poignée .................................................... 46
Poupe, yeux ............................................. 47
Primaire, numéro d’identification
(PRI-ID) ................................................... 1
Principaux composants, emplacement ... 21Profitez de votre scooter nautique en
toute responsabilité .............................. 19
Proue, œil ................................................. 47
Q
Quitter, scooter nautique ......................... 73
R
Ralenti du moteur, vérification ................. 68
Rangement, compartiments..................... 48
Recherche de pannes .............................. 96
Recherche des pannes, tableau .............. 96
Recommandé, équipement ...................... 14
Réglages du système de sécurité
Yamaha ................................................. 26
Règles d’utilisation ................................... 11
Relevage de l’inverseur .......................... 101
Remorquage, scooter nautique ............. 104
Restrictions concernant les personnes
habilitées à utiliser le scooter
nautique .................................................. 9
S
Scooter nautique, caractéristiques .......... 15
Scooter nautique, fonctionnement........... 73
Scooter nautique, fonctions ..................... 31
Scooter nautique submergé................... 105
Sécurité, informations .............................. 14
Sécurité nautique, règles ......................... 18
Séparateur d’eau...................................... 30
Séparateur d’eau, vérification .................. 62
Sièges ...................................................... 45
Sortie témoin d’eau de refroidissement ... 29
Sortie témoin d’eau de refroidissement,
vérification ............................................ 67
Support de l’extincteur, du couvercle et
de la bande, vérification ....................... 66
Support de l’extincteur et couvercle ........ 50
Système d’alimentation, vérification ........ 61
Système d’assistance à la navigation ...... 36
Système de direction, vérification ............ 63
Système de sécurité Yamaha .................. 26
Système d’inversion ................................. 31
T
Taquet ...................................................... 47
Traitement antirouille................................ 89
Transmetteur de commande à
distance ................................................ 25
UF4E71F0.book Page 107 Tuesday, June 14, 2016 10:14 AM

Index
108
Transmetteur de commande à distance,
vérification ............................................ 64
Transport, remorque ................................ 57
U
Urgence, procédure ............................... 100
Utilisation dans des zones pleines
d’algues ................................................ 82
Utilisation du scooter nautique en
marche arrière ou au point mort ........... 76
Utilisation, scooter nautique .................... 70
V
Vérification de la tuyère de poussée et de
l’inverseur ............................................. 66
Vérification des bouchons de vidange de
poupe ................................................... 66
Vérification du système d’inversion ......... 68
Vitesse, indicateur .................................... 39
Voltmètre.................................................. 44
W
Wakeboarding et ski nautique ................. 16
UF4E71F0.book Page 108 Tuesday, June 14, 2016 10:14 AM

UF4E71F0.book Page 109 Tuesday, June 14, 2016 10:14 AM

Imprimé aux États-Unis
Juillet 2016–0.1 × 1 CR
UF4E71F0.book Page 1 Tuesday, June 14, 2016 10:14 AM
