YAMAHA VX DELUXE 2013 Manuale de Empleo (in Spanish)

Comprobaciones antes de la navegación
54
NOTA:
Para garantizar la seguridad y fiabilidad, deben realizarse la comprobaciones previas cada vez
que se utilice la moto de agua.
Extintor, sujeción, tapa y
correaCompruebe si la sujeción, la tapa y la correa del ex-
tintor están dañadas.
60
Extintor Compruebe el estado del extintor de incendios. 60
Equipo de seguridad Compruebe que lleva a bordo el equipo de seguri-
dad conforme con las normativas aplicables.
60
Casco y cubierta Compruebe si hay daños en el casco y en la cubier-
ta.
60
Toma de admisión del cho-
rro Compruebe si hay daños o atascos en la toma de
admisión del chorro.
61
Tapones de achique de
popa Compruebe si los tapones de achique de popa es-
tán dañados o tienen cuerpos extraños y asegúrese
de que están bien instalados.
61
Ta p a Compruebe que la tapa esté bien cerrada. 61
Asiento Compruebe que el asiento esté bien sujeto. 40
COMPROBACIONES POSTERIORES A LA BOTADURA
Surtidor testigo del agua de
refrigeración Compruebe que sale agua del testigo de la refrige-
ración mientras el motor está en marcha.
62
Centro de información mul-
tifunción Compruebe que el centro multifunción funciona co-
rrectamente.
62
Ralentí del motor Compruebe el motor en ralentí. 62
ELEMENTO RUTINA PÁGINA
UF2P70S0.book Page 54 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
55
SJU32281

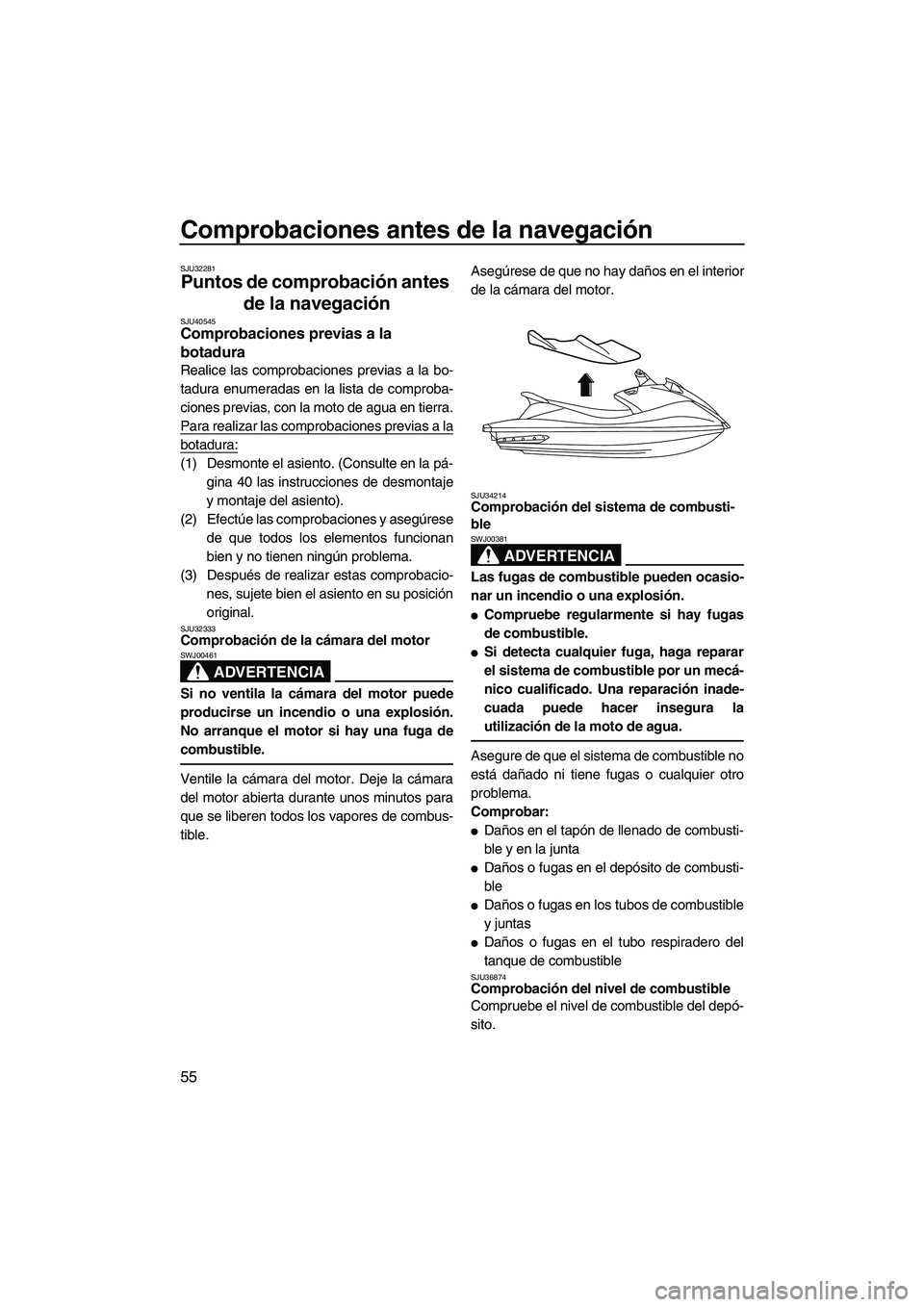

Puntos de comprobación antes
de la navegación
SJU40545Comprobaciones previas a la
botadura
Realice las comprobaciones previas a la bo-
tadura enumeradas en la lista de comproba-
ciones previas, con la moto de agua en tierra.
Para realizar las comprobaciones previas a la
botadura:
(1) Desmonte el asiento. (Consulte en la pá-
gina 40 las instrucciones de desmontaje
y montaje del asiento).
(2) Efectúe las comprobaciones y asegúrese de que todos los elementos funcionan
bien y no tienen ningún problema.
(3) Después de realizar estas comprobacio- nes, sujete bien el asiento en su posición
original.
SJU32333Comprobación de la cámara del motor
ADVERTENCIA
SWJ00461
Si no ventila la cámara del motor puede
producirse un incendio o una explosión.
No arranque el motor si hay una fuga de
combustible.
Ventile la cámara del motor. Deje la cámara
del motor abierta durante unos minutos para
que se liberen todos los vapores de combus-
tible. Asegúrese de que no hay daños en el interior
de la cámara del motor.
SJU34214Comprobación del sistema de combusti-
ble
ADVERTENCIA
SWJ00381
Las fugas de combustible pueden ocasio-
nar un incendio o una explosión.
●Compruebe regularmente si hay fugas
de combustible.
●Si detecta cualquier fuga, haga reparar
el sistema de combustible por un mecá-
nico cualificado. Una reparación inade-
cuada puede hacer insegura la
utilización de la moto de agua.
Asegure de que el sistema de combustible no
está dañado ni tiene fugas o cualquier otro
problema.
Comprobar:
●Daños en el tapón de llenado de combusti-
ble y en la junta
●Daños o fugas en el depósito de combusti-
ble
●Daños o fugas en los tubos de combustible
y juntas
●Daños o fugas en el tubo respiradero del
tanque de combustible
SJU36874Comprobación del nivel de combustible
Compruebe el nivel de combustible del depó-
sito.
UF2P70S0.book Page 55 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
56
Añada combustible si es necesario. (Consulte
en la página 46 la información relativa al lle-
nado del depósito de combustible).
SJU32423Comprobación del separador de agua
Asegúrese de que no haya agua acumulada
el separador. Si hay agua en el separador,
vacíelo. (Consulte en la página 30 la informa-
ción relativa a la evacuación del separador de
agua).
SJU40181Comprobación del motor
Compruebe si la parte exterior de la unidad
del motor está dañada o tiene algún proble-
ma.
SJU41560Comprobación del nivel de aceite del mo-
tor
Verifique que el nivel de aceite del motor se
encuentre entre las marcas de nivel mínimo y
máximo en la varilla del tapón de llenado del
depósito de aceite. (Consulte en la página 48la información relativa a la comprobación del
nivel de aceite del motor).
SJU32455Comprobación del agua en la sentina
Verifique que no se haya acumulado agua en
la sentina de la cámara del motor. Si se ha
acumulado agua en la sentina de la cámara
del motor, achíquela. (Consulte en la página
49 la información relativa a la evacuación del
agua en la sentina).
SJU32484Comprobación de la batería
Asegúrese de que los terminales y el tubo del
respiradero de la batería no están dañados y
de que los cables de la batería y el tubo del
respiradero están correctamente conectados.
¡ADVERTENCIA! Podría producirse un in- cendio o una explosión si el tubo respira-
1 Separador de agua
11Tapón de llenado del depósito de aceite/Va-
rilla
1 Va r i l l a
2 Marca de nivel máximo
3 Marca de nivel mínimo
1
213
UF2P70S0.book Page 56 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
57

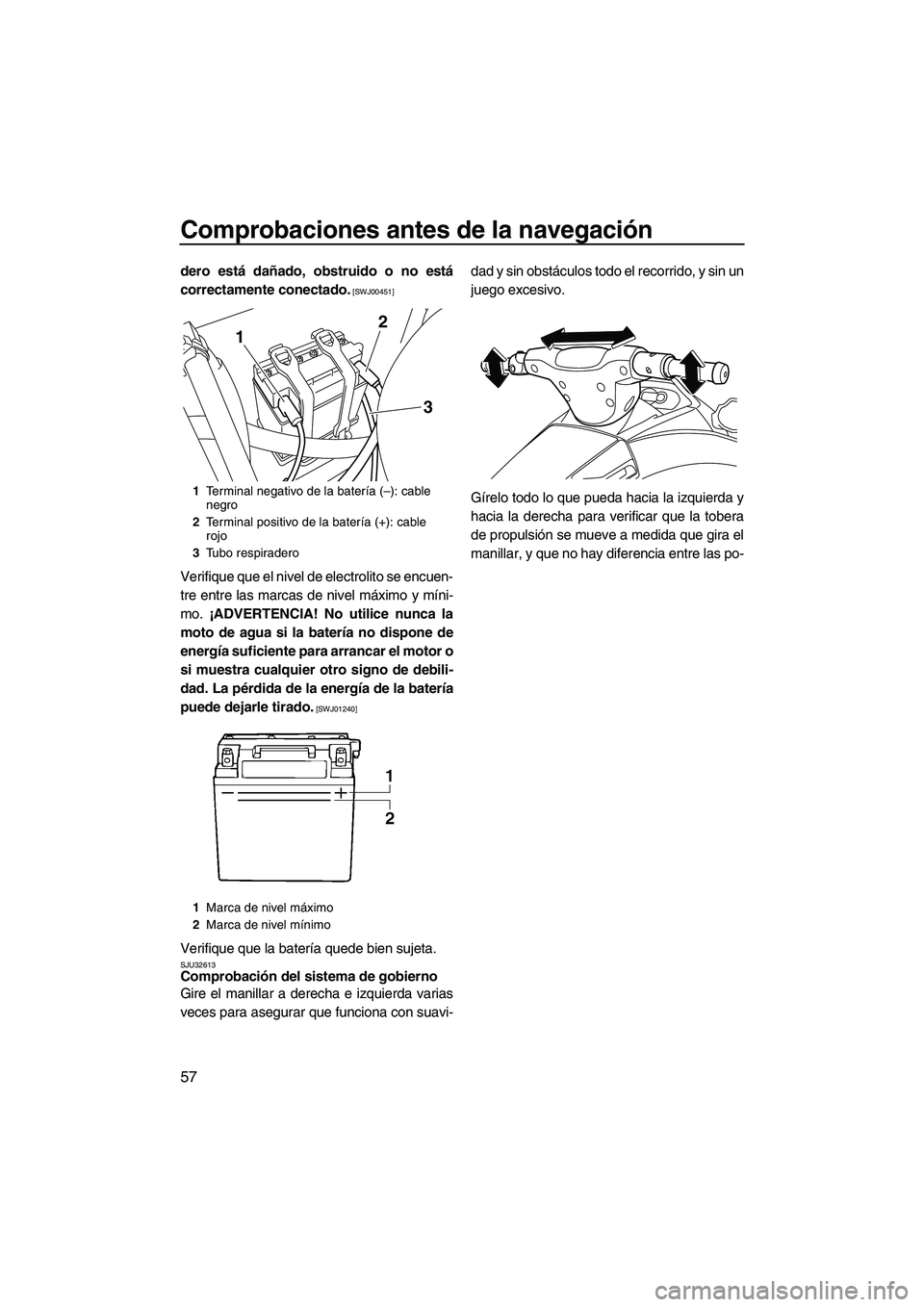

dero está dañado, obstruido o no está
correctamente conectado.
[SWJ00451]
Verifique que el nivel de electrolito se encuen-
tre entre las marcas de nivel máximo y míni-
mo. ¡ADVERTENCIA! No utilice nunca la
moto de agua si la batería no dispone de
energía suficiente para arrancar el motor o
si muestra cualquier otro signo de debili-
dad. La pérdida de la energía de la batería
puede dejarle tirado.
[SWJ01240]
Verifique que la batería quede bien sujeta.SJU32613Comprobación del sistema de gobierno
Gire el manillar a derecha e izquierda varias
veces para asegurar que funciona con suavi- dad y sin obstáculos todo el recorrido, y sin un
juego excesivo.
Gírelo todo lo que pueda hacia la izquierda y
hacia la derecha para verificar que la tobera
de propulsión se mueve a medida que gira el
manillar, y que no hay diferencia entre las po-
1
Terminal negativo de la batería (–): cable
negro
2 Terminal positivo de la batería (+): cable
rojo
3 Tubo respiradero
1 Marca de nivel máximo
2 Marca de nivel mínimo
1 2
3
UF2P70S0.book Page 57 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
58

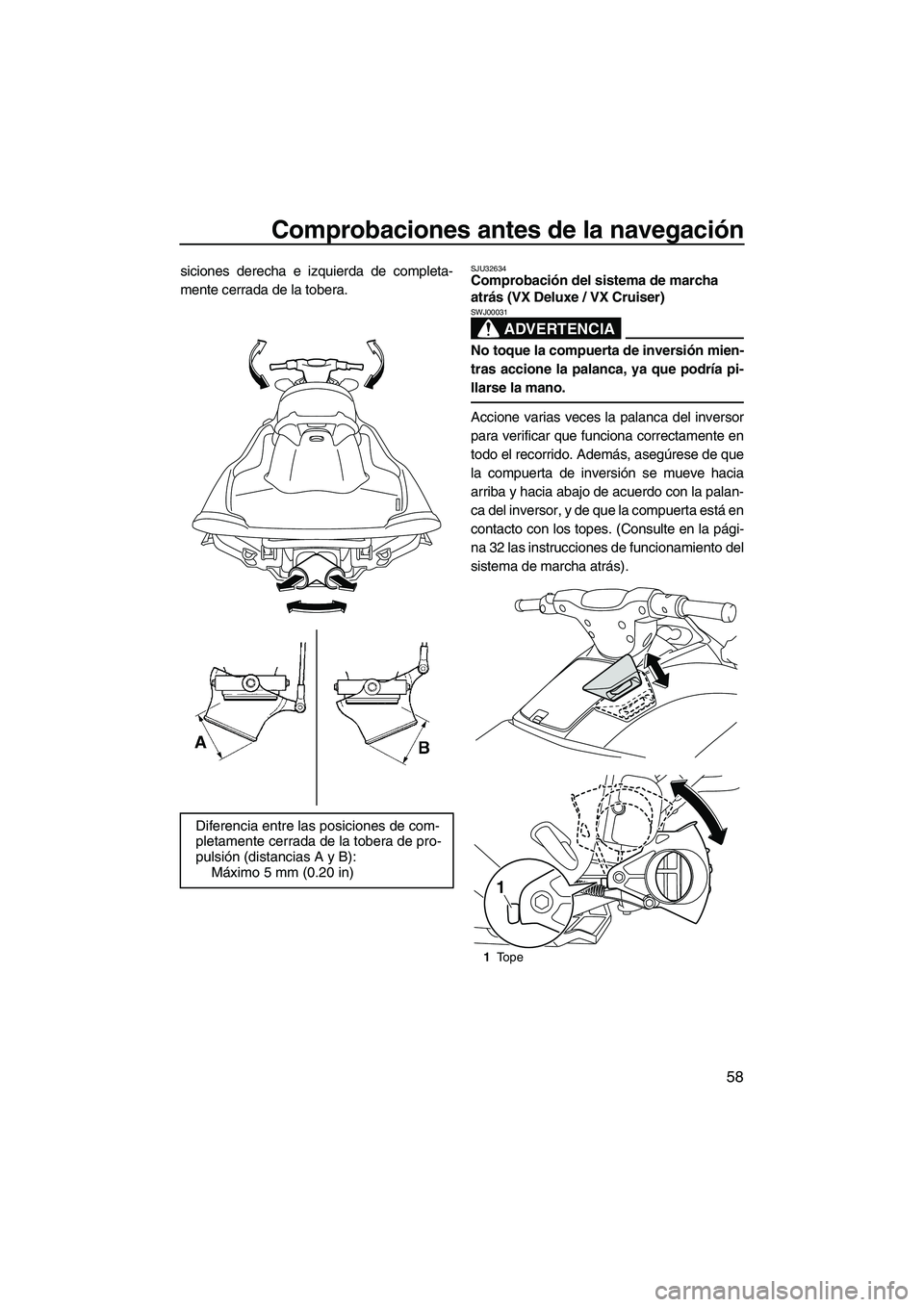

siciones derecha e izquierda de completa-
mente cerrada de la tobera.SJU32634Comprobación del sistema de marcha
atrás (VX Deluxe / VX Cruiser)
ADVERTENCIA
SWJ00031
No toque la compuerta de inversión mien-
tras accione la palanca, ya que podría pi-
llarse la mano.
Accione varias veces la palanca del inversor
para verificar que funciona correctamente en
todo el recorrido. Además, asegúrese de que
la compuerta de inversión se mueve hacia
arriba y hacia abajo de acuerdo con la palan-
ca del inversor, y de que la compuerta está en
contacto con los topes. (Consulte en la pági-
na 32 las instrucciones de funcionamiento del
sistema de marcha atrás).
Diferencia entre las posiciones de com-
pletamente cerrada de la tobera de pro-
pulsión (distancias A y B): Máximo 5 mm (0.20 in)
1To p e
1
UF2P70S0.book Page 58 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
59
SJU32594Comprobación de la manilla del acelera-
dor
Accione varias veces la manilla del acelera-
dor para verificar que funciona correctamente
en todo el recorrido. Además, asegúrese de
que la manilla del acelerador vuelve automá-
ticamente a la posición de punto muerto (ra-
lentí) cuando se suelta.
Verifique que el juego del mando del gas sea
el correcto cuando el mando se encuentre en
la posición completamente cerrada (ralentí).
SJU40112Mando a distancia, comprobación
(VX Deluxe / VX Cruiser)
Asegúrese de que el transmisor de mando a
distancia funciona correctamente. (Consulte
en la página 27 las instrucciones de ajuste delsistema de seguridad Yamaha y en la página
33 las instrucciones de activación de la fun-
ción de régimen bajo de RPM).
SJU32663Comprobación del cordón de hombre al
agua
Asegúrese de que el cordón de hombre al
agua no está dañado. Si el cordón está daña-
do, cámbielo.
¡ADVERTENCIA! No trate
nunca de reparar o remendar el cordón de
hombre al agua. El cordón de hombre al
agua no podrá se accionará libremente
cuando el piloto se caiga y la moto de
agua podrá seguir avanzando y provocar
un accidente.
[SWJ01220]
SJU32675
Comprobación de los interruptores
PRECAUCIÓN
SCJ01310
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Compruebe el funcionamiento del interruptor
de arranque, el interruptor de paro del motor
y el interruptor de paro de emergencia del
motor. (Consulte en las páginas 28 a 28 las
1 Juego de la manilla del acelerador
Juego de la manilla del acelerador:
4.0–7.0 mm (0.16–0.28 in)
1
UF2P70S0.book Page 59 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
60

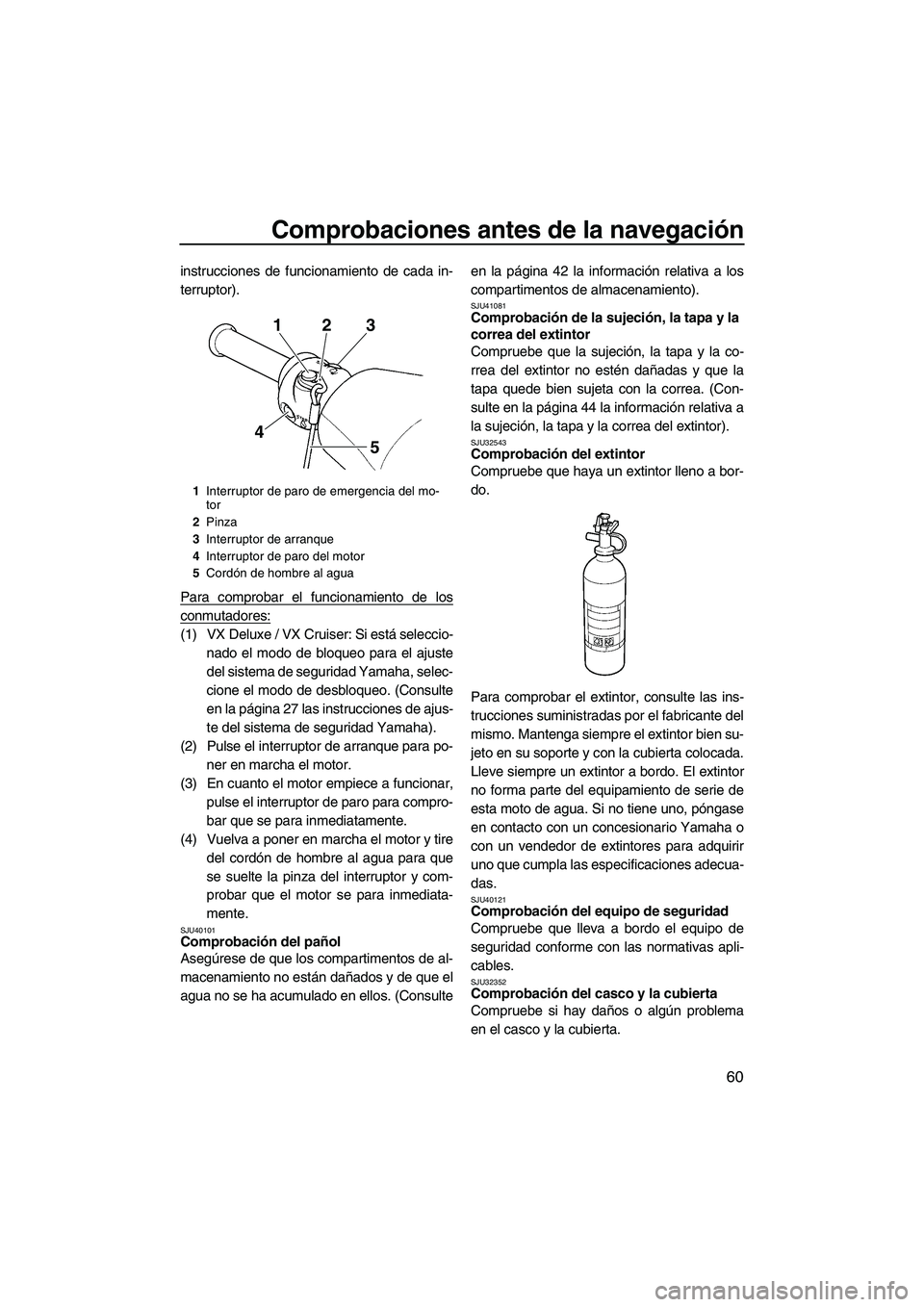

instrucciones de funcionamiento de cada in-
terruptor).
Para comprobar el funcionamiento de los
conmutadores:
(1) VX Deluxe / VX Cruiser: Si está seleccio-nado el modo de bloqueo para el ajuste
del sistema de seguridad Yamaha, selec-
cione el modo de desbloqueo. (Consulte
en la página 27 las instrucciones de ajus-
te del sistema de seguridad Yamaha).
(2) Pulse el interruptor de arranque para po- ner en marcha el motor.
(3) En cuanto el motor empiece a funcionar, pulse el interruptor de paro para compro-
bar que se para inmediatamente.
(4) Vuelva a poner en marcha el motor y tire del cordón de hombre al agua para que
se suelte la pinza del interruptor y com-
probar que el motor se para inmediata-
mente.
SJU40101Comprobación del pañol
Asegúrese de que los compartimentos de al-
macenamiento no están dañados y de que el
agua no se ha acumulado en ellos. (Consulte en la página 42 la información relativa a los
compartimentos de almacenamiento).
SJU41081Comprobación de la sujeción, la tapa y la
correa del extintor
Compruebe que la sujeción, la tapa y la co-
rrea del extintor no estén dañadas y que la
tapa quede bien sujeta con la correa. (Con-
sulte en la página 44 la información relativa a
la sujeción, la tapa y la correa del extintor).
SJU32543Comprobación del extintor
Compruebe que haya un extintor lleno a bor-
do.
Para comprobar el extintor, consulte las ins-
trucciones suministradas
por el fabricante del
mismo. Mantenga siempre el extintor bien su-
jeto en su soporte y con la cubierta colocada.
Lleve siempre un extintor a bordo. El extintor
no forma parte del equipamiento de serie de
esta moto de agua. Si no tiene uno, póngase
en contacto con un concesionario Yamaha o
con un vendedor de extintores para adquirir
uno que cumpla las especificaciones adecua-
das.
SJU40121Comprobación del equipo de seguridad
Compruebe que lleva a bordo el equipo de
seguridad conforme con las normativas apli-
cables.
SJU32352Comprobación del casco y la cubierta
Compruebe si hay daños o algún problema
en el casco y la cubierta.
1 Interruptor de paro de emergencia del mo-
tor
2 Pinza
3 Interruptor de arranque
4 Interruptor de paro del motor
5 Cordón de hombre al agua
123
4 5
UF2P70S0.book Page 60 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
61

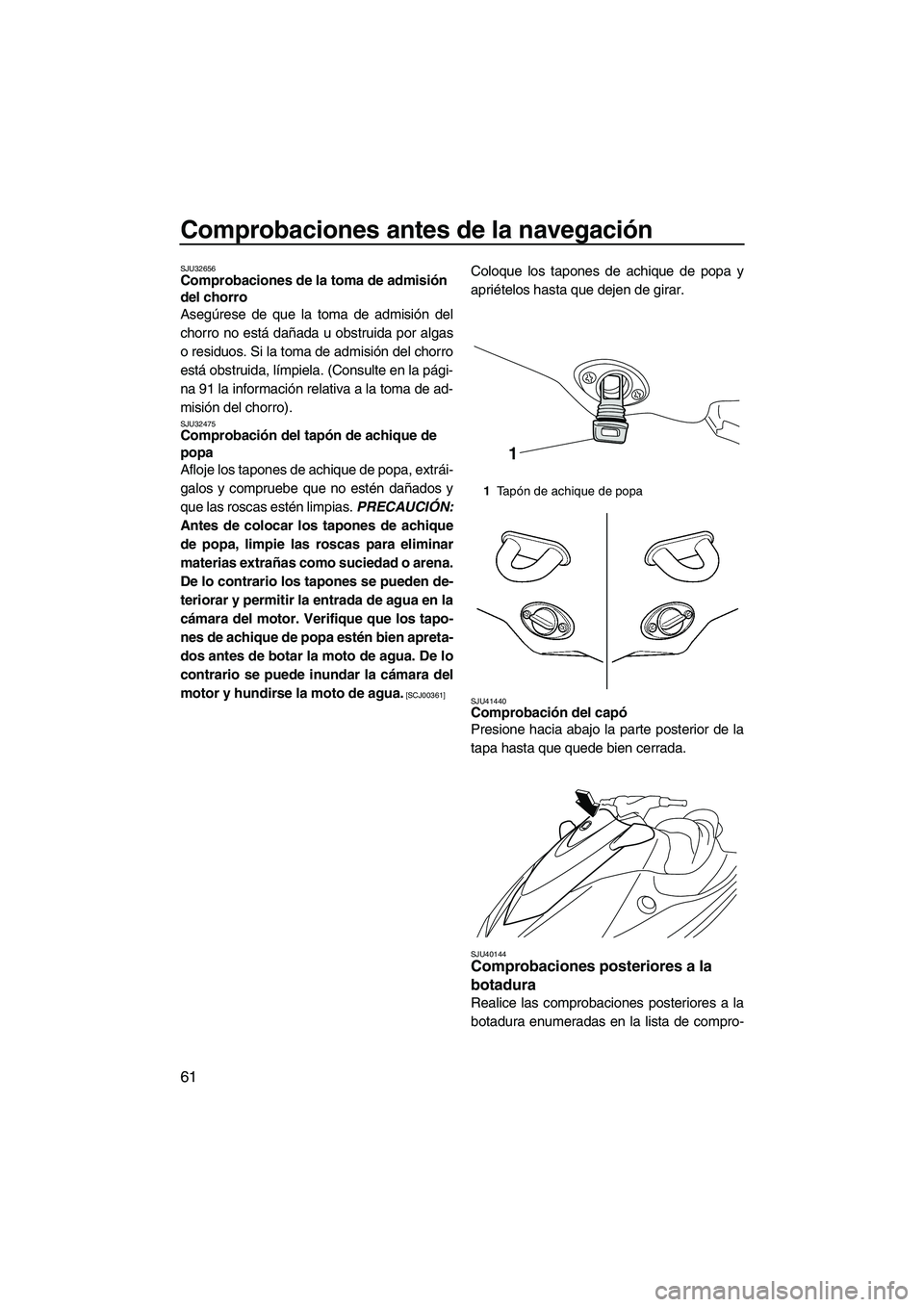

SJU32656Comprobaciones de la toma de admisión
del chorro
Asegúrese de que la toma de admisión del
chorro no está dañada u obstruida por algas
o residuos. Si la toma de admisión del chorro
está obstruida, límpiela. (Consulte en la pági-
na 91 la información relativa a la toma de ad-
misión del chorro).
SJU32475Comprobación del tapón de achique de
popa
Afloje los tapones de achique de popa, extrái-
galos y compruebe que no estén dañados y
que las roscas estén limpias. PRECAUCIÓN:
Antes de colocar los tapones de achique
de popa, limpie las roscas para eliminar
materias extrañas como suciedad o arena.
De lo contrario los tapones se pueden de-
teriorar y permitir la entrada de agua en la
cámara del motor. Verifique que los tapo-
nes de achique de popa estén bien apreta-
dos antes de botar la moto de agua. De lo
contrario se puede inundar la cámara del
motor y hundirse la moto de agua.
[SCJ00361]
Coloque los tapones de achique de popa y
apriételos hasta que dejen de girar.
SJU41440Comprobación del capó
Presione hacia abajo la parte posterior de la
tapa hasta que quede bien cerrada.
SJU40144Comprobaciones posteriores a la
botadura
Realice las comprobaciones posteriores a la
botadura enumeradas en la lista de compro-
1 Tapón de achique de popa
1
UF2P70S0.book Page 61 Tuesday, July 24, 2012 11:08 AM

Comprobaciones antes de la navegación
62
baciones previas, con la moto de agua a flote
y el motor en marcha.
Para realizar las comprobaciones posteriores
a la botadura:
(1) Bote la moto de agua. (Consulte en la pá-gina 64 la información relativa a la bota-
dura de la moto de agua).
(2) Efectúe las comprobaciones y asegúrese de que todos los elementos funcionan
bien y no tienen ningún problema.
SJU40552Comprobación del testigo de la refrigera-
ción
Compruebe que sale agua del testigo de la
refrigeración mientras el motor está en mar-
cha. (Consulte en la página 30 la información
relativa al testigo de la refrigeración).
SJU32714Comprobación del centro de información
multifunción
Asegúrese de que el centro de información
multifunción funciona correctamente. (Con-
sulte en la página 35 la información relativa al correcto funcionamiento del centro de infor-
mación multifunción).
SJU40171Comprobación del ralentí
Arranque el motor y deje que se caliente. Use
el tacómetro del centro de información multi-
función para asegurarse de que la velocidad
del motor en ralentí no está muy por encima o
muy por debajo del margen especificado.
Ralentí del motor:
1650 ±50 r/min
UF2P70S0.book Page 62 Tuesday, July 24, 2012 11:08 AM

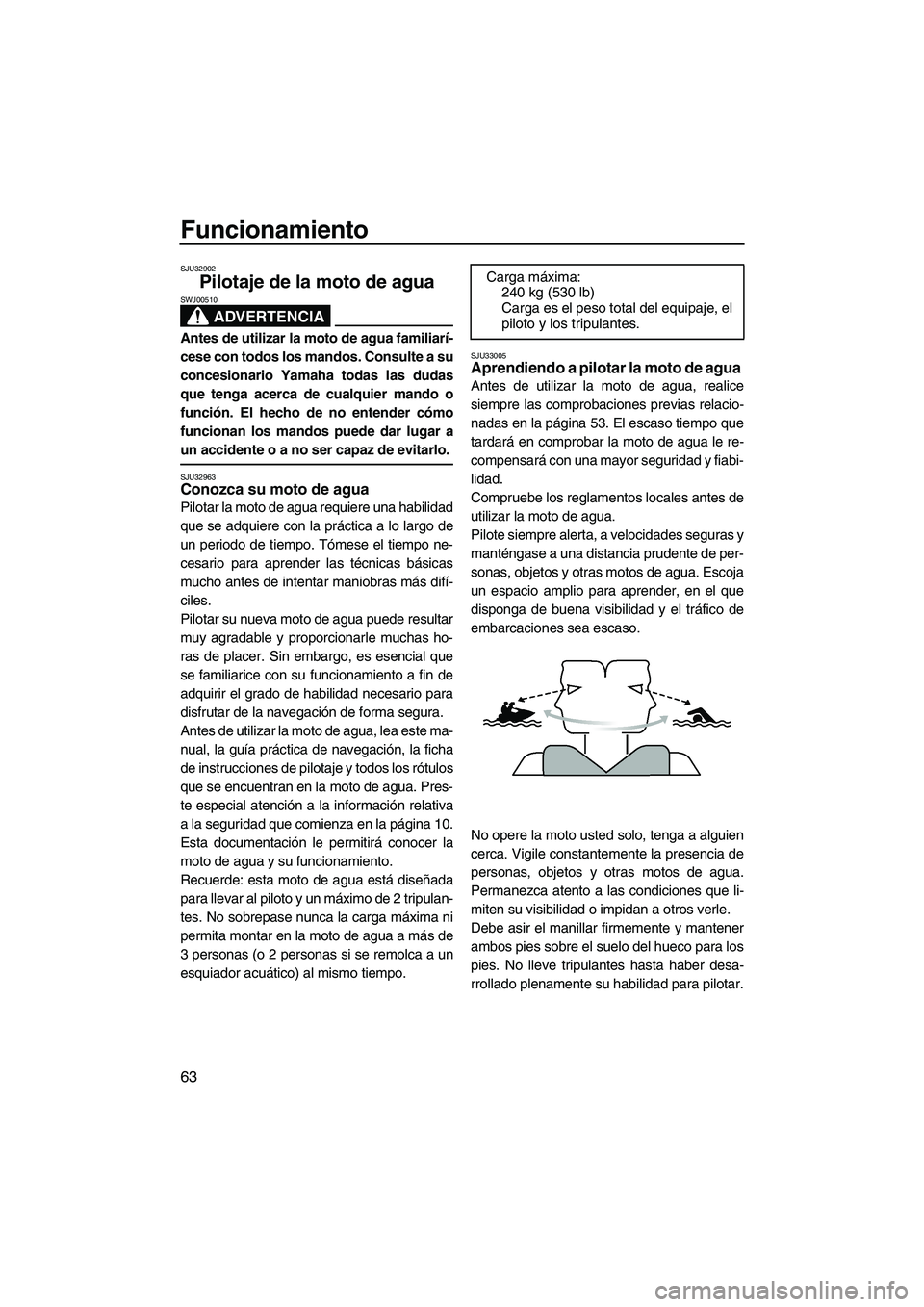

Funcionamiento
63
SJU32902
Pilotaje de la moto de agua
ADVERTENCIA
SWJ00510
Antes de utilizar la moto de agua familiarí-
cese con todos los mandos. Consulte a su
concesionario Yamaha todas las dudas
que tenga acerca de cualquier mando o
función. El hecho de no entender cómo
funcionan los mandos puede dar lugar a
un accidente o a no ser capaz de evitarlo.
SJU32963Conozca su moto de agua
Pilotar la moto de agua requiere una habilidad
que se adquiere con la práctica a lo largo de
un periodo de tiempo. Tómese el tiempo ne-
cesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar la moto de agua, lea este ma-
nual, la guía práctica de navegación, la ficha
de instrucciones de pilotaje y todos los rótulos
que se encuentran en la moto de agua. Pres-
te especial atención a la información relativa
a la seguridad que comienza en la página 10.
Esta documentación le permitirá conocer la
moto de agua y su funcionamiento.
Recuerde: esta moto de agua está diseñada
para llevar al piloto y un máximo de 2 tripulan-
tes. No sobrepase nunca la carga máxima ni
permita montar en la moto de agua a más de
3 personas (o 2 personas si se remolca a un
esquiador acuático) al mismo tiempo.
SJU33005Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 53. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fiabi-
lidad.
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras y
manténgase a una distancia prudente de per-
sonas, objetos y otras motos de agua. Escoja
un espacio amplio para aprender, en el que
disponga de buena visibilidad y el tráfico de
embarcaciones sea escaso.
No opere la moto usted solo, tenga a alguien
cerca. Vigile constantemente la presencia de
personas, objetos y otras motos de agua.
Permanezca atento a las condiciones que li-
miten su visibilidad o impidan a otros verle.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulantes hasta haber desa-
rrollado plenamente su habilidad para pilotar.Carga máxima:
240 kg (530 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
UF2P70S0.book Page 63 Tuesday, July 24, 2012 11:08 AM
