YAMAHA VX DELUXE 2013 Manuale duso (in Italian)

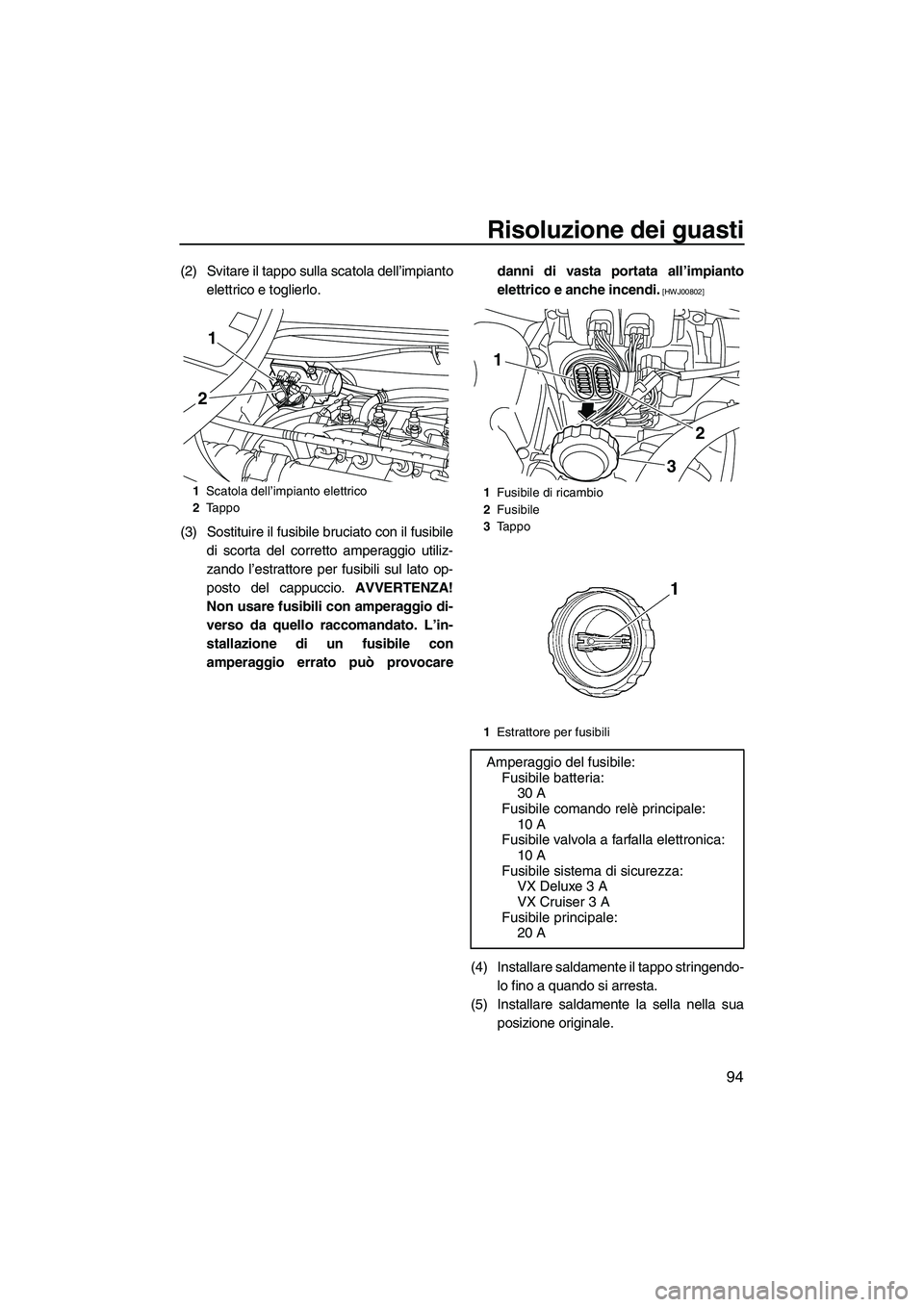

Risoluzione dei guasti
94
(2) Svitare il tappo sulla scatola dell’impiantoelettrico e toglierlo.
(3) Sostituire il fusibile bruciato con il fusibile di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocare danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00802]
(4) Installare saldamente il tappo stringendo-
lo fino a quando si arresta.
(5) Installare saldamente la sella nella sua
posizione originale.
1Scatola dell’impianto elettrico
2 Tappo
1
2
1Fusibile di ricambio
2 Fusibile
3 Ta p p o
1 Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria: 30 A
Fusibile comando relè principale:
10 A
Fusibile valvola a farfalla elettronica: 10 A
Fusibile sistema di sicurezza: VX Deluxe 3 A
VX Cruiser 3 A
Fusibile principale: 20 A
1
32
UF2P70H0.book Page 94 Tuesday, July 24, 2012 9:46 AM

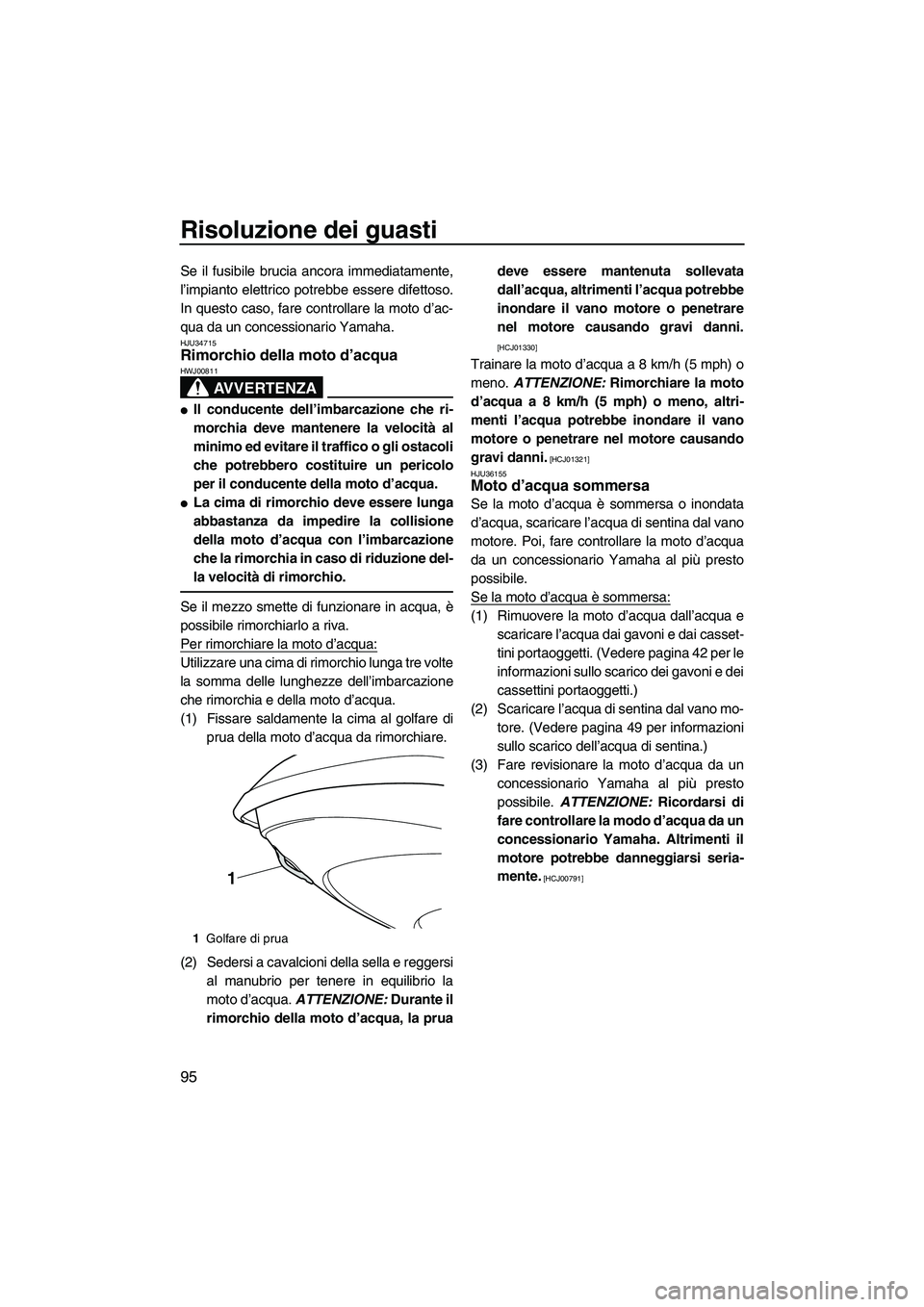

Risoluzione dei guasti
95
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difettoso.
In questo caso, fare controllare la moto d’ac-
qua da un concessionario Yamaha.
HJU34715Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811
●Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
●La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare diprua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante il
rimorchio della moto d’acqua, la prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potrebbe
inondare il vano motore o penetrare
nel motore causando gravi danni.
[HCJ01330]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno.
ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01321]
HJU36155
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal vano
motore. Poi, fare controllare la moto d’acqua
da un concessionario Yamaha al più presto
possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai casset-
tini portaoggetti. (Vedere pagina 42 per le
informazioni sullo scarico dei gavoni e dei
cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano mo- tore. (Vedere pagina 49 per informazioni
sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
1 Golfare di prua
1
UF2P70H0.book Page 95 Tuesday, July 24, 2012 9:46 AM

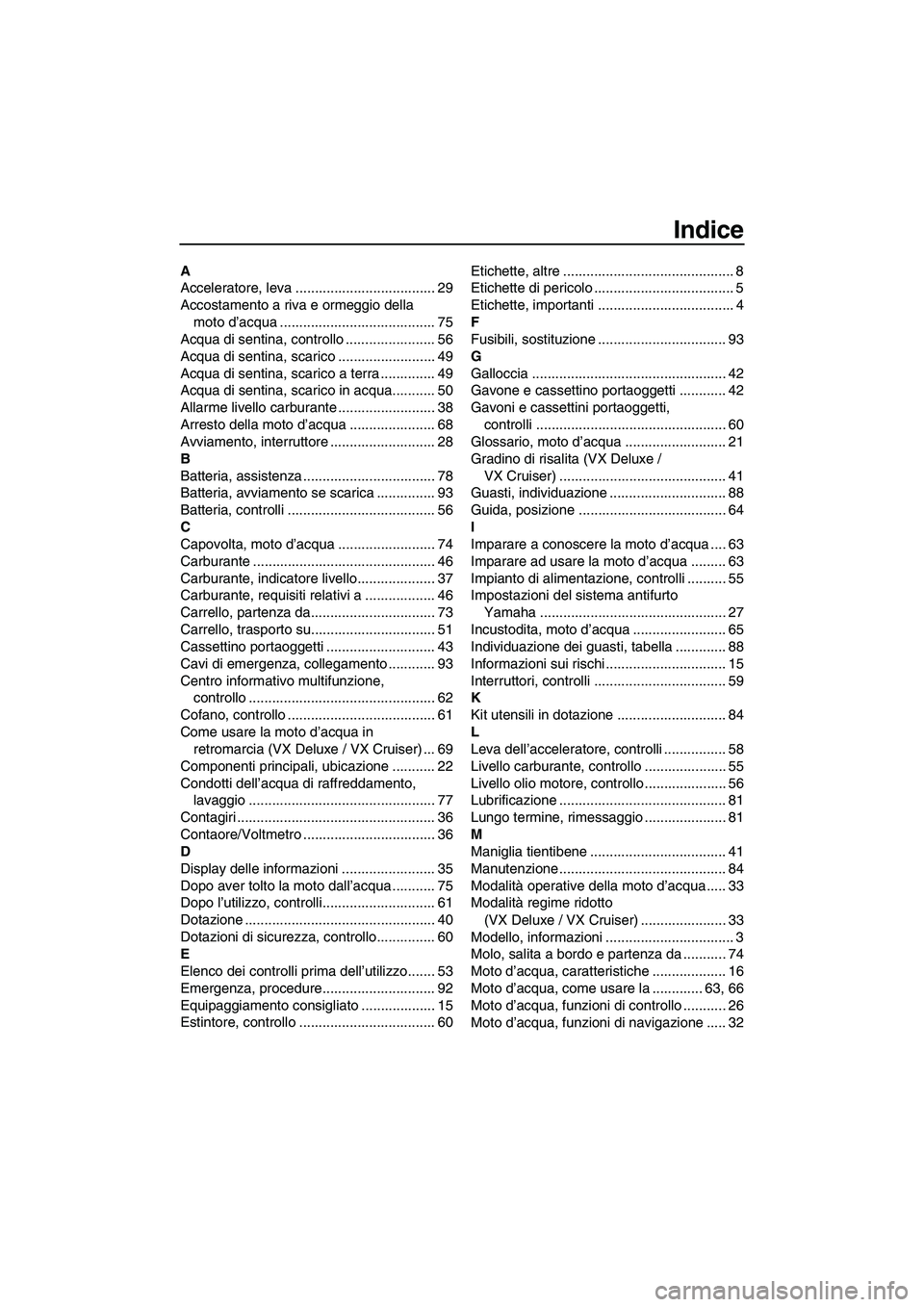

Indice
A
Acceleratore, leva .................................... 29
Accostamento a riva e ormeggio della moto d’acqua ........................................ 75
Acqua di sentina, controllo ....................... 56
Acqua di sentina, scarico ......................... 49
Acqua di sentina, scarico a terra .............. 49
Acqua di sentina, scarico in acqua........... 50
Allarme livello carburante ......................... 38
Arresto della moto d’acqua ...................... 68
Avviamento, interruttore ........................... 28
B
Batteria, assistenza .................................. 78
Batteria, avviamento se scarica ............... 93
Batteria, controlli ...................................... 56
C
Capovolta, moto d’acqua ......................... 74
Carburante ............................................... 46
Carburante, indicatore livello.................... 37
Carburante, requisiti relativi a .................. 46
Carrello, partenza da................................ 73
Carrello, trasporto su................................ 51
Cassettino portaoggetti ............................ 43
Cavi di emergenza, collegamento ............ 93
Centro informativo multifunzione, controllo ................................................ 62
Cofano, controllo ...................................... 61
Come usare la moto d’acqua in retromarcia (VX Deluxe / VX Cruiser) ... 69
Componenti principali, ubicazione ........... 22
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 77
Contagiri ................................................... 36
Contaore/Voltmetro .................................. 36
D
Display delle informazioni ........................ 35
Dopo aver tolto la moto dall’acqua ........... 75
Dopo l’utilizzo, controlli............................. 61
Dotazione ................................................. 40
Dotazioni di sicurezza, controllo............... 60
E
Elenco dei controlli prima dell’utilizzo....... 53
Emergenza, procedure............................. 92
Equipaggiamento consigliato ................... 15
Estintore, controllo ................................... 60 Etichette, altre ............................................ 8
Etichette di pericolo .................................... 5
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 93
G
Galloccia .................................................. 42
Gavone e cassettino portaoggetti ............ 42
Gavoni e cassettini portaoggetti,
controlli ................................................. 60
Glossario, moto d’acqua .......................... 21
Gradino di risalita (VX Deluxe /
VX Cruiser) ........................................... 41
Guasti, individuazione .............................. 88
Guida, posizione ...................................... 64
I
Imparare a conoscere la moto d’acqua .... 63
Imparare ad usare la moto d’acqua ......... 63
Impianto di alimentazione, controlli .......... 55
Impostazioni del sistema antifurto
Yamaha ................................................ 27
Incustodita, moto d’acqua ........................ 65
Individuazione dei guasti, tabella ............. 88
Informazioni sui rischi ............................... 15
Interruttori, controlli .................................. 59
K
Kit utensili in dotazione ............................ 84
L
Leva dell’acceleratore, controlli ................ 58
Livello carburante, controllo ..................... 55
Livello olio motore, controllo ..................... 56
Lubrificazione ........................................... 81
Lungo termine, rimessaggio ..................... 81
M
Maniglia tientibene ................................... 41
Manutenzione........................................... 84
Modalità operative della moto d’acqua ..... 33
Modalità regime ridotto (VX Deluxe / VX Cruiser) ...................... 33
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da ........... 74
Moto d’acqua, caratteristiche ................... 16
Moto d’acqua, come usare la ............. 63, 66
Moto d’acqua, funzioni di controllo ........... 26
Moto d’acqua, funzioni di navigazione ..... 32
UF2P70H0.book Page 1 Tuesday, July 24, 2012 9:46 AM

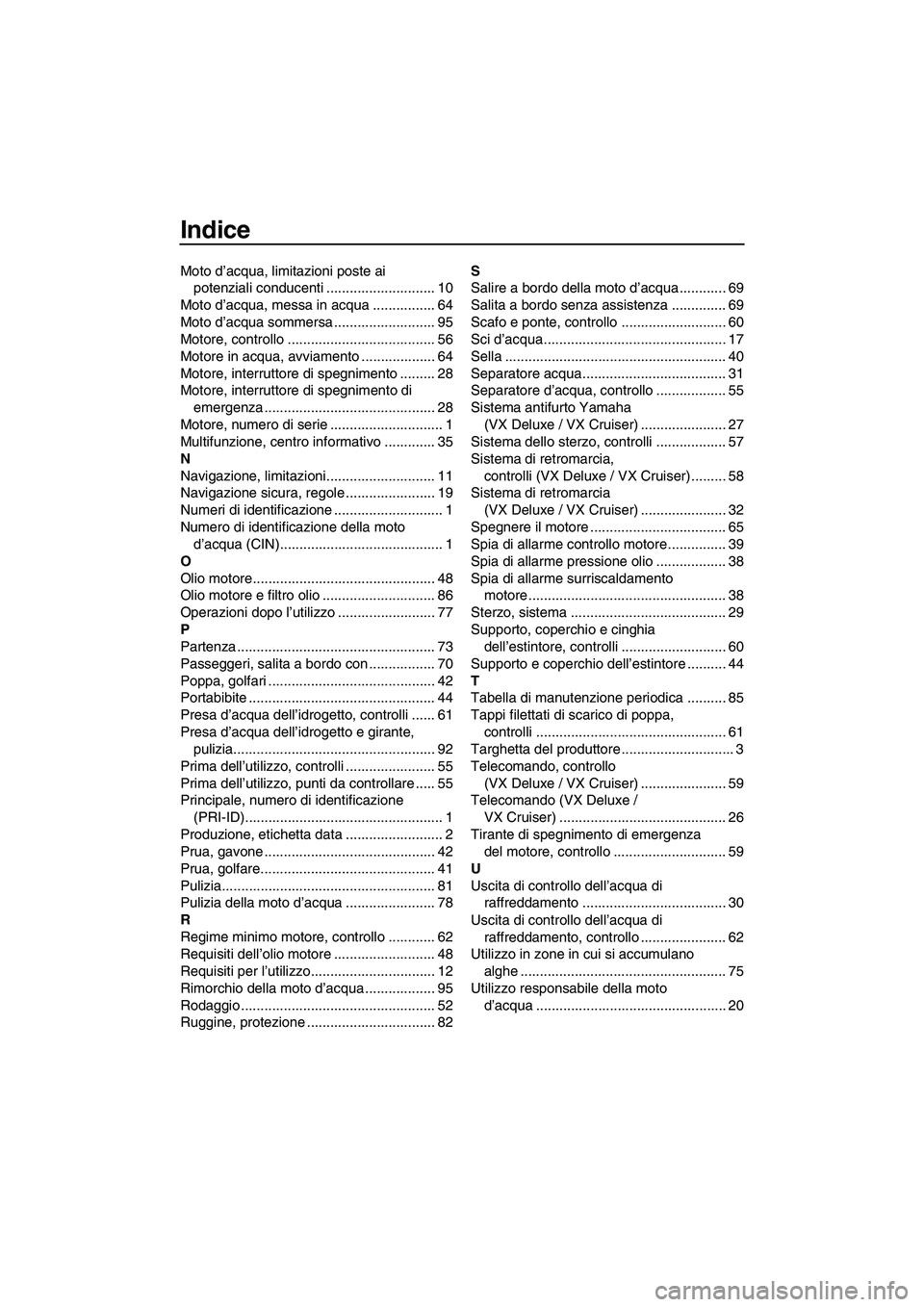

Indice
Moto d’acqua, limitazioni poste ai potenziali conducenti ............................ 10
Moto d’acqua, messa in acqua ................ 64
Moto d’acqua sommersa .......................... 95
Motore, controllo ...................................... 56
Motore in acqua, avviamento ................... 64
Motore, interruttore di spegnimento ......... 28
Motore, interruttore di spegnimento di emergenza ............................................ 28
Motore, numero di serie ............................. 1
Multifunzione, centro informativo ............. 35
N
Navigazione, limitazioni............................ 11
Navigazione sicura, regole ....................... 19
Numeri di identificazione ............................ 1
Numero di identificazione della moto d’acqua (CIN).......................................... 1
O
Olio motore............................................... 48
Olio motore e filtro olio ............................. 86
Operazioni dopo l’utilizzo ......................... 77
P
Partenza ................................................... 73
Passeggeri, salita a bordo con ................. 70
Poppa, golfari ........................................... 42
Portabibite ................................................ 44
Presa d’acqua dell’idrogetto, controlli ...... 61
Presa d’acqua dell’idrogetto e girante, pulizia.................................................... 92
Prima dell’utilizzo, controlli ....................... 55
Prima dell’utilizzo, punti da controllare ..... 55
Principale, numero di identificazione (PRI-ID)................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 42
Prua, golfare............................................. 41
Pulizia....................................................... 81
Pulizia della moto d’acqua ....................... 78
R
Regime minimo motore, controllo ............ 62
Requisiti dell’olio motore .......................... 48
Requisiti per l’utilizzo................................ 12
Rimorchio della moto d’acqua .................. 95
Rodaggio .................................................. 52
Ruggine, protezione ................................. 82 S
Salire a bordo della moto d’acqua ............ 69
Salita a bordo senza assistenza .............. 69
Scafo e ponte, controllo ........................... 60
Sci d’acqua............................................... 17
Sella ......................................................... 40
Separatore acqua..................................... 31
Separatore d’acqua, controllo .................. 55
Sistema antifurto Yamaha
(VX Deluxe / VX Cruiser) ...................... 27
Sistema dello sterzo, controlli .................. 57
Sistema di retromarcia,
controlli (VX Deluxe / VX Cruiser) ......... 58
Sistema di retromarcia
(VX Deluxe / VX Cruiser) ...................... 32
Spegnere il motore ................................... 65
Spia di allarme controllo motore............... 39
Spia di allarme pressione olio .................. 38
Spia di allarme surriscaldamento motore ................................................... 38
Sterzo, sistema ........................................ 29
Supporto, coperchio e cinghia dell’estintore, controlli ........................... 60
Supporto e coperchio dell’estintore .......... 44
T
Tabella di manutenzione periodica .......... 85
Tappi filettati di scarico di poppa, controlli ................................................. 61
Targhetta del produttore ............................. 3
Telecomando, controllo
(VX Deluxe / VX Cruiser) ...................... 59
Telecomando (VX Deluxe /
VX Cruiser) ........................................... 26
Tirante di spegnimento di emergenza del motore, controllo ............................. 59
U
Uscita di controllo dell’acqua di raffreddamento ..................................... 30
Uscita di controllo dell’acqua di raffreddamento, controllo ...................... 62
Utilizzo in zone in cui si accumulano
alghe ..................................................... 75
Utilizzo responsabile della moto d’acqua ................................................. 20
UF2P70H0.book Page 2 Tuesday, July 24, 2012 9:46 AM

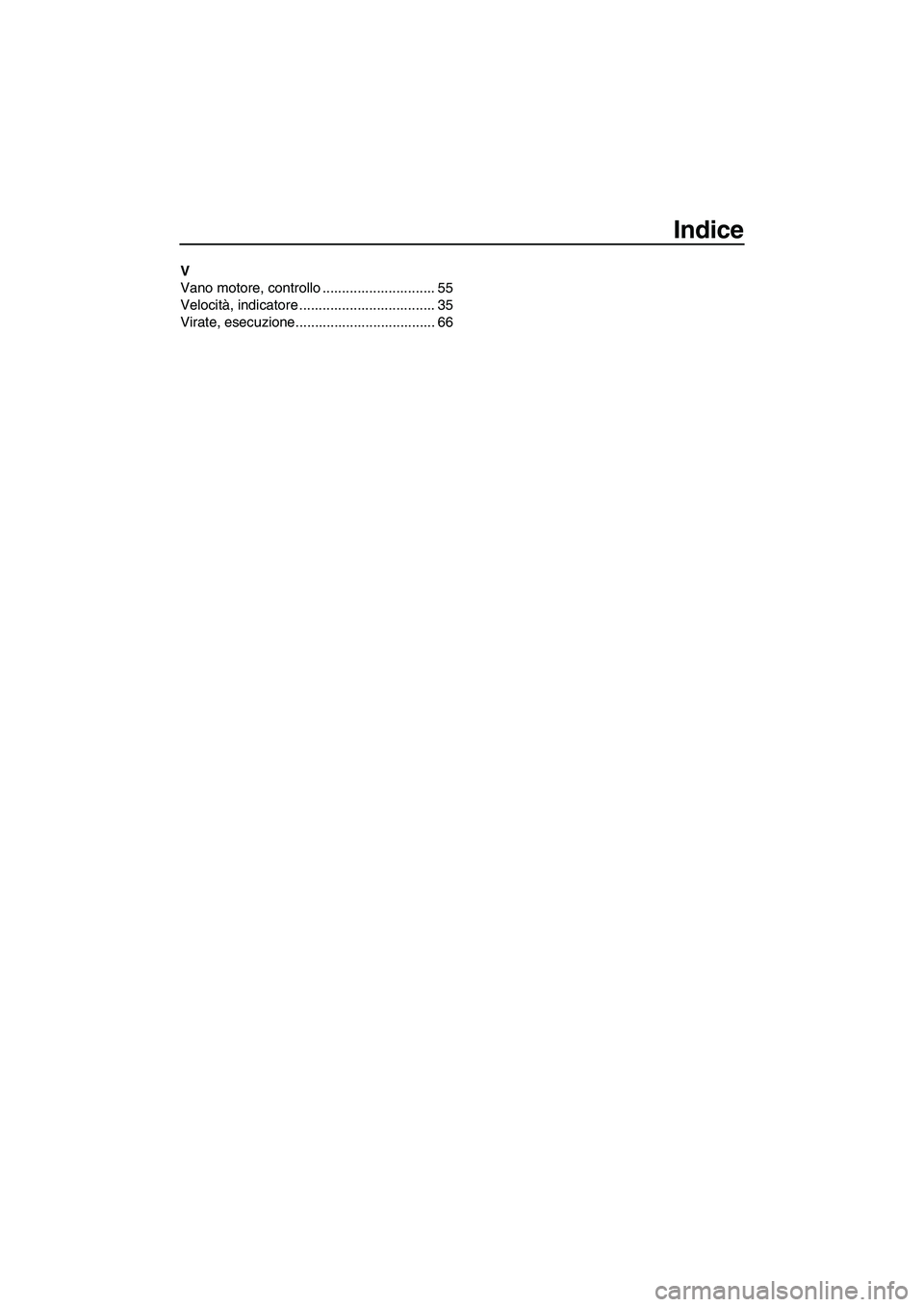

Indice
V
Vano motore, controllo ............................. 55
Velocità, indicatore ................................... 35
Virate, esecuzione.................................... 66
UF2P70H0.book Page 3 Tuesday, July 24, 2012 9:46 AM

Stampato negli U.S.A.
Agosto 2012–0.5 × 1 CR
UF2P70H0.book Page 1 Tuesday, July 24, 2012 9:46 AM
