YAMAHA VX DELUXE 2014 Manual de utilização (in Portuguese)

Recuperação de anomalias
94
nificação ou deformação do guiador.
[PCJ00662]
(2) Retirar as algas ou detritos presentesjunto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jac-
to e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34642Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bate-
ria auxiliar de 12 volts e cabos auxiliares.
PJU34664Ligação dos cabos auxiliares
AVISO
PWJ01251
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:
Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.
Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veícu-
lo.
Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar negativo (–) ao terminal negativo (–) da
bateria auxiliar. (3) Ligar a outra extremidade do cabo auxi-
liar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos auxiliares, efectuando os passos ante-
riores pela ordem inversa. (Consultar
mais informações sobre o arranque do
motor na página 28.)
PJU34696Substituição dos fusíveis
Caso um fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir um fusível:
(1) Remover o banco. (Ver os procedimen-tos de remoção e instalação dos bancos
na página 40.)
1Cabo auxiliar negativo (–)
2 Bateria auxiliar
3 Cabo auxiliar positivo (+)
4 Suporte do motor
1 Fusível em condições
2 Fusível queimado
1
43
2
2
1
UF2P71P0.book Page 94 Wednesday, July 10, 2013 6:34 PM

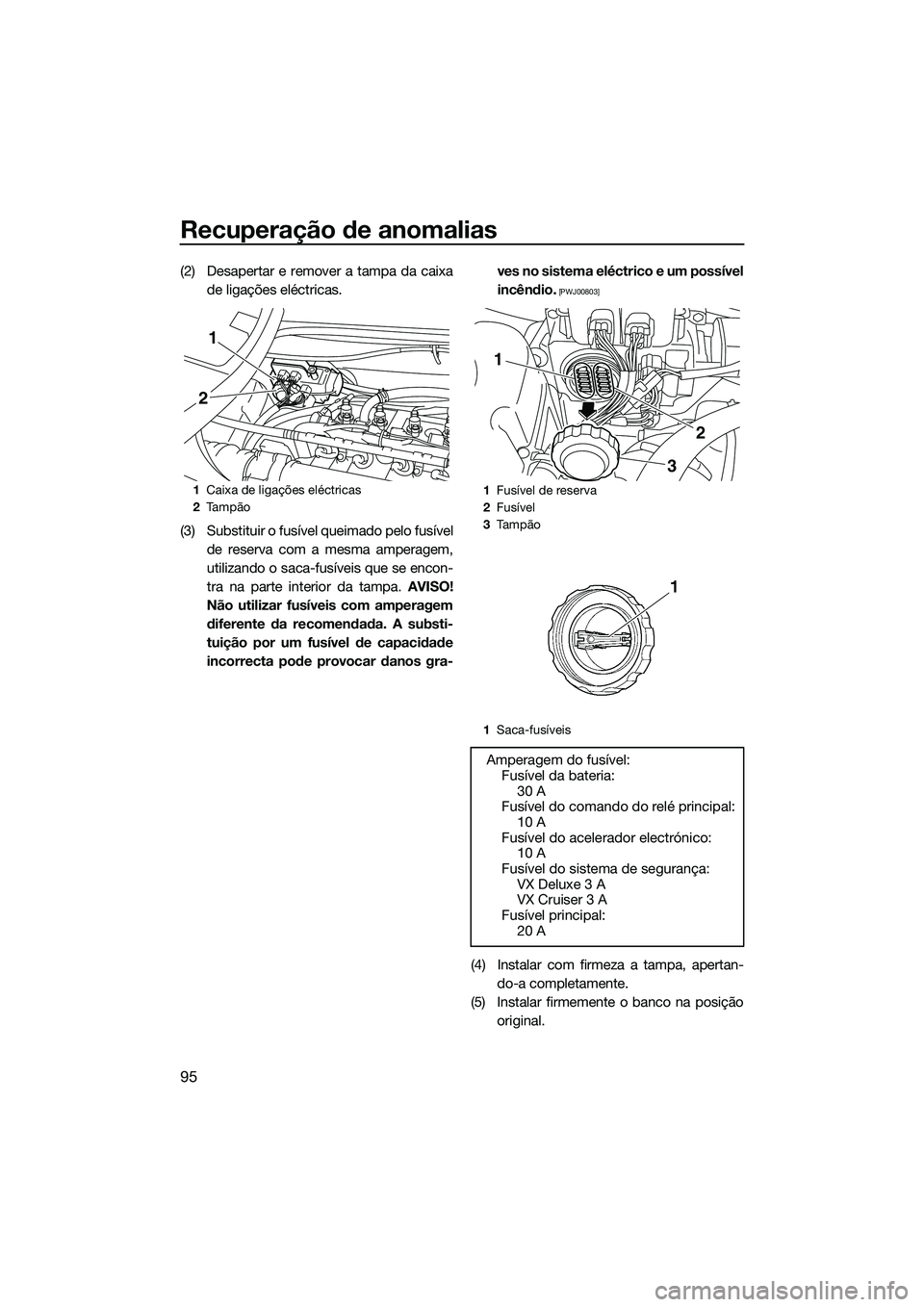

Recuperação de anomalias
95
(2) Desapertar e remover a tampa da caixade ligações eléctricas.
(3) Substituir o fusível queimado pelo fusível de reserva com a mesma amperagem,
utilizando o saca-fusíveis que se encon-
tra na parte interior da tampa. AVISO!
Não utilizar fusíveis com amperagem
diferente da recomendada. A substi-
tuição por um fusível de capacidade
incorrecta pode provocar danos gra- ves no sistema eléctrico e um possível
incêndio.
[PWJ00803]
(4) Instalar com firmeza a tampa, apertan-
do-a completamente.
(5) Instalar firmemente o banco na posição original.
1Caixa de ligações eléctricas
2 Ta m p ã o
1
2
1Fusível de reserva
2 Fusível
3 Ta m p ã o
1 Saca-fusíveis
Amperagem do fusível:
Fusível da bateria:
30 A
Fusível do comando do relé principal: 10 A
Fusível do acelerador electrónico: 10 A
Fusível do sistema de segurança:
VX Deluxe 3 A
VX Cruiser 3 A
Fusível principal:
20 A
1
32
UF2P71P0.book Page 95 Wednesday, July 10, 2013 6:34 PM

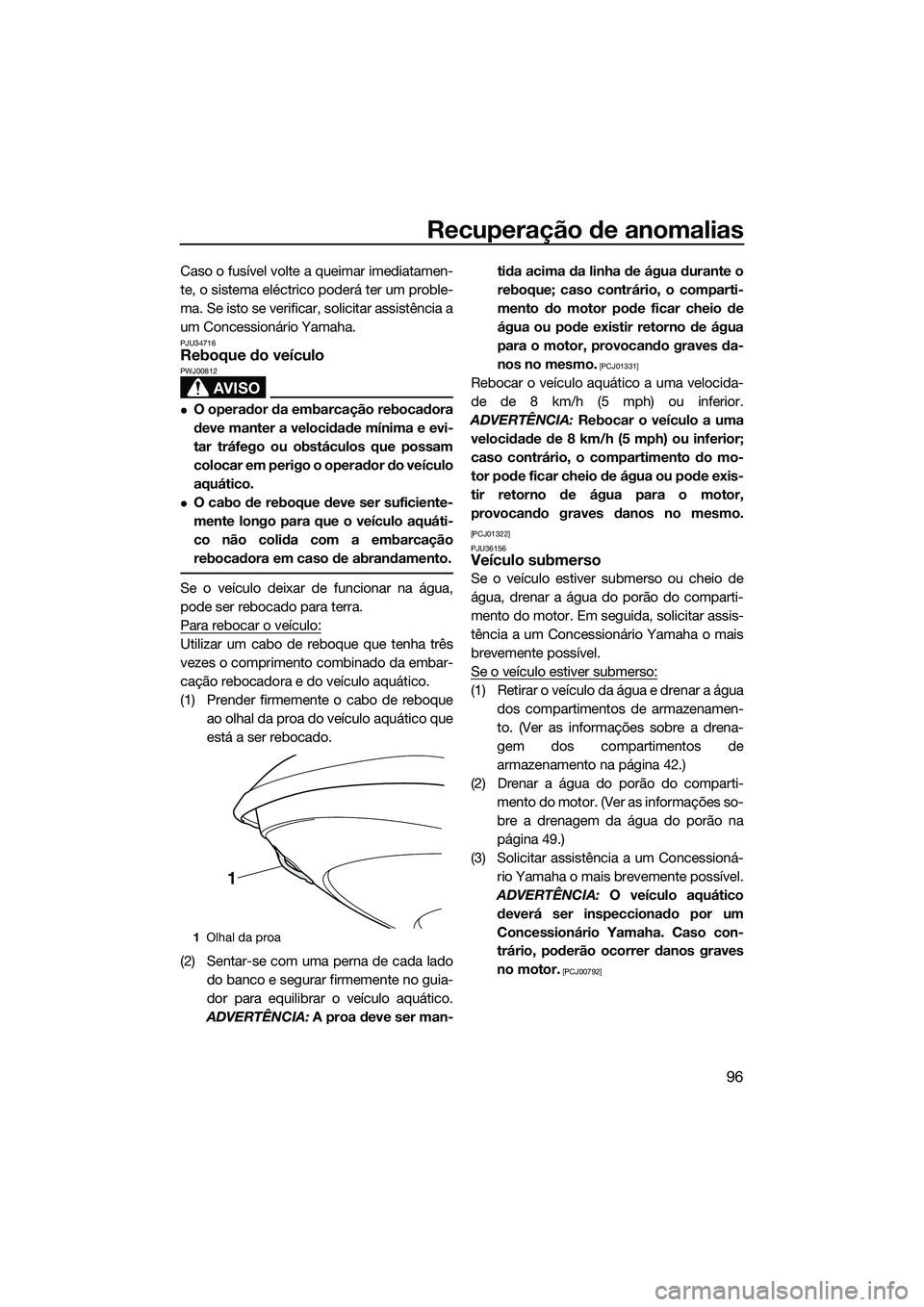

Recuperação de anomalias
96
Caso o fusível volte a queimar imediatamen-
te, o sistema eléctrico poderá ter um proble-
ma. Se isto se verificar, solicitar assistência a
um Concessionário Yamaha.
PJU34716Reboque do veículo
AVISO
PWJ00812
O operador da embarcação rebocadora
deve manter a velocidade mínima e evi-
tar tráfego ou obstáculos que possam
colocar em perigo o operador do veículo
aquático.
O cabo de reboque deve ser suficiente-
mente longo para que o veículo aquáti-
co não colida com a embarcação
rebocadora em caso de abrandamento.
Se o veículo deixar de funcionar na água,
pode ser rebocado para terra.
Para rebocar o veículo:
Utilizar um cabo de reboque que tenha três
vezes o comprimento combinado da embar-
cação rebocadora e do veículo aquático.
(1) Prender firmemente o cabo de reboqueao olhal da proa do veículo aquático que
está a ser rebocado.
(2) Sentar-se com uma perna de cada lado do banco e segurar firmemente no guia-
dor para equilibrar o veículo aquático.
ADVERTÊNCIA: A proa deve ser man- tida acima da linha de água durante o
reboque; caso contrário, o comparti-
mento do motor pode ficar cheio de
água ou pode existir retorno de água
para o motor, provocando graves da-
nos no mesmo.
[PCJ01331]
Rebocar o veículo aquático a uma velocida-
de de 8 km/h (5 mph) ou inferior.
ADVERTÊNCIA: Rebocar o veículo a uma
velocidade de 8 km/h (5 mph) ou inferior;
caso contrário, o compartimento do mo-
tor pode ficar cheio de água ou pode exis-
tir retorno de água para o motor,
provocando graves danos no mesmo.
[PCJ01322]
PJU36156
Veículo submerso
Se o veículo estiver submerso ou cheio de
água, drenar a água do porão do comparti-
mento do motor. Em seguida, solicitar assis-
tência a um Concessionário Yamaha o mais
brevemente possível.
Se o veículo estiver submerso:
(1) Retirar o veículo da água e drenar a água dos compartimentos de armazenamen-
to. (Ver as informações sobre a drena-
gem dos compartimentos de
armazenamento na página 42.)
(2) Drenar a água do porão do comparti- mento do motor. (Ver as informações so-
bre a drenagem da água do porão na
página 49.)
(3) Solicitar assistência a um Concessioná- rio Yamaha o mais brevemente possível.
ADVERTÊNCIA: O veículo aquático
deverá ser inspeccionado por um
Concessionário Yamaha. Caso con-
trário, poderão ocorrer danos graves
no motor.
[PCJ00792]
1 Olhal da proa
1
UF2P71P0.book Page 96 Wednesday, July 10, 2013 6:34 PM

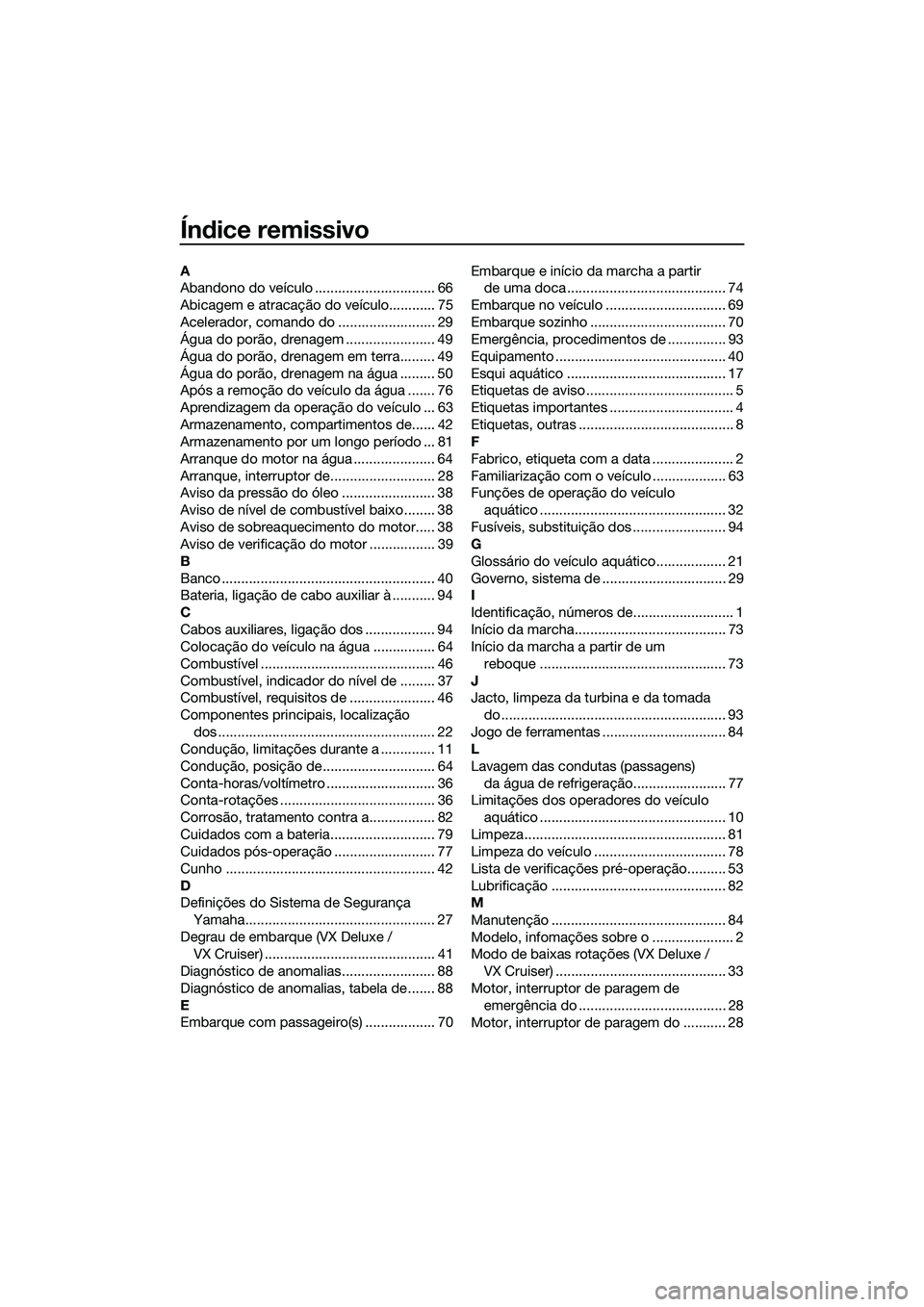

Índice remissivo
A
Abandono do veículo ............................... 66
Abicagem e atracação do veículo............ 75
Acelerador, comando do ......................... 29
Água do porão, drenagem ....................... 49
Água do porão, drenagem em terra......... 49
Água do porão, drenagem na água ......... 50
Após a remoção do veículo da água ....... 76
Aprendizagem da operação do veículo ... 63
Armazenamento, compartimentos de...... 42
Armazenamento por um longo período ... 81
Arranque do motor na água ..................... 64
Arranque, interruptor de........................... 28
Aviso da pressão do óleo ........................ 38
Aviso de nível de combustível baixo........ 38
Aviso de sobreaquecimento do motor..... 38
Aviso de verificação do motor ................. 39
B
Banco ....................................................... 40
Bateria, ligação de cabo auxiliar à ........... 94
C
Cabos auxiliares, ligação dos .................. 94
Colocação do veículo na água ................ 64
Combustível ............................................. 46
Combustível, indicador do nível de ......... 37
Combustível, requisitos de ...................... 46
Componentes principais, localização dos ........................................................ 22
Condução, limitações durante a .............. 11
Condução, posição de............................. 64
Conta-horas/voltímetro ............................ 36
Conta-rotações ........................................ 36
Corrosão, tratamento contra a................. 82
Cuidados com a bateria........................... 79
Cuidados pós-operação .......................... 77
Cunho ...................................................... 42
D
Definições do Sistema de Segurança
Yamaha................................................. 27
Degrau de embarque (VX Deluxe / VX Cruiser) ............................................ 41
Diagnóstico de anomalias........................ 88
Diagnóstico de anomalias, tabela de ....... 88
E
Embarque com passageiro(s) .................. 70 Embarque e início da marcha a partir
de uma doca ......................................... 74
Embarque no veículo ............................... 69
Embarque sozinho ................................... 70
Emergência, procedimentos de ............... 93
Equipamento ............................................ 40
Esqui aquático ......................................... 17
Etiquetas de aviso ...................................... 5
Etiquetas importantes ................................ 4
Etiquetas, outras ........................................ 8
F
Fabrico, etiqueta com a data ..................... 2
Familiarização com o veículo ................... 63
Funções de operação do veículo aquático ................................................ 32
Fusíveis, substituição dos ........................ 94
G
Glossário do veículo aquático.................. 21
Governo, sistema de ................................ 29
I
Identificação, números de.......................... 1
Início da marcha....................................... 73
Início da marcha a partir de um reboque ................................................ 73
J
Jacto, limpeza da turbina e da tomada do .......................................................... 93
Jogo de ferramentas ................................ 84
L
Lavagem das condutas (passagens) da água de refrigeração........................ 77
Limitações dos operadores do veículo
aquático ................................................ 10
Limpeza.................................................... 81
Limpeza do veículo .................................. 78
Lista de verificações pré-operação.......... 53
Lubrificação ............................................. 82
M
Manutenção ............................................. 84
Modelo, infomações sobre o ..................... 2
Modo de baixas rotações (VX Deluxe / VX Cruiser) ............................................ 33
Motor, interruptor de paragem de emergência do ...................................... 28
Motor, interruptor de paragem do ........... 28
UF2P71P0.book Page 1 Wednesday, July 10, 2013 6:34 PM

Índice remissivo
Motor, número de série do ........................ 1
Motor, óleo do.......................................... 48
Motor, rodagem do .................................. 52
Multifunções, centro de informações ...... 35
N
Número de Identificação do Veículo (CIN) ........................................................ 1
O
Óleo do motor e filtro de óleo .................. 86
Óleo do motor, requisitos do ................... 48
Operação do veículo aquático ................. 63
Operação em áreas com muitas algas .... 75
Operação, requisitos de........................... 12
P
Paragem do motor ................................... 65
Paragem do veículo ................................. 68
Pega manual ............................................ 41
Perigo, informações de ............................ 15
Periódica, tabela de manutenção ............ 85
Placa do fabricante .................................... 2
Popa, olhais da ........................................ 42
Porta-luvas ............................................... 43
Pré-operação, pontos de verificação ...... 55
Principal, Número de Identificação
(PRI-ID) ................................................... 1
Proa, compartimento de
armazenamento na ............................... 42
Proa, olhal da ........................................... 42
Purgador de água .................................... 31
R
Reboque do veículo ................................. 96
Recomendado, equipamento .................. 15
S
Saída piloto da água de refrigeração ....... 30
Segurança na navegação, regras de ....... 19
Sistema de marcha à ré (VX Deluxe / VX Cruiser) ............................................ 32
Sistema de Segurança Yamaha
(VX Deluxe / VX Cruiser) ....................... 27
Submerso, veículo ................................... 96
Suporte e cobertura do extintor de incêndios .............................................. 44
Suporte para bebidas .............................. 44 T
Transmissor do controlo remoto
(VX Deluxe / VX Cruiser) ....................... 26
Transporte num reboque ......................... 51
U
Utilização do veículo aquático ................. 66
Utilização responsável do veículo............ 19
Utilizar o veículo aquático em marcha à ré (VX Deluxe / VX Cruiser) ................ 69
V
Veículo aquático, funções de controlo do .......................................................... 26
Veículo, características do ....................... 16
Veículo, modos de funcionamento do ..... 33
Velocímetro .............................................. 35
Verificação da água do porão .................. 56
Verificação da saída piloto da água de refrigeração........................................... 62
Verificação do bloco motor ...................... 56
Verificação do cabo de paragem de emergência ........................................... 59
Verificação do capot ................................ 61
Verificação do casco e convés ................ 61
Verificação do centro de informações multifunções ......................................... 62
Verificação do compartimento do
motor .................................................... 55
Verificação do equipamento de segurança ............................................. 60
Verificação do extintor de incêndios........ 60
Verificação do nível de combustível ........ 55
Verificação do nível do óleo do motor ..... 56
Verificação do purgador de água............. 56
Verificação do ralenti do motor ................ 62
Verificação do transmissor do controlo remoto (VX Deluxe / VX Cruiser) ........... 59
Verificação dos bujões de drenagem da popa................................................. 61
Verificação dos interruptores ................... 59
Verificações da bateria............................. 56
Verificações da tomada do jacto ............. 61
Verificações do comando do acelerador ............................................. 58
Verificações do compartimento de armazenamento .................................... 60
UF2P71P0.book Page 2 Wednesday, July 10, 2013 6:34 PM

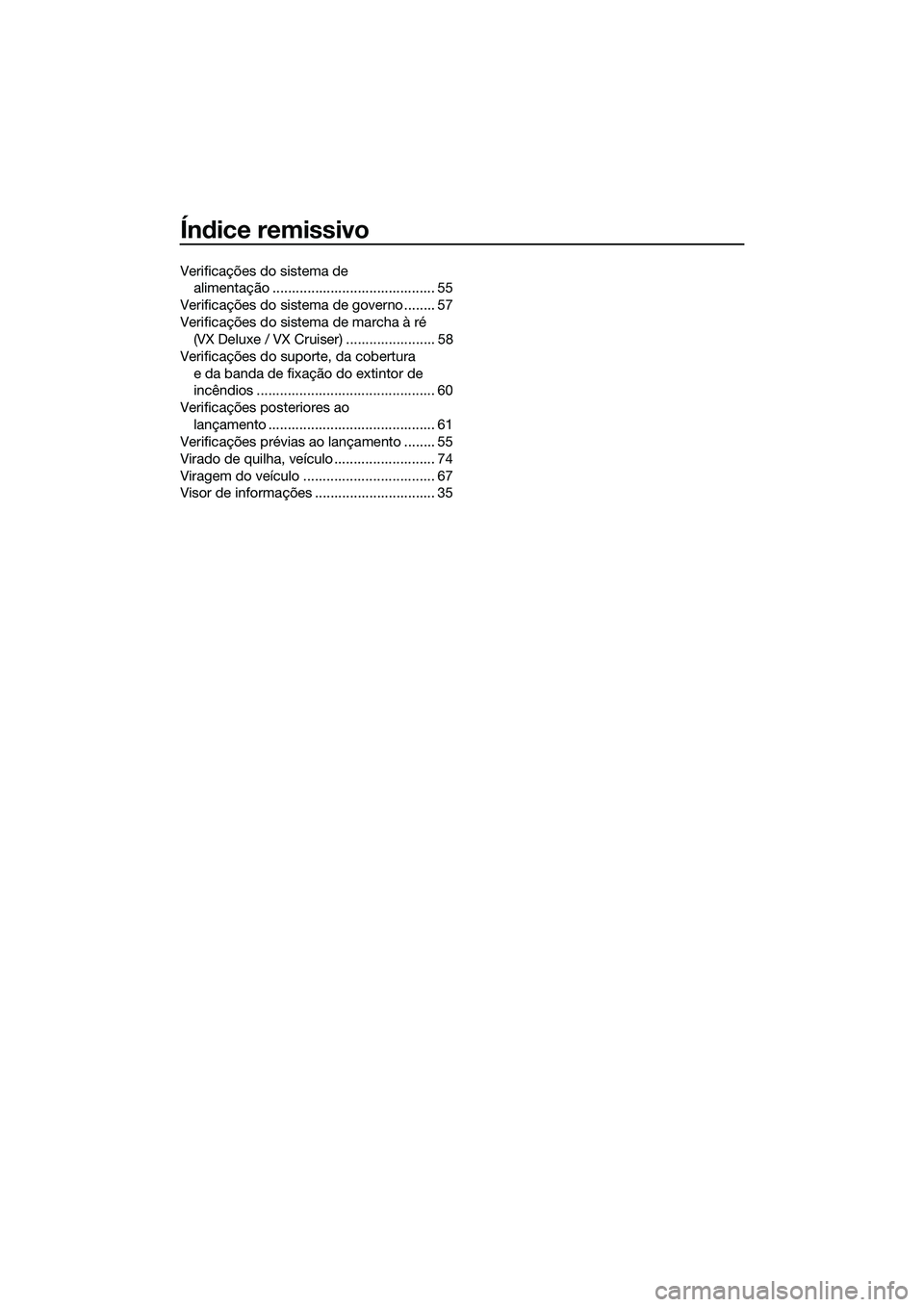

Índice remissivo
Verificações do sistema de alimentação .......................................... 55
Verificações do sistema de governo ........ 57
Verificações do sistema de marcha à ré (VX Deluxe / VX Cruiser) ....................... 58
Verificações do suporte, da cobertura e da banda de fixação do extintor de
incêndios .............................................. 60
Verificações posteriores ao lançamento ........................................... 61
Verificações prévias ao lançamento ........ 55
Virado de quilha, veículo .......................... 74
Viragem do veículo .................................. 67
Visor de informações ............................... 35
UF2P71P0.book Page 3 Wednesday, July 10, 2013 6:34 PM

UF2P71P0.book Page 4 Wednesday, July 10, 2013 6:34 PM

Impresso nos E.U.A.
Julho 2013–0.5 × 1 CR
UF2P71P0.book Page 1 Wednesday, July 10, 2013 6:34 PM
