Funcionamento do equipamento
53

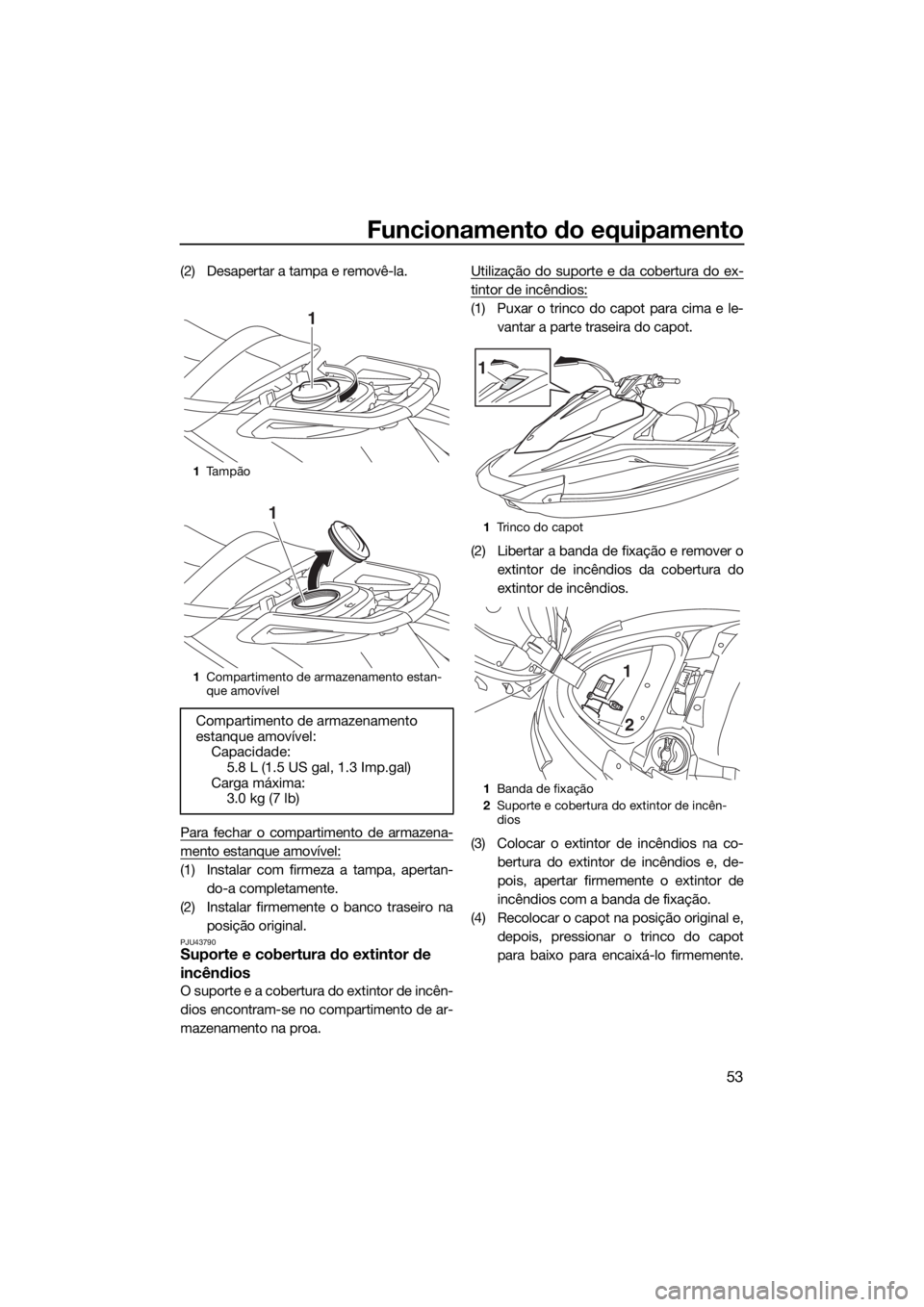

(2) Desapertar a tampa e removê-la.
Para fechar o compartimento de armazena-
mento estanque amovível:
(1) Instalar com firmeza a tampa, apertan-
do-a completamente.
(2) Instalar firmemente o banco traseiro na
posição original.
PJU43790Suporte e cobertura do extintor de
incêndios
O suporte e a cobertura do extintor de incên-
dios encontram-se no compartimento de ar-
mazenamento na proa.Utilização do suporte e da cobertura do ex-
tintor de incêndios:
(1) Puxar o trinco do capot para cima e le-
vantar a parte traseira do capot.
(2) Libertar a banda de fixação e remover o
extintor de incêndios da cobertura do
extintor de incêndios.
(3) Colocar o extintor de incêndios na co-
bertura do extintor de incêndios e, de-
pois, apertar firmemente o extintor de
incêndios com a banda de fixação.
(4) Recolocar o capot na posição original e,
depois, pressionar o trinco do capot
para baixo para encaixá-lo firmemente.
1Ta m p ã o
1Compartimento de armazenamento estan-
que amovível
Compartimento de armazenamento
estanque amovível:
Capacidade:
5.8 L (1.5 US gal, 1.3 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1
11Trinco do capot
1Banda de fixação
2Suporte e cobertura do extintor de incên-
dios
1
1
2
UF4G71P0.book Page 53 Tuesday, July 26, 2016 4:10 PM

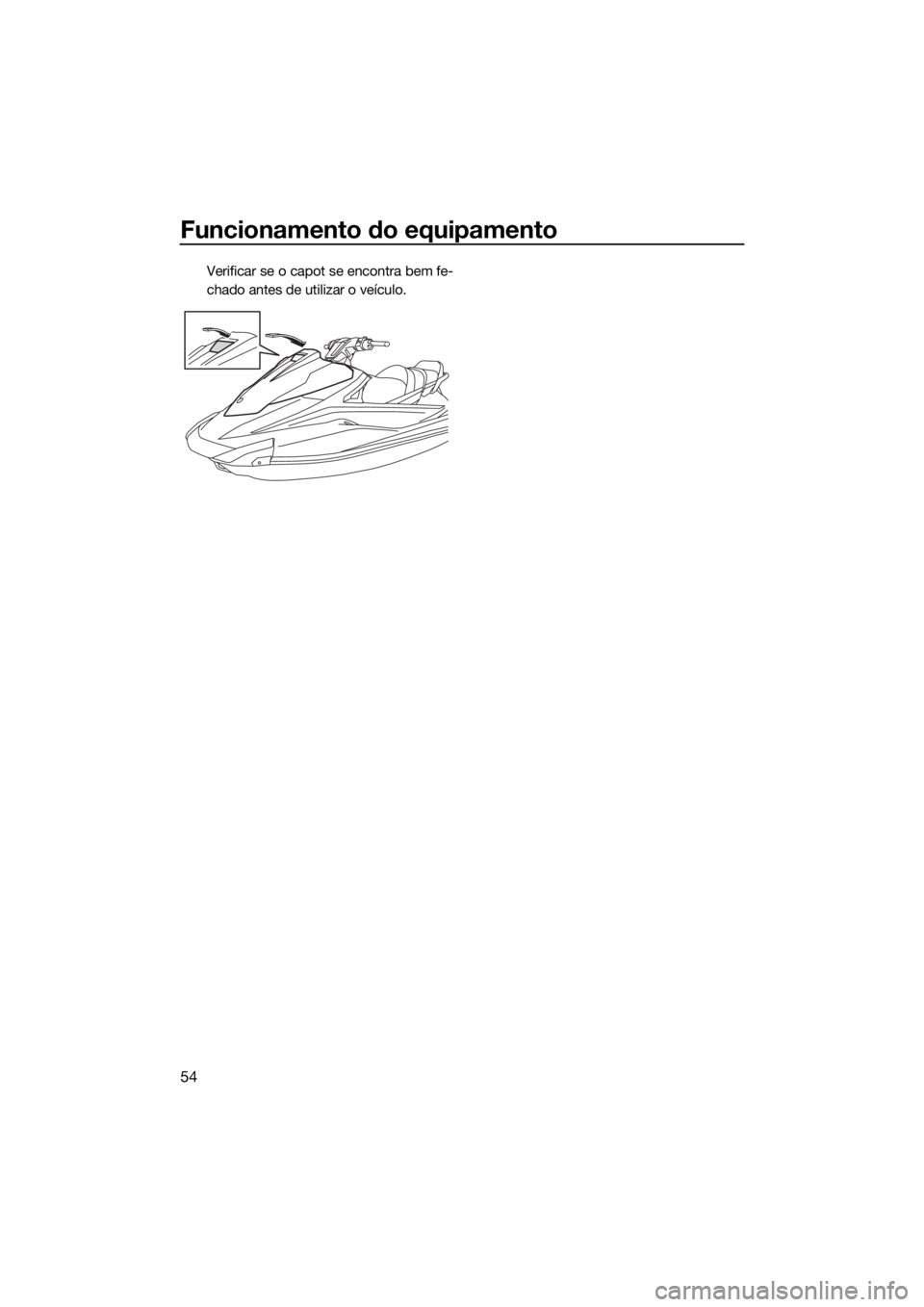

Funcionamento do equipamento
54
Verificar se o capot se encontra bem fe-
chado antes de utilizar o veículo.
UF4G71P0.book Page 54 Tuesday, July 26, 2016 4:10 PM

Requisitos de operação e manuseamento
55
PJU31823
Requisitos de combustívelPJU43641Combustível
AVISO
PWJ00283
A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.
A gasolina é tóxica e pode provocar fe-
rimentos ou a morte. Manusear a gaso-
lina com cuidado. Nunca puxar a
gasolina por um tubo com a boca. No
caso de alguém engolir gasolina, inalar
uma grande quantidade de vapor de ga-
solina ou esta entrar em contacto com
os olhos, consultar imediatamente um
médico. No caso de derramamento de
gasolina sobre a pele, lavar com água e
sabão. No caso de derramamento de
gasolina sobre a roupa, mudar de roupa.
ADVERTÊNCIA
PCJ00322
Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.
Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura de
combustível com 85% de etanol e, por con-
seguinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta
pode provocar danos no sistema de alimen-
tação ou problemas de desempenho do mo-
tor.
Para encher o reservatório de combustível:
(1) Desligar o motor antes do reabasteci-
mento de combustível. Não permanecer
nem sentar no veículo. Durante o rea-
bastecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
(2) Colocar o veículo numa área bem venti-
lada e na posição horizontal.
(3) Remover os bancos e verificar o nível de
combustível. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 47.) Combustível recomendado:
Gasolina sem chumbo com um índice
de octanas mínimo de
86
Índice de Octanas (PON) =
(R + M)/2
90 Índice de Octanas (RON)
UF4G71P0.book Page 55 Tuesday, July 26, 2016 4:10 PM

Requisitos de operação e manuseamento
56

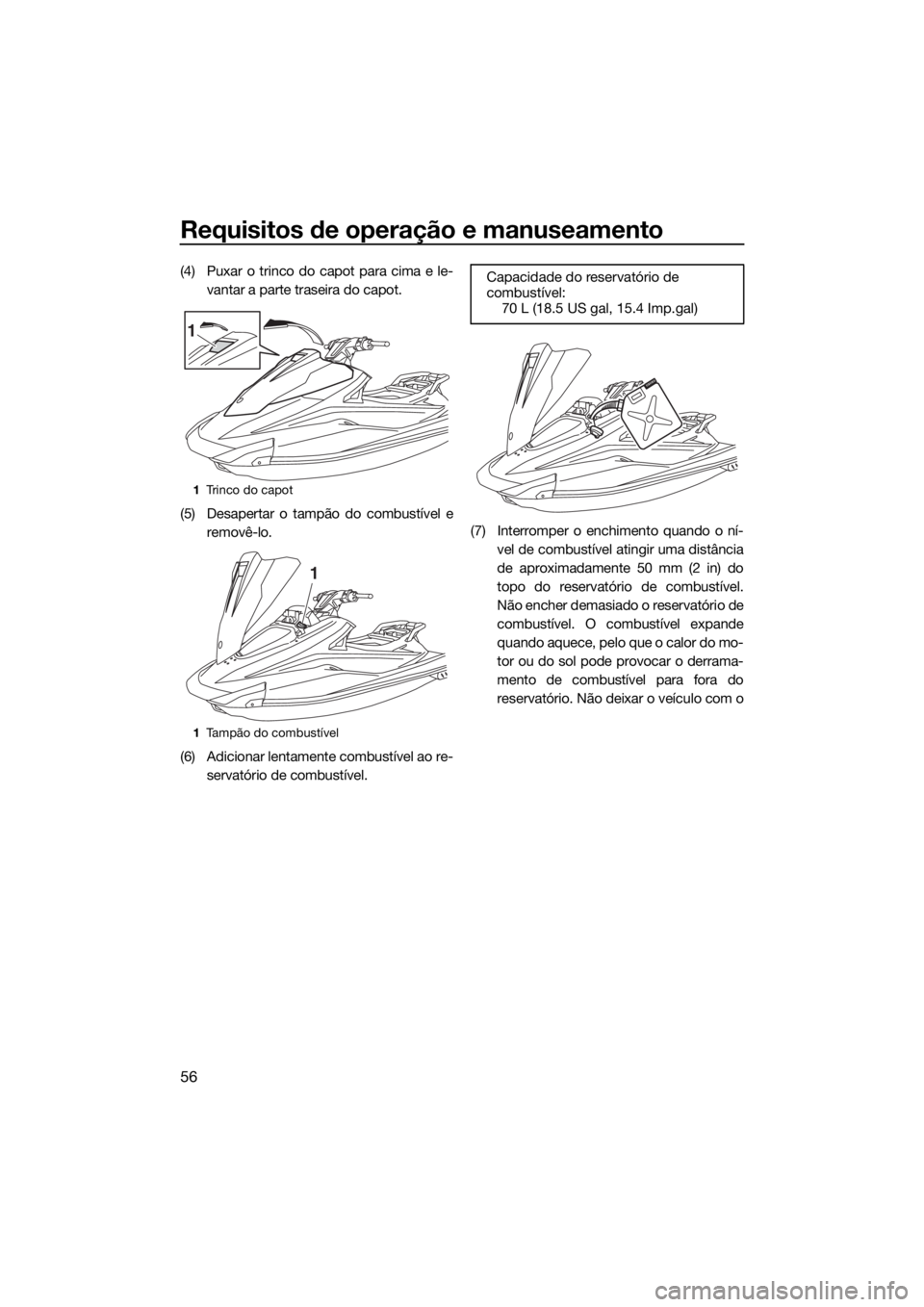

(4) Puxar o trinco do capot para cima e le-
vantar a parte traseira do capot.
(5) Desapertar o tampão do combustível e
removê-lo.
(6) Adicionar lentamente combustível ao re-
servatório de combustível.(7) Interromper o enchimento quando o ní-
vel de combustível atingir uma distância
de aproximadamente 50 mm (2 in) do
topo do reservatório de combustível.
Não encher demasiado o reservatório de
combustível. O combustível expande
quando aquece, pelo que o calor do mo-
tor ou do sol pode provocar o derrama-
mento de combustível para fora do
reservatório. Não deixar o veículo com o
1Trinco do capot
1Tampão do combustível
1
1
Capacidade do reservatório de
combustível:
70 L (18.5 US gal, 15.4 Imp.gal)
UF4G71P0.book Page 56 Tuesday, July 26, 2016 4:10 PM

Requisitos de operação e manuseamento
57
reservatório de combustível exposto à
luz solar direta.
(8) Limpar imediatamente qualquer com-
bustível derramado com um pano seco.
(9) Instalar o tampão do combustível com
firmeza, apertando-o até se ouvir um es-
talido.
(10) Recolocar o capot na posição original e,
depois, pressionar o trinco do capot
para baixo para encaixá-lo firmemente.
Verificar se o tampão do combustível e ocapot se encontram bem fechados antes
de utilizar o veículo.
(11) Instalar firmemente os bancos nas res-
petivas posições originais.

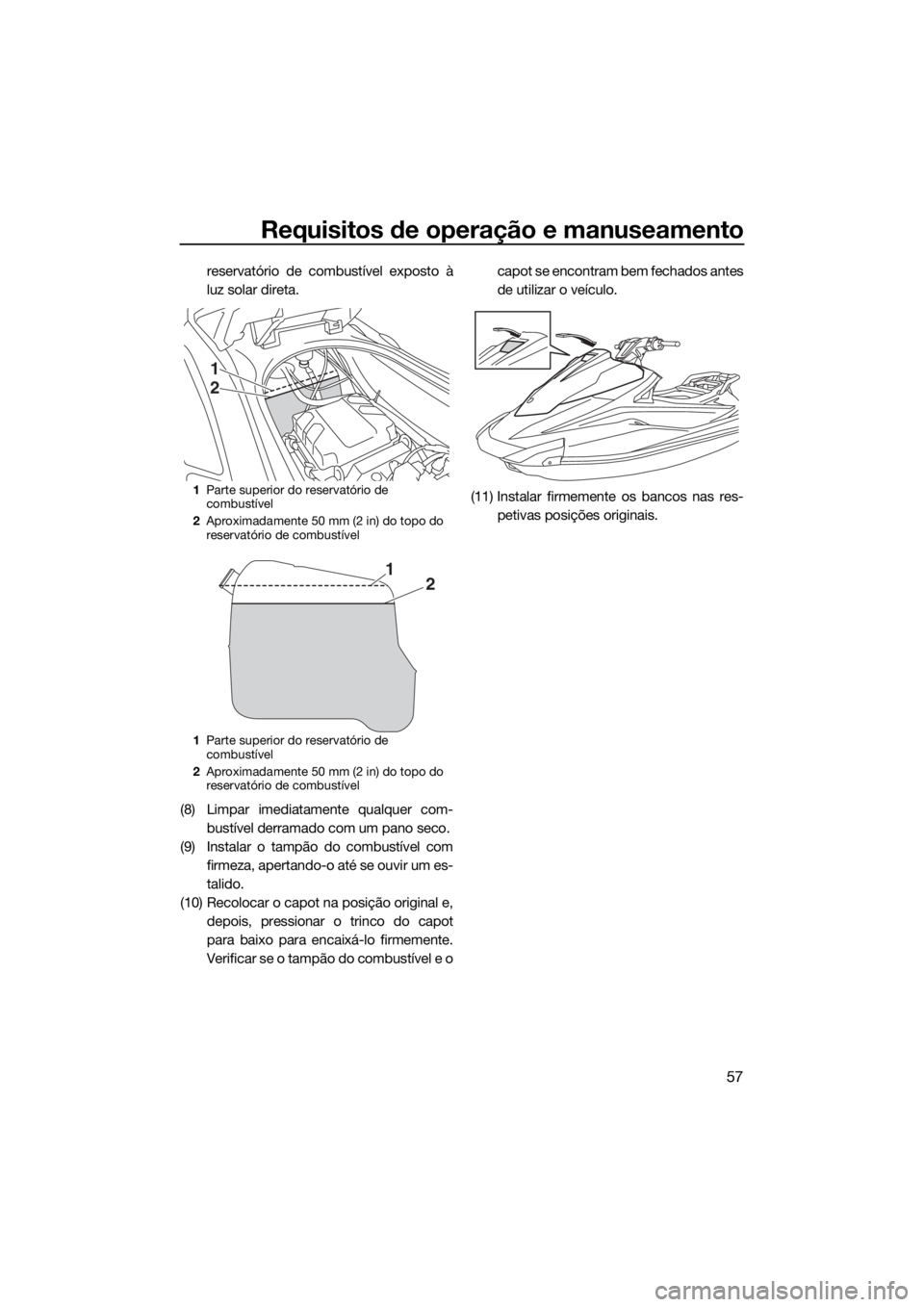

1Parte superior do reservatório de
combustível
2Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1Parte superior do reservatório de
combustível
2Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1
2
21
UF4G71P0.book Page 57 Tuesday, July 26, 2016 4:10 PM

Requisitos de operação e manuseamento
58
PJU40291

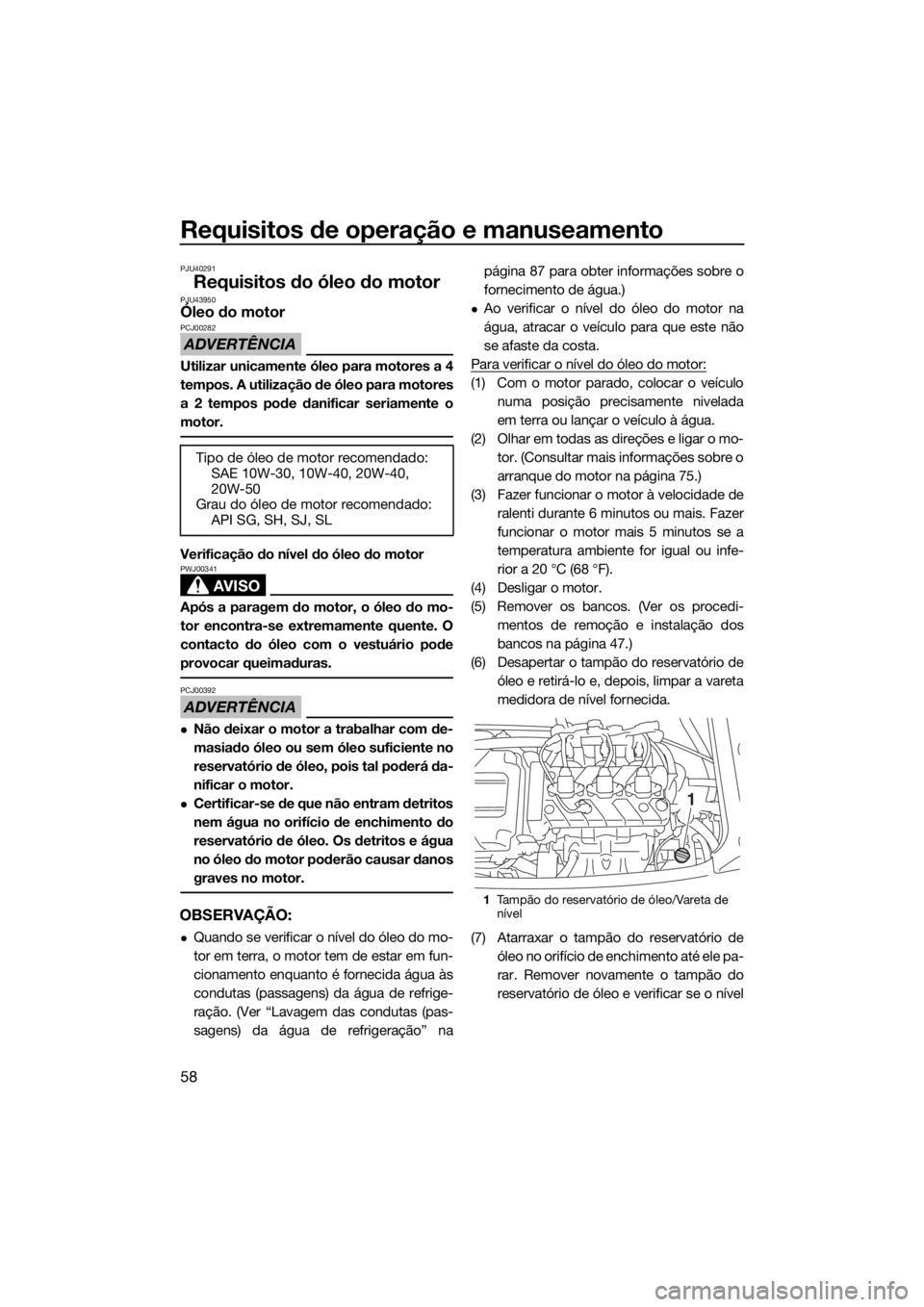

Requisitos do óleo do motorPJU43950Óleo do motor
ADVERTÊNCIA
PCJ00282
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
Verificação do nível do óleo do motor
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00392
Não deixar o motor a trabalhar com de-
masiado óleo ou sem óleo suficiente no
reservatório de óleo, pois tal poderá da-
nificar o motor.
Certificar-se de que não entram detritos
nem água no orifício de enchimento do
reservatório de óleo. Os detritos e água
no óleo do motor poderão causar danos
graves no motor.
OBSERVAÇÃO:
Quando se verificar o nível do óleo do mo-
tor em terra, o motor tem de estar em fun-
cionamento enquanto é fornecida água às
condutas (passagens) da água de refrige-
ração. (Ver “Lavagem das condutas (pas-
sagens) da água de refrigeração” napágina 87 para obter informações sobre o
fornecimento de água.)
Ao verificar o nível do óleo do motor na
água, atracar o veículo para que este não
se afaste da costa.
Para verificar o nível do óleo do motor:
(1) Com o motor parado, colocar o veículo
numa posição precisamente nivelada
em terra ou lançar o veículo à água.
(2) Olhar em todas as direções e ligar o mo-
tor. (Consultar mais informações sobre o
arranque do motor na página 75.)
(3) Fazer funcionar o motor à velocidade de
ralenti durante 6 minutos ou mais. Fazer
funcionar o motor mais 5 minutos se a
temperatura ambiente for igual ou infe-
rior a 20 °C (68 °F).
(4) Desligar o motor.
(5) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 47.)
(6) Desapertar o tampão do reservatório de
óleo e retirá-lo e, depois, limpar a vareta
medidora de nível fornecida.
(7) Atarraxar o tampão do reservatório de
óleo no orifício de enchimento até ele pa-
rar. Remover novamente o tampão do
reservatório de óleo e verificar se o nível Tipo de óleo de motor recomendado:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Grau do óleo de motor recomendado:
API SG, SH, SJ, SL
1Tampão do reservatório de óleo/Vareta de
nível
1
UF4G71P0.book Page 58 Tuesday, July 26, 2016 4:10 PM

Requisitos de operação e manuseamento
59
do óleo do motor se encontra entre as
marcas de nível mínimo e máximo.
(8) Se o nível do óleo do motor estiver muito
acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor lentamente.
(9) Repetir os passos 6–8 até que o óleo do
motor fique a um nível adequado.
(10) Instalar com firmeza o tampão do reser-
vatório de óleo e rodar até ele parar.
(11) Instalar firmemente os bancos nas res-
petivas posições originais.PJU40022
Drenagem da água do porão
ADVERTÊNCIA
PCJ01302
Não deixar o motor trabalhar à aceleração
máxima se houver bojo no compartimento
do motor. A água do porão pode saltar
para o motor, o que poderá resultar em
danos graves.
PJU44260Drenagem da água do porão em terra
Para drenar a água do porão em terra:
(1) Desapertar e remover os bujões de dre-
nagem da popa.
(2) Para a drenagem da água do porão do
compartimento do motor, elevar a proa
do veículo aquático, por exemplo, colo-
cando-o numa inclinação.
(3) Após a água do porão ter saído pelos
orifícios dos bujões de drenagem da po-
pa, limpar a humidade restante do com-
partimento do motor com um pano seco.
(4) Verifique que os bujões de drenagem da
popa e os respetivos anéis de vedação
em O não estão danificados e que não
existem detritos nas roscas nem nos
anéis de vedação em O dos bujões.
ADVERTÊNCIA: Antes da instalação
dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação

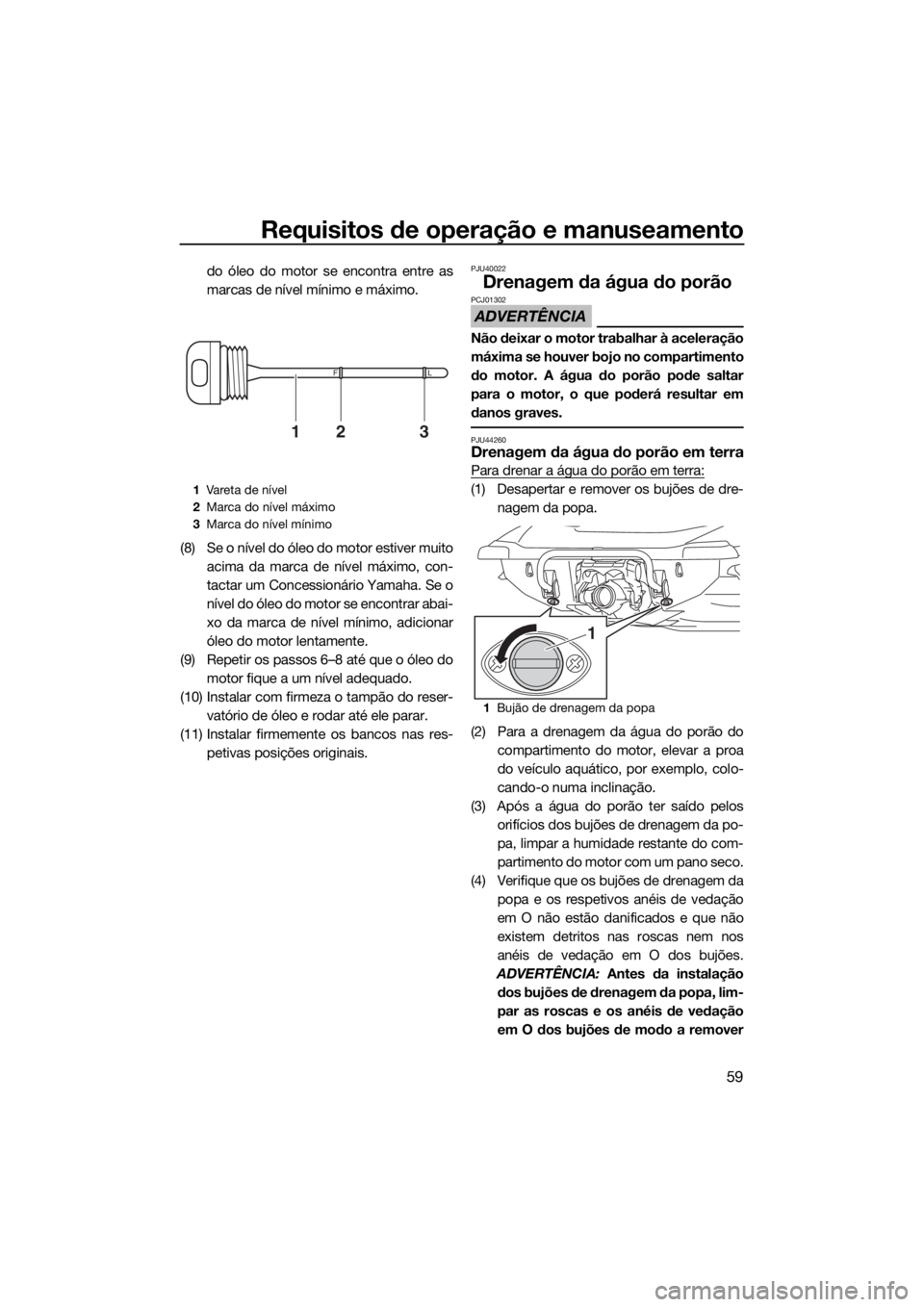

em O dos bujões de modo a remover1Vareta de nível
2Marca do nível máximo
3Marca do nível mínimo
FL
213

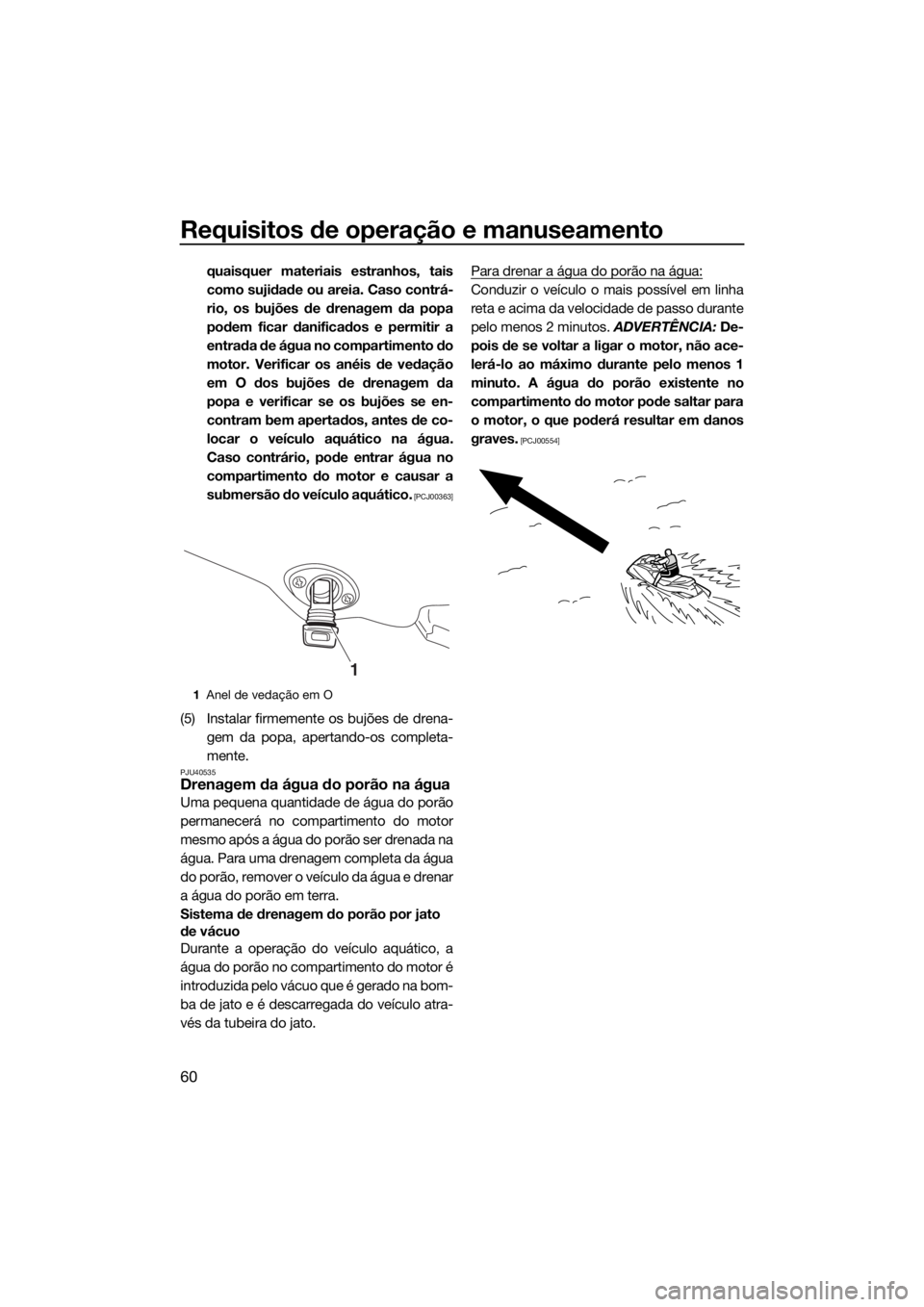

1Bujão de drenagem da popa
1
UF4G71P0.book Page 59 Tuesday, July 26, 2016 4:10 PM

Requisitos de operação e manuseamento
60
quaisquer materiais estranhos, tais
como sujidade ou areia. Caso contrá-
rio, os bujões de drenagem da popa
podem ficar danificados e permitir a
entrada de água no compartimento do
motor. Verificar os anéis de vedação
em O dos bujões de drenagem da
popa e verificar se os bujões se en-
contram bem apertados, antes de co-
locar o veículo aquático na água.
Caso contrário, pode entrar água no
compartimento do motor e causar a
submersão do veículo aquático.
[PCJ00363]
(5) Instalar firmemente os bujões de drena-
gem da popa, apertando-os completa-
mente.
PJU40535Drenagem da água do porão na água
Uma pequena quantidade de água do porão
permanecerá no compartimento do motor
mesmo após a água do porão ser drenada na
água. Para uma drenagem completa da água
do porão, remover o veículo da água e drenar
a água do porão em terra.
Sistema de drenagem do porão por jato
de vácuo
Durante a operação do veículo aquático, a
água do porão no compartimento do motor é
introduzida pelo vácuo que é gerado na bom-
ba de jato e é descarregada do veículo atra-
vés da tubeira do jato.Para drenar a água do porão na água:
Conduzir o veículo o mais possível em linha
reta e acima da velocidade de passo durante
pelo menos 2 minutos. ADVERTÊNCIA: De-
pois de se voltar a ligar o motor, não ace-
lerá-lo ao máximo durante pelo menos 1
minuto. A água do porão existente no
compartimento do motor pode saltar para
o motor, o que poderá resultar em danos
graves.
[PCJ00554]
1Anel de vedação em O
1
UF4G71P0.book Page 60 Tuesday, July 26, 2016 4:10 PM

Requisitos de operação e manuseamento
61
PJU42432
Transporte num reboque
Ao transportar o veículo num reboque, fixar
as amarrações ao reboque através do olhal
da proa e dos olhais da popa.
ADVERTÊNCIA: Para fixar o veículo aquá-
tico ao reboque, não atar os cabos de
amarração a outra parte do veículo aquá-
tico que não seja o olhal da proa e os
olhais da popa. Caso contrário, poderá
danificar o veículo aquático. Proteger os
cabos de amarração com toalhas ou pa-
nos nos pontos de contacto com o corpo
do veículo, de modo a evitar riscos e ou-
tros danos.
[PCJ02150]
UF4G71P0.book Page 61 Tuesday, July 26, 2016 4:10 PM

Operação pela primeira vez
62
PJU32786
Rodagem do motor
ADVERTÊNCIA
PCJ00432
A não realização da rodagem do motor
poderá resultar numa vida reduzida ou até
mesmo graves danos no motor.
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajusta-
dos com as tolerâncias funcionais especifi-
cadas. A rodagem do motor assegura um
correto desempenho e uma maior durabilida-
de dos componentes.
Para efetuar a rodagem do motor:
(1) Verificar o nível do óleo do motor. (Ver as
informações sobre a verificação do nível
do óleo do motor na página 58.)
(2) Colocar o veículo na água e ligar o mo-
tor. (Ver mais informações sobre o arran-
que do motor na página 75.)
(3) Durante os primeiros 5 minutos, operar
com o motor à velocidade de ralenti.
(4) Nos 30 minutos seguintes, conduzir com
o motor a uma velocidade inferior a
5000 r/min.
(5) Depois, durante 1 hora, conduzir com o
motor a uma velocidade inferior a
6500 r/min.
Quando terminar o período de rodagem do
motor, o veículo aquático pode ser utilizado
normalmente.
UF4G71P0.book Page 62 Tuesday, July 26, 2016 4:10 PM
