Fehlerbeseitigung
101
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken59
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen defekt
oder verstopft
Vo m Ya ma h a - H ä n d-
ler warten lassen —
Warnung wird ange-
zeigt Kraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 59
Öldruck-War-
nung Öldruck ist abgefal-
len Vo m Ya ma h a - H ä n d-
ler warten lassen
47
Motorüber-
hitzungs-
Warnu ng Jeteinlass verstopft Reinigen
103
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 46
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF4S71G0.book Page 101 Tuesday, August 3, 2021 1:12 PM
Page 112 of 120
Fehlerbeseitigung
102
Geschwindigkeits-
oder Leistungsver-
lustWasserfahr-
zeug-Be-
triebsartAntriebsregelungsbe-
triebsart aktiviert
Antriebsregelungsbe-
triebsart deaktivieren
oder einstellen 37
Kavitation Jeteinlass verstopft Reinigen 103 Flügelrad beschä-
digt, verschlissen Vo m Ya ma h a - H ä n d-
ler warten lassen
103
Motorüber-
hitzungs-
Warnu ng Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 46
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
47
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verö lt Vom Yamaha-Händ- ler warten lassen —
Gashebel Defekt Vom Yamaha-Händ- ler warten lassen—
Audiosystem wird
nicht aktiviert (aus-
gestattete Modelle) Sicherung Durchgebrannt Vom Yamaha-Händ-
ler warten lassen —
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF4S71G0.book Page 102 Tuesday, August 3, 2021 1:12 PM
Page 113 of 120
Fehlerbeseitigung
103
GJU34625
NotmaßnahmenGJU44592Jeteinlass und Flügelrad reinigenGWJ00783

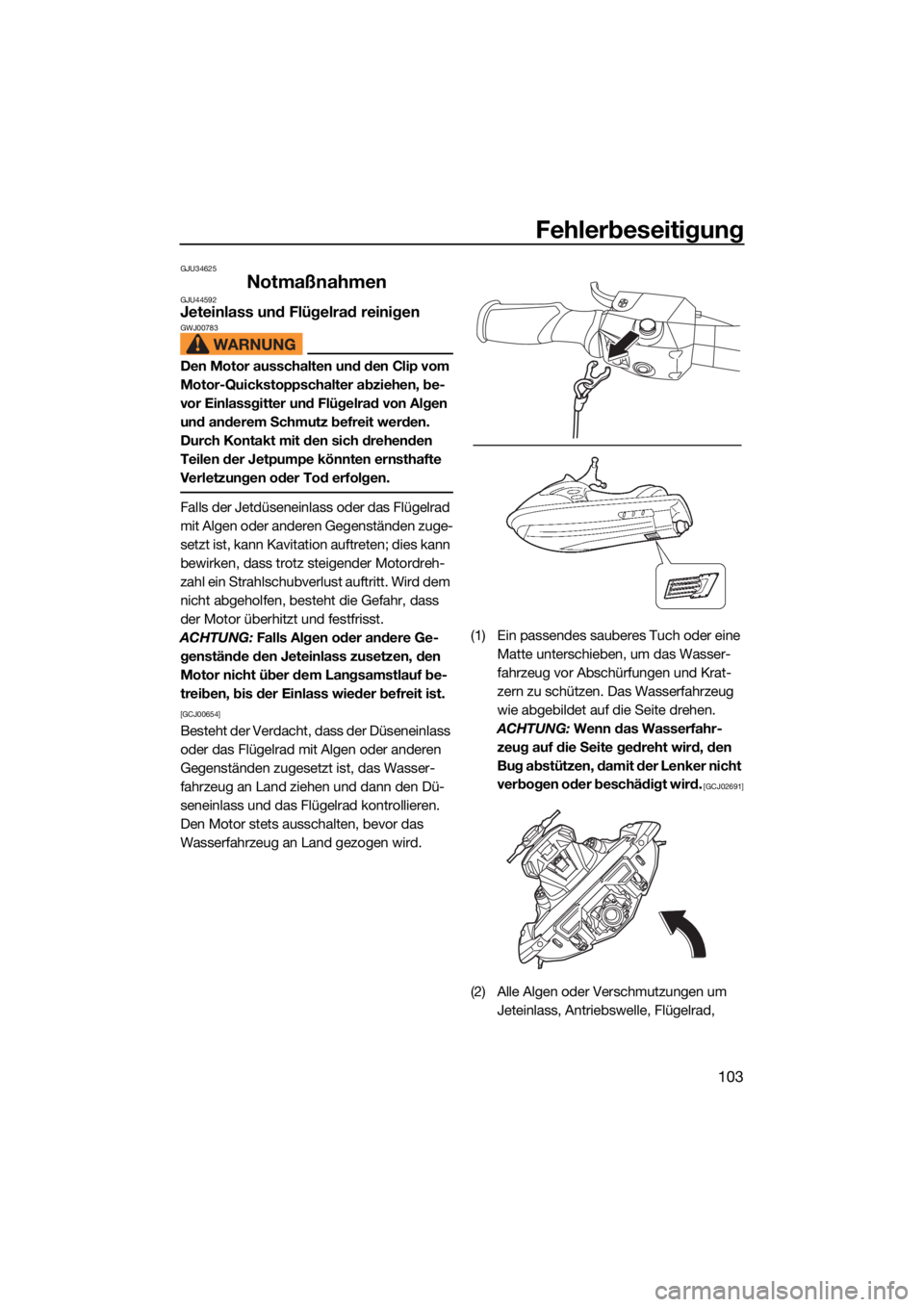

Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.
[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren.
Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird. (1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Wenn das Wasserfahr-
zeug auf die Seite gedreht wird, den
Bug abstützen, damit der Lenker nicht
verbogen oder beschädigt wird.
[GCJ02691]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
UF4S71G0.book Page 103 Tuesday, August 3, 2021 1:12 PM
Page 114 of 120
Fehlerbeseitigung
104
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43472Umkehrklappe anheben
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in Richtung Bug schieben, und dann das
Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.
(4) Die Umkehrklappe in die Vorwärtsstel- lung heben.
HINWEIS
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU46101Starthilfekabel anschließenGWJ01252
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie des Wasserfahrzeugs an.
1Schaltstangen-Verbindungsstück
2 Kugelgelenk
1 2
1
Umkehrklappe
2 Vorwärtsstellung
1
2
UF4S71G0.book Page 104 Tuesday, August 3, 2021 1:12 PM
Page 115 of 120
Fehlerbeseitigung
105
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.

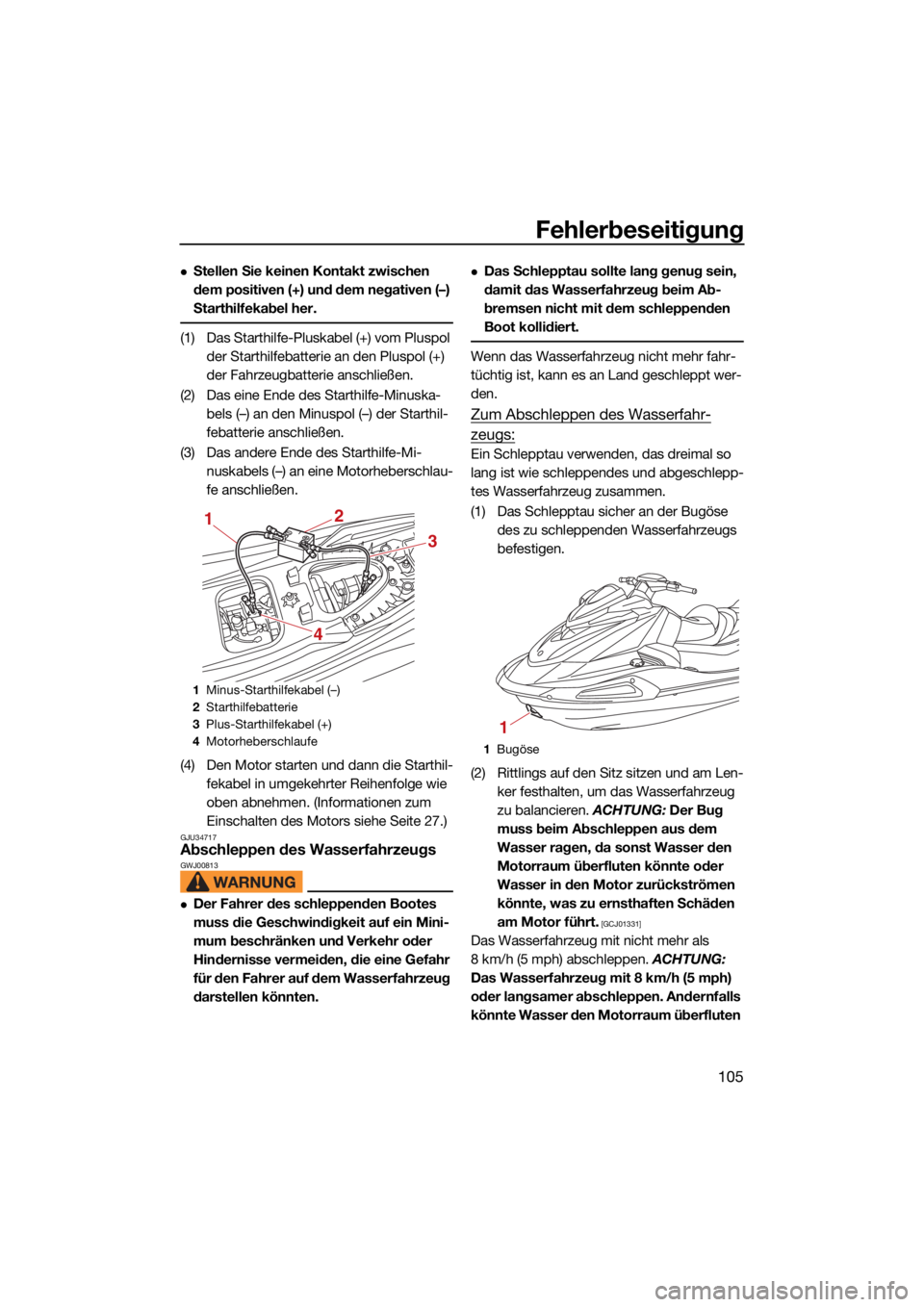

(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motorheberschlau-
fe anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Informationen zum
Einschalten des Motors siehe Seite 27.)
GJU34717Abschleppen des WasserfahrzeugsGWJ00813
Der Fahrer des schleppenden Bootes
muss die Geschwindigkeit auf ein Mini-
mum beschränken und Verkehr oder
Hindernisse vermeiden, die eine Gefahr
für den Fahrer auf dem Wasserfahrzeug
darstellen könnten.
Das Schlepptau sollte lang genug sein,
damit das Wasserfahrzeug beim Ab-
bremsen nicht mit dem schleppenden
Boot kollidiert.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahr-
zeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz sitzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Das Wasserfahrzeug mit nicht mehr als
8 km/h (5 mph) abschleppen. ACHTUNG:
Das Wasserfahrzeug mit 8 km/h (5 mph)
oder langsamer abschleppen. Andernfalls
könnte Wasser den Motorraum überfluten
1 Minus-Starthilfekabel (–)
2 Starthilfebatterie
3 Plus-Starthilfekabel (+)
4 Motorheberschlaufe
3
2
1
4
1Bugöse
1
UF4S71G0.book Page 105 Tuesday, August 3, 2021 1:12 PM
Page 116 of 120
Fehlerbeseitigung
106
oder es könnte Wasser in den Motor zu-
rückströmen, was zu ernsthaften Schäden
am Motor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht
war:
(1) Das Wasserfahrzeug aus dem Wasser nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 54.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 63.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF4S71G0.book Page 106 Tuesday, August 3, 2021 1:12 PM
Page 117 of 120
107
Index
A
Ablagefächer ............................................ 54
Ablagefächer kontrollieren ....................... 72
Abschleppen des Wasserfahrzeugs ...... 105
Anhalten des Wasserfahrzeugs ............... 80
Anlanden und Anlegen des Wasserfahrzeugs .................................. 87
Antriebsregelungsbetriebsart ................... 37
Antriebsregelungsbetriebsart-
Bildschirmseite ..................................... 43
Audiosteuerung ........................................ 48
Audiosystem (ausgestattete Modelle) ...... 48
Aufkleber, andere ....................................... 8
Aufkleber, wichtig ...................................... 4
Aufsitzen, alleine ...................................... 82
Aufsteigen auf das Wasserfahrzeug ........ 82
Aufsteigen mit Mitfahrer(n) ....................... 83
Aufstiegsgriff ............................................ 52
Aufstiegsstufe .......................................... 53
Ausrüstung ............................................... 51
B
Batterie, Starthilfe- ................................. 104
Batteriekontrollen ..................................... 69
Batteriepflege ........................................... 89
Bedienen des Wasserfahrzeugs .............. 78
Bedienknöpfe ........................................... 40
Bedienung des Wasserfahrzeugs bei
Rückwärtsfahrt oder in
Neutralstellung...................................... 81
Bedienung Ihres Wasserfahrzeugs .......... 75
Beschränkungen, wer das Wasserfahrzeug bedienen darf............... 9
Betrieb in algenreichem Gewässer .......... 87
Betriebsanforderungen ............................ 12
Betriebsarten des Wasserfahrzeugs ........ 34
Betriebsfunktionen des Wasserfahrzeugs .................................. 31
Bilgewasser kontrollieren ......................... 69
Bilgewasser, lenzen ................................. 63
Bilgewasser, Lenzen an Land .................. 63
Bilgewasser, Lenzen auf dem Wasser ..... 63
Bug-Ablagefach ....................................... 54
Bugöse ..................................................... 53 D
Das Wasserfahrzeug reinigen .................. 89
Den Motor ausschalten ............................ 77
Die Kühlwasserkanäle spülen .................. 88
Display ..................................................... 41
E
Einstellung des Yamaha Security
System .................................................. 26
Einstellungsmenü-Bildschirmseite ........... 44
Empfohlene Ausrüstung ........................... 14
F
Fahrtbeschränkungen .............................. 10
Fahrvergnügen mit Verantwortung........... 19
Fehlersuche............................................ 100
Feuerlöscher kontrollieren........................ 72
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren ......................... 72
Feuerlöscher-Halterung und -Abdeckung ................................... 57
G
Gashebel .................................................. 28
Gashebel kontrollieren ............................. 70
Gefahrenquellen ....................................... 15
Glossar, Wasserfahrzeug ......................... 21
H
Haltegriff................................................... 52
Handschuhfach ........................................ 55
Haube kontrollieren .................................. 73
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 22
Heckablassschrauben-Kontrollen ............ 73
Heckösen ................................................. 53
Herstellerschild .......................................... 3
Hochklappbare Klampen ......................... 54
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Identifizierungsnummern ............................ 1
Informationsbildschirmseite ..................... 42
J
Jetdüse und Umkehrklappe kontrollieren .......................................... 72
Jeteinlass und Flügelrad, reinigen.......... 103
Jeteinlass-Kontrollen ............................... 72
UF4S71G0.book Page 107 Tuesday, August 3, 2021 1:12 PM
Page 118 of 120
Index
108
K
Kennenlernen des Wasserfahrzeugs ....... 75
Kentern des Wasserfahrzeugs ................. 86
Klampe ..................................................... 54
Kontrolle der Motor-Quickstoppleine (Handgelenk-Schleife) .......................... 71
Kontrolle des Multifunktionsdisplays ....... 74
Kontrolle des Yamaha Security System... 71
Kraftstoff .................................................. 59
Kraftstoffanforderungen ........................... 59
Kraftstoffstand kontrollieren..................... 68
Kraftstoffsystem kontrollieren .................. 68
Kühlwasser-Kontrollauslass..................... 29
Kühlwasser-Kontrollauslass kontrollieren .......................................... 74
L
Langfristige Lagerung .............................. 91
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren ................. 70
Lernen, das Wasserfahrzeug zu bedienen ............................................... 75
Liste der Routinekontrollen vor Fahrtbeginn .......................................... 66
Losfahren ................................................. 84
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 69
Motorabdeckung, ein- und ausbauen...... 93
Motor-Einfahrzeit ..................................... 65
Motor-Leerlaufdrehzahl kontrollieren ....... 74
Motoröl ..................................................... 61
Motoröl und Ölfilter .................................. 97
Motoröl-Anforderungen ........................... 61
Motorölstand kontrollieren ....................... 69
Motor-Quickstoppschalter ....................... 27
Motorraum kontrollieren........................... 68
Motor-Seriennummer ................................. 1
Motor-Start-/-Stopp-Schalter .................. 27
Motorverriegelungs-Bildschirmseite ........ 45
Multifunktionsdisplay ............................... 40
N
Nach dem Herausnehmen des Wasserfahrzeugs aus dem Wasser ...... 87
Notmaßnahmen ..................................... 103 P
Pflege nach der Fahrt ............................... 88
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 91
RiDE-Hebel .............................................. 28
RiDE-Hebel kontrollieren .......................... 70
Rostschutz ............................................... 92
Routinekontrollen nach dem
Zuwasserlassen .................................... 73
Routinekontrollen vor dem
Zuwasserlassen .................................... 68
Routinekontrollen vor Fahrtbeginn ........... 68
Rückfahrhilfe ............................................ 34
Rumpf und Deck kontrollieren ................. 72
S
Schalterkontrollen .................................... 71
Schaltsystem............................................ 31
Schaltsystemkontrolle .............................. 74
Schmierung .............................................. 91
Sicherheitsausrüstung kontrollieren ......... 72
Sicherheitsregeln für das Bootfahren....... 19
Sitzablagefach.......................................... 56
Sitze ......................................................... 51
Sitzposition .............................................. 76
Startbildschirmseite ................................. 42
Starten des Motors auf dem Wasser ....... 76
Starthilfekabel, anschließen ................... 104
Strudellose Betriebsart............................. 35
T
Tabelle der Wartungsintervalle................. 95
Tabelle für Fehlersuche .......................... 100
T.D.E. (Schubrichtungsverstärker) ........... 34
Tempomat ................................................ 38
Transport auf einem Anhänger................. 64
U
Umkehrklappe anheben ......................... 104
Untergetauchtes Wasserfahrzeug.......... 106
USB-Ladegerät ........................................ 50
V
Verlassen des Wasserfahrzeugs .............. 78
Von einem Anhänger losfahren ................ 85
Von einem Anleger aufsteigen und losfahren ............................................... 85
UF4S71G0.book Page 108 Tuesday, August 3, 2021 1:12 PM
Page 119 of 120
Index
109
W
Wakeboardfahren und Wasserskifahren ................................... 17
Warnaufkleber ............................................ 5
Warnfunktion ............................................ 45
Wartung ................................................... 93
Wasserabscheider ................................... 29
Wasserabscheider kontrollieren............... 69
Wasserfahrzeug-Eigenschaften ............... 15
Wasserfahrzeug-Steuerungsfunktionen... 26
Wenden des Wasserfahrzeugs ................ 78
Y
Yamaha Security System ......................... 26
Z
Zubehör-Steckdose ................................. 49
Zuwasserlassen des Wasserfahrzeugs .... 76
UF4S71G0.book Page 109 Tuesday, August 3, 2021 1:12 PM
Page 120 of 120
Gedruckt in den USA
August 2021–0.3 × 1 CR
UF4S71G0.book Page 1 Tuesday, August 3, 2021 1:12 PM
