Dépannage
101
FJU34562
Recherche des pannes
En cas de problème avec votre scooter nautique, utilisez le tableau de recherche des pannes
pour en chercher la cause.
Si vous ne pouvez pas localiser la cause, contactez un concessionnaire Yamaha.
FJU46132Tableau de recherche des pannes
Vérifiez la cause possible et la solution, puis reportez-vous à la page concernée.
PANNECAUSE POSSIBLE REMÈDEPAGE
Le moteur ne dé-
marre pas (le dé-
marreur ne tourne
pas) Système de
sécurité
Ya m a h a
Mode verrouillé sé-
lectionné
Sélectionner le mode
déverrouillé
26
Coupe-cir-
cuit de sécu-
rité Agrafe pas en place Installer l’agrafe
27
Fusible Fondu Faire réviser par un
concessionnaire
Ya m a h a —
Batterie Déchargée Recharger89
Mauvaises
connexions des
bornes Resserrer si néces-
saire
89
Borne corrodée Nettoyer ou rempla- cer 89
Démarreur Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
UF4S71F0.book Page 101 Tuesday, August 3, 2021 9:14 AM

Dépannage
102
Le moteur ne dé-
marre pas (le dé-
marreur tourne)Levier d’ac-
célération
Engagé
Relâcher 27
Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
Manette
RiDE Engagé
Relâcher 27
Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
Carburant Réservoir de carbu- rant vide Faire le plein dès que
possible
58
Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Ya m a h a —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Système
d’injection de
carburant Pompe de carburant
défectueuse
Faire réviser par un
concessionnaire
Ya m a h a —
Le moteur tourne
de manière irrégu-
lière ou cale Carburant Réservoir de carbu-
rant vide Faire le plein dès que
possible
58
Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a —
Réservoir de
carburant Présence d’eau ou
de saletés Faire réviser par un
concessionnaire
Ya m a h a —
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Ya m a h a —
Écartement incorrect Faire réviser par un concessionnaire
Ya m a h a —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Ya m a h a —
Système
d’injection de
carburant Injecteurs défectueux
ou obstrués
Faire réviser par un
concessionnaire
Ya m a h a —
PANNE
CAUSE POSSIBLE REMÈDEPAGE
UF4S71F0.book Page 102 Tuesday, August 3, 2021 9:14 AM

Dépannage
103
Un avertissement
s’afficheAvertisse-
ment du ni-
veau de car-
burantRéservoir de carbu-
rant vide
Faire le plein dès que
possible
58
Avertisse-
ment de
pression
d’huile Baisse de la pres-
sion d’huile
Faire réviser par un
concessionnaire
Ya m a h a
47
Avertisse-
ment de sur-
chauffe du
moteur Entrée de la tuyère
obstruée
Nettoyer
105
Avertisse-
ment de con-
trôle du mo-
teur Capteurs défectueux Faire réviser par un
concessionnaire
Ya m a h a 46
PANNE
CAUSE POSSIBLE REMÈDEPAGE
UF4S71F0.book Page 103 Tuesday, August 3, 2021 9:14 AM

Dépannage
104
Le scooter est lent
ou perd de la puis-
sanceMode de
fonctionne-
ment du
scooter nau-
tiqueLe mode pilotage est
activé
Désactiver ou régler
le mode pilotage
37
Cavitation Entrée de la tuyère obstruée Nettoyer
105
Turbine endomma-
gée ou usée Faire réviser par un
concessionnaire
Ya m a h a 105
Avertisse-
ment de sur-
chauffe du
moteur Commande de ré-
duction du régime
moteur activée
Nettoyer l’entrée de
la tuyère et laisser re-
froidir le moteur
46
Avertisse-
ment de
pression
d’huile Commande de ré-
duction du régime
moteur activée
Ajouter de l’huile
47
Bougie Encrassée ou défec- tueuse Faire réviser par un
concessionnaire
Ya m a h a —
Plage de température
incorrecte Faire réviser par un
concessionnaire
Ya m a h a —
Écartement incorrect Faire réviser par un concessionnaire
Ya m a h a —
Câblage
électrique Connexion lâche Faire réviser par un
concessionnaire
Ya m a h a —
Carburant Altéré ou contaminé Faire réviser par un concessionnaire
Ya m a h a—
Filtre à air Obstrué Faire réviser par un concessionnaire
Ya m a h a—
Accumulation d’huile Faire réviser par un concessionnaire
Ya m a h a —
Levier d’ac-
célération Défectueux Faire réviser par un
concessionnaire
Ya m a h a —
Le système audio
ne s’active pas (mo-
dèles équipés) Fusible Fondu Faire réviser par un
concessionnaire
Ya m a h a—
PANNE CAUSE POSSIBLE REMÈDE PAGE
UF4S71F0.book Page 104 Tuesday, August 3, 2021 9:14 AM

Dépannage
105
FJU34625
Procédures d’urgenceFJU44592Nettoyage de l’entrée de la tuyère et
de la turbine
FWJ00783

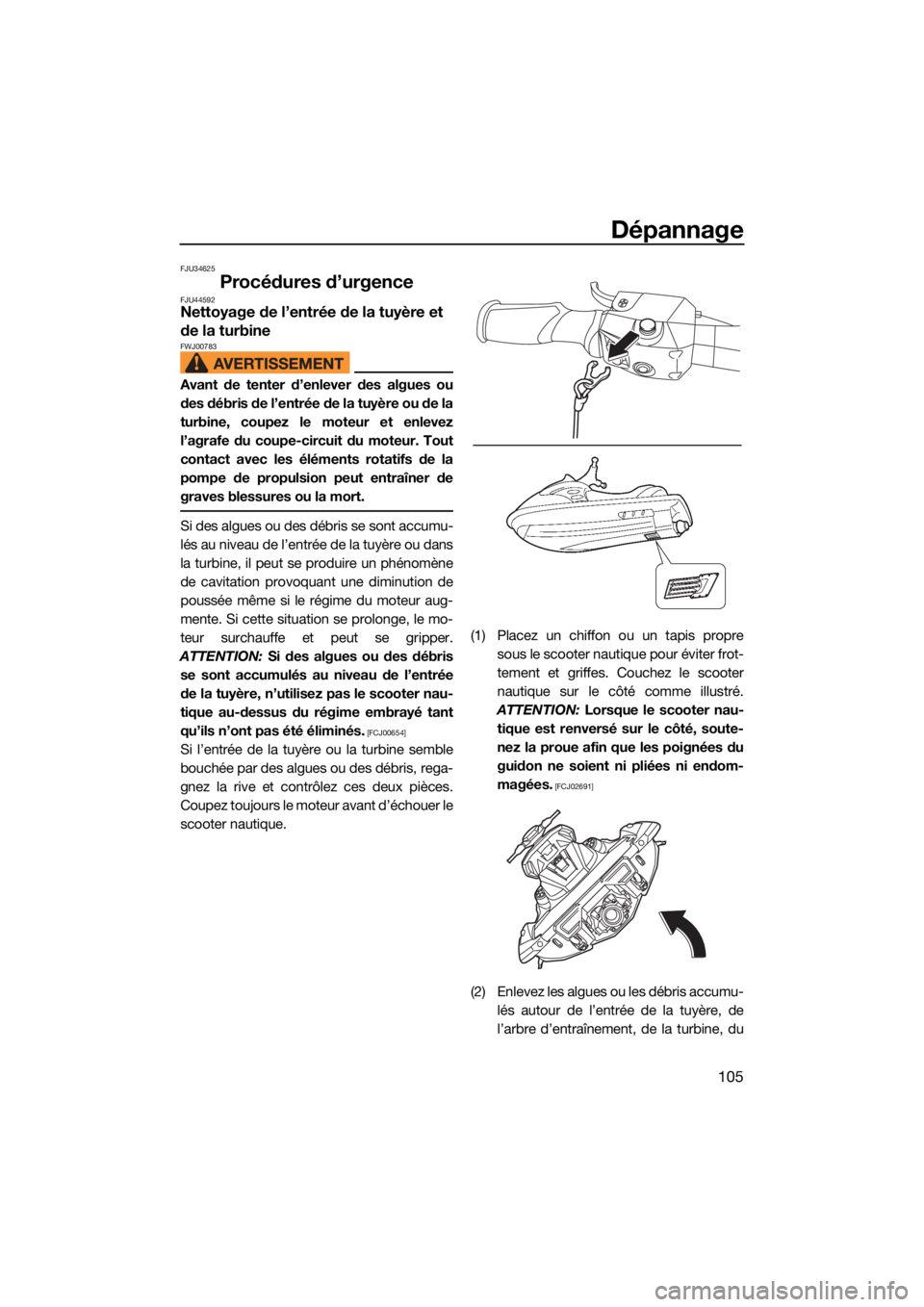

Avant de tenter d’enlever des algues ou
des débris de l’entrée de la tuyère ou de la
turbine, coupez le moteur et enlevez
l’agrafe du coupe-circuit du moteur. Tout
contact avec les éléments rotatifs de la
pompe de propulsion peut entraîner de
graves blessures ou la mort.
Si des algues ou des débris se sont accumu-
lés au niveau de l’entrée de la tuyère ou dans
la turbine, il peut se produire un phénomène
de cavitation provoquant une diminution de
poussée même si le régime du moteur aug-
mente. Si cette situation se prolonge, le mo-
teur surchauffe et peut se gripper.
ATTENTION: Si des algues ou des débris
se sont accumulés au niveau de l’entrée
de la tuyère, n’utilisez pas le scooter nau-
tique au-dessus du régime embrayé tant
qu’ils n’ont pas été éliminés.
[FCJ00654]
Si l’entrée de la tuyère ou la turbine semble
bouchée par des algues ou des débris, rega-
gnez la rive et contrôlez ces deux pièces.
Coupez toujours le moteur avant d’échouer le
scooter nautique. (1) Placez un chiffon ou un tapis propre
sous le scooter nautique pour éviter frot-
tement et griffes. Couchez le scooter
nautique sur le côté comme illustré.
ATTENTION: Lorsque le scooter nau-
tique est renversé sur le côté, soute-
nez la proue afin que les poignées du
guidon ne soient ni pliées ni endom-
magées.
[FCJ02691]
(2) Enlevez les algues ou les débris accumu- lés autour de l’entrée de la tuyère, de
l’arbre d’entraînement, de la turbine, du
UF4S71F0.book Page 105 Tuesday, August 3, 2021 9:14 AM

Dépannage
106
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU43472Relevage de l’inverseur
Si le système RiDE dysfonctionne et l’inver-
seur reste en position abaissée, le scooter
nautique ne peut pas avancer.
Après avoir relevé l’inverseur pour permettre
au scooter nautique d’avancer, regagnez im-
médiatement la rive et faites contrôler le
scooter nautique par un concessionnaire
Yamaha.
Pour relever l’inverseur :
(1) Arrêtez le moteur et enlevez l’agrafe du coupe-circuit du moteur.
(2) Entrez dans l’eau et nagez jusqu’à l’ar- rière du scooter.
(3) Faites glisser le joint de la barre d’inver- sion vers la proue et déconnectez le joint
de la barre d’inversion du joint sphé-
rique.
(4) Relevez l’inverseur en position de mar- che avant.
REMARQUE
Lorsque la barre d’inversion est déconnec-
tée, l’inverseur ne passe pas au point mort
ni en marche arrière même si la manette
RiDE est engagée.
Si la manette RiDE est engagée alors que la
barre d’inversion est déconnectée, le scoo-
ter nautique se déplace vers l’avant.
FJU34642Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une bat-
terie de secours de 12 volts et de câbles vo-
lants.
FJU46101Connexion des câbles volantsFWJ01252
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
1Joint de la barre d’inversion
2 Joint sphérique
1 2
1
Inverseur
2 Position de marche avant
1
2
UF4S71F0.book Page 106 Tuesday, August 3, 2021 9:14 AM

Dépannage
107

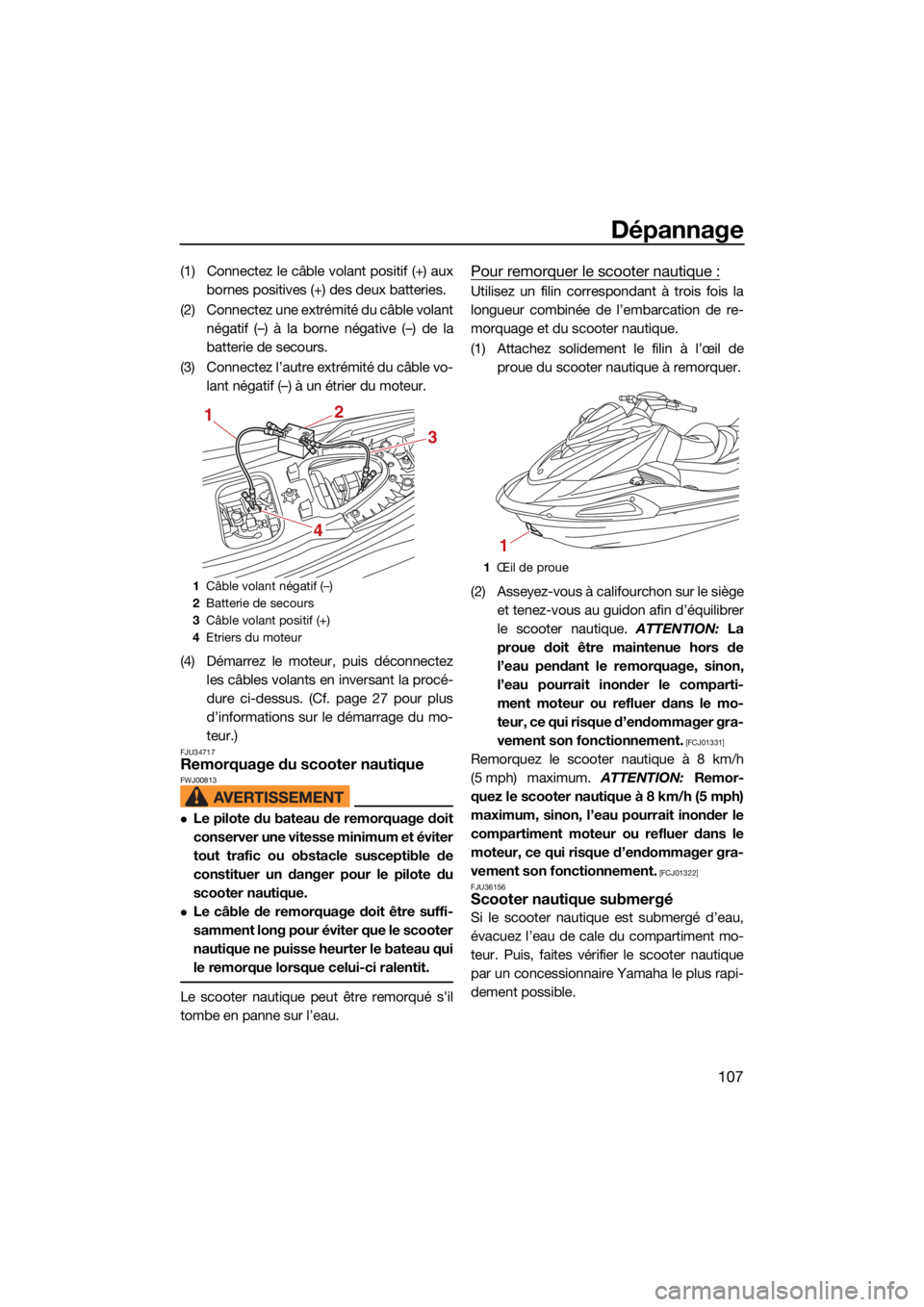

(1) Connectez le câble volant positif (+) auxbornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours.
(3) Connectez l’autre extrémité du câble vo- lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 27 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU34717Remorquage du scooter nautiqueFWJ00813
Le pilote du bateau de remorquage doit
conserver une vitesse minimum et éviter
tout trafic ou obstacle susceptible de
constituer un danger pour le pilote du
scooter nautique.
Le câble de remorquage doit être suffi-
samment long pour éviter que le scooter
nautique ne puisse heurter le bateau qui
le remorque lorsque celui-ci ralentit.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil deproue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège et tenez-vous au guidon afin d’équilibrer
le scooter nautique. ATTENTION: La
proue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le comparti-
ment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01331]
Remorquez le scooter nautique à 8 km/h
(5 mph) maximum. ATTENTION: Remor-
quez le scooter nautique à 8 km/h (5 mph)
maximum, sinon, l’eau pourrait inonder le
compartiment moteur ou refluer dans le
moteur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01322]
FJU36156
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
1 Câble volant négatif (–)
2 Batterie de secours
3 Câble volant positif (+)
4 Etriers du moteur
3
2
1
4
1Œil de proue
1
UF4S71F0.book Page 107 Tuesday, August 3, 2021 9:14 AM

Dépannage
108
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau etévacuez l’eau des compartiments de
rangement. (Cf. page 53 pour plus d’in-
formations sur l’évacuation de l’eau ac-
cumulée dans les compartiments de ran-
gement.)
(2) Évacuez l’eau de cale du compartiment moteur. (Cf. page 62 pour plus d’infor-
mations sur l’évacuation de l’eau de
cale.)
(3) Faites vérifier le scooter nautique par un concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement
endommagé.
[FCJ00792]
UF4S71F0.book Page 108 Tuesday, August 3, 2021 9:14 AM

109
Index
A
Afficheur ................................................... 41
Apprendre à connaître, scooter nautique ................................................ 75
Apprendre à utiliser le scooter
nautique ................................................ 75
Après le retrait de l’eau, scooter nautique ................................................ 87
Arrêt du moteur ........................................ 77
Arrêt du scooter nautique ........................ 80
Assistance à la marche arrière ................. 34
B
Batterie, relance ..................................... 106
Boîte à gants ............................................ 54
Boutons d’opération ................................ 40
C
Câbles volants, connexion ..................... 106
Cache du moteur, dépose et installation............................................. 94
Capot, vérification .................................... 73
Carburant ................................................. 58
Carburants requis .................................... 58
Centre d’affichage multifonction.............. 40
Chargeur USB .......................................... 49
Chaviré, scooter nautique ........................ 86
Commande audio .................................... 48
Compartiment de rangement de la
proue .................................................... 53
Compartiment de rangement du
siège ..................................................... 55
Compartiment moteur, vérification .......... 68
Compartiments de rangement, vérification ............................................ 72
Contacteur de démarrage/d’arrêt du moteur ............................................. 27
Contrôle du centre d’affichage multifonction ......................................... 74
Contrôle du cordon du coupe-circuit
du moteur ............................................. 71
Contrôle du système de sécurité Yamaha................................................. 71
Contrôle du système d’inversion ............. 74
Contrôles de la batterie............................ 69
Contrôles des bouchons de vidange de poupe ................................. 73 Contrôles préalables, points .................... 68
Coque et pont, vérification ....................... 72
Coupe-circuit de sécurité......................... 27
D
Date de fabrication, étiquette..................... 2
Démarrage ............................................... 84
Démarrage à partir d’une remorque......... 85
Démarrage du moteur sur l’eau ............... 76
Direction, système ................................... 28
E
Eau de cale, évacuation ........................... 62
Eau de cale, vérification ........................... 69
Échouage et accostage, scooter
nautique ................................................ 86
Écran d’accueil......................................... 42
Écran de verrouillage du moteur .............. 45
Écran d’informations ................................ 42
Écran du menu des paramètres ............... 43
Écran du mode pilotage ........................... 43
Embarquement et démarrage, à partir d’un ponton .............................. 85
Embarquement, passagers ...................... 83
Embarquement, scooter nautique ........... 82
Embarquement seul ................................. 82
Entrée de la tuyère et turbine, nettoyage ............................................ 105
Entrée de la tuyère, vérification................ 72
Entreposage à long terme ........................ 92
Entretien ................................................... 94
Entretien après utilisation ......................... 88
Entretien de la batterie ............................. 89
Équipement .............................................. 50
Équipement de sécurité, vérification ........ 72
Etiquettes, autres ....................................... 8
Étiquettes, avertissement........................... 5
Etiquettes, importantes .............................. 4
Évacuation de l’eau de cale à terre .......... 62
Évacuation de l’eau de cale sur l’eau ...... 63
Exigences liées à l’utilisation.................... 12
Extincteur, vérification.............................. 72
F
Fonction d’avertissement......................... 45
Fonctions des commandes du scooter nautique ................................................ 26
UF4S71F0.book Page 109 Tuesday, August 3, 2021 9:14 AM

Index
110
G
Gaz, manette............................................ 28
Glossaire, scooter nautique ..................... 21
Graissage ................................................. 92
Groupe moteur, vérification ..................... 69
H
Huile moteur............................................. 60
Huile moteur et filtre à huile ..................... 98
Huile moteur requise ................................ 60
L
Liste des contrôles préalables ................. 66
M
Manette des gaz, vérification ................... 70
Manette RiDE ........................................... 28
Manœuvre du scooter nautique ............... 75
Manœuvre du scooter nautique en marche arrière ou au point mort ........... 81
Marche de rembarquement ..................... 51
Mise à l’eau, scooter nautique ................. 76
Mode Pas de sillage................................. 35
Mode pilotage .......................................... 37
Modèle, informations ................................. 3
Modes de fonctionnement du scooter nautique ................................................ 34
Moteur, numéro de série ............................ 1
Moteur, rodage ........................................ 65
N
Navigation, position ................................. 76
Nettoyage................................................. 92
Nettoyage du scooter nautique ............... 89
Niveau de carburant, vérification ............. 68
Niveau d’huile moteur, vérification........... 69
Numéro d’identification du scooter (CIN) ........................................................ 1
Numéros d’identification ............................ 1
P
Plaque du constructeur.............................. 3
Poignée .................................................... 51
Poignée de rembarquement .................... 51
Primaire, numéro d’identification (PRI-ID) ................................................... 1
Principaux composants, emplacement ... 22
Prise pour accessoire .............................. 49
Profitez de votre scooter nautique en toute responsabilité ......................... 19 Q
Quitter le scooter nautique....................... 77
R
Ralenti du moteur, vérification ................. 74
Rangement, compartiments..................... 53
Recherche de pannes ............................ 101
Recommandé, équipement ...................... 14
Réglage du système de sécurité
Yamaha ................................................. 26
Relevage de l’inverseur .......................... 106
Remorquage du scooter nautique ......... 107
Restrictions concernant la navigation ...... 10
Restrictions relatives à quelles personnes sont autorisées
piloter le scooter nautique ...................... 9
Rinçage des passages d’eau de refroidissement ..................................... 88
S
Scooter nautique, caractéristiques .......... 15
Scooter nautique, fonctionnement........... 78
Scooter nautique, fonctions ..................... 31
Scooter nautique submergé................... 107
Sécurité, informations .............................. 15
Sécurité nautique, règles ......................... 19
Séparateur d’eau...................................... 29
Séparateur d’eau, vérification .................. 69
Sièges ...................................................... 50
Sortie témoin d’eau de refroidissement ... 29
Sortie témoin d’eau de refroidissement, vérification.................. 74
Support de l’extincteur, du couvercle et de la bande, vérification ................... 72
Support d’extincteur et couvercle............ 56
Système audio (modèles équipés) ........... 48
Système d’alimentation, vérification ........ 68
Système d’assistance à la navigation ...... 38
Système de direction, vérification ............ 70
Système de sécurité Yamaha .................. 26
Système d’inversion ................................. 31
T
Tableau de recherche des pannes ......... 101
Tableau des entretiens périodiques ......... 96
Taquet ...................................................... 52
Taquets escamotables ............................. 53
UF4S71F0.book Page 110 Tuesday, August 3, 2021 9:14 AM
