Funcionamiento
54
SJU32860Paro del motor
Para parar el motor, suelte la manilla del ace-
lerador y seguidamente pulse el interruptor de
paro del motor (botón rojo).
ADVERTENCIA
SWJ00600
Para gobernar necesita gas. Si para el mo-
tor puede que termine chocando contra un
obstáculo que estaba tratando de evitar.
Una colisión puede provocar lesiones gra-
ves o mortales.
SJU32890Dejar la moto de agua
Cuando deje la moto de agua, bloquee el sis-
tema de seguridad Yamaha (VX Deluxe/VX
Cruiser) y quite el cordón de hombre al agua
para evitar que algún niño u otra persona
arranquen el motor de forma accidental o no
autorizada. (Consulte en la página 30 las ins-
trucciones del sistema de seguridad Yamaha
y la función de régimen bajo).
SJU32900
Pilotaje de la moto de agua SJU32960Conozca su moto de agua
Pilotar la moto de agua requiere una habilidad
que se adquiere con la práctica a lo largo de
un periodo de tiempo. Tómese el tiempo ne-
cesario para aprender las técnicas básicas
mucho antes de intentar maniobras más difí-
ciles.
Pilotar su nueva moto de agua puede resultar
muy agradable y proporcionarle muchas ho-
ras de placer. Sin embargo, es esencial que
se familiarice con su funcionamiento a fin de
adquirir el grado de habilidad necesario para
disfrutar de la navegación de forma segura.
Antes de utilizar la moto de agua, lea el ma-
nual, la Guía práctica de navegación y todos
los rótulos de advertencia y precaución. Pres-
te especial atención a la información relativa
a la seguridad en la página 9. Con esta docu-
mentación conocerá la moto de agua y su
funcionamiento.
Recuerde: Esta moto de agua está diseñada
para llevar al piloto y hasta 2 tripulantes. No
sobrepase nunca la carga máxima ni permita
montar en la moto de agua a más de 3 perso-
nas (o 2 personas si se remolca a un esquia-
dor acuático) al mismo tiempo.
SJU33000Aprendiendo a pilotar la moto de agua
Antes de utilizar la moto de agua, realice
siempre las comprobaciones previas relacio-
nadas en la página 42. El escaso tiempo que
tardará en comprobar la moto de agua le re-
compensará con una mayor seguridad y fiabi-
lidad.
Carga máxima:
240 kg (530 lb)
Carga es el peso total del equipaje, el
piloto y los tripulantes.
UF1K73S0.book Page 54 Tuesday, July 10, 2007 9:29 PM
Page 62 of 100

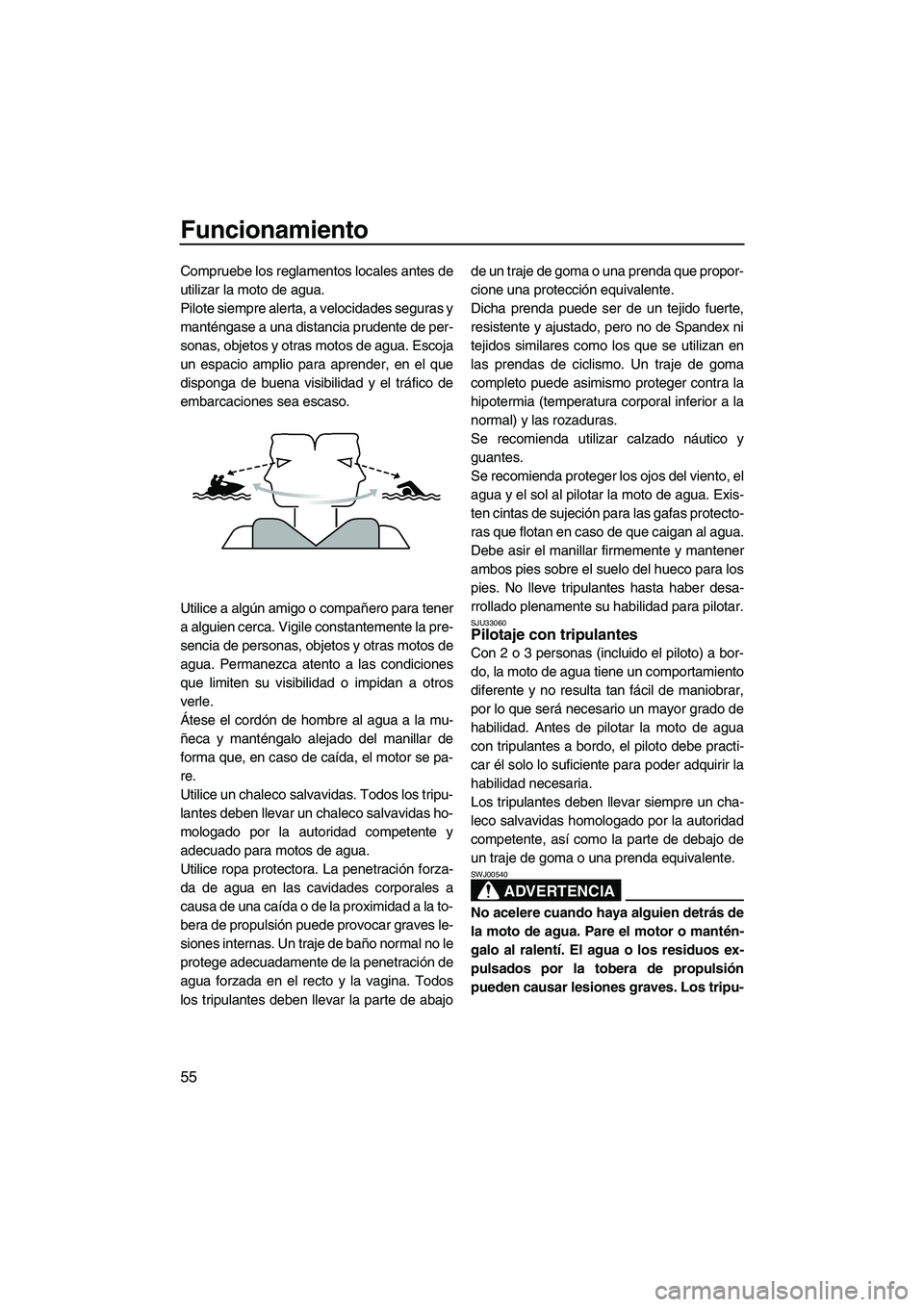

Funcionamiento
55
Compruebe los reglamentos locales antes de
utilizar la moto de agua.
Pilote siempre alerta, a velocidades seguras y
manténgase a una distancia prudente de per-
sonas, objetos y otras motos de agua. Escoja
un espacio amplio para aprender, en el que
disponga de buena visibilidad y el tráfico de
embarcaciones sea escaso.
Utilice a algún amigo o compañero para tener
a alguien cerca. Vigile constantemente la pre-
sencia de personas, objetos y otras motos de
agua. Permanezca atento a las condiciones
que limiten su visibilidad o impidan a otros
verle.
Átese el cordón de hombre al agua a la mu-
ñeca y manténgalo alejado del manillar de
forma que, en caso de caída, el motor se pa-
re.
Utilice un chaleco salvavidas. Todos los tripu-
lantes deben llevar un chaleco salvavidas ho-
mologado por la autoridad competente y
adecuado para motos de agua.
Utilice ropa protectora. La penetración forza-
da de agua en las cavidades corporales a
causa de una caída o de la proximidad a la to-
bera de propulsión puede provocar graves le-
siones internas. Un traje de baño normal no le
protege adecuadamente de la penetración de
agua forzada en el recto y la vagina. Todos
los tripulantes deben llevar la parte de abajode un traje de goma o una prenda que propor-
cione una protección equivalente.
Dicha prenda puede ser de un tejido fuerte,
resistente y ajustado, pero no de Spandex ni
tejidos similares como los que se utilizan en
las prendas de ciclismo. Un traje de goma
completo puede asimismo proteger contra la
hipotermia (temperatura corporal inferior a la
normal) y las rozaduras.
Se recomienda utilizar calzado náutico y
guantes.
Se recomienda proteger los ojos del viento, el
agua y el sol al pilotar la moto de agua. Exis-
ten cintas de sujeción para las gafas protecto-
ras que flotan en caso de que caigan al agua.
Debe asir el manillar firmemente y mantener
ambos pies sobre el suelo del hueco para los
pies. No lleve tripulantes hasta haber desa-
rrollado plenamente su habilidad para pilotar.
SJU33060Pilotaje con tripulantes
Con 2 o 3 personas (incluido el piloto) a bor-
do, la moto de agua tiene un comportamiento
diferente y no resulta tan fácil de maniobrar,
por lo que será necesario un mayor grado de
habilidad. Antes de pilotar la moto de agua
con tripulantes a bordo, el piloto debe practi-
car él solo lo suficiente para poder adquirir la
habilidad necesaria.
Los tripulantes deben llevar siempre un cha-
leco salvavidas homologado por la autoridad
competente, así como la parte de debajo de
un traje de goma o una prenda equivalente.
ADVERTENCIA
SWJ00540
No acelere cuando haya alguien detrás de
la moto de agua. Pare el motor o mantén-
galo al ralentí. El agua o los residuos ex-
pulsados por la tobera de propulsión
pueden causar lesiones graves. Los tripu-
UF1K73S0.book Page 55 Tuesday, July 10, 2007 9:29 PM
Page 63 of 100

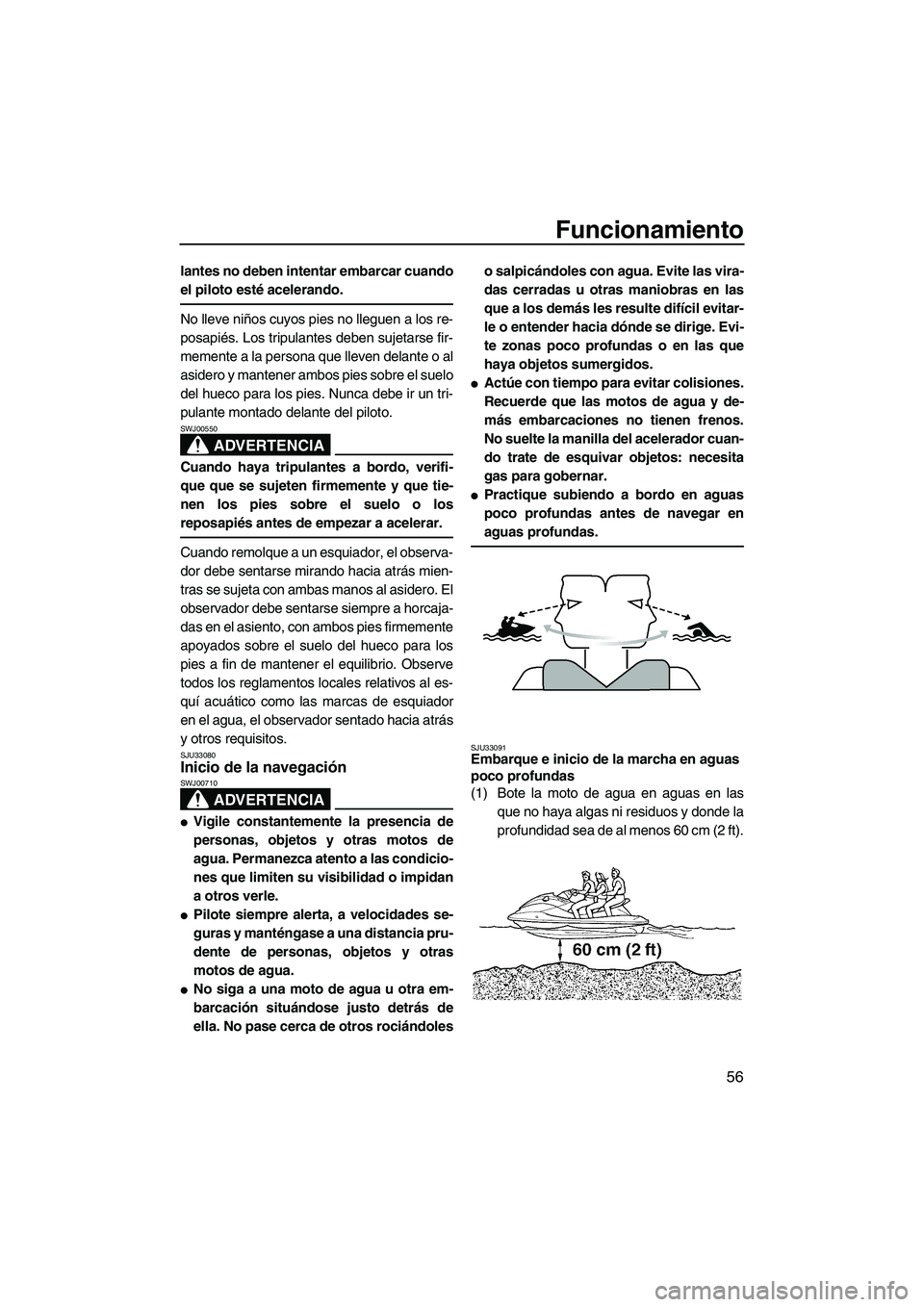

Funcionamiento
56
lantes no deben intentar embarcar cuando
el piloto esté acelerando.
No lleve niños cuyos pies no lleguen a los re-
posapiés. Los tripulantes deben sujetarse fir-
memente a la persona que lleven delante o al
asidero y mantener ambos pies sobre el suelo
del hueco para los pies. Nunca debe ir un tri-
pulante montado delante del piloto.
ADVERTENCIA
SWJ00550
Cuando haya tripulantes a bordo, verifi-
que que se sujeten firmemente y que tie-
nen los pies sobre el suelo o los
reposapiés antes de empezar a acelerar.
Cuando remolque a un esquiador, el observa-
dor debe sentarse mirando hacia atrás mien-
tras se sujeta con ambas manos al asidero. El
observador debe sentarse siempre a horcaja-
das en el asiento, con ambos pies firmemente
apoyados sobre el suelo del hueco para los
pies a fin de mantener el equilibrio. Observe
todos los reglamentos locales relativos al es-
quí acuático como las marcas de esquiador
en el agua, el observador sentado hacia atrás
y otros requisitos.
SJU33080Inicio de la navegación
ADVERTENCIA
SWJ00710
Vigile constantemente la presencia de
personas, objetos y otras motos de
agua. Permanezca atento a las condicio-
nes que limiten su visibilidad o impidan
a otros verle.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua.
No siga a una moto de agua u otra em-
barcación situándose justo detrás de
ella. No pase cerca de otros rociándoleso salpicándoles con agua. Evite las vira-
das cerradas u otras maniobras en las
que a los demás les resulte difícil evitar-
le o entender hacia dónde se dirige. Evi-
te zonas poco profundas o en las que
haya objetos sumergidos.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
No suelte la manilla del acelerador cuan-
do trate de esquivar objetos: necesita
gas para gobernar.
Practique subiendo a bordo en aguas
poco profundas antes de navegar en
aguas profundas.
SJU33091Embarque e inicio de la marcha en aguas
poco profundas
(1) Bote la moto de agua en aguas en las
que no haya algas ni residuos y donde la
profundidad sea de al menos 60 cm (2 ft).
UF1K73S0.book Page 56 Tuesday, July 10, 2007 9:29 PM
Page 64 of 100
Funcionamiento
57
ADVERTENCIA
SWJ00570
No navegue nunca en aguas con una pro-
fundidad inferior a 60 cm (2 ft); de lo con-
trario aumentarán las posibilidades de
chocar con un objeto sumergido, lo cual
puede ocasionar lesiones.
PRECAUCIÓN:
SCJ00470
No navegue nunca con menos de 60 cm (2
ft) de profundidad, ya que la toma de admi-
sión del chorro puede aspirar piedras o
arena y provocar daños en el rotor y el re-
calentamiento del motor.
(2) Embarque por el costado o por la popa.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia del
motor.
(4) Sujete el manillar con ambas manos,
apoye ambos pies en los reposapiés,
arranque el motor y mire en todas direc-
ciones antes de iniciar la marcha.
SJU33110Embarque e inicio de la navegación desde
un pantalán
(1) Embarque por el costado.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia del
motor.
(3) Empuje la moto de agua para alejarla del
pantalán, sujete el manillar con ambas
manos, apoye ambos pies en el suelo del
hueco para los pies, arranque el motor ymire en todas direcciones antes de iniciar
la marcha.
SJU36080Embarque e inicio de la marcha en
aguas profundas
ADVERTENCIA
SWJ01110
El piloto y el tripulante deben practicar
la operación de embarque en aguas
poco profundas antes de navegar en
aguas profundas. El embarque en aguas
profundas requiere más habilidad.
La fatiga y el cansancio que pueden pro-
ducirse tras varios intentos infructuo-
sos de embarcar pueden incrementar el
riesgo de lesiones o ahogamiento.
SJU33140Embarque en solitario
(1) Nade hasta la popa de la moto de agua y
sitúe las dos manos sobre la plataforma
de embarque, impúlsese hacia arriba y
sujétese al asidero con una mano.
UF1K73S0.book Page 57 Tuesday, July 10, 2007 9:29 PM
Page 65 of 100
Funcionamiento
58
(2) Suba hasta colocarse de rodillas sobre la
plataforma y seguidamente vaya al
asiento y siéntese a horcajadas.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia del
motor.
(4) Sujete el manillar con ambas manos,
apoye ambos pies en los reposapiés,
arranque el motor y mire en todas direc-
ciones antes de iniciar la marcha.
ADVERTENCIA
SWJ00610
Antes de iniciar la marcha, verifique que
no haya embarcaciones, obstáculos o na-
dadores a su alrededor.
SJU33162Embarque con tripulantes
ADVERTENCIA
SWJ00660
La penetración forzada de agua en las ca-
vidades corporales por la proximidad a la
tobera de propulsión puede provocar gra-
ves lesiones internas. No acelere hasta
que los tripulantes estén sentados con los
pies sobre los reposapiés y sujetos con
seguridad a la persona que tengan delante
o a los asideros.
(1) Salte a bordo según se describe en el
apartado anterior y siéntese a horcajadas
en el asiento.
(2)Átese el cordón de hombre al agua a la
muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia del
motor.
(3) Indique a los tripulantes que se dirijan a
la popa de la moto de agua.
UF1K73S0.book Page 58 Tuesday, July 10, 2007 9:29 PM
Page 66 of 100
Funcionamiento
59
(4) Indique al tripulante que embarque y se
siente a horcajadas en el asiento. Si un
segundo tripulante debe embarcar, indí-
quele que siga el mismo procedimiento.
NOTA:
Cuando vaya a embarcar un tripulante, tanto
el tripulante que ya esté a bordo como el pilo-
to deben tratar de mantener la moto de agua
equilibrada.
(5) Compruebe que los tripulantes tengan
los pies apoyados en el suelo del reposa-
piés y que se sujeten firmemente a la
persona que tengan delante o a los asi-
deros. Nunca debe ir un tripulante monta-
do delante del piloto.
(6) Arranque el motor, mire en todas direc-
ciones y seguidamente acelere hasta al-
canzar la velocidad de planeo.
ADVERTENCIA
SWJ00610
Antes de iniciar la marcha, verifique que
no haya embarcaciones, obstáculos o na-
dadores a su alrededor.
NOTA:
Cuanto mayor sea el peso total del piloto y los
tripulantes, tanto más difícil resultará equili-
brar la moto de agua. No utilice la moto de
agua cuando el peso total sobrepase 240 kg
(530 lb), incluido cualquier equipaje. Si le re-
sulta difícil equilibrar la moto de agua cuando
está parada, proceda del modo siguiente:
(1) Mientras los tripulantes se encuentran en
pie sujetando la moto de agua, súbase a
la plataforma de embarque de rodillas,
vaya al asiento y siéntese a horcajadas
para equilibrar la embarcación.
(2) Indique a uno de los tripulantes que suba
a la plataforma de embarque de rodillas,
que vaya al asiento y que se siente a hor-
cajadas para equilibrar la moto de agua.
(3)Átese el cordón de hombre al agua a la
muñeca izquierda e inserte la pinza en el
interruptor de paro de emergencia del
motor.
(4) Arranque el motor y manténgalo al ralen-
tí.
(5) Indique al segundo tripulante que suba a
la plataforma de embarque de rodillas y
UF1K73S0.book Page 59 Tuesday, July 10, 2007 9:29 PM
Page 67 of 100
Funcionamiento
60
luego que vaya al asiento mientras la
moto de agua acelera.
(6) Incremente progresivamente la veloci-
dad para equilibrar la moto de agua.
SJU33230Moto de agua volcada
Si la moto de agua vuelca, enderécela inme-
diatamente.
Observe atentamente las instrucciones si-
guientes a fin de evitar daños personales o
averías en la moto de agua.
ADVERTENCIA
SWJ00670
UN ENDEREZAMIENTO INADECUADO
PUEDE PROVOCAR LESIONES:
Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.
No ponga las manos en la rejilla de ad-
misión.
PRECAUCIÓN:
SCJ00530
Si la moto de agua vuelca, suelte inmedia-
tamente la manilla del acelerador. Podría
penetrar aceite en la caja del filtro de aire
y averiarse el motor.
(1) Retire la pinza del interruptor de paro de
emergencia del motor.
(2) Nade hasta la popa de la moto de agua.
Levante la moto de agua tirando con la
mano izquierda por la tapa del grupo pro-
pulsor mientras empuja la regala hacia
abajo con la mano o el pie derechos.
NOTA:
Si el costado de babor (izquierda) de la moto
de agua volcada se levanta, manténgalo aba-
jo empujando la regala antes de enderezar la
embarcación en el sentido de las agujas del
reloj.
UF1K73S0.book Page 60 Tuesday, July 10, 2007 9:29 PM
Page 68 of 100

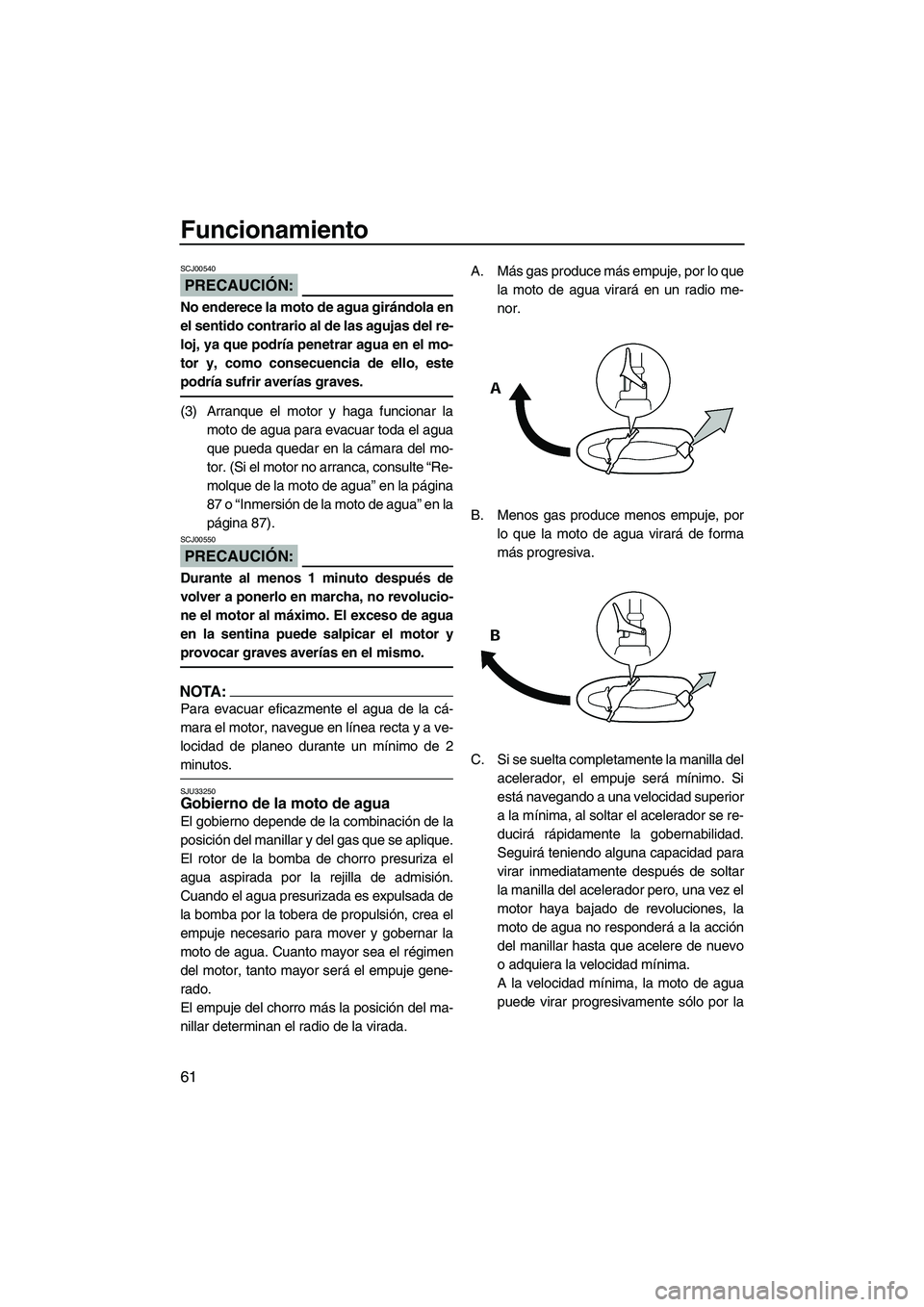

Funcionamiento
61
PRECAUCIÓN:
SCJ00540
No enderece la moto de agua girándola en
el sentido contrario al de las agujas del re-
loj, ya que podría penetrar agua en el mo-
tor y, como consecuencia de ello, este
podría sufrir averías graves.
(3) Arranque el motor y haga funcionar la
moto de agua para evacuar toda el agua
que pueda quedar en la cámara del mo-
tor. (Si el motor no arranca, consulte “Re-
molque de la moto de agua” en la página
87 o “Inmersión de la moto de agua” en la
página 87).
PRECAUCIÓN:
SCJ00550
Durante al menos 1 minuto después de
volver a ponerlo en marcha, no revolucio-
ne el motor al máximo. El exceso de agua
en la sentina puede salpicar el motor y
provocar graves averías en el mismo.
NOTA:
Para evacuar eficazmente el agua de la cá-
mara el motor, navegue en línea recta y a ve-
locidad de planeo durante un mínimo de 2
minutos.
SJU33250Gobierno de la moto de agua
El gobierno depende de la combinación de la
posición del manillar y del gas que se aplique.
El rotor de la bomba de chorro presuriza el
agua aspirada por la rejilla de admisión.
Cuando el agua presurizada es expulsada de
la bomba por la tobera de propulsión, crea el
empuje necesario para mover y gobernar la
moto de agua. Cuanto mayor sea el régimen
del motor, tanto mayor será el empuje gene-
rado.
El empuje del chorro más la posición del ma-
nillar determinan el radio de la virada.A. Más gas produce más empuje, por lo que
la moto de agua virará en un radio me-
nor.
B. Menos gas produce menos empuje, por
lo que la moto de agua virará de forma
más progresiva.
C. Si se suelta completamente la manilla del
acelerador, el empuje será mínimo. Si
está navegando a una velocidad superior
a la mínima, al soltar el acelerador se re-
ducirá rápidamente la gobernabilidad.
Seguirá teniendo alguna capacidad para
virar inmediatamente después de soltar
la manilla del acelerador pero, una vez el
motor haya bajado de revoluciones, la
moto de agua no responderá a la acción
del manillar hasta que acelere de nuevo
o adquiera la velocidad mínima.
A la velocidad mínima, la moto de agua
puede virar progresivamente sólo por la
UF1K73S0.book Page 61 Tuesday, July 10, 2007 9:29 PM
Page 69 of 100
Funcionamiento
62
acción del manillar y con el empuje míni-
mo disponible al ralentí.
D. Si se para el motor durante la navega-
ción, deja de producirse empuje alguno.
La moto de agua avanzará en línea recta
aunque se gire el manillar.
Para gobernar necesita gas.
ADVERTENCIA
SWJ00770
No suelte la manilla del acelerador cuan-
do trate de esquivar objetos: necesita
gas para gobernar. Una colisión puede
provocar lesiones graves o mortales.
Cuando navegue a velocidades altas,
vire progresivamente o reduzca la mar-
cha antes de virar. Las viradas cerradas
a alta velocidad pueden provocar el de-
rrapaje de la moto de agua o el giro so-
bre sí misma, lanzando al piloto y a los
tripulantes por la borda, con el consi-
guiente riesgo de lesiones.
Este modelo incorpora el sistema Yamaha de
gestión del motor (YEMS) que incluye el sis-
tema de gobierno sin gas (OTS). Dicho siste-
ma se activa a velocidad de planeo, cuando
se intenta virar después de soltar la manilla
del acelerador (ver condición C más arriba).
El sistema OTS sigue suministrando algo de
empuje que permitirá virar mientras la moto
de agua desacelera; no obstante, podrá efec-
tuar una virada más cerrada si da gas al girar
el manillar. El sistema OTS no funciona a ve-
locidades inferiores a la de planeo o cuando
el motor está parado. Cuando el motor reduz-
ca la marcha, la moto de agua dejará de res-
ponder al manillar hasta que acelere de
nuevo o alcance la velocidad mínima.
SJU33280Parada de la moto de agua
La moto de agua no dispone de un sistema in-
dependiente de frenos. Se detiene por la re-
sistencia del agua cuando se suelta la manilla
del acelerador. Desde la velocidad máxima,
la moto de agua se detiene por completo en
aproximadamente 100 m (330 ft) una vez se
ha soltado la manilla del acelerador o se ha
parado el motor, aunque esta distancia puede
variar en función de numerosos factores
como son el peso bruto, el estado de la super-
ficie del agua y la dirección del viento.
La velocidad se reducirá tan pronto se suelte
la manilla del acelerador, pero la moto de
agua seguirá avanzando cierta distancia an-
tes de detenerse por completo. Si no está se-
guro de poder parar a tiempo antes de
UF1K73S0.book Page 62 Tuesday, July 10, 2007 9:29 PM
Page 70 of 100
Funcionamiento
63
golpear un obstáculo, aplique gas y vire en
otra dirección.
ADVERTENCIA
SWJ00730
Prevea la distancia adecuada para dete-
nerse.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia pru-
dente de personas, objetos y otras
motos de agua de forma que tenga tiem-
po para parar.
No pare el motor cuando reduzca la ve-
locidad, por si necesita la fuerza del mo-
tor para evitar a una embarcación o un
obstáculo que se encuentre en su derro-
ta.
VX Deluxe/VX Cruiser:
No dé marcha atrás para reducir la velo-
cidad o para detener la moto de agua;
podría perder el control, salir despedido
o golpearse contra el manillar.
SJU35960Varada de la moto de agua
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la playa. Suelte la
manilla del acelerador unos 100 m (330
ft) antes de llegar a la zona prevista de
varada.(2) Aproxímese lentamente a la playa y pare
el motor antes de tocar tierra.
Recuerde: para gobernar necesita gas.
(3) Desembarque y suba la moto de agua a
la playa.
PRECAUCIÓN:
SCJ00490
Las pequeñas piedras, la arena, las algas
y otros residuos pueden ser aspirados a
través de la toma de admisión del chorro y
romper o dañar el rotor. Pare siempre el
motor y desembarque antes de varar la
moto de agua.
SJU36060Atraque de la moto de agua a un
pantalán
(1) Verifique que no haya barcos, nadadores
u obstáculos cerca de la moto de agua.
Reduzca la velocidad cuando se encuen-
tre a unos 100 m (330 ft) del pantalán.
(2) Aproxímese lentamente y pare el motor
justo antes de que la moto de agua se si-
túe junto al pantalán.
SJU33320Marcha atrás en vías navegables
(VX Deluxe/VX Cruiser)
La marcha atrás puede utilizarse para manio-
brar a baja velocidad cuando se deben evitar
obstáculos muy próximos que no se pueden
rodear. La marcha atrás puede utilizarse para
reducir la velocidad o parar únicamente en las
maniobras a baja velocidad, por ejemplo al
atracar.
Cuando el motor esté al ralentí, dé marcha
atrás y acelere de forma gradual. Verifique
UF1K73S0.book Page 63 Tuesday, July 10, 2007 9:29 PM
