Manutenção
84
PJU33768

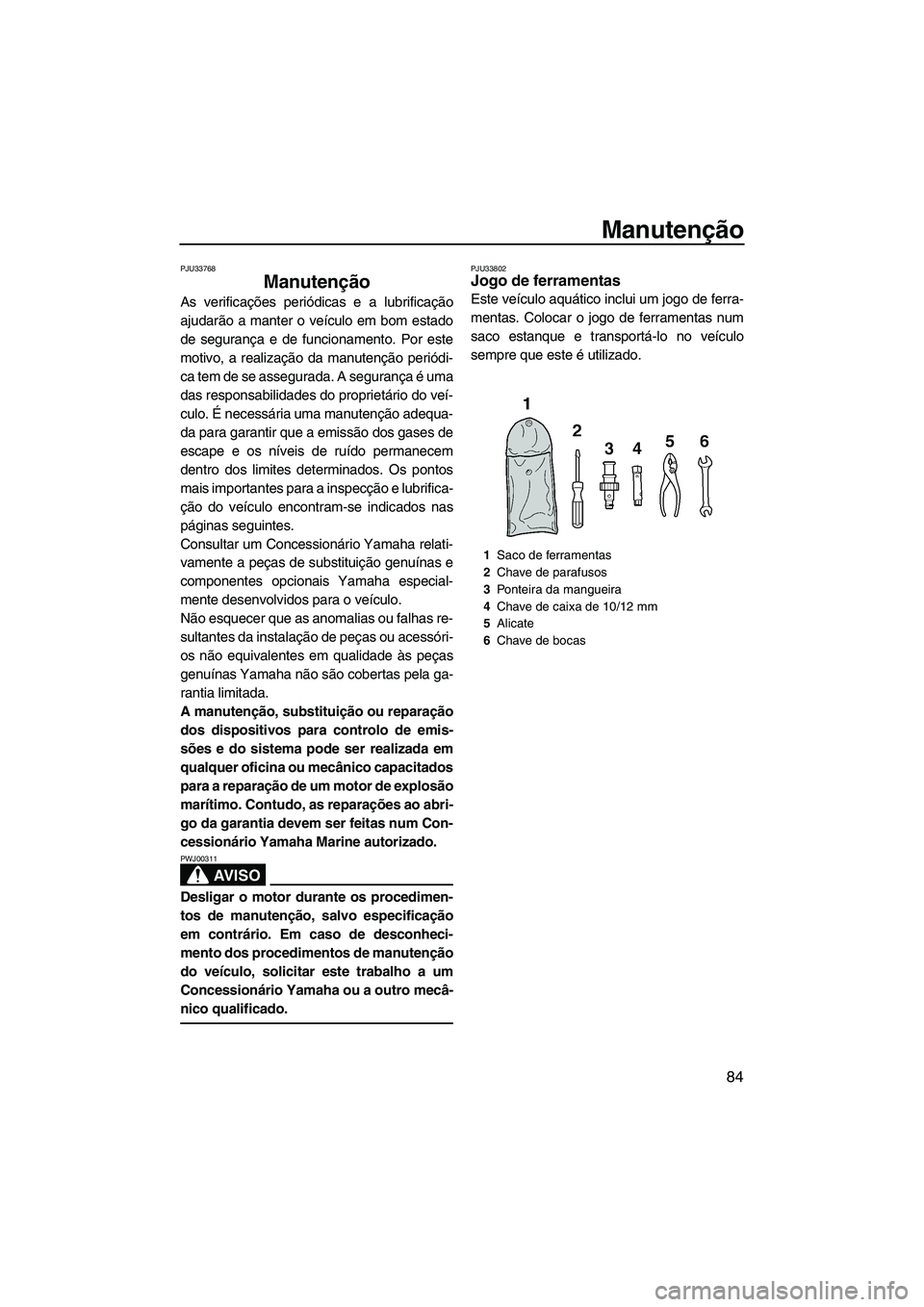

Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do veí-
culo. É necessária uma manutenção adequa-
da para garantir que a emissão dos gases de
escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspecção e lubrifica-
ção do veículo encontram-se indicados nas
páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessóri-
os não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacitados
para a reparação de um motor de explosão
marítimo. Contudo, as reparações ao abri-
go da garantia devem ser feitas num Con-
cessionário Yamaha Marine autorizado.
AV I S O
PWJ00311
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manutenção
do veículo, solicitar este trabalho a um
Concessionário Yamaha ou a outro mecâ-
nico qualificado.
PJU33802Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
1Saco de ferramentas
2 Chave de parafusos
3 Ponteira da mangueira
4 Chave de caixa de 10/12 mm
5 Alicate
6 Chave de bocas
UF2P70P0.book Page 84 Tuesday, July 24, 2012 11:54 AM

Manutenção
85

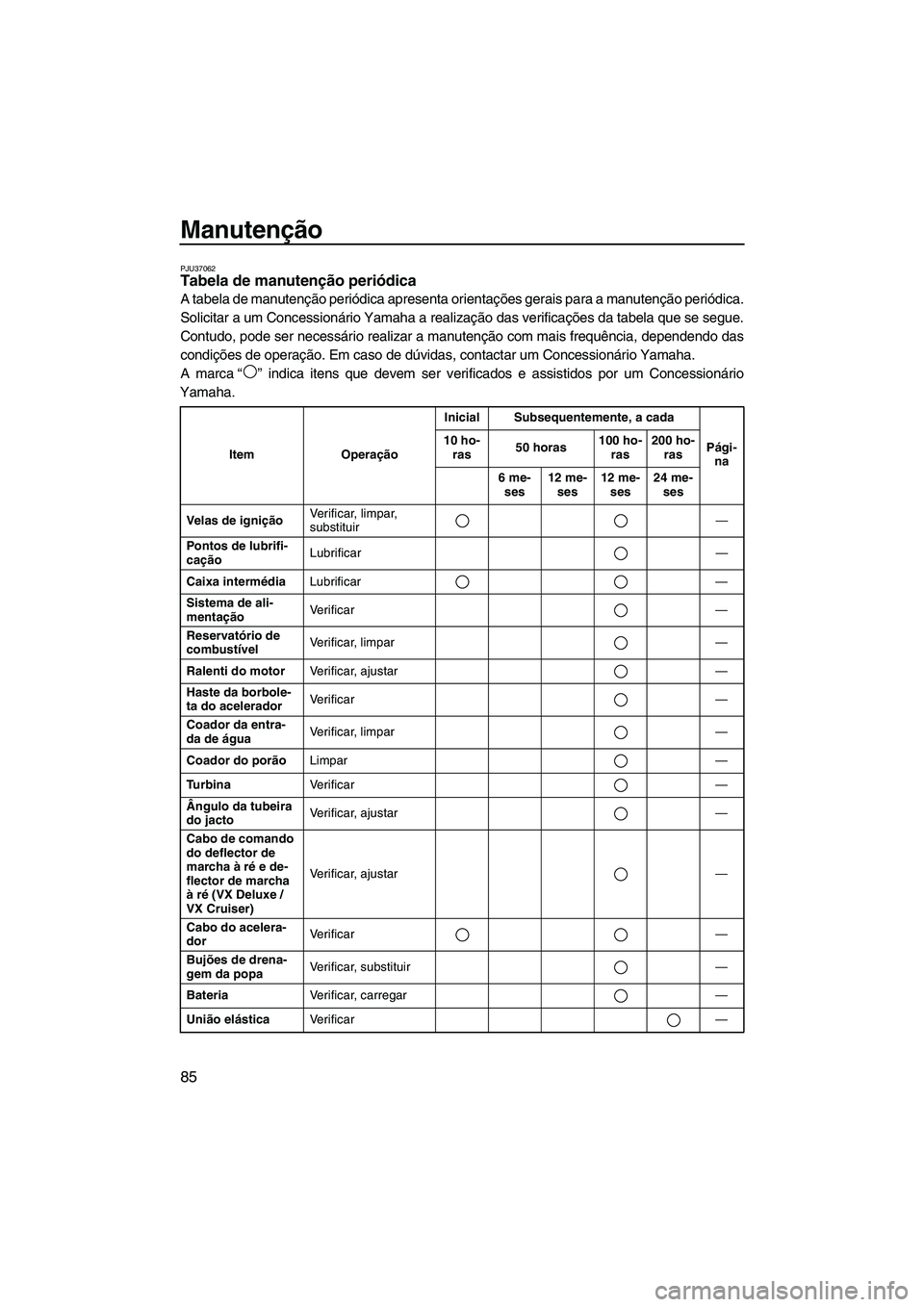

PJU37062Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódica.
Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se segue.
Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo das
condições de operação. Em caso de dúvidas , contactar um Concessionário Yamaha.
A marca “ ” indica itens que devem ser veri ficados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-na
10 ho-
ras 50 horas
100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
Velas de ignição Verificar, limpar,
substituir
—
Pontos de lubrifi-
cação Lubrificar
—
Caixa intermédia Lubrificar —
Sistema de ali-
mentação Ve r i f i c a r
—
Reservatório de
combustível Verificar, limpar
—
Ralenti do motor Verificar, ajustar —
Haste da borbole-
ta do acelerador Ve r i f i c a r
—
Coador da entra-
da de água Verificar, limpar
—
Coador do porão Limpar —
Tu r b i n a Ve r i f i c a r —
Ângulo da tubeira
do jacto Verificar, ajustar
—
Cabo de comando
do deflector de
marcha à ré e de-
flector de marcha
à ré (VX Deluxe /
VX Cruiser) Verificar, ajustar
—
Cabo do acelera-
dor Ve r i f i c a r
—
Bujões de drena-
gem da popa Verificar, substituir
—
Bateria Verificar, carregar —
União elástica Ve r i f i c a r —
UF2P70P0.book Page 85 Tuesday, July 24, 2012 11:54 AM

Manutenção
86

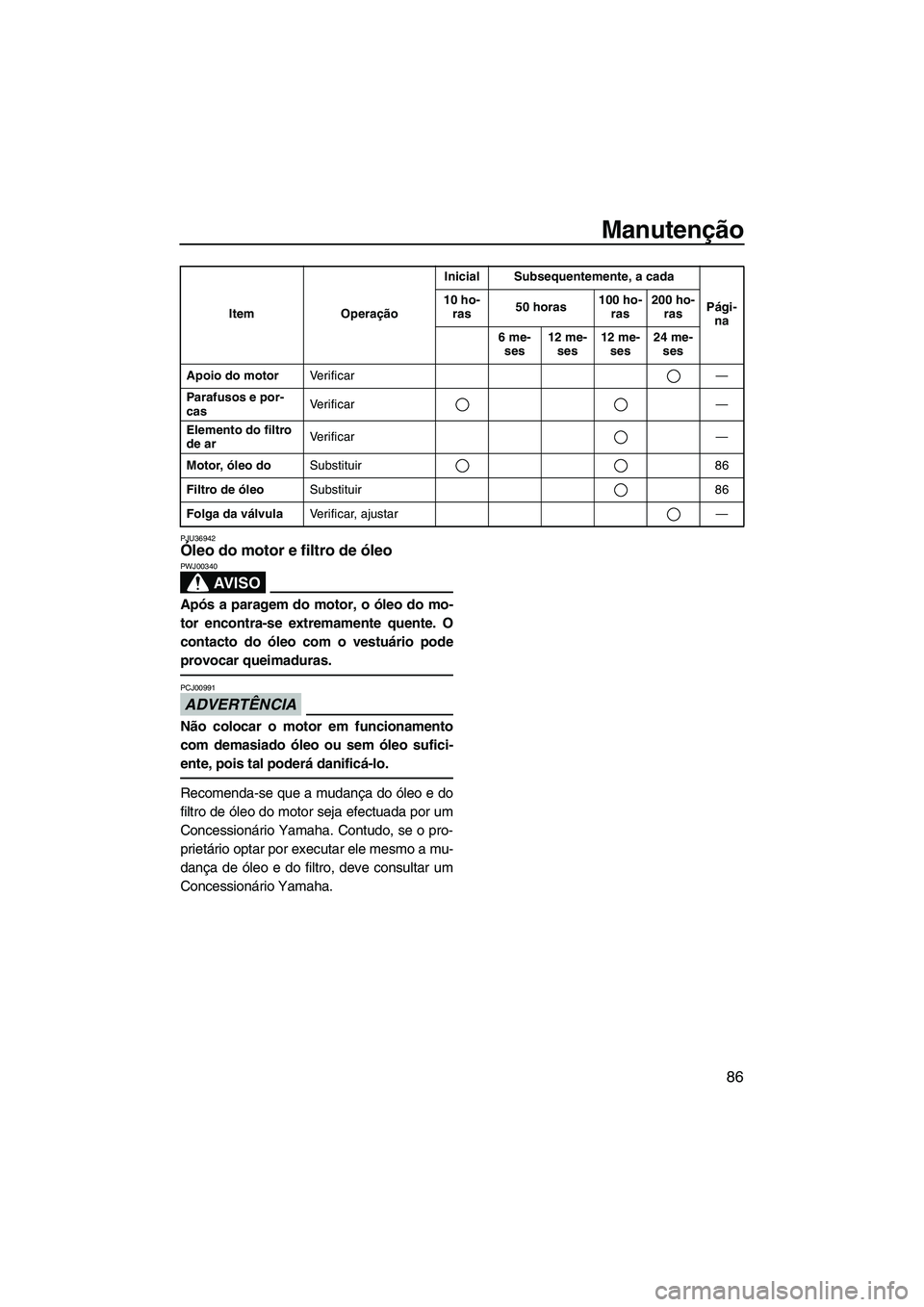

PJU36942Óleo do motor e filtro de óleo
AV I S O
PWJ00340
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00991
Não colocar o motor em funcionamento
com demasiado óleo ou sem óleo sufici-
ente, pois tal poderá danificá-lo.
Recomenda-se que a mudança do óleo e do
filtro de óleo do motor seja efectuada por um
Concessionário Yamaha. Contudo, se o pro-
prietário optar por executar ele mesmo a mu-
dança de óleo e do filtro, deve consultar um
Concessionário Yamaha.
Apoio do motorVe r i f i c a r —
Parafusos e por-
cas Ve r i f i c a r —
Elemento do filtro
de ar Ve r i f i c a r —
Motor, óleo do Substituir 86
Filtro de óleo Substituir 86
Folga da válvula Verificar, ajustar —
Item Operação
Inicial Subsequentemente, a cada
Pági-na
10 ho-
ras 50 horas 100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
UF2P70P0.book Page 86 Tuesday, July 24, 2012 11:54 AM

Especificações
87
PJU34542

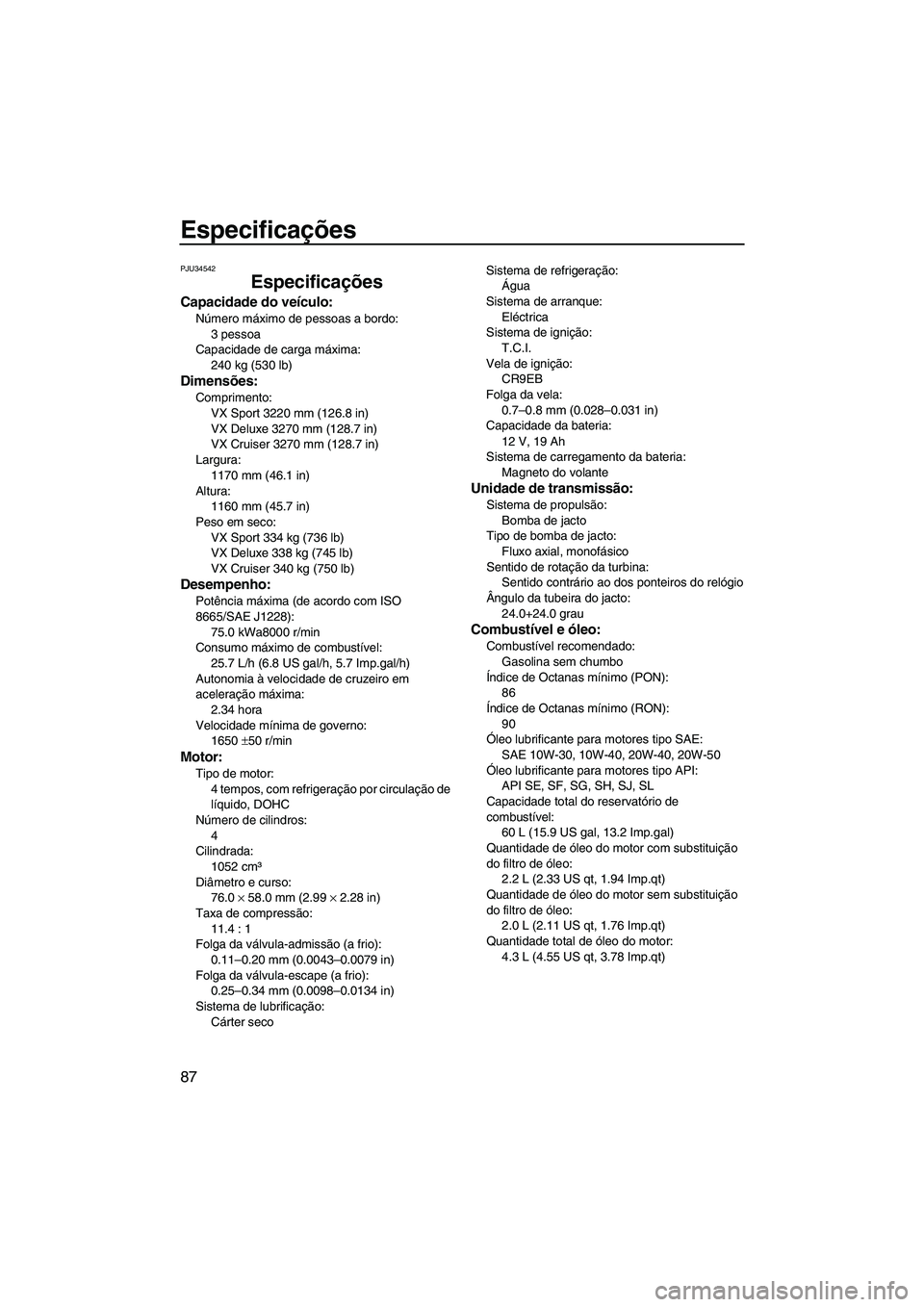

Especificações
Capacidade do veículo:
Número máximo de pessoas a bordo:3 pessoa
Capacidade de carga máxima: 240 kg (530 lb)
Dimensões:
Comprimento:
VX Sport 3220 mm (126.8 in)
VX Deluxe 3270 mm (128.7 in)
VX Cruiser 3270 mm (128.7 in)
Largura: 1170 mm (46.1 in)
Altura: 1160 mm (45.7 in)
Peso em seco:
VX Sport 334 kg (736 lb)
VX Deluxe 338 kg (745 lb)
VX Cruiser 340 kg (750 lb)
Desempenho:
Potência máxima (de acordo com ISO
8665/SAE J1228):75.0 kWa8000 r/min
Consumo máximo de combustível:
25.7 L/h (6.8 US gal/h, 5.7 Imp.gal/h)
Autonomia à velocidade de cruzeiro em
aceleração máxima:
2.34 hora
Velocidade mínima de governo: 1650 ±50 r/min
Motor:
Tipo de motor:
4 tempos, com refrigeração por circulação de
líquido, DOHC
Número de cilindros:
4
Cilindrada: 1052 cm³
Diâmetro e curso: 76.0 × 58.0 mm (2.99 × 2.28 in)
Taxa de compressão:
11.4 : 1
Folga da válvula-admissão (a frio): 0.11–0.20 mm (0.0043–0.0079 in)
Folga da válvula-escape (a frio): 0.25–0.34 mm (0.0098–0.0134 in)
Sistema de lubrificação:
Cárter seco Sistema de refrigeração:
Água
Sistema de arranque: Eléctrica
Sistema de ignição:
T.C.I.
Vela de ignição: CR9EB
Folga da vela: 0.7–0.8 mm (0.028–0.031 in)
Capacidade da bateria:
12 V, 19 Ah
Sistema de carregamento da bateria: Magneto do volante
Unidade de transmissão:
Sistema de propulsão:Bomba de jacto
Tipo de bomba de jacto:
Fluxo axial, monofásico
Sentido de rotação da turbina: Sentido contrário ao dos ponteiros do relógio
Ângulo da tubeira do jacto: 24.0+24.0 grau
Combustível e óleo:
Combustível recomendado:Gasolina sem chumbo
Índice de Octanas mínimo (PON): 86
Índice de Octanas mínimo (RON):
90
Óleo lubrificante para motores tipo SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Óleo lubrificante para motores tipo API: API SE, SF, SG, SH, SJ, SL
Capacidade total do reservatório de
combustível: 60 L (15.9 US gal, 13.2 Imp.gal)
Quantidade de óleo do motor com substituição
do filtro de óleo: 2.2 L (2.33 US qt, 1.94 Imp.qt)
Quantidade de óleo do motor sem substituição
do filtro de óleo: 2.0 L (2.11 US qt, 1.76 Imp.qt)
Quantidade total de óleo do motor:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2P70P0.book Page 87 Tuesday, July 24, 2012 11:54 AM

Recuperação de anomalias
88
PJU34561

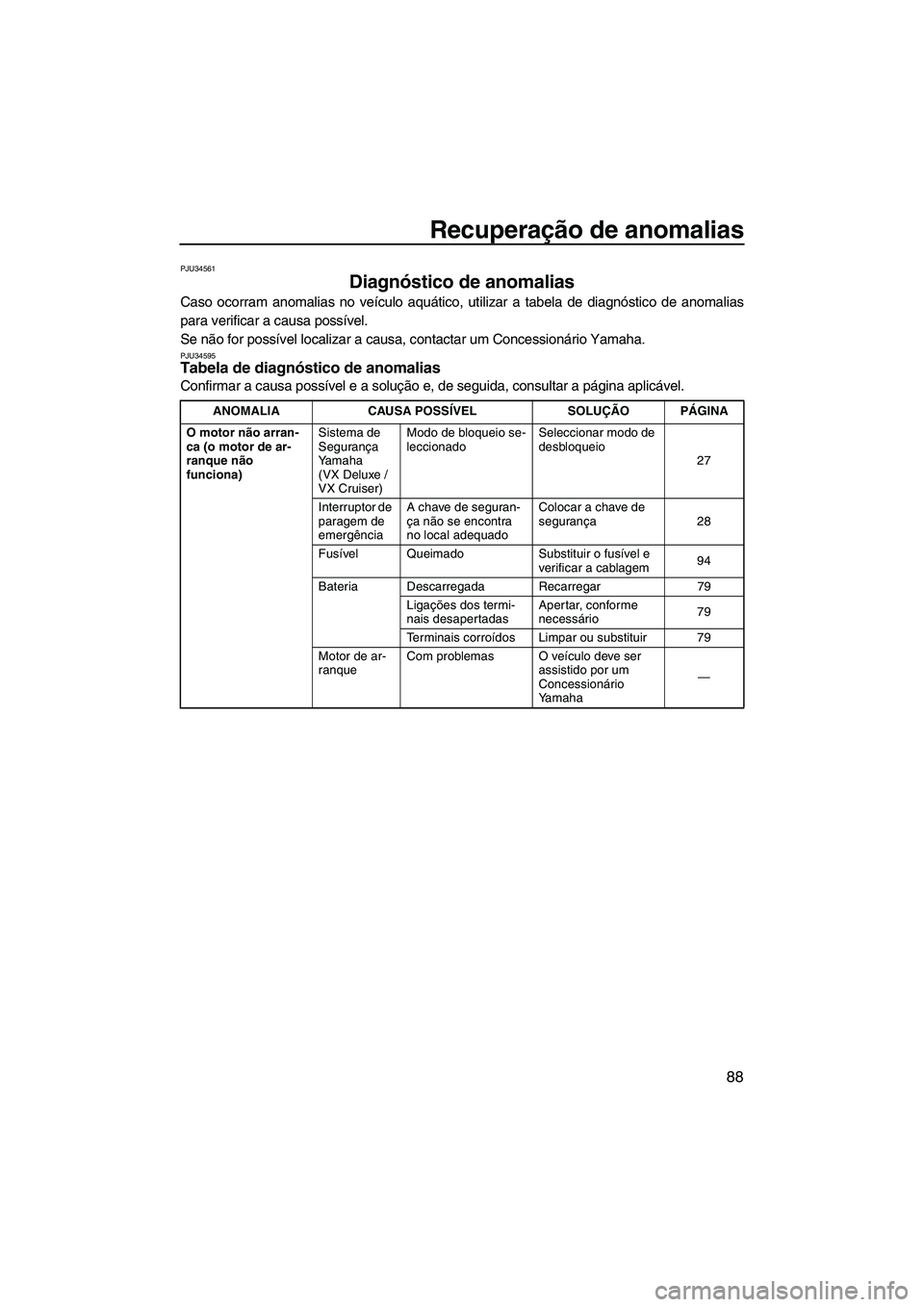

Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não for possível localizar a causa, contactar um Concessionário Yamaha.
PJU34595Tabela de diagnóstico de anomalias
Confirmar a causa possível e a solução e, de seguida, consultar a página aplicável.
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
O motor não arran-
ca (o motor de ar-
ranque não
funciona) Sistema de
Segurança
Yamaha
(VX Deluxe /
VX Cruiser)Modo de bloqueio se-
leccionado
Seleccionar modo de
desbloqueio
27
Interruptor de
paragem de
emergência A chave de seguran-
ça não se encontra
no local adequado Colocar a chave de
segurança
28
Fusível Queimado Substituir o fusível e
verificar a cablagem 94
Bateria Descarregada Recarregar 79
Ligações dos termi-
nais desapertadas Apertar, conforme
necessário
79
Terminais corroídos Limpar ou substituir 79
Motor de ar-
ranque Com problemas O veículo deve ser
assistido por um
Concessionário
Yamaha —
UF2P70P0.book Page 88 Tuesday, July 24, 2012 11:54 AM

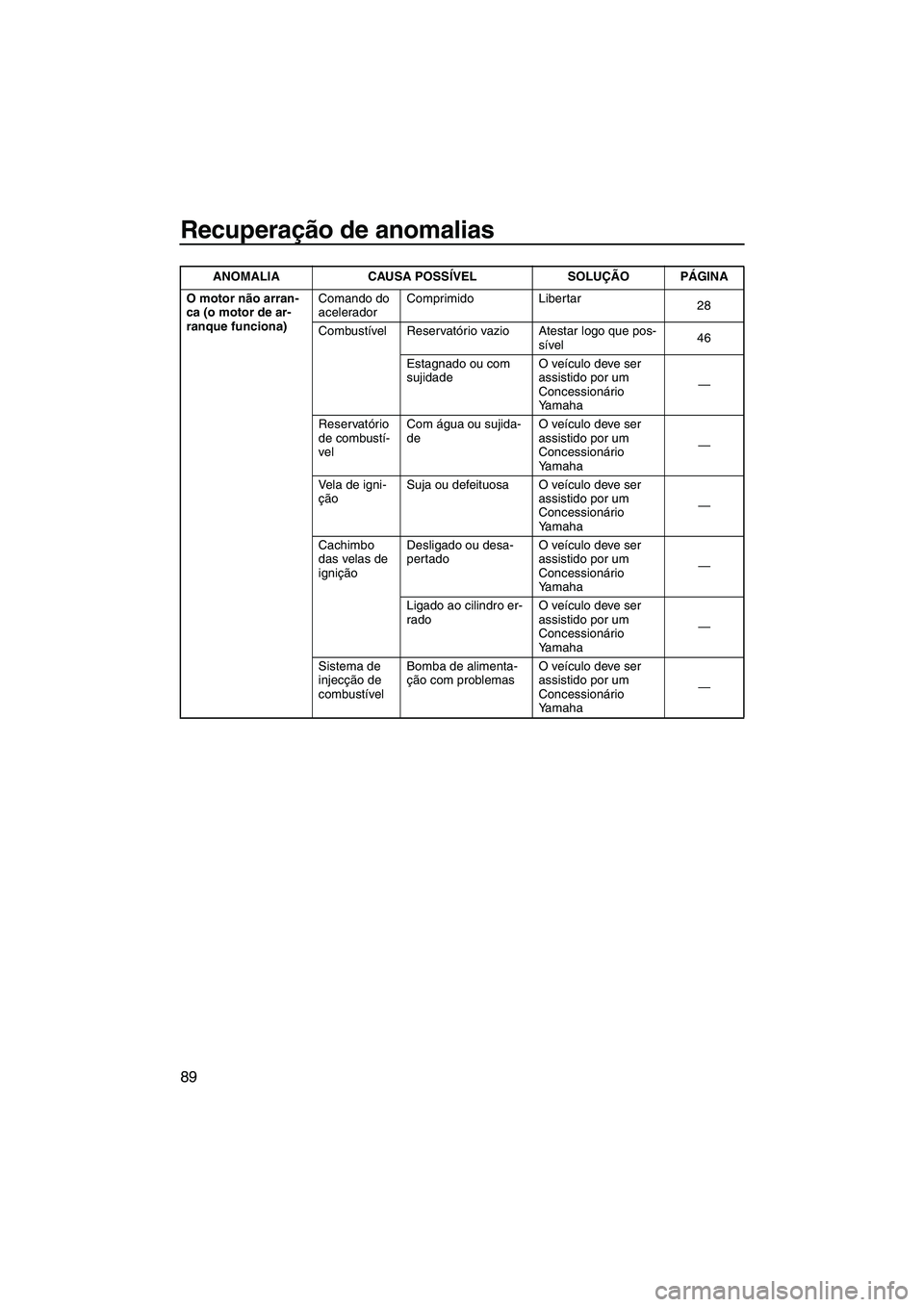

Recuperação de anomalias
89
O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
acelerador
Comprimido Libertar
28
Combustível Reservatório vazio Atestar logo que pos- sível46
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Yamaha —
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Ligado ao cilindro er-
rado O veículo deve ser
assistido por um
Concessionário
Yamaha —
Sistema de
injecção de
combustível Bomba de alimenta-
ção com problemas
O veículo deve ser
assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2P70P0.book Page 89 Tuesday, July 24, 2012 11:54 AM

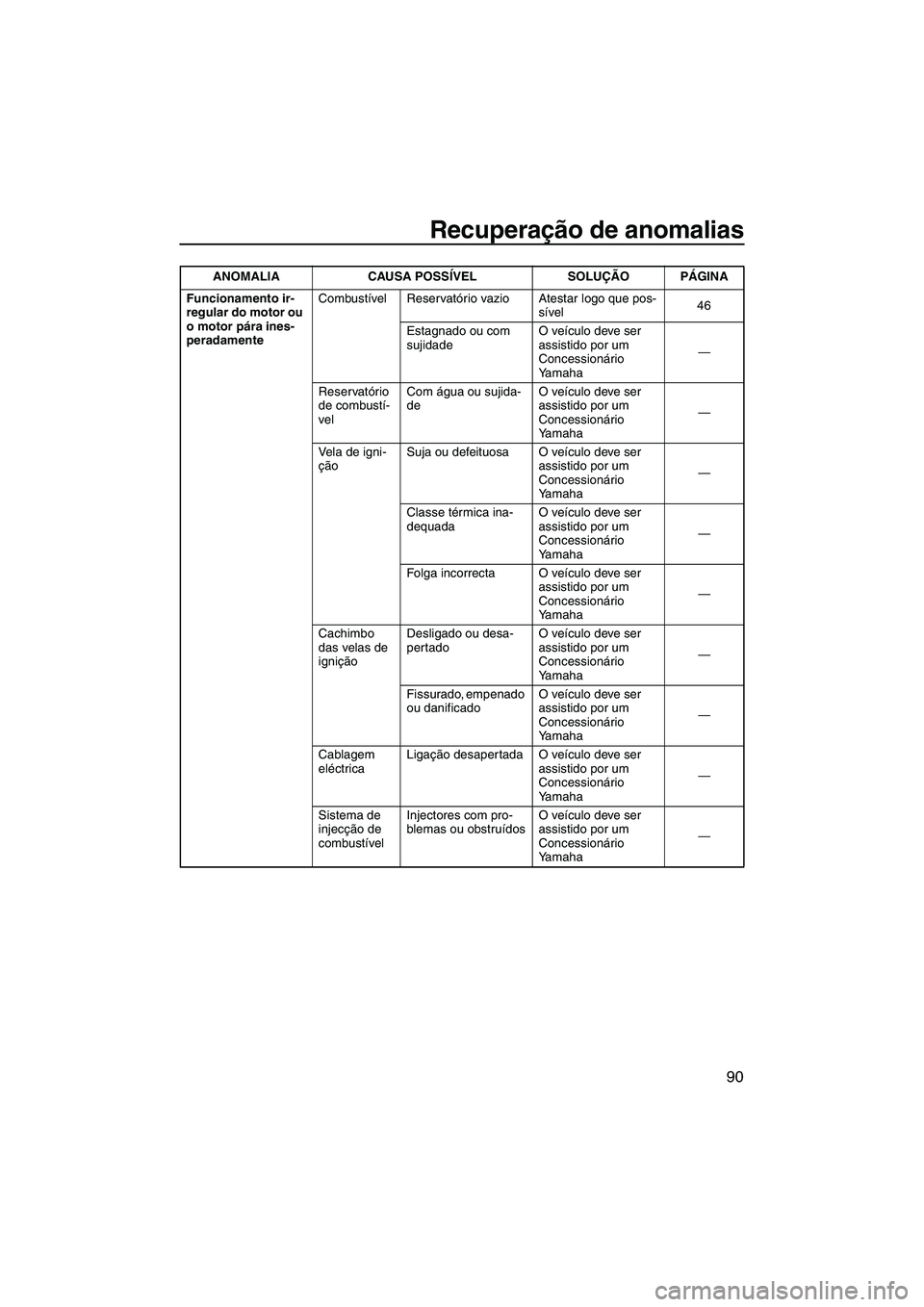

Recuperação de anomalias
90
Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório vazio Atestar logo que pos-
sível46
Estagnado ou com
sujidade O veículo deve ser
assistido por um
Concessionário
Yamaha —
Reservatório
de combustí-
vel Com água ou sujida-
de
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Yamaha —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Fissurado, empenado
ou danificado O veículo deve ser
assistido por um
Concessionário
Yamaha —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Sistema de
injecção de
combustível Injectores com pro-
blemas ou obstruídos
O veículo deve ser
assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2P70P0.book Page 90 Tuesday, July 24, 2012 11:54 AM

Recuperação de anomalias
91

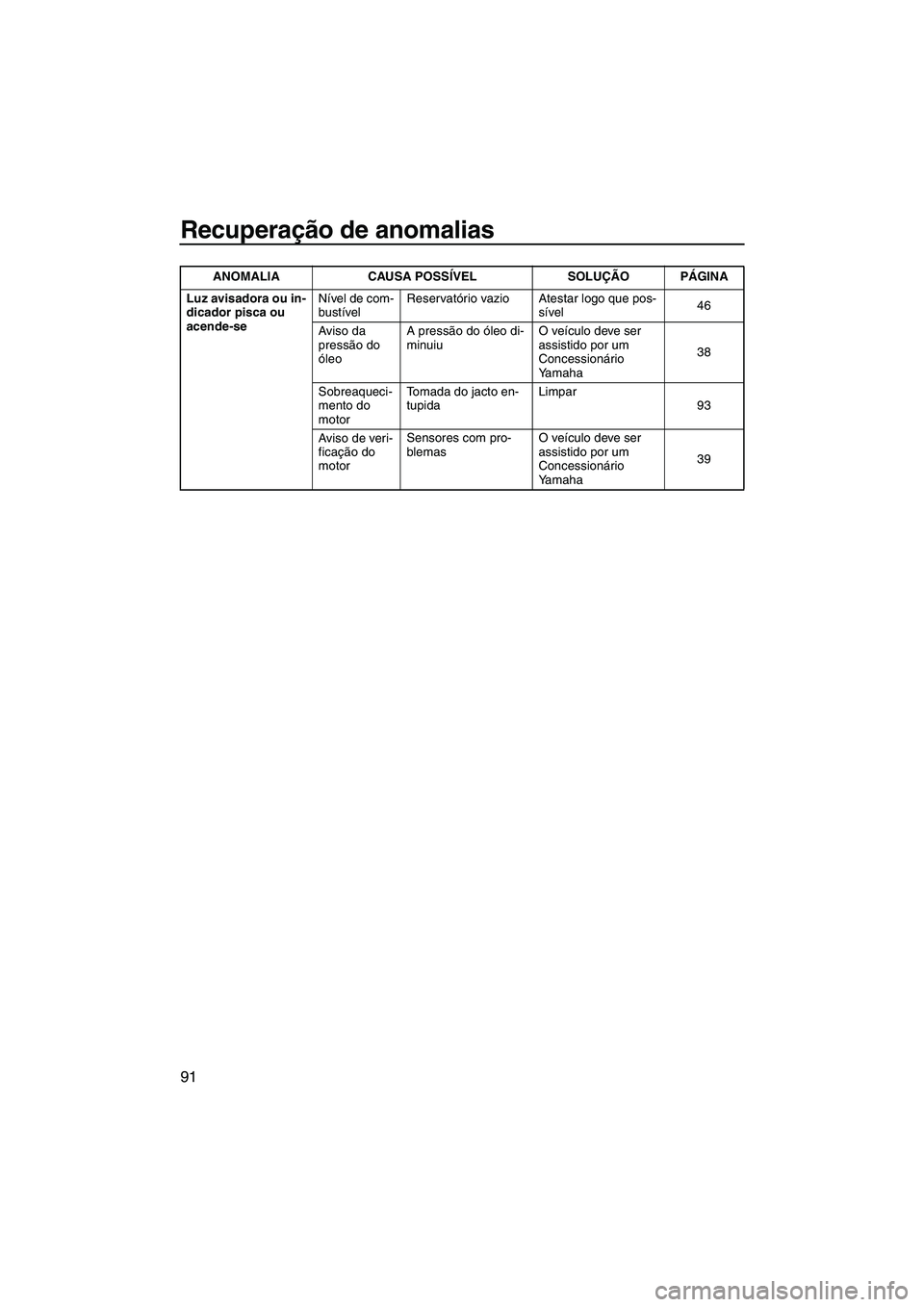

Luz avisadora ou in-
dicador pisca ou
acende-seNível de com-
bustível
Reservatório vazio Atestar logo que pos-
sível 46
Aviso da
pressão do
óleo A pressão do óleo di-
minuiu
O veículo deve ser
assistido por um
Concessionário
Yamaha 38
Sobreaqueci-
mento do
motor Tomada do jacto en-
tupida
Limpar
93
Aviso de veri-
ficação do
motor Sensores com pro-
blemas
O veículo deve ser
assistido por um
Concessionário
Yamaha 39
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2P70P0.book Page 91 Tuesday, July 24, 2012 11:54 AM

Recuperação de anomalias
92

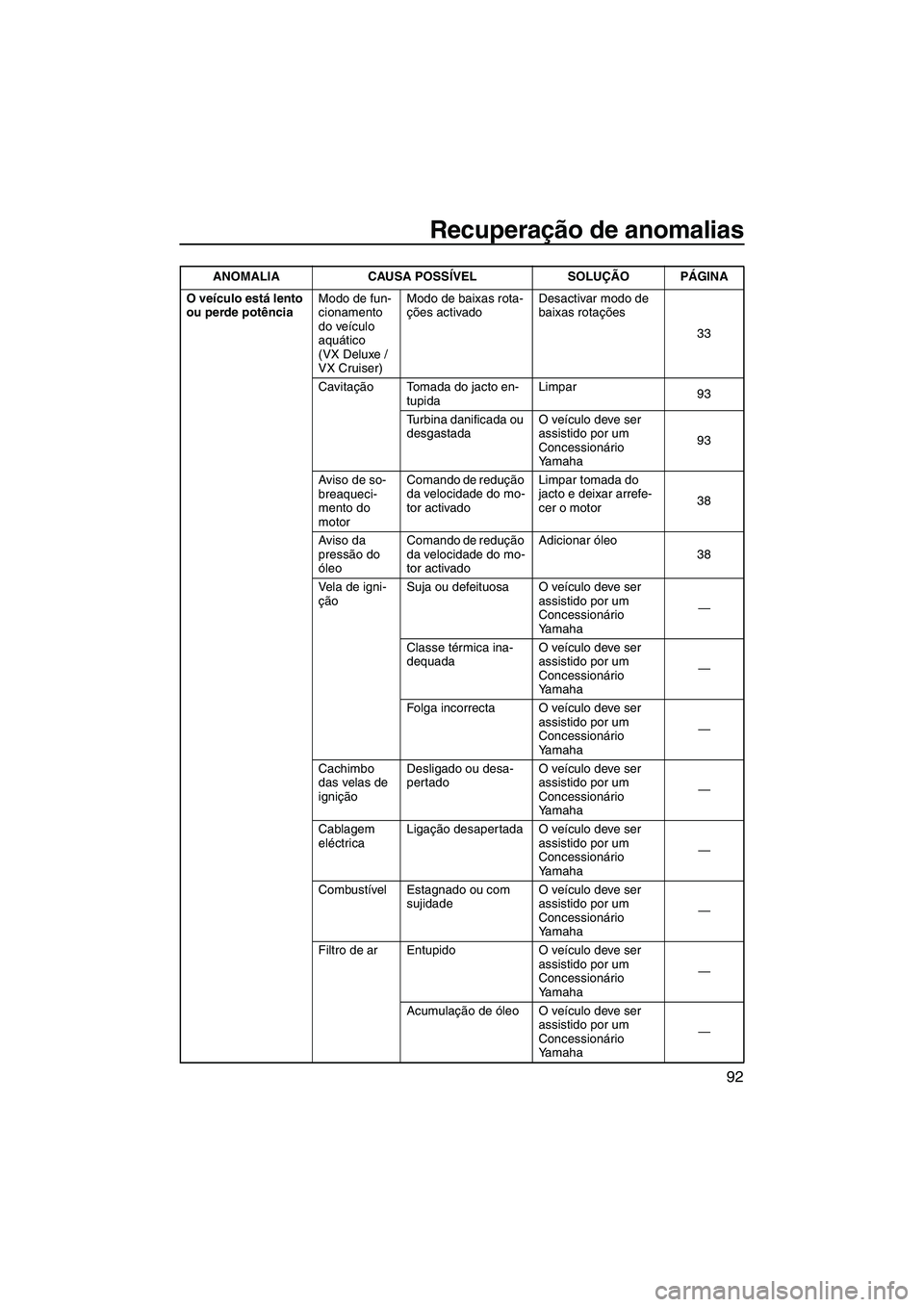

O veículo está lento
ou perde potênciaModo de fun-
cionamento
do veículo
aquático
(VX Deluxe /
VX Cruiser)Modo de baixas rota-
ções activado
Desactivar modo de
baixas rotações
33
Cavitação Tomada do jacto en- tupida Limpar
93
Turbina danificada ou
desgastada O veículo deve ser
assistido por um
Concessionário
Yamaha 93
Aviso de so-
breaqueci-
mento do
motor Comando de redução
da velocidade do mo-
tor activado
Limpar tomada do
jacto e deixar arrefe-
cer o motor
38
Aviso da
pressão do
óleo Comando de redução
da velocidade do mo-
tor activado Adicionar óleo
38
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Yamaha —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Combustível Estagnado ou com sujidade O veículo deve ser
assistido por um
Concessionário
Yamaha —
Filtro de ar Entupido O veículo deve ser assistido por um
Concessionário
Yamaha—
Acumulação de óleo O veículo deve ser assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2P70P0.book Page 92 Tuesday, July 24, 2012 11:54 AM

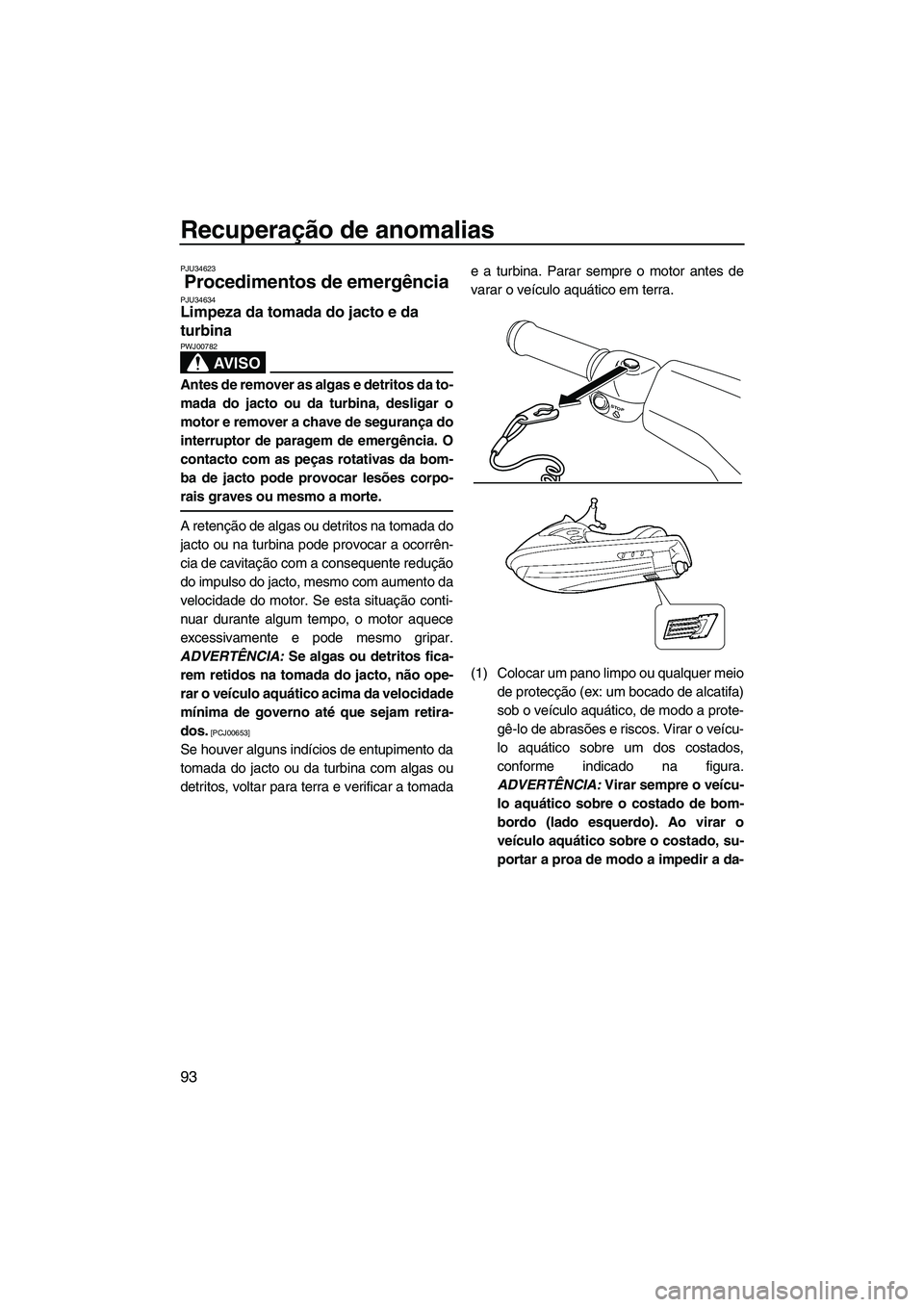

Recuperação de anomalias
93
PJU34623
Procedimentos de emergência PJU34634Limpeza da tomada do jacto e da
turbina
AV I S O
PWJ00782
Antes de remover as algas e detritos da to-
mada do jacto ou da turbina, desligar o
motor e remover a chave de segurança do
interruptor de paragem de emergência. O
contacto com as peças rotativas da bom-
ba de jacto pode provocar lesões corpo-
rais graves ou mesmo a morte.
A retenção de algas ou detritos na tomada do
jacto ou na turbina pode provocar a ocorrên-
cia de cavitação com a consequente redução
do impulso do jacto, mesmo com aumento da
velocidade do motor. Se esta situação conti-
nuar durante algum tempo, o motor aquece
excessivamente e pode mesmo gripar.
ADVERTÊNCIA: Se algas ou detritos fica-
rem retidos na tomada do jacto, não ope-
rar o veículo aquático acima da velocidade
mínima de governo até que sejam retira-
dos.
[PCJ00653]
Se houver alguns indícios de entupimento da
tomada do jacto ou da turbina com algas ou
detritos, voltar para terra e verificar a tomada e a turbina. Parar sempre o motor antes de
varar o veículo aquático em terra.
(1) Colocar um pano limpo ou qualquer meio
de protecção (ex: um bocado de alcatifa)
sob o veículo aquático, de modo a prote-
gê-lo de abrasões e riscos. Virar o veícu-
lo aquático sobre um dos costados,
conforme indicado na figura.
ADVERTÊNCIA: Virar sempre o veícu-
lo aquático sobre o costado de bom-
bordo (lado esquerdo). Ao virar o
veículo aquático sobre o costado, su-
portar a proa de modo a impedir a da-
STOP
UF2P70P0.book Page 93 Tuesday, July 24, 2012 11:54 AM
