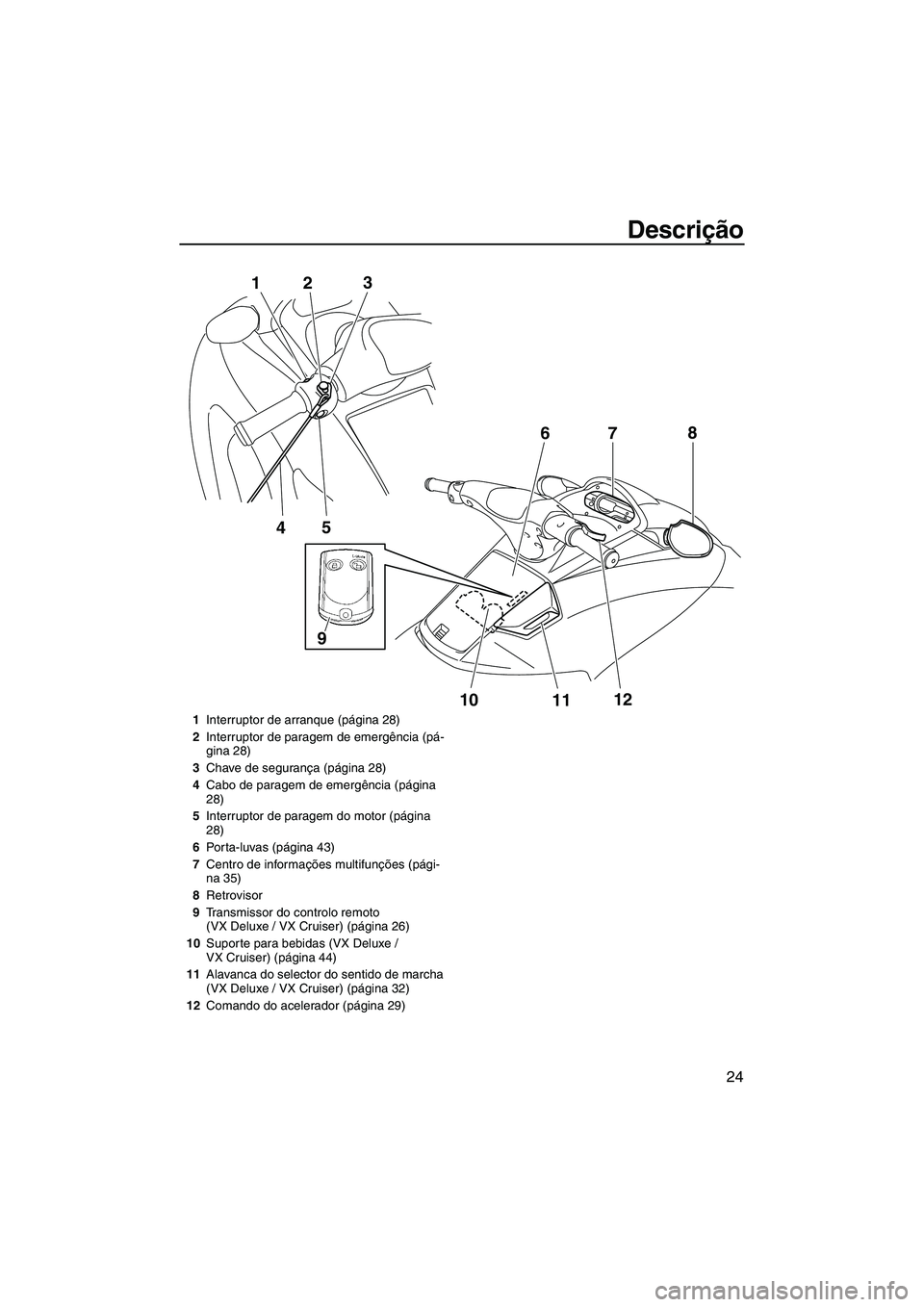

Descrição
24
5
4
1
2 3
10
1112
7
6
8
9
1
Interruptor de arranque (página 28)
2 Interruptor de paragem de emergência (pá-
gina 28)
3 Chave de segurança (página 28)
4 Cabo de paragem de emergência (página
28)
5 Interruptor de paragem do motor (página
28)
6 Porta-luvas (página 43)
7 Centro de informações multifunções (pági-
na 35)
8 Retrovisor
9 Transmissor do controlo remoto
(VX Deluxe / VX Cruiser) (página 26)
10 Suporte para bebidas (VX Deluxe /
VX Cruiser) (página 44)
11 Alavanca do selector do sentido de marcha
(VX Deluxe / VX Cruiser) (página 32)
12 Comando do acelerador (página 29)
UF2P70P0.book Page 24 Tuesday, July 24, 2012 11:54 AM
Page 32 of 108
Descrição
25

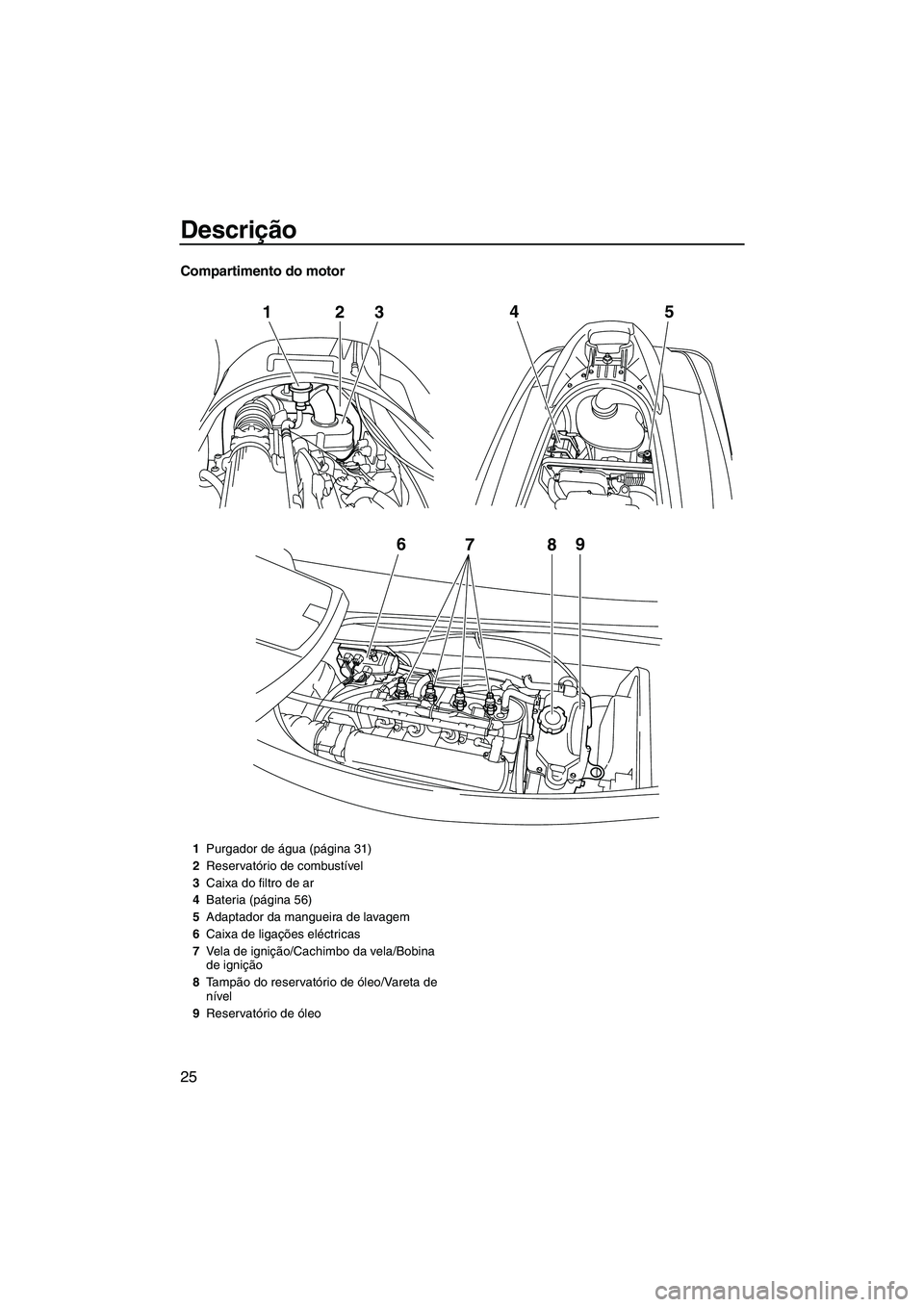

Compartimento do motor
678 9
12
345
1Purgador de água (página 31)
2 Reservatório de combustível
3 Caixa do filtro de ar
4 Bateria (página 56)
5 Adaptador da mangueira de lavagem
6 Caixa de ligações eléctricas
7 Vela de ignição/Cachimbo da vela/Bobina
de ignição
8 Tampão do reservatório de óleo/Vareta de
nível
9 Reservatório de óleo
UF2P70P0.book Page 25 Tuesday, July 24, 2012 11:54 AM
Page 33 of 108

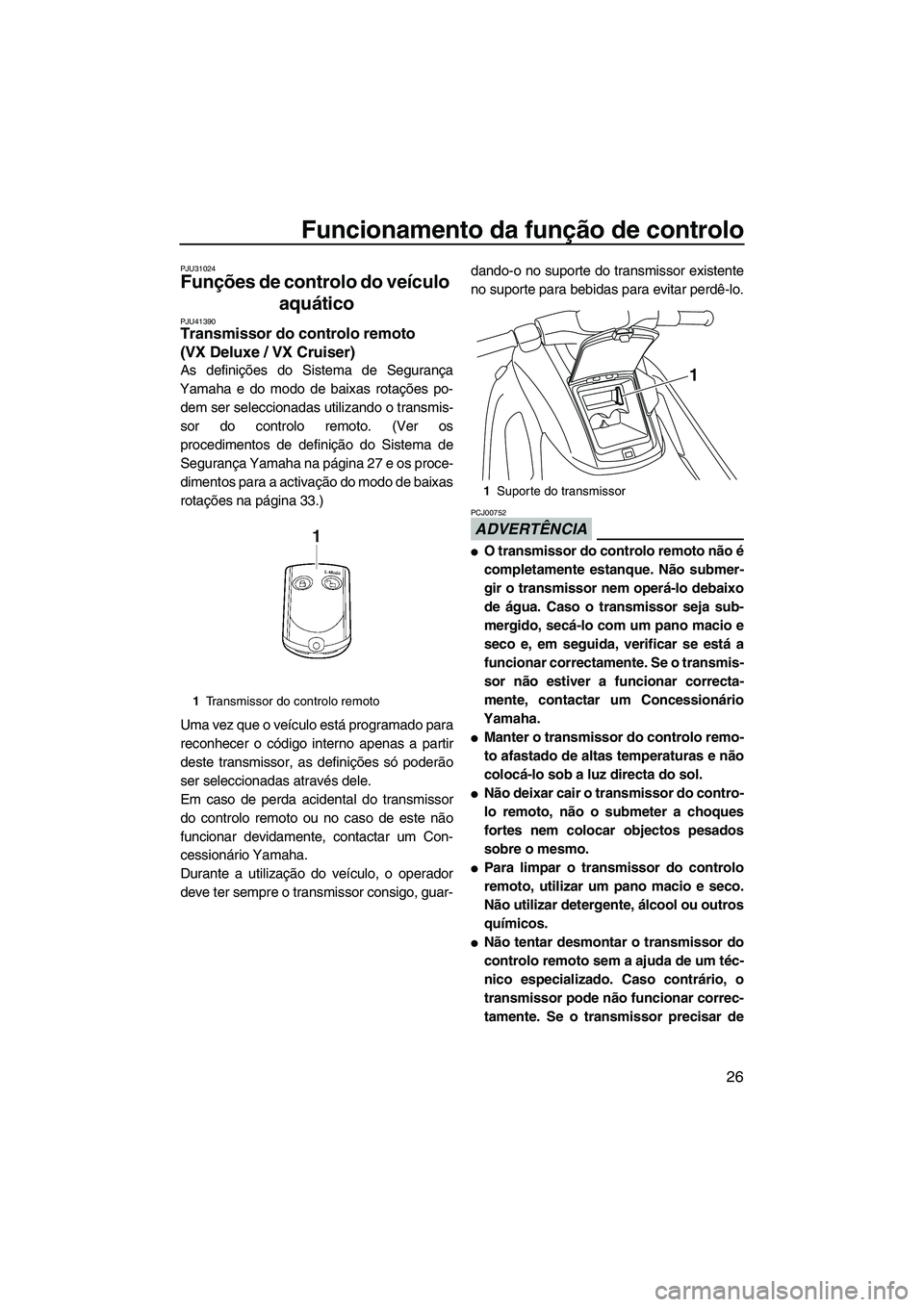

Funcionamento da função de controlo
26
PJU31024
Funções de controlo do veículo aquático
PJU41390Transmissor do controlo remoto
(VX Deluxe / VX Cruiser)
As definições do Sistema de Segurança
Yamaha e do modo de baixas rotações po- dem ser seleccionadas utilizando o transmis-
sor do controlo remoto. (Ver os
procedimentos de definição do Sistema de
Segurança Yamaha na página 27 e os proce-
dimentos para a activação do modo de baixas
rotações na página 33.)
Uma vez que o veículo está programado para
reconhecer o código interno apenas a partir
deste transmissor, as definições só poderão
ser seleccionadas através dele.
Em caso de perda acidental do transmissor
do controlo remoto ou no caso de este não
funcionar devidamente, contactar um Con-
cessionário Yamaha.
Durante a utilização do veículo, o operador
deve ter sempre o transmissor consigo, guar- dando-o no suporte do transmissor existente
no suporte para bebidas para evitar perdê-lo.
ADVERTÊNCIA
PCJ00752
●O transmissor do controlo remoto não é
completamente estanque. Não submer-
gir o transmissor nem operá-lo debaixo
de água. Caso o transmissor seja sub-
mergido, secá-lo com um pano macio e
seco e, em seguida, verificar se está a
funcionar correctamente. Se o transmis-
sor não estiver a funcionar correcta-
mente, contactar um Concessionário
Yamaha.
●Manter o transmissor do controlo remo-
to afastado de altas temperaturas e não
colocá-lo sob a luz directa do sol.
●Não deixar cair o transmissor do contro-
lo remoto, não o submeter a choques
fortes nem colocar objectos pesados
sobre o mesmo.
●Para limpar o transmissor do controlo
remoto, utilizar um pano macio e seco.
Não utilizar detergente, álcool ou outros
químicos.
●Não tentar desmontar o transmissor do
controlo remoto sem a ajuda de um téc-
nico especializado. Caso contrário, o
transmissor pode não funcionar correc-
tamente. Se o transmissor precisar de
1 Transmissor do controlo remoto
1Suporte do transmissor
1
UF2P70P0.book Page 26 Tuesday, July 24, 2012 11:54 AM
Page 34 of 108

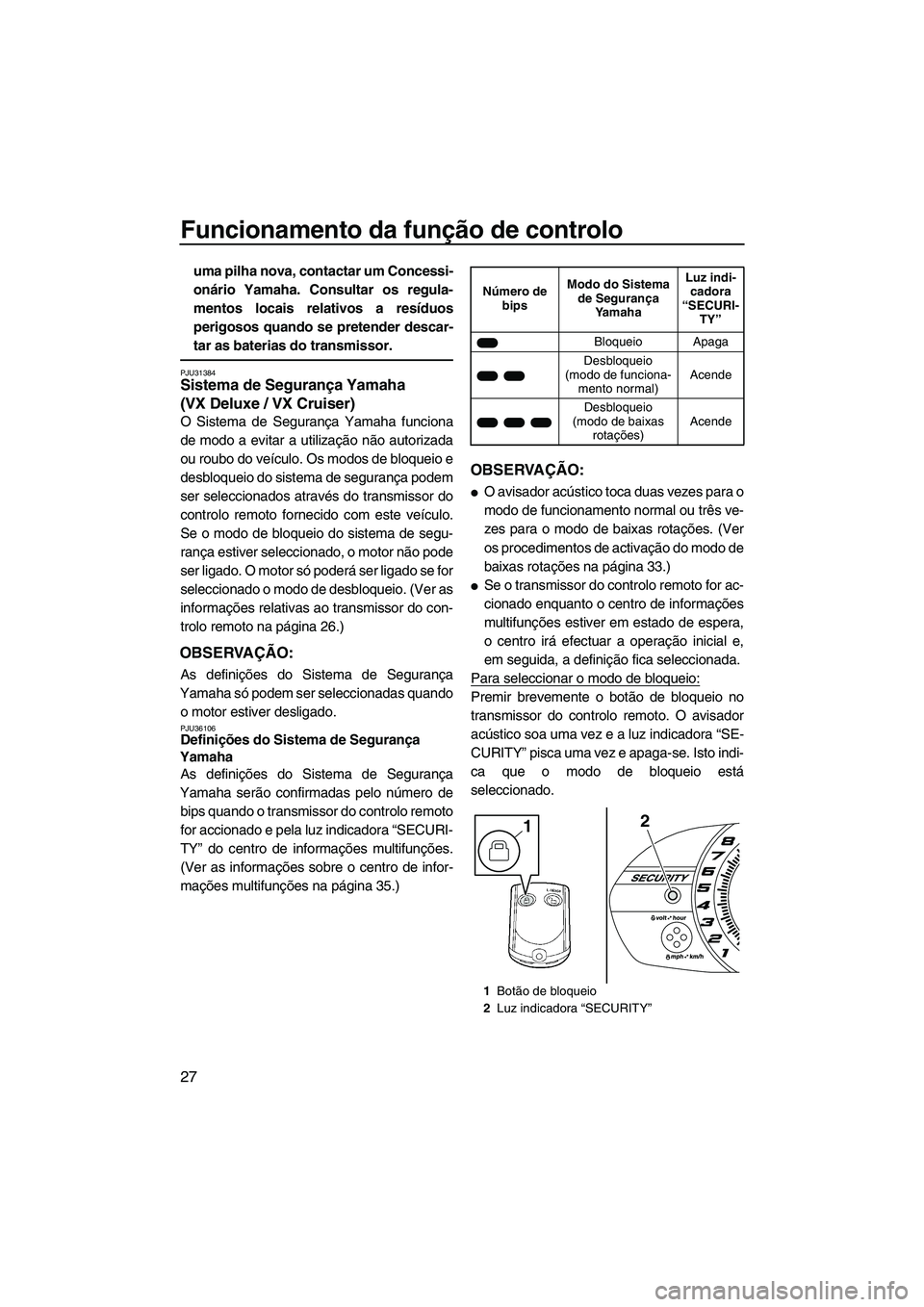

Funcionamento da função de controlo
27
uma pilha nova, contactar um Concessi-
onário Yamaha. Consultar os regula-
mentos locais relativos a resíduos
perigosos quando se pretender descar-
tar as baterias do transmissor.
PJU31384Sistema de Segurança Yamaha
(VX Deluxe / VX Cruiser)
O Sistema de Segurança Yamaha funciona
de modo a evitar a utilização não autorizada
ou roubo do veículo. Os modos de bloqueio e
desbloqueio do sistema de segurança podem
ser seleccionados através do transmissor do
controlo remoto fornecido com este veículo.
Se o modo de bloqueio do sistema de segu-
rança estiver seleccionado, o motor não pode
ser ligado. O motor só poderá ser ligado se for
seleccionado o modo de desbloqueio. (Ver as
informações relativas ao transmissor do con-
trolo remoto na página 26.)
OBSERVAÇÃO:
As definições do Sistema de Segurança
Yamaha só podem ser seleccionadas quando o motor estiver desligado.
PJU36106Definições do Sistema de Segurança
Yamaha As definições do Sistema de Segurança
Yamaha serão confirmadas pelo número de bips quando o transmissor do controlo remoto
for accionado e pela luz indicadora “SECURI-
TY” do centro de informações multifunções.
(Ver as informações sobre o centro de infor-
mações multifunções na página 35.)
OBSERVAÇÃO:
●O avisador acústico toca duas vezes para o
modo de funcionamento normal ou três ve-
zes para o modo de baixas rotações. (Ver
os procedimentos de activação do modo de
baixas rotações na página 33.)
●Se o transmissor do controlo remoto for ac-
cionado enquanto o centro de informações
multifunções estiver em estado de espera,
o centro irá efectuar a operação inicial e,
em seguida, a definição fica seleccionada.
Para seleccionar o modo de bloqueio:
Premir brevemente o botão de bloqueio no
transmissor do controlo remoto. O avisador
acústico soa uma vez e a luz indicadora “SE-
CURITY” pisca uma vez e apaga-se. Isto indi-
ca que o modo de bloqueio está
seleccionado.
Número de bips Modo do Sistema
de Segurança Ya m a h a Luz indi-
cadora
“SECURI- TY”
Bloqueio Apaga
Desbloqueio
(modo de funciona- mento normal) Acende
Desbloqueio
(modo de baixas rotações) Acende
1 Botão de bloqueio
2 Luz indicadora “SECURITY”
21
UF2P70P0.book Page 27 Tuesday, July 24, 2012 11:54 AM
Page 35 of 108

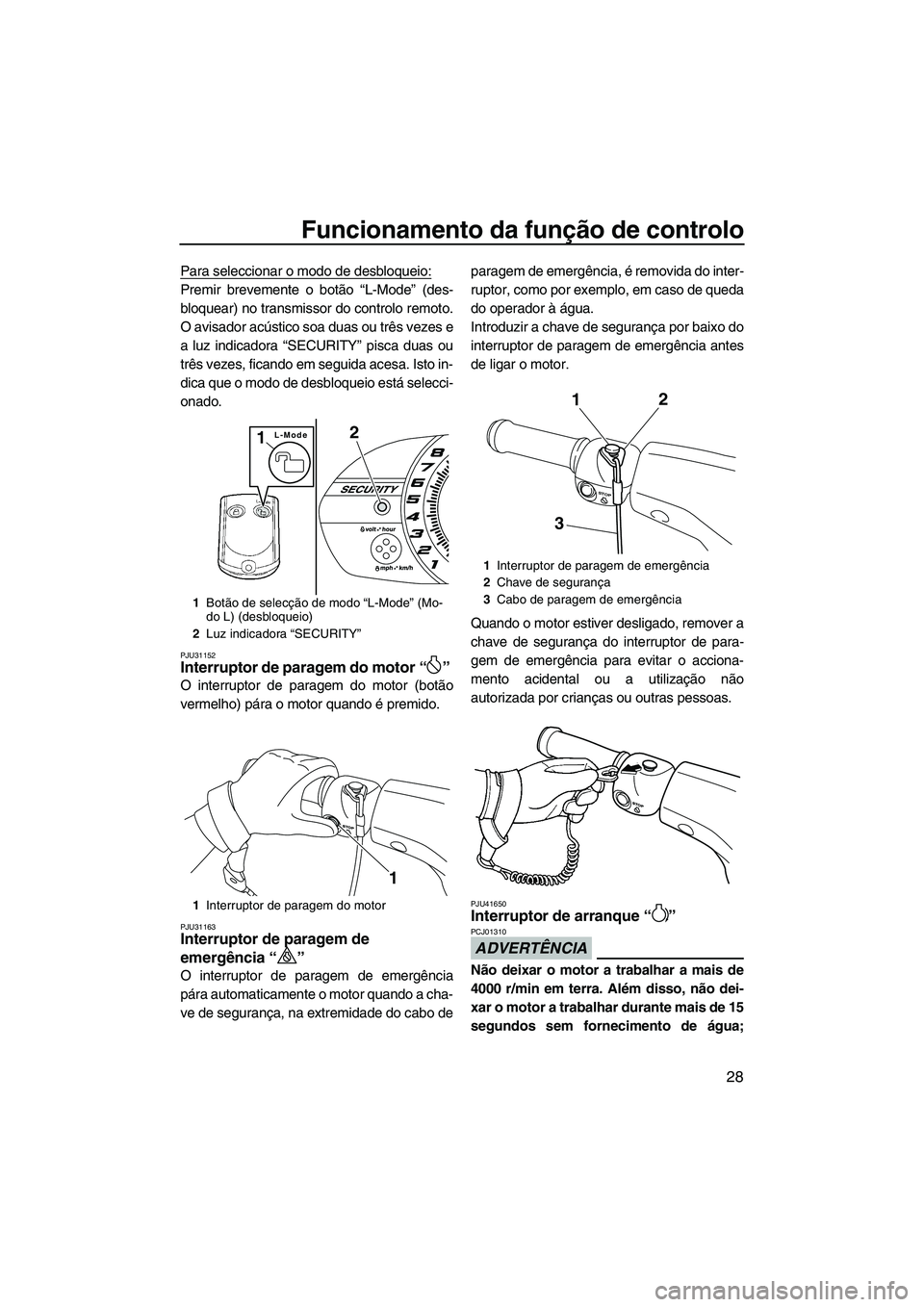

Funcionamento da função de controlo
28
Para seleccionar o modo de desbloqueio:
Premir brevemente o botão “L-Mode” (des-
bloquear) no transmissor do controlo remoto.
O avisador acústico soa duas ou três vezes e
a luz indicadora “SECURITY” pisca duas ou
três vezes, ficando em seguida acesa. Isto in-
dica que o modo de desbloqueio está selecci-
onado.
PJU31152Interruptor de paragem do motor “ ”
O interruptor de paragem do motor (botão
vermelho) pára o motor quando é premido.
PJU31163Interruptor de paragem de
emergência “ ”
O interruptor de paragem de emergência
pára automaticamente o motor quando a cha-
ve de segurança, na extremidade do cabo deparagem de emergência, é removida do inter-
ruptor, como por exemplo, em caso de queda
do operador à água.
Introduzir a chave de segurança por baixo do
interruptor de paragem de emergência antes
de ligar o motor.
Quando o motor estiver desligado, remover a
chave de segurança do interruptor de para-
gem de emergência para evitar o acciona-
mento acidental ou a utilização não
autorizada por crianças ou outras pessoas.
PJU41650Interruptor de arranque “ ”
ADVERTÊNCIA
PCJ01310
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;
1
Botão de selecção de modo “L-Mode” (Mo-
do L) (desbloqueio)
2 Luz indicadora “SECURITY”
1 Interruptor de paragem do motor
2L-Mode1
1
1Interruptor de paragem de emergência
2 Chave de segurança
3 Cabo de paragem de emergência
STOP
31
2
UF2P70P0.book Page 28 Tuesday, July 24, 2012 11:54 AM
Page 36 of 108

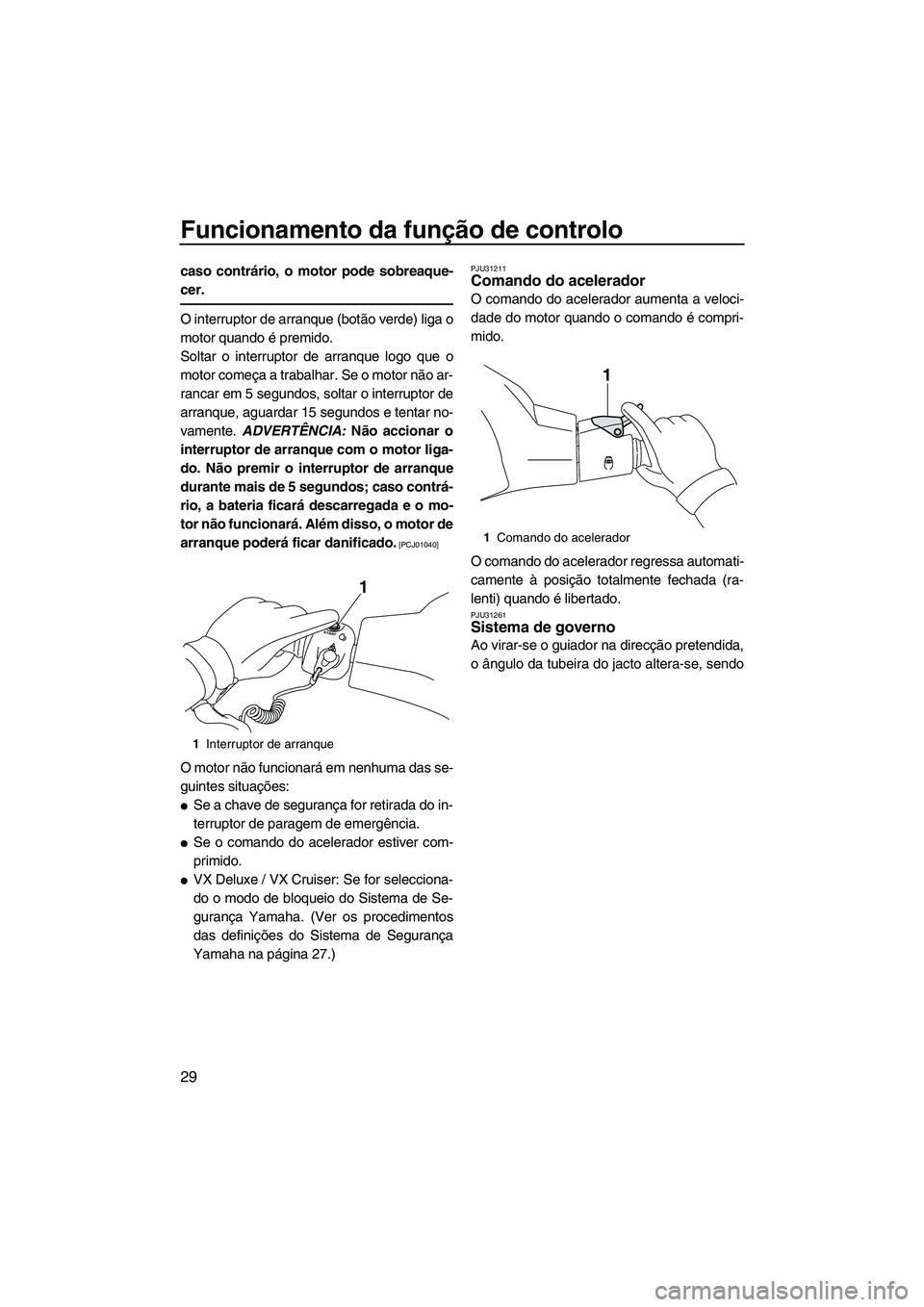

Funcionamento da função de controlo
29
caso contrário, o motor pode sobreaque-
cer.
O interruptor de arranque (botão verde) liga o
motor quando é premido.
Soltar o interruptor de arranque logo que o
motor começa a trabalhar. Se o motor não ar-
rancar em 5 segundos, soltar o interruptor de
arranque, aguardar 15 segundos e tentar no-
vamente. ADVERTÊNCIA: Não accionar o
interruptor de arranque com o motor liga-
do. Não premir o interruptor de arranque
durante mais de 5 segundos; caso contrá-
rio, a bateria ficará descarregada e o mo-
tor não funcionará. Além disso, o motor de
arranque poderá ficar danificado.
[PCJ01040]
O motor não funcionará em nenhuma das se-
guintes situações:
●Se a chave de segurança for retirada do in-
terruptor de paragem de emergência.
●Se o comando do acelerador estiver com-
primido.
●VX Deluxe / VX Cruiser: Se for selecciona-
do o modo de bloqueio do Sistema de Se-
gurança Yamaha. (Ver os procedimentos
das definições do Sistema de Segurança
Yamaha na página 27.)
PJU31211Comando do acelerador
O comando do acelerador aumenta a veloci-
dade do motor quando o comando é compri-
mido.
O comando do acelerador regressa automati-
camente à posição totalmente fechada (ra-
lenti) quando é libertado.
PJU31261Sistema de governo
Ao virar-se o guiador na direcção pretendida,
o ângulo da tubeira do jacto altera-se, sendo
1 Interruptor de arranque
START
1
1Comando do acelerador
1
UF2P70P0.book Page 29 Tuesday, July 24, 2012 11:54 AM
Page 37 of 108

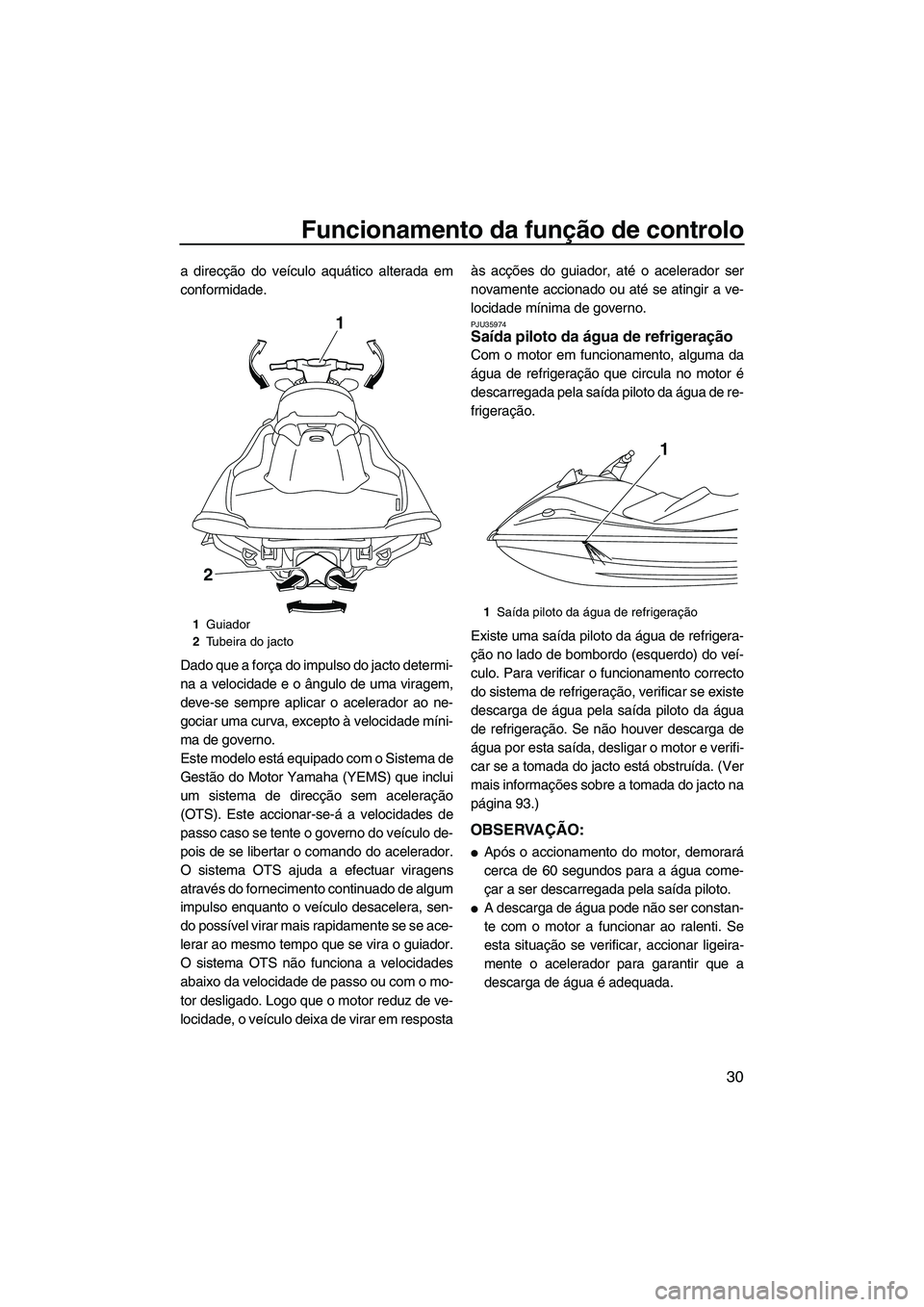

Funcionamento da função de controlo
30
a direcção do veículo aquático alterada em
conformidade.
Dado que a força do impulso do jacto determi-
na a velocidade e o ângulo de uma viragem,
deve-se sempre aplicar o acelerador ao ne-
gociar uma curva, excepto à velocidade míni-
ma de governo.
Este modelo está equipado com o Sistema de
Gestão do Motor Yamaha (YEMS) que inclui
um sistema de direcção sem aceleração
(OTS). Este accionar-se-á a velocidades de
passo caso se tente o governo do veículo de-
pois de se libertar o comando do acelerador.
O sistema OTS ajuda a efectuar viragens
através do fornecimento continuado de algum
impulso enquanto o veículo desacelera, sen-
do possível virar mais rapidamente se se ace-
lerar ao mesmo tempo que se vira o guiador.
O sistema OTS não funciona a velocidades
abaixo da velocidade de passo ou com o mo-
tor desligado. Logo que o motor reduz de ve-
locidade, o veículo deixa de virar em respostaàs acções do guiador, até o acelerador ser
novamente accionado ou até se atingir a ve-
locidade mínima de governo.
PJU35974Saída piloto da água de refrigeração
Com o motor em funcionamento, alguma da
água de refrigeração que circula no motor é
descarregada pela saída piloto da água de re-
frigeração.
Existe uma saída piloto da água de refrigera-
ção no lado de bombordo (esquerdo) do veí-
culo. Para verificar o funcionamento correcto
do sistema de refrigeração, verificar se existe
descarga de água pela saída piloto da água
de refrigeração. Se não houver descarga de
água por esta saída, desligar o motor e verifi-
car se a tomada do jacto está obstruída. (Ver
mais informações sobre a tomada do jacto na
página 93.)
OBSERVAÇÃO:
●Após o accionamento do motor, demorará
cerca de 60 segundos para a água come-
çar a ser descarregada pela saída piloto.
●A descarga de água pode não ser constan-
te com o motor a funcionar ao ralenti. Se
esta situação se verificar, accionar ligeira-
mente o acelerador para garantir que a
descarga de água é adequada.
1
Guiador
2 Tubeira do jacto
2
1
1Saída piloto da água de refrigeração
1
UF2P70P0.book Page 30 Tuesday, July 24, 2012 11:54 AM
Page 38 of 108

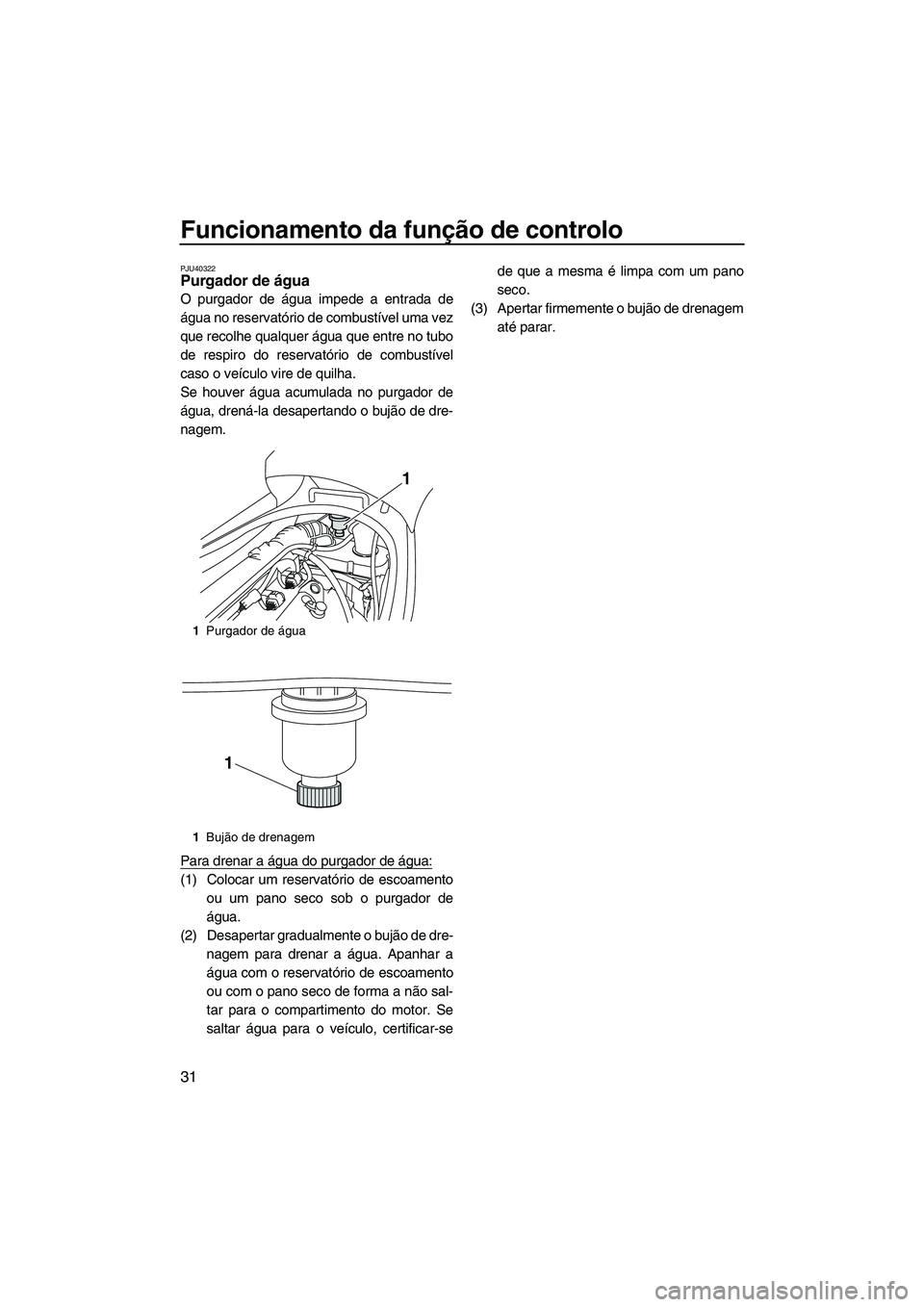

Funcionamento da função de controlo
31
PJU40322Purgador de água
O purgador de água impede a entrada de
água no reservatório de combustível uma vez
que recolhe qualquer água que entre no tubo
de respiro do reservatório de combustível
caso o veículo vire de quilha.
Se houver água acumulada no purgador de
água, drená-la desapertando o bujão de dre-
nagem.
Para drenar a água do purgador de água:
(1) Colocar um reservatório de escoamentoou um pano seco sob o purgador de
água.
(2) Desapertar gradualmente o bujão de dre- nagem para drenar a água. Apanhar a
água com o reservatório de escoamento
ou com o pano seco de forma a não sal-
tar para o compartimento do motor. Se
saltar água para o veículo, certificar-se de que a mesma é limpa com um pano
seco.
(3) Apertar firmemente o bujão de drenagem até parar.
1Purgador de água
1 Bujão de drenagem
1
1
UF2P70P0.book Page 31 Tuesday, July 24, 2012 11:54 AM
Page 39 of 108

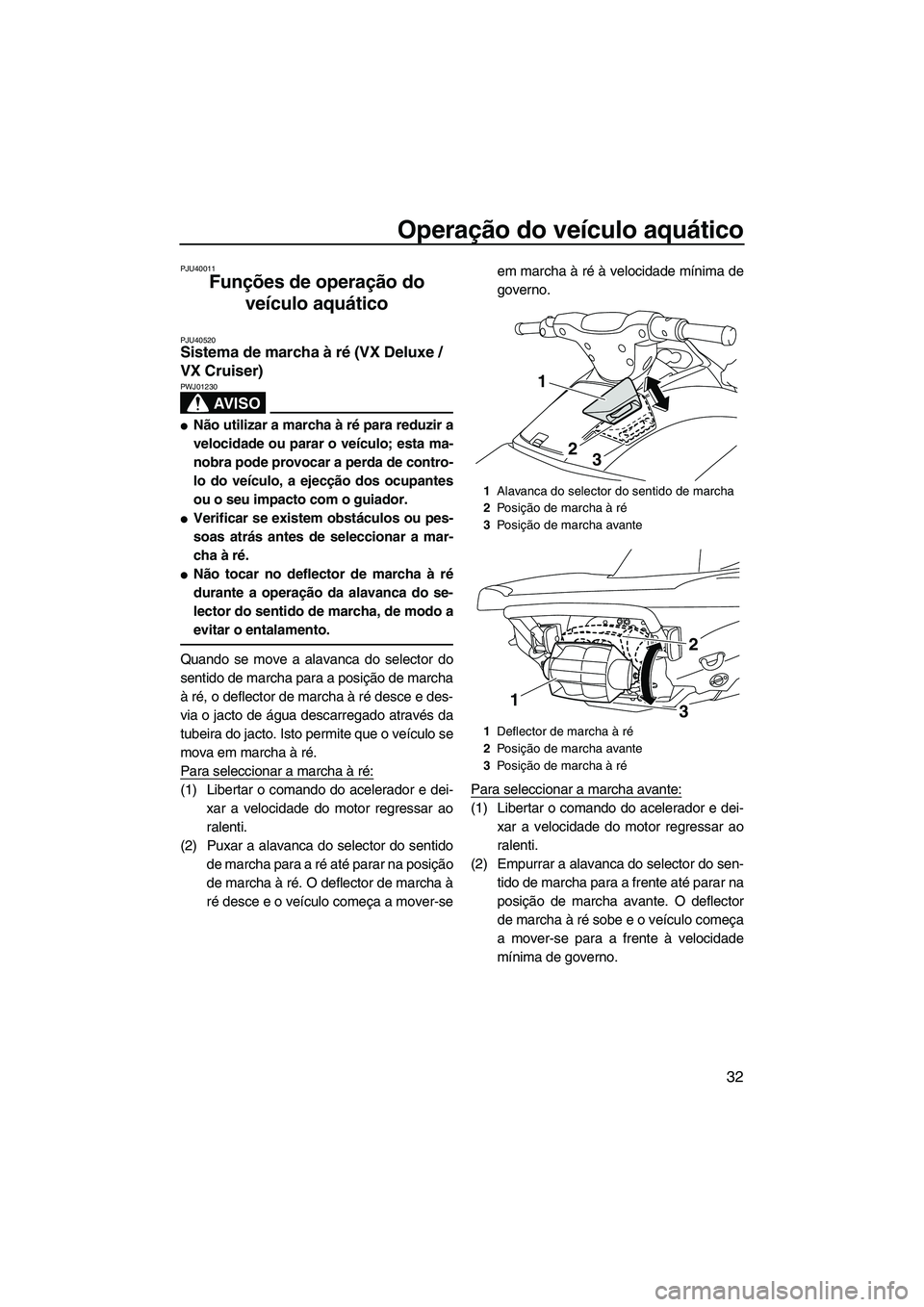

Operação do veículo aquático
32
PJU40011
Funções de operação do veículo aquático
PJU40520Sistema de marcha à ré (VX Deluxe /
VX Cruiser)
AV I S O
PWJ01230
●Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta ma-
nobra pode provocar a perda de contro-
lo do veículo, a ejecção dos ocupantes
ou o seu impacto com o guiador.
●Verificar se existem obstáculos ou pes-
soas atrás antes de seleccionar a mar-
cha à ré.
●Não tocar no deflector de marcha à ré
durante a operação da alavanca do se-
lector do sentido de marcha, de modo a
evitar o entalamento.
Quando se move a alavanca do selector do
sentido de marcha para a posição de marcha
à ré, o deflector de marcha à ré desce e des-
via o jacto de água descarregado através da
tubeira do jacto. Isto permite que o veículo se
mova em marcha à ré.
Para seleccionar a marcha à ré:
(1) Libertar o comando do acelerador e dei- xar a velocidade do motor regressar ao
ralenti.
(2) Puxar a alavanca do selector do sentido de marcha para a ré até parar na posição
de marcha à ré. O deflector de marcha à
ré desce e o veículo começa a mover-se em marcha à ré à velocidade mínima de
governo.
Para seleccionar a marcha avante:
(1) Libertar o comando do acelerador e dei- xar a velocidade do motor regressar ao
ralenti.
(2) Empurrar a alavanca do selector do sen- tido de marcha para a frente até parar na
posição de marcha avante. O deflector
de marcha à ré sobe e o veículo começa
a mover-se para a frente à velocidade
mínima de governo.
1Alavanca do selector do sentido de marcha
2 Posição de marcha à ré
3 Posição de marcha avante
1 Deflector de marcha à ré
2 Posição de marcha avante
3 Posição de marcha à ré
1
23
13
2
UF2P70P0.book Page 32 Tuesday, July 24, 2012 11:54 AM
Page 40 of 108

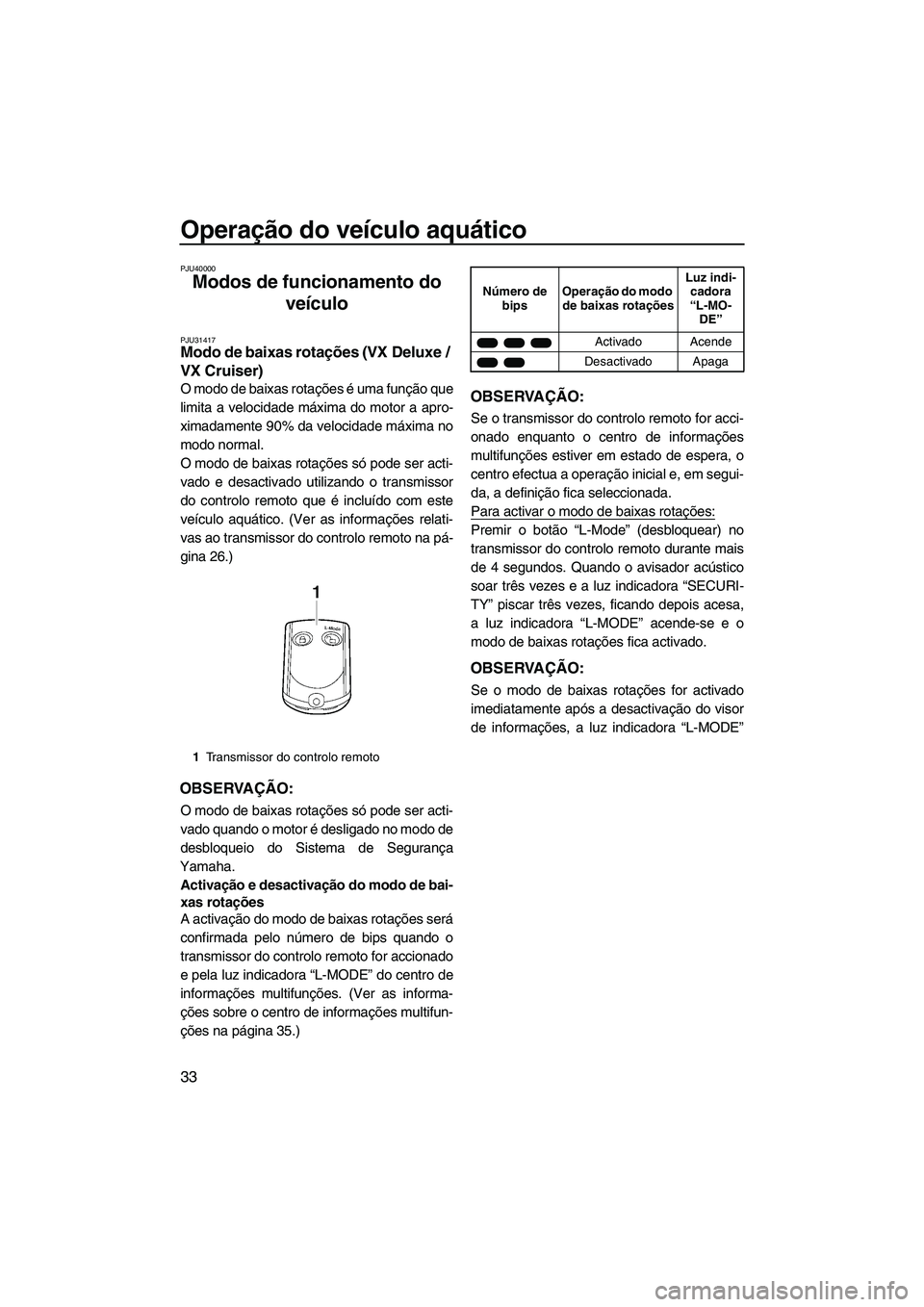

Operação do veículo aquático
33
PJU40000
Modos de funcionamento do veículo
PJU31417Modo de baixas rotações (VX Deluxe /
VX Cruiser)
O modo de baixas rotações é uma função que
limita a velocidade máxima do motor a apro-
ximadamente 90% da velocidade máxima no
modo normal.
O modo de baixas rotações só pode ser acti-
vado e desactivado utilizando o transmissor
do controlo remoto que é incluído com este
veículo aquático. (Ver as informações relati-
vas ao transmissor do controlo remoto na pá-
gina 26.)
OBSERVAÇÃO:
O modo de baixas rotações só pode ser acti-
vado quando o motor é desligado no modo de
desbloqueio do Sistema de Segurança
Yamaha. Activação e desactivação do modo de bai-
xas rotações
A activação do modo de baixas rotações será
confirmada pelo número de bips quando o
transmissor do controlo remoto for accionado
e pela luz indicadora “L-MODE” do centro de
informações multifunções. (Ver as informa-
ções sobre o centro de informações multifun-
ções na página 35.)
OBSERVAÇÃO:
Se o transmissor do controlo remoto for acci-
onado enquanto o centro de informações
multifunções estiver em estado de espera, o
centro efectua a operação inicial e, em segui-
da, a definição fica seleccionada.
Para activar o modo de baixas rotações:
Premir o botão “L-Mode” (desbloquear) no
transmissor do controlo remoto durante mais
de 4 segundos. Quando o avisador acústico
soar três vezes e a luz indicadora “SECURI-
TY” piscar três vezes, ficando depois acesa,
a luz indicadora “L-MODE” acende-se e o
modo de baixas rotações fica activado.
OBSERVAÇÃO:
Se o modo de baixas rotações for activado
imediatamente após a desactivação do visor
de informações, a luz indicadora “L-MODE”
1 Transmissor do controlo remoto
Número de
bips Operação do modo
de baixas rotações Luz indi-
cadora
“L-MO- DE”
Activado Acende
Desactivado Apaga
UF2P70P0.book Page 33 Tuesday, July 24, 2012 11:54 AM
