YAMAHA VX SPORT 2014 Manuale duso (in Italian)

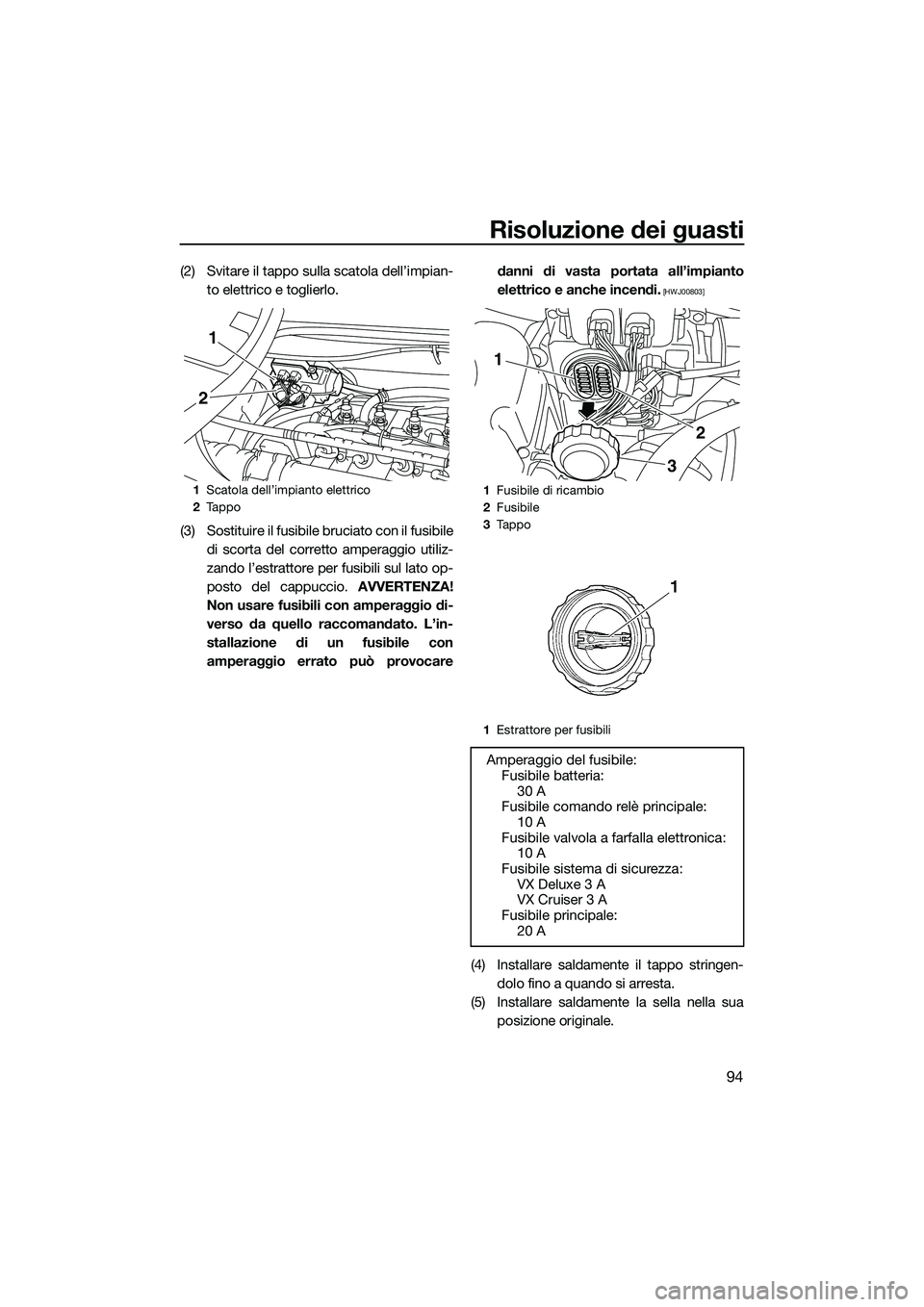

Risoluzione dei guasti
94
(2) Svitare il tappo sulla scatola dell’impian-to elettrico e toglierlo.
(3) Sostituire il fusibile bruciato con il fusibile di scorta del corretto amperaggio utiliz-
zando l’estrattore per fusibili sul lato op-
posto del cappuccio. AVVERTENZA!
Non usare fusibili con amperaggio di-
verso da quello raccomandato. L’in-
stallazione di un fusibile con
amperaggio errato può provocare danni di vasta portata all’impianto
elettrico e anche incendi.
[HWJ00803]
(4) Installare saldamente il tappo stringen-
dolo fino a quando si arresta.
(5) Installare saldamente la sella nella sua posizione originale.
1Scatola dell’impianto elettrico
2 Ta p p o
1
2
1Fusibile di ricambio
2 Fusibile
3 Ta p p o
1 Estrattore per fusibili
Amperaggio del fusibile:
Fusibile batteria:
30 A
Fusibile comando relè principale: 10 A
Fusibile valvola a farfalla elettronica: 10 A
Fusibile sistema di sicurezza:
VX Deluxe 3 A
VX Cruiser 3 A
Fusibile principale:
20 A
1
32
UF2P71H0.book Page 94 Thursday, July 11, 2013 8:46 AM

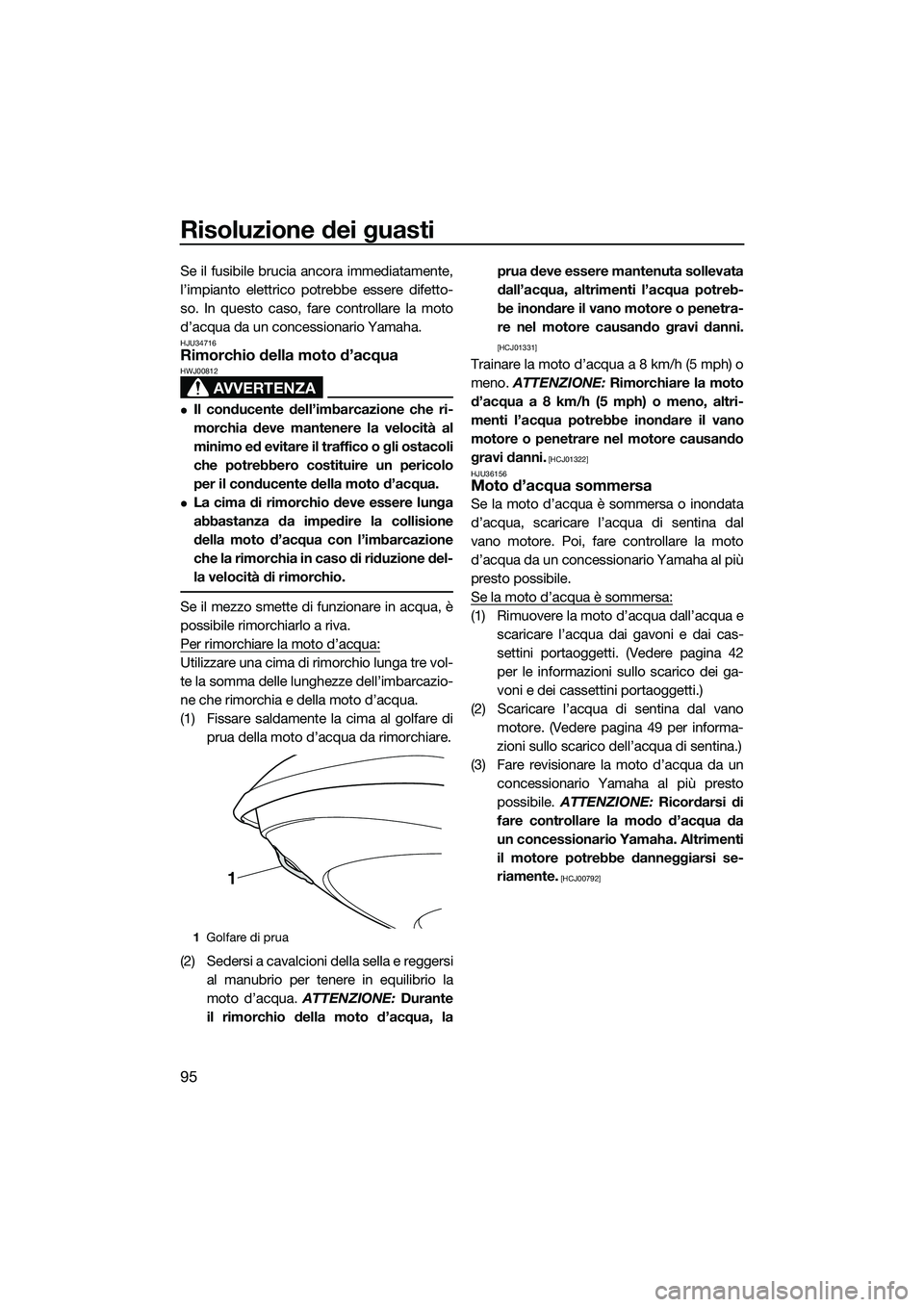

Risoluzione dei guasti
95
Se il fusibile brucia ancora immediatamente,
l’impianto elettrico potrebbe essere difetto-
so. In questo caso, fare controllare la moto
d’acqua da un concessionario Yamaha.
HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lunghezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno.
ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU36156
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto
d’acqua da un concessionario Yamaha al più
presto possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e scaricare l’acqua dai gavoni e dai cas-
settini portaoggetti. (Vedere pagina 42
per le informazioni sullo scarico dei ga-
voni e dei cassettini portaoggetti.)
(2) Scaricare l’acqua di sentina dal vano motore. (Vedere pagina 49 per informa-
zioni sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
1 Golfare di prua
1
UF2P71H0.book Page 95 Thursday, July 11, 2013 8:46 AM

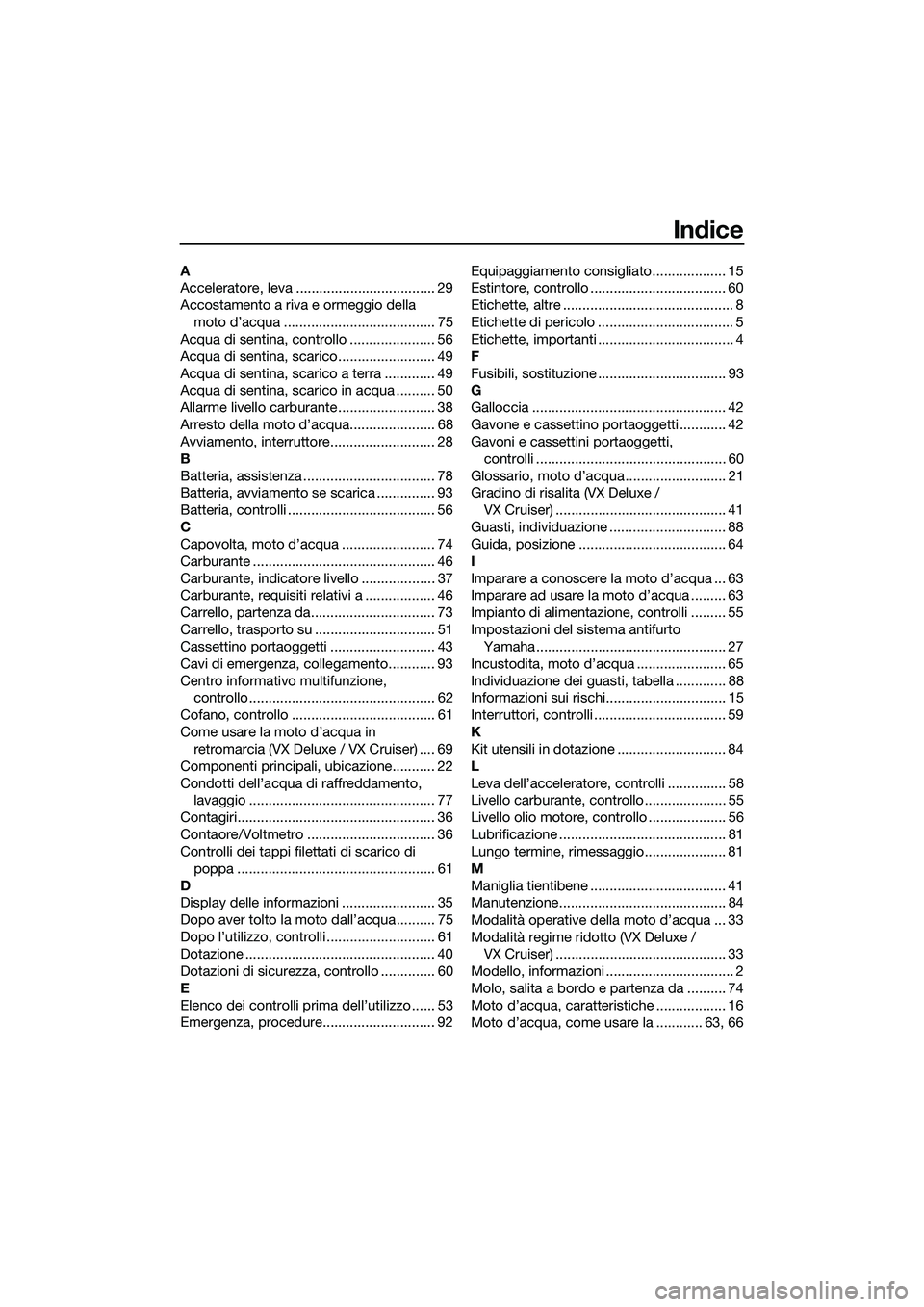

Indice
A
Acceleratore, leva .................................... 29
Accostamento a riva e ormeggio della moto d’acqua ....................................... 75
Acqua di sentina, controllo ...................... 56
Acqua di sentina, scarico ......................... 49
Acqua di sentina, scarico a terra ............. 49
Acqua di sentina, scarico in acqua .......... 50
Allarme livello carburante ......................... 38
Arresto della moto d’acqua...................... 68
Avviamento, interruttore........................... 28
B
Batteria, assistenza .................................. 78
Batteria, avviamento se scarica ............... 93
Batteria, controlli ...................................... 56
C
Capovolta, moto d’acqua ........................ 74
Carburante ............................................... 46
Carburante, indicatore livello ................... 37
Carburante, requisiti relativi a .................. 46
Carrello, partenza da................................ 73
Carrello, trasporto su ............................... 51
Cassettino portaogge tti ........................... 43
Cavi di emergenza, collegamento............ 93
Centro informativo multifunzione, controllo ................................................ 62
Cofano, controllo ..................................... 61
Come usare la moto d’acqua in retromarcia (VX Deluxe / VX Cruiser) .... 69
Componenti principali, ubicazione........... 22
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 77
Contagiri................................................... 36
Contaore/Voltmetro ................................. 36
Controlli dei tappi filettati di scarico di poppa ................................................... 61
D
Display delle informazioni ........................ 35
Dopo aver tolto la moto dall’acqua.......... 75
Dopo l’utilizzo, controlli ............................ 61
Dotazione ................................................. 40
Dotazioni di sicurezza, controllo .............. 60
E
Elenco dei controlli prima dell’utilizzo ...... 53
Emergenza, procedure............................. 92 Equipaggiamento consigliato................... 15
Estintore, controllo ................................... 60
Etichette, altre ............................................ 8
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Fusibili, sostituzione ................................. 93
G
Galloccia .................................................. 42
Gavone e cassettino portaoggetti ............ 42
Gavoni e cassettini portaoggetti,
controlli ................................................. 60
Glossario, moto d’acqua.......................... 21
Gradino di risalita (VX Deluxe / VX Cruiser) ............................................ 41
Guasti, individuazione .............................. 88
Guida, posizione ...................................... 64
I
Imparare a conoscere la moto d’acqua ... 63
Imparare ad usare la moto d’acqua ......... 63
Impianto di alimentazione, controlli ......... 55
Impostazioni del sistema antifurto Yamaha ................................................. 27
Incustodita, moto d’acqua ....................... 65
Individuazione dei guasti, tabella ............. 88
Informazioni sui rischi............................... 15
Interruttori, controlli .................................. 59
K
Kit utensili in dotazione ............................ 84
L
Leva dell’acceleratore, controlli ............... 58
Livello carburante, controllo..................... 55
Livello olio motore, controllo .................... 56
Lubrificazione ........................................... 81
Lungo termine, rimessaggio..................... 81
M
Maniglia tientibene ................................... 41
Manutenzione........................................... 84
Modalità operative della moto d’acqua ... 33
Modalità regime ridotto (VX Deluxe / VX Cruiser) ............................................ 33
Modello, informazioni ................................. 2
Molo, salita a bordo e partenza da .......... 74
Moto d’acqua, caratteristiche .................. 16
Moto d’acqua, come usare la ............ 63, 66
UF2P71H0.book Page 1 Thursday, July 11, 2013 8:46 AM

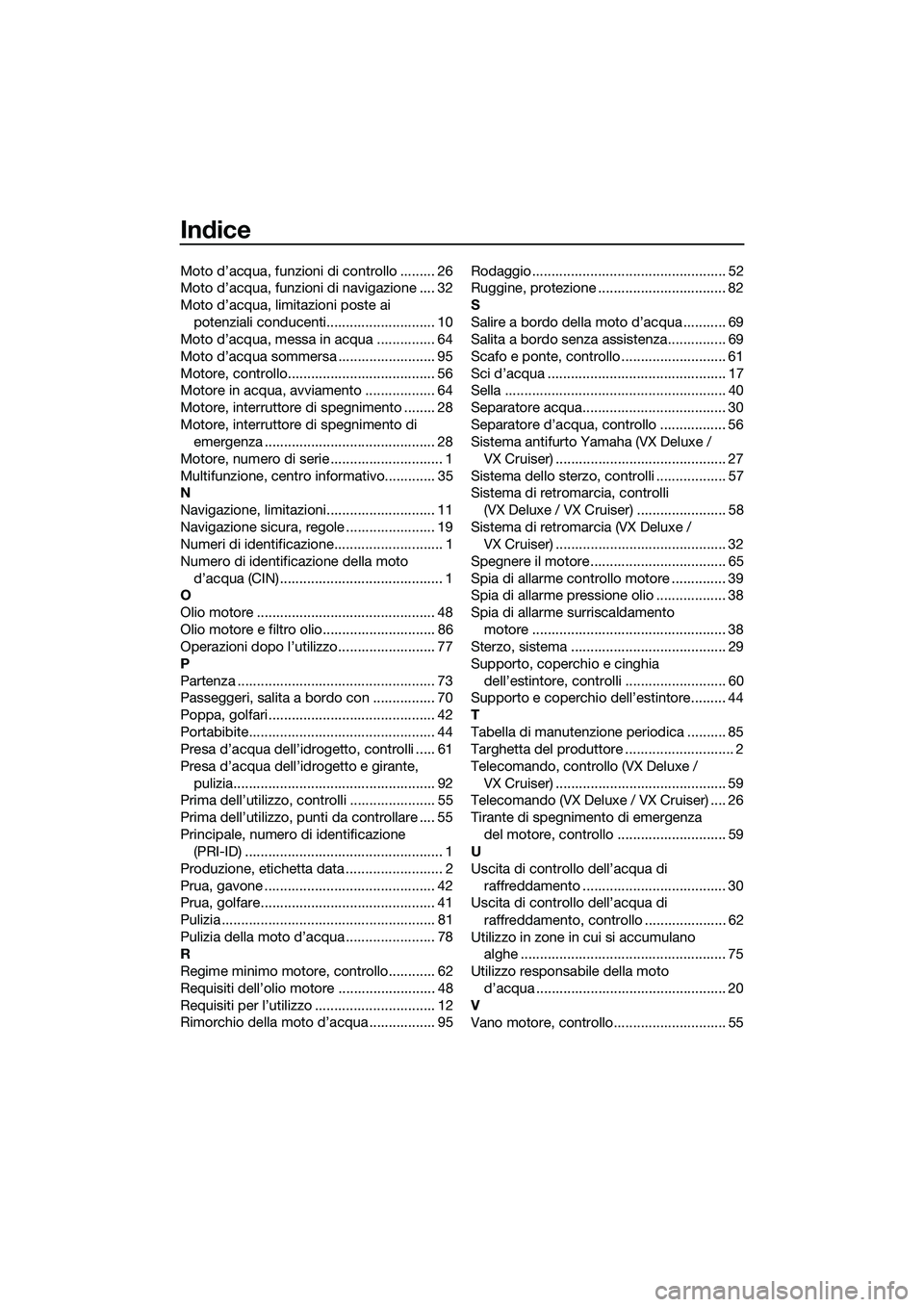

Indice
Moto d’acqua, funzioni di controllo ......... 26
Moto d’acqua, funzioni di navigazione .... 32
Moto d’acqua, limitazioni poste ai potenziali conducenti............................ 10
Moto d’acqua, messa in acqua ............... 64
Moto d’acqua sommersa ......................... 95
Motore, controllo...................................... 56
Motore in acqua, avviamento .................. 64
Motore, interruttore di spegnimento ........ 28
Motore, interruttore di spegnimento di emergenza ............................................ 28
Motore, numero di serie ............................. 1
Multifunzione, centro informativo............. 35
N
Navigazione, limitazioni............................ 11
Navigazione sicura, regole ....................... 19
Numeri di identificazione............................ 1
Numero di identificazione della moto d’acqua (CIN).......................................... 1
O
Olio motore .............................................. 48
Olio motore e filtro olio............................. 86
Operazioni dopo l’utilizzo......................... 77
P
Partenza ................................................... 73
Passeggeri, salita a bordo con ................ 70
Poppa, golfari........................................... 42
Portabibite................................................ 44
Presa d’acqua dell’idrogetto, controlli ..... 61
Presa d’acqua dell’idrogetto e girante,
pulizia.................................................... 92
Prima dell’utilizzo, controlli ...................... 55
Prima dell’utilizzo, punti da controllare .... 55
Principale, numero di identificazione (PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 42
Prua, golfare............................................. 41
Pulizia ....................................................... 81
Pulizia della moto d’acqua ....................... 78
R
Regime minimo motore, controllo............ 62
Requisiti dell’olio motore ......................... 48
Requisiti per l’utilizzo ............................... 12
Rimorchio della moto d’acqua ................. 95 Rodaggio .................................................. 52
Ruggine, protezione ................................. 82
S
Salire a bordo della moto d’acqua ........... 69
Salita a bordo senza assistenza............... 69
Scafo e ponte, controllo ........................... 61
Sci d’acqua .............................................. 17
Sella ......................................................... 40
Separatore acqua..................................... 30
Separatore d’acqua, controllo ................. 56
Sistema antifurto Yamaha (VX Deluxe /
VX Cruiser) ............................................ 27
Sistema dello sterzo, controlli .................. 57
Sistema di retromarcia, controlli (VX Deluxe / VX Cruiser) ....................... 58
Sistema di retromarcia (VX Deluxe / VX Cruiser) ............................................ 32
Spegnere il motore................................... 65
Spia di allarme controllo motore .............. 39
Spia di allarme pressione olio .................. 38
Spia di allarme surriscaldamento motore .................................................. 38
Sterzo, sistema ........................................ 29
Supporto, coperchio e cinghia
dell’estintore, controlli .......................... 60
Supporto e coperchio dell’estintore......... 44
T
Tabella di manutenzione periodica .......... 85
Targhetta del produttore ............................ 2
Telecomando, controllo (VX Deluxe /
VX Cruiser) ............................................ 59
Telecomando (VX Deluxe / VX Cruiser) .... 26
Tirante di spegnimento di emergenza
del motore, controllo ............................ 59
U
Uscita di controllo dell’acqua di
raffreddamento ..................................... 30
Uscita di controllo dell’acqua di
raffreddamento, controllo ..................... 62
Utilizzo in zone in cui si accumulano alghe ..................................................... 75
Utilizzo responsabile della moto d’acqua ................................................. 20
V
Vano motore, controllo............................. 55
UF2P71H0.book Page 2 Thursday, July 11, 2013 8:46 AM

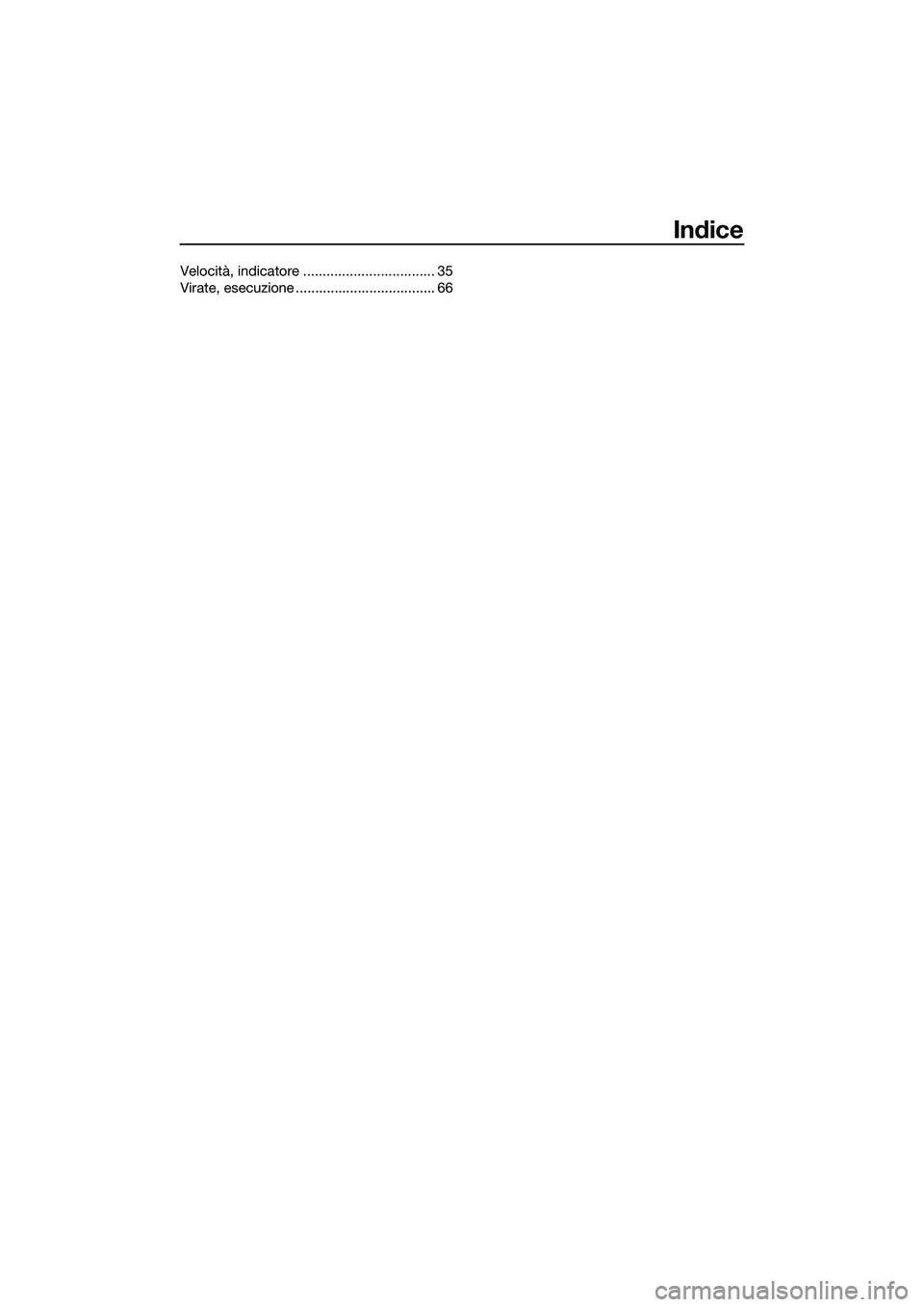

Indice
Velocità, indicatore .................................. 35
Virate, esecuzione .................................... 66
UF2P71H0.book Page 3 Thursday, July 11, 2013 8:46 AM

Stampato negli U.S.A.
Luglio 2013–0.5 × 1 CR
UF2P71H0.book Page 1 Thursday, July 11, 2013 8:46 AM
