Recuperação de anomalias
87
PJU34561

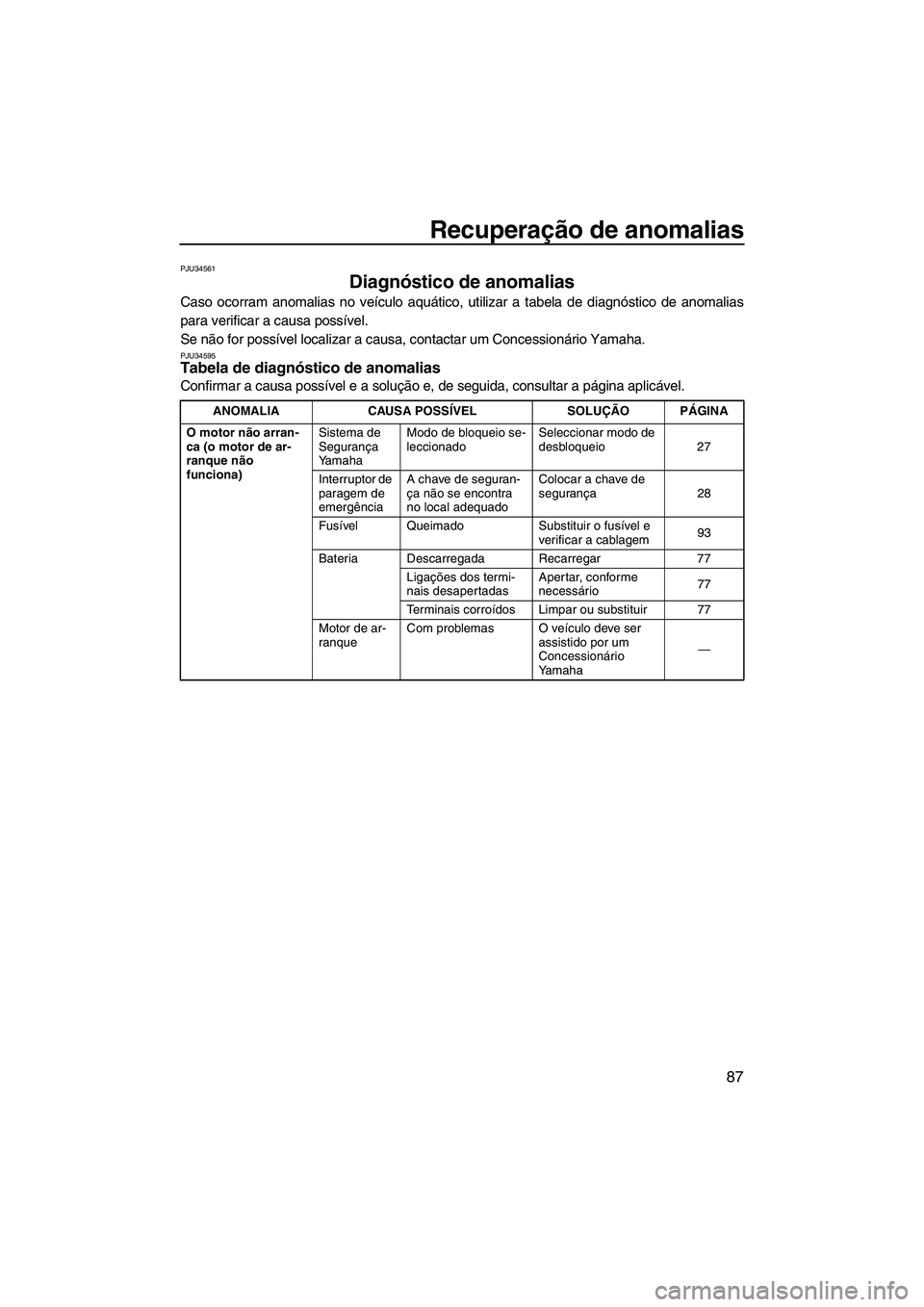

Diagnóstico de anomalias
Caso ocorram anomalias no veículo aquático, utilizar a tabela de diagnóstico de anomalias
para verificar a causa possível.
Se não for possível localizar a causa, contactar um Concessionário Yamaha.
PJU34595Tabela de diagnóstico de anomalias
Confirmar a causa possível e a solução e, de seguida, consultar a página aplicável.
ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
O motor não arran-
ca (o motor de ar-
ranque não
funciona)Sistema de
Segurança
YamahaModo de bloqueio se-
leccionadoSeleccionar modo de
desbloqueio 27
Interruptor de
paragem de
emergênciaA chave de seguran-
ça não se encontra
no local adequadoColocar a chave de
segurança28
Fusível Queimado Substituir o fusível e
verificar a cablagem93
Bateria Descarregada Recarregar 77
Ligações dos termi-
nais desapertadasApertar, conforme
necessário77
Terminais corroídos Limpar ou substituir 77
Motor de ar-
ranqueCom problemas O veículo deve ser
assistido por um
Concessionário
Yamaha—
UF2M71P0.book Page 87 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
88

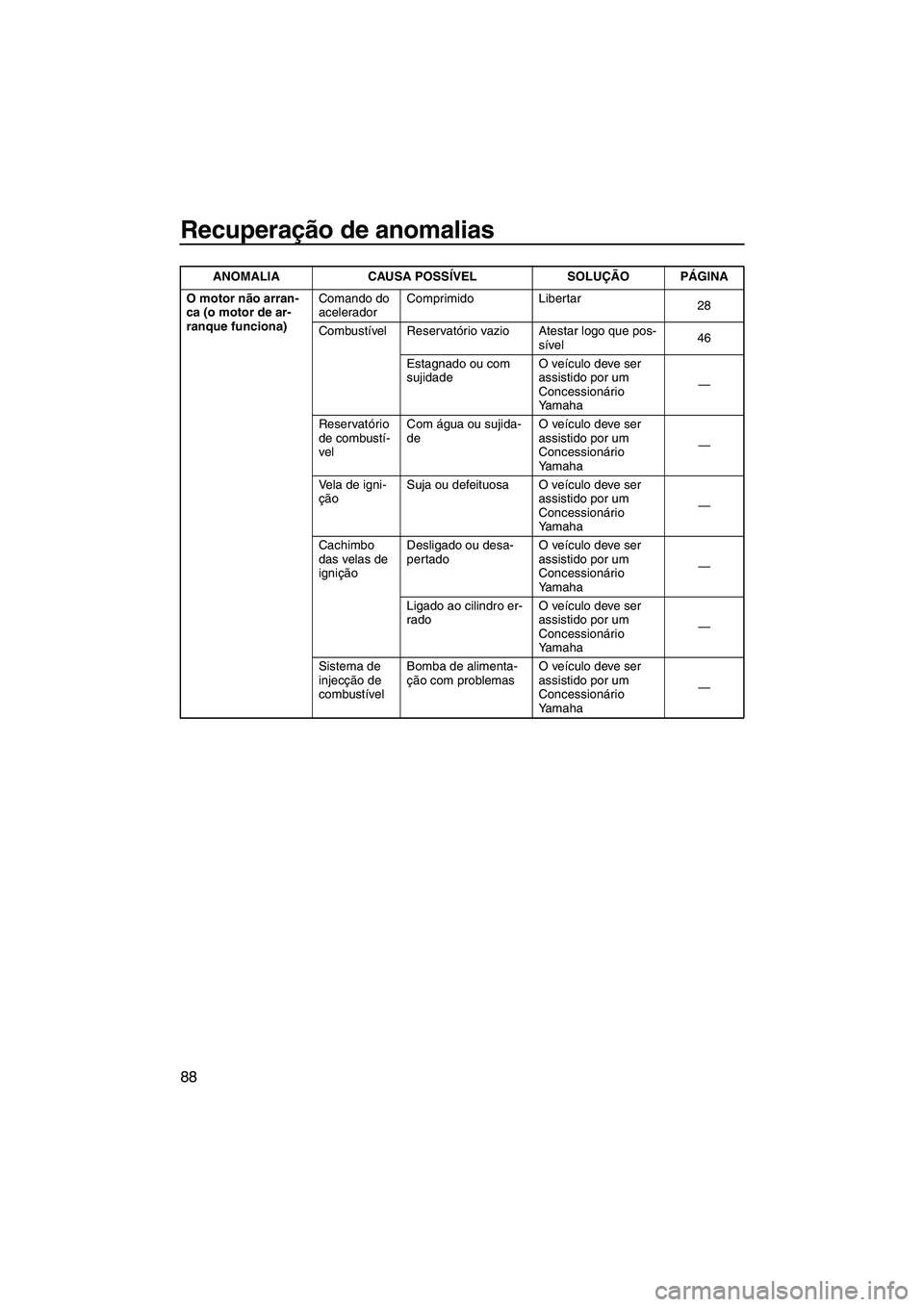

O motor não arran-
ca (o motor de ar-
ranque funciona)Comando do
aceleradorComprimido Libertar
28
Combustível Reservatório vazio Atestar logo que pos-
sível46
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Yamaha—
Reservatório
de combustí-
velCom água ou sujida-
deO veículo deve ser
assistido por um
Concessionário
Yamaha—
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha—
Cachimbo
das velas de
igniçãoDesligado ou desa-
pertadoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Ligado ao cilindro er-
radoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Sistema de
injecção de
combustívelBomba de alimenta-
ção com problemasO veículo deve ser
assistido por um
Concessionário
Yamaha— ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2M71P0.book Page 88 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
89

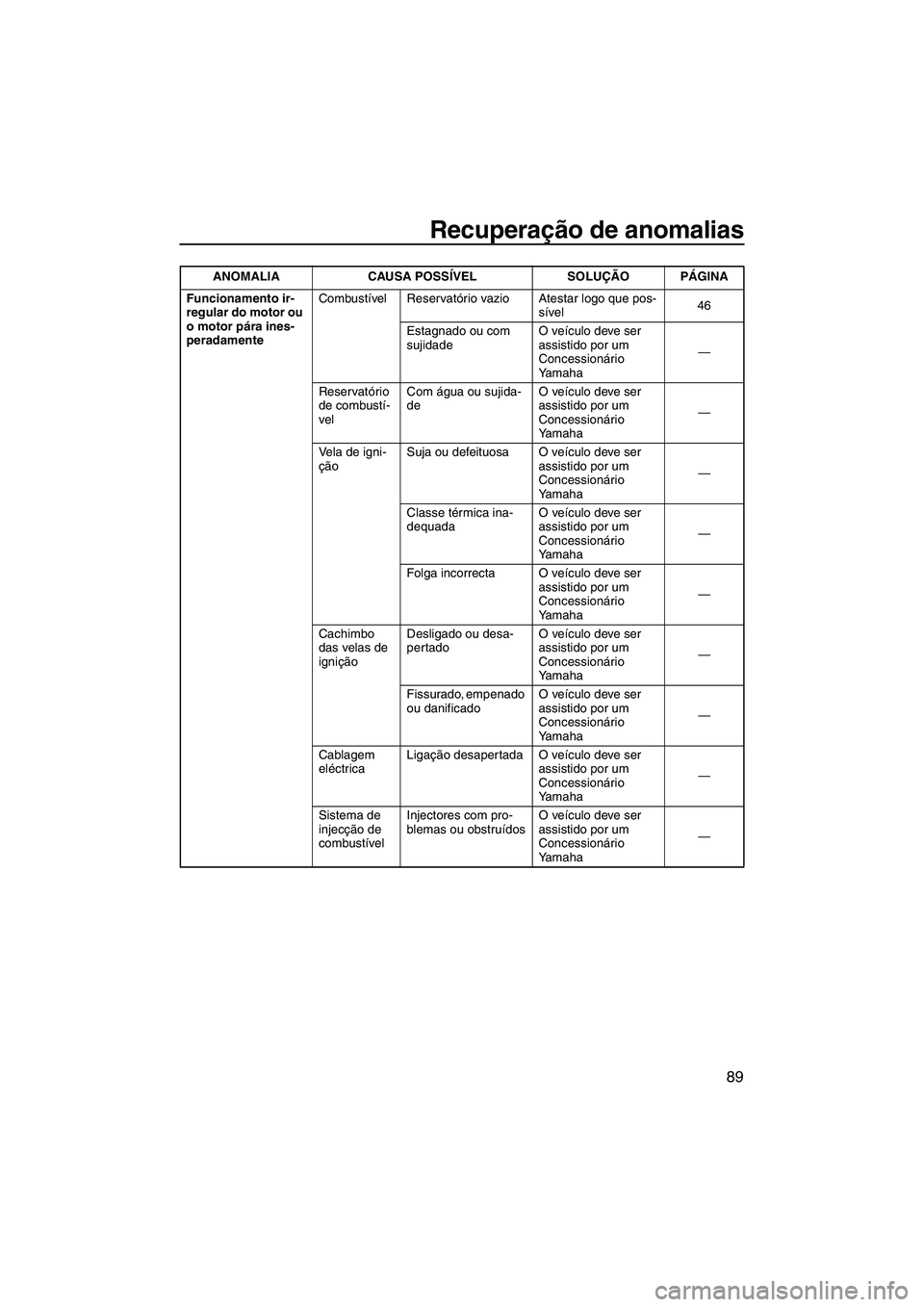

Funcionamento ir-
regular do motor ou
o motor pára ines-
peradamenteCombustível Reservatório vazio Atestar logo que pos-
sível46
Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Yamaha—
Reservatório
de combustí-
velCom água ou sujida-
deO veículo deve ser
assistido por um
Concessionário
Yamaha—
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha—
Classe térmica ina-
dequadaO veículo deve ser
assistido por um
Concessionário
Yamaha—
Folga incorrecta O veículo deve ser
assistido por um
Concessionário
Yamaha—
Cachimbo
das velas de
igniçãoDesligado ou desa-
pertadoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Fissurado, empenado
ou danificadoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Cablagem
eléctricaLigação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha—
Sistema de
injecção de
combustívelInjectores com pro-
blemas ou obstruídosO veículo deve ser
assistido por um
Concessionário
Yamaha— ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2M71P0.book Page 89 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
90
Luz avisadora ou in-
dicador pisca ou
acende-seNível de com-
bustívelReservatório vazio Atestar logo que pos-
sível46
Aviso da
pressão do
óleoA pressão do óleo di-
minuiuO veículo deve ser
assistido por um
Concessionário
Yamaha38
Sobreaqueci-
mento do
motorTomada do jacto en-
tupidaLimpar
92
Aviso de veri-
ficação do
motorSensores com pro-
blemasO veículo deve ser
assistido por um
Concessionário
Yamaha39 ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2M71P0.book Page 90 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
91

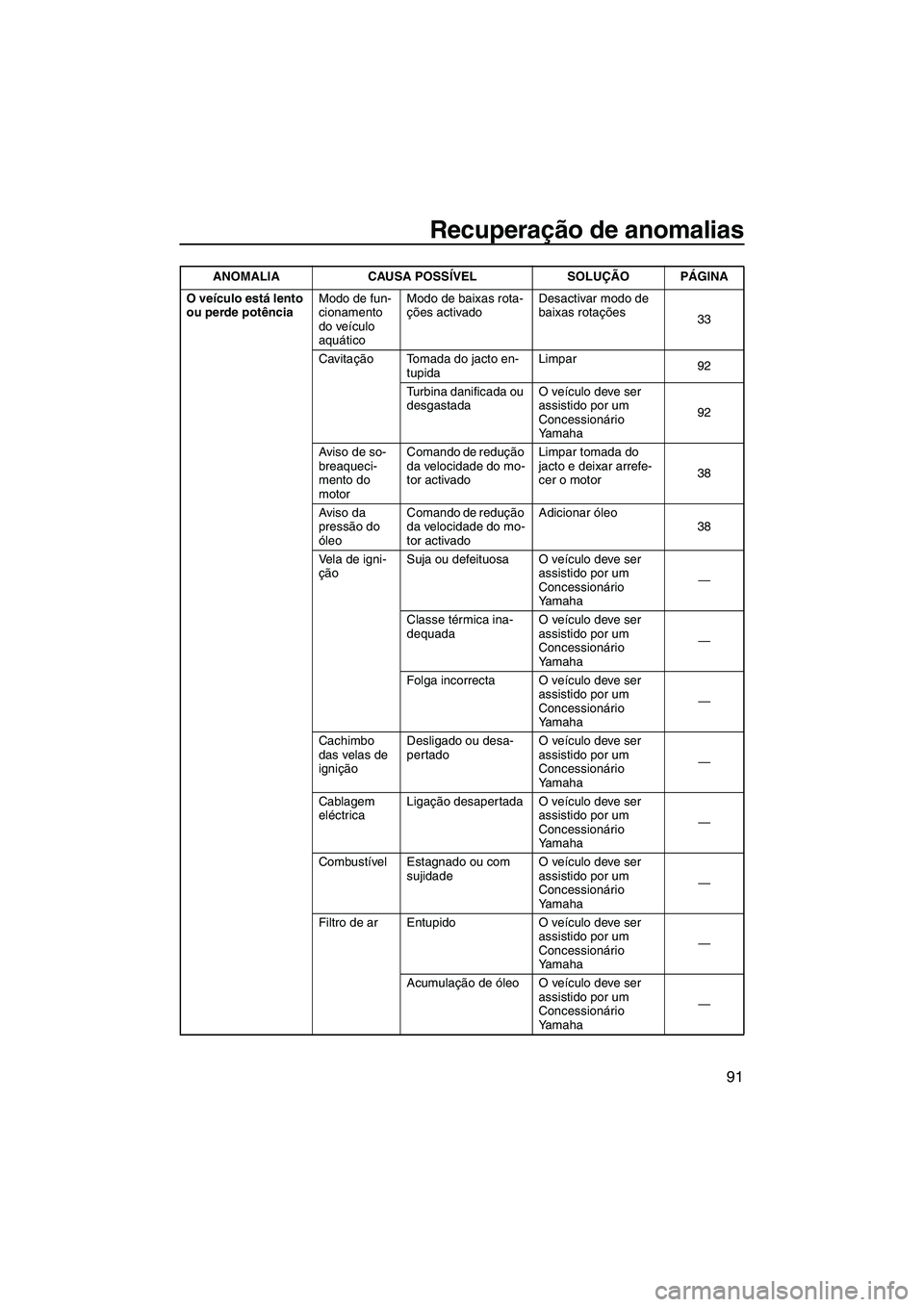

O veículo está lento
ou perde potênciaModo de fun-
cionamento
do veículo
aquáticoModo de baixas rota-
ções activadoDesactivar modo de
baixas rotações
33
Cavitação Tomada do jacto en-
tupidaLimpar
92
Turbina danificada ou
desgastadaO veículo deve ser
assistido por um
Concessionário
Yamaha92
Aviso de so-
breaqueci-
mento do
motorComando de redução
da velocidade do mo-
tor activadoLimpar tomada do
jacto e deixar arrefe-
cer o motor38
Aviso da
pressão do
óleoComando de redução
da velocidade do mo-
tor activadoAdicionar óleo
38
Vela de igni-
çãoSuja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha—
Classe térmica ina-
dequadaO veículo deve ser
assistido por um
Concessionário
Yamaha—
Folga incorrecta O veículo deve ser
assistido por um
Concessionário
Yamaha—
Cachimbo
das velas de
igniçãoDesligado ou desa-
pertadoO veículo deve ser
assistido por um
Concessionário
Yamaha—
Cablagem
eléctricaLigação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha—
Combustível Estagnado ou com
sujidadeO veículo deve ser
assistido por um
Concessionário
Yamaha—
Filtro de ar Entupido O veículo deve ser
assistido por um
Concessionário
Yamaha—
Acumulação de óleo O veículo deve ser
assistido por um
Concessionário
Yamaha— ANOMALIA CAUSA POSSÍVEL SOLUÇÃOPÁGINA
UF2M71P0.book Page 91 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
92
PJU34623

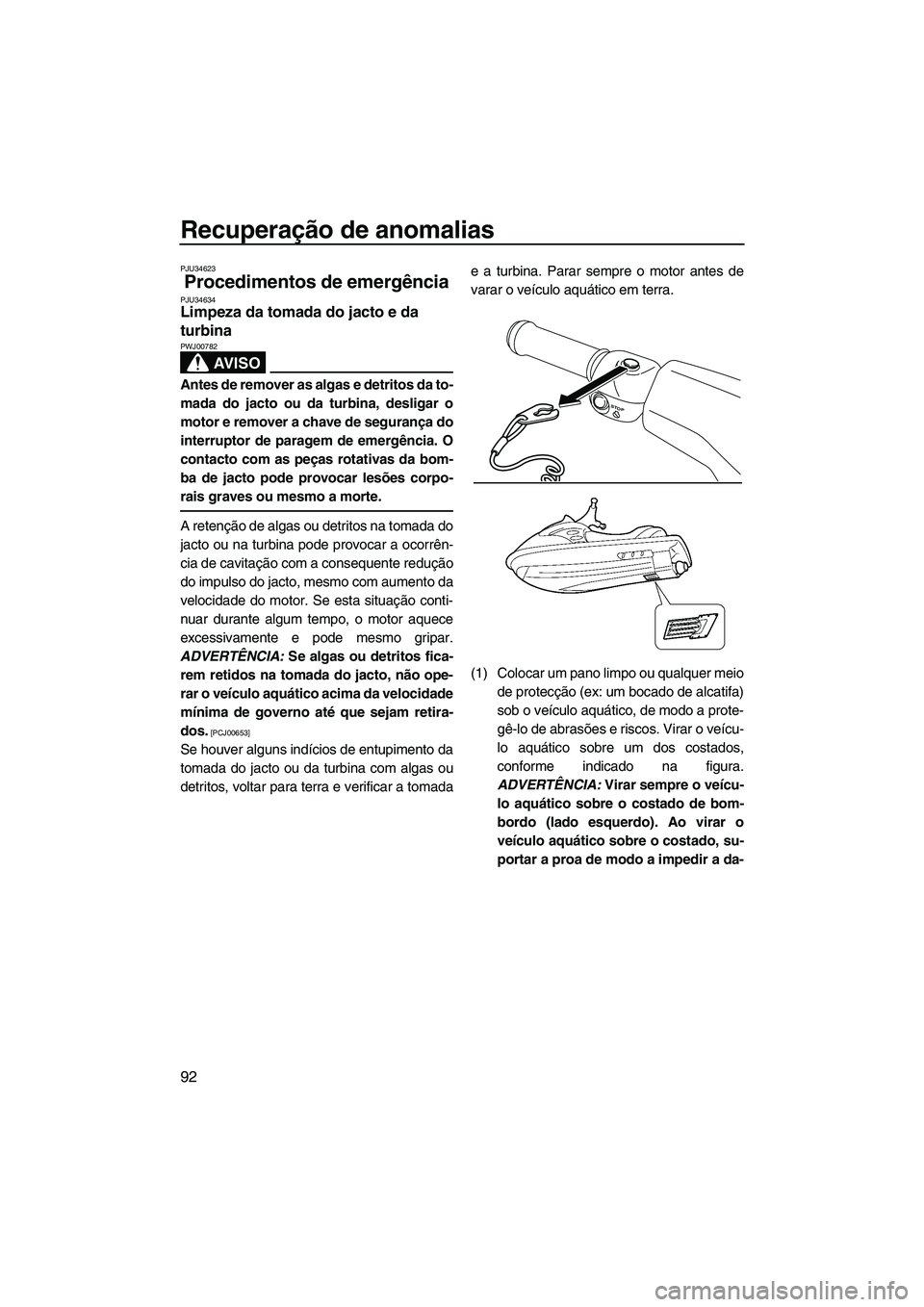

Procedimentos de emergência PJU34634Limpeza da tomada do jacto e da
turbina
AV I S O
PWJ00782
Antes de remover as algas e detritos da to-
mada do jacto ou da turbina, desligar o
motor e remover a chave de segurança do
interruptor de paragem de emergência. O
contacto com as peças rotativas da bom-
ba de jacto pode provocar lesões corpo-
rais graves ou mesmo a morte.
A retenção de algas ou detritos na tomada do
jacto ou na turbina pode provocar a ocorrên-
cia de cavitação com a consequente redução
do impulso do jacto, mesmo com aumento da
velocidade do motor. Se esta situação conti-
nuar durante algum tempo, o motor aquece
excessivamente e pode mesmo gripar.
ADVERTÊNCIA: Se algas ou detritos fica-
rem retidos na tomada do jacto, não ope-
rar o veículo aquático acima da velocidade
mínima de governo até que sejam retira-
dos.
[PCJ00653]
Se houver alguns indícios de entupimento da
tomada do jacto ou da turbina com algas ou
detritos, voltar para terra e verificar a tomadae a turbina. Parar sempre o motor antes de
varar o veículo aquático em terra.
(1) Colocar um pano limpo ou qualquer meio
de protecção (ex: um bocado de alcatifa)
sob o veículo aquático, de modo a prote-
gê-lo de abrasões e riscos. Virar o veícu-
lo aquático sobre um dos costados,
conforme indicado na figura.
ADVERTÊNCIA: Virar sempre o veícu-
lo aquático sobre o costado de bom-
bordo (lado esquerdo). Ao virar o
veículo aquático sobre o costado, su-
portar a proa de modo a impedir a da-
STOP
UF2M71P0.book Page 92 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
93
nificação ou deformação do guiador.
[PCJ00661]
(2) Retirar as algas ou detritos presentes
junto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jacto
e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34641Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bateria
auxiliar de 12 volts e cabos auxiliares.
PJU34663Ligação dos cabos auxiliares
AV I S O
PWJ01250
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:

Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.

Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veí-
culo.

Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-
minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar
negativo (–) ao terminal negativo (–) da
bateria auxiliar.(3) Ligar a outra extremidade do cabo auxili-
ar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos
auxiliares, efectuando os passos anterio-
res pela ordem inversa. (Consultar mais
informações sobre o arranque do motor
na página 28.)
PJU41880Substituição dos fusíveis
Caso um fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir um fusível:
(1) Remover o banco. (Ver os procedimen-
tos de remoção e instalação dos bancos
na página 40.)
1Cabo auxiliar negativo (–)
2Bateria auxiliar
3Cabo auxiliar positivo (+)
4Suporte do motor
1Fusível em condições
2Fusível queimado
12
4
3
2 1
UF2M71P0.book Page 93 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
94

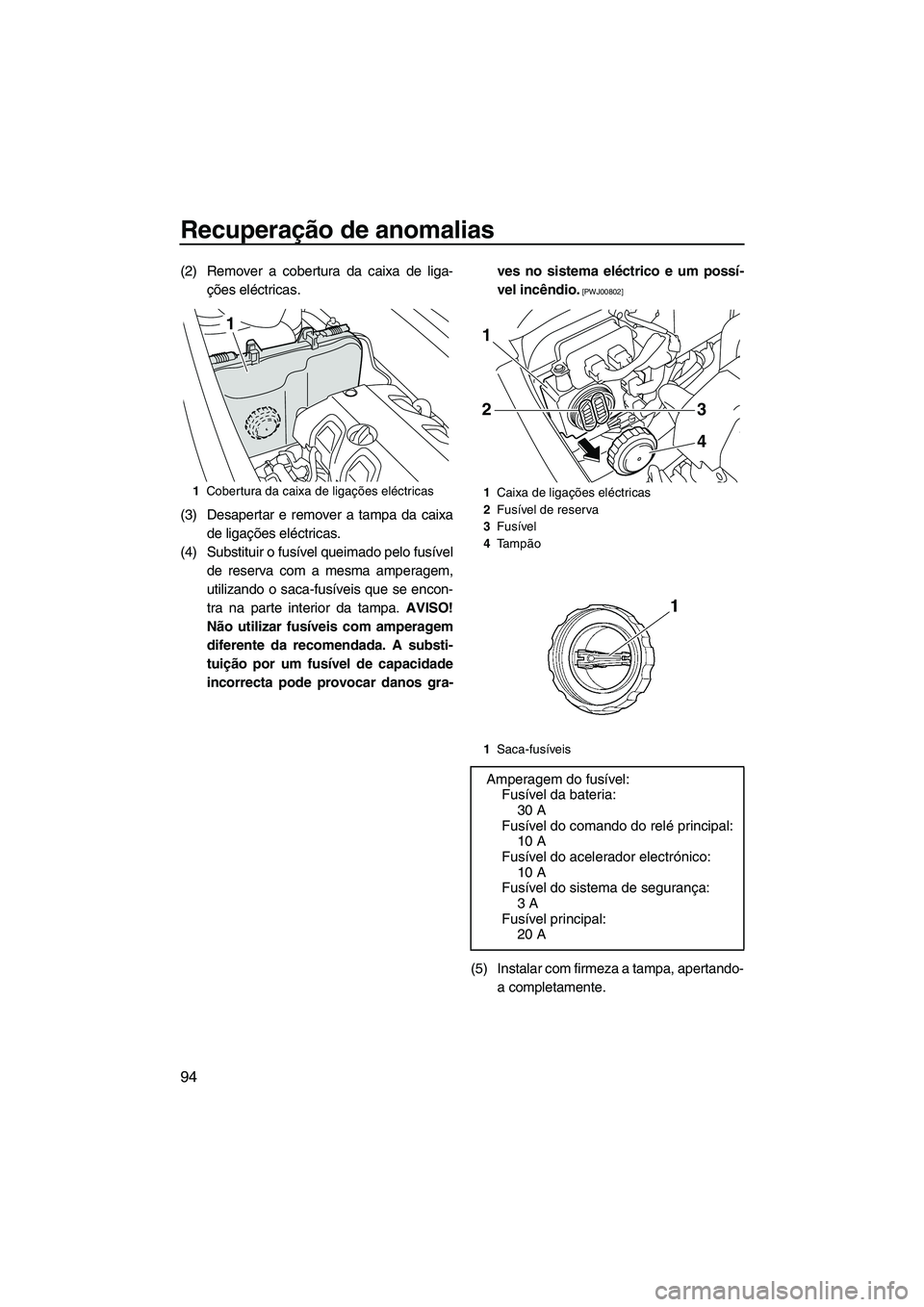

(2) Remover a cobertura da caixa de liga-
ções eléctricas.
(3) Desapertar e remover a tampa da caixa
de ligações eléctricas.
(4) Substituir o fusível queimado pelo fusível
de reserva com a mesma amperagem,
utilizando o saca-fusíveis que se encon-
tra na parte interior da tampa. AVISO!
Não utilizar fusíveis com amperagem
diferente da recomendada. A substi-
tuição por um fusível de capacidade
incorrecta pode provocar danos gra-ves no sistema eléctrico e um possí-
vel incêndio.
[PWJ00802]
(5) Instalar com firmeza a tampa, apertando-
a completamente.
1Cobertura da caixa de ligações eléctricas
1
1Caixa de ligações eléctricas
2Fusível de reserva
3Fusível
4Ta m pão
1Saca-fusíveis
Amperagem do fusível:
Fusível da bateria:
30 A
Fusível do comando do relé principal:
10 A
Fusível do acelerador electrónico:
10 A
Fusível do sistema de segurança:
3 A
Fusível principal:
20 A
1
2
4 3
UF2M71P0.book Page 94 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
95
(6) Instalar firmemente a cobertura da caixa
de ligações eléctricas na posição origi-
nal.
(7) Instalar firmemente o banco na posição
original.
Caso o fusível volte a queimar imediatamen-
te, o sistema eléctrico poderá ter um proble-
ma. Se isto se verificar, solicitar assistência a
um Concessionário Yamaha.
PJU34715Reboque do veículo
AV I S O
PWJ00811

O operador da embarcação rebocadora
deve manter a velocidade mínima e evi-
tar tráfego ou obstáculos que possam
colocar em perigo o operador do veículo
aquático.

O cabo de reboque deve ser suficiente-
mente longo para que o veículo aquático
não colida com a embarcação reboca-
dora em caso de abrandamento.
Se o veículo deixar de funcionar na água,
pode ser rebocado para terra.
Para rebocar o veículo:
Utilizar um cabo de reboque que tenha três
vezes o comprimento combinado da embar-
cação rebocadora e do veículo aquático.(1) Prender firmemente o cabo de reboque
ao olhal da proa do veículo aquático que
está a ser rebocado.
(2) Sentar-se com uma perna de cada lado
do banco e segurar firmemente no guia-
dor para equilibrar o veículo aquático.
ADVERTÊNCIA: A proa deve ser man-
tida acima da linha de água durante o
reboque; caso contrário, o comparti-
mento do motor pode ficar cheio de
água ou pode existir retorno de água
para o motor, provocando graves da-
nos no mesmo.
[PCJ01330]
Rebocar o veículo aquático a uma velocidade
de 8 km/h (5 mph) ou inferior.
ADVERTÊNCIA: Rebocar o veículo a uma
velocidade de 8 km/h (5 mph) ou inferior;
caso contrário, o compartimento do motor
pode ficar cheio de água ou pode existir
retorno de água para o motor, provocando
graves danos no mesmo.
[PCJ01321]
PJU36155
Veículo submerso
Se o veículo estiver submerso ou cheio de
água, drenar a água do porão do comparti-
mento do motor. Em seguida, solicitar assis-
tência a um Concessionário Yamaha o mais
brevemente possível.
Se o veículo estiver submerso:
(1) Retirar o veículo da água e drenar a água
dos compartimentos de armazenamento.
1Olhal da proa
1
UF2M71P0.book Page 95 Monday, July 4, 2011 11:45 AM

Recuperação de anomalias
96
(Ver as informações sobre a drenagem
dos compartimentos de armazenamento
na página 42.)
(2) Drenar a água do porão do compartimen-
to do motor. (Ver as informações sobre a
drenagem da água do porão na página
49.)
(3) Solicitar assistência a um Concessioná-
rio Yamaha o mais brevemente possível.
ADVERTÊNCIA: O veículo aquático
deverá ser inspeccionado por um
Concessionário Yamaha. Caso con-
trário, poderão ocorrer danos graves
no motor.
[PCJ00791]
UF2M71P0.book Page 96 Monday, July 4, 2011 11:45 AM
