Operação
65
ca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de
profundidade a contar do fundo do ve-
ículo, de modo a impedir a aspiração
de seixos ou areia pela tomada do jac-
to, o que provocaria danos na turbina
e o sobreaquecimento do motor.
[PCJ00472]
(3) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
a chave de segurança no interruptor de
paragem de emergência. (Ver informa-
ções sobre a utilização do interruptor de
paragem de emergência na página 28.)
AVISO! Confirmar que o cabo de para-
gem de emergência está correctamen-
te colocado. Se o cabo de paragem de
emergência não estiver correctamen-
te colocado, pode não fazer actuar a
chave de segurança quando o opera-
dor cair à água, permitindo que o veí-culo continue a funcionar e a
ocorrência de um acidente.
[PWJ00581]
(4) Com o comando do acelerador libertado,
premir o interruptor de arranque (botão
verde) para ligar o motor. (Ver informa-
ções sobre a utilização do interruptor de
arranque na página 28.)
PJU32862Paragem do motor
Libertar o comando do acelerador e premir o
interruptor de paragem do motor (botão ver-
melho) para desligar o motor. AVISO! Para
governar o veículo é necessário utilizar o
acelerador. Se o operador desligar o mo-
tor, pode provocar o embate com um obs-
táculo que pretenda evitar. Uma colisão
1Chave de segurança
2Interruptor de paragem de emergência
3Cabo de paragem de emergência
12
3
START
UF2M71P0.book Page 65 Monday, July 4, 2011 11:45 AM

Operação
66
pode resultar em ferimentos graves ou na
morte.
[PWJ00601]
PJU32872
Abandono do veículo
Antes de abandonar o veículo, remover a
chave de segurança do interruptor de para-
gem de emergência para evitar o acciona-
mento acidental ou a utilização não
autorizada por crianças ou outras pessoas.
PJU40221Utilização do veículo aquático
Quando a alavanca do selector do sentido de
marcha está na posição de marcha avante e
o motor se encontra em funcionamento, o ve-
ículo move-se para a frente. O veículo aquá-
tico move-se para a frente à velocidade
mínima de governo, mesmo que o comando
do acelerador esteja na posição totalmente
fechada (ralenti). (Ver as informações relati-vas à utilização da alavanca do selector do
sentido de marcha na página 32.)
PJU33254Viragem do veículo
AV I S O
PWJ00771

Não libertar o comando do acelerador
quando pretender desviar-se de objec-
tos na água—para governar o veículo é
necessário utilizar o acelerador. Uma
colisão pode resultar em ferimentos gra-
ves ou na morte.

Ao operar a velocidades superiores,
curvar gradualmente ou abrandar antes
de curvar. As curvas apertadas negocia-
das a alta velocidade podem provocar o
deslizamento lateral ou o rodopio do ve-
ículo aquático, projectando o operador e
STOP
1Alavanca do selector do sentido de marcha
2Po sição de marcha avante
1
2
UF2M71P0.book Page 66 Monday, July 4, 2011 11:45 AM

Operação
67
o(s) passageiro(s) para fora de bordo, o
que poderá provocar lesões corporais.
O governo do veículo depende da combina-
ção da posição do guiador e da quantidade
de aceleração.
A água sugada através da grelha de admis-
são é pressurizada pela turbina da bomba de
jacto. À medida que a água pressurizada é
expelida da bomba, através da tubeira do jac-
to, cria o impulso para deslocar e governar o
veículo. Quanto maior for a velocidade do
motor, maior é o impulso produzido.
A quantidade de impulso do jacto, em conjun-
to com a posição do guiador, determinam a
velocidade de viragem.
A. Mais aceleração produz um impulso mai-
or, logo, o veículo vira mais rapidamente.
B. Menos aceleração produz um impulso
menor, logo, o veículo vira mais lenta-
mente.C. A libertação completa do comando do
acelerador produz apenas o impulso mí-
nimo. A velocidades superiores à veloci-
dade mínima de governo, a capacidade
de governo sem aceleração do motor di-
minui rapidamente. Imediatamente após
a libertação do comando do acelerador
pode ainda haver alguma capacidade de
viragem, mas depois de o motor abran-
dar, o veículo deixa de responder ao gui-
ador, até que o acelerador seja
novamente aplicado ou até ser atingida a
velocidade mínima de governo.
À velocidade mínima de governo, o veí-
culo pode ser virado gradualmente ape-
nas através do guiador, utilizando só o
impulso disponibilizado ao ralenti.
D. Se o motor for desligado durante a con-
dução, não há impulso. O veículo deslo-
ca-se a direito, mesmo que o guiador
seja virado.
UF2M71P0.book Page 67 Monday, July 4, 2011 11:45 AM

Operação
68
Para governar o veículo é necessário utili-
zar o acelerador.
Este modelo está equipado com o Sistema de
Gestão do Motor Yamaha (YEMS) que inclui
um sistema de direcção sem aceleração
(OTS). Este accionar-se-á a velocidades de
passo, caso se tente o governo do veículo de-
pois de se soltar o comando do acelerador
(ver condição C acima).
O sistema OTS ajuda a efectuar viragens
através do fornecimento continuado de algum
impulso enquanto o veículo desacelera, sen-
do possível virar mais rapidamente se se ace-
lerar ao mesmo tempo que se vira o guiador.
O sistema OTS não funciona a velocidades
abaixo da velocidade de passo ou com o mo-
tor desligado. Logo que o motor reduz de ve-
locidade, o veículo deixa de virar em resposta
às acções do guiador, até o acelerador ser
novamente accionado ou até se atingir a ve-
locidade mínima de governo.
PJU41980Paragem do veículo
O veículo não está equipado com qualquer
sistema de travagem independente. O veícu-
lo pára pelo efeito da resistência da água,
após a libertação do comando do acelerador.
A partir da velocidade máxima, o veículo pára
completamente em cerca de 120 m (390 ft),
após a libertação do comando do acelerador
ou a paragem do motor; no entanto, esta dis-
tância depende de diversos factores, incluin-
do o peso bruto do veículo, o estado da
superfície da água e a direcção do vento. O
veículo reduz a velocidade do seguimento,
logo que o comando do acelerador é liberta-
do, mas permanece em seguimento lento,
antes de parar completamente. Quando não
houver a certeza de parar o veículo a tempode evitar a colisão com um obstáculo, aplicar
o acelerador e guinar noutra direcção.
AV I S O
PWJ00744

Prever antecipadamente a distância de
paragem.

Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
possuem travões!

Operar com prudência a velocidades se-
guras e manter o veículo afastado das
outras pessoas, objectos e embarca-
ções, de modo a haver tempo suficiente
para a paragem.

Não desligar o motor durante a redução
de velocidade do veículo, já que pode
ser necessário aplicar motor para afas-
tar o veículo de outra embarcação ou
obstáculo que se encontre no caminho.

Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta ma-
nobra pode provocar a perda de contro-
lo do veículo, a ejecção dos ocupantes
ou o seu impacto com o guiador.
PJU41580Utilizar o veículo aquático em marcha
à ré
Puxar a alavanca do selector do sentido de
marcha para a posição de marcha à ré. O ve-
ículo irá mover-se em marcha à ré. (Ver as in-
UF2M71P0.book Page 68 Monday, July 4, 2011 11:45 AM

Operação
69
formações sobre o sistema de marcha à ré na
página 32.)
Verificar se existem obstáculos ou pessoas
atrás antes de seleccionar a marcha à ré.
PJU36086Embarque no veículo
AV I S O
PWJ01111
O operador e os passageiros devem prati-
car a subida a bordo a partir da água nas
proximidades da costa antes de iniciarem
a condução. Uma pessoa que faça muitas
tentativas falhadas para voltar a subir a
bordo do veículo pode ficar fatigada e com
frio, o que aumenta o risco de ferimentos
e afogamento.
Embarcar no veículo em zonas isentas de al-
gas e detritos e com, pelo menos, 60 cm (2 ft)
de profundidade, a contar do fundo do veícu-lo. ADVERTÊNCIA: Nunca deixar o motor a
trabalhar em águas com menos de 60 cm
(2 ft) de profundidade a contar do fundo do
veículo, de modo a impedir a aspiração de
seixos ou areia pela tomada do jacto, o
que provocaria danos na turbina e o so-
breaquecimento do motor.
[PCJ00472]
OBSERVAÇÃO:
VXR: Este veículo aquático está equipado
com um degrau de embarque, que se pode
baixar e utilizar para ajudar ao embarque.
(Ver as informações relativas à utilização do
degrau de embarque na página 41.)
PJU36353Embarque sozinho
(1) Na popa do veículo aquático, colocar as
duas mãos na plataforma de embarque,
elevar-se para o veículo e agarrar a pega
manual com uma mão.
(2) Elevar-se e ajoelhar-se sobre a platafor-
ma de embarque, deslocando-se para o
1Alavanca do selector do sentido de marcha
2Po sição de marcha à ré
1
2
60 cm (2 ft)
UF2M71P0.book Page 69 Monday, July 4, 2011 11:45 AM

Operação
70
banco e sentando-se com uma perna de
cada lado do banco.
(3) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
a chave de segurança no interruptor de
paragem de emergência.
(4) Segurar no guiador com as duas mãos e
colocar os pés no piso do espaço para os
pés.
(5) Olhar em todas as direcções, ligar o mo-
tor e iniciar lentamente a marcha.
PJU33169Embarque com passageiro(s)
AV I S O
PWJ00660
A entrada de água nos orifícios do corpo,
devido à proximidade da tubeira do jacto,
pode provocar graves lesões internas.
Não acelerar até que os passageiros este-
jam sentados com os pés no piso do espa-
ço para os pés e se encontrem bemagarrados à pessoa da frente ou às pegas
laterais.
Quanto mais pesados forem o operador e
o(s) passageiro(s), mais difícil será manter o
equilíbrio do veículo. Não utilizar o veículo se
o peso total, incluindo qualquer carga, for su-
perior a 240 kg (530 lb).
Para embarcar com o veículo parado:
(1) Embarcar conforme indicado na secção
anterior “Embarque sozinho”.
(2) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
a chave de segurança no interruptor de
paragem de emergência.
(3) Segurar no guiador com as duas mãos e
colocar os pés no piso do espaço para os
pés.
(4) Pedir ao primeiro passageiro que se co-
loque à ré.
UF2M71P0.book Page 70 Monday, July 4, 2011 11:45 AM

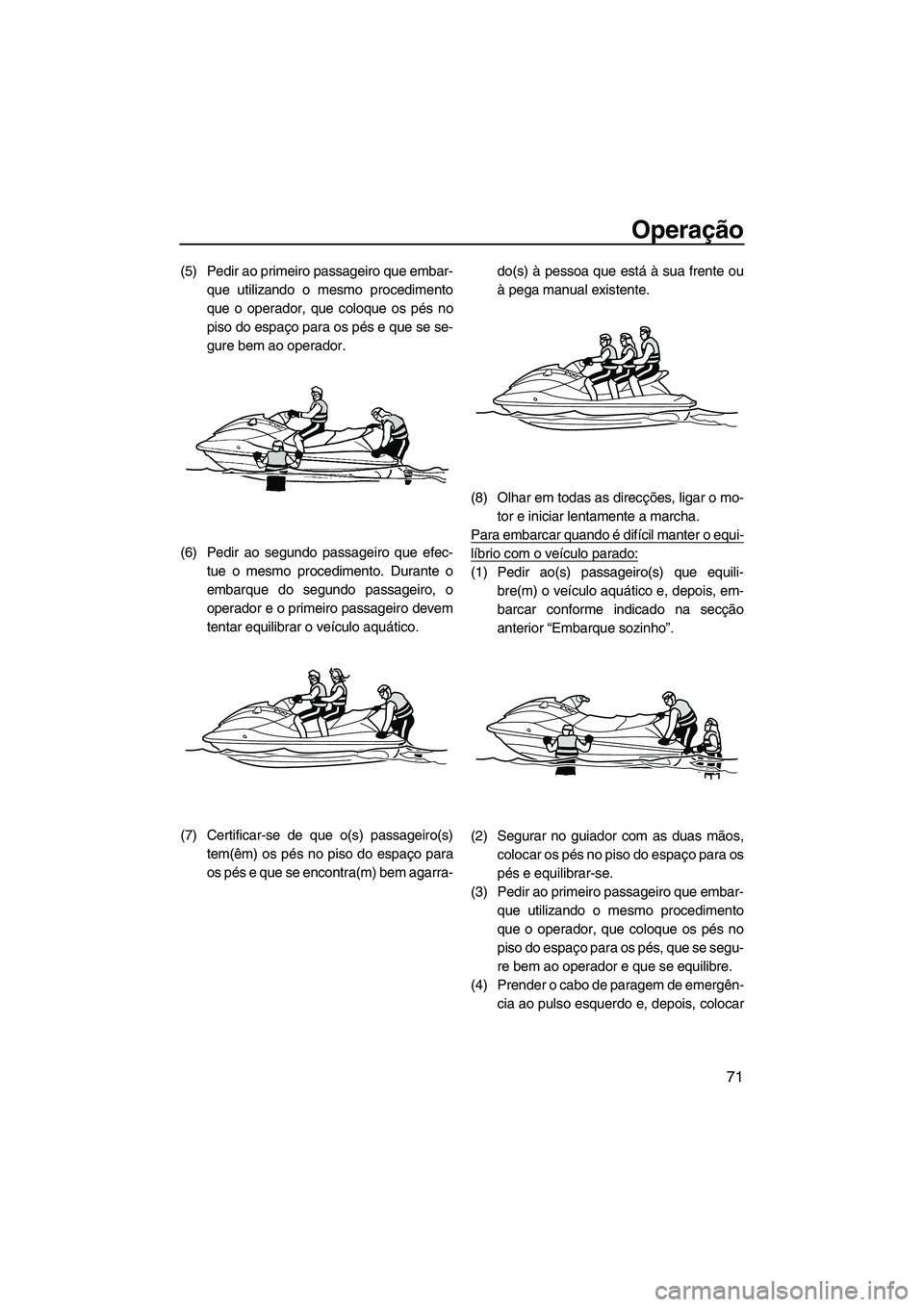

Operação
71
(5) Pedir ao primeiro passageiro que embar-
que utilizando o mesmo procedimento
que o operador, que coloque os pés no
piso do espaço para os pés e que se se-
gure bem ao operador.
(6) Pedir ao segundo passageiro que efec-
tue o mesmo procedimento. Durante o
embarque do segundo passageiro, o
operador e o primeiro passageiro devem
tentar equilibrar o veículo aquático.
(7) Certificar-se de que o(s) passageiro(s)
tem(êm) os pés no piso do espaço para
os pés e que se encontra(m) bem agarra-do(s) à pessoa que está à sua frente ou
à pega manual existente.
(8) Olhar em todas as direcções, ligar o mo-
tor e iniciar lentamente a marcha.
Para embarcar quando é difícil manter o equi-
líbrio com o veículo parado:
(1) Pedir ao(s) passageiro(s) que equili-
bre(m) o veículo aquático e, depois, em-
barcar conforme indicado na secção
anterior “Embarque sozinho”.
(2) Segurar no guiador com as duas mãos,
colocar os pés no piso do espaço para os
pés e equilibrar-se.
(3) Pedir ao primeiro passageiro que embar-
que utilizando o mesmo procedimento
que o operador, que coloque os pés no
piso do espaço para os pés, que se segu-
re bem ao operador e que se equilibre.
(4) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
UF2M71P0.book Page 71 Monday, July 4, 2011 11:45 AM

Operação
72
a chave de segurança no interruptor de
paragem de emergência.
(5) Olhar em todas as direcções, ligar o mo-
tor e conduzir à velocidade mínima de
governo.
(6) Pedir ao segundo passageiro para ele-
var-se para a plataforma de embarque do
veículo, que se ajoelhe e equilibre. Olhar
em todas as direcções e acelerar gradu-
almente. Depois, pedir ao segundo pas-
sageiro que se desloque lentamente
para o banco mantendo o equilíbrio.
(7) Pedir ao segundo passageiro para sen-
tar-se com uma perna de cada lado do
banco, que coloque os pés no piso do es-
paço para os pés, que se agarre à pes-
soa que está à sua frente ou à pega
manual existente e que se equilibre.
(8) Certificar-se de que o(s) passageiro(s)
tem(êm) os pés no piso do espaço para
os pés e que se encontra(m) bem agarra-
do(s) à pessoa que está à sua frente ou
à pega manual existente e aumentar gra-dualmente a velocidade para equilibrar o
veículo.
PJU33082Início da marcha
AV I S O
PWJ00711
Para evitar colisões:

Manter uma constante atenção às ou-
tras pessoas, objectos e veículos aquá-
ticos presentes na área. Ter em especial
atenção as condições que possam limi-
tar a visibilidade do operador ou bloque-
ar a visibilidade de terceiros.

Conduzir o veículo com prudência e a
velocidades moderadas, mantendo
sempre uma distância segura em rela-
ção às outras pessoas, objectos e veícu-
los aquáticos.

Não conduzir na esteira de outros veícu-
los aquáticos ou embarcações. Não
aproximar o veículo de outras pessoas,
com a finalidade de projectar água so-
bre elas. Evitar as curvas apertadas ou
outras manobras que dificultem o dis-
tanciamento de terceiros em relação ao
veículo ou a sua compreensão sobre o
percurso subsequente do veículo. Evi-
tar a navegação em áreas com objectos
submersos ou com baixios.

Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
UF2M71P0.book Page 72 Monday, July 4, 2011 11:45 AM

Operação
73
possuem travões! Não libertar o coman-
do do acelerador quando pretender des-
viar-se de objectos na água—para
governar o veículo é necessário utilizar
o acelerador.
ADVERTÊNCIA
PCJ01340
Nunca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de pro-
fundidade a contar do fundo do veículo,
de modo a impedir a aspiração de seixos
ou areia pela tomada do jacto, o que pro-
vocaria danos na turbina e o sobreaqueci-
mento do motor.
PJU40232Início da marcha a partir de um reboque
(1) Colocar o veículo na água e mover a ala-
vanca do selector do sentido de marcha
para a posição de marcha à ré. (Ver as
informações sobre o sistema de marcha
à ré na página 32.)
(2) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
a chave de segurança no interruptor de
paragem de emergência.
(3) Olhar em todas as direcções, ligar o mo-
tor e iniciar lentamente a marcha.
PJU33113Embarque e início da marcha a partir de
uma doca
(1) Embarcar no veículo aquático lateral-
mente.
(2) Prender o cabo de paragem de emergên-
cia ao pulso esquerdo e, depois, colocar
a chave de segurança no interruptor de
paragem de emergência.
(3) Afastar o veículo da doca, segurar no
guiador com as duas mãos e colocar os
pés no piso do espaço para os pés.
(4) Olhar em todas as direcções, ligar o mo-
tor e iniciar lentamente a marcha.
PJU33235Veículo virado de quilha
AV I S O
PWJ00671
O adriçamento incorrecto do veículo pode
provocar ferimentos.

Garantir que o motor fica desligado pu-
xando o cabo de paragem de emergên-
cia do motor, de modo a remover a
chave de segurança do interruptor de
paragem de emergência.

Não colocar as mãos na grelha de ad-
missão.
Se o veículo virar de quilha, o operador deve-
rá endireitá-lo imediatamente.
Para endireitar o veículo:
(1) Remover a chave de segurança do inter-
ruptor de paragem de emergência.
UF2M71P0.book Page 73 Monday, July 4, 2011 11:45 AM

Operação
74
(2) Nadar até à popa do veículo. Virar o veí-
culo no sentido dos ponteiros do relógio
puxando pela tampa do conjunto bomba-
tubeira com a mão esquerda enquanto
se pressiona o alcatrate com a mão ou o
pé direito.
Se o lado de bombordo (esquerdo) do
veículo virado de quilha estiver inclinado
para cima, pressionar o alcatrate de
modo a que este lado desça antes de vi-
rar o veículo no sentido dos ponteiros do
relógio. ADVERTÊNCIA: Não voltar o
veículo no sentido contrário aos pon-
teiros do relógio, pois, desta forma,
poderá entrar água no motor, provo-
cando danos graves.
[PCJ00541]
(3) Ligar o motor e operar o veículo à veloci-
dade de passo para drenar a água do po-
rão do compartimento do motor. (Ver as
informações sobre a drenagem da água
do porão na página 49. Se o motor não li-gar, ver “Reboque do veículo” na página
95 ou “Veículo submerso” na página 95.)
ADVERTÊNCIA: Depois de se voltar a
ligar o motor, não acelerá-lo ao máxi-
mo durante pelo menos 1 minuto. A
água do porão existente no comparti-
mento do motor pode saltar para o
motor, o que poderá resultar em da-
nos graves.
[PCJ00553]
PJU41990
Abicagem e atracação do veículo
Para abicar o veículo:
(1) Verificar se não há embarcações, ba-
nhistas ou obstáculos próximo da área
de abicagem.
(2) Libertar o comando do acelerador para
reduzir a velocidade a cerca de 120 m
(390 ft) de distância da área de abicagem
pretendida.
(3) Aproximar lentamente o veículo da zona
de abicagem e desligar o motor mesmo
antes de chegar a terra. AVISO! Para
governar o veículo é necessário utili-
zar o acelerador. Se o operador desli-
gar o motor, pode provocar o embate
com um obstáculo que pretenda evi-
tar. Uma colisão pode resultar em feri-
mentos graves ou na morte.
[PWJ00601]
ADVERTÊNCIA: Nunca deixar o motor
a trabalhar em águas com menos de
60 cm (2 ft) de profundidade a contar
do fundo do veículo, de modo a impe-
dir a aspiração de seixos ou areia pela
tomada do jacto, o que provocaria da-
nos na turbina e o sobreaquecimento
do motor.
[PCJ00472]
(4) Sair do veículo e puxá-lo para terra.
Para atracar o veículo:
(1) Verificar se não há embarcações, ba-
nhistas ou obstáculos próximo da doca.
UF2M71P0.book Page 74 Monday, July 4, 2011 11:45 AM
