Table des matières
Etiquettes générales et
importantes ........................................ 1
Numéros d’identification ................. 1
Numéro d’identification primaire
(PRI-ID) .......................................... 1
Numéro d’identification du scooter
(CIN) .............................................. 1
Numéro de série du moteur ............... 1
Etiquette de date de fabrication ......... 2
Informations du modèle .................. 3
Plaque du constructeur ..................... 3
Étiquettes importantes ................... 4
Étiquettes d’avertissement ................ 5
Autres étiquettes ............................... 8
Informations de sécurité................. 10
Restrictions concernant les
personnes habilitées à utiliser le
scooter nautique ........................ 10
Règles de navigation .................... 11
Règles d’utilisation ....................... 12
Equipement recommandé ............ 15
Informations de sécurité ............... 15
Caractéristiques du scooter
nautique .................................... 16
Ski nautique ................................. 17
Règles de sécurité nautiques ....... 19
Profitez de votre scooter nautique
en toute responsabilité .............. 20
Description....................................... 21
Glossaire relatif au scooter
nautique .................................... 21
Emplacement des principaux
composants ............................... 22
Utilisation des fonctions de
contrôle ............................................ 26
Fonctions de contrôle du scooter
nautique .................................... 26
Transmetteur de commande à
distance ........................................ 26Système de sécurité Yamaha ......... 27
Contacteur d’arrêt du moteur .......... 28
Coupe-circuit de sécurité ................. 28
Contacteur de démarrage ............... 28
Manette des gaz .............................. 29
Système de direction ....................... 29
Sortie témoin d’eau de
refroidissement ............................ 30
Séparateur d’eau ............................. 31
Utilisation du scooter nautique ..... 32
Fonctions du scooter nautique ..... 32
Système de marche arrière ............. 32
Modes de fonctionnement du
scooter nautique ....................... 33
Mode de bas régime ........................ 33
Fonctionnement de l’instrument ... 35
Centre d’affichage
multifonction .............................. 35
Affichage des informations .............. 35
Fonctionnement de
l’équipement .................................... 40
Équipement .................................. 40
Siège ............................................... 40
Poignée ........................................... 41
Marche de rembarquement
(VXR) ........................................... 41
Œil de proue .................................... 41
Yeux de poupe ................................ 42
Taquet ............................................. 42
Compartiments de rangement ......... 42
Support de l’extincteur et
couvercle ...................................... 44
Règles d’utilisation et de
manipulation.................................... 46
Carburants requis ........................ 46
Carburant ........................................ 46
Huile moteur requise .................... 48
Huile moteur .................................... 48
UF2M71F0.book Page 1 Monday, July 4, 2011 10:10 AM

Opération
63
FJU32902
Utilisation de votre scooter
nautique
AVERTISSEMENT
FWJ00510
Avant d’utiliser le scooter nautique, fami-
liarisez-vous avec toutes les commandes.
Consultez un concessionnaire Yamaha en
cas d’incompréhension relative à une
commande ou une fonction. La connais-
sance insuffisante des commandes peut
provoquer un accident ou vous empêcher
d’éviter un accident.
FJU32963Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique requiert
des compétences que vous ne pourrez ac-
quérir que par une certaine période d’appren-
tissage. Prenez le temps d’approfondir les
techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécurité.
Avant d’utiliser ce scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage, la fiche d’ins-
tructions de pilotage et toutes les étiquettes
d’avertissement et de mise en garde présen-
tes sur le scooter nautique. Accordez une at-
tention toute particulière aux informations de
sécurité présentées à partir de la page 10.
Ces informations devraient vous permettre de
mieux comprendre le scooter nautique et son
fonctionnement.N’oubliez pas : ce scooter nautique est conçu
pour le transport du pilote et de 2 passagers.
Ne dépassez jamais la charge maximale et ne
permettez jamais à plus de 3 personnes
d’embarquer en même temps dans le scooter
nautique (ou 2 personnes si un skieur nauti-
que est remorqué).
FJU33005Apprendre à utiliser le scooter
nautique
Avant d’utiliser le scooter, effectuez toujours
les contrôles préalables mentionnés à la page
53. Les quelques instants que vous passerez
à contrôler votre scooter sont un investisse-
ment précieux en termes de sécurité et de fia-
bilité.
Prenez connaissance de tous les règlements
locaux avant d’utiliser votre scooter.
Pilotez de manière défensive, à vitesse con-
trôlée, et conservez une distance de sécurité
par rapport aux personnes, objets et autres
véhicules nautiques. Pour vous exercer, choi-
sissez une zone bien dégagée, où la visibilité
est bonne et le trafic nautique peu important.
Utilisez le système d’apprentissage par
jumelage : ayez toujours quelqu’un à proxi-
mité de vous. Contrôlez en permanence la Charge maximale :
240 kg (530 lb)
La charge est le poids total du char-
gement, du pilote et des passagers.
UF2M71F0.book Page 63 Monday, July 4, 2011 10:10 AM

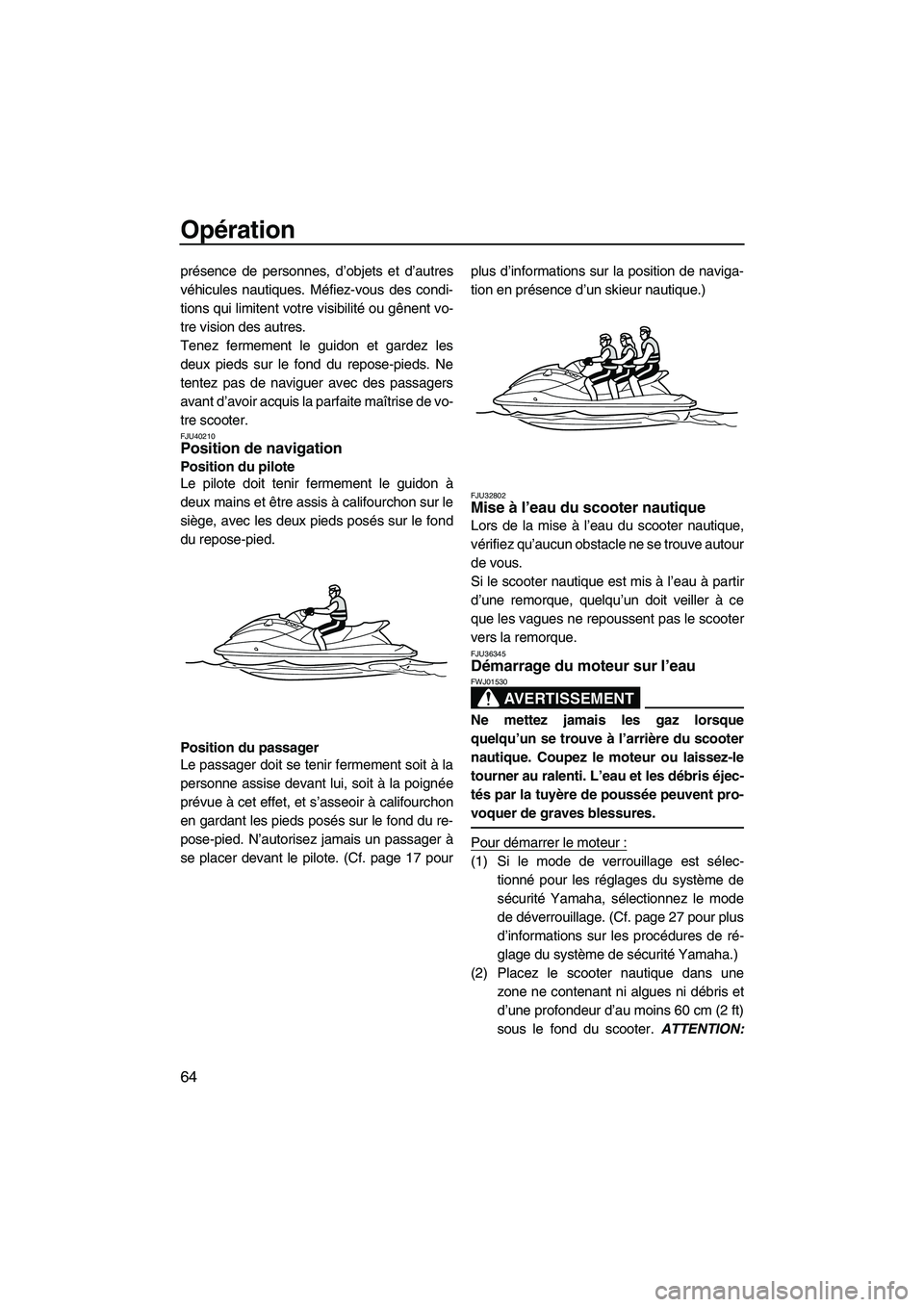

Opération
64
présence de personnes, d’objets et d’autres
véhicules nautiques. Méfiez-vous des condi-
tions qui limitent votre visibilité ou gênent vo-
tre vision des autres.
Tenez fermement le guidon et gardez les
deux pieds sur le fond du repose-pieds. Ne
tentez pas de naviguer avec des passagers
avant d’avoir acquis la parfaite maîtrise de vo-
tre scooter.
FJU40210Position de navigation
Position du pilote
Le pilote doit tenir fermement le guidon à
deux mains et être assis à califourchon sur le
siège, avec les deux pieds posés sur le fond
du repose-pied.
Position du passager
Le passager doit se tenir fermement soit à la
personne assise devant lui, soit à la poignée
prévue à cet effet, et s’asseoir à califourchon
en gardant les pieds posés sur le fond du re-
pose-pied. N’autorisez jamais un passager à
se placer devant le pilote. (Cf. page 17 pourplus d’informations sur la position de naviga-
tion en présence d’un skieur nautique.)
FJU32802Mise à l’eau du scooter nautique
Lors de la mise à l’eau du scooter nautique,
vérifiez qu’aucun obstacle ne se trouve autour
de vous.
Si le scooter nautique est mis à l’eau à partir
d’une remorque, quelqu’un doit veiller à ce
que les vagues ne repoussent pas le scooter
vers la remorque.
FJU36345Démarrage du moteur sur l’eau
AVERTISSEMENT
FWJ01530
Ne mettez jamais les gaz lorsque
quelqu’un se trouve à l’arrière du scooter
nautique. Coupez le moteur ou laissez-le
tourner au ralenti. L’eau et les débris éjec-
tés par la tuyère de poussée peuvent pro-
voquer de graves blessures.
Pour démarrer le moteur :
(1) Si le mode de verrouillage est sélec-
tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 27 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Placez le scooter nautique dans une
zone ne contenant ni algues ni débris et
d’une profondeur d’au moins 60 cm (2 ft)
sous le fond du scooter. ATTENTION:
UF2M71F0.book Page 64 Monday, July 4, 2011 10:10 AM

Index
Huile moteur requise ................................ 48
L
Lubrification .............................................. 81
M
Manette des gaz, vérification ................... 58
Marche de rembarquement (VXR) ........... 41
Marche-arrière, manœuvre ...................... 69
Mise à l’eau, scooter nautique ................. 64
Mise à l’eau, vérifications postérieures .... 61
Mise à l’eau, vérifications préalables ....... 55
Mode de bas régime ................................ 33
Modèle, informations .................................. 3
Modes de fonctionnement, scooter
nautique ................................................ 33
Moteur, contacteur d’arrêt ........................ 28
Moteur, démarrage sur l’eau .................... 64
Moteur, numéro de série ............................ 1
Moteur, rodage ......................................... 52
Multifonction, centre d’affichage............... 35
N
Navigation, position .................................. 64
Navigation, règles .................................... 11
Nettoyage ................................................. 81
Nettoyage du scooter nautique ................ 78
Niveau de carburant, vérification.............. 55
Niveau d’huile moteur, vérification ........... 56
Numéro d’identification du scooter (CIN) ... 1
Numéros d’identification ............................. 1
O
Outils, trousse .......................................... 83
P
Passages d’eau de refroidissement,
rinçage .................................................. 77
Plaque du constructeur .............................. 3
Poignée .................................................... 41
Poupe, yeux ............................................. 42
Primaire, numéro d’identification
(PRI-ID)................................................... 1
Principaux composants, emplacement .... 22
Profitez de votre scooter nautique en
toute responsabilité............................... 20
Proue, œil................................................. 41
Q
Quitter, scooter nautique .......................... 66R
Ralenti du moteur, vérification .................. 62
Rangement, compartiments ..................... 42
Recherche de pannes .............................. 88
Recherche des pannes, tableau .............. 88
Recommandé, équipement ...................... 15
Réglages du système de sécurité
Yamaha ................................................ 27
Règles d’utilisation ................................... 12
Remorquage, scooter nautique ................ 94
Restrictions concernant les personnes
habilitées à utiliser le scooter
nautique ................................................ 10
S
Scooter nautique, caractéristiques ........... 16
Scooter nautique, fonctions ...................... 32
Scooter nautique submergé..................... 94
Sécurité, informations .............................. 15
Sécurité nautique, règles ......................... 19
Séparateur d’eau ...................................... 31
Séparateur d’eau, vérification .................. 56
Siège ........................................................ 40
Ski nautique ............................................. 17
Sortie témoin d’eau de refroidissement .... 30
Sortie témoin d’eau de refroidissement,
vérification ............................................. 62
Support de l’extincteur, du couvercle et
de la bande, vérification ........................ 60
Support de l’extincteur et couvercle ......... 44
Système d’alimentation, vérification ......... 55
Système de direction, vérification ............ 57
Système de marche arrière ...................... 32
Système de marche arrière, vérification ... 58
Système de sécurité Yamaha .................. 27
T
Taquet ...................................................... 42
Traitement antirouille ................................ 82
Transmetteur de commande à distance ... 26
Transmetteur de commande à distance,
vérification ............................................. 59
Transport, remorque ................................ 51
U
Urgence, procédure ................................. 91
Utilisation dans des zones pleines
d’algues ................................................ 75
UF2M71F0.book Page 2 Monday, July 4, 2011 10:10 AM
