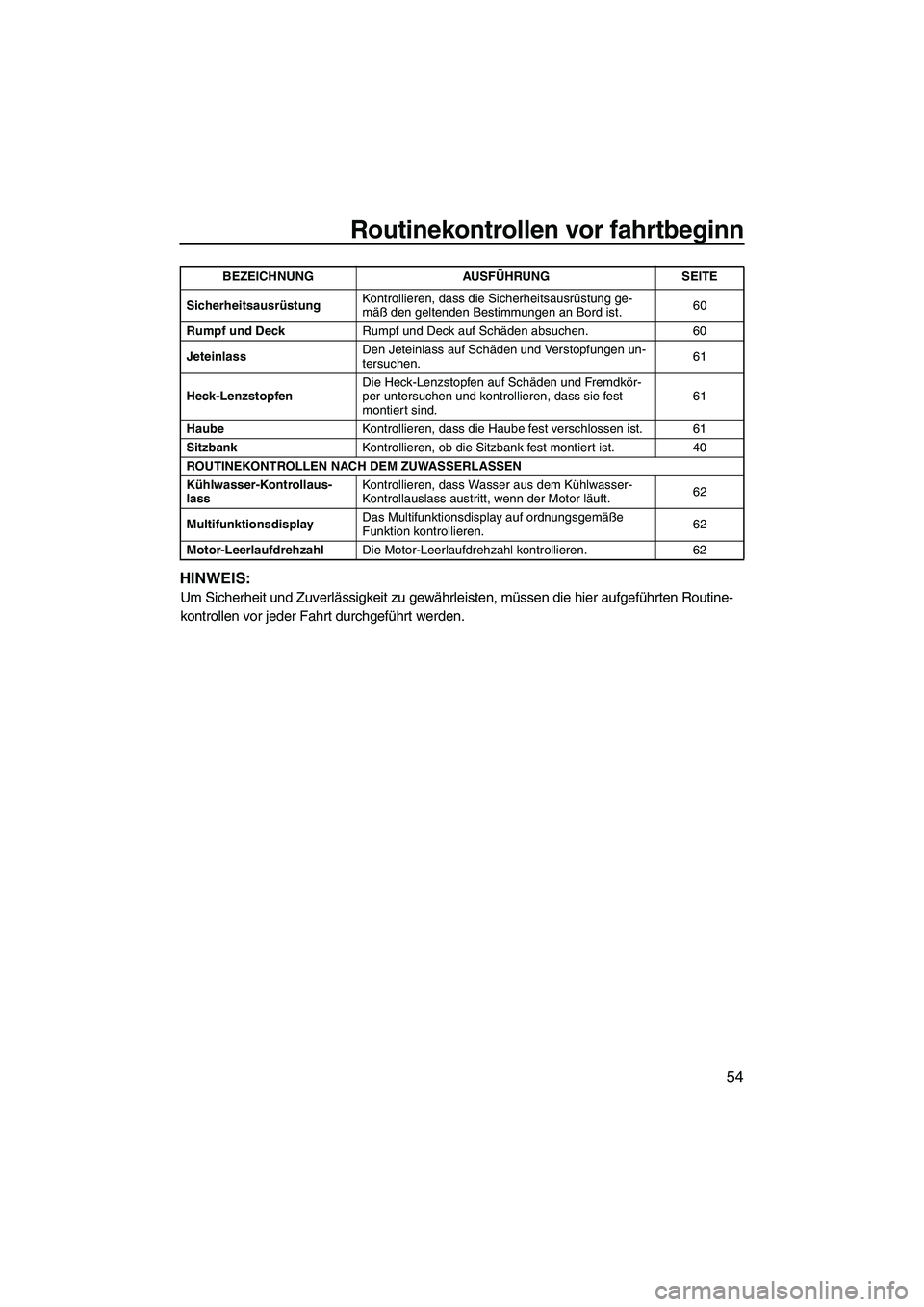

YAMAHA VXR 2013 Betriebsanleitungen (in German)

Routinekontrollen vor fahrtbeginn
54
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routine-
kontrollen vor jeder Fahrt durchgeführt werden.
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.
60
Rumpf und Deck Rumpf und Deck auf Schäden absuchen. 60
Jeteinlass Den Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.
61
Heck-Lenzstopfen Die Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind. 61
Haube Kontrollieren, dass die Haube fest verschlossen ist. 61
Sitzbank Kontrollieren, ob die Sitzbank fest montiert ist. 40
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lass Kontrollieren, dass Wasser aus dem Kühlwasser-
Kontrollauslass austritt, wenn der Motor läuft.
62
Multifunktionsdisplay Das Multifunktionsdisplay auf ordnungsgemäße
Funktion kontrollieren.
62
Motor-Leerlaufdrehzahl Die Motor-Leerlaufdrehzahl kontrollieren. 62
BEZEICHNUNG AUSFÜHRUNG SEITE
UF2M72G0.book Page 54 Thursday, July 5, 2012 3:45 PM

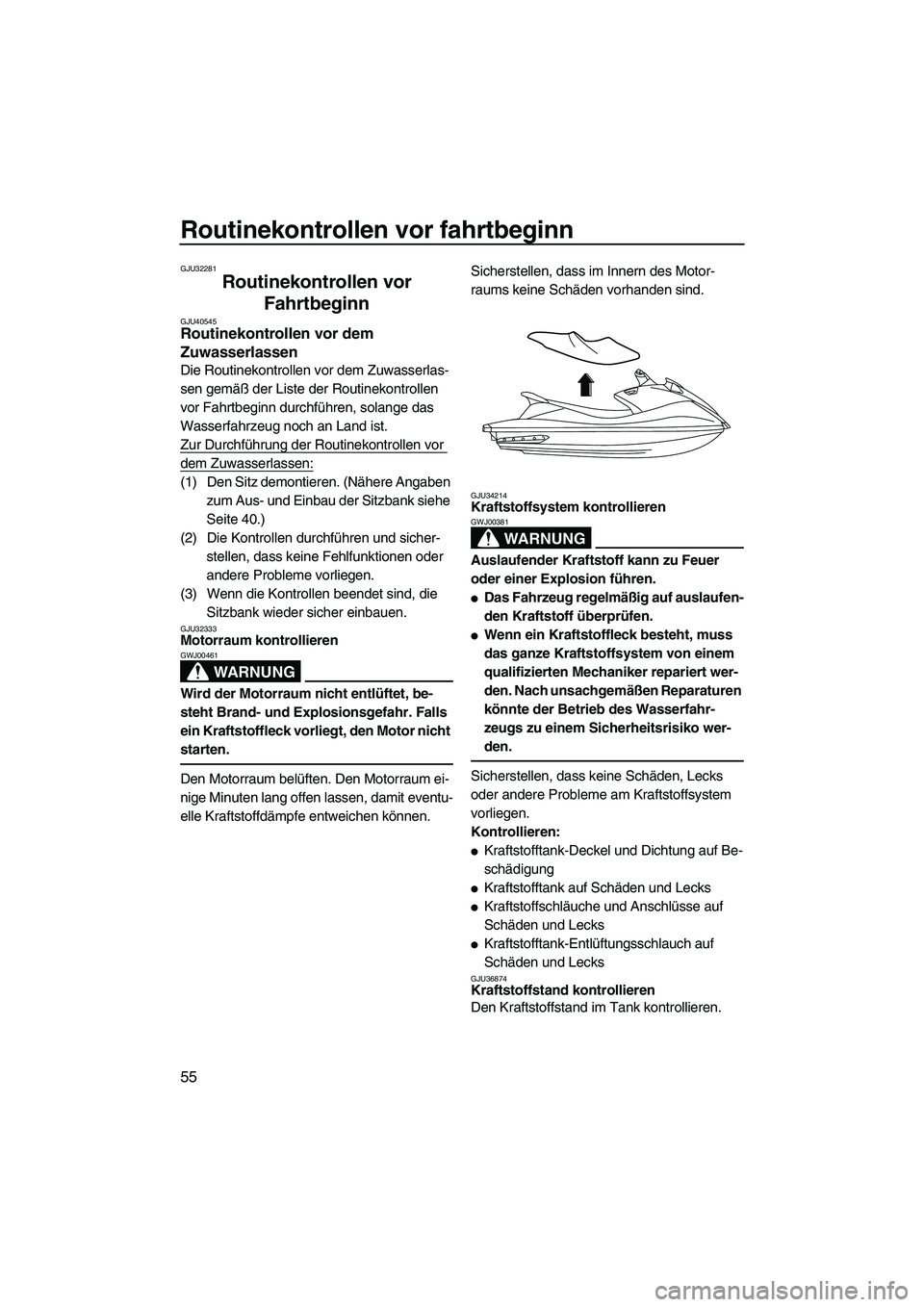

Routinekontrollen vor fahrtbeginn
55
GJU32281
Routinekontrollen vor Fahrtbeginn
GJU40545Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Den Sitz demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 40.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Wenn die Kontrollen beendet sind, die Sitzbank wieder sicher einbauen.
GJU32333Motorraum kontrollieren
WARNUNG
GWJ00461
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können. Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34214Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
●Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.
●Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
●Kraftstofftank-Deckel und Dichtung auf Be-
schädigung
●Kraftstofftank auf Schäden und Lecks
●Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
●Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36874Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF2M72G0.book Page 55 Thursday, July 5, 2012 3:45 PM

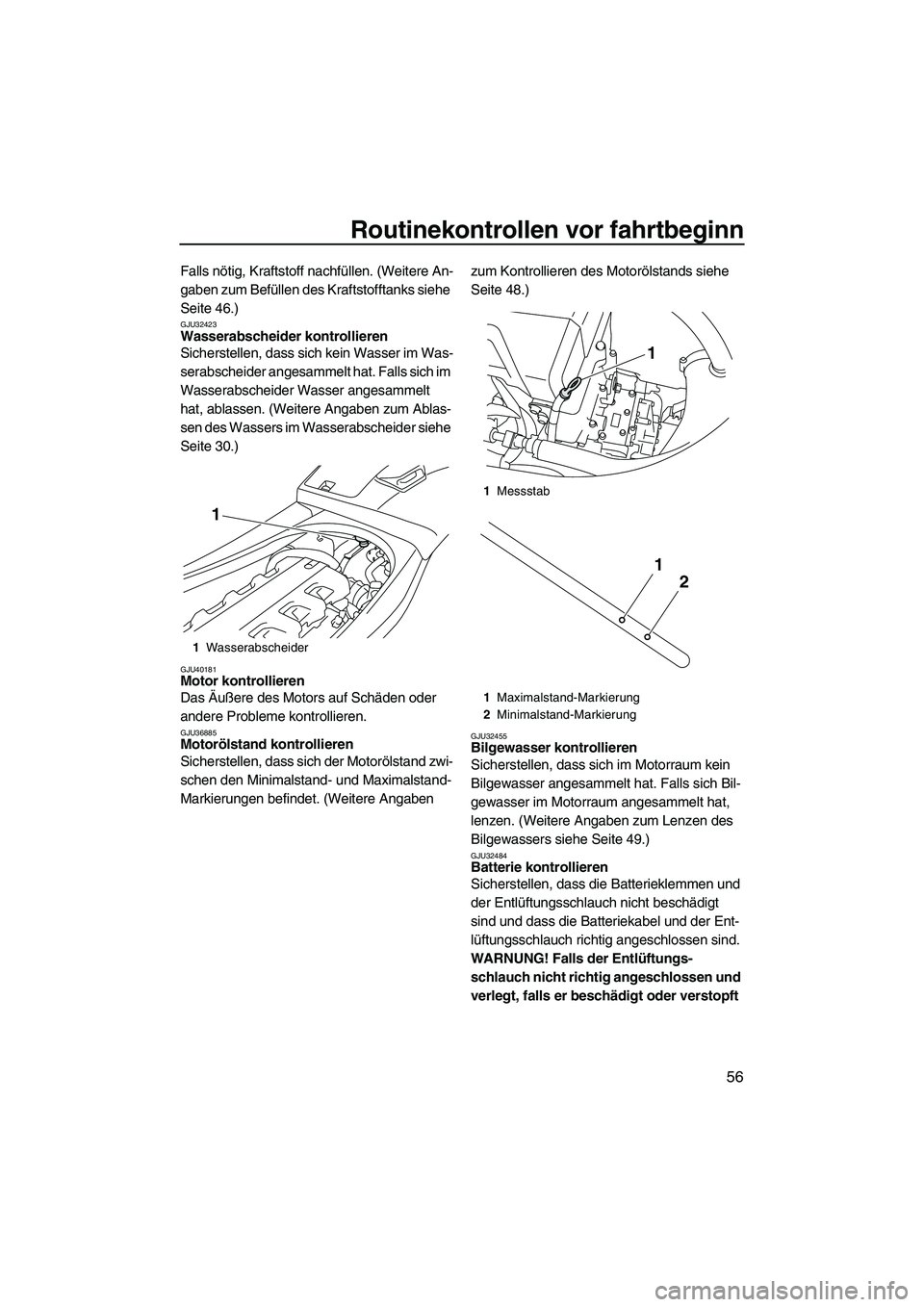

Routinekontrollen vor fahrtbeginn
56
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 46.)
GJU32423Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich im
Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 30.)
GJU40181Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36885Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand zwi-
schen den Minimalstand- und Maximalstand-
Markierungen befindet. (Weitere Angaben zum Kontrollieren des Motorölstands siehe
Seite 48.)GJU32455Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 49.)
GJU32484Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungs- schlauch nicht richtig angeschlossen und
verlegt, falls er beschädigt oder verstopft
1 Wasserabscheider
1
1Messstab
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1
2
1
UF2M72G0.book Page 56 Thursday, July 5, 2012 3:45 PM

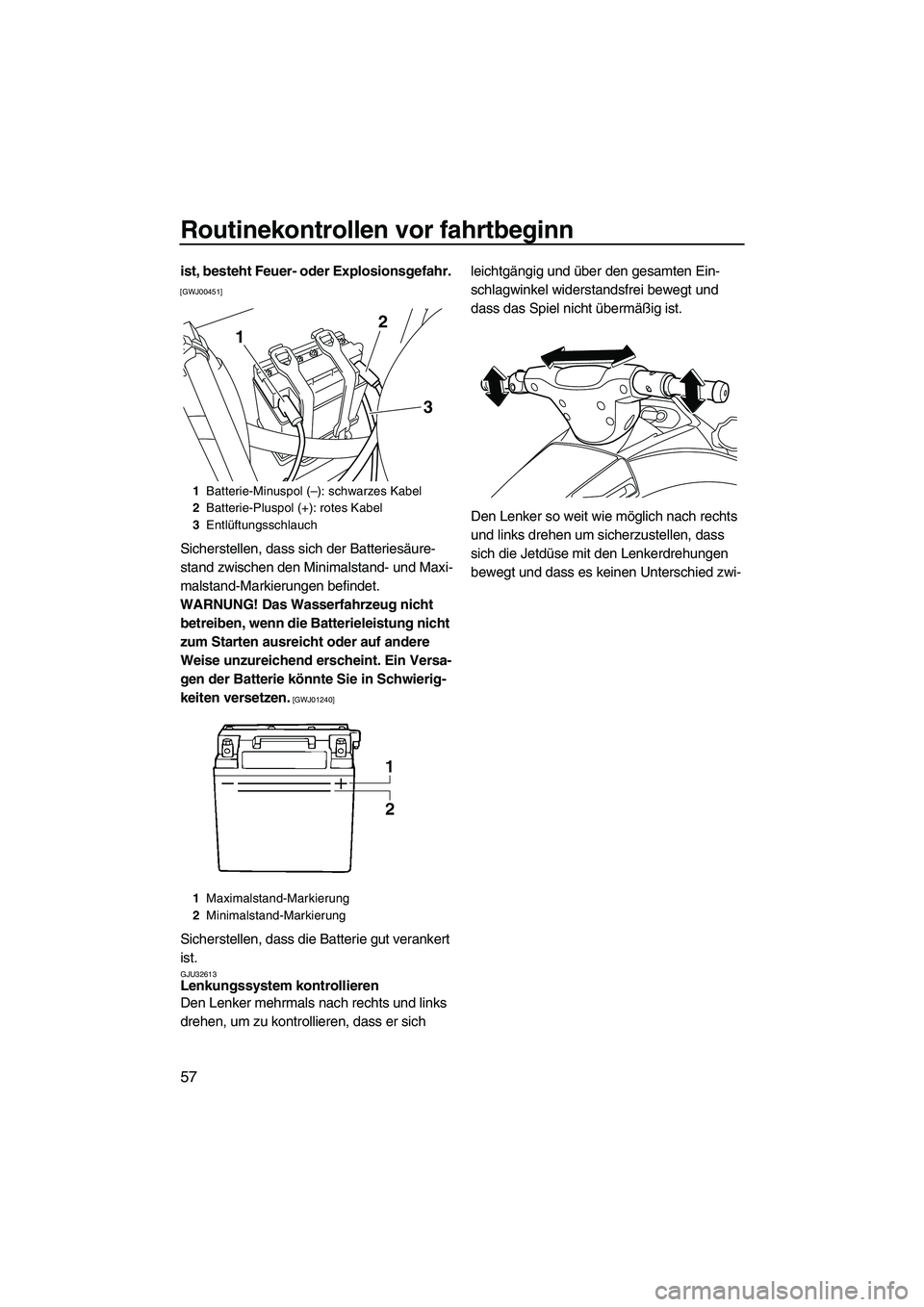

Routinekontrollen vor fahrtbeginn
57
ist, besteht Feuer- oder Explosionsgefahr.
[GWJ00451]
Sicherstellen, dass sich der Batteriesäure-
stand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01240]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32613Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1
Batterie-Minuspol (–): schwarzes Kabel
2 Batterie-Pluspol (+): rotes Kabel
3 Entlüftungsschlauch
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1 2
3
UF2M72G0.book Page 57 Thursday, July 5, 2012 3:45 PM

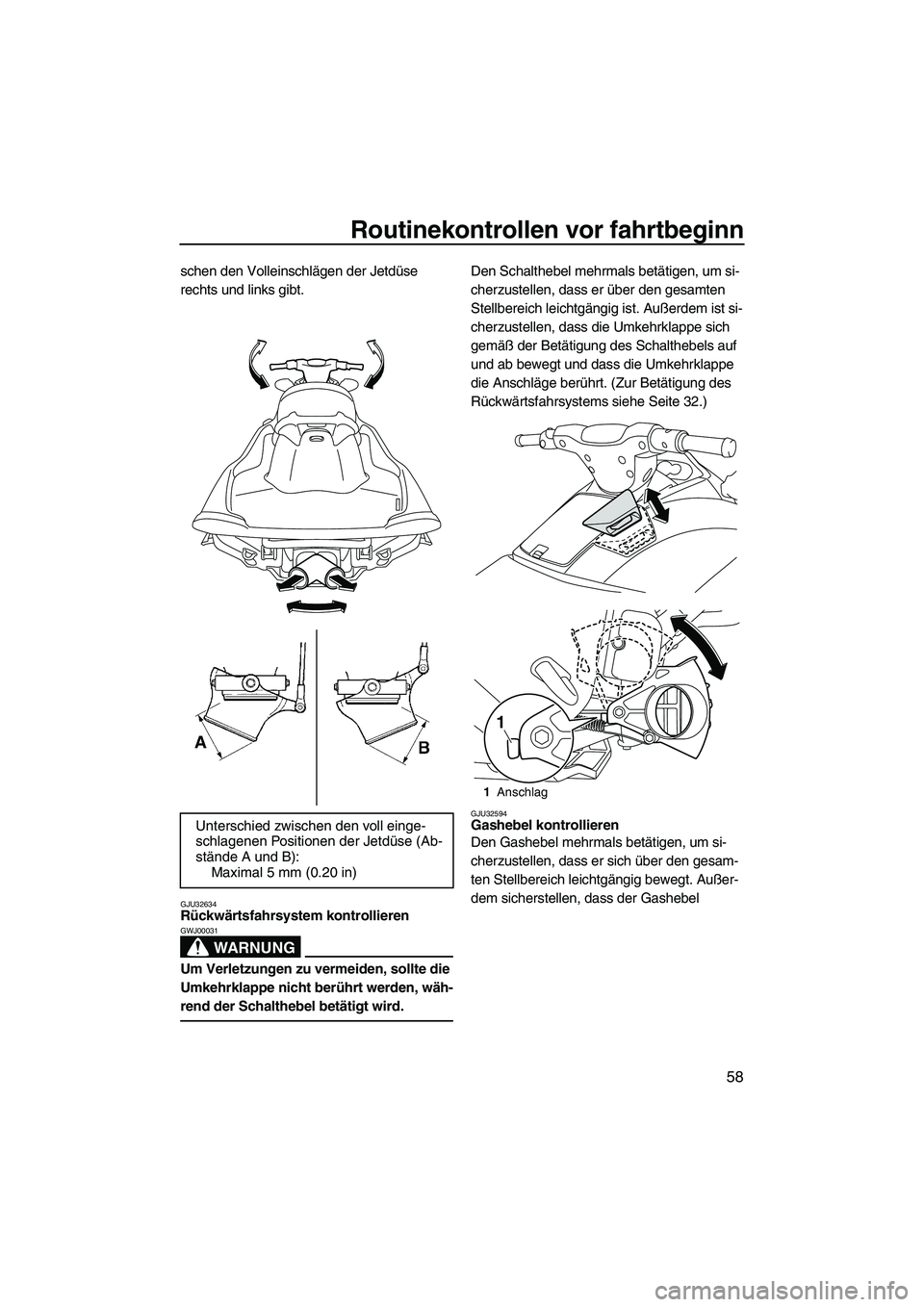

Routinekontrollen vor fahrtbeginn
58
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU32634Rückwärtsfahrsystem kontrollieren
WARNUNG
GWJ00031
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-
cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt. (Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 32.)
GJU32594Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
1Anschlag
1
UF2M72G0.book Page 58 Thursday, July 5, 2012 3:45 PM

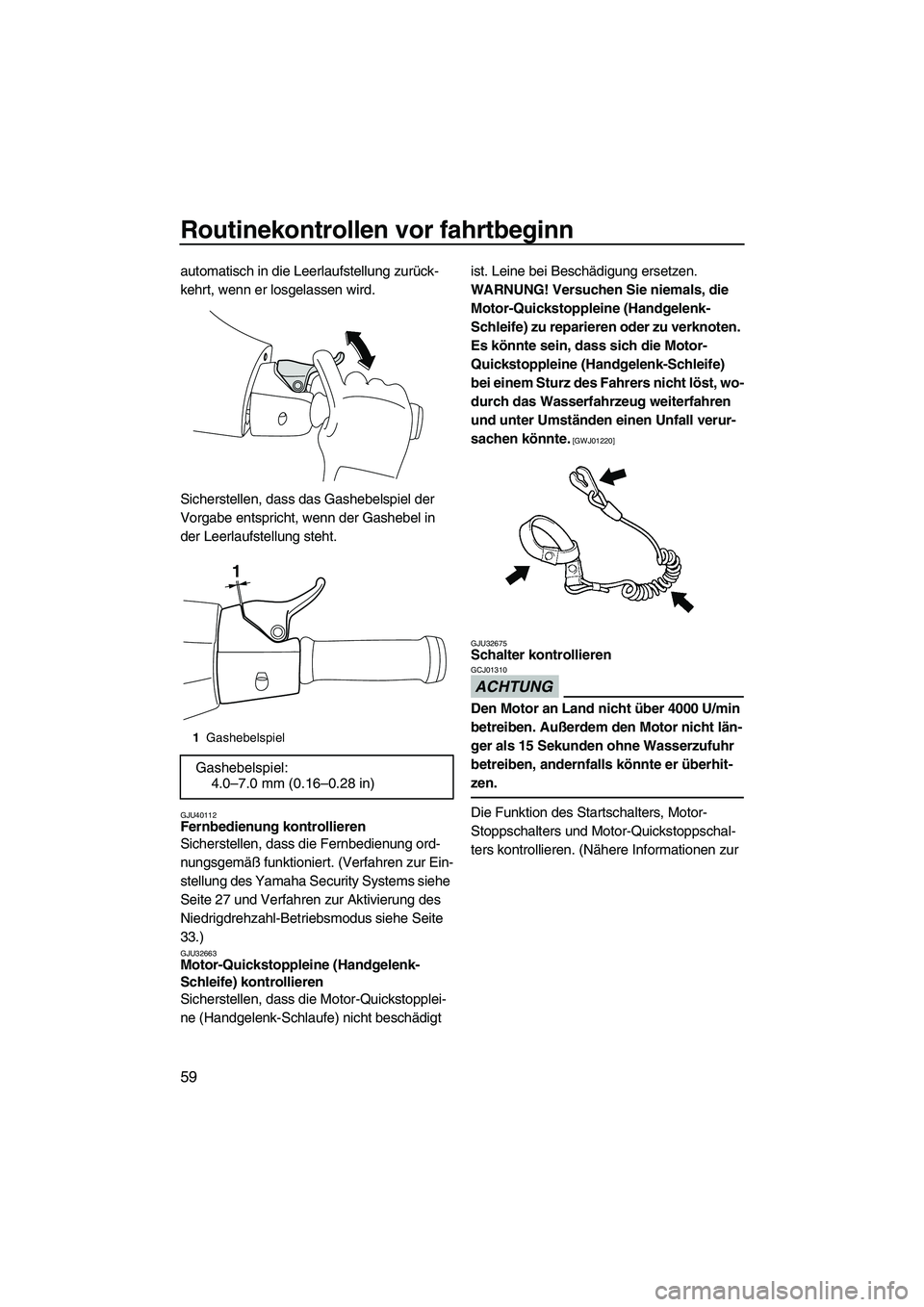

Routinekontrollen vor fahrtbeginn
59
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
Sicherstellen, dass das Gashebelspiel der
Vorgabe entspricht, wenn der Gashebel in
der Leerlaufstellung steht.
GJU40112Fernbedienung kontrollieren
Sicherstellen, dass die Fernbedienung ord-
nungsgemäß funktioniert. (Verfahren zur Ein-
stellung des Yamaha Security Systems siehe
Seite 27 und Verfahren zur Aktivierung des
Niedrigdrehzahl-Betriebsmodus siehe Seite
33.)
GJU32663Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01220]
GJU32675
Schalter kontrollieren
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur
1 Gashebelspiel
Gashebelspiel:
4.0–7.0 mm (0.16–0.28 in)
1
UF2M72G0.book Page 59 Thursday, July 5, 2012 3:45 PM

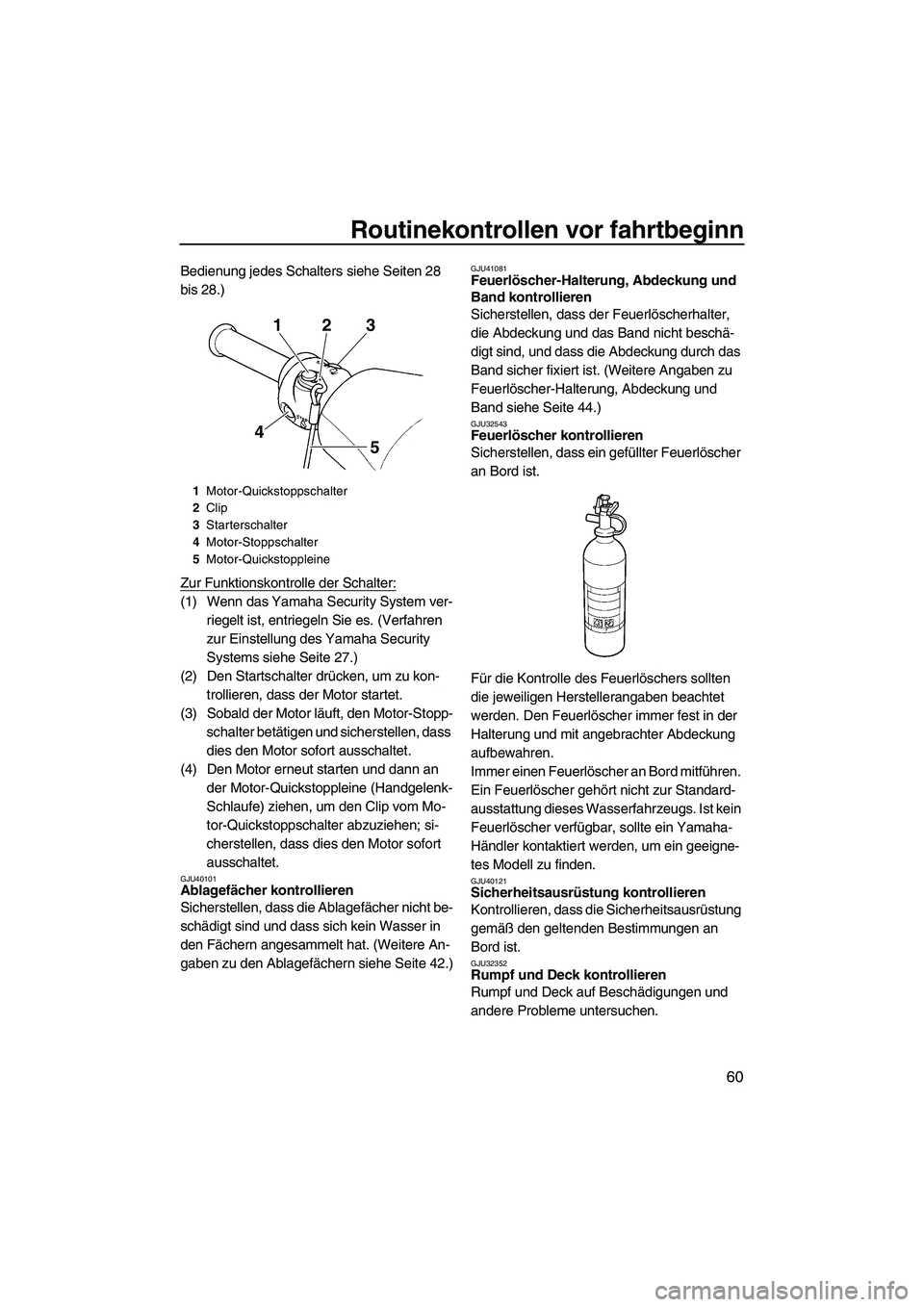

Routinekontrollen vor fahrtbeginn
60
Bedienung jedes Schalters siehe Seiten 28
bis 28.)
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 27.)
(2) Den Startschalter drücken, um zu kon- trollieren, dass der Motor startet.
(3) Sobald der Motor läuft, den Motor-Stopp- schalter betätigen und sicherstellen, dass
dies den Motor sofort ausschaltet.
(4) Den Motor erneut starten und dann an der Motor-Quickstoppleine (Handgelenk-
Schlaufe) ziehen, um den Clip vom Mo-
tor-Quickstoppschalter abzuziehen; si-
cherstellen, dass dies den Motor sofort
ausschaltet.
GJU40101Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht be-
schädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 42.)
GJU41081Feuerlöscher-Halterung, Abdeckung und
Band kontrollieren
Sicherstellen, dass der Feuerlöscherhalter,
die Abdeckung und das Band nicht beschä-
digt sind, und dass die Abdeckung durch das
Band sicher fixiert ist. (Weitere Angaben zu
Feuerlöscher-Halterung, Abdeckung und
Band siehe Seite 44.)
GJU32543Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer fest in der
Halterung und mit angebrachter Abdeckung
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40121Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32352Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
1Motor-Quickstoppschalter
2 Clip
3 Starterschalter
4 Motor-Stoppschalter
5 Motor-Quickstoppleine
123
4 5
UF2M72G0.book Page 60 Thursday, July 5, 2012 3:45 PM

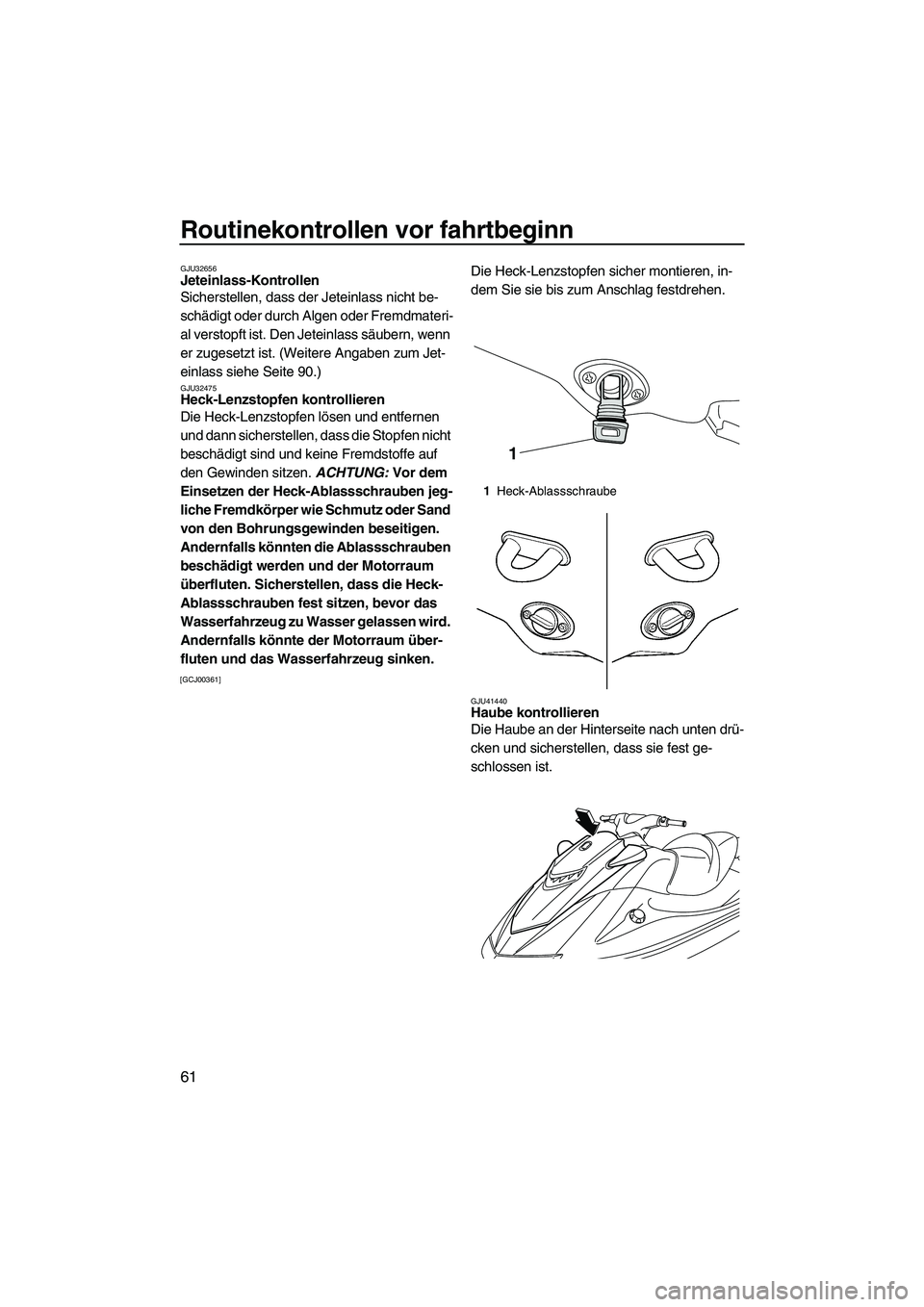

Routinekontrollen vor fahrtbeginn
61
GJU32656Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmateri-
al verstopft ist. Den Jeteinlass säubern, wenn
er zugesetzt ist. (Weitere Angaben zum Jet-
einlass siehe Seite 90.)
GJU32475Heck-Lenzstopfen kontrollieren
Die Heck-Lenzstopfen lösen und entfernen
und dann sicherstellen, dass die Stopfen nicht
beschädigt sind und keine Fremdstoffe auf
den Gewinden sitzen. ACHTUNG: Vor dem
Einsetzen der Heck-Ablassschrauben jeg-
liche Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseitigen.
Andernfalls könnten die Ablassschrauben
beschädigt werden und der Motorraum
überfluten. Sicherstellen, dass die Heck-
Ablassschrauben fest sitzen, bevor das
Wasserfahrzeug zu Wasser gelassen wird.
Andernfalls könnte der Motorraum über-
fluten und das Wasserfahrzeug sinken.

[GCJ00361]
Die Heck-Lenzstopfen sicher montieren, in-
dem Sie sie bis zum Anschlag festdrehen.
GJU41440Haube kontrollieren
Die Haube an der Hinterseite nach unten drü-
cken und sicherstellen, dass sie fest ge-
schlossen ist.
1 Heck-Ablassschraube
1
UF2M72G0.book Page 61 Thursday, July 5, 2012 3:45 PM

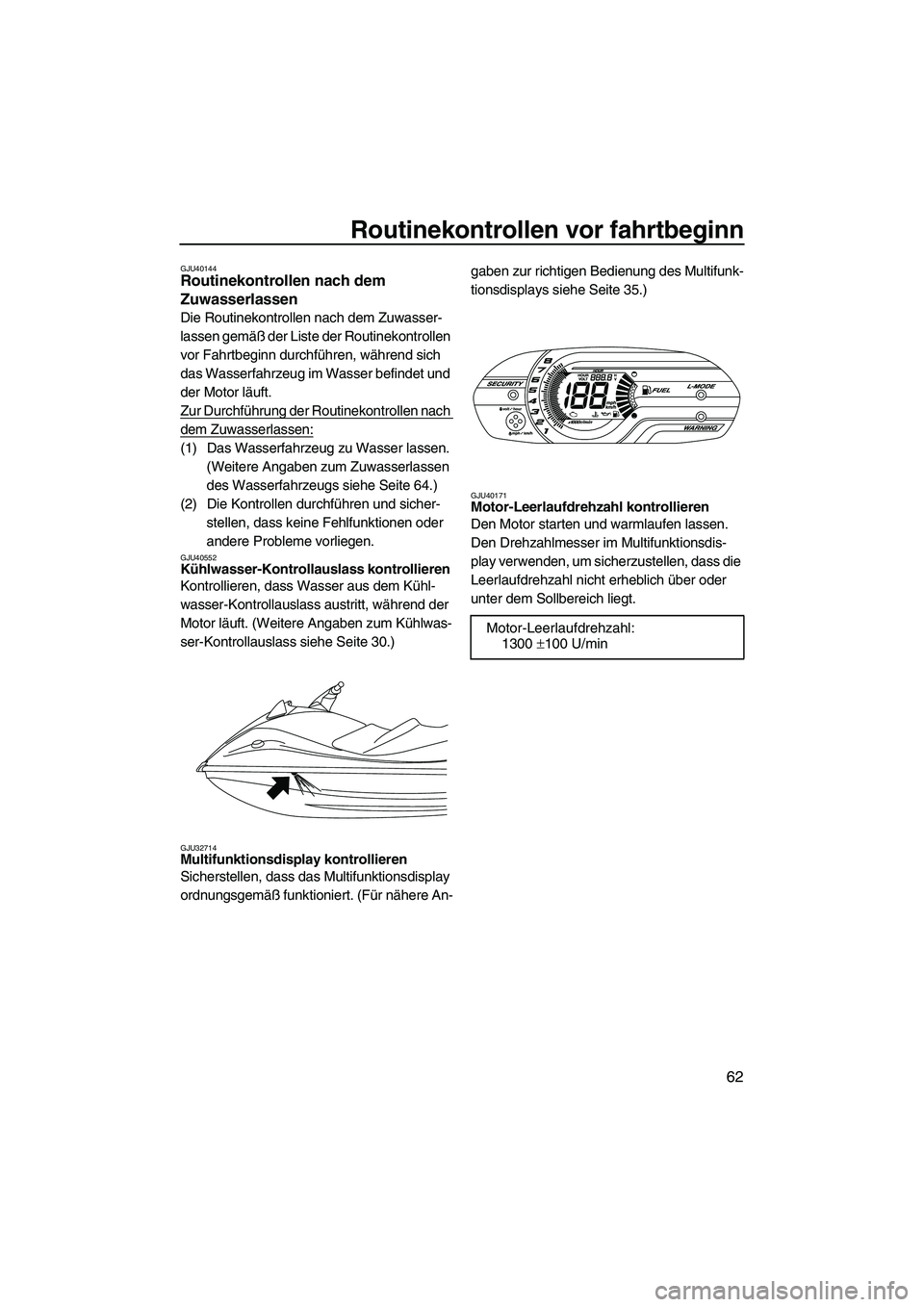

Routinekontrollen vor fahrtbeginn
62
GJU40144Routinekontrollen nach dem
Zuwasserlassen
Die Routinekontrollen nach dem Zuwasser-
lassen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, während sich
das Wasserfahrzeug im Wasser befindet und
der Motor läuft.
Zur Durchführung der Routinekontrollen nach
dem Zuwasserlassen:
(1) Das Wasserfahrzeug zu Wasser lassen. (Weitere Angaben zum Zuwasserlassen
des Wasserfahrzeugs siehe Seite 64.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
GJU40552Kühlwasser-Kontrollauslass kontrollieren
Kontrollieren, dass Wasser aus dem Kühl-
wasser-Kontrollauslass austritt, während der
Motor läuft. (Weitere Angaben zum Kühlwas-
ser-Kontrollauslass siehe Seite 30.)
GJU32714Multifunktionsdisplay kontrollieren
Sicherstellen, dass das Multifunktionsdisplay
ordnungsgemäß funktioniert. (Für nähere An- gaben zur richtigen Bedienung des Multifunk-
tionsdisplays siehe Seite 35.)
GJU40171Motor-Leerlaufdrehzahl kontrollieren
Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Multifunktionsdis-
play verwenden, um sicherzustellen, dass die
Leerlaufdrehzahl nicht erheblich über oder
unter dem Sollbereich liegt.
Motor-Leerlaufdrehzahl:
1300 ±100 U/min
UF2M72G0.book Page 62 Thursday, July 5, 2012 3:45 PM

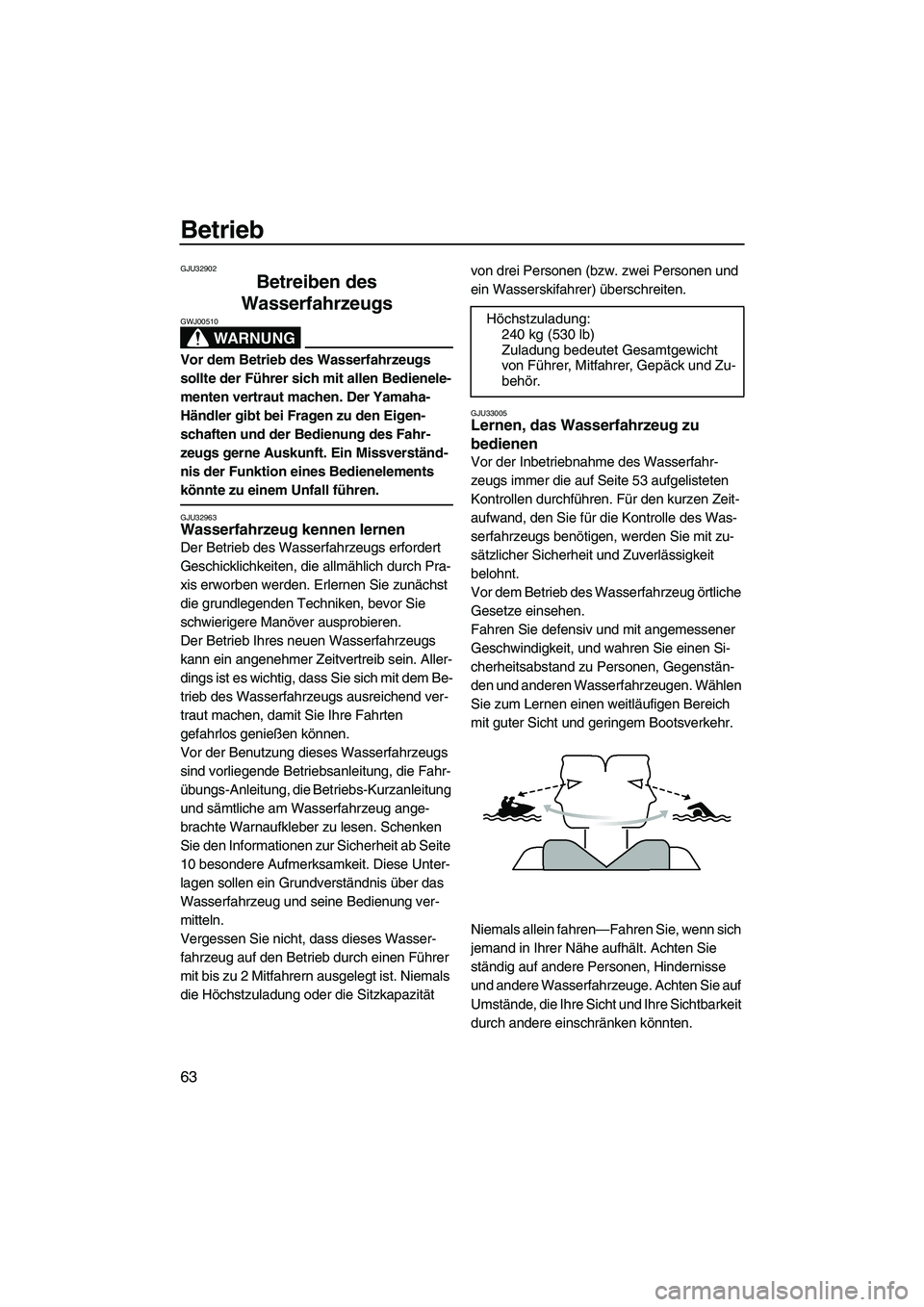

Betrieb
63
GJU32902
Betreiben des
Wasserfahrzeugs
WARNUNG
GWJ00510
Vor dem Betrieb des Wasserfahrzeugs
sollte der Führer sich mit allen Bedienele-
menten vertraut machen. Der Yamaha-
Händler gibt bei Fragen zu den Eigen-
schaften und der Bedienung des Fahr-
zeugs gerne Auskunft. Ein Missverständ-
nis der Funktion eines Bedienelements
könnte zu einem Unfall führen.
GJU32963Wasserfahrzeug kennen lernen
Der Betrieb des Wasserfahrzeugs erfordert
Geschicklichkeiten, die allmählich durch Pra-
xis erworben werden. Erlernen Sie zunächst
die grundlegenden Techniken, bevor Sie
schwierigere Manöver ausprobieren.
Der Betrieb Ihres neuen Wasserfahrzeugs
kann ein angenehmer Zeitvertreib sein. Aller-
dings ist es wichtig, dass Sie sich mit dem Be-
trieb des Wasserfahrzeugs ausreichend ver-
traut machen, damit Sie Ihre Fahrten
gefahrlos genießen können.
Vor der Benutzung dieses Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die Fahr-
übungs-Anleitung, die Betriebs-Kurzanleitung
und sämtliche am Wasserfahrzeug ange-
brachte Warnaufkleber zu lesen. Schenken
Sie den Informationen zur Sicherheit ab Seite
10 besondere Aufmerksamkeit. Diese Unter-
lagen sollen ein Grundverständnis über das
Wasserfahrzeug und seine Bedienung ver-
mitteln.
Vergessen Sie nicht, dass dieses Wasser-
fahrzeug auf den Betrieb durch einen Führer
mit bis zu 2 Mitfahrern ausgelegt ist. Niemals
die Höchstzuladung oder die Sitzkapazität von drei Personen (bzw. zwei Personen und
ein Wasserskifahrer) überschreiten.
GJU33005Lernen, das Wasserfahrzeug zu
bedienen
Vor der Inbetriebnahme des Wasserfahr-
zeugs immer die auf Seite 53 aufgelisteten
Kontrollen durchführen. Für den kurzen Zeit-
aufwand, den Sie für die Kontrolle des Was-
serfahrzeugs benötigen, werden Sie mit zu-
sätzlicher Sicherheit und Zuverlässigkeit
belohnt.
Vor dem Betrieb des Wasserfahrzeug örtliche
Gesetze einsehen.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegenstän-
den und anderen Wasserfahrzeugen. Wählen
Sie zum Lernen einen weitläufigen Bereich
mit guter Sicht und geringem Bootsverkehr.
Niemals allein fahren—Fahren Sie, wenn sich
jemand in Ihrer Nähe aufhält. Achten Sie
ständig auf andere Personen, Hindernisse
und andere Wasserfahrzeuge. Achten Sie auf
Umstände, die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten.
Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und Zu-
behör.
UF2M72G0.book Page 63 Thursday, July 5, 2012 3:45 PM
