YAMAHA VXR 2013 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2013, Model line: VXR, Model: YAMAHA VXR 2013Pages: 106, tamaño PDF: 4 MB
Page 41 of 106
Utilización de la moto de agua
34

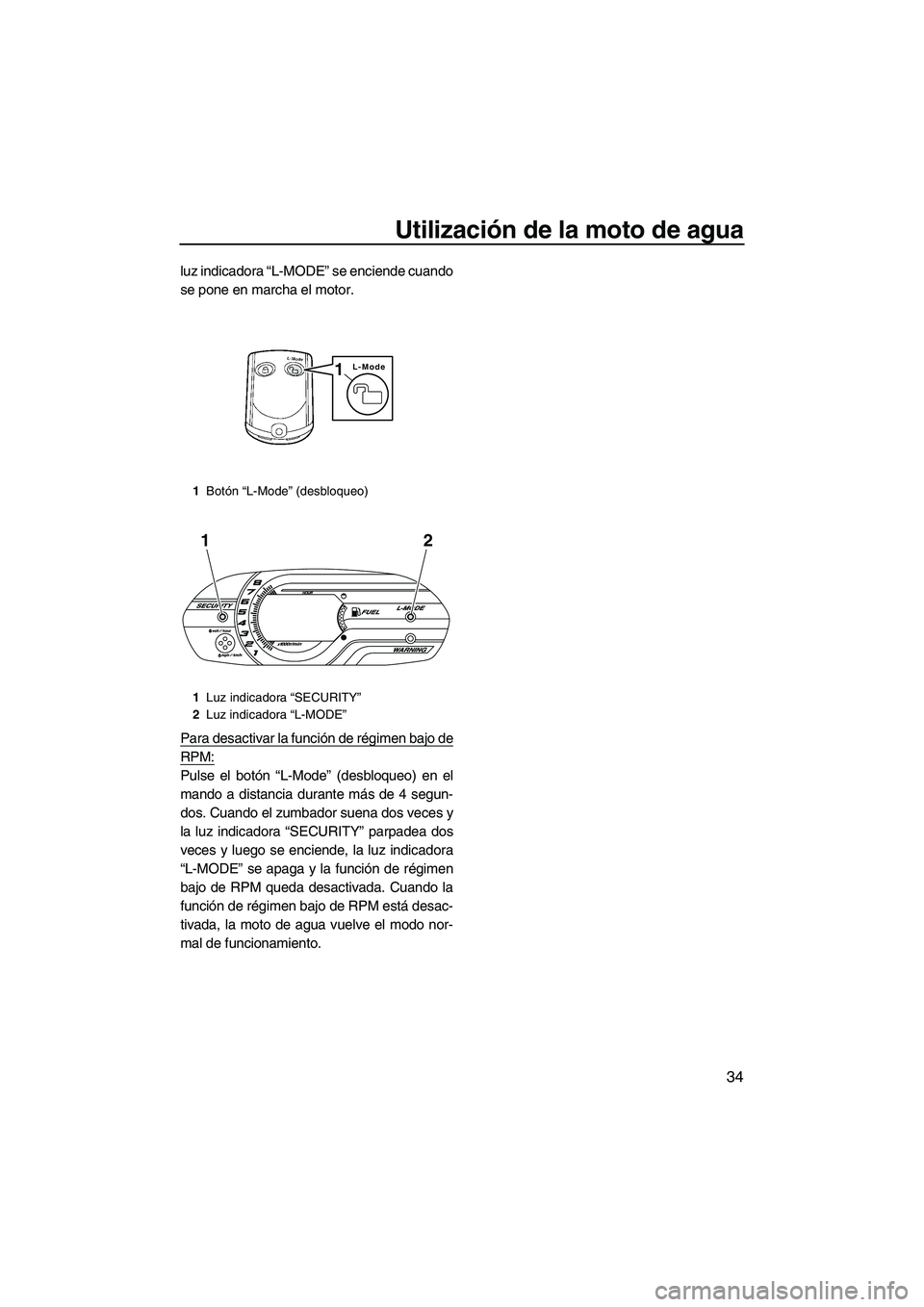

luz indicadora “L-MODE” se enciende cuando
se pone en marcha el motor.
Para desactivar la función de régimen bajo de
RPM:
Pulse el botón “L-Mode” (desbloqueo) en el
mando a distancia durante más de 4 segun-
dos. Cuando el zumbador suena dos veces y
la luz indicadora “SECURITY” parpadea dos
veces y luego se enciende, la luz indicadora
“L-MODE” se apaga y la función de régimen
bajo de RPM queda desactivada. Cuando la
función de régimen bajo de RPM está desac-
tivada, la moto de agua vuelve el modo nor-
mal de funcionamiento.
1Botón “L-Mode” (desbloqueo)
1 Luz indicadora “SECURITY”
2 Luz indicadora “L-MODE”
L-Mode1
12
UF2M72S0.book Page 34 Thursday, July 5, 2012 5:19 PM
Page 42 of 106
Funcionamiento de los instrumentos
35
SJU41850

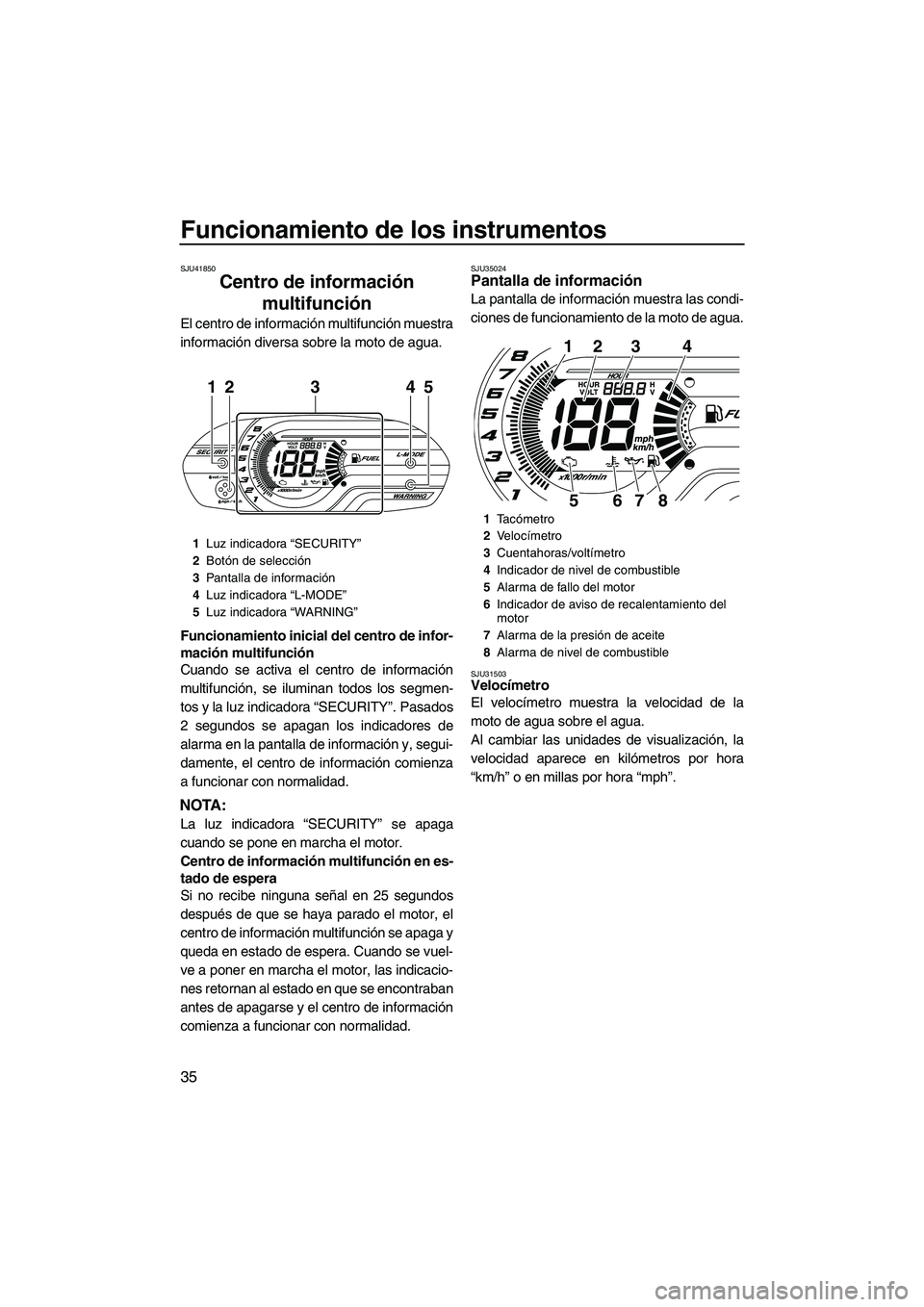

Centro de información multifunción
El centro de información multifunción muestra
información diversa sobre la moto de agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando se activa el centro de información
multifunción, se iluminan todos los segmen-
tos y la luz indicadora “SECURITY”. Pasados
2 segundos se apagan los indicadores de
alarma en la pantalla de información y, segui-
damente, el centro de información comienza
a funcionar con normalidad.
NOTA:
La luz indicadora “SECURITY” se apaga
cuando se pone en marcha el motor.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal en 25 segundos
después de que se haya parado el motor, el
centro de información multifunción se apaga y
queda en estado de espera. Cuando se vuel-
ve a poner en marcha el motor, las indicacio-
nes retornan al estado en que se encontraban
antes de apagarse y el centro de información
comienza a funcionar con normalidad.
SJU35024Pantalla de información
La pantalla de información muestra las condi-
ciones de funcionamiento de la moto de agua.
SJU31503Velocímetro
El velocímetro muestra la velocidad de la
moto de agua sobre el agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
“km/h” o en millas por hora “mph”.
1Luz indicadora “SECURITY”
2 Botón de selección
3 Pantalla de información
4 Luz indicadora “L-MODE”
5 Luz indicadora “WARNING”
21345
1Ta c ó m e t r o
2 Velocímetro
3 Cuentahoras/voltímetro
4 Indicador de nivel de combustible
5 Alarma de fallo del motor
6 Indicador de aviso de recalentamiento del
motor
7 Alarma de la presión de aceite
8 Alarma de nivel de combustible
1234
8765
UF2M72S0.book Page 35 Thursday, July 5, 2012 5:19 PM

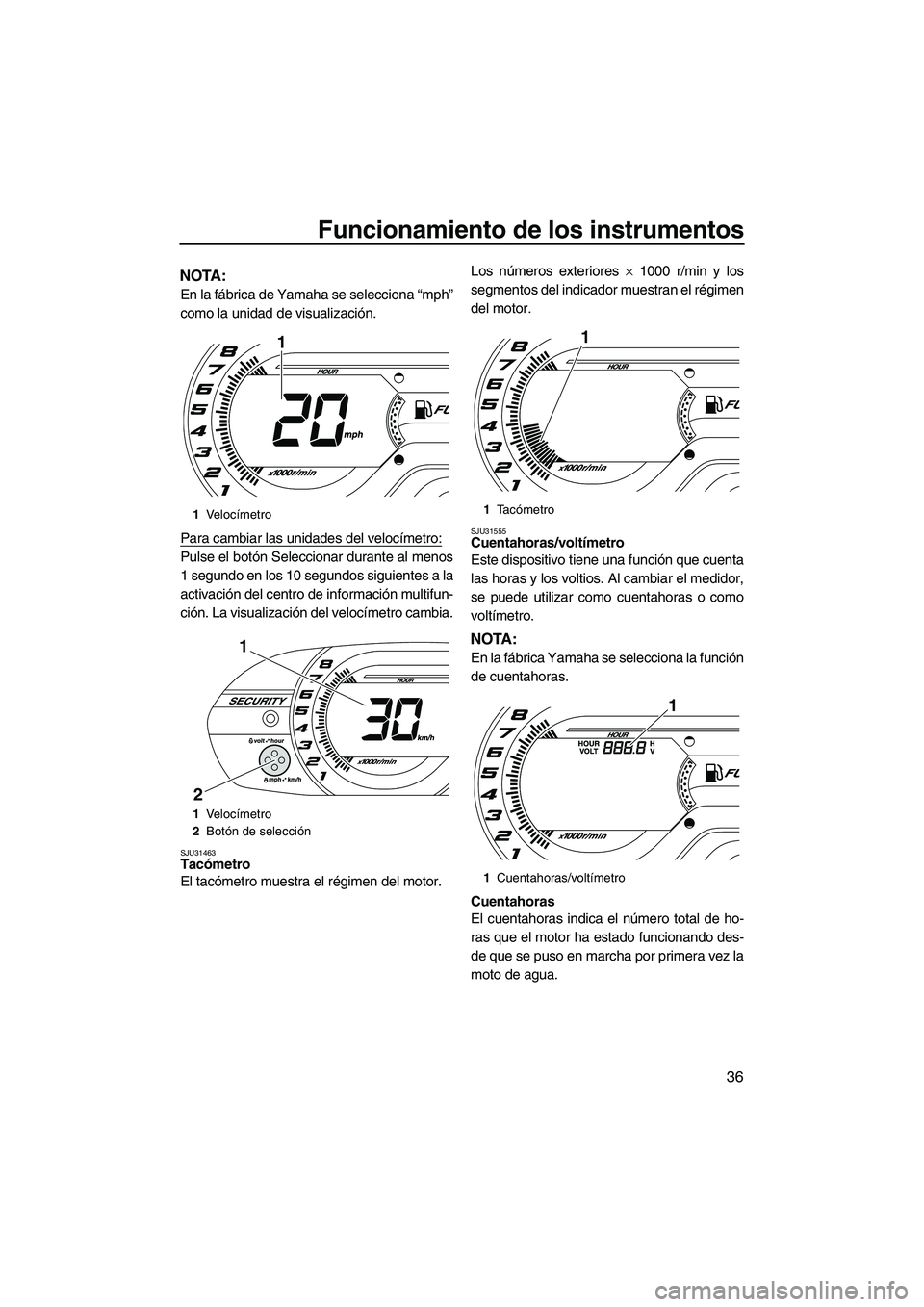

Page 43 of 106
Funcionamiento de los instrumentos
36
NOTA:
En la fábrica de Yamaha se selecciona “mph”
como la unidad de visualización.
Para cambiar las unidades del velocímetro:
Pulse el botón Seleccionar durante al menos
1 segundo en los 10 segundos siguientes a la
activación del centro de información multifun-
ción. La visualización del velocímetro cambia.
SJU31463Tacómetro
El tacómetro muestra el régimen del motor.Los números exteriores
× 1000 r/min y los
segmentos del indicador muestran el régimen
del motor.
SJU31555Cuentahoras/voltímetro
Este dispositivo tiene una función que cuenta
las horas y los voltios. Al cambiar el medidor,
se puede utilizar como cuentahoras o como
voltímetro.
NOTA:
En la fábrica Yamaha se selecciona la función
de cuentahoras.
Cuentahoras
El cuentahoras indica el número total de ho-
ras que el motor ha estado funcionando des-
de que se puso en marcha por primera vez la
moto de agua.
1 Velocímetro
1 Velocímetro
2 Botón de selección
1
1
2
1Ta c ó m e t r o
1 Cuentahoras/voltímetro
1
1
UF2M72S0.book Page 36 Thursday, July 5, 2012 5:19 PM
Page 44 of 106
Funcionamiento de los instrumentos
37
NOTA:

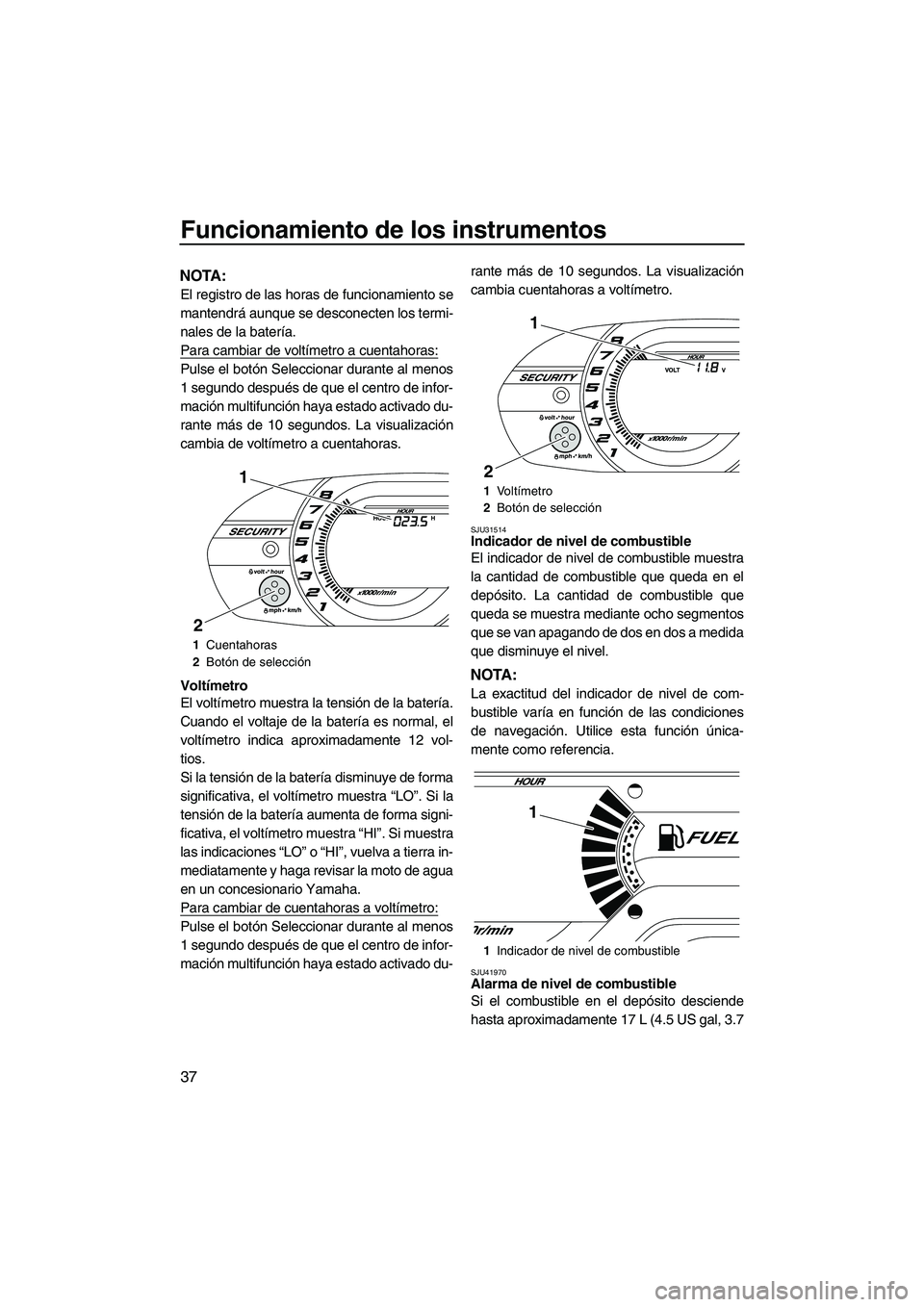

El registro de las horas de funcionamiento se
mantendrá aunque se desconecten los termi-
nales de la batería.
Para cambiar de voltímetro a cuentahoras:
Pulse el botón Seleccionar durante al menos
1 segundo después de que el centro de infor-
mación multifunción haya estado activado du-
rante más de 10 segundos. La visualización
cambia de voltímetro a cuentahoras.
Voltímetro
El voltímetro muestra la tensión de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 vol-
tios.
Si la tensión de la batería disminuye de forma
significativa, el voltímetro muestra “LO”. Si la
tensión de la batería aumenta de forma signi-
ficativa, el voltímetro muestra “HI”. Si muestra
las indicaciones “LO” o “HI”, vuelva a tierra in-
mediatamente y haga revisar la moto de agua
en un concesionario Yamaha.
Para cambiar de cuentahoras a voltímetro:
Pulse el botón Seleccionar durante al menos
1 segundo después de que el centro de infor-
mación multifunción haya estado activado du-rante más de 10 segundos. La visualización
cambia cuentahoras a voltímetro.
SJU31514Indicador de nivel de combustible
El indicador de nivel de combustible muestra
la cantidad de combustible que queda en el
depósito. La cantidad de combustible que
queda se muestra mediante ocho segmentos
que se van apagando de dos en dos a medida
que disminuye el nivel.
NOTA:
La exactitud del indicador de nivel de com-
bustible varía en función de las condiciones
de navegación. Utilice esta función única-
mente como referencia.
SJU41970Alarma de nivel de combustible
Si el combustible en el depósito desciende
hasta aproximadamente 17 L (4.5 US gal, 3.7
1
Cuentahoras
2 Botón de selección
1
2
1Vo l t í m e t r o
2 Botón de selección
1 Indicador de nivel de combustible
1
2
1
UF2M72S0.book Page 37 Thursday, July 5, 2012 5:19 PM
Page 45 of 106
Funcionamiento de los instrumentos
38

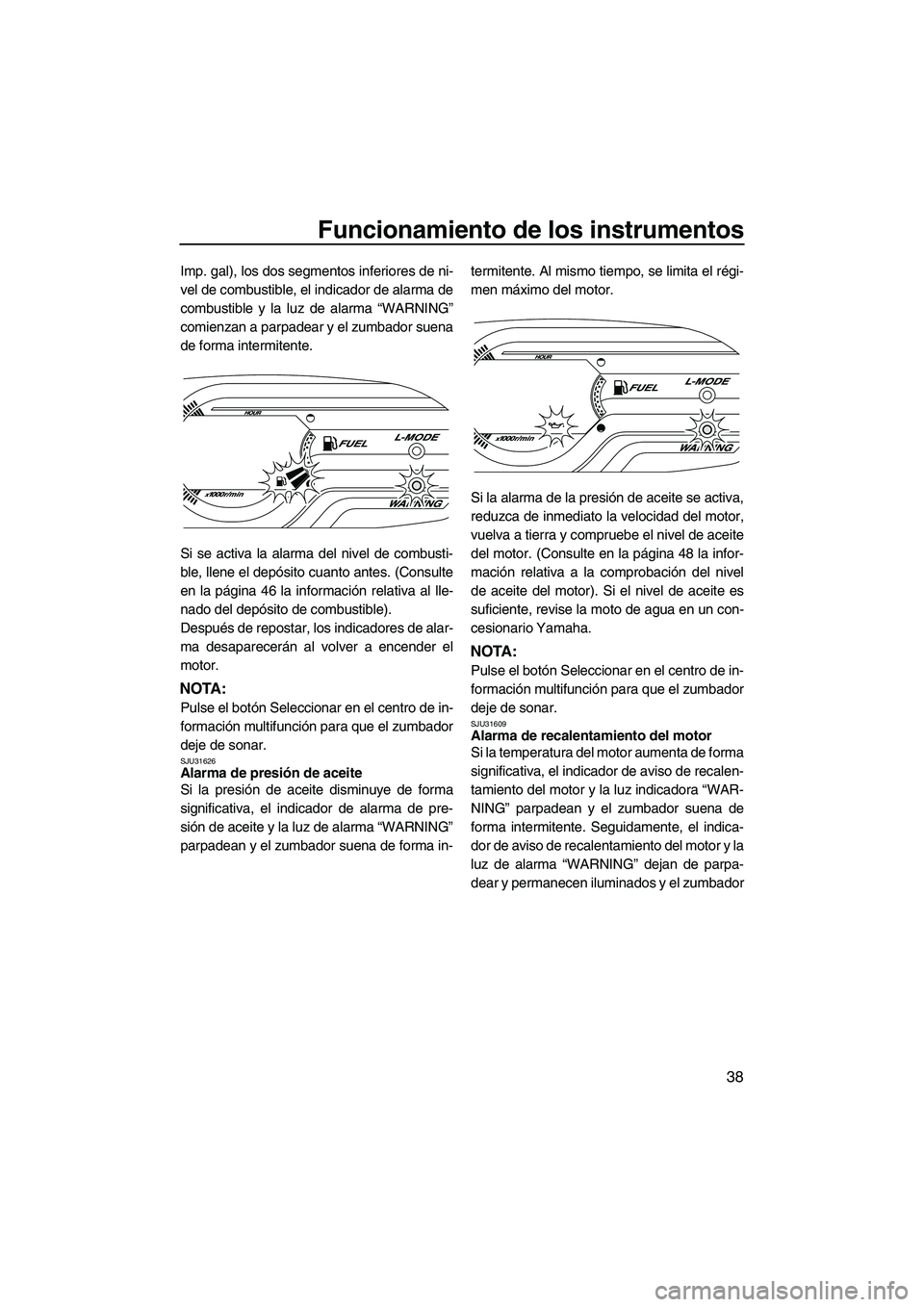

Imp. gal), los dos segmentos inferiores de ni-
vel de combustible, el indicador de alarma de
combustible y la luz de alarma “WARNING”
comienzan a parpadear y el zumbador suena
de forma intermitente.
Si se activa la alarma del nivel de combusti-
ble, llene el depósito cuanto antes. (Consulte
en la página 46 la información relativa al lle-
nado del depósito de combustible).
Después de repostar, los indicadores de alar-
ma desaparecerán al volver a encender el
motor.
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
SJU31626Alarma de presión de aceite
Si la presión de aceite disminuye de forma
significativa, el indicador de alarma de pre-
sión de aceite y la luz de alarma “WARNING”
parpadean y el zumbador suena de forma in-termitente. Al mismo tiempo, se limita el régi-
men máximo del motor.
Si la alarma de la presión de aceite se activa,
reduzca de inmediato la velocidad del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 48 la infor-
mación relativa a la comprobación del nivel
de aceite del motor). Si el nivel de aceite es
suficiente, revise la moto de agua en un con-
cesionario Yamaha.
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
SJU31609Alarma de recalentamiento del motor
Si la temperatura del motor aumenta de forma
significativa, el indicador de aviso de recalen-
tamiento del motor y la luz indicadora “WAR-
NING” parpadean y el zumbador suena de
forma intermitente. Seguidamente, el indica-
dor de aviso de recalentamiento del motor y la
luz de alarma “WARNING” dejan de parpa-
dear y permanecen iluminados y el zumbador
UF2M72S0.book Page 38 Thursday, July 5, 2012 5:19 PM
Page 46 of 106
Funcionamiento de los instrumentos
39
suena de forma continua. Al mismo tiempo,
se limita el régimen máximo del motor.
Si se activa la alarma de recalentamiento, re-
duzca inmediatamente el régimen del motor,
vuelva a tierra y compruebe si sale agua por
el testigo de la refrigeración cuando el motor
está en marcha. Si no sale agua, pare el mo-
tor y compruebe si la toma de admisión del
chorro está obstruida. (Consulte en la página
90 la información relativa a la toma de admi-
sión del chorro). PRECAUCIÓN: Si no con-
sigue identificar y corregir la causa del
recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velo-
cidades altas el motor puede sufrir averías
graves.
[SCJ00041]
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
SJU31634Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, el indicador de alarma de avería
del motor y la luz de alarma “WARNING” par-
padean y el zumbador suena de forma inter-
mitente.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
NOTA:
Pulse el botón Seleccionar en el centro de in-
formación multifunción para que el zumbador
deje de sonar.
UF2M72S0.book Page 39 Thursday, July 5, 2012 5:19 PM
Page 47 of 106
Funcionamiento de equipos
40
SJU40333

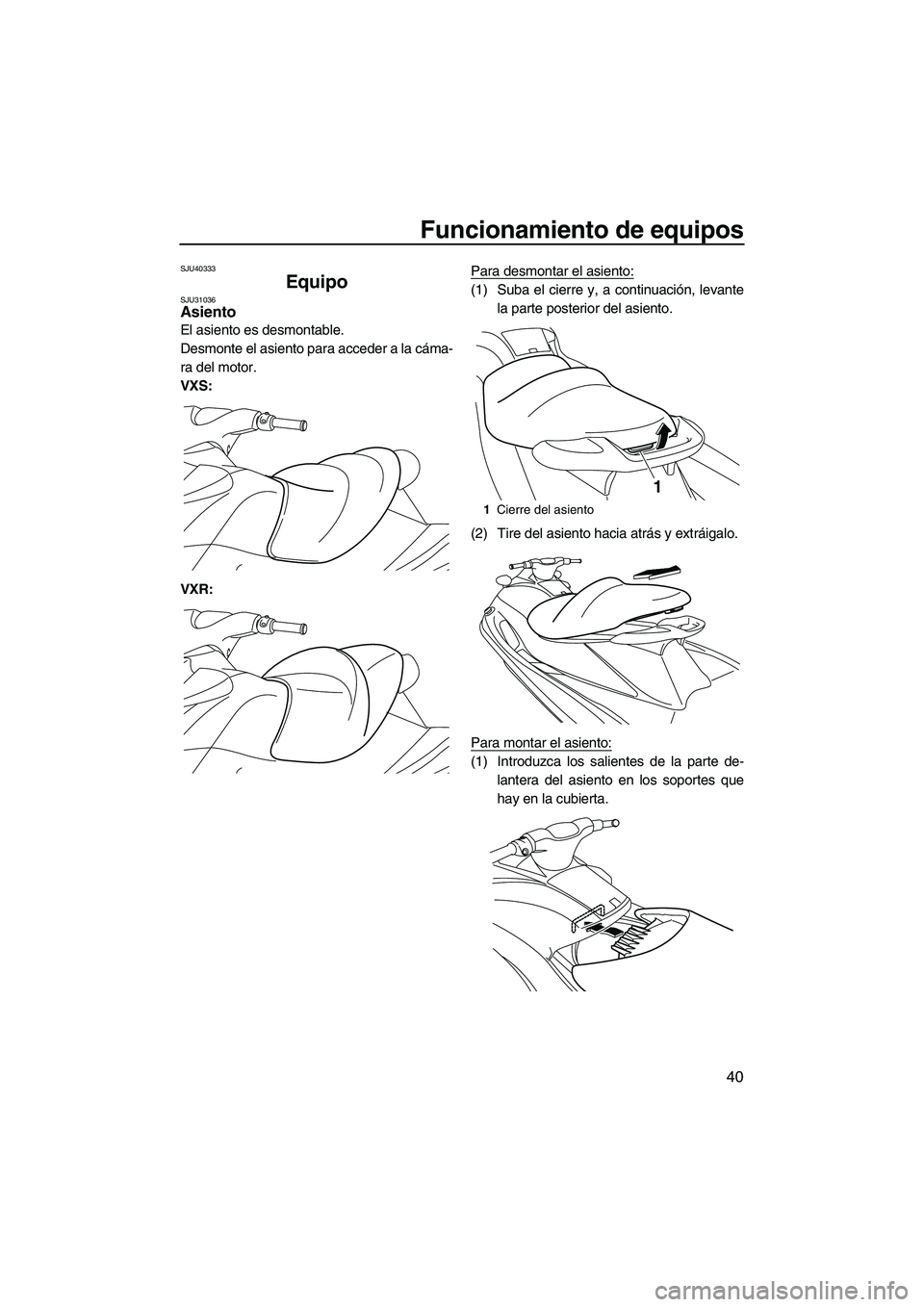

Equipo SJU31036Asiento
El asiento es desmontable.
Desmonte el asiento para acceder a la cáma-
ra del motor.
VXS:
VXR:Para desmontar el asiento:
(1) Suba el cierre y, a continuación, levante
la parte posterior del asiento.
(2) Tire del asiento hacia atrás y extráigalo.
Para montar el asiento:
(1) Introduzca los salientes de la parte de- lantera del asiento en los soportes que
hay en la cubierta.
1Cierre del asiento
1
UF2M72S0.book Page 40 Thursday, July 5, 2012 5:19 PM
Page 48 of 106
Funcionamiento de equipos
41

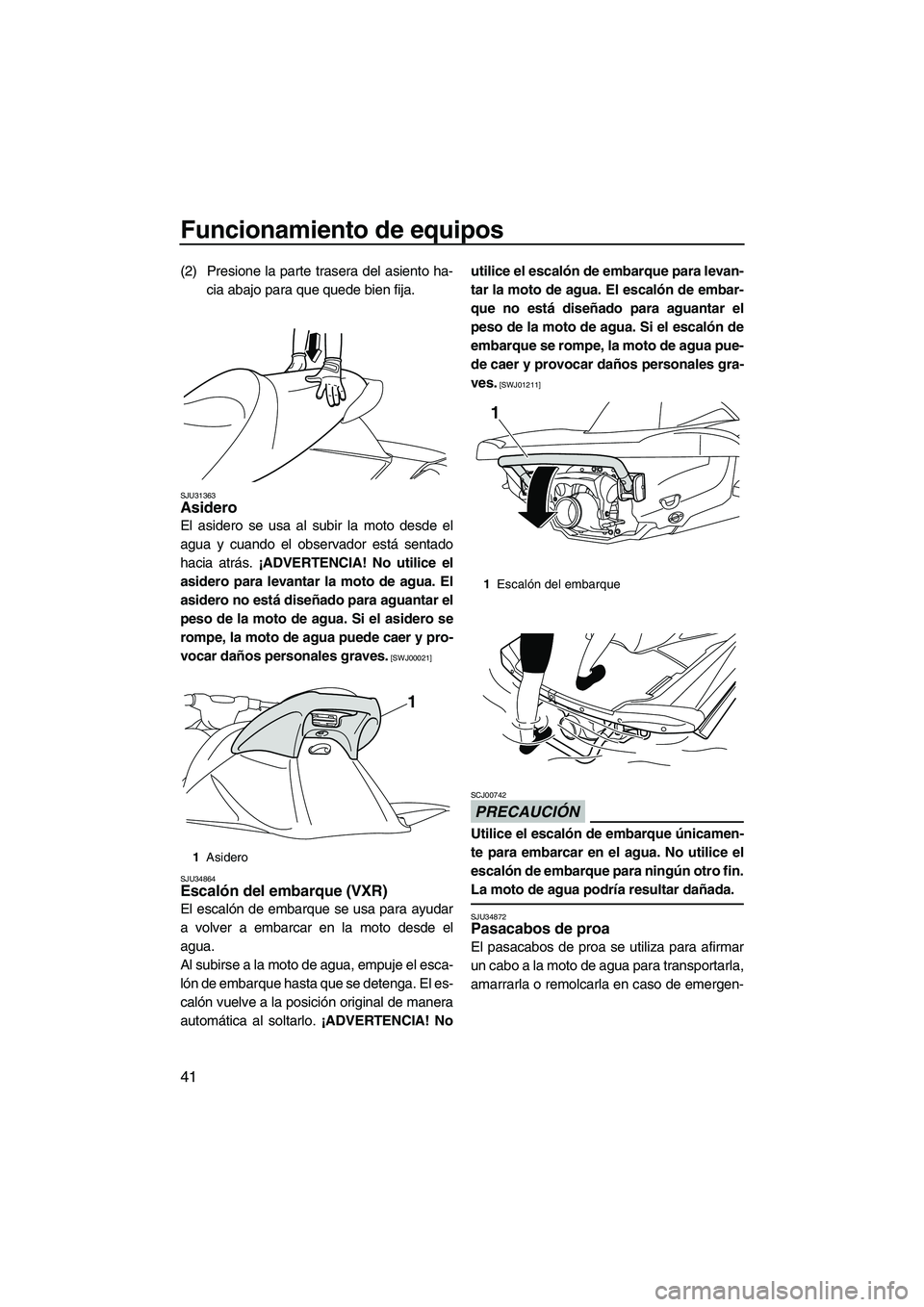

(2) Presione la parte trasera del asiento ha-cia abajo para que quede bien fija.
SJU31363Asidero
El asidero se usa al subir la moto desde el
agua y cuando el observador está sentado
hacia atrás. ¡ADVERTENCIA! No utilice el
asidero para levantar la moto de agua. El
asidero no está diseñado para aguantar el
peso de la moto de agua. Si el asidero se
rompe, la moto de agua puede caer y pro-
vocar daños personales graves.
[SWJ00021]
SJU34864
Escalón del embarque (VXR)
El escalón de embarque se usa para ayudar
a volver a embarcar en la moto desde el
agua.
Al subirse a la moto de agua, empuje el esca-
lón de embarque hasta que se detenga. El es-
calón vuelve a la posición original de manera
automática al soltarlo. ¡ADVERTENCIA! No utilice el escalón de embarque para levan-
tar la moto de agua. El escalón de embar-
que no está diseñado para aguantar el
peso de la moto de agua. Si el escalón de
embarque se rompe, la moto de agua pue-
de caer y provocar daños personales gra-
ves.
[SWJ01211]
PRECAUCIÓN
SCJ00742
Utilice el escalón de embarque únicamen-
te para embarcar en el agua. No utilice el
escalón de embarque para ningún otro fin.
La moto de agua podría resultar dañada.

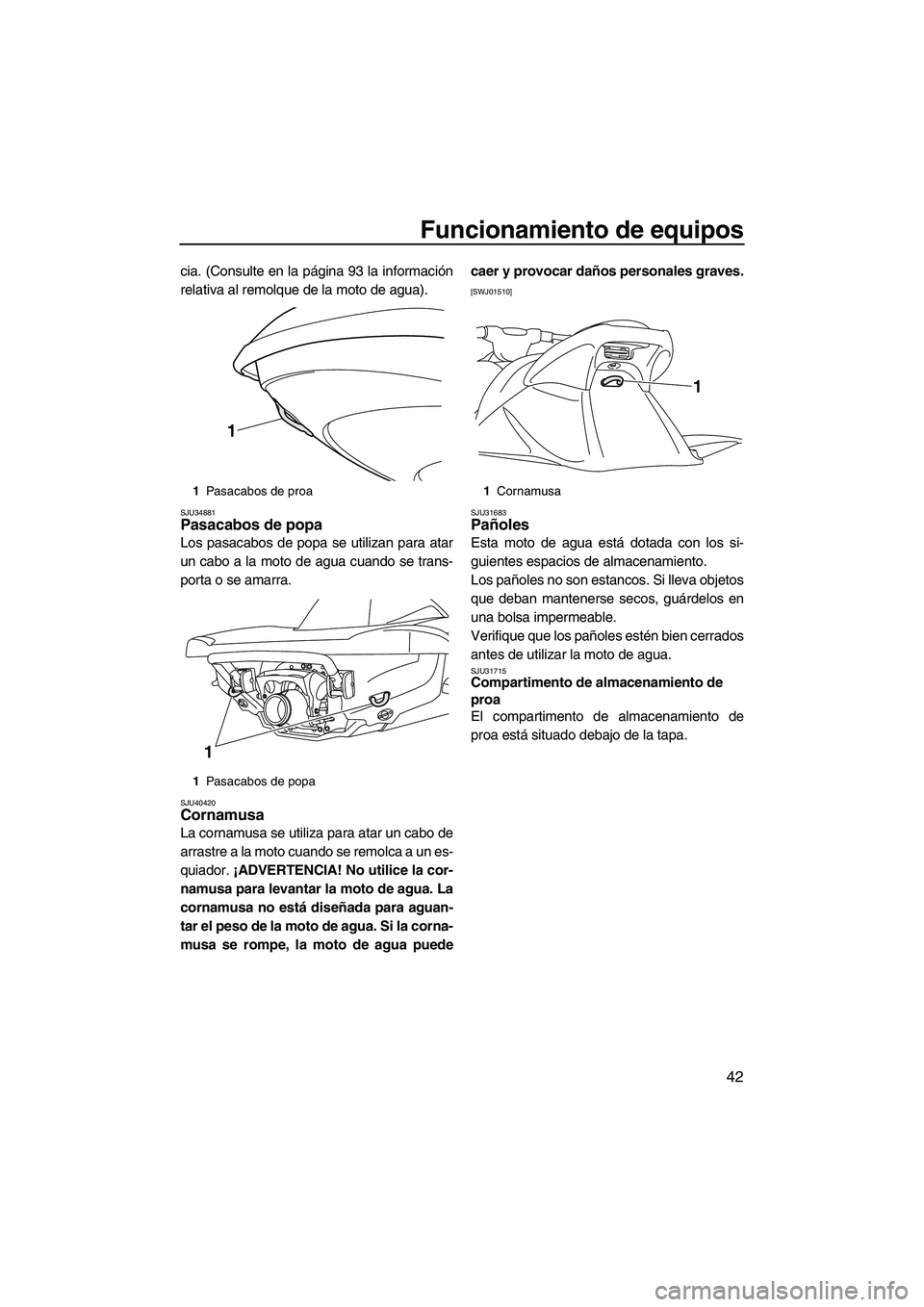

SJU34872Pasacabos de proa
El pasacabos de proa se utiliza para afirmar
un cabo a la moto de agua para transportarla,
amarrarla o remolcarla en caso de emergen-
1
Asidero
1
1Escalón del embarque
1
UF2M72S0.book Page 41 Thursday, July 5, 2012 5:19 PM
Page 49 of 106
Funcionamiento de equipos
42
cia. (Consulte en la página 93 la información
relativa al remolque de la moto de agua).
SJU34881Pasacabos de popa
Los pasacabos de popa se utilizan para atar
un cabo a la moto de agua cuando se trans-
porta o se amarra.
SJU40420Cornamusa
La cornamusa se utiliza para atar un cabo de
arrastre a la moto cuando se remolca a un es-
quiador. ¡ADVERTENCIA! No utilice la cor-
namusa para levantar la moto de agua. La
cornamusa no está diseñada para aguan-
tar el peso de la moto de agua. Si la corna-
musa se rompe, la moto de agua puede caer y provocar daños personales graves.
[SWJ01510]
SJU31683
Pañoles
Esta moto de agua está dotada con los si-
guientes espacios de almacenamiento.
Los pañoles no son estancos. Si lleva objetos
que deban mantenerse secos, guárdelos en
una bolsa impermeable.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU31715Compartimento de almacenamiento de
proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
1
Pasacabos de proa
1 Pasacabos de popa
1
1
1Cornamusa
1
UF2M72S0.book Page 42 Thursday, July 5, 2012 5:19 PM
Page 50 of 106

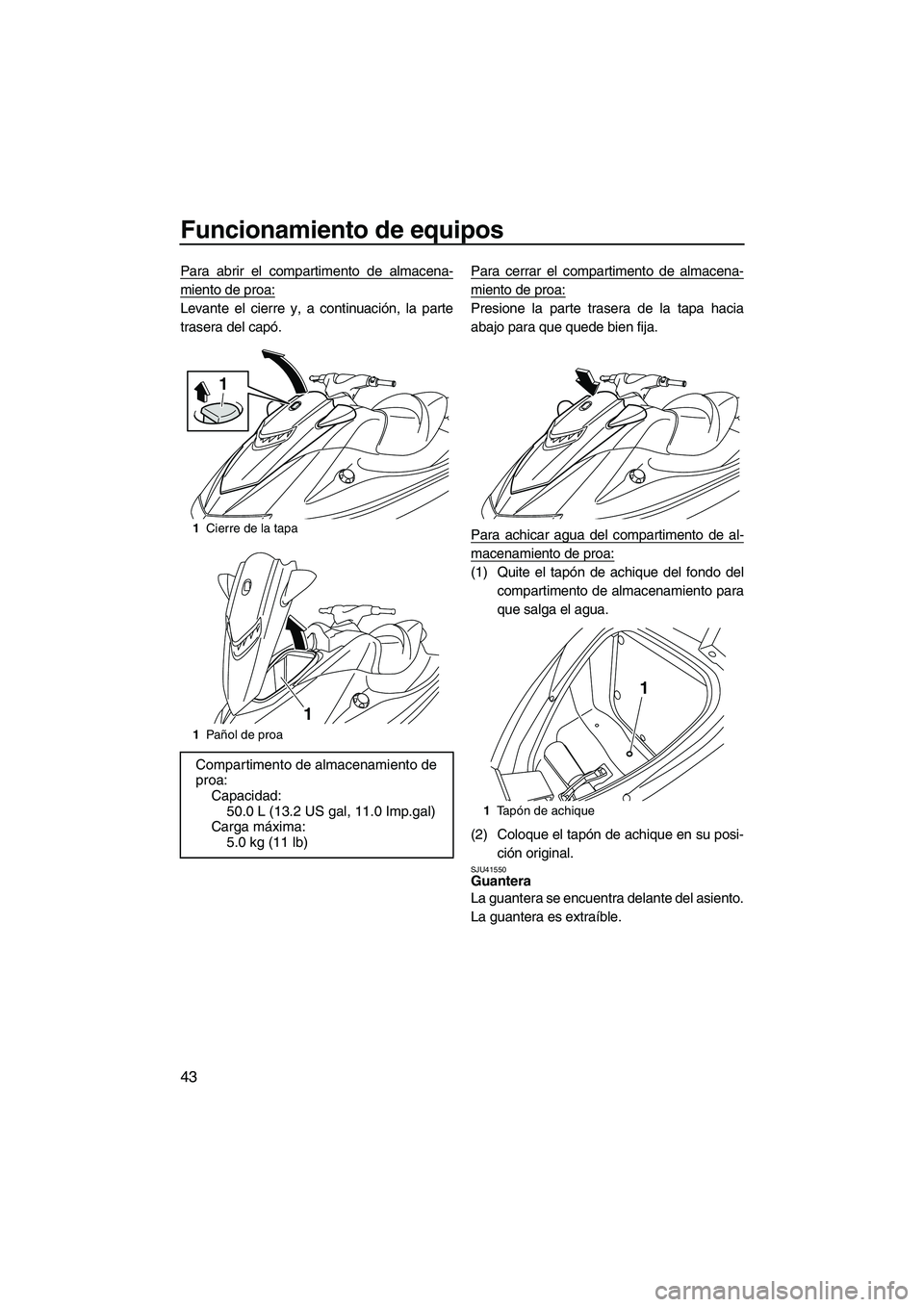

Funcionamiento de equipos
43
Para abrir el compartimento de almacena-
miento de proa:
Levante el cierre y, a continuación, la parte
trasera del capó.Para cerrar el compartimento de almacena-
miento de proa:
Presione la parte trasera de la tapa hacia
abajo para que quede bien fija.
Para achicar agua del compartimento de al-
macenamiento de proa:
(1) Quite el tapón de achique del fondo del
compartimento de almacenamiento para
que salga el agua.
(2) Coloque el tapón de achique en su posi- ción original.
SJU41550Guantera
La guantera se encuentra delante del asiento.
La guantera es extraíble.
1Cierre de la tapa
1 Pañol de proa
Compartimento de almacenamiento de
proa:
Capacidad:
50.0 L (13.2 US gal, 11.0 Imp.gal)
Carga máxima: 5.0 kg (11 lb)
1
1
1Tapón de achique
1
UF2M72S0.book Page 43 Thursday, July 5, 2012 5:19 PM
