Page 24 of 106

Informations de sécurité
17
peut entraîner de graves blessures ou la
mort.
●Coupez le moteur et enlevez l’agrafe du
coupe-circuit du moteur avant d’enlever les
débris ou les algues qui peuvent s’être ac-
cumulés autour de l’entrée de la tuyère.
FJU30954
Ski nautique
Vous pouvez utiliser ce scooter pour le ski
nautique s’il dispose de suffisamment de pla-
ces assises pour accueillir le pilote, un obser-
vateur assis vers l’arrière et le skieur lorsqu’il
ne skie pas.
Le scooter doit également être équipé d’un ta-
quet spécial pour la fixation du câble de re-
morquage du skieur ; n’attachez jamais ce câ-
ble à un autre endroit.
Il incombe au pilote du scooter nautique de
veiller à la sécurité du skieur et des autres
personnes. Prenez connaissance des lois et
réglementations locales en matière de ski
nautique applicables aux eaux dans lesquel-
les vous allez naviguer et respectez-les.
Le pilote doit être familiarisé avec le transport
de passagers avant de tenter de remorquer
un skieur.
Voici quelques recommandations importan-
tes destinées à minimiser les risques lors de
la pratique du ski nautique.
●Le skieur doit porter un VFI agréé, de préfé-
rence de couleur vive, de manière à être fa-
cilement repérable par les pilotes des
autres bateaux.
●Le skieur doit porter des vêtements protec-
teurs. Il existe un risque de graves blessu-
res internes en cas de pénétration forcée
d’eau dans les cavités du corps à la suite
1 Grille d’admission
2 Tuyère de poussée
1 Agrafe
2 Coupe-circuit de sécurité
1
2
STOP
2
1
1 Taquet
1
UF2M72F0.book Page 17 Thursday, July 5, 2012 3:29 PM
Page 27 of 106

Informations de sécurité
20
FJU30991
Profitez de votre scooter nautique en toute responsabilité
Vous partagez les zones où vous utilisez vo-
tre scooter nautique avec d’autres personnes
et la nature. Par conséquent, ceci implique
que vous avez la responsabilité de traiter les
autres personnes ainsi que les terres, les
eaux et la faune avec respect et courtoisie.
Considérez-vous comme un hôte de ce qui
vous entoure, quel que soit le lieu et le mo-
ment où vous pilotez. Rappelez-vous, par
exemple, que le son de votre scooter nauti-
que peut vous sembler mélodieux, mais sim-
plement être du bruit pour les autres. Et le
gerbage excitant de votre sillage peut provo-
quer des vagues que d’autres n’apprécieront
pas.
Évitez de piloter à proximité des maisons le
long du rivage, des aires de nidification du gi-
bier d’eau ou de toute autre faune, et restez à
distance respectable des pêcheurs, des
autres embarcations, des nageurs et des pla-
ges fréquentées. Lorsque le déplacement
dans de telles zones est inévitable, pilotez
lentement et respectez la réglementation.
Un entretien approprié est nécessaire pour
s’assurer que les émissions d’échappement
et les niveaux sonores restent dans les limites
réglementées. Vous avez la responsabilité de
veiller à ce que l’entretien recommandé dans
ce manuel de l’utilisateur soit effectué.
Rappelez-vous que la pollution peut être no-
cive pour l’environnement. Ne faites pas l’ap-
point de carburant ou d’huile là où un déver-
sement accidentel risque de causer des
dommages à la nature. Sortez votre scooter
nautique de l’eau et éloignez-le de la rive
avant de faire le plein de carburant. Éliminez
l’eau usagée et tout résidu d’hydrocarbure dans le compartiment moteur conformément
aux règlements locaux en vigueur. Veillez
également à ce que les abords restent pro-
pres pour les personnes et la faune parta-
geant les voies navigables : ne jetez pas de
détritus !
En pilotant de manière responsable, avec res-
pect et courtoisie pour les autres, vous veillez
à ce que les voies navigables restent ouver-
tes afin de profiter d’une variété de loisirs.
UF2M72F0.book Page 20 Thursday, July 5, 2012 3:29 PM
Page 53 of 106

Règles d’utilisation et de manipulation
46
FJU31822
Carburants requis FJU37165Carburant
AVERTISSEMENT
FWJ00282
●L’essence et ses vapeurs sont extrême-
ment inflammables. Pour éviter tout ris-
que d’incendie et d’explosion, et pour li-
miter le risque de blessures lorsque
vous faites le plein de carburant, respec-
tez ces instructions.
●L’essence est toxique et peut provoquer
des blessures, voire la mort. Manipulez-
la avec soin. Ne siphonnez jamais l’es-
sence par la bouche. Si vous avalez de
l’essence, inhalez une importante quan-
tité de vapeur d’essence ou recevez de
l’essence dans les yeux, consultez im-
médiatement un médecin. Si de l’es-
sence entre en contact avec votre peau,
lavez-vous à l’eau et au savon. Si vous
renversez de l’essence sur vos vête-
ments, changez-en.
ATTENTION
FCJ00321
●N’utilisez pas d’essence au plomb. Ce
type d’essence risque d’endommager
sérieusement le moteur.
●Évitez toute pénétration d’eau ou de
contaminants dans le réservoir de car-
burant. Un carburant contaminé peut
être la cause de performances médio-
cres ou de dommages au moteur. N’uti-
lisez que de l’essence fraîche qui a été
conservée dans des conteneurs pro-
pres.
Essence-alcool
Il existe deux types d’essence-alcool : celle
qui contient de l’éthanol et celle qui contient
du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si la teneur en éthanol n’excède
pas 10% et si le carburant est conforme aux
indices d’octane minimum. L’E-85 est un mé-
lange de carburant contenant 85% d’éthanol.
Il ne doit par conséquent pas être utilisé dans
ce scooter nautique. Tous les mélanges à
base d’éthanol contenant plus de 10% d’étha-
nol peuvent endommager le système d’ali-
mentation ou réduire les performances du
moteur.
Yamaha ne recommande pas l’essence-al- cool contenant du méthanol qui peut endom-
mager le système d’alimentation ou réduire
les performances du moteur.
Pour remplir le réservoir de carburant :
(1) Avant de faire le plein de carburant, arrê- tez le moteur. Ne restez pas debout ou
assis sur le scooter nautique. Ne fumez
pas lorsque vous faites le plein de carbu-
rant ou lorsque vous êtes à proximité
d’une source d’étincelle, d’une flamme ou
de toute autre source d’inflammation.
(2) Placez le scooter nautique à l’horizon- tale, dans un endroit bien aéré.
(3) Déposez le siège et vérifiez le niveau de carburant. (Cf. page 40 pour les procédu-
res de dépose et d’installation du siège.)
Carburant recommandé :
Essence normale sans plomb avec un
indice d’octane minimum de 86
(Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF2M72F0.book Page 46 Thursday, July 5, 2012 3:29 PM
Page 56 of 106

Règles d’utilisation et de manipulation
49
(6) Desserrez le bouchon de remplissaged’huile moteur et déposez-le.
(7) Versez l’huile lentement.
REMARQUE:
La différence entre les repères de niveau mi-
nimum et maximum de la jauge correspond à
environ 1 L (1.06 US qt, 0.88 Imp. qt) d’huile
moteur.
(8) Attendez environ 5 minutes pour laisser l’huile moteur reposer, puis revérifiez le
niveau d’huile moteur.
(9) Répétez les étapes 3 à 8 jusqu’à ce que le niveau d’huile moteur soit correct.
(10) Replacez le bouchon de remplissage d’huile moteur en le vissant au maximum.
(11) Replacez correctement le siège dans sa position initiale.
FJU40021
Évacuation de l’eau de cale
ATTENTION
FCJ01301
Ne laissez pas tourner le moteur à plein ré-
gime si de l’eau de cale s’est accumulée
dans le compartiment moteur. Elle peut
être projetée dans le moteur, ce qui risque
de provoquer de graves dommages.
FJU40033Évacuation de l’eau de cale à terre
Pour évacuer l’eau de cale à terre :
(1) Desserrez les bouchons de vidange depoupe et déposez-les.
(2) Relevez la proue du scooter nautique en l’inclinant, par exemple, pour évacuer
l’eau de cale du compartiment moteur.
(3) Une fois l’eau de cale évacuée par les trous des bouchons de vidange de
poupe, éliminez toute humidité résiduelle1Bouchon du réservoir d’huile moteur
1
1Bouchon de vidange de poupe
1
UF2M72F0.book Page 49 Thursday, July 5, 2012 3:29 PM
Page 59 of 106

Fonctionnement initial
52
FJU36665
Rodage du moteur
ATTENTION
FCJ00431
Si vous ne respectez pas scrupuleuse-
ment la procédure de rodage, vous ris-
quez de raccourcir la durée de vie du mo-
teur ou même d’endommager gravement
son fonctionnement.
Le rodage du moteur est essentiel pour per-
mettre aux divers composants du moteur de
s’user et de se façonner jusqu’à atteindre le
jeu libre correct. Ce rodage permet d’obtenir
les performances correctes et augmente la
longévité des composants.
Pour roder le moteur :
(1) Vérifiez le niveau d’huile moteur. (Cf.page 48 pour plus d’informations sur la
vérification du niveau d’huile moteur.)
(2) Mettez le scooter nautique à l’eau et dé- marrez le moteur. (Cf. page 64 pour plus
d’informations sur le démarrage du mo-
teur.)
(3) Pendant les 5 premières minutes, navi- guez à un régime moteur de 2000 tr/min.
(4) Au cours des 30 minutes suivantes, navi- guez à un régime moteur inférieur à 5000
tr/min.
(5) Au cours de l’heure suivante, naviguez à un régime moteur inférieur à 6000 tr/min.
Une fois le moteur rodé, vous pouvez utiliser
le scooter nautique normalement.
UF2M72F0.book Page 52 Thursday, July 5, 2012 3:29 PM
Page 62 of 106

Contrôles préalables
55
FJU32281
Points de contrôle préalables FJU40545Vérifications préalables à la mise à
l’eau
Procédez aux vérifications préalables à la
mise à l’eau indiquées dans la liste des con-
trôles préalables lorsque le scooter nautique
se trouve à terre.
Pour exécuter les vérifications préalables à la
mise à l’eau :
(1) Déposez le siège. (Cf. page 40 pour lesprocédures de dépose et d’installation du
siège.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
(3) Après avoir effectué ces vérifications, re- placez correctement le siège dans sa po-
sition initiale.
FJU32333Vérification du compartiment moteur
AVERTISSEMENT
FWJ00461
Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou
d’explosion. Ne démarrez pas le moteur si
vous remarquez une fuite de carburant.
Aérez le compartiment moteur. Laissez le
compartiment moteur ouvert pendant quel-
ques minutes pour permettre l’évacuation de
toutes les vapeurs de carburant. Assurez-vous que l’intérieur du compartiment
moteur n’est pas endommagé.
FJU34214Vérification du système d’alimentation
AVERTISSEMENT
FWJ00381
Une fuite de carburant peut provoquer un
incendie ou une explosion.
●Vérifiez régulièrement l’absence de fui-
tes.
●En cas de fuite, le système d’alimenta-
tion doit être réparé par un mécanicien
qualifié. Une réparation incorrecte peut
rendre l’utilisation du scooter nautique
dangereuse.
Vérifiez l’absence de dommage, de fuite ou
d’autres problèmes dans le système d’ali-
mentation.
Vérifier :
●que le bouchon du réservoir de carburant et
le joint ne sont pas endommagés
●que le réservoir de carburant ne présente ni
dommage ni fuite
●que les flexibles de carburant et les rac-
cords ne présentent ni dommage ni fuite
●que le reniflard du réservoir de carburant ne
présente ni dommage ni fuite
FJU36874Vérification du niveau de carburant
Vérifiez le niveau de carburant du réservoir.
UF2M72F0.book Page 55 Thursday, July 5, 2012 3:29 PM
Page 78 of 106

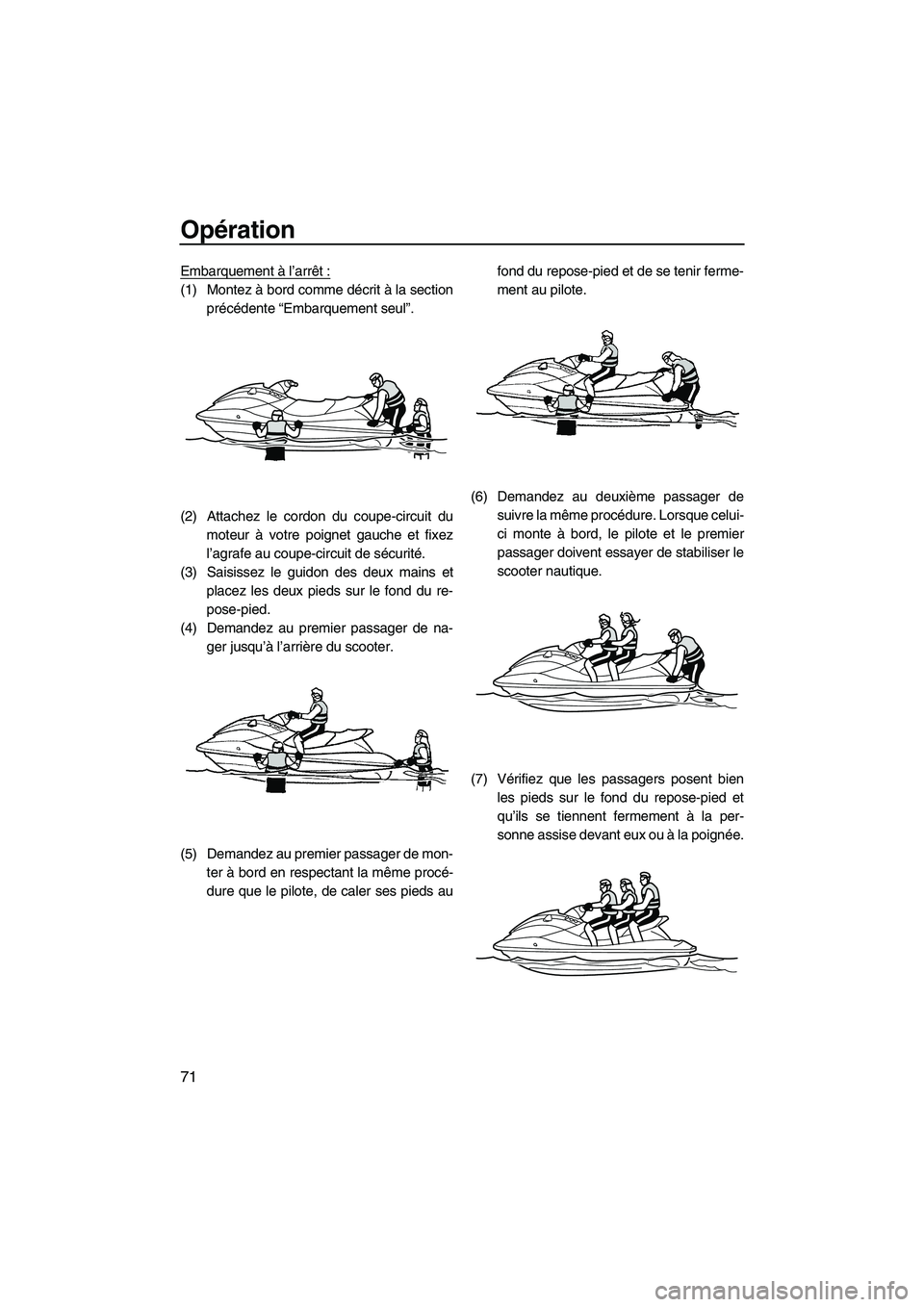

Opération
71
Embarquement à l’arrêt :
(1) Montez à bord comme décrit à la sectionprécédente “Embarquement seul”.
(2) Attachez le cordon du coupe-circuit du moteur à votre poignet gauche et fixez
l’agrafe au coupe-circuit de sécurité.
(3) Saisissez le guidon des deux mains et placez les deux pieds sur le fond du re-
pose-pied.
(4) Demandez au premier passager de na- ger jusqu’à l’arrière du scooter.
(5) Demandez au premier passager de mon- ter à bord en respectant la même procé-
dure que le pilote, de caler ses pieds au fond du repose-pied et de se tenir ferme-
ment au pilote.
(6) Demandez au deuxième passager de suivre la même procédure. Lorsque celui-
ci monte à bord, le pilote et le premier
passager doivent essayer de stabiliser le
scooter nautique.
(7) Vérifiez que les passagers posent bien les pieds sur le fond du repose-pied et
qu’ils se tiennent fermement à la per-
sonne assise devant eux ou à la poignée.
UF2M72F0.book Page 71 Thursday, July 5, 2012 3:29 PM
Page 79 of 106

Opération
72
(8) Regardez bien dans toutes les directions,démarrez le moteur, puis commencez à
naviguer lentement.
Embarquement à l’arrêt en cas de
déséquilibre :
(1) Demandez aux passagers de stabiliser le scooter, puis montez à bord comme dé-
crit à la section précédente “Embarque-
ment seul”.
(2) Saisissez le guidon des deux mains et calez vos deux pieds au fond du repose-
pied pour stabiliser le scooter.
(3) Demandez au premier passager de mon- ter à bord en respectant la même procé-
dure que le pilote, de caler ses pieds au
fond du repose-pied et de se tenir ferme-
ment au pilote tout en essayant de stabi-
liser le scooter.
(4) Attachez le cordon du coupe-circuit du moteur à votre poignet gauche et fixez
l’agrafe au coupe-circuit de sécurité.
(5) Regardez bien dans toutes les directions, démarrez le moteur, puis naviguez à ré-
gime embrayé.
(6) Demandez au deuxième passager de se hisser sur la plate-forme d’embarque-
ment et de s’y agenouiller tout en es-
sayant de stabiliser le scooter. Regardez
bien dans toutes les directions et accélé-
rez progressivement. Demandez ensuite
au deuxième passager de se glisser sur le siège tout en essayant de maintenir
l’équilibre.
(7) Demandez au deuxième passager de s’asseoir à califourchon sur le siège avec
les deux pieds sur le fond du repose-pied
et de se tenir fermement à la personne
assise devant elle ou à la poignée tout en
essayant de stabiliser le scooter.
(8) Vérifiez que les passagers posent bien les pieds sur le fond du repose-pied et
qu’ils se tiennent fermement à la per-
sonne assise devant eux ou à la poignée,
puis augmentez progressivement la vi-
tesse pour stabiliser le scooter nautique.
FJU33082Démarrage
AVERTISSEMENT
FWJ00711
Pour éviter les collisions :
●Contrôlez en permanence la présence
de personnes, d’objets et d’autres véhi-
cules nautiques. Méfiez-vous des condi-
UF2M72F0.book Page 72 Thursday, July 5, 2012 3:29 PM
Page 86 of 106

Entretien et entreposage
79
Contact externe : rincez abondamment à
l’eau.
Contact interne : boire une grande quan-
tité d’eau ou de lait. Buvez par la suite du
lait de magnésie, un œuf battu ou de
l’huile végétale. Appelez d’urgence un mé-
decin.
Contact oculaire : rincez à l’eau pendant
15 minutes et consultez d’urgence un mé-
decin.
Les batteries produisent des gaz explo-
sifs. Maintenez à l’écart des étincelles,
flammes, cigarettes, etc. En cas d’utilisa-
tion ou de chargement de la batterie dans
un espace clos, veillez à ce que ce dernier
soit bien aéré. Protégez-vous toujours les
yeux lors de travaux à proximité des batte-
ries.
À tenir hors de portée des enfants.
Pour déposer la batterie :
(1) Débranchez le câble négatif (–) de la bat-terie.
(2) Débranchez le câble positif (+) de la bat- terie.
(3) Débranchez le reniflard.
(4) Détachez les colliers de batterie, puis dé- posez la batterie du scooter nautique. Vérification de la batterie
●Assurez-vous que le boîtier de la batterie
n’est pas endommagé.
●Assurez-vous que les bornes de la batterie
ne sont ni corrodées ni endommagées.
●Assurez-vous que le reniflard n’est ni obs-
trué ni endommagé.
Vérification du niveau de l’électrolyte
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum.
Si le niveau d’électrolyte est bas, ajoutez suf-
fisamment d’eau distillée pour rétablir le ni-
veau spécifié. ATTENTION: N’utilisez que
de l’eau distillée pour faire l’appoint de la
batterie, sinon sa durée de vie pourrait
être réduite.
[FCJ00241]
Si vous avez ajouté de l’eau distillée, vérifiez
la tension de la batterie.
Il est recommandé de faire vérifier la tension
de la batterie et de la faire recharger par un
concessionnaire Yamaha. Si vous chargez
vous-même la batterie, veillez à lire et respec-
ter les instructions fournies avec le testeur et
le chargeur de batterie que vous utilisez.
ATTENTION: N’essayez pas de recharger
la batterie trop vite. Cela peut réduire la
durée de vie de la batterie.
[FCJ00251]
1 Borne négative (–) de la batterie : fil noir
2 Sangle de batterie
3 Borne positive (+) de la batterie : fil rouge
4 Reniflard
1432
1Repère de niveau maximum
2 Repère de niveau minimum
UF2M72F0.book Page 79 Thursday, July 5, 2012 3:29 PM
Page 99 of 106

Dépannage
92
(2) Enlevez les algues ou les débris accumu-lés autour de l’entrée de la tuyère, de l’ar-
bre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU34641Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une batte-
rie de secours de 12 volts et de câbles vo-
lants.
FJU34663Branchement des câbles volants
AVERTISSEMENT
FWJ01250
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
●N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
●Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
●Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif
(–).
(1) Connectez le câble volant positif (+) aux bornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours. (3) Connectez l’autre extrémité du câble vo-
lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 28 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU41880Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez le siège. (Cf. page 40 pour lesprocédures de dépose et d’installation du
siège.)
1Câble volant négatif (–)
2 Batterie de secours
3 Câble volant positif (+)
4 Etriers du moteur
1 Fusible en bon état
2 Fusible grillé
12
4
3
2
1
UF2M72F0.book Page 92 Thursday, July 5, 2012 3:29 PM
