Informations de sécurité
18
d’une chute dans l’eau. Un maillot de bain
normal ne constitue pas une protection
adéquate contre la pénétration forcée
d’eau dans le rectum ou le vagin. Le skieur
doit porter un pantalon de combinaison de
plongée ou un vêtement offrant un degré
de protection équivalent.
Une deuxième personne doit se trouver à
bord, en tant qu’observateur chargé de
surveiller le skieur ; en de nombreux en-
droits, il s’agit là d’une obligation légale.
Laissez le skieur commander directement
au pilote sa vitesse et les changements de
direction à l’aide de signes de la main.
L’observateur doit être assis à califourchon
à l’arrière du siège et se tenir à la poignée,
les deux pieds bien posés sur le fond du re-
pose-pieds pour assurer son équilibre ; il
doit faire face vers l’arrière pour observerles signaux de main du skieur et sa situa-
tion.
Le contrôle d’un scooter qui tire un skieur
est conditionné par l’habileté du skieur
ainsi que par l’état de l’eau et les condi-
tions météorologiques.
Lorsque vous vous préparez à tirer un
skieur, naviguez à la vitesse la plus faible
possible jusqu’à ce que le scooter soit suf-
fisamment éloigné du skieur et que le câble
soit tendu. Contrôlez que le câble ne s’est
pas enroulé autour d’un objet quelconque.
Après avoir vérifié que le skieur est prêt et
qu’il n’y a pas de trafic ou d’autres obs-
tacles, accélérez suffisamment pour sortir
le skieur de l’eau.
Effectuez des virages doux et larges. Le
scooter nautique est capable d’effectuer
des virages très serrés qui pourraient dé-
1
Poignée
1 Poignée
1
UF2M73F0.book Page 18 Friday, August 2, 2013 11:30 AM
Page 26 of 106

Informations de sécurité
19
passer les capacités du skieur. Gardez le
skieur à au moins 50 m (164 ft), à peu près
deux fois la distance d’un câble de remor-
quage standard, de tout danger potentiel.
Attention : le câble de remorquage risque
de revenir brutalement vers le scooter nau-
tique si le skieur tombe ou ne parvient pas
à se dresser sur ses skis.
Le remorquage d’objets lourds ou encom-
brants autres que des skieurs, par exemple
un autre bateau ou scooter nautique, peut
provoquer une perte de contrôle du scoo-
ter et créer une situation de danger. Si vous
devez remorquer un autre bateau, dans
une situation d’urgence, naviguez lente-
ment et prudemment.
FJU30971
Règles de sécurité nautiques
Votre scooter nautique Yamaha est consi-
déré légalement comme un canot à moteur.
L’utilisation du scooter nautique doit être
conforme à la réglementation en vigueur sur
la voie navigable où il est utilisé.
UF2M73F0.book Page 19 Friday, August 2, 2013 11:30 AM
Page 27 of 106

Informations de sécurité
20
FJU30992
Profitez de votre scooter nautique en toute responsabilité
Vous partagez les zones où vous utilisez
votre scooter nautique avec d’autres per-
sonnes et la nature. Par conséquent, ceci im-
plique que vous avez la responsabilité de trai-
ter les autres personnes ainsi que les terres,
les eaux et la faune avec respect et courtoi-
sie.
Considérez-vous comme un hôte de ce qui
vous entoure, quel que soit le lieu et le mo-
ment où vous pilotez. Rappelez-vous, par
exemple, que le son de votre scooter nau-
tique peut vous sembler mélodieux, mais
simplement être du bruit pour les autres. Et le
gerbage excitant de votre sillage peut provo-
quer des vagues que d’autres n’apprécieront
pas.
Évitez de piloter à proximité des maisons le
long du rivage, des aires de nidification du gi-
bier d’eau ou de toute autre faune, et restez à
distance respectable des pêcheurs, des
autres embarcations, des nageurs et des
plages fréquentées. Lorsque le déplacement
dans de telles zones est inévitable, pilotez
lentement et respectez la réglementation.
Un entretien approprié est nécessaire pour
s’assurer que les émissions d’échappement
et les niveaux sonores restent dans les limites
réglementées. Vous avez la responsabilité de
veiller à ce que l’entretien recommandé dans
ce manuel de l’utilisateur soit effectué.
Rappelez-vous que la pollution peut être no-
cive pour l’environnement. Ne faites pas l’ap-
point de carburant ou d’huile là où un déver-
sement accidentel risque de causer des
dommages à la nature. Sortez votre scooter
nautique de l’eau et éloignez-le de la rive
avant de faire le plein de carburant. Éliminez l’eau usagée et tout résidu d’hydrocarbure
dans le compartiment moteur conformément
aux règlements locaux en vigueur. Veillez
également à ce que les abords restent
propres pour les personnes et la faune parta-
geant les voies navigables : ne jetez pas de
détritus !
En pilotant de manière responsable, avec re-
spect et courtoisie pour les autres, vous veil-
lez à ce que les voies navigables restent ou-
vertes afin de profiter d’une variété de loisirs.
UF2M73F0.book Page 20 Friday, August 2, 2013 11:30 AM
Page 31 of 106

Description
24
5
4
1
2 3
10
1112
7
6
8
9
1
Contacteur de démarrage (page 28)
2 Coupe-circuit de sécurité (page 28)
3 Agrafe (page 28)
4 Cordon du coupe-circuit du moteur (page
28)
5 Contacteur d’arrêt du moteur (page 28)
6 Boîte à gants (page 43)
7 Centre d’affichage multifonction (page 35)
8 Rétroviseur
9 Transmetteur de commande à distance
(page 26)
10 Porte-gobelets (VXR) (page 44)
11 Levier d’inversion (page 32)
12 Manette des gaz (page 29)
UF2M73F0.book Page 24 Friday, August 2, 2013 11:30 AM
Page 33 of 106

Utilisation des fonctions de contrôle
26
FJU31025
Fonctions de contrôle du scooter nautique
FJU41932Transmetteur de commande à
distance
Vous pouvez sélectionner le système de sé-
curité Yamaha et le mode de bas régime à
l’aide du transmetteur de commande à dis-
tance. (Cf. page 27 pour plus d’informations
sur les procédures de réglage du système de
sécurité Yamaha et page 33 pour plus d’in-
formations sur les procédures d’activation du
mode de bas régime.)
Le scooter nautique étant programmé pour
ne reconnaître que le code interne de ce
transmetteur, les réglages ne peuvent être
sélectionnés qu’à l’aide de celui-ci.
Si vous perdez le transmetteur de commande
à distance ou s’il ne fonctionne pas correcte-
ment, contactez un concessionnaire
Yamaha. Lorsque vous utilisez le scooter nautique,
gardez toujours le transmetteur avec vous
afin de ne pas le perdre. VXR: Ce scooter nautique est équipé d’un
support de transmetteur dans le support
pour gobelets.
ATTENTION
FCJ00753
Le transmetteur de commande à dis-
tance n’est pas complètement étanche.
Ne l’immergez pas et ne l’utilisez pas
sous l’eau. Si le transmetteur est im-
mergé, essuyez-le avec un chiffon doux
et sec, puis vérifiez qu’il fonctionne cor-
rectement. S’il ne fonctionne pas cor-
rectement, contactez un concession-
naire Yamaha.
N’exposez pas le transmetteur de com-
mande à distance à des températures
élevées et aux rayons directs du soleil.
Évitez de faire tomber le transmetteur
de commande à distance, de le sou-
mettre à des chocs violents ou de placer
des objets lourds dessus.
Utilisez un chiffon doux et sec pour net-
toyer le transmetteur de commande à
distance. N’utilisez pas de détergent,
d’alcool ou d’autres produits chimiques.
N’essayez pas de démonter vous-même
le transmetteur de commande à dis-
tance. Sinon, il risque de ne pas fonc-
tionner correctement. S’il nécessite une
nouvelle batterie, contactez un conces-
1
Transmetteur de commande à distance
1Support du transmetteur
1
UF2M73F0.book Page 26 Friday, August 2, 2013 11:30 AM
Page 34 of 106

Utilisation des fonctions de contrôle
27
sionnaire Yamaha. Reportez-vous aux
règlements locaux sur les déchets dan-
gereux lors de l’élimination des batteries
du transmetteur.
FJU31385Système de sécurité Yamaha
Le système de sécurité Yamaha est destiné à
prévenir une utilisation non autorisée ou un
vol du scooter nautique. Les modes verrouillé
et déverrouillé du système de sécurité
peuvent être sélectionnés à l’aide du trans-
metteur de commande à distance fourni avec
ce scooter nautique. Il est impossible de dé-
marrer le moteur si le système de sécurité est
en mode verrouillé. Vous ne pouvez démarrer
le moteur qu’en mode déverrouillé. (Cf. page
26 pour plus d’informations sur le transmet-
teur de commande à distance.)
REMARQUE:
Les réglages du système de sécurité Yamaha
ne peuvent être sélectionnés que si le moteur
est arrêté.
FJU36107Réglages du système de sécurité Yamaha
Les réglages du système de sécurité Yamaha
sont confirmés par le nombre de bips émis
lorsque le transmetteur de commande à dis-
tance est activé, et par le témoin “SECU-
RITY” du centre d’affichage multifonction.
(Cf. page 35 pour plus d’informations sur le
centre d’affichage multifonction.)
REMARQUE:
L’avertisseur sonore émet deux bips pour
le mode normal et trois bips pour le mode
de bas régime. (Cf. page 33 pour plus d’in-
formations sur les procédures d’activation
du mode de bas régime.)
Si le transmetteur de commande à dis-
tance fonctionne alors que le centre d’affi-
chage multifonction est à l’état de veille, le
fonctionnement initial est effectué et le ré-
glage est sélectionné.
Pour sélectionner le mode de verrouillage :
Appuyez brièvement sur le bouton de ver-
rouillage du transmetteur de commande à
distance. L’avertisseur sonore émet un bip et
le témoin “SECURITY” clignote une fois, puis
s’éteint. Ceci indique que le mode de ver-
rouillage est sélectionné.
Pour sélectionner le mode de déverrouillage :
Appuyez brièvement sur le bouton “L-Mode”
(déverrouillé) du transmetteur de commande
à distance. Le bip retentit deux ou trois fois et
le témoin “SECURITY” clignote également
deux ou trois fois, puis reste allumé. Ceci in-Nombre de bips Mode de système
de sécurité Ya m a h a Té m o i n
“SECU- RITY”
Verrouillé S’éteint
Déverrouillé
(mode normal) S’allume
Déverrouillé
(mode de bas ré- gime) S’allume
1
Bouton de verrouillage
2 Témoin “SECURITY”
21
UF2M73F0.book Page 27 Friday, August 2, 2013 11:30 AM
Page 35 of 106

Utilisation des fonctions de contrôle
28
dique que le mode de déverrouillage est sé-
lectionné.
FJU31153Contacteur d’arrêt du moteur “ ”
Si vous appuyez sur le contacteur d’arrêt du
moteur (bouton rouge), le moteur s’arrête.
FJU31164Coupe-circuit de sécurité “ ”
Le coupe-circuit de sécurité arrête automati-
quement le moteur lorsque l’agrafe, à l’extré-
mité du cordon du coupe-circuit du moteur,
est retirée du contacteur, par exemple, si le
pilote tombe à l’eau.Insérez l’agrafe sous le coupe-circuit de sé-
curité avant de démarrer le moteur.
Lorsque le moteur ne tourne pas, retirez
l’agrafe du coupe-circuit de sécurité pour
empêcher tout démarrage accidentel ou
toute utilisation non autorisée par des enfants
ou autres individus.FJU36287Contacteur de démarrage “ ”
ATTENTION
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
1
Bouton “L-Mode” (Mode L) (déverrouillage)
2 Témoin “SECURITY”
1 Contacteur d’arrêt du moteur
2L-Mode1
1
1Coupe-circuit de sécurité
2 Agrafe
3 Cordon du coupe-circuit du moteur
STOP
31
2
UF2M73F0.book Page 28 Friday, August 2, 2013 11:30 AM
Page 36 of 106

Utilisation des fonctions de contrôle
29
Si vous appuyez sur le contacteur de démar-
rage (bouton vert), le moteur démarre.
Relâchez le contacteur de démarrage dès
que le moteur commence à tourner. Si le mo-
teur ne démarre pas dans un délai de 5 se-
condes, relâchez le contacteur de démar-
rage, attendez 15 secondes, puis réessayez.
ATTENTION: N’appuyez jamais sur le
contacteur de démarrage lorsque le mo-
teur tourne. N’actionnez pas le contacteur
de démarrage pendant plus de 5 se-
condes, sinon la batterie se déchargera et
le moteur ne démarrera pas. Le démarreur
peut également être endommagé.
[FCJ01041]
Le moteur ne démarrera pas dans l’une des
conditions suivantes :
Le mode verrouillé du Système de sécurité
Yamaha a été sélectionné. (Cf. page 27 pour plus d’informations sur les procé-
dures de réglage du système de sécurité
Yamaha.)
L’agrafe n’est pas insérée dans le coupe-
circuit de sécurité.
La manette des gaz est engagée.
FJU31212Manette des gaz
Lorsqu’elle est actionnée, la manette des gaz
augmente le régime du moteur.
La manette des gaz revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU31262Système de direction
En tournant le guidon dans la direction que
vous voulez prendre, l’angle de la tuyère de
poussée change, modifiant ainsi la direction
du scooter nautique.
1 Contacteur de démarrage
START
1
1Levier d’accélération
1 Guidon
2 Tuyère de poussée
1
2
1
UF2M73F0.book Page 29 Friday, August 2, 2013 11:30 AM
Page 38 of 106

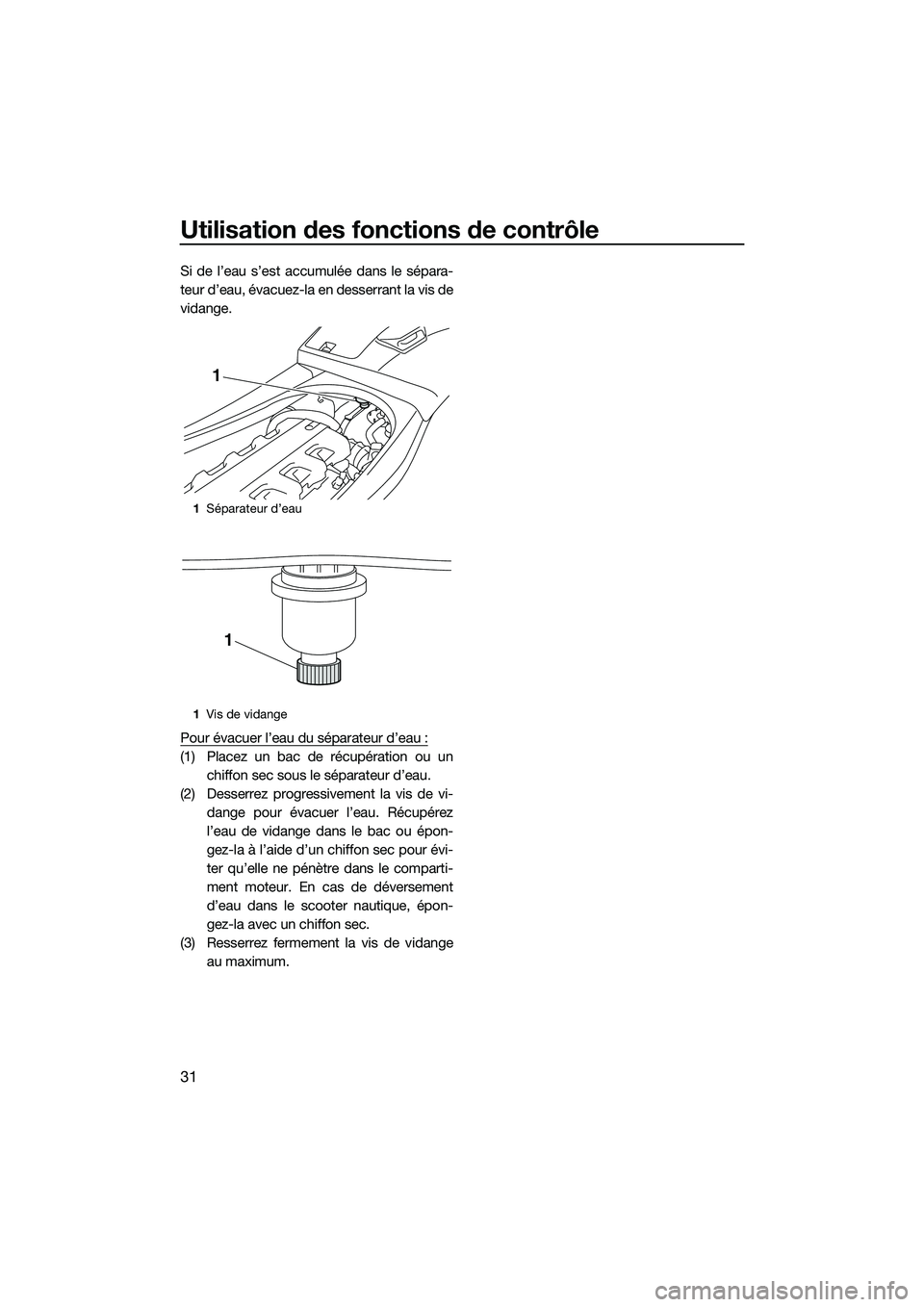

Utilisation des fonctions de contrôle
31
Si de l’eau s’est accumulée dans le sépara-
teur d’eau, évacuez-la en desserrant la vis de
vidange.
Pour évacuer l’eau du séparateur d’eau :
(1) Placez un bac de récupération ou unchiffon sec sous le séparateur d’eau.
(2) Desserrez progressivement la vis de vi- dange pour évacuer l’eau. Récupérez
l’eau de vidange dans le bac ou épon-
gez-la à l’aide d’un chiffon sec pour évi-
ter qu’elle ne pénètre dans le comparti-
ment moteur. En cas de déversement
d’eau dans le scooter nautique, épon-
gez-la avec un chiffon sec.
(3) Resserrez fermement la vis de vidange au maximum.
1Séparateur d’eau
1 Vis de vidange
1
1
UF2M73F0.book Page 31 Friday, August 2, 2013 11:30 AM
Page 39 of 106

Utilisation du scooter nautique
32
FJU40012
Fonctions du scooter nautique
FJU40521Système de marche arrière
AVERTISSEMENT
FWJ01231
N’utilisez pas la marche arrière pour ra-
lentir ou arrêter le scooter nautique car
vous pourriez perdre le contrôle, être
éjecté ou être projeté contre le guidon.
Vérifiez qu’il n’y a ni obstacles ni per-
sonnes derrière vous avant d’enclen-
cher la marche arrière.
Ne touchez pas l’inverseur au moment
où vous actionnez le levier d’inversion
car vous risqueriez de vous pincer.
Lorsque le levier d’inversion est positionné en
marche arrière, l’inverseur s’abaisse et dévie
le jet d’eau qui s’écoule de la tuyère de pous-
sée. Cela permet au scooter nautique de re-
culer.
Pour enclencher la marche arrière :
(1) Relâchez la manette des gaz et laissez le moteur revenir au ralenti.
(2) Tirez le levier d’inversion vers l’arrière jusqu’à ce qu’il se trouve en position
marche arrière. L’inverseur s’abaisse et le scooter nautique commence à reculer
au régime embrayé.
Pour enclencher la marche avant :
(1) Relâchez la manette des gaz et laissez le moteur revenir au ralenti.
(2) Poussez le levier d’inversion vers l’avant jusqu’à ce qu’il se trouve en position
marche avant. L’inverseur se soulève et
le scooter nautique commence à avan-
cer au régime embrayé.
1Levier d’inversion
2 Position de marche arrière
3 Position de marche avant
1 Inverseur
2 Position de marche avant
3 Position de marche arrière
1
23
13
2
UF2M73F0.book Page 32 Friday, August 2, 2013 11:30 AM
