Fehlerbeseitigung
94
GJU34562
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU43513Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht)Ya m a h a S e -
curity SystemVerriegelt Entriegeln
28
Motor-Quick-
stoppschal-
terClip nicht angebracht Clip anbringen
29
Sicherung Durchgebrannt Sicherung erneuern
und Verkabelung
kontrollieren99
Batterie Entladen Laden 84
Mangelhafter Polan-
schlussGegebenenfalls
nachziehen84
Pol korrodiert Reinigen oder erneu-
ern84
Starter Defekt Vom Yamaha-Händ-
ler warten lassen—
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 29
Defekt Vom Yamaha-Händ-
ler warten lassen—
RiDE-Hebel Betätigt Loslassen 29
Defekt Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff Kraftstofftank leer So bald wie möglich
tanken52
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temKraftstoffpumpe de-
fektVo m Ya ma h a - H ä n d-
ler warten lassen —
UF2W74G0.book Page 94 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
95
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken52
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVo m Ya ma h a - H ä n d-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temEinspritzdüsen defekt
oder verstopftVo m Ya ma h a - H ä n d-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet aufKraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 52
Öldruck-War-
nungÖldruck ist abgefal-
lenVo m Ya ma h a - H ä n d-
ler warten lassen42
Motorüber-
hitzungs-
Warnu ngJeteinlass verstopft Reinigen
97
Motorstö-
rungs-War-
nungSensoren defekt Vom Yamaha-Händ-
ler warten lassen 43 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2W74G0.book Page 95 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
96
Geschwindigkeits-
oder Leistungsver-
lustWasserfahr-
zeug-Be-
triebsartNiedrigdrehzahl-Be-
triebsmodus einge-
schaltetNiedrigdrehzahl-Be-
triebsmodus aus-
schalten38
Kavitation Jeteinlass verstopft Reinigen 97
Flügelrad beschä-
digt, verschlissenVo m Ya ma h a - H ä n d-
ler warten lassen97
Motorüber-
hitzungs-
Warnu ngDrehzahlbegrenzer
eingeschaltetJeteinlass reinigen
und Motor abkühlen
lassen43
Öldruck-War-
nungDrehzahlbegrenzer
eingeschaltetÖl nachfüllen
42
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVo m Ya ma h a - H ä n d-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ-
ler warten lassen—
Verö lt Vom Yamaha-Händ-
ler warten lassen—
Gashebel Defekt Vom Yamaha-Händ-
ler warten lassen— PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2W74G0.book Page 96 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
97
GJU34625
NotmaßnahmenGJU44590Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Wenn das Wasserfahr-
zeug auf die Seite gedreht wird, den
Bug abstützen, damit der Lenker nicht
verbogen oder beschädigt wird.
[GCJ02690]
UF2W74G0.book Page 97 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
98
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43472Umkehrklappe anheben
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip
vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des
Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in
Richtung Bug schieben, und dann das
Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.(4) Die Umkehrklappe in die Vorwärtsstel-
lung heben.
HINWEIS:
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
1Schaltstangen-Verbindungsstück
2Kugelgelenk
12
1Umkehrklappe
2Vorwärtsstellung
1
2
UF2W74G0.book Page 98 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
99
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi-
nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 29.)
GJU44050Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze und das abnehmbare wasser-
dichte Ablagefach demontieren. (De-
montage und Montage der Sitze siehe
Seite 45, weitere Angaben zum abnehm-
baren wasserdichten Ablagefach siehe
Seite 50.)

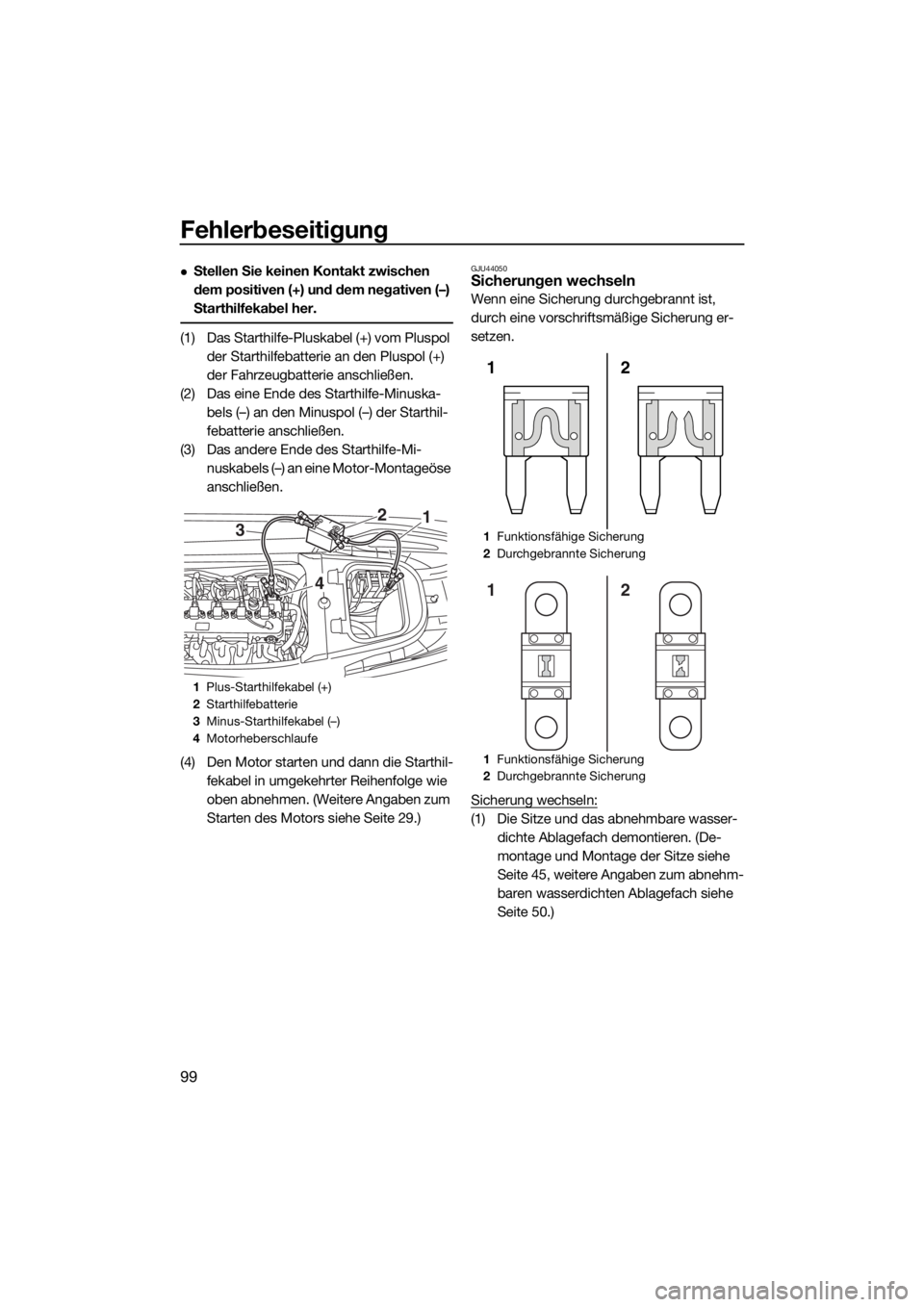

1Plus-Starthilfekabel (+)
2Starthilfebatterie
3Minus-Starthilfekabel (–)
4Motorheberschlaufe
3
421
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
2 1
2 1
UF2W74G0.book Page 99 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
100

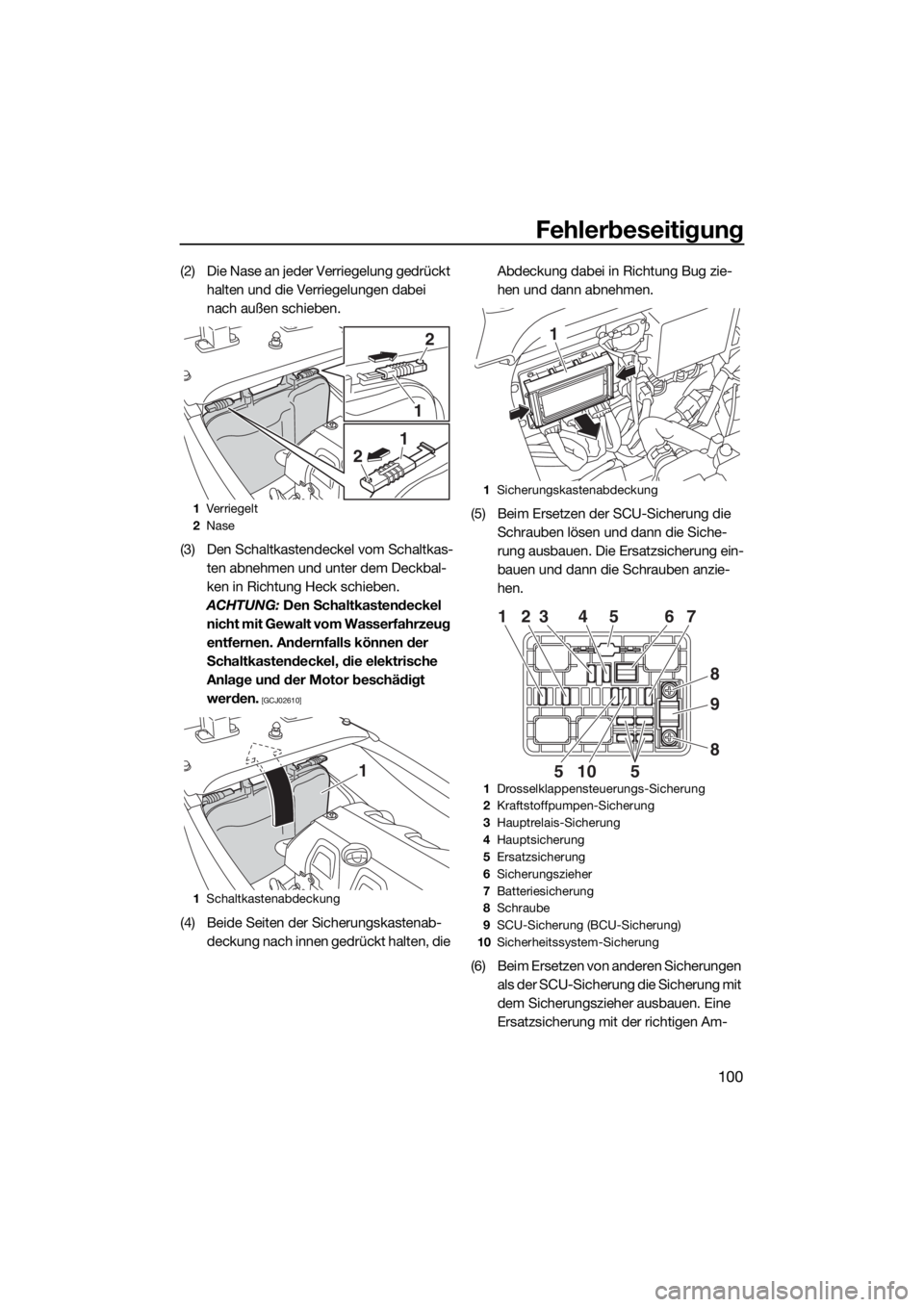

(2) Die Nase an jeder Verriegelung gedrückt
halten und die Verriegelungen dabei
nach außen schieben.
(3) Den Schaltkastendeckel vom Schaltkas-
ten abnehmen und unter dem Deckbal-
ken in Richtung Heck schieben.
ACHTUNG: Den Schaltkastendeckel
nicht mit Gewalt vom Wasserfahrzeug
entfernen. Andernfalls können der
Schaltkastendeckel, die elektrische
Anlage und der Motor beschädigt
werden.
[GCJ02610]
(4) Beide Seiten der Sicherungskastenab-
deckung nach innen gedrückt halten, die Abdeckung dabei in Richtung Bug zie-
hen und dann abnehmen.
(5) Beim Ersetzen der SCU-Sicherung die
Schrauben lösen und dann die Siche-
rung ausbauen. Die Ersatzsicherung ein-
bauen und dann die Schrauben anzie-
hen.
(6) Beim Ersetzen von anderen Sicherungen
als der SCU-Sicherung die Sicherung mit
dem Sicherungszieher ausbauen. Eine
Ersatzsicherung mit der richtigen Am-
1Ver rie g e l t
2Nase
1Schaltkastenabdeckung
1
2
1
2
1
1Sicherungskastenabdeckung
1Drosselklappensteuerungs-Sicherung
2Kraftstoffpumpen-Sicherung
3Hauptrelais-Sicherung
4Hauptsicherung
5Ersatzsicherung
6Sicherungszieher
7Batteriesicherung
8Schraube
9SCU-Sicherung (BCU-Sicherung)
10Sicherheitssystem-Sicherung
1
1
5 23 4 5 6 7
8
9
8
10
5
UF2W74G0.book Page 100 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
101
perezahl einbauen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
(7) Die Sicherungskastenabdeckung sicher
an ihre ursprüngliche Position montieren.
(8) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(9) Die Verriegelungen in ihre ursprünglichen
Positionen schieben, bis der Schaltkas-
tendeckel sicher einrastet.
(10) Das wasserdichte abnehmbare Ablage-
fach und die Sitze sicher an ihrer ur-
sprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen Sicherungs-Amperezahl:
Drosselklappensteuerungs-Siche-
rung:
10 A
Kraftstoffpumpen-Sicherung:
10 A
Hauptrelais-Sicherung:
10 A
Hauptsicherung:
20 A
Batteriesicherung:
30 A
SCU-Sicherung:
50 A
Sicherheitssystem-Sicherung:
3 A
1Bugöse
1
UF2W74G0.book Page 101 Tuesday, June 27, 2017 3:44 PM

Fehlerbeseitigung
102
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h
(5 mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 48.)
(2) Das Bilgewasser aus dem Motorraum
lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 56.)
(3) Das Wasserfahrzeug so bald wie mög-
lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden.
Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF2W74G0.book Page 102 Tuesday, June 27, 2017 3:44 PM

103
Index
A
Ablagefächer ............................................ 48
Ablagefächer kontrollieren ....................... 66
Abnehmbares wasserdichtes
Ablagefach............................................ 50
Abschleppen des Wasserfahrzeugs ...... 101
Anhalten des Wasserfahrzeugs ............... 75
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 82
Aufkleber, andere ....................................... 8
Aufkleber, wichtige..................................... 4
Aufsitzen, alleine ...................................... 77
Aufsteigen auf das Wasserfahrzeug ........ 77
Aufsteigen mit Mitfahrer(n) ....................... 78
Aufstiegsstufe .......................................... 47
Ausrüstung ............................................... 45
Ausschalten des Motors .......................... 72
B
Batterie kontrollieren ................................ 63
Batterie, Starthilfe- ................................... 98
Bedienen des Wasserfahrzeugs .............. 73
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in
Neutralstellung...................................... 76
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 70
Betrieb in algenreichem Gewässer .......... 82
Betriebsarten des Wasserfahrzeugs ........ 38
Betriebsfunktionen des
Wasserfahrzeugs .................................. 33
Betriebsstundenzähler ............................. 44
Bilgewasser kontrollieren ......................... 63
Bilgewasser, lenzen ................................. 56
Bilgewasser, lenzen an Land ................... 56
Bilgewasser, lenzen auf dem Wasser ...... 57
Bordwerkzeug .......................................... 88
Bug-Ablagefach ....................................... 48
D
Das Wasserfahrzeug reinigen .................. 84
Drehzahlmesser ....................................... 41
E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 10
Einstellungen des Yamaha Security
Systems ................................................ 28Elektrisches Trimmsystem ....................... 36
Empfohlene Ausrüstung ........................... 15
Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 11
Fahrvergnügen mit Verantwortung........... 20
Fehlersuche.............................................. 94
Fehlersuchtabelle ..................................... 94
Fernbedienung ......................................... 27
Fernbedienung kontrollieren .................... 65
Feuerlöscher kontrollieren........................ 67
Feuerlöscher-Halter und -Abdeckung...... 50
Feuerlöscher-Halterung, Abdeckung
und Band kontrollieren ......................... 67
G
Gashebel .................................................. 30
Gashebel kontrollieren ............................. 65
Gefahrenquellen ....................................... 16
Geschwindigkeitsmesser ......................... 40
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff................................................... 46
Handschuhfach ........................................ 49
Haube kontrollieren .................................. 68
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 23
Heck-Lenzstopfen kontrollieren ............... 67
Heckösen ................................................. 47
Herstellerschild .......................................... 3
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 40
J
Jetdüse und Umkehrklappe
kontrollieren .......................................... 67
Jeteinlass und Flügelrad, reinigen............ 97
Jeteinlass-Kontrollen ............................... 67
K
Kennenlernen des Wasserfahrzeugs........ 70
Kentern des Wasserfahrzeugs ................. 81
Klampe ..................................................... 47
Kraftstoff .................................................. 52
Kraftstoffanforderungen ........................... 52
Kraftstoffanzeige ...................................... 42
Kraftstoffstand kontrollieren..................... 62
UF2W74G0.book Page 103 Tuesday, June 27, 2017 3:44 PM
